气动薄膜调节阀检修规程
气动薄膜调节阀维护规程和检修规程
Q/XXXXXXXX股份有限公司企业标准Q/XXXX.Z08.77-2007气动薄膜调节阀维护规程和检修规程（试行）2007-XX-XX 发布 2007-XX-XX实施xxXX股份有限公司发布Q/XXXX.Z08.77-2007前言本办法由技术部归口管理，并负责解释。
本标准起草单位：xxXX主要起草人：XXXX本标准于2007年X月首次发布。
- 2-Q/XXXX.Z08.77-2007气动薄膜调节阀维护规程1 总则1.1本规程适用于气动薄膜调节阀的维护。
1.2设备结构简述调节阀是由执行机构和调节机构两部分组成，即调节阀=执行机构+调节机构（阀）。
气动薄膜调节阀是由气动薄膜执行机构和调节机构组成，是一种应用最广泛的执行机构，它通常接受0.02～0.1Mpa或0.04～0.2Mpa的气动信号。
气动薄膜执行机构分正作用和反作用两种形式。
国产型号ZMA型（正作用）与ZMB（反作用），其含义为：Z—执行器大类；M—气动薄膜式；A—正作用，B—反作用。
当信号压力增加时，推杆向下动作的叫正作用执行机构；反之，信号压力增加时，推杆向上动作的叫反作用执行机构。
在结构上，正、反作用执行机构基本相同，均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。
在正作用的结构上加上垫块、更换个别零件，即可为反作用。
调节机构又简称阀。
阀的种类很多，根据阀的结构、用途来分，我公司用到的气动薄膜调节阀主要有直通单座阀、直通双座阀、套筒阀、角型高压阀、蝶阀、偏心旋转阀等。
直通单座阀的结构主要由阀杆、压板、填料、上阀盖、阀体、阀芯、阀座、衬套组成。
直通双座调节阀结构组成与单座内容一样，只是在阀体内有两个阀芯和两个阀座。
套筒阀主要由套筒和阀芯。
角型高压阀由压板、填料、上阀体、阀芯、阀座和下阀体组成。
蝶阀由阀体、挡板、轴封和挡板轴组成。
偏心旋转阀由曲柄、推杆、执行机构、转轴、阀座、阀芯和柔臂组成。
2 气动薄膜调节阀完好标准2.1零部件完整齐全，符合技术要求。
气动调节阀维护检修规程

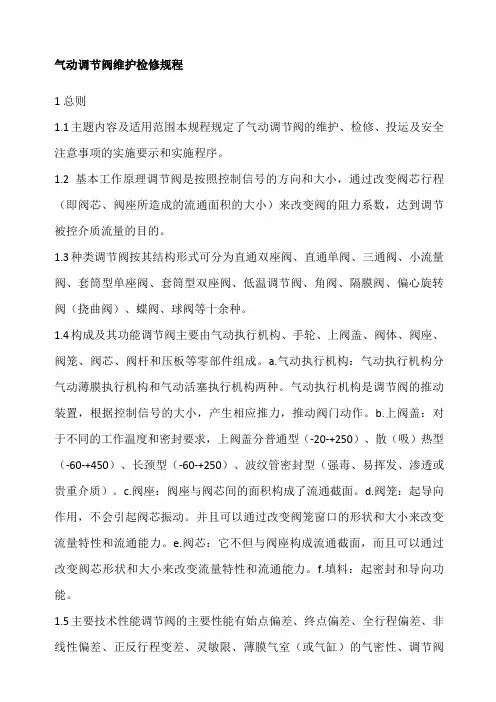

气动调节阀维护检修规程1总则1.1主题内容及适用范围本规程规定了气动调节阀的维护、检修、投运及安全注意事项的实施要示和实施程序。
1.2基本工作原理调节阀是按照控制信号的方向和大小，通过改变阀芯行程（即阀芯、阀座所造成的流通面积的大小）来改变阀的阻力系数，达到调节被控介质流量的目的。
1.3种类调节阀按其结构形式可分为直通双座阀、直通单阀、三通阀、小流量阀、套筒型单座阀、套筒型双座阀、低温调节阀、角阀、隔膜阀、偏心旋转阀（挠曲阀）、蝶阀、球阀等十余种。
1.4构成及其功能调节阀主要由气动执行机构、手轮、上阀盖、阀体、阀座、阀笼、阀芯、阀杆和压板等零部件组成。
a.气动执行机构：气动执行机构分气动薄膜执行机构和气动活塞执行机构两种。
气动执行机构是调节阀的推动装置，根据控制信号的大小，产生相应推力，推动阀门动作。
b.上阀盖：对于不同的工作温度和密封要求，上阀盖分普通型（-20-+250）、散（吸）热型（-60-+450）、长颈型（-60-+250）、波纹管密封型（强毒、易挥发、渗透或贵重介质）。
c.阀座：阀座与阀芯间的面积构成了流通截面。
d.阀笼：起导向作用，不会引起阀芯振动。
并且可以通过改变阀笼窗口的形状和大小来改变流量特性和流通能力。
e.阀芯：它不但与阀座构成流通截面，而且可以通过改变阀芯形状和大小来改变流量特性和流通能力。
f.填料：起密封和导向功能。
1.5主要技术性能调节阀的主要性能有始点偏差、终点偏差、全行程偏差、非线性偏差、正反行程变差、灵敏限、薄膜气室（或气缸）的气密性、调节阀密封性、阀座关闭时的允许泄漏量、流量系数及流量特性等项目，下面列表着重介绍几项主要技术性能。
（见表一：气动薄膜调节阀主要技术性能表）。
1.6对维护检修人员的基本要求。
维护人员应具备中下条件：a.熟悉本规程及相应的产品说明书等有关技术资料；b.了解工艺流程及调节阀在其中的作用；c.掌握数学基础、机械基础、钳工基础、钳工工艺、化工检修安全知识、仪表常识、调节阀维修等方面的基础理论知识；d.掌握调节阀的维护、检修、投运及常见故障处理的基本技能；e.掌握常用机械加工设备和有关的标准仪器、工卡量具的使用方法。
气动调节阀维护检修规程.doc
气动调节阀维护检修规程1总则1.1主题内容及适用范围本规程规定了气动调节阀的维护、检修、投运及安全注意事项的实施要示和实施程序。
1.2基本工作原理调节阀是按照控制信号的方向和大小，通过改变阀芯行程（即阀芯、阀座所造成的流通面积的大小）来改变阀的阻力系数，达到调节被控介质流量的目的。
1.3种类调节阀按其结构形式可分为直通双座阀、直通单阀、三通阀、小流量阀、套筒型单座阀、套筒型双座阀、低温调节阀、角阀、隔膜阀、偏心旋转阀（挠曲阀）、蝶阀、球阀等十余种。
1.4构成及其功能调节阀主要由气动执行机构、手轮、上阀盖、阀体、阀座、阀笼、阀芯、阀杆和压板等零部件组成。
a.气动执行机构：气动执行机构分气动薄膜执行机构和气动活塞执行机构两种。
气动执行机构是调节阀的推动装置，根据控制信号的大小，产生相应推力，推动阀门动作。
b.上阀盖：对于不同的工作温度和密封要求，上阀盖分普通型（-20-+250）、散（吸）热型（-60-+450）、长颈型（-60-+250）、波纹管密封型（强毒、易挥发、渗透或贵重介质）。
c.阀座：阀座与阀芯间的面积构成了流通截面。
d.阀笼：起导向作用，不会引起阀芯振动。
并且可以通过改变阀笼窗口的形状和大小来改变流量特性和流通能力。
e.阀芯：它不但与阀座构成流通截面，而且可以通过改变阀芯形状和大小来改变流量特性和流通能力。
f.填料：起密封和导向功能。
1.5主要技术性能调节阀的主要性能有始点偏差、终点偏差、全行程偏差、非线性偏差、正反行程变差、灵敏限、薄膜气室（或气缸）的气密性、调节阀密封性、阀座关闭时的允许泄漏量、流量系数及流量特性等项目，下面列表着重介绍几项主要技术性能。
（见表一：气动薄膜调节阀主要技术性能表）。
1.6对维护检修人员的基本要求。
维护人员应具备中下条件： a.熟悉本规程及相应的产品说明书等有关技术资料； b.了解工艺流程及调节阀在其中的作用； c.掌握数学基础、机械基础、钳工基础、钳工工艺、化工检修安全知识、仪表常识、调节阀维修等方面的基础理论知识； d.掌握调节阀的维护、检修、投运及常见故障处理的基本技能； e.掌握常用机械加工设备和有关的标准仪器、工卡量具的使用方法。
气动薄膜调节阀维修保养规程

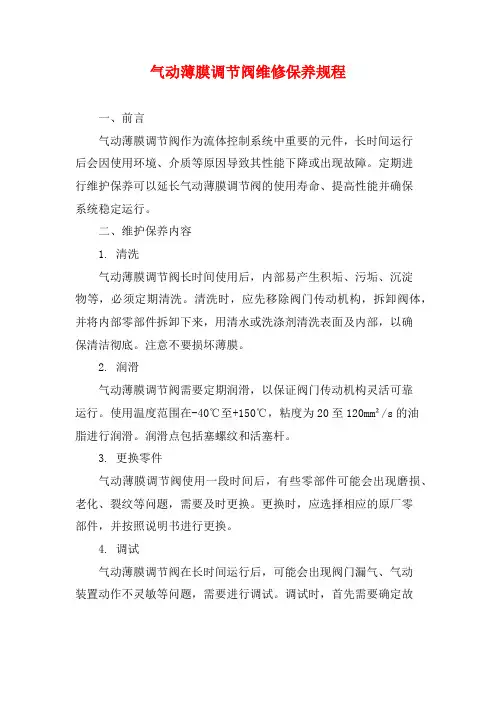

气动薄膜调节阀维修保养规程一、前言气动薄膜调节阀作为流体控制系统中重要的元件，长时间运行后会因使用环境、介质等原因导致其性能下降或出现故障。
定期进行维护保养可以延长气动薄膜调节阀的使用寿命、提高性能并确保系统稳定运行。
二、维护保养内容1. 清洗气动薄膜调节阀长时间使用后，内部易产生积垢、污垢、沉淀物等，必须定期清洗。
清洗时，应先移除阀门传动机构，拆卸阀体，并将内部零部件拆卸下来，用清水或洗涤剂清洗表面及内部，以确保清洁彻底。
注意不要损坏薄膜。
2. 润滑气动薄膜调节阀需要定期润滑，以保证阀门传动机构灵活可靠运行。
使用温度范围在-40℃至+150℃，粘度为20至120mm²/s的油脂进行润滑。
润滑点包括塞螺纹和活塞杆。
3. 更换零件气动薄膜调节阀使用一段时间后，有些零部件可能会出现磨损、老化、裂纹等问题，需要及时更换。
更换时，应选择相应的原厂零部件，并按照说明书进行更换。
4. 调试气动薄膜调节阀在长时间运行后，可能会出现阀门漏气、气动装置动作不灵敏等问题，需要进行调试。
调试时，首先需要确定故障原因，然后进行相应的调整。
注意避免因调试不当造成更大的损坏。
三、维护保养注意事项1. 使用说明书维护保养前，必须详细阅读气动薄膜调节阀的使用说明书，了解其工作原理、结构图、主要零部件、润滑油脂种类和使用方法等。
2. 安全第一维护保养时，必须注意安全，佩戴防护手套，避免手部受伤。
维护保养过程中，如发现异常或不确定问题，应及时停止操作，并寻求专业人员支持。
3. 维护周期维护周期是根据气动薄膜调节阀的工作环境、介质以及使用频率等因素而定。
对于频繁使用的气动薄膜调节阀，应在使用后三个月左右进行一次维护保养。
4. 维修专业如果气动薄膜调节阀出现严重故障，可以寻求专业维修机构的支持。
维修师傅必须具备丰富的机修经验和专业知识，做好记录，在更换部件时要选择原配件。
四、总结气动薄膜调节阀在流体控制系统中发挥着重要的作用，它的稳定运行直接关系到系统的工作效率、生产质量以及设备安全。
气动薄膜调节阀维护检修规程
气动薄膜调节阀维护检修规程1气动薄膜调节阀参数1.1 技术标准1.1.1外观零部件齐全，装配正确，紧固件不得有松动，损伤等现象，整体整洁。
1.1.2 气源压力最大值为500 KPa，额定值为250 KPa。
1.1.3输入信号范围1.1.3.1标准压力信号范围为20~100 KPa或40~200 KPa；1.1.3.2带有电/气阀门定位器时，标准信号范围为4~20mA DC;1.1.3.3两位式控制时，可在气源压力额定值内任意选取。
1.1.3.4执行机构室的密封性将设计规定的额定压力的气源通入封闭气室中，切断气源，5分钟内薄膜气室中的压力下降不得超过2.5 KPa1.1.3.5耐压强度调节阀应以1.5倍公称压力进行不少于3min的耐压试验，不应有肉眼可见的渗漏；1.1.3.6 填料函及其他连接处的密封性应保证在1.1倍公称压力下无渗漏；1.1.3.7泄露量调节阀在规定试验条件下的泄漏量应符合国家标准GB/T4213-92《气动调节阀》规定的要求。
2检查与校验2.1 外观检查按本节第1.1条要求，用肉眼观察的方法进行检查2.2 执行机构气室的密封性试验按本节1.4要求将额定压力（一般为140 KPa或250 KPa）的气源输入薄膜气室中，切断气源。
2.3 耐压强度试验按本节1.5要求，用1.5倍公称压力的室温水，在调节阀的入口方向输入阀体内，另一端封闭，使所有在运行中受压的阀腔同时承受5min的实验压力，试验期间调节阀应处于全开位置。
、2.4 填料函及其它连接处的密封性实验。
按本节1.6条要求，用1.1倍公称压力的室温水，按规定的入口方向输入调节阀的阀体，另一端密封，同时使阀杆作1~3次往复动作，持续时间应少于5min观察调节阀的填料函及上、下阀盖与阀体的连接处。
2.5 泄漏量试验按本节1.7条要求，在薄膜气室中按不同作用方式输入一定的操作气压，使调节阀关闭。
将室温水以恒定压力按规定的入口方向输入调节阀，另一端放空，用秒表和量杯测量其1min的泄露量。
气动薄膜调节阀校验规程
气动薄膜调节阀校验规程6.1.1按下图接好管路气源6.1.2始点、终点及全行程遍差的校验将20Kpa（按阀的具体规格）的气压输入摸膜头气室，增加气压至膜头压力为零时，阀应全关（按阀的具体规格），使阀杆移动全行程，在20Kpa和100 Kpa处测量其始、终行程，其偏差均不许超过规定值，若始点偏差超过规定值，可调节执行机构的调节弹簧的松紧程度；若终点偏差超过规定值，可调节阀杆的长度，反复调整，直至符合要求为止。
（注意在调节过程中保证对气开阀膜头压力为零时，阀应全关。
对气关阀，膜头压力为100 Kpa时，阀应全关，将膜室压力升至120Kpa，测试全行程偏差（行程增加）不应超过规定值。
6.1.3非线性偏差及正、反行偏差的测试向膜头气室输入全行程信号的0%、25%、50%、75%、100%，记录上升和下降各点的行程值。
各点的行程误差与变差均不应表中所规定的值。
6.1.4灵敏线测试分别在信号压力为30、60、90的行程处增加和降低气压，测试当阀杆开始移动0.1mm 时所需信号压力的最大变化值不应超过调节阀所规定的值。
否则应检查薄膜执行机构中膜头是否有泄漏和填料是否硬化或润滑不良。
调节阀的允许偏差值见下表：此项工作需4小时。
6.2电-气转换器校验规程 6.2.1按下图把线路接好。
图5-26.2.2输入I=4mA 时，输出压力若不为20Kpa ，则应调整零点。
粗调零点可调节喷嘴挡板上的调节螺钉，细调可调节调零机构，使输出达到20Kpa ，然后加大输入电流使输出为满刻度的3/4，再使输入电流返回4mA ，如此反复几次，观察零点的稳定性，经过上述调整后，若I=4mA 时，输出压力仍不为20Kpa ，则必须对仪表进行仔细检查。
6.2.3输入I=20mA 时，输出压力应为100 Kpa ，则应对满量程进行调整粗调时可调波纹管在杠杆上的位置，细调时可调磁分路螺钉。
6.2.4变动波纹管位置和磁分路螺钉后，零点和满度则需重新调整，如此反复直至零点和满度的输出都调整好为止。
气动薄膜调节阀设备维护检修规程
气动薄膜调节阀设备维护检修规程1 概述调节阀是自控系统中的最终调节仪表，它装在工艺管道上，调节被测介质的量，按要求实现着工艺过程的目标。
此类阀由执行机构和阀组成，有单座阀、双座阀、角阀、套筒线、三通线等。
但执行机构是气动薄膜式，因阀直接与高温、高压、深冷、强腐蚀高黏度易结焦易结晶、有毒等工艺流体介质接触，所以易被腐蚀、冲蚀、气蚀、老化损坏较快。
它是生产过程中维护量最大最难的仪表。
因此，在自控系统设计时正确选用，充分重视安装、维护和检修是非常有必要的。
本厂使用该类阀的量最大，种类也最广。
其大致结构见下图所示2主要技术指标因我公司这类阀选用厂家多，只能泛泛例举，技术指标以各自说明书为据。
2．1气源压力：有140KPa、240KPa、350KPa等，配电/气定位器的标准输入信号：4-20mADC，配气/气定位器标准输入信号：20-100KPa。
若调节阀用于在位式控制状态，可任选气源压力的额定值。
膜头内压力下降5分钟内不得〉2.5Kpa。
2.2基本误差见下表所列数值（以调节阀的额定行程的百分数表示）。
其始终点偏差是指——当输入到膜头的信号为下限值时，调节阀的始终点偏差不超过的允许值。
2.3死区是以调节阀输入信号量程的百分数表示，其不应超过2%，（该项在维护中仅座作抽查）。
耐压强度是以1.5倍公称压力进行阀的耐压强度实验时，不得有渗漏。
填料及其它连接处的密封性应保证在公称压力下无渗漏。
下图表示气开/器官气关阀的四种配置状态。
2.4泄露量：通常在规定实验条件下，阀的漏量应符合以下要求。
双座类阀允许泄露5×10-3×阀额定容量，单座类阀允许泄露10-4×阀的额定容量。
3检查与调校3.1检查3.1.1检查阀的零部件是否齐全，装配关系是否正确，紧固件有无松动现象，其铭牌标志应清晰、准确，手轮机构可动部件应灵活可靠。
整机应无锈蚀，防腐漆层应平整，无剥落损伤。
3.1.2所配定位器及附件完好，供气、压力管路或信号电源配置符合规定要求，阀位指针，标尺完好清楚，保温或保冷设施完好无损。
气动调节阀检修规程
1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2 适用围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用围（20%—80%）工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
检修气动调节阀作业指导书
检修气动调节阀作业指导书1.总则1.1主要内容：本检修作业指导书规定了在线使用的气动调节阀的日常维护、故障排除及更换时需注意的安全事项和具体的技术要求和实施步骤，其它类型调节阀亦可参照使用。
1.2基本组成：气动调节阀由气动薄膜执行机构和阀体部件两部分组成。
执行机构由上下膜盖、波纹薄膜、托盘、支架、推杆、弹簧、调节件等零部件所构成；阀体部分由阀体、阀芯、阀座、阀杆、法兰等组成。
1.3气动调节阀工作原理：当信号压力输入薄膜气室中，在波纹膜片上产生推力，使推杆移动，并压缩弹簧，直到与弹簧的反作用力相平衡，推杆的移动量即气动执行机构行程。
气动薄膜执行机构作用方式分为正作用及反作用；正作用式：当信号压力增大时，推杆部件向下移动；反作用式：当信号压力增大时，推杆部件向上移动。
1.4调节阀分类：按结构形式可分为：直通单座阀、直通双座阀、角形阀、三通阀、隔膜阀、蝶阀。
1.5适用范围：本检修作业指导书适用于电仪车间仪表工段全体仪表人员。
2、检修目的为了使调节阀能够完好使用，不内漏，不卡滞，开关动作灵活、自如；各连接处无泄露，使调节阀能够在各种开关位置都能够有效的调节、控制管线和设备内的介质，起到平稳生产的作用。
3、检修前的准备工作：⑴、人员分工：①、检修负责人：根据仪表元件的故障现象，确定检修项目，负责检修质量，确认需更换的备件质量是否合格，更换的阀门定位器及其它元件是否适用于该调节位置，保证维修或更换后的阀门处于完好状态；确保检修工作保质保量完成。
②、安全负责人：负责检修期间的安全监护，落实安全措施是否完善，防护器材是否准备齐全，佩戴是否规范，提醒检修负责人在检修时应注意的事项；确保安全防护措施到位，保证检修工作安全顺利完成。
⑵、工作时间：⑶、检修工具：12寸活口2把、钳子、螺丝刀、胶布、细砂纸、信号发生器。
⑷、检修备件：调节阀、阀门定位器、膜片、弹簧及相关配件。
⑸、票证的办理：需办理检修通知单、检修任务书、工艺交出单（根据具体实际情况）、登高时需办理高处作业证。
调节阀检维修规程
第四篇执行器第一节气动薄膜调节阀1 总则1.1 主题内容与适用范围本节规程是气动薄膜调节阀的维护、检修通用规定。
适用于石化企业中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、角型阀、套筒阀、三通阀等。
以下简称调节阀。
1.2 编写修订依据中华人民共和国国家标准GB/T4213-92《气动调节阀》；调节阀使用说明书；现场运行技术资料。
2 概述2.1 调节阀是自动系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行维护和检修工作。
3 技术标准3.1 外观:零件齐全，装备正确，紧固件不得有松动、损伤等现象，整体洁净。
3.2 气源压力:最大值为500KPa，额定值250KPa。
3.3 输入信号范围3.3.1 标准压力信号范围为20-100KPa或40-200KPa。
3.3.2 带有电/气阀门定位器时，标准电信号范围为0-10Ma DC或4-20Ma DC。
3.3.3 两位式控制时，可在气源压力额定值内任意选取。
3.4 执行机构气室的密封性将设计规定的额定压力的气源通入密封气室中，切断气源，5min时间内薄膜气室中的压力下降不得超过2.5kpa。
3.5 基本误差:不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
表4-1-1 各类气动薄膜调节阀基本参数3.6 回差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.7 始终点偏差当输入气动薄膜执行机构中的信号为上下限时，调节阀的始终点偏差应不超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.8 死区用调节阀输入信号量程的百分数表示，它应不超过3%。
气动薄膜调节阀维修保养规程
气动薄膜调节阀维修保养规程气动薄膜调节阀是流体控制系统中常用的调节阀之一，具有结构简单、操作方便、控制精度高等特点。
为了保证气动薄膜调节阀的正常工作和延长其使用寿命，需要定期进行维修保养。
下面将详细介绍气动薄膜调节阀的维修保养规程。
一、维修保养前的准备工作1. 停机准备：在进行维修保养之前，首先需要将气动薄膜调节阀停止工作，并切断其所连接的气源和电源。
2. 清洁工作：对于长时间使用的气动薄膜调节阀，需要对其外表面进行清洁，清除附着的尘土和杂质。
3. 检查工作：对气动薄膜调节阀进行全面的检查，查找可能存在的故障和损坏，及时进行修复或更换。
二、维修保养流程1. 拆卸阀体：首先需要将气动薄膜调节阀的阀盖和阀芯拆卸下来，将阀体与其他部件分开。
2. 清洗部件：将拆卸下来的阀体和其他部件进行清洗，可以使用清洗剂或清水进行清洗，确保清洁干净。
3. 更换损坏部件：对于检查出的损坏部件，需要及时更换，确保气动薄膜调节阀能够正常工作。
4. 润滑部件：在拆卸部件之前，需要对其进行适当润滑，使用适量的润滑油或脂进行润滑保养。
5. 装配阀体：在更换损坏部件和润滑部件之后，将阀体和其他部件重新装配在一起，并确保装配准确、牢固。
6. 校验调节性能：在重新装配完毕之后，需要对气动薄膜调节阀进行校验，确保其调节性能符合要求。
7. 安装调试：完成维修保养之后，需要将气动薄膜调节阀重新安装到原位置，并进行调试和测试，确保其正常工作。
三、维修保养周期1. 定期维护：对于气动薄膜调节阀来说，需要定期进行维护和保养，一般为每半年或每年一次。
2. 检修周期：每隔一定的时间，需要对气动薄膜调节阀进行全面检修，具体周期根据实际情况而定。
四、注意事项1. 操作规范：在进行气动薄膜调节阀的维修保养工作时，需要遵循操作规范，确保自身安全和设备的正常运行。
2. 保养要点：维修保养过程中，要特别注意清洗部件、更换损坏部件和润滑部件的细节，确保工作质量。
3. 日常维护：平时使用过程中，要注意定期检查和保养气动薄膜调节阀，及时发现问题并进行处理。
气动调节阀维护检修规程
文件制修订记录一、总则本规程适用于公司气动调节阀的检修。
本规程规定了调节阀的现场维护、拆除检修及其它安全注意事项的具体技术要求和实施程序。
仪表设备的检修应贯彻以预防为主，计划检修和诊断检修为辅，做到仪表设备完好并安全生产。
二、检修前准备工作（一）准备好检修工作中将要使用的各种工具，按作业现场要求佩戴合理、安全的工具。
（二）入现场的人员要熟悉片区危险程度、是否易燃易爆场所、仪表设备防爆要求，必须按规定穿戴工作服、安全帽、检修有毒有腐蚀的介质的仪表时必须按规定佩戴，防护眼镜、防护面罩，防毒面具，登高作业必须穿戴防滑的鞋子和背系安全带，进入设备内或阴井作业需开具好相应的票据，穿戴好防护用具。
（三）确定阀门所关联的工艺状况，能够熟悉安全操作规程及简单事故的处理，对仪表进行故障处理，办理工作单等相关手续，必须经工艺确认同意，最后检查检修工作单上所有人员是否签字，确认后开始工作。
（四）根据工艺情况和调节阀的运行状态，初步确定故障原因。
三、调节阀检修项目于质量要求带联锁的阀门先解除联锁再进行维护修理。
（一）常规检查1、检查调节阀的供电（4－20mA、DC）系统是否正常，包括安全栅及调节器（4－20mA、DC）。
2、现场检查调节阀输入mA信号是否正常。
3、检查调节阀的气源及减压阀的输出压力是否正常。
4、在酸碱管道设备上勿胡乱踩踏或敲打，以防损坏设备和影响人身安全。
5、检查阀门定位器是否有充排气现象。
⑴喷嘴是否通。
⑵节流孔是否通。
⑶继动器是否有排气。
6、检查接线端子是否松动。
7、检查气动执行机构的膜头是否漏气。
8、检查调节阀阀位指示与调节器的输出是否相对应。
若阀位不对应，对阀门进行调校（参照阀门定位器使用说明书）。
9、执行机构及其附件应完好。
10、紧固件不得有松动和损伤。
11、阀门、执行机构全行程方向标志清楚，执行机构作用方向规定为：输入信号增加时阀门开度增加，为正作用；输入信号增加时阀门开度减小，为反作用；如不符合使用要求，应按说明书规定的方法进行调整。
气动薄膜比例调节阀故障维修方法
气动薄膜比例调节阀故障维修方法1、故障维修过程调节阀的量不能操作或不能满足操作要求，就说明有了故障，必须修理。
在不能肯定故障原因的情况下，维修一般可按下述步骤进行：（1）清洗把调节阀从管线上拆下来后，一定要清洗。
调节阀容易被工艺流体所污染，一旦工艺介质有腐蚀性，则对人体有伤害，必须用特殊的方法把介质浸渍过的部件清洗干净。
清洗方法随流体性质的不同而不同。
一般情况下只要用水或蒸汽吹扫就可以。
对某些污染物要用酸洗；对重金属污染要用高温长时间进行特殊处理。
清洗时要避免重复污染要在安全地点进行。
所用的工具，如容器、大桶、加热设备、蒸汽软管、洗涤设备等都要预先准备好。
（2）拆卸阀门拆阀时要标明与阀体法兰相对应的执行机构的连接位置。
把执行机构与上阀盖分开；把上阀盖与阀分开；卸开上阀盖和填料函部件后，从阀体上可以拆下阀芯、阀杆以及下法兰。
必须对所有的部件和零件进行检查，以便决定需要修理和更换的零件。
（3）拆卸执行机构在拆卸执行机构之后要仔细地检查支架、膜片、弹簧、推杆和螺纹连接件。
支架是受力构件，不能有裂纹；膜片是关键元件，不能损坏或老化；弹簧不能有裂纹，对多弹簧执行机构来说，只要其中一个弹簧损坏，执行机构的性能就变坏。
不论什么零件，一旦被腐蚀或锈蚀，最好都换新零件。
（4）重新组装在重新组装的过程中要注意选用合适的垫片及螺栓连接件，准确对中，均匀拧紧，防止法兰的泄漏。
螺栓或双头螺栓的扭力负荷和它的尺寸有一定关系，不允许拧得过紧。
填料的类型、数量、安装方法都直接影响到密封性能，装配时不能掉以轻心。
在重新装配执行机构之后，还要对各摩擦部位施加合适的润滑剂。
这些摩擦部位是阀杆与导向件、执行机构推杆与导向件、轴承、传动零件、调整螺母等。
（5）测试在重新组装后，调节阀必须进行一些测试，例如基本特性、气密性、泄漏量等试验。
测试合格之后，才能送往现场进行安装。
2、主要故障的维修方法（1）膜片的维修当调节阀被隔离而不再受到压力时，要尽可能把主弹簧的各种压缩件松开。
气动薄膜调节阀维护检修规程
气动薄膜调节阀维护检修规程1 总则1.1 主题内容与适用范围本节规程是气动薄膜调节阀的维护、检修通用规定。
适用于石化企业中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、角型阀、套筒阀、三通阀等。
以下简称调节阀。
1.2 编写修订依据中华人民共和国国家标准GB/T4213-92《气动调节阀》；调节阀使用说明书；现场运行技术资料。
2 概述2.1 调节阀是自动系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行维护和检修工作。
3 技术标准3.1 外观零件齐全，装备正确，紧固件不得有松动、损伤等现象，整体洁净。
3.2 气源压力最大值为500KPa，额定值250KPa。
3.3 输入信号范围3.3.1 标准压力信号范围为20-100KPa或40-200KPa。
3.3.2 带有电/气阀门定位器时，标准电信号范围为0-10Ma DC或4-20Ma DC。
3.3.3 两位式控制时，可在气源压力额定值内任意选取。
3.4 执行机构气室的密封性将设计规定的额定压力的气源通入密封气室中，切断气源，5min时间内薄膜气室中的压力下降不得超过2.5kpa。
3.5 基本误差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
表4-1-1 各类气动薄膜调节阀基本参数3.6 回差不应超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.7 始终点偏差当输入气动薄膜执行机构中的信号为上下限时，调节阀的始终点偏差应不超过表4-1-1的规定。
它用调节阀的额定行程的百分数表示。
3.8 死区用调节阀输入信号量程的百分数表示，它应不超过3%。
气动薄膜式调节阀故障及维修方法
气动薄膜式调整阀故障及维护和修理方法调整阀是工业生产过程中一种常用的调整机构，属于把握阀系列，重要作用是调整介质的压力、流量、温度等参数，是工艺环路中终的把握元件。
造纸企业的生产过程包括制浆、抄纸、碱回收、废水处理四大部分，每一部分中几乎每一个工序都是以液体或气体为介质，如浆液、水、蒸汽、废液等，因此在造纸企业中调整阀的用量特别大。
调整阀常见的把握回路包括三个重要部分，部分是敏感元件，它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。
变送器的输出被送到调整仪表调整器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给*终把握元件调整阀。
阀门变化了流体的流量，使工艺参数达到了期望值。
气动薄膜式调整阀故障及修理方法故障及修理方法1、调整阀漏量大，调整阀全关时阀芯与阀座之间有空隙，造成阀全关时介质的流量大，被控参数难以稳定。
（1）在调整阀调校中调整阀行程调整不当或阀芯长时间使用造成阀芯头部磨损腐蚀。
通常向下调整阀杆减小空隙达到削减泄漏的目的（2）阀芯四周受到介质的腐蚀比较严峻，阀芯受介质中焊渣、铁锈、渣子等划伤产生伤痕。
应取出阀芯进行研磨，严峻的应当更换新阀芯。
（3）阀座受到介质的腐蚀比较严峻，或介质中焊渣、铁锈、渣子等划伤产生伤痕，阀座与阀体间的密封被破坏。
应取出阀座进行研磨，更换密封垫片，严峻的应当更换新阀（4）阀内有焊渣、铁锈、渣子等赃物堵塞，使调整阀不能全关，应拆卸调整阀进行清洗，同时观看阀芯阀座是否有划伤磨损现象。
（5）套筒阀阀芯与阀座间的密封垫片损坏，碟阀的密封圈损坏使调整阀全关季节流间隙比较大。
2、气动薄膜式调整阀故障及修理方法调整阀盘根故障。
阀杆与盘根间的摩擦力使调整阀小信号难以动作，大信号跳动振动，造成调整过程中调整阀波动较大，参数难以稳定。
摩擦力大时造成调整阀单向动作甚至不动。
日常维护中应当定期加添润滑油或润滑脂，盘根老化严峻，泄露严峻的应当更换盘根。
气动调节阀校准规程004
3.1.2外观应整洁，零部件完整无缺，铭牌、标志齐全清楚，气动执行机构无腐蚀，填料、阀体无泄漏；
3.1.3检查气动薄膜调节阀阀门定位பைடு நூலகம்气源接头无泄漏。
3.2内部检查
3.2.1包括阀门定位器接线端子牢固、机械部位连接无松动等；
3.2.2气动执行机构内部弹簧无腐蚀、断裂。
5.3校准从下限值开始，逐渐增加输入信号，记录下输入五点标准值时调节阀的行程值，直至量程上限值，然后再逐渐减小输入信号进行下行程的校准，直至量程下限值。在此过程中分别读取并记录标准表示值。其中上限值只检上行程，下限值只检下行程。
5.4误差计算：
△＝（A－A1)/A×100%
式中△--相对百分误差
A--测量值
7．校准记录：
7.1校准过程的各项数据应详细填写在气动薄膜调节阀校准记录台账上；
7.2校准合格的仪表粘贴公司内部合格证，并在合格证上注明下次校准日期；
7.3校准不合格的气动薄膜调节阀按6步骤进行调零，然后再按5步骤校准；
7.4多次校准后仍不合格的气动薄膜调节阀要做降级使用或做报废申请，并做好仪表设备变迁记录；
7.5校准记录台账由校验人员记录、保存，校准仪表后需分管负责人签字确认；
8．校准周期：
现初步拟定在24个月的周期内，对公司所有属于B类监视测量装置的气动薄膜调节阀开展公司内部校准。由电控部、安全生产部协调配合进行校准工作。
1．目的：
为了确保安全生产过程用于控制压力、液位、流量等参数的气动薄膜调节阀的稳定性，特制定本自校规程。
2．适用范围：
2.1本规程规定了气动薄膜调节阀的技术要求，校准设备，校准方法和校准结果的处理；
2.2本规程仅适用于公司内部B类监视测量装置规定范围内的气动薄膜调节阀的校准。
气动薄膜调节阀检修规程
气动薄膜调节阀检修规程1目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀、偏心阀、球阀、蝶阀、风门、烟道挡板等的维护、保养、检修。
3调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4运行维护4.1调节阀运行4.1.1调节阀在投入运行前需做系统联校，确保定位器和联锁电磁阀正常工作。
4.1.2调节阀在工作时，前后的切断阀应全开，副线阀应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。
4.1.3使用带手轮的调节阀应注意手轮位置指示标记，投入气源前确保手轮在自动位置。
4.2日常巡检4.2.1巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。
4.2.3巡检时需检查定位器的显示是否与阀位一致，有无故障指示，仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，不存在阀杆抖动现象，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3专项检查4.3.1仪表空气带水情况检查，在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
气动薄膜调节阀维护检修规程
气动薄膜调节阀维护检修规程（ISO9001-2015）1.0目的本规程规定了气动薄膜调节阀的维护、检修、投运及其它安全注意事项的具体技术要求和实施程序。
1.1适用范围本规程适用于我厂在线使用的系列单座调节阀(以下简称调节阀)。
1.2基本工作原理该调节阀的执行机构是基于力平衡原理工作的。
调节阀部分是基于流体的节流原理工作的。
1.3构成及功能该调节阀由气动薄膜执行机构和直通单座调节阀两部分组成。
气动单、双座阀的动作是由调节器来的信号压力，输入气动薄膜执行机构的气室中，产生推力，通过连接杆推动阀芯，产生相应的位移即所谓行程，阀芯位置的变化使阀的流通截面积变化，从而达到调节介质流量的目的。
1.4主要技术性能及规格1.4.1性能指标基本误差：±5%；回差：3%；死区：3%；泄漏量：ZMAN型为C值的0.1%ZN(AB)P型为C值的0.01%。
1.4.1规格公称通径：DN15～DN600公称压力：1.6～8.7MPa信号压力：20～100kPa(40~200kPa)温度范围：-40～450℃1.5对维护人员的基本要求维护人员应具备如下条件：a.熟悉本规程及调节阀产品说明书有关的技术要求；b.熟悉调节阀的结构，动作原理及拆装的技术要求；c.了解调节阀在工艺生产中的作用，并熟知工艺介质的特性；d.掌握化工厂机械基础理论；e.参加检修和维护人员应具备四级钳工的技术技能；f.掌握有关调节阀调校所使用标准仪器的使用方法。
2.0完好条件2.1零部件完整，符合技术要求，即：a.铭牌标识应清晰准确；b.零部件完好齐全并规格化；c.紧固件不得松动；d.手轮机构及可动件应灵活；e.执行机构及阀门密封部位应无泄漏；f.整机无锈蚀，漆层平整无脱落。
2.2运行正常，符合使用要求，即：运行时，调节阀工作质量满足工艺要求，达到规定的性能指标；所配用执行机构、定位器信号压力及供气压力符合规定要求；阀门指针、阀门标尺应规整清楚；所配保温、保冷措施应完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动薄膜调节阀检修规程规程, 检修目次1.总则……………………………………………………………………………（）1.1规程适用范围及引用文件.…………………………………………………（）1.2基本工作原理.………………………………………………………………（）1.3构成及功能………………………………………………………………（）1.4主要技术性能及规格………………………………………………………（）2.完好标准…………………………………………………………………（）2.1零部件完整齐全，质量符合要求……………………………………………（）2.2技术资料齐全、准确……………………………………………………（）2.3设备及环境整齐、清洁，无跑冒滴漏…………………………………（）3.设备维护……………………………………………………………………（）3.1日常维护……………………………………………………………………（）3.2定期维护……………………………………………………………………（）3.3常见故障及处理方法………………………………………………………（）4.检修周期和检修内容………………………………………………………（）4.1检修周期……………………………………………………………………（）4.2检修内容……………………………………………………………………（）4.3检修质量标准………………………………………………………………（）5.投运与验收………………………………………………………………（）5.1投运前的准备………………………………………………………………（）5.2投运步骤……………………………………………………………………（）5.3验收……………………………………………………………………………（）6.维护检修安全注意事项………………………………………………………（）6.1维护安全注意事项…………………………………………………………（）6.2检修安全注意事项…………………………………………………………（）6.3试车安全注意事项…………………………………………………………（）7.检修用物料……………………………………………………………………（）附录(检修中可能涉及的技术标准、试漏方法或其他规范) …………………（）1总则1.1适用范围及引用文件：本规程适用于石油化工装置在线使用的ZMAM-16B型气动薄膜套筒调节阀，其他型号的气动薄膜调节阀亦可参照使用。
本规程规定了气动薄膜调节阀的维护、检修、投运及其它安全注意事项的具体技术要求和实施程序。
本规范根据国家标准GB/T4213-92《气动调节阀》及石油化工设备维护检修规程仪表第七册；化学工业部设备维护检修规程第四分册，制造厂有关技术资料编写而成。
1.2基本工作原理：该类型调节阀的执行机构是基于力平衡原理工作的，调节机构是基于流体节流原理工作的。
1.3构成及功能：该调节阀主要由执行机构和VM型套筒阀及阻力阀两大部分组成。
气动控制信号进入薄膜气室，该信号压力在膜片上产生的推力使硬心盘移动，此推力被弹簧的反作用力相平衡，硬心盘的移动带动推杆移动，同时也通过连结组件带动调节阀杆组件产生了垂直方向的位移，改变了流通截面积的大小，进而改变了阀的阻力系数，达到调节控制工艺参数的目的。
1.4主要技术性能及规格：1.4.1主要技术性能：基本误差：±0.5%(带定位器为±1.5%)回程误差：3%(带定位器为1.5%)不灵敏区：3%(带定位器为0.6%)薄膜气室密封性：将0.25MPa气源输入气室中，在5min内薄膜气室内压力下降不大于2.5KPa。
填料函及其他连接处的密封性：套筒的填料函及其他连接处的泄漏量不得低于IV级。
有关其他技术性能可参照制造厂提供数据选用。
1.4.2规格：公称通径：25~300mm公称压力：1600KPa弹簧范围：20~100KPa信号压力：20~100KPa温度范围：－40~250℃2完好标准2.1零部件完整齐全，质量符合要求，即：a. 标牌及标志应清晰、准确，零部件完整，符合技术规范；b. 在线运行时，应控制调节灵活，紧固件不得松动；c. 手轮及可动部件应灵活可靠；d. 执行机构及阀门密封部位应无泄漏；e. 整机及附件应洁净，无腐蚀和漆层剥落损坏；f. 调节阀的附件如定位器、供气系统等应处于正常工作状态。
2.2技术资料齐全、准确，即：a. 整机的说明书、合格证、入厂检定证书齐全；b. 运行记录、故障处理记录、检修记录、校准记录、零部件更换记录应准确无误；c. 调节阀的节流部件的材质及热处理要求应有详细资料记载；d. 易损部件的机加工图纸应齐全、清晰、准确；2.3设备及环境整齐、清洁，无跑冒滴漏。
3设备维护3.1日常维护：每天至少一次巡检，内容如下：a. 向当班工艺人员了解调节阀运行情况；b. 查看调节阀或定位器供气压力及气源净化情况是否正常；c. 当调节阀处于手动遥控时（与主控操作人员联系好）观察调节阀杆是否仍有上下移动现象，如有则应检查调节阀定位器、供气系统及执行机构，发现问题采取措施及时妥善处理；d. 用听诊探棒置于阀杆或上阀体处，探听阀芯、阀座在动态运行中是否有异常杂音和较大的振动，如有应及时报有关负责人采取预防措施；e. 查看执行机构膜片紧固处有无渗气，调节阀各动、静密封点有无泄漏；f. 检查各部分接管、接头是否有松动、漏气和腐蚀；g. 作好巡检记录，对故障隐患要及时汇报。
3.2定期维护：定期维护内容包括：a. 每班进行一次调节阀外部清洁工作；b. 每月对阀杆密封填料压盖的松紧情况进行调整，以保证不泄漏工艺介质；c. 每月给带有注油器的调节阀补充密封脂；d. 在工艺人员的配合下，每三个月对气源过滤器排污一次。
3.3常见故障及处理方法：对于调节阀出现的故障处理可分为在线一般故障处理和离线故障处理。
在线一般故障处理见下列情况：3.2.1输入控制信号压力后调节阀杆不动作，可能有以下原因：a. 供气压力不足未达到额定压力。
通知控制室操作人员切入手动遥控后调整气源压力至额定值后，恢复自动调节观察结果；b. 信号管及接头泄漏。
查找出漏点后小心紧固；c. 膜片破裂或“0”型环老化损坏、阀杆与膜片硬芯盘固定螺钉脱落。
出现此类故障时，应与操作工艺人员协商好，将工艺负荷稳定在固定值，如有侧面手轮应将阀位固定在某一位置；如没有侧面手轮时制作卡件将阀杆固定后，撤掉控制信号后，拆掉膜头固定螺栓，更换膜片、“0”型环及固紧推杆与硬芯盘膜片的螺帽，故障处理完后与工艺操作人员联系将阀投入正常运行。
d. 调节阀膜头无输入信号或者很小。
可能是定位器、放大器、节流孔堵塞或者是过滤器减压阀故障，应与工艺联系，固定调节阀开度，检查定位器、放大器，或更换减压阀，并将气源彻底排放一次。
e. 对于阀芯和阀座出现的故障需采取离线处理。
如果工艺有付线（旁路）和前后切断阀可离线处理，故障如下：⑴. 阀杆动作但工艺参数不变，原因是阀杆与阀芯脱落，或者是阀被阀体内积聚的污物堵死。
出现上述故障，调节阀只能离线后解体检查和修复后投入运行；⑵. 阀杆振荡并伴有噪声，可能的原因有以下几点：①. 调节阀流通能力选择不当，使阀门经常处于小开度所致。
重新计算CV值，更换阀门。
②. 平衡弹簧选择钢度不当。
重新选择调整。
③. 阀芯与阀杆固定销松动，阀杆将要断裂。
离线解体检修。
4检修4.1检修周期：调节阀检修周期与装置大修同步进行。
4.2检修内容：4.2.1调节阀拆卸的方法和步骤：清扫→打标记→离线→清洗→解体→零部件检查→零部件修复或更换→装配→调校与试验→上线回装→二次联校→投运a. 清扫：用专用洗液或中性清洗剂将阀体法兰及调节阀两侧的螺栓上的防腐油清扫干净，防止工具卸拆时打滑；b. 清扫完毕后用不同于阀门和管道颜色的记号笔在阀体法兰与管道法兰上划上标记，以防回装时错位；同时通知仪表维修人员将相关电源、气源停掉并卸掉调节阀的附件并作标记便于准确的回装复位；c. 离线：对于3″以上的较大体积和重量的调节阀应架设起重吊装设备；调节阀在离线时应打开阀前后的工艺排放阀，再次确认工艺管道内已无工艺介质；d. 清洗：滞留在阀体腔内的某些工艺介质具有腐蚀、毒性或放射性的，在进入解体工序前必须用清水或蒸汽吹扫后方可运回检修场所，清洗出的残留物应收集进行无害化处理，以免造成环境污染；e. 解体：⑴. 对各种连接部位的螺栓、螺帽喷洒防锈松动剂，使解体工作省时省力。
⑵. 气开式调节阀应首先给薄膜气室加入适当的气压信号（50kPa），使阀芯与阀座脱离后，方能旋转阀杆，使之与执行机构的推杆分开。
⑶. 波纹管密封阀应首先将上阀体与上阀盖分离后，方可进行其他零部件的解体工作，否则可能使波纹管扭曲受损。
⑷. 须对执行机构的组件完全分解。
如对薄膜片、推杆、密封“0”环\弹簧等易损件进行细致检查，发现有老化现象一定要更换新备件。
⑸. 解体后的零部件应集中存放，用布包好，防止碰伤和回装时出错。
⑹. 对拆卸下来的螺栓、螺帽要细致检查，发现有损伤的一律更换新备件，螺栓清洗后要用铅粉打磨后涂抹防锈脂以备回装时用。
f. 零部件检修：⑴. 生锈、脏污、结垢的零部件要以科学的方法手段进行清除，不能伤及机加工面，特别是阀芯、阀杆、阀座；对于6＂以上的大阀应特别检查阀杆与阀芯连接部位的机械损伤情况，理想的办法是进行探伤；⑵. 对于高压、介质腐蚀强、流体冲刷的阀体要特别细致检查，在线使用两年的阀应进行机械探伤；⑶. 对于阀芯、阀杆导向套要进行磨损、腐蚀、气蚀情况详细检查，损伤小的可进行研磨修复，严重的需更换新的备件；⑷. 对于“0”型环、密封填料、法兰垫不管损伤如何一律更换合格的备品备件；⑸. 如果阀芯、阀座损伤在0.5mm左右可用研磨的方法修复，修复后保证密封面接触为线接触；如果损伤深度达到1~2mm时应在精密车床上加工，加工后再进行研磨。
g. 装配：⑴. 在装配的全过程中特别注意和重视各零部件的对中性；⑵. 阀体与上、下法盖组装时，应采取对角“十”字型逐次旋紧螺栓，最后再普遍旋紧一次；⑶. 采用开口填料时，应使相邻的填料开口相错180°或90°，在压紧填料时不断旋动阀杆，保证填料装得均匀，减小静摩擦力；⑷. 当密封填料为“v”型，一般承载压力为正压时，开口向下，即为“∧”；但在负压承载时，应为开口向上，即为“∨”；⑸. 对需定期向填料函加注润滑脂的阀门，应使填料函中的填料套（亦称灯笼环）处于适中位置，与注油口对准；⑹. 调节阀的组装顺序应是自下而上，先组装阀体部分，阀体腔内清洗擦净后将套筒、垫、阀座依次放入压紧。
垫上应加涂二硫化钼，上阀体盖上后带上螺帽少许旋紧，然后提拉阀杆，检查是否有卡擦现象，如有,可调整上阀盖的相对位置，然后固紧螺帽，执行机构支架固定好后，阀杆推至关闭位置，然后固定行程指针于行程标尺0%的位置。
