闭合电路欧姆定律一、闭合电路动态分析 1.分析思路：（1）电路中不论是串联还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻就变大。
只要有一个电阻的阻值变小时，整个电路的总电阻都变小。
（2）根据总电阻的变化，由闭合电路欧姆定律可判定总电流、电压的变化。
（3）判定变化部分的电流、电压变化。
如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，最后变化电阻部分的电流、电压就能确定了。
例1R1滑片从右端向左端滑动过程中，各电阻两端电压及流过的电流如何变化？解析：R 1增大，总电阻一定增大；由rR EI+=，I 一定减小；由U=E-Ir ，U 一定增大；因此U 4、I 4一定增大；由I 3= I-I 4，I 3、U 3一定减小；由U 2=U-U 3，U 2、I 2一定增大；由I 1=I 3 -I 2，I 1一定减小。
2.总结规律：（1）总电路上R 增大时总电流I 减小，路端电压U 增大；（2）变化电阻本身和总电路变化规律相同； （3）和变化电阻有串联关系的看电流（即总电路R 增大，总电流减小时，该电阻的电流、电压都减小）； （4）和变化电阻有并联关系的看电压（即总电路R 增大，路端电压增大时，该电阻的电流、电压都增大）。
1 如图1所示电路中，当滑动变阻器的滑片P 向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？2如图，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S 接位置1时，电流表的示数为0.20A ．那么当电键S 接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A3如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 24.如图所示的电路中，电源的电动势为E ，内阻为r 。
初中物理动态电路及电路故障分析专题
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
初中物理电路故障与动态电路分析
初中物理电路故障剖析1.电压暗示数为零的情形A 电压表并联的用电器产生短路(一灯亮一灯不亮,电流表有示数)B 电压表串联的用电器产生断路(两灯都不亮,电流表无示数)C 电压表故障或与电压表连线产生断路(两灯都亮,电流表有示数)2.电压暗示数等于电源电压的情形A 电压表测量的用电器产生断路（两灯都不亮,电流表无示数）注：此时不克不及把电压表算作断路,而把它算作是一个阻值很大的电阻同时会显示电压示数的用电器,因为电压表阻值太大,根据串联电路分压感化,电压表两头几乎分到电源的全体电压,电路中虽有电流但是很微弱,缺少以使电流表指针产生偏转,也缺少以使灯泡发光.假如标题中消失“约”.“几乎”的字眼时,我们就锁定这种情形.B 电路中旁边用电器产生短路（一灯亮一灯不亮,电流表有示数）总结：如图,两灯泡串联的电路中,一般消失的故障问题都是产生在用电器上,所以平日都有如许一个前提前提已知电路中只有一处故障,且只产生在灯泡L1或L2上.1.若两灯泡都不亮,则必定是某个灯泡产生了断路,假如电压表此时有示数,则必定是和电压表并联的灯泡产生了断路,假如电压表无示数,则必定是和电压表串联的灯泡产生了断路.此两种情形电流表均无示数.2.若一个灯泡亮另一个灯泡不亮,则必定是某个灯泡产生了短路,假如电压表此时有示数,则必定是和电压表串联的灯泡产生了短路,假如电压表此时无示数,则必定是和电压表并联的灯泡产生了短路.此两种情形电流表均有示数3.用电压表电流表排查电路故障A. 用电压表断定电路故障,主要结论：电压表有示数解释和电压表串联的线路正常,和电压表并联的线路有故障.若电路中只有一处故障则电压表无示数时,和电压表并联的线路必定正常.电源电压为6V,用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮,哪里消失故障？解题思绪：先找有示数的,Ued=6v解释从e点到电源正极线路无缺,从d点到电源负极线路无缺;Uac=6v解释从a点到电源正极线路无缺,从c点到电源负极线路无缺,如许将故障锁定在ac之间了,由Uab=0,解释bc之间消失故障,故电阻消失断路.B.用电流表测电路的通断,有示数解释和电流表串联的电路是通路;电流表没有示数则有两种情形：1断路 2 电路中电流太小,缺少以使电流表指针产生偏转（例如：电压表与电流表串联,见上面2A）互动练习1.如图1是测定小灯泡两头的电压和经由过程小灯泡的电流的电路图.假如某同窗在操纵的进程中对两只电表的量程选择是准确的,但掉慎将两电表的地位对换了,则闭合开关S后（）A、电流表.电压表均破坏; B.电流表破坏,电压暗示数为零;C.电流表有示数,电压暗示数为零;D.电流暗示数为零,电压表有示数.2.如图2所示,下列说法准确的是（）A.电流表的衔接是准确的;B.电压表的衔接是准确的;C.两表的衔接都是错误的;D.电流表将会被烧坏.3.如图3所示,两只电灯L1和L2并联在电路中,当S1和S2都闭应时,电路中可能消失（）A.电流表被烧坏;B.电压表被烧坏;C.两只灯会被烧坏;D.两只灯都能发光.4.如图4所示,当开封闭合后两灯均不亮,电流表无示数,电压暗示数等于电源电压,则电路产生的故障是（）A、电源接线接触不良; B.电流表破坏,断路,其他元件无缺;C.灯L1产生灯丝烧断;D.灯L2产生短路,其他元件无缺.5.如图5所示为某同窗做试验时的错误电路图,当闭合开关后将（）A.电压表指针有显著偏转;B.电压表必定烧坏;C.灯泡L的灯丝烧坏;D.电源破坏.6.如图6所示的电路,开关S闭应时,发明L1.L2都不亮,用电压表逐段测量,成果是U ad=6v, U ab=0, U bc=0,U cd=6V, 则该电路的故障可能是（）A.开关S接触不良;B.灯L1断路;C.灯L2短路;D.灯L2的灯丝断了.7.如图7所示的电路,开关S闭应时,发明L1.L2都不亮,用电压表逐段测量,成果是U ad=6v, U ab=6V, U bc=0, U cd=0, 则该电路的故障可能是（）A.开关S接触不良;B.灯L1断路;C.灯L2短路;D.灯L2的灯丝断了.8.如图8所示的电路,开关S闭应时,发明L1.L2都不亮,用电压表逐段测量,成果是U ab=0, U bc=6V, 则该电路的故障可能是（）A.开关S接触不良;B.灯L1断路;C.灯L2短路;D.灯L2的灯丝断了.9.如图9所示的电路中,若开关S闭合后,灯L1.L2均不亮.某同窗用一根导线去查找电路故障,当他用导线衔接L1两头时,两灯仍不亮;用导线衔接L2两头时,L1亮.L2不亮.由此可以断定（）A.灯L1断路;B.灯L2断路;C.灯L1短路;D.灯L2短路.10.在图10所示的电路中,电源电压不变.闭合开关S,电路正常工作,一段时光后,发明个中一个电压暗示数变大,则（）A.灯L1可能变亮;B.灯L1亮度可能不变;C.灯L2可能断路;D.灯L2可能短路.11.在如图11所示的电路中,当闭合开关S后,发明灯都不亮,电流表的指针几乎指在“0”刻度线不动,电压表指针有显著偏转,该电路中的故障可能是（）A.电流表坏了;B.灯泡L1的灯丝断了;C.两个灯泡都断路;D.灯泡L2的灯丝断了.12.在如图12所示的电路中,电源电压不变,闭合开关S后,灯L1.L2都发光.一段时光后,个中一灯忽然熄灭,而电流表.电压表的示数都不变,则产生这一现象的原因可能是A.灯L1短路;B.灯L2短路;C.灯L1断路;D.灯L2断路. （）13.把电池组.开关.灯泡L1和L2及若干导线构成串联电路,并用电压表测灯L1两头的电压,当开封闭应时发明电压表读数为零,则可能消失的故障是（多选）（）A.L1的灯丝断了;B.L2的灯丝断了;C.L1产生了短路;D.L2产生了短路.14.如图13所示,当闭合开关S时,电灯L1和L2都不亮,电流暗示数为零,电压暗示数为电源的电压,则下列剖析中错误的是（）A.电流表断路,电灯L1和L2无缺;B.L1灯丝断路,电流表和L2无缺;C.L2灯丝断路,电流表和L1无缺;D.L1.L2灯丝都断路,而电流表无缺.15.某同窗做试验时,如下图衔接电路,闭合开关后,灯泡正常发光,但安培表指针不动,伏特表有读数,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表无缺,但未与导线接牢C．灯L的灯座接线处短路D．安培表被短路参考答案1、D 2.A 3.A 4.C 5.A 6.D 7.A 8.D 9.B 10.C 11.D 12.D 13.B C 14.A 15.D初中物理变更类电路剖析1 开关断开闭合类问题剖析思绪：起首要看清是闭合与断开比较照样断开与闭合比较,将这两种情形进行比较即可,一般经由过程电阻的变更来断定电压表和电流表的变更.解题步调：串联电路中,电流的变更看电阻,电阻若变,电流就变,电阻变大,电流变小;电阻变小,电流变大.电压要看其测谁的电压,根据分电压小于总电压或分压感化进行断定.闭合后：闭合与断开进行比较,闭合后电阻减小,电流增大,断开时电压表测的是分电压小于总电压,闭合后电压表测的是总电压,所以电压表变大.并联电路中,一电阻的变更不会影响另一电阻的电压和电流,但会引起总电流的变更.闭合后：下面电阻的电压没有受影响照样电源电压,电阻也没有变更,所以A2不变;上面电阻由无到有,所以它的电流是变大的,A2等于歧路电流之和,所以增大;电压表测电源电压始终不变.2 滑动变阻器变更类电路剖析剖析思绪：起首看清电路图,电路是串联照样并联,电压表是测滑动变阻器的电压照样定值电阻的,电流测总的照样分的,根据情形剖断.A .串联电路里,滑动变阻器接入电路里的阻值变大其两头电压也变大,而和它串联的电阻两头的电压变小（电源总电压不变）,总电流变小.滑片向右滑动时,滑动变阻器接入电路的阻值变大,其两头的电压也变大,所以电压暗示数增大,总电阻变大,电源电压不变,所以总电流减小.B .并联电路里,滑动变阻器的变更不会影响另一并联电阻两头电压和经由过程它电流的变更,但会影响总电流的变更.当滑片向右移动时,滑动变阻器接入电路的阻值变大,经由过程它的电流变小,而上面谁人电阻的电压没产生转变,所以A2也不会产生变更,总电流等于歧路电流之和,所以A1减小,电压表测总电源电压,所以V不变.C 混联电路里,把并联部分算作是一个整体,然后分情形评论辩论.S闭合,S1断开,当滑动变阻器滑片向右移动时,这种情形是按A类剖析,A1.A3变小,A2不变,V1变小V2变大.S闭合,S1闭合,当滑动变阻器滑片不动时,把并联那部分算作是一个电阻,闭合后并联部分的电阻变小,所以有V1变小,A3变小,A2变大,A1变小,V2变大.图17小试牛刀 1.图17中,A.B.C.D 是滑动变阻器的四个接线柱.若将A.C 分离与图中电路的导线头M.N 相衔接,闭合开关后,当滑动片P 向右移动时,电流表的示数将 填“变大”.“不变”或“变小”);若将D 与N 相衔接,接线柱______与M 相衔接,则闭合开关后,滑动片P 向左移动时,电压表的示数增大.2.在如图18所示的电路图中,当开关K 闭应时 （ ）A ．全部电路产生短路.B.电流暗示数变小.C.电流暗示数不变更.D.电流暗示数变大.3.在图21所示的电路中,电源电压为6V.当开关K 闭应时,只有一只灯泡发光,且电压表V 的示数为6V.产生这一现象的原因可能是 ( )(A)灯L 1短路. (B)灯L 2短路.(C)灯L 1断路. (D)灯L 2断路.4.如图22所示,当滑片P 向右移动时 ( )(A)电流表A 示数不变,电压表V 示数不变. (B)电流表A 示数不变,电压表V 示数变大.(C)电流表A 示数变小,电压表V 示数变大. (D)电流表A 示数变小,电压表V 示数不变.5.如图23所示,闭合开关K,当滑动变阻器的滑片P 向右移动时,电流表A 的示数将_____(选填“变小”.“不变”或“变大”).6．如图24所示电路中,电源电压保持不变,R 为定值电阻,当开封闭应时,标有“6V,3W ”的小灯泡L 刚好正常发光;若保持R不变,将L 换成另一只标有“6V,2W ”的小灯泡,闭合开关后,小灯泡消费的现实功率为（ ）A.大于2WB.等于2WC.小于2WD.无法肯定 7. 小明按如图甲所示的电路进行试验,当开封闭合后,V １和V 2的指针地位完整一样,如图乙所示,造成这一现象的原因是（ ）Ａ．可能Ｌ１开路 Ｂ．可能Ｌ２短路Ｃ．可能 V １和V 2所选量程不雷同,Ｌ1短路Ｄ．可能 V １和V 2所选量程不雷同,电路遍地无缺图23 图18V 2 V 1 L 2 L 1 S 图甲 0 5 1015 V0 12 3 图乙 图218.如图1,是典范的伏安法测电阻的试验电路图,当滑片P 向右移动时, 请你断定A 表和V 表的变更.9.如图2,当滑片P 向左移动时,A 表和V 表将若何变更.10.如图3,当滑片P 向左移动时,A 表和V 表将若何变更11.在如图4所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时（ ） (A)电流暗示数变大,灯变暗. (B)电流暗示数变小,灯变亮.(C)电压暗示数不变,灯变亮. (D)电压暗示数不变,灯变暗. 12.在如图5所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时（ ）(A)电压暗示数变大,灯变暗.(B)电压暗示数变小,灯变亮.(C)电流暗示数变小,灯变亮.(D)电流暗示数不变,灯变暗.13.如图6,当滑片P 向右移动时,A 1表.A 2表和V 表将若何变更？14.如图7,当滑片P 向右移动时,A 1表.A 2表和V 表将若何变更？15.在如图8所示的电路中,将开关K 闭合,则电流表的示数将______,电压表的示数将________(均填“变大”.“变小”或“不变”).16.在如图9所示的电路中,当开关K 断开时,电阻R 1与R 2是________联衔接的.开关K 闭应时,电压表的示数将___(选填“变小”.“不变”或“变大”).17.在图10中,灯泡L 1和灯泡L 2是____联衔接的.当开关K 断开时,电压表的示数将_____;电流表的示数将____(选填“增大”.“不变”或“减小”).18.在图11中,开关K 闭应时,灯泡L 1和灯泡L 2是___联衔接的.当开关K 断开时,电压表的示数将___;电流表A1的示数将__,A2的示数将_(选填“增大”.“不变”或“减小”).图2 图3图 4 图 5图 6 图8 图9 图10图7 图11图29图30图31 图28参考答案：1 变小 B .2 D .3 B .4A .5 不变 .6A .7 D. 8 V减小 A减小 9. V不变 A 增大 .10 V减小 A不变 .11 D .12 A. 13 A1不变 A2减小 V不变 .14 A1减小 A2减小 V不变.15 A增大 V增大.16 串联,V变小 .17 并 V不变 A减小 .18 并 V减小 A2不变 A1减小拓展练习训练1.图28所示的是握力计的道理图,个中弹簧上端和滑动变阻器滑片固定在一路,AB间有可压缩的导线,R0为呵护电阻,电压表可显示压力的大小.则当握力F增长时电压表的示数将（）A．变大 B．变小C．不变 D．无法肯定2．如图29所示电路,闭合开关后,将滑动变阻器滑片P由a端向b端滑动进程中,图中电压表和电流表的示数变更准确的是( )A.电压暗示数不变,电流暗示数变大B.电压暗示数变小,电流暗示数变大C.电压暗示数不变,电流暗示数变小D.电压暗示数变大,电流暗示数变小3. 如图30所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P由右向左移动时,三只电表V1.V2.A的示数变更情形（）A．V1不变,V2减小,A不变B．V1减小,V2增大,A减小C．V1不变,V2增大,A不变D．V1增大,V2减小,A增大4. 图31是汽车.摩托车油量表（现实上就是电流表）道理示意图,R′是定值电阻,R是滑动变阻器,则图32 ( )A ．向油箱里加油时,电流暗示数变大B ．燃油消费降低时,电流暗示数变大C ．燃油全体耗尽时,电流表将被烧坏D ．油箱加油过满时,电流表将被烧坏5. 如图32所示电路,电源两头的电压必定,开关s 1闭合,s 2断开.假如使电压表和电流表的示数均增大,则下列操纵必定可行的是（ ）A ．滑动变阻器的滑片P 向右移B ．滑动变阻器的滑片P 向左移C ．滑动变阻器的滑片P 不动,闭合开关S 2D ．滑动变阻器的滑片P 不动,断开开关S 16. 如图20所示,电阻R 1的阻值为20欧,R 2为40欧,当电键K 断开时,电流表A的示数为安,则电源电压为______伏.若电键K 闭应时,电流表A 的示数为______安. 图 20图21 7. 在图21所示的电路中,电源电压为6伏.当电键K 闭应时,只有一只灯泡发光,且电压表V 的示数为6伏.产生这一现象的原因可能是 ( )(A)灯L 1短路. (B)灯L 2短路. (C)灯L 1断路. (D)灯L 2断路.。
动态电路及电路故障分析专题复习
电路故障分析专题复习引入：电路故障有断路和短路两种，而电路故障的判断一般都含有两方面内容：一是故障的性质，即是短路还是开路；二是故障的位置，即故障发生在哪个元件上。
所以一个电路中故障，要从这两个方面分析。
只有确定了电路故障的性质和故障发生的位置，才能完整地确定出电路的故障。
怎样迅速准确地判断出电路中存在的故障？如图1所示的电路，是由一个电阻和一个电灯泡组成的串联电路，其中电阻完好，电路的连接情况也正确，但电灯泡不亮，若只提供电流表，你将怎么判断电路中的故障？图1电路故障的性质：一是断路，此时该部分电路中用电器工作，且电路中电流；二是短路，串联电路中一部分用电器工作，其他部分正常工作，工作的部分短路，电流中电流断路位置的判断：例一、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0, U bc=0,U cd=6V, 则该电路的故障可能是A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
针对练习：在图2所示的电路中,电源电压不变。
闭合开关K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
例二如图所示，闭合开关S时，灯泡L1、L2都不亮，用电流表并联在a、b两点时两灯都不亮；并联在 b、c两点时，两灯都不亮；并联在c、d两点时，两灯都亮。
则（）A ．灯断路B．灯断路 C．灯短路D．开关S断路断路位置的判断方法①把电压表分别和各处联，则示数且比较（常表述为等于）处断路（电源除外）；②把电流表分别与各部分联，如其他部分工作，则当时与电流表联的部分断开了。
短路位置的判断：例三、某同学连接电路如图2所示，闭合开关S后，发现灯不亮．为检查电路故障，他用电压表进行测量，结果是UAF=3V，UAB=0，UBD=0，UDF=3V，则此电路的故障可能是：（）A．开关S接触不良B．电灯L灯丝断了C．电灯L短路D．电阻R短路短路位置的判断方法1、串联电路中一部分用电器正常工作，其他部分用电器正常工作，则正常工作的部分短路。
物理电路动态分析和电路故障专题练习题
一．选择题1．在如图1所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时A．电流表示数变大，灯变暗B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮D．电压表示数不变，灯变暗2．在如图2所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变亮3．在如图3所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表示数都不变，则产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．在如图4所示电路中，电源电压不变，闭合开关S，电路正常工作。
一段时间后，发现一个电压表示数变大，则A．灯L可能变亮B．灯L可能亮度不变C．电阻R可能断路D．电阻R可能短路5．在如图5所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然变亮，而电压表V1示数变小，电压表V2示数变大，则产生这一现象原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．在如图6所示电路中，当开关S闭合时A．整个电路发生短路B．电流表示数变小C．电流表示数不变化D．电流表示数变大7．在图7所示电路中，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路故障。
他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。
由此可以判断A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．如图8所示，当滑片P向右移动时A．电流表A示数不变，电压表V示数不变B．电流表A示数不变，电压表V示数变大C．电流表A示数变小，电压表V示数变大D．电流表A示数变小，电压表V示数不变9．在图9所示电路中，电源电压为6伏，当开关S闭合时，只有一只灯泡发光，且电压表V 的示数为6伏。
产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题10．如图10，当滑片P向右移动时，A1表示数____，A2表示数_____，V表示数_____。

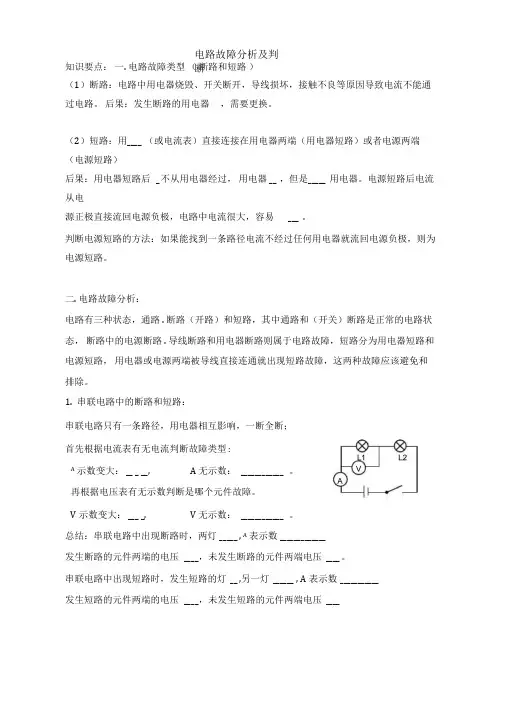

九年级初三电路故障动态电路分析
知识要点： 一. 电路故障类型 （ 断路和短路 ） （1）断路：电路中用电器烧毁、开关断开，导线损坏，接触不良等原因导致电流不能通过电路。
后果：发生断路的用电器 ，需要更换。
（2）短路：用 ____ （或电流表）直接连接在用电器两端（用电器短路）或者电源两端（电源短路）后果：用电器短路后 _ 不从用电器经过， 用电器 __ ，但是 _____ 用电器。
电源短路后电流从电源正极直接流回电源负极，电路中电流很大，容易 ___ 。
判断电源短路的方法：如果能找到一条路径电流不经过任何用电器就流回电源负极，则为电源短路。
二. 电路故障分析：电路有三种状态，通路 . 断路（开路）和短路，其中通路和（开关）断路是正常的电路状态， 断路中的电源断路 . 导线断路和用电器断路则属于电路故障，短路分为用电器短路和电源短路， 用电器或电源两端被导线直接连通就出现短路故障，这两种故障应该避免和排除。
1. 串联电路中的断路和短路：串联电路只有一条路径，用电器相互影响，一断全断； 首先根据电流表有无电流判断故障类型 :A 示数变大： __ _ __,A 无示数： ____________ 。
再根据电压表有无示数判断是哪个元件故障。
V 示数变大： ___ _,V 无示数： ____________ 。
总结：串联电路中出现断路时，两灯 _____ , A 表示数 _____________ 发生断路的元件两端的电压 ____，未发生断路的元件两端电压 ____ 。
串联电路中出现短路时，发生短路的灯 __ ,另一灯 ______ , A 表示数 ___________ 发生短路的元件两端的电压 ____，未发生短路的元件两端电压 ____电路故障分析及判断2.并联电路中的断路和短路并联电路一条支路发生短路整个电路就会短路，会烧毁电源，所以一般不考并联的短路；而某条支路发生断路，对别的支路不产生影响，即：该支路和干路电流减小，其余元件示数不受影响。
电路故障、动态电路的规律总结
动态电路及电路故障解题规律总结一、动态电路（滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化）技巧与方法：1、明确电路的连接情况（串联还是并联）；2、明确电表的连接位置（在串联电路中，电流表的位置无需判断，因为各处电流相等；在并联电路中，电压表的位置无需判断，因为各支路两端电压相等，都等于总电压）；3、根据滑动变阻器滑片P的移动方向，明确电阻的变化情况，进而知道总电阻的变化情况；4、根据欧姆定律，明确总电流的变化情况；5、分步分析各所求的量（或各电表的变化情况）。
6、定值电阻与可变电阻串联时：在定值电阻上，电压与电流的变化是_____的（都增大或都减小）；在可变电阻上，电压与电流的变化是_________的（电流增大时，电压________；电流减小时，电压________）。
7、定值电阻与可变电阻并联时：（1）除非被短路，电压表的示数不会发生变化；（2）各支路之间是互不影响的，所以其中一个支路发生变化时，另一个支路不受影响，即不发生变化；（3）干路电流随支路电流的变化而发生变化，同时增大或同时减小。
二、电路故障（一）电流路径故障1、两灯串联时，常见的故障有两种：A、只有一灯亮；B两灯都不亮。
技巧与方法：两灯串联时，故障所在位置的方法：A、只有一盏灯亮，肯定是另一盏灯（不亮的灯）_______路；B、两灯都不亮，可以考虑是其中某个元件______路（如灯丝断了，灯座接线柱断开或接触不良），（一开皆开）。
具体是哪个元件开路，再借助题目中的其它条件（如电压表、电流表示数情况、导线等）做进一步的判定。
（1）若用电压表：则电压表无示数时，说明与电压表____联部分开路，______联部分完好；电压表有示数时，说明与电压表____联部分完好，____联部分开路。
（2）若用导线：当导线并联到某个元件时，其它灯泡发光（或用电器工作），则被导线并联的元件_______路。
2、两灯并联时的故障：技巧与方法：（1）两灯并联时，若两灯都不亮，一定是干路_____路或某支路发生_____路（一短皆短）；（2）若只有一盏灯亮，一定是另外的支路（或不亮的灯泡）_____路（并联各支路可独立工作）。
动态电路中难题
电路典型练习2一、电路故障1、如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路2、如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是（）A、L1的灯丝烧断B、L1的电阻小于L2的电阻C、L2的实际功率小于L1的实际功率D、L2的额定功率大于L1的额定功率3、在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的实际功率比L2的小很多二、动态电路1、如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数，电流表的示数（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度（选填“变亮”、“变暗”或“不变”）．电源电压为V．2、在如图所示电路中，电源电压保持不变，闭合开关后，当滑片P向右移动时，灯泡亮度（选填“变亮”、“不变”或“变暗”）；电压表的示数；电流表的示数；整个电路消耗的总功率（以上三个空均选填“变大”、“变小”或“不变”）．3、在如图电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右移动时，则（）A．电压表的示数变大B．电流表的示数变大C．电阻R的功率不变D．电压表与电流表示数的比值不变4、如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P由中点滑向最右端,以下分析正确的是（）A.○V示数变大B.电路的总电阻变大C.电路的总功率变大D.A1表示数与A2示数之差变大5、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．灯泡消耗的功率变大D．电路消耗的总功率减小6、如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则（）A．测试仪中电压表的示数越大B．测试仪中电流表的示数越小C ．电路消耗的总功率越小D．电压表与电流表示数的比值越大三、欧姆定律和电功率1、某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中，可以测出R x阻值的是（）B．C．D．A．2、王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5r，下列说法正确的是（）电风扇的工作原理是利用电流的热效应A．B电能表是测量电路中用电器功率的仪器．电风扇消耗的电能为0.04kW•hC．D电风扇的实际功率是100W．3、李刚家的电能表如图所示，从表盘信息可知：电能表允许接入的用电器总功率不能超过4400W；当电路中只有电风扇工作时，电能表转盘在6min内转过了10转，这6min内消耗的电能为 1.8×104J．3、如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）正常发光的小灯泡是L2，其额定功率为0.3WA．正常发光的小灯泡是L1，其额定功率为0.45WB．当L2两端电压为1.5V时，通过它的电流为0.15AC．此时滑动变阻器两端电压是1.5VD．4、如图甲所示，电源电压不变，R1=10Ω，滑动变阻器R2标有“5Ω1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流﹣电压图象，下列说法正确的是（）A电源电压6V．灯泡的额定功率是4.8WB．灯泡正常发光时，灯丝电阻是5ΩC．D当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W．5、如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A、电阻R0两端电压与通过R0的电流成正比B 、R 0的电阻值是10ΩC 、该电路最小功率0.05WＤ、滑动变阻器R 的电功率变化范围0﹣0.45W6、如图8所示电路，电源电压不变，R 是定值电阻.将一个“6V 2W ”的小灯泡接在a 、b 两点间，小灯泡恰能正常发光；若换一个“6V 3W ”的小灯泡接在a 、b 两点间，则这个小灯泡A. 比正常发光时暗些B. 比正常发光时亮些C. 恰能正常发光D. 灯丝将会被烧坏7、如图所示，电源电压恒定，小灯泡L 1、L 2均标有“12V 6W ”字样（设灯丝电阻不变），当S 1、S 2闭合时，灯L 1正常发光，当S 1闭合，S 2断开时，两盏灯的总功率（ ） CA ． 3WB ． 6WC ． 12WD ． 1.5W8、将标有“2.5V 0.3A ”字样的灯泡甲和“3.8V 0.3A ”字样的灯泡乙，分别串联和并联后，接在电压为2.5V 的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）A ． 串联时，两灯都能正常发光B ． 串联时，甲灯比乙灯更暗C ． 并联时，通过两灯的电流相等D ． 并联时，甲灯的实际功率比乙灯的实际功率大9、灯泡L 上标有“6V 3W ”的字样，假设灯丝的电阻不变。
初中物理电路故障与动态电路分析附答案
初中物理电路故障与动态电路分析附答案障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。
若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）互动训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后（ D ） A 、 电流表、电压表均损坏； B 、电流表损坏，电压表示数为零；C 、电流表有示数，电压表示数为零；D 、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是 （ A ） A 、电流表的连接是正确的； B 、电压表的连接是正确的；C 、两表的连接都是错误的；D 、电流表将会被烧坏。
初中物理电路故障与动态电路分析(精选课件)
1 / 13·····谢阅。
初中物理电路故障与动态电路分析初中物理电路故障分析１、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)Ｂ 电压表串联的用电器发生断路（两灯都不亮，电流表无示数）C 电压表故障或与电压表连线发生断路（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮,电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱,不足以使电流表指针发生偏转,也不足以使灯泡发光。
如果题目中出现“约”、“几乎"的字眼时，我们就锁定这种情况。
...文档交流 仅供参考...B 电路中旁边用电器发生短路（一灯亮一灯不亮,电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或Ｌ２上。
...文档交流仅供参考...1。
若两灯泡都不亮,则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路.此两种情况电流表均无示数。
...文档交流仅供参考...２。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路,如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数,则一定是和电压表并联的灯泡发生了短路.此两种情况电流表均有示数...文档交流仅供参考...3、用电压表电流表排查电路故障Ａ、用电压表判断电路故障，重要结论:电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障.若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常....文档交流仅供参考...电源电压为6V，用电压表测得：Uａb=0；Ｕｅd=6v;Ucｄ=0;Uａc=6v,灯泡不亮,哪里出现故障?...文档交流仅供参考...解题思路: 先找有示数的,Ｕeｄ＝6ｖ说明从e点到电源正极线路完好,从d点到电源负极线路完好；Ｕac=６ｖ说明从a点到电源正极线路完好,从c点到电源负极线路完好，这样将故障锁定在ac 之间了，由Uab=0,说明bc之间出现故障,故电阻出现断路。
电路故障和动态电路分析题
电路故障分析和动态电路习题1．（2011•雅安）如图所示，闭合开关S后，灯L1和L2都不亮，电压表有示数，则故障原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路2．（2011•攀枝花）如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．（2011•南充）某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（）A．R1短路，电流表有示数，电压表无示数B．R2短路，电流表有示数，电压表无示数C．R1断路，电流表无示数，电压表有示数D．R2断路，电流表有示数，电压表无示数4．（2011•泸州）如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断A．电流表损坏了B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电源接线处松脱5．（2011•福州）如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路6．（2011•抚顺）如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A．小灯泡短路B．电流表断路C．小灯泡断路D．电压表短路7．（2011•福州）如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路8．（2010•宁德）如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了9．（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L l、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是（）A．两表指针均有明显偏转B．两表指针均几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动，故电压表有示数，而电流表几乎无示数10．（2009•雅安）如图所示电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光．此电路的故障可能是（ ）A ．开关S 接触不良B ．电灯L 1灯丝断了C ．电灯L 1短路D ．电灯L 2短路11．（2008•黄石）如图所示电路中，电源电压保持不变．当闭合开关S 后，两灯均能发光，过了一会儿，L 1灯熄灭，但L 2仍在发光，经检查L 1灯丝被烧断了．对前后二种不同情况下电路中电流表示数的判断正确的是（ ）A ．A 1表示数减小，A 2表示数不变B ．A 1、A 2表示数均不变C ．A 1表示数减小，A 2表示数增大D ．A 1、A 2表示数均增大 12．（2008•海南）在做电学实验时，按如图连接一个电路，电源电压不变，闭合开关后，灯L 1L 2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路13．（2007•恩施州）如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路．当开关闭合时，发现灯L 1不亮、灯L 2亮，电流表和电压表均有读数．则出现此故障的原因可能是（ ）A ．灯L 2断路B ．灯L 2短路C ．灯L 1断路D ．灯L 1短路 14．（2004•宿迁）如图是某同学做实验时的电路图．闭合开关S 后，发现灯泡L 1、L 2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）A ．电源正极与a 之间开路B ．L 1、b 之间开路C ．L 2、c 之间开路D ．c 与电源负极之间开路 15．（2002•上海）在如图所示的电路中，电源电压不变．闭合电键K 后，灯L l 、L 2都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V 1的示数变大，电压表V 2的示数变小．则产生这一现象的原因是（ ）A ．灯L 1断路B ．灯L 2断路C ．灯L 1短路D ．灯L 2短路16.图中，A 、B 、C 、D 是滑动变阻器的四个接线柱。
电路动态分析与电路故障分析专题
如果您需婆使用木文档，请点击下载按钮下载!电路动态分析与电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础, 而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1. 串联电路中滑动变阻器的滑片P的位置的变化引起的变化［例1］如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A 表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约左一套符号：“一”表示引起电路变化: “ f ”表示物理量增大或电表示数增大：“丨”表示物理量减小或电表示数减小。
P左移一乩丨一R I -* I f -* A表f。
R：不变-*I& f t -*V 表仁判断V表的变化还可以根据串联电路的分压原理来分析：R： I -G丨一UJ -V表f。
［变式训练题］参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
［例2］如图2,当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确左电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或T•脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了左值电阻，所以A表示数不变。
电压表在本电路中，是测量R：和R：部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。
［变式训练题］如图3,当滑片P向左移动时，A表和V表将如何变化。
［例3］在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时如果您需要使用木文档，请点击下载按钮下栽！(A) 安培表示数变大，灯变暗。
(完整)初中物理电路动态与电路故障分析试题及解析
1 . 申联电路中滑动变阻器的滑片P 的地点的变化惹起的变化你判断【例A 表和1】如图 1, 是典型的伏安法测电阻的实验电路图V 表的变化。
, 当滑片P 向右移动时，请31剖析：此题中，为了剖析表达的简短，我们商定一套符号：表示惹起电路变化；“f”表示物理量增大或电表示数增大；“表示物理量减小或电表小数减小P 右移TRfT R 总 fT I A 表 J。
R不变T IR J Ul J V 表 JI T T o（判断 V 表的变化还能够依据申联电路的分压原理来剖析：Rf TUf T U4TV 依据申联电路的特色，滑动变阻器R两头的电压U2将变大。
推论：假如滑R 足够大，当滑片P 向右向来滑动时，电阻将不停增大，那么U2将不停增大，小， I 将不停减小。
假定R2无穷大，这时U2将增大到电源电压，U1将变为0, 0, 这时的电路就相当丁断路。
这就是用电压表来判断电路断路和短路的道理。
U1I动变阻器将不停减也将变为【变式训练 1】如图 2 所示，闭合形状S 后，使滑动变阻器的滑片动，P 向左滑则（）A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表的示数变大，电压表的示数变小，灯变亮D.电流表的示数变小，电压表的示数变小，灯变暗图 2参照答案：C【例 2】如图 3, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化图 3剖析：第一要确立电路的种类，此电路届丁申联电路呢仍是并联电路。
我们能够将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时能够容易地看出，这是一个申联电路。
并且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以 A 表示数不变。
电压表在本电路中，是丈量R 和 R 部分电阻之和的电压，当滑片P 向左挪动时，被跨接在电压表内的电阻跟着变小，依据分压原理：V 表示数减小。
【变式训练 2】如图 4, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化。
电路故障与动态电路
微专题2 电路故障与动态电路分析重难点突破一、电路故障分析考向1根据电表指针异常判断例1 （一题多设问）在伏安法测电阻的实验中，请回答下列问题：(1)闭合开关前，发现电流表指针如图甲所示，原因是_______________。
(2)电路接通后，发现电流表示数如图乙所示，移动滑片发现指针偏转变化较小，原因是_______________________________。
(3)电路接通前，滑动变阻器移到阻值最大位置，用开关试触，发现电压表示数如图丙所示，原因是_____________________________。
(4)闭合开关，发现电压表示数如图丁所示，产生该现象的原因是_____________________。
方法指导电表指针偏转故障原因开关闭合前指针没有指在零刻度线电表没有调零开关闭合后指针左偏超过零刻度线电表正负接线柱接反了指针右偏超过电表量程电表量程选择过小，电压太大或电阻阻值太小指针偏转过小电表量程选择过大，电压太小或电阻阻值太大考向2根据灯泡亮暗判断例2 如图所示，闭合开关，L1发光较亮，L2发光较暗，发生这一现象的原因可能是( )A. L2发生了断路B. L2发生了短路C. L2的实际功率太小D. L1的电阻太大考向3根据电表情况判断例3 思路引导一题多设问某实验小组用如图所示的电路“测量小灯泡的电功率”，请回答下列问题：第1步：判断电路中各元件的连接情况：小灯泡和滑动变阻器的连接方式是___________。
第2步：判断电表的测量对象：电流表测量_________电流，电压表测量___________两端电压。
第3步：根据情景判断故障：①闭合开关，小灯泡发光，电流表无示数，电压表有示数，产生这一现象的原因是__________________。
②闭合开关，小灯泡不亮，电流表有示数，电压表无示数，产生这一现象的原因是____________________________。
③闭合开关，过了一段时间，小灯泡突然熄灭，电流表、电压表示数均变为0，则产生这一现象的原因可能是________________________________________。
