FPC柔性印刷电路板的缺点与优点
FPC基本结构及特性介绍
覆蓋膜 結合膠 離型紙
PI類型:聚酰亞胺 厚度：1/2mil\1mil\2mil
防焊油墨
液態防焊油墨 厚度：10~20um
防焊油墨
14
三、材料檢測方式
檢驗規範
• IPC : Institute for Interconnecting and
Packaging Electronic Circuits
單面板疊構
銅箔 基材層
覆蓋膜層
覆蓋膜 COVERLAYER 結合膠 ADHESIVE 銅箔 COPPER 結合膠 ADHESIVE 基材 BASE FILM 結合膠 ADHESIVE 銅箔 COPPER 結合膠 ADHESIVE 覆蓋膜 COVERLAYER
雙面板疊構
6
二、FPC原材料介紹
銅箔
電解銅 ED
1、實驗方法：速度=6次 /分鐘
2、次數：10000次 3、取樣：n=3pcs 4、角度：1450
測試規格 外觀判定 IPC-TM-650 2.6.3
線路不可有裂
備註 耐濕度
FPC耐彎曲
半田附著性 1、取樣：n=3pcs 2、常溫常濕 3、將樣品浸入錫液中 230℃，5s
錫附著面積達95%以 吃錫狀況 上
以具撓性之基材製成，具有體積小，重量輕，可做3D立體組
裝及動態撓曲之印刷電路板。
3
FPC特性:
輕薄短小、可撓曲
FPC具高度撓曲性，可立體配 線，可依空間限制改變形狀。
可摺疊而不影響訊號傳遞功 能，可防止靜電干擾。
FPC利於相關產品之設計，可 減少裝配工時及錯誤，並提 高有關產品之使用壽命。
4
FPC種類
試驗項目 焊錫耐熱測
試
電鍍密著性
fpc拼版设计方法
FPC拼版设计方法1. 简介FPC（Flex Printed Circuit）是一种柔性印刷电路板，由于其柔性和可折叠性，被广泛应用于电子产品中。
拼版设计是指将多个FPC板连接在一起形成一个整体的设计过程。
本文将介绍FPC拼版设计方法的相关知识，包括FPC的特点、拼版设计的原则和步骤以及常见的问题和解决方法。
2. FPC的特点FPC相比传统刚性电路板具有以下几个特点：•柔性和可折叠性：FPC由柔性基材制成，可以弯曲、折叠和扭曲，适用于需要弯曲或卷曲安装的场景。
•轻薄小巧：FPC相对于刚性电路板更轻薄小巧，适应紧凑空间布局的需求。
•高密度布线：由于使用了柔性基材和薄膜技术，FPC可以实现更高密度的布线。
•良好的信号传输特性：FPC采用了铜箔导线，在高频信号传输方面具有较好的表现。
3. 拼版设计原则在进行FPC拼版设计时，需要考虑以下几个原则：•电路结构合理：根据实际需求设计FPC的电路结构，包括信号线、电源线和地线等。
要注意信号线的走向、长度和宽度，以及电源线和地线的分布情况。
•保证信号完整性：在设计中要考虑信号的传输完整性，避免信号受到干扰或衰减。
可以采用屏蔽、隔离和阻抗匹配等技术手段来提高信号完整性。
•布局紧凑：由于FPC相对较小巧，可以在设计中尽量紧凑布局，节省空间。
但同时也要考虑到布线的可靠性和维修的便捷性。
•引脚分配合理：在拼版设计中，需要合理分配引脚位置，方便连接其他模块或部件，并且避免引脚之间的干扰。
•考虑可靠性和制造工艺：在设计过程中要考虑到FPC的可靠性和制造工艺。
例如，在连接处可以采用焊接或压接方式来增加连接的稳定性。
4. 拼版设计步骤进行FPC拼版设计时，可以按照以下步骤进行：步骤一：确定设计需求根据实际需求确定FPC的设计要求，包括电路结构、尺寸和布局等。
步骤二：绘制电路原理图根据设计需求，绘制FPC的电路原理图。
在原理图中标注信号线、电源线和地线等，并确定引脚分配情况。
步骤三：进行布局设计根据电路原理图进行布局设计，将各个模块或部件放置在合适的位置。

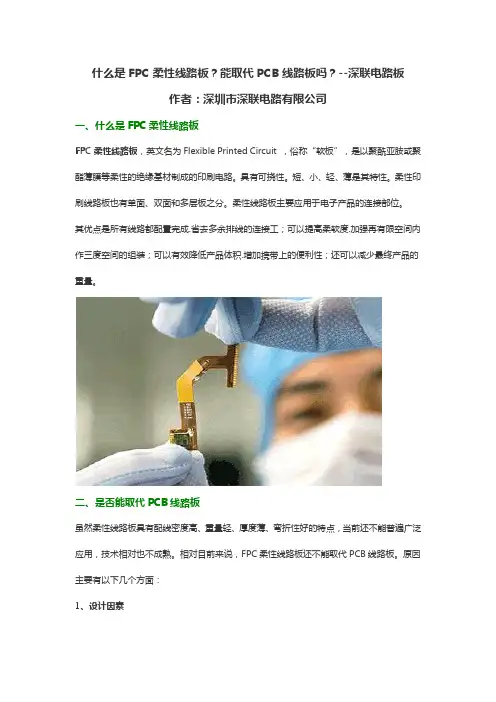

什么是FPC柔性线路板？能取代PCB线路板吗？--深联电路板
什么是FPC柔性线路板？能取代PCB线路板吗？--深联电路板
作者：深圳市深联电路有限公司
一、什么是FPC柔性线路板
FPC柔性线路板，英文名为Flexible Printed Circuit ，俗称“软板”，是以聚酰亚胺或聚酯薄膜等柔性的绝缘基材制成的印刷电路。
具有可挠性。
短、小、轻、薄是其特性。
柔性印刷线路板也有单面、双面和多层板之分。
柔性线路板主要应用于电子产品的连接部位。
其优点是所有线路都配置完成.省去多余排线的连接工；可以提高柔软度.加强再有限空间内作三度空间的组装；可以有效降低产品体积.增加携带上的便利性；还可以减少最终产品的重量。
二、是否能取代PCB线路板
虽然柔性线路板具有配线密度高、重量轻、厚度薄、弯折性好的特点，当前还不能普遍广泛应用，技术相对也不成熟。
相对目前来说，FPC柔性线路板还不能取代PCB线路板。
原因主要有以下几个方面：
1、设计因素
对于需要使用插件元件的PCB，只能采用刚性板，就是你说的硬板；不少有受力要求的PCB，只能使用刚性板
2、成本因素
柔性板的成本目前还是比刚性板高很多，不止一倍。
3、制造因素
刚性板的直通率比柔性板更高
FPC柔性线路板具有其特殊的优势，但其技术还需要继续提升进步。
我国起步较晚有待迎头赶上。
有朝一日科技会发展到FPC柔性线路板取代PCB线路板。
FPC板面常见的缺陷及解决办法
1.FP C柔性线路板线条间或单根线条侧面显影后产生气泡主要原由：两根或多根线条间起气泡主假如因为线条间距过窄且线条过高，网印时使阻焊料没法印到基材上，以致阻焊料与基材间有空气或潮气存在，在固化和曝光时气体受热产生膨胀惹起单根线条主假如因为线条过高惹起，在刮刀与线条接触时，线条过高，刮刀与线条间的角度增大，使阻焊料没法印到线条根部，使线条根部侧面与阻焊层间有气体存在，受热后产生气泡。
解决方法：网印时应目检网印料能否完整印到基材及线条侧壁，电镀时严格控制电流。
2.FP C柔性线路板孔里有阻焊和图形有针孔主要原由： FPC柔性线路板在网印时没有实时印纸，造成网版聚积剩余油墨过多，在刮刀压力下把剩余油墨印入孔内，还有丝网目数太低，也会造成孔里阻焊。
照相底版上有污物造成 FPC柔性线路板在曝光过程中应见光的部分没有见光，造成图形有针孔。
解决方法：实时印纸和采用高网目的丝网制版；曝光过程中常常检查照相底版的洁净度。
3.FP C柔性线路板阻焊层下铜箔线条上有发黑的迹象主要原由： FPC柔性线路板在擦板后水未烘干，印阻焊前印制板表面被液体溅过或是用手模过。
解决方法：网印时目检印制板两面铜箔能否有氧化现象。
4.FP C柔性线路板表面有污物和不平均主要原由：表面有污物是空气中的飞毛等杂物造成的，表面不平均是因为在网印时没有注意实时印纸，消除网版的剩余油墨，造成表面不平均现象。
解决方法：干净间要充足保证操作者的洁净度，防止没关人员穿行干净间，按期打扫干净间，在网印时实时印纸消除网版的剩余油墨。
5. FP C柔性线路板有重影和龟裂的现象主要原由：重影是因为在网印时 FPC柔性线路板定位不牢和网版上的残墨没有实时去掉聚积到印制板上造成整个FP C焊盘旁边有规律的墨点存在，龟裂是因为在 FPC曝光过程中，曝光量不足，造成板面有渺小裂纹。
解决方法：用定位销固定坚固和实时印纸去掉网版上的残墨；测曝光量使曝光灯能量，曝光时间等参数综合值达到９~11 级曝光级数之间，在这个范围内就不会出现龟裂。
柔性线路板材料特性
柔性线路板材料特性FPCB又称柔性印刷电路板，也有简称「软板」，与硬质、无法挠曲运用的PCB或HDI，构成一软、一硬的鲜明材料特质对比，在如今电子产品规划中，已经成为适当常见的软、硬互用的混合运用弹性，而本文将针对「软板」之「软」的特性，从材料、制程与关键组件的角度进行评论，一起阐明软板的运用约束。
柔性软板FPCB材料特性软板线路板的产品特性，除了材料柔软外，其实还有质地轻盈、构型为极薄／极轻的结构，材料能够经屡次挠曲而不会呈现硬质PCB的绝缘材断裂情况，而软板的软性塑料基材与导线布设方式，让软板无法因应过高的导通电流、电压，因此在高功率的电子电路使用上简直看不到软板规划，反而在小电流、小功率的消费性电子产品，软板的运用量则适当大。
由于软板的本钱仍受关键材料PI的左右，单位本钱较高，因此在进行产品规划时，通常不会以软板作为首要载板运用，而是局部地使用需求「软」特性的关键规划上，例如数字相机电子变焦镜头的软板使用，或是光驱读取头电子电路的软板材料，都是因应电子组件或是功用模块有必要运动运行、硬质电路板原料较无法配合的情况下，实行软板电路进行规划的实例。
早期多用于航天、军事用处今在消费性电子使用大放异彩。
在60时代，软板的运用就适当常见了，其时软板成品单价高，虽有质轻、可弯曲、薄小特性，但单位本钱仍高居不下，其时仅用于高科技、航天、军事用处为多。
90时代后期软板开始很多于消费性电子产品使用，而2000年前后软式电路板生产国以美国、日本为多，首要是软板材料在美、日首要供货商操控下，加上材料的约束，让软式电路板的本钱居高不下。
PI又称「聚亚酰胺」，在PI之中从它耐热性，分子构造的不同，可分成全芳香族PI、半芳香族PI等不同构造，全芳香族PI归于直链型，材料有不融与不融和热塑性之物质，不融材料特性在生产时无法射出成形，但材料却能够紧缩、烧结成型，而另一种即可采射出成形生产。
半芳香族的PI，在Polyetherimide就使归于此类材料，Polyetherimide一般具热塑性，可射出成型进行制造。
FPC（柔性线路板
FPC（柔性线路板一、《FPC材料》1、覆盖膜：由基材+胶组合而成，基材分PI与PET。
膜胶厚均为（15um-50um）25μm的保护膜会使电路板比较硬，但价格比较便宜。
对于弯折比较大的电路板，最好选用13μm的保护膜2、油层：感光油墨(分亮油与哑光油)将产品表面不需电镀的铜箔与基材涂阻焊油墨，厚度为（10um-20um），3、铜箔：分电解铜与压延铜两种，两者特性（压延铜强度高，耐弯折，但价格较贵；电解铜价格便宜得多，但强度差，易折断，一般用在很少弯折的场合）。
厚度一般为1/3Oz、1/2Oz、1Oz、2Oz （注：1Oz=0.035mm）.选用压延铜时，要注意铜箔的压延方向要与电路板的主要弯曲方向一致。
4、AD胶：环氧树脂热固胶，厚度一般为0.0125mm、0.02mm 等分为环氧树脂和聚乙烯两种，都为热固胶。
聚乙烯的强度比较低，如果希望电路板比较柔软，则选择聚乙烯（覆盖膜的胶与铜箔基材的胶相同）5、基材：分PI与PEI两种，两者区别（PI耐燃性佳、是一种耐高温，高强度的高分子材料、它可以承受400摄氏度的温度10秒钟，价格高；PEI材料不耐高温，超过80℃会软化、价格低，其它的性能可满足一般的生产工艺要），厚度一般为0.50mil、1mil、2mil，注（1mil=0.0254mm）25μm厚的基材价格最便宜，应用也最普遍。
如果需要电路板硬一点，应选用50μm的基材。
反之，如果需要电路板柔软一点，则选用13μm的基材。
6、3M胶：分压敏胶/热敏胶/导电胶等，其中压敏胶不耐高温，贴合后轻轻滚压使胶与产品结合；热敏胶是通过热压/快压后达到的粘合效果；导电胶是有接地要求才用到的。
胶分为3M200、 3M467、3M468、3M9471、3M9495、3M68532等，厚度一般为（0.05mm-0.10mm） 3M胶分（有基材跟无基材）3M胶在粘贴时理想温度为15-38度左右，不能低于10度左右。
7、离型纸：避免3M胶沾附异物、便于作业。
fpc材料
fpc材料FPC材料，全名为Flexible Printed Circuit，是一种由柔性基材制成的印刷电路板。
它与传统的硬质电路板相比，具有更高的柔韧性和可折叠性，适用于一些弯曲和紧凑空间的应用。
FPC材料主要由导电薄膜、介质基材和覆盖层组成。
导电薄膜通常由铜箔制成，其具有良好的导电性能和适量的柔韧性，使得FPC可以在不损失电性能的情况下进行弯曲和折叠。
介质基材一般使用聚酰亚胺（PI）材料，该材料具有耐高温、耐化学腐蚀和优异的电绝缘性能，可保护电路不受外界的干扰。
覆盖层主要是为了保护导电薄膜和介质基材，通常使用聚酰亚胺或聚酯薄膜。
FPC材料具有以下几个优点：第一，高柔韧性。
相较于传统的硬质电路板，FPC材料可以进行弯曲、折叠，甚至可以被卷起来。
这使得FPC可以适应更复杂的设计和更紧凑的空间布局。
第二，较低的重量。
FPC材料相对较轻，由于其薄型设计，其在应用中可以减少整体重量，特别适用于一些对重量有要求的应用场景。
第三，多元化的应用。
FPC材料可以广泛应用于手机、平板电脑、可穿戴设备、汽车电子、医疗设备等领域。
随着电子产品的迅速发展和多样化需求的崛起，FPC材料为产品提供了更好的解决方案。
第四，高可靠性。
FPC材料采用多层覆铜的结构，可以提供良好的电性能和电热性能。
此外，FPC材料还具有较好的抗振动、抗冲击和抗高温性能，能够在恶劣环境下稳定工作。
第五，低功耗。
FPC材料具有低电阻、低电容和低互感特性，可以降低功耗和电磁干扰。
这对于一些对能耗有严格要求的电子产品来说尤为重要。
尽管FPC材料具有许多优点，但也有一些局限性。
首先，FPC材料的制造过程相对复杂，需要专门的设备和技术。
其次，FPC材料的成本相对较高，对于一些成本敏感的产品可能不太适用。
此外，FPC材料的抗化学腐蚀性能相对较差，对一些特殊环境下的腐蚀有一定的风险。
综上所述，FPC材料以其高柔韧性、轻量化、多元化的应用以及高可靠性等优点成为电子产品设计中不可或缺的一部分。
FPC柔性电路板(Flexible Printed Circuit)
FPC柔性电路板（Flexible Printed Circuit）柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。
具有配线密度高、重量轻、厚度薄、弯折性好的特点。
产前处理在生产过程中，为了防止开短路过多而引起良率过低或减少钻孔、压延、切割等粗工艺问题而导致的FPC板报废、补料的问题，及评估如何选材方能达到客户使用的最佳效果的柔性线路板。
产前预处理显得尤其重要。
产前预处理，需要处理的有三个方面，这三个方面都是由工程师完成。
首先是FPC板工程评估，主要是评估客户的FPC板是否能生产，公司的生产能力是否能满足客户的制板要求以及单位成本；如果工程评估通过，接下来则需要马上备料，满足各个生产环节的原材料供给，最后，工程师对：客户的CAD结构图、gerber线路资料等工程文件进行处理，以适合生产设备的生产环境与生产规格，然后将生产图纸及MI（工程流程卡）等资料下放给生产部及文控、采购等各个部门，进入常规生产流程。
生产流程双面板制开料→钻孔→PTH→电镀→前处理→贴干膜→对位→曝光→显影→图形电镀→脱膜→前处理→贴干膜→对位曝光→显影→蚀刻→脱膜→表面处理→贴覆盖膜→压制→固化→沉镍金→印字符→剪切→电测→冲切→终检→包装→出货单面板制开料→钻孔→贴干膜→对位→曝光→显影→蚀刻→脱膜→表面处理→贴覆盖膜→压制→固化→表面处理→沉镍金→印字符→剪切→电测→冲切→终检→包装→出货1.开料：将整卷或大面积材料裁切成设计加工所需要的尺寸。
注意：材料型号、尺寸；材料加工面向（CVL、BOD、CU等有面向）；材料皱折，污染。
2.钻孔：在线路板上钻出客户所需要的孔位及后续制程所需要之孔位，主要包括：标识孔、组装孔、定位孔、导通孔、对位孔。
注意：钻孔文件的正确使用；钻针放置排布及钻针质量；孔内有无毛边，孔径大小，漏钻等。
3.PTH（Plating Through Hole）:在铜箔之间的胶层上镀上一层鈀离子，作为后续镀铜的电镀介质。
软性板(FPC)常识
软性板（FPC）常识柔性印刷电路板（Flexible Printed Circuit Board）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点。
例如它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。
利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。
因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。
FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
柔性印刷线路板有单面、双面和多层板之分。
所采用的基材以聚酰亚胺覆铜板为主。
此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。
双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。
指标名称参数值基材厚度（μm）聚酰亚胺25，35，50聚酯25，50，75，100铜导体厚度（μm）18，35，50，70，105最小线宽线距（mm）0.1/0.1最小孔径（mm）0.3最大单片产品尺寸（mm×mm）350×350抗剥强度（n/mm） 1.0绝缘电阻（MΩ ）﹥500绝缘强度（V/mm）﹥1000耐焊性聚酰亚胺260℃ 10秒聚酯243℃ 5秒手机折叠处FPC(AIR GAP)设计说明大家好，因为长期从事手机折叠处FPC的技术应用和营销工作，故对此方面的FPC设计有些许经验，在此与大家讨论一下。
其中涉及的一些技术参数以本公司规范为基准。
众所周知，手机折叠处用的FPC需要非常好的柔韧性，因为信息产业部对折叠手机的翻盖寿命要求是5万次，而目前国内的一线手机厂对此要求是8－10万次。
故FPC是影响折叠手机品质的关键因素。
FPC柔性电路板
FPC百科名片fpc按键FPC：柔性电路板(柔性PCB): 简称"软板", 又称"柔性线路板", 也称"软性线路板、挠性线路板"或"软性电路板、挠性电路板", 英文是"FPC PCB"或"FPCB,Flexible and Rigid-Flex".目录展开编辑本段FPC构造按照导电铜箔的层数划分，分为单层板、双层板、多层板、双面板等。
单层板的结构：这种结构的柔性板是最简单结构的柔性板。
通常基材+透明胶+铜箔是一套买来的原材料，保护膜+透明胶是另一种买来的原材料。
首先，铜箔要进行刻蚀等工艺处理来得到需要的电路，保护膜要进行钻孔以露出相应的焊盘。
清洗之后再用滚压法把两者结合起来。
然后再在露出的焊盘部分电镀金或锡等进行保护。
这样，大板就做好了。
一般还要冲压成相应形状的小电路板。
也有不用保护膜而直接在铜箔上印阻焊层的，这样成本会低一些，但电路板的机械强度会变差。
除非强度要求不高但价格需要尽量低的场合，最好是应用贴保护膜的方法。
双层板的结构：当电路的线路太复杂、单层板无法布线或需要铜箔以进行接地屏蔽时，就需要选用双层板甚至多层板。
多层板与单层板最典型的差异是增加了过孔结构以便连结各层铜箔。
一般基材+透明胶+铜箔的第一个加工工艺就是制作过孔。
先在基材和铜箔上钻孔，清洗之后镀上一定厚度的铜，过孔就做好了。
之后的制作工艺和单层板几乎一样。
双面板的结构：双面板的两面都有焊盘，主要用于和其他电路板的连接。
虽然它和单层板结构相似，但制作工艺差别很大。
它的原材料是铜箔，保护膜+透明胶。
先要按焊盘位置要求在保护膜上钻孔，再把铜箔贴上，腐蚀出焊盘和引线后再贴上另一个钻好孔的保护膜即可国宏欣FPC网编辑本段简介1、挠性线路板（挠性印制板）挠性线路板（挠性印制板）：英文Flexible Printed Circuit，缩写FPC，俗称软板。
软性电路板的缺点与优点
软性电路板的缺点与优点一、FPC的缺点：
（1）一次性初始成本高：由于软性PCB是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。
除非有特殊需要应用软性PCB外，通常少量应用时，最好不采用。
（2）软性PCB的更改和修补比较困难：软性PCB一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。
其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作。
（3）尺寸受限制：软性PCB在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽。
（4）操作不当易损坏：装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作. 二、FPC的优点：
柔性印刷电路板（Flexible Printed Circuit
Board）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点：（1）可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；
（2）利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。
因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；
（3）FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
上一篇：什么是高密度印制电路板?
（注：本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
FPC知识(柔性印刷电路板)
FPC知识培训1．FPC简介：大家都知道，FPC在手机中得到广泛应用，占有重要地位，它具有普通PCB所不具备的优势，可用来连接LCD与主板；侧键与主板的连接等。
FPC即柔性印刷电路板（Flexible Printed Circuit Board），是用柔性的绝缘基材（聚脂薄膜或聚酰亚胺）制成的印刷电路，具有许多硬性印刷电路板不具备的优点。
它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。
该种电路不但可随意弯曲，而且重量轻，体积小，散热性好，安装方便，冲破了传统的互连技术概念。
FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。
因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。
当然，FPC也具有很多缺点，例如机械强度小，易龟裂；制程设计困难；重加工的可能性低；检查困难；无法单一承载较重的部品；容易产生折、打、伤痕；产品的成本较高等等。
但是这些缺点远远不及它的优点给我们带来的好处，因此，它在电子及通讯行业得到日趋重视和广泛的应用。
2．FPC的材料：FPC主要由4部分组成：铜箔基板（Copper Film）、保护胶片（Cover Film）、补强胶片（PI Stiffener Film）、接着剂胶片（Adhesive Sheet）。
涉及到的具体材料如下：铜箔（copper）：基本分成电解铜与压延铜两种（手机FPC一般常用压延铜箔）。
厚度上常见的为1oz与1/2oz（1/2oz铜厚度=0.7 mil=0.018mm。
）。
基板胶片（base film）：常用材料为PI（聚酰亚胺）。
常见的厚度有1mil与1/2mil两种。
柔性PCB电路板FPC介绍
一、分类：
A：按基材和铜箔的结合方式划分：
1）；有胶柔性板:是指铜箔和基材之间是靠胶体粘合在一起的， 这是我们常用的一种。
2）；无胶柔性板: 和有胶柔性板的区别在与它的结合方式是利
用热压机把铜箔和基材压合在一起，相比来说它的柔韧性、铜箔 和基材的结合力、焊盘的平面度等参数要比有胶柔性板要好。但 它的价格比较高，一般只用在要求比较高的场合，如COF（CHIP ON FLEX，柔性板上贴装裸露苡片）等。
1)偏位：偏位是FPC生产中老问题，如银胶印刷，ACP印刷；特别
是线路和导电孔。主要是由于钻孔、曝光等操作不当所导致。 2）露铜：包括刮伤露铜、电镀不良、导电胶剥落等。这个很重要， 因为在检验中所有的露铜都不允许。 3）开、短路，线路氧化和脏污，异物等。
八、FPC的检测
一、检测设备或工具：二次元、拉力测试机、高阻机、万用表、千分尺、 3M胶带、膜厚计等。 二、检测项目： 1）外观：如露铜不允许；开、短路不允许；线路异色、氧 化、刮 伤、缺口、压痕、针孔、气泡、裂绦、线细等；还有异物、脏点、偏位 等常见问题。 2）性能：如导电性，耐弯折性，表面涂覆抗剥强度，耐焊性，绝 缘电阻，拉力测试等。 三、标准：所有测试项目需附合国际IPC标准（重要的是符合客户要求）
主要参数:
屏蔽挠性印制电路(FPC)
最大加工板面积：双面25cm×50cm；单面25cm×60cm；多层 25cm×25cm；成型公差：±0.05mm 表面处理方式：
电镀金：0.03-0.1um
FPC材料,旨在制造无卤FPC. 化学金：0.03-0.1um 电镀纯锡：4-20um
覆铜板、涂覆层、粘结片和增强板等无卤
FPC制程中常见不良因素
FPC制程中常见不良因素在FPC（柔性印刷电路）制程中，常见的不良因素包括以下几个方面：1. 材料问题：材料是FPC制程的基础，而使用劣质或不合格的材料会直接影响到产品质量。
例如，基材的厚度不均匀、柔韧度不够或表面有缺陷等都会导致制程中的不良。
2. 印刷问题：印刷是FPC制程中的一个重要步骤，而不良的印刷会直接影响到导线的连接和绝缘层的性能。
常见的印刷问题包括图形失真、线宽不一致、线间距不符合要求等。
3. 焊接问题：焊接是FPC制程中连接电子元件的关键步骤，而不良的焊接会导致电子元件与FPC之间的连接不牢固，甚至出现接触不良或短路等问题。
常见的焊接问题有焊点不完整、焊接温度不稳定或焊盘设计不良等。
4. 切割问题：在FPC制程中，切割是将制成好的FPC板切割成需要的尺寸的步骤。
然而，不良的切割会导致切割边缘不平整、切割过深或切割过浅等问题，影响到产品的外观和实用性。
5. 测试问题：最后一个环节是对FPC产品进行测试，以确保其质量符合要求。
不良的测试会导致缺陷产品进入市场，给消费者带来损失。
常见的测试问题包括测试设备故障、测试程序不完善或测试指标不准确等。
综上所述，FPC制程中的不良因素主要包括材料问题、印刷问题、焊接问题、切割问题和测试问题。
在FPC制程中，为了确保产品质量和性能，必须对这些不良因素进行有效的预防和控制。
延续上述所说的FPC制程中常见不良因素，以下是关于每个因素的详细解释和有效控制措施：1. 材料问题：在FPC制程中，选择高质量的基材和覆盖层材料至关重要。
首先，基材的厚度应均匀，以确保整个FPC板的弯曲性和柔韧性一致。
其次，基材表面应无异物、凹凸或损伤，以防止材料在制程中的破裂或损坏。
另外，覆盖层材料的粘附性和耐磨性也必须符合要求，以确保FPC板的绝缘和保护功能。
要解决材料问题，厂商应严格选择和采购合格的材料，并确保供应商提供的材料符合相关标准和要求。
2. 印刷问题：在FPC制程中，印刷是将导线层印在基材表面的关键步骤。
FPC基本结构及特性介绍
FPC基本结构及特性介绍FPC（Flexible Printed Circuit）是指柔性印刷电路板，它是一种用在电子设备中的柔性基板。
相比传统的刚性电路板，FPC具有更好的柔性和可弯曲性，使得它能够适应更多的设计需求。
本文将介绍FPC的基本结构以及其特性。
FPC的基本结构由导电层、绝缘层和保护层组成。
导电层是FPC中最关键的部分，它通常由铜箔制成。
铜箔具有良好的导电性能和机械强度，可以传输电流和信号。
绝缘层通常由聚酰亚胺（PI）材料制成，它具有优良的电绝缘性能和耐高温性能，能够保护导电层。
保护层通常由覆盖在绝缘层上的聚合物材料制成，用于保护FPC免受外界物理损伤。
FPC具有以下几个特性：1.柔性：FPC的材料和结构使得它具有很好的柔性和可弯曲性。
这使得FPC能够适应更多的设计需求，可以弯曲、折叠和扭曲，适应不规则空间的布局需求。
2.轻薄：FPC相比传统的刚性电路板更加轻薄。
由于FPC使用的是薄型材料，它的整体厚度较低，可以在空间受限的情况下使用。
3.高密度连接：FPC可以实现高密度的电路连接。
由于FPC可以进行多层堆叠，同时使用微细导线和细间距的焊盘，使得FPC能够实现复杂的电路布线和信号传输。
4.耐高温性能：FPC使用的聚酰亚胺材料具有良好的耐高温性能，可以承受高温环境下的工作。
这使得FPC在一些需要耐热的应用中得到广泛应用，例如汽车电子、航空航天等领域。
5.可靠性：FPC具有良好的可靠性和稳定性。
由于FPC采用的是可靠的材料和制造工艺，能够抵抗振动、冲击和温度变化的影响，同时也具有较高的抗腐蚀性能，能够在恶劣环境下工作。
6.生产制造效率高：FPC的制造过程采用印刷技术和自动化设备，相比传统的刚性电路板制造工艺更加简单、快速和高效。
这使得FPC的生产制造周期较短，适用于大批量生产。
总结起来，FPC是一种具有柔性、轻薄、高密度连接、耐高温、可靠性高和制造效率高等特点的电路板。
由于这些特性，FPC在电子设备中得到了广泛应用，例如手机、平板电脑、相机等消费电子产品，以及汽车、航空航天、医疗设备等领域。
FPC板面常见的缺陷及解决办法
1. FP C柔性线路板线条间或单根线条侧面显影后产生气泡主要原因：两根或多根线条间起气泡主要是由于线条间距过窄且线条过高，网印时使阻焊料无法印到基材上，致使阻焊料与基材间有空气或潮气存在，在固化和曝光时气体受热产生膨胀引起单根线条主要是由于线条过高引起，在刮刀与线条接触时，线条过高，刮刀与线条间的角度增大，使阻焊料无法印到线条根部，使线条根部侧面与阻焊层间有气体存在，受热后产生气泡。
解决方法：网印时应目检网印料是否完全印到基材及线条侧壁，电镀时严格控制电流。
2. FP C柔性线路板孔里有阻焊和图形有针孔主要原因：FP C柔性线路板在网印时没有及时印纸，造成网版堆积残余油墨过多，在刮刀压力下把残余油墨印入孔内，还有丝网目数太低，也会造成孔里阻焊。
照相底版上有污物造成FP C柔性线路板在曝光过程中应见光的部分没有见光，造成图形有针孔。
解决方法：及时印纸和选用高网目的丝网制版；曝光过程中经常检查照相底版的清洁度。
3. FP C柔性线路板阻焊层下铜箔线条上有发黑的迹象主要原因：FP C柔性线路板在擦板后水未烘干，印阻焊前印制板表面被液体溅过或是用手模过。
解决方法：网印时目检印制板两面铜箔是否有氧化现象。
4. FP C柔性线路板表面有污物和不均匀主要原因：表面有污物是空气中的飞毛等杂物造成的，表面不均匀是因为在网印时没有注意及时印纸，清除网版的残余油墨，造成表面不均匀现象。
解决方法：洁净间要充分保证操作者的清洁度，避免无关人员穿行洁净间，定期打扫洁净间，在网印时及时印纸清除网版的残余油墨。
5. FP C柔性线路板有重影和龟裂的现象主要原因：重影是因为在网印时FP C柔性线路板定位不牢和网版上的残墨没有及时去掉堆积到印制板上造成整个 FP C焊盘旁边有规律的墨点存在，龟裂是由于在FP C曝光过程中，曝光量不足，造成板面有细小裂纹。
解决方法：用定位销固定牢固和及时印纸去掉网版上的残墨；测曝光量使曝光灯能量，曝光时间等参数综合值达到９ ~11级曝光级数之间，在这个范围内就不会出现龟裂。
fpc芯片
fpc芯片FPC芯片，即柔性印刷电路芯片（Flexible Printed Circuit Chip），是一种使用柔性基底材料制成的集成电路芯片。
相比传统的硅片芯片，FPC芯片具有更高的柔韧性和可弯曲性，可以适应各种复杂的曲线和曲面结构，因此在电子产品设计中有广泛的应用。
FPC芯片采用了柔性基底材料，通常是聚酰亚胺（PI）或聚酯（PET），这些材料具有优异的耐高温、耐腐蚀和绝缘性能，可以在复杂的工作环境下稳定工作。
同时，FPC芯片还通过一系列的薄膜层叠、电路线路印刷、金属化等工艺制成，使得其具有较高的电气性能和连接可靠性。
FPC芯片的一大优势是其优异的柔韧性能。
由于其采用了柔性基底材料，FPC芯片可以在各种形状的电子设备中应用，如手机、平板电脑、可穿戴设备等。
相比传统的硅片芯片，FPC芯片可以更好地适应设备的曲线和曲面结构，使得设备的整体结构更加紧凑和轻薄。
另外，FPC芯片在适应形状的同时，也具有良好的信号传输和电气性能。
柔性基底材料具有低介电常数和低介电损耗，能够有效减少信号传输的干扰和衰减，提高信号传输的可靠性和速率。
而FPC芯片的金属化工艺和线路印刷技术也保证了其具有较低的电阻和电感，提高了信号的稳定性和响应速度。
此外，FPC芯片还具有较高的可靠性和耐久性。
由于没有松弛应力和脱粉的问题，FPC芯片可以在长时间的使用中保持电气性能的稳定。
同时，柔性基底材料的高耐高温性和耐腐蚀性保证了FPC芯片在各种严苛的工作环境下都可以正常工作。
然而，FPC芯片也存在一定的缺点和挑战。
首先，FPC芯片的制造工艺相对复杂，需要多道工序和高技术要求，导致生产成本较高。
其次，FPC芯片在尺寸和集成度上受限于柔性基底材料的性能和工艺，目前难以实现与硅片芯片相同的高集成度和小尺寸化。
再者，FPC芯片在可靠性和耐久性方面仍然有待改进，特别是在高温和高振动环境下的可靠性仍然是一个挑战。
综上所述，FPC芯片作为柔性电子领域的重要组成部分，具有不可忽视的优势和应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FPC柔性印刷电路板的缺点与优点
一、FPC的缺点：
（1）一次性初始成本高
由于软性PCB是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。
除非有特殊需要应用软性PCB外，通常少量应用时，最好不采用。
（2）软性PCB的更改和修补比较困难
软性PCB一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。
其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作。
（3）尺寸受限制
软性PCB在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽。
（4）操作不当易损坏
装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作.
二、FPC的优点：
柔性印刷电路板（Flexible Printed Circuit Board）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点：
（1）可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；
（2）利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。
因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；
（3）FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结
合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
