汽车倒车雷达ppt课件

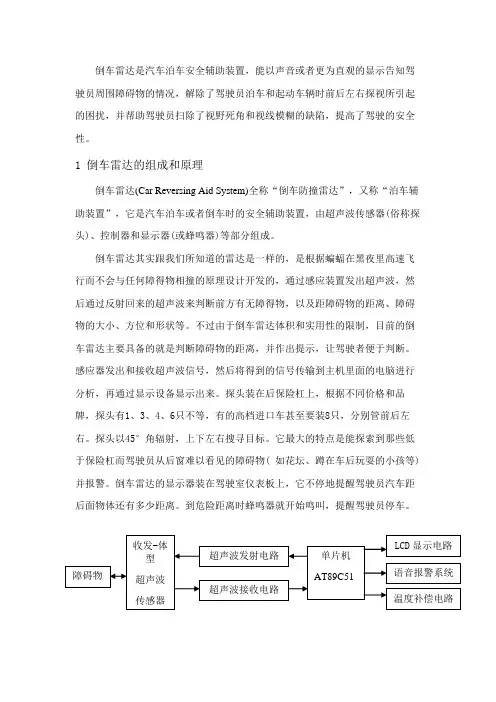

汽车倒车雷达
倒车雷达是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了驾驶的安全性。
1 倒车雷达的组成和原理倒车雷达(Car Reversing Aid System)全称“倒车防撞雷达”，又称“泊车辅助装置”，它是汽车泊车或者倒车时的安全辅助装置，由超声波传感器(俗称探头)、控制器和显示器(或蜂鸣器)等部分组成。
倒车雷达其实跟我们所知道的雷达是一样的，是根据蝙蝠在黑夜里高速飞行而不会与任何障得物相撞的原理设计开发的，通过感应装置发出超声波，然后通过反射回来的超声波来判断前方有无障得物，以及距障碍物的距离、障碍物的大小、方位和形状等。
不过由于倒车雷达体积和实用性的限制，目前的倒车雷达主要具备的就是判断障碍物的距离，并作出提示，让驾驶者便于判断。
感应器发出和接收超声波信号，然后将得到的信号传输到主机里面的电脑进行分析，再通过显示设备显示出来。
探头装在后保险杠上，根据不同价格和品牌，探头有1、3、4、6只不等，有的高档进口车甚至要装8只，分别管前后左右。
探头以45°角辐射，上下左右搜寻目标。
它最大的特点是能探索到那些低于保险杠而驾驶员从后窗难以看见的障碍物( 如花坛、蹲在车后玩耍的小孩等)并报警。
倒车雷达的显示器装在驾驶室仪表板上，它不停地提醒驾驶员汽车距后面物体还有多少距离。
到危险距离时蜂鸣器就开始鸣叫，提醒驾驶员停车。
按探头分，倒车雷达有粘贴式、钻孔式和悬挂式三种。
粘贴式探头后有层胶，可直接粘在后保险杠上。
钻孔式探头，是在保险杠上打一个洞，然后把探头嵌进去。
悬挂式探头主要用于货车。
从显示器分，有数字显示、颜色显示和蜂鸣三种。
数字式显示器是一只如BP 机大小的盒子，安装在驾驶室仪表板上，距离直接用数字显示，精确到0.01mm，让驾驶员一目了然。
它会提醒驾驶员：1.5～0.8m为安全区；0.8～0.3m 为适当区；0.3～0.1m为危险区。
汽车倒车技术(第三讲)
倒车雷达简介
喇叭
蜂鸣器
数码波段
发展历程
液晶荧屏
DVD影像
• 倒车雷达的组成
一、超声波传感器 对车后部的障 碍物信息进行捕捉 ，并发送给智能控 制盒进行处理。体 积非常小，一般安 装在车尾。
• 倒车雷达的原理
报警装置
发射器
控制器
接收器
发射波 反射波 障 碍 物
激光器种类繁多，按工作物质分类： 固体激光器（如红宝石激光器） 气体激光器（如氦-氖气体激光器、二氧化碳 激光器） 半导体激光器（如砷化镓激光器） 液体激光器。
固体激光器
它的工作介质为固态物质。特点是体积小而坚固，功
率大。目前，输出功率可达几十兆瓦。常用的固体激光器 有红宝石激光器。 液体激光器
•
激光
某些物质原子中的粒子受光或电的激发，由低能级 的原子跃迁为高能级原子，当高能级原子的数目大于低
能级原子的数目，并由高能级跃迁回低能级时，就发射
出相位、频率、方向等完全相同的光，即激光。 是20世纪60年代出现的最重大科技成就之一，具有 高方向性、高单色性和高亮度三个重要特性。激光波长 从0.24μm到远红外整个光频波段范围。
②
若采用无线电波测量，其误差比激光测距误差大得多。 在激光测距的基础上，发展了激光雷达。
特点：对时间测量精度要求高，适于测量超长距离 应用：建筑测绘、桥梁监测、军事探测、野外勘探、 天体测量
实例：地球到月球距离（分辨力：1m）
2）相位差测距法
原理：激光器向被测目标发出连续激光脉冲，返回发射 端接收。 激光器 被测目标 c---光速 f0---脉冲频率 Φ ---相位差
• 超声测距原理
• 超声波发射器向某一方向发射超声波，在发射时 刻的同时开始计时，超声波在空气中传播，途中 碰到障碍物就立即返回来，超声波接收器收到反 射波就立即停止计时。超声波在空气中的传播速 度为340m/s，根据计时器记录的时间t，就可以 计算出发射点距障碍物的距离(s)，即：
超声波检测的倒车雷达讲解
超声波检测的倒车雷达讲解倒车雷达（Car Reversing Aid Systems）的全称是“倒车防撞雷达”，也称“泊车辅助装置”，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了安全性。
系统工作原理倒车雷达只需要在汽车倒车时工作，为驾驶员提供汽车后方的信息。
由于倒车时汽车的行驶速度较慢，和声速相比可以认为汽车是静止的，因此在系统中可以忽略多普勒效应的影响。
在许多测距方法中，脉冲测距法只需要测量超声波在测量点与目标间的往返时间，实现简单，因此本系统采用了这种方法。
如图1所示，驾驶员将手柄转到倒车档后，系统自动启动，超声波发送模块向后发射40kHz的超声波信号，经障碍物反射，由超声波接收模块收集，进行放大和比较，单片机AT89C2051将此信号送入显示模块，同时触发语音电路，发出同步语音提示，当与障碍物距离小于1m、0.5m、0.25m 时，发出不同的报警声，提醒驾驶员停车。
图1 系统工作原理框图图2 超声波发送模块电路[NextPage]硬件设计1 超声波发送模块设计超声波发送器包括超声波产生电路和超声波发射控制电路两个部分，超声波探头（又称“超声波换能器”）选用CSB40T，可采用软件发生法和硬件发生法产生超声波。
前者利用软件产生40kHz的超声波信号，通过输出引脚输入至驱动器，经驱动器驱动后推动探头产生超声波。
这种方法的特点是充分利用软件，灵活性好，但需要设计一个驱动电流在100mA以上的驱动电路。
第二种方法是利用超声波专用发生电路或通用发生电路产生超声波信号，并直接驱动换能器产生超声波。
这种方法的优点是无须驱动电路，但缺乏灵活性。
本设计采用第一种方法产生超声波，电路设计如图2所示。
40kHz的超声波是利用555时基电路振荡产生的。
其振荡频率计算式为f=1.43/((R 9+2·R 10)·C 5)。
《倒车雷达》课件
调整设置
根据需要，可以调整倒 车雷达的灵敏度和报警 音音量。
注意事项
A
定期检查
定期检查倒车雷达的线路和传感器是否正常工 作，避免因长时间使用或环境因素导致性能下 降。
避免碰撞
在洗车或擦车时，注意不要让水溅到倒车 雷达上，以免影响其正常工作。
B
C
更换电池
如果倒车雷达使用电池供电，注意定期更换 电池，确保其正常工作。
谢谢聆听
02
03
按安装方式
外挂式、隐藏式、原厂式 。
按功能
基础型、标准型、豪华型 。
按探测方式
单探头、四探头、六探头 。
02 倒车雷达的安装与使用
安装步骤
选择安装位置 开孔
固定传感器 连接线路 调试
根据车型和喜好，选择合适的安装位置，通 常在后保险杠上。
使用开孔器在选定位置开孔，注意避开车辆 的油路、电路和排水管道。
将传感器固定在开好的孔内，确保传感器与 地面平行。
将倒车雷达的线路连接到车辆的倒车灯线上 ，可以使用专用卡箍固定。
安装完成后，进行调试，确保雷达能够准确 探测到障碍物。
使用方法
启动车辆 启动车辆，挂入倒挡。
观察显示屏
观察倒车雷达的显示屏 ，了解障碍物的距离和 方位。
听报警声
当有障碍物接近时，倒 车雷达会发出报警声， 根据声音判断距离和方 位。
遵循法律法规
在使用倒车雷达时，应遵循当地的法律法规 和安全标准，不得随意改装或改变车辆的结 构。
D
பைடு நூலகம்
倒车雷达的维护与保养
03
日常维护
清洁表面
保持倒车雷达探头的表面 清洁，避免污垢、灰尘等 影响其正常工作。
汽车倒车雷达(PPT32页)
汽车美容装潢
液晶荧屏显示
汽雷达把后视镜、倒车雷达、免提 电话、温度显示和车内空气污染显示等多项功能 整合在一起，并设计了语音功能，是 目前市面上最先进的倒车雷达系统。
点评：因为其外形就是一块倒车镜，所以 可以不占用车内空间，直接安装在车内倒视镜的 位置。而且颜色款式多样，可以按照个人需求和 车内装饰选配，不过价格稍高，在1000~2000 元之间。
汽车美容装潢
魔幻镜倒车雷达
汽车美容装潢
第六代 无线倒车雷达 全新无线液晶倒车雷达，融无线连接、 倒车雷 达、彩色液晶显示、BP警示音、于一体。
特点： 1.雷达测距,数码显示。 2.无线连接---主机和显示器之间无线连接， 省去拆卸车内装饰麻烦，安装更容易。 3.彩屏显示------彩屏显示，高贵典雅。 4.BiBiBi三级心跳报警音。 5.动感车模------真实车模，车后探头方位闪动， 智辨左右。 6.全天侯设计，可以适应不同的环境。
汽车美容装潢
（1）探头 探头装在后保险杠上，根据不同价格和品牌，
探头有二、三、四、六只不等，分别管前后左右。 探头以45度角辐射，上下左右搜寻目标。它最大 的好处是能探索到那些低于保险杠而司机从后窗 难以看见的障碍物，并报警，如花坛、蹲在车后 玩耍的小孩等。
汽车美容装潢
探头安装部位
8个
前4后4
6个
汽车美容装潢
汽车美容装潢
工作原理
汽车美容装潢
车后探头 倒车时，车后探头启动，发出超声波，当超声
波遇到障碍物将会反射回来，雷达接收并计算， 通过声音，数字，光条等提示万式，提示驾驶者 障碍物的距离。 车前探头
车前进时，刹车时，车前的探头启动，探测障 碍物。松开刹车，车前探头会延时工作2 0秒左 右，方停止工作。车前的探头，在小地万转弯， 堵车时，进入停车场时尤显示优势。
倒车雷达-你不知道的事儿概要
加州的街道上成功试验行驶。该集团希望这款汽车将
来正式面世及普及之后，有助解决交通挤塞的问题，
并减少交通意外。 谷歌软件工程师特龙说，这款汽车
的车顶安装了多部摄录机，车上配备雷达感应器和激
光距离搜寻器，可以“看到”周围的交通和路面情况。
在街上行驶时，这款汽车基本上懂得自动操作和行驶，
但车上有一名受过训练的司机，随时接手控制汽车，
前（和前置摄像头一同配合
测量）后左右各个物体间的
距离。
左后轮传感器帮助定位 前后雷达帮助测距
主控电脑
自动驾驶汽车最重
要的主控电脑被安排在
后车厢，这里除了用于
运算的电脑外，还有拓
普康（拓普康是日本一
家负责工业测距和医疗
器械的厂商）的测距信
息综合器，这套核心装
备将负责汽车的行驶路
线、方式的判断和执行。
谷歌工程师主导研制并安装汽车 自动驾驶成熟技术设备的汽车。 可以依靠人工智能、视觉计算、 雷达、监控装置和全球定位系统 协同合作，让电脑在没有任何人 类主动的操作下，自动安全地操 作机动车辆。
结构性能 自动驾驶汽车使用 视频摄像头、雷达传感器，以及 激光测距器来了解周围的交通状 况，并通过一个详尽的地图（通 过有人驾驶汽车采集的地图）对 前方的道路进行导航。这一切都 通过谷歌的数据中心来实现，谷 歌的数据中心能处理汽车收集的 有关周围地形的大量信息。
倒车雷达
简介：
倒车雷达全称叫“倒车防撞雷达”，也 叫“泊车辅助装置”，是汽车泊车或者 倒车时的安全辅助装置，由超声波传感 器（俗称探头）、控制器和显示器（或 蜂鸣器）等部分组成。能以声音或者更 为直观的显示告知驾驶员周围障碍物的 情况，解除了驾驶员泊车、倒车和起动 车辆时前后左右探视所引起的困扰，并 帮助驾驶员扫除了视野死角和视线模糊 的缺陷，提高驾驶的安全性。
《OLO教材倒车雷达》PPT课件
空载质量(kg)
满载质量(kg)
POLO/1.4L 手动 55 126 170 4.6 5.8 14.8 1100 1475
POLO/1.6L 手动 74 145 185 5 6 11 1130 1505
上海大众POLO 1.4L发动机介绍
•型号：BCC •型式：四缸/四气门汽油机 •排量：1390CC •最大功率：55kw(5000 1/min) •最大扭矩：126Nm(3800 1/min) •缸径：76.5mm •冲程: 75.6mm •压缩比: 10.5:1
继电器位置说明：
•1位二次空气泵继电器(1.6L) •5.1位 右门内灯继电器（449） •5.2位 左门内灯继电器（449） •7位 自动变速器继电器（126） •11位 X继电器（18） •12位 预工作电泵继电器（404） •13位 燃油泵继电器（167）
燃油泵供给控制
30
POLO车中的汽油发动机有一个 新的燃油泵控制
紧凑型组合插头
A 空位 B 自动变速器/发动机电器 C 发动机电器 D 灯/车速G22/数据总线 E 车内监控系统(选装) F 蓄电池+30 G 仪表 I 电子油门/制动踏板开关 K 发动机电器 L 空调 M ABS系统/ESP系统 N/H 空位(1.4L) P 灯/喷水/刮水器
N 二次空气进气电机（1.6L）
•发动机转速传感器采用电子式 •气门调节采用摇臂控制气门 •1.4L 16气门55千瓦发动机采用曲轴箱是铸铝 •双转子机油泵有曲轴直接带动，取消链条传动 •新颖发动机控制单元4MV •带加热式（N79）曲轴箱强制通风 •新颖电动泵控制系统
车身
•采用激光焊接，焊接长度5.4米 •材料全部采用0.8毫米镀锌钢板 •取消底部喷涂PVC材料, 增加底部防护塑料板，保护油管 •前座椅下面设有杂物箱
倒车雷达
06限量版雅阁特装件说明2006年9月上市06限量版雅阁将安装倒车雷达系统、电动后遮阳档和车载蓝牙免提电话系统等装备。
现将这些系统的介绍资料、系统部件更换方法发放到各特约销售服务店，供特约店服务人员处理和这些系统相关问题时参考。
广州本田汽车有限公司售后服务科2006年9月Ⅰ、 倒车雷达系统一、倒车雷达系统主要组成部件及装配位置说明图1：倒车雷达系统组成部件及安装位置示意图倒车雷达系统主要部件有：控制主件，中央传感器（2个），角位传感器（2个）和传感器线束等。
部件的外观及安装示意图如图1所示。
二、系统说明倒车雷达主要用于汽车在低速倒车时感知汽车后部和侧面的物体。
倒车雷达系统在把换档杆拨到【R】位置时进入工作状态。
车辆倒车时，倒车雷达向外发射声波，传感器通过测定超声波从障碍物反射回的时间，从而计算传感器与障碍物之间的距离。
根据所测得障碍物距离的不同，系统将发出三种不同的警报声音：图2.传感器测距示意图（左图为角位传感器，右图为中央传感器）三、倒车雷达系统部件更换方法（一）、倒车雷达系统传感器更换方法1.拆下两个盖子，从后保险杠卸下两颗螺栓；拆下2个夹扣和6颗自攻螺钉，拆下后保险杠（拆卸方法参见06雅阁维修手册20－23页）。
2.断开线束和传感器的接头，拆下各传感器。
（图3）图42.拆下带垫圈螺栓②，把控制主件从车内面板的孔内拿出（图5）。
图33.按照相反的顺序安装各零件。
（二）、到车雷达系统控制主件更换方法1．从控制主件的蜂鸣器部上断开5芯插头，从控制主件的主件部上断开14芯插头（图4）。
图5。
超声波倒车雷达
超声波倒车雷达第一章前言倒车雷达又称泊车辅助系统，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了安全性。
一般由超声波传感器（俗称探头）、控制器和显示器等部分组成，现在市场上的倒车雷达大多采用超声波测距原理，驾驶者在倒车时，启动倒车雷达，在控制器的控制下，由装置于车尾保险杠上的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，得到及时警示，从而使驾驶者倒车时做到心中有数，使倒车变得更轻松。
倒车雷达的提示方式可分为液晶、语言和声音三种；接收方式有无线传输和有线传输等。
本方案采用语音提示的方式，利用SPCE061A 单片机所具备的单芯片语音功能，外接三个超声波测距模组，组成一个示例的倒车雷达系统，语音提示报警（0.35m~1.5m）范围内的障碍物。
超声波倒车雷达第二章实现功能利用SPCE061A单片机、三个超声波测距模组实现超声波倒车雷达，要求具有下述功能：1.可以语音提示模组探测范围内（0.35m~1.5m）的障碍物；2.语音提示可指明哪一个方向（或区域）有障碍物在探测范围内；3.利用三个LED发光二极管表示三个传感器探测范围内是否有障碍物，当在探测范围内有障碍物时，发光二极管以一定频率闪烁，闪烁的频率以距离定，距离越近频率越高。
本方案要求所有的语音资源、程序代码都存放在一颗SPCE061A片内Flash当中；当语音播报时，如检测到左后方有障碍物，则用语音播放：“左后方”，如右后方有障碍物，则语音播方“右后方”；当检查到中间的传感器探测范围内有障碍特时，语音播放：“后方”。
而连续播放提示的间隔，要大于或等于3秒，以免过于频繁的播报语音。
超声波倒车雷达第三章核心器件简介本系统采用SPCE061A单片机作为主控制器，传感器模块采用凌阳大学计划的“超声波测距模组”。
6-2倒车雷达
任务实施
• 故障五 • 1）现象 • 报警声过低 • 2）排除方法 • 将音量开关调至适当音量。
任务实施
• 故障六 • 倒车雷达遇到以下情况，可能会影响探测准确 程度，但不是系统本身的故障。 • 表面光滑的斜坡
任务实施
• 表面光滑的球体
任务实施
• 高吸音棉质物体
任务实施
• 特殊形状的物体
• 特殊环境
任务实施
任务2 倒车雷达系统常见故障的排除 • 故障一 • 1）现象 • 装机后无显示 • 2）排除方法 • （1）检查电源线是否连接正常。 • （2）钥匙门是否打开处于ACC.ON，是否挂入倒车 挡。 • （3）各连接线是否插到位。
任务实施
• 故障二 • 1）现象 • 提示探头错误 • 2）排除方法 • （1）检查探头线是否与主机对应插好。 • （2）探头线是否已被拉断。
任务实施
任务实施
• 故障三 • 1）现象 • 障碍物位置与显示方位不一致 • 2）排除方法 • 检查探头A、B、C、D接线是否与主机插口对 应。
任务实施
• 故障四 • 1）现象 • 挂入倒挡，显示器显示信息错误 • 2）排除方法 • （1）检查探头安装的高度是否符合安装要求。 • （2）检查探头是否朝上或装反。 • （3）检查探头安装位置是否有向下倾斜。
任务实施
• 6.功能验证 • 将规格为30×100cm的木板竖起放于汽车后 方 • 慢慢倒车，验证倒车雷达的相应功能
任务实施
• 预警距离测试 • 将一个木板摆在探头的正后方，由远到近缓慢倒车，分别
在远、近两端测量木板到车尾的实际距离，并和车内倒车 雷达显示的障碍物距离相比较。 • 障碍物方位显示测试 • 分别用一到三个木板摆放到车尾的左、中、右侧，测试倒 车雷达探测显示障碍物方位是否精确。 • 探测死角测试 • 将木板中心顶偏离探头中心，测试倒车雷达是否能发现。
设计汽车倒车雷达功能PPT课件
01 职业能力目标 02 任务描述与要求 03 任务分析与计划 04 知识储备
05 任务实施 06 任务检查与评价 07 任务小结 08 任务拓展
了解CAN总线相关的基础知识； 掌握CAN控制器的工作原理； 掌握CAN收发器芯片的功能及典型应用电路的工作原理； 掌握超声波传感器的特性及其与微控制器接口的工作原理。
任务要求
结果演示-视频
1
距离监测节点与中控台之间通过CAN总线进行连接；
2
距离监测节点启动后，实时监测汽车与墙壁之间的距离，
每隔0.3秒将距离值按约定的协议发送至中控台；
3
中控台收到距离监测节点的数据后将其显示出来。
任务3 设计汽车倒车雷达功能
01 职业能力目标 02 任务描述与要求 03 任务分析与计划 04 知识储备
打开串口
抓取CAN总 线通信帧
观察通信帧 的构成
CAN通信抓包分析软件界面
超声波传感模块图
基于TCT40-16R/T型 超声波传感器
①②③④⑤：单片机、超声波驱动 电路、接收处理电路等； ⑥：连接超声波收发器接口； ⑦：“测量触发信号” ，低电平有 效（与STM32微控制器相连）； ⑧：“距离脉冲输出” 端子（与 STM32微控制器相连） 。
能根据项目需求自行制定通信协议； 会根据应用的需求配置与驱动Cortex-M3微控制器自带的
CAN控制器； 会搭建基于CAN总线的通信网络并编程实现组网通信； 会设计Cortex-M3微控制器与超声波温度传感器的接口
（EXTI）程序并与物联网组网程序进行集成应用； 能进行CAN通信的数据抓包、分析与故障排除。
任务3 设计汽车倒车雷达功能
01 职业能力目标 02 任务描述与要求 03 任务分析与计划 04 知识储备
《倒车雷达》课件
倒车雷达的作用与优势
提升安全性
倒车雷达能够及时发现隐形 的障碍物，避免碰擦和撞击。
简化驾驶
驾驶员无需过多依赖后视镜， 倒车雷达能够提供准确的距 离提示和指引。
节省时间与金钱
避免因倒车操作不当造成的 事故或损坏，节省维修费用 和保险理赔。
市场需求
1 市场现状与趋势
汽车市场对倒车安全设备 的需求不断增加，倒车雷 达成为标配或选配。
我们的竞争优势
我们的倒车雷达具有高精度、 可靠性高、价格合理等竞争优 势。
销售与营销策略
1
市场定位与定价策略
我们将定位为高品质、性价比较高的倒车雷达供应商，并提供多个档次的产品与汽车专卖店合作销售，并通过线上广告、展览会等方式进行推广。
3
销售计划与目标
我们制定了明确的销售计划和目标，包括销售额、市场份额等指标。
未来发展与展望
市场增长预测
预计倒车雷达市场将保持稳定增长，并逐渐成为汽车安全设备的标准配置。
《倒车雷达》课件
本课件将介绍倒车雷达在汽车领域中的作用与优势，市场需求和竞争分析， 销售与营销策略以及未来发展与展望。
什么是倒车雷达
倒车雷达是一种安装在汽车后部用于辅助倒车的装置。它利用超声波或摄像 头等技术，能够检测到后方障碍物的距离和位置，帮助驾驶员安全倒车。
倒车雷达的原理
倒车雷达利用超声波技术发射无形的声波信号，并通过接收器接收回波信号。 根据回波信号的时间和频率，倒车雷达能够计算出障碍物与车辆的距离和位 置。
2 目标客户群体
倒车雷达适用于所有驾驶 者，特别是新手和年长驾 驶者。
3 市场需求与潜在机会
安全性和便利性的需求使 得倒车雷达具有广阔的市 场前景和发展空间。
《倒车雷达培训资料》课件
倒车雷达的安装与使用
倒车雷达的安装流程简单而快捷，使用步骤也非常方便。同时，需要注意一 些使用事项来确保安全和正常运行。
倒车雷达的维护与故障排除
维护倒车雷达要注意一些关键要点，如保持清洁、定期检查等。对于常见的故障，也提供了相应的处理 方法。
倒车雷达的优缺点
倒车雷达的优点包括提供方便、安全和准确的倒车辅助功能。然而，也存在一些缺点，如受限制的视角 和可能的误报。
《倒车雷达培训资料》 PPT课件
本PPT课件详细介绍了倒车雷达的原理、分类、安装与使用、维护与故障排 除、优缺点、市场前景以及未来发展等内容。
什么是倒车雷达？
倒车雷达是一种通过超声波、毫米波或摄像头等技术来辅助车辆安全倒车的 装置，能够提供准确的距离和方向信息。
倒车雷达的分类
倒车雷达主要分为超声波式、毫米波式和摄像头倒车雷达。每种类达市场目前处于增长阶段，并且未来有望继续发展壮大。该技术可以广泛应用于不同类型的车辆。
倒车雷达的未来发展
倒车雷达的技术创新将继续推动其应用领域的拓展，例如自动驾驶车辆、智能停车系统等。这将为未来 带来更多的发展机遇。
总结
倒车雷达是一项重要的车辆辅助安全技术，具有广泛的应用前景和市场需求。通过不断的创新和发展， 倒车雷达将为车主提供更加安全和方便的倒车体验。
