090109电梯悬挂装置、随行电缆、补偿装置安装

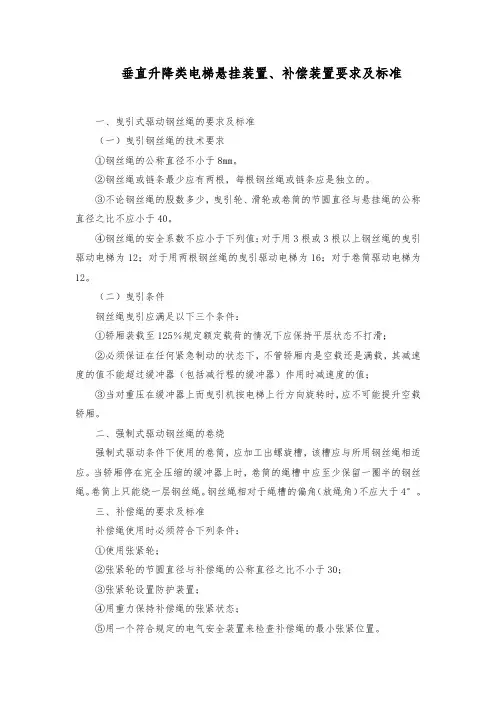

垂直升降类电梯悬挂装置、补偿装置要求及标准

垂直升降类电梯悬挂装置、补偿装置要求及标准一、曳引式驱动钢丝绳的要求及标准（一）曳引钢丝绳的技术要求①钢丝绳的公称直径不小于8mm。

②钢丝绳或链条最少应有两根，每根钢丝绳或链条应是独立的。

③不论钢丝绳的股数多少，曳引轮、滑轮或卷筒的节圆直径与悬挂绳的公称直径之比不应小于40。

④钢丝绳的安全系数不应小于下列值：对于用3根或3根以上钢丝绳的曳引驱动电梯为12；对于用两根钢丝绳的曳引驱动电梯为16；对于卷筒驱动电梯为12。

（二）曳引条件钢丝绳曳引应满足以下三个条件：①轿厢装载至125％规定额定载荷的情况下应保持平层状态不打滑；②必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；③当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。

二、强制式驱动钢丝绳的卷绕强制式驱动条件下使用的卷筒，应加工出螺旋槽，该槽应与所用钢丝绳相适应。

当轿厢停在完全压缩的缓冲器上时，卷筒的绳槽中应至少保留一圈半的钢丝绳。

卷筒上只能绕一层钢丝绳。

钢丝绳相对于绳槽的偏角（放绳角）不应大于4°。

三、补偿绳的要求及标准补偿绳使用时必须符合下列条件：①使用张紧轮；②张紧轮的节圆直径与补偿绳的公称直径之比不小于30；③张紧轮设置防护装置；④用重力保持补偿绳的张紧状态；⑤用一个符合规定的电气安全装置来检查补偿绳的最小张紧位置。

若电梯额定速度大于 3.5m/s，除满足上述的规定外，还应增设一个防跳装置。

防跳装置动作时，一个符合规定的电气安全装置应使电梯驱动主机停止运转。

四、曳引轮、滑轮和链轮的防护曳引轮、滑轮和链轮应设置防护装置，以避免：a.人身伤害；b.钢丝绳或链条因松弛而脱离绳槽或链轮；c.异物进入绳与绳槽或链与链轮之间。

所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。

防护装置只能在下列情况下才能被拆除：a.更换钢丝绳或链条；b.更换绳轮或链轮；c.重新加工绳槽。

电梯悬挂装置、补偿装置的要求及标准

电梯悬挂装置、补偿装置的要求及标准一、曳引式驱动钢丝绳的要求及标准（一）曳引钢丝绳的技术要求①钢丝绳的公称直径不小于8mm o③不论钢丝绳的股数名少，电引轮、滑轮或卷筒的节圆直径与悬挂绳的公称直径之比不应小于40o②钢丝绳或链条最少应有两根，每根钢丝绳或链条应是独立的。

④钢丝绳的安全系数不应小于下列值:对于用3根或3根以上钢丝绳的曳引驱动电梯为12;对于用两根钢丝绳的更引驱动电梯为16;对于卷筒驱动电梯为12.（二）曳引条件钢丝绳曳引应满足以下三个条件：①轿厢装载至125%规定额定载荷的情况下应保持平层状态不打滑。

②必须保证在任何紧急制动的状态下,不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；③当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。

二、强制式驱动钢丝绳的卷绕强制式驱动条件下使用的卷简，应加工出螺旋槽，该槽应与所用钢丝绳相适应。

当轿厢停在完全压缩的缓冲器上时，卷筒的绳槽中应至少保留一圈半的钢丝绳。

卷简上只能绕一层钢丝绳。

钢丝绳相对于绳槽的偏角（放绳角）不应大于4度。

三、补偿绳的要求及标准补偿绳使用时必须符合下列条件：①使用张紧轮；②张紧轮的节圆直径与补偿绳的公称直径之比不小于30;③张紧轮设置防护装置；④用重力保持补偿绳的张紧状态；⑤用一个符合规定的电气安全装置来检查补偿绳的最小张紧位置。

若电梯额定速度大于是3.5m∕s,除满足上述的规定外，还应增设一个防跳装置，装置动作时，一个符合规定的电气安全装置应使电梯驱动主机停止运转。

四、曳引轮、滑轮和链轮的防护曳引轮、滑轮和链轮应设置防护装置，以避免：a.人身伤害：b∙钢丝绳或链条因松弛而脱离绳槽或链轮；c∙异物进入绳与绳槽或链与链轮之间。

所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。

防护装置只能在下列情况下才能被拆除：a∙更换钢丝绳或链条；b∙更换绳轮或链轮;C.重新加工绳槽。

电梯安装悬挂装置、随行电缆、补偿装置检验批质量验收记录

年月日
注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
GB 50310-2002
主
控
项
目
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
1
绳头组合
第4.9.1条
/
2
钢丝绳严禁有死弯
第4.9.2条
/
3
轿厢悬挂的二根绳（链）发生异常相对伸长时，电气安全开关动作可靠
第4.9.3条
/
4
随行电缆严禁打结和波浪
扭曲
第4.9.4条
/
一
力与平均值偏差不大于5％
第4.9.5条
/
2
随行电缆的安装规定
第4.9.6条
/
3
补偿绳、链、缆等补偿装置
的端部应固定可靠
第4.9.7条
/
4
张紧轮、补偿绳张紧的电气
安全开关动作可靠，张紧轮
应安防护装置
第4.9.8条
/
施工单位
检查结果
专业工长（施工员）：
项目专业质量检查员：
年月日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业负责人）：
电梯安装悬挂装置、随行电缆、补偿装置检验批质量验收记录
单位（子单位）
工程名称
分部（子分部）
工程名称
电梯/电力驱动的曳引式或强制式电梯
分项工程名称
悬挂装置、随行电缆、补偿装置
施工单位
项目负责人
检验批容量
分包单位
分包单位项目
负责人
检验批部位
电梯安装悬挂装置、随行电缆、补偿装置检验批

【工程文档】悬挂装置、随行电梯、补偿装置分项工程质量验收

第4.9.5条
第5.9.5条
符合要求
2
随行电缆安装的一般规定
第4.9.6条
第5.9.6条
符合要求
3
补偿绳、链、缆等补偿装置的断部应规定可靠
第4.9.7条
符合要求
4
张紧轮、补偿绳张紧的电气安全开关动作可靠，张紧轮应安防护装置
第4.9.8条
符合要求
验收结论：合格
参加验收单位
安装单位
监理(建设)单位
电梯安装有限公司
1
绳头组合
第4.9.1条
严禁有死弯
第4.9.2条
第5.9.2条
符合要求
3
轿箱悬挂的二根绳（链）发生异常相对伸长时，电气安全开关动作可靠
第4.9.3条
第5.9.3条
符合要求
4
随行电缆严禁打结和波浪扭曲
第4.9.4条
第5.9.4条
符合要求
一般项目
1
每根钢丝绳张力与平均值偏差不大于5%
悬挂装置、随行电梯、补偿装置分项工程质量验收记录
鲁DT---047
工程名称
梯号
L1-L11;L14-L15;L18
安装单位
电梯安装有限公司
项目负责人
辛峰
监理(建设)单位
监理工程师/项目负责人
执行标准名称及编号
《电梯制造与安装安全规范》（GB7588-2003）
GB7588-2003的规定
检验结果
主控项目
项目负责人：
2012年8月15日
监理工程师：
(项目专业负责人)
2012年8月15日
山东省建设工程质量监督总站监制

电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表

目绳均应符合上述要求
4 随行电缆严禁有打结和波浪扭曲现象
1 钢丝绳或链条每根张力与平均值偏差不应大于5％
1 随行电缆端部应固定可靠
一
般
2
随行电缆的安装规定
2
随行电缆在运行中应避免与井道内其它部件干涉当轿厢完全压在缓冲器上时．随行电缆
不得与底坑地面接触项
目 3 补偿绳、链、缆等补偿装置的端部应固定可靠
DBJ04-226-2003
电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表
单位工程ቤተ መጻሕፍቲ ባይዱ 称
施工单位名称
施工工艺标准名称及编号
GB50310-2002
090209 090210
分部及部位项目经理
090109
090110
090111 0 0 1
电梯及电梯悬挂装置、随行电缆、补偿装置安装工
电梯工程施工质量验收规范 GB50310-2002
4
对补偿绳的张紧轮，验证补偿绳张紧的电气安全开关应动作可靠：张紧轮应安装防护装置
施工单位施工班组长：检查专业施工员：结果项目专业质检员：
年月日
监理
(建设)
单位
专业监理工程师：
验收 (建设单位项目专业技术负责人)
结论
年月日
施工质量验收规范的规定
施工单位检查记录
1
绳头组合必须安全可靠．且每个绳头组合必须安装防螺母松动和脱落的装置
主 2 钢丝绳严禁有死弯
控当轿厢悬挂在两根钢丝绳或链条上。且其中一根钢丝绳或链条
项
3
发生异常相对伸长时，为此装设的电气安全开关应动作可靠。对具有两个或多个液压顶升机构的液压电梯，每一组悬挂钢丝

电梯安装悬挂装置、随行电缆、补偿装置

√
抽查处，合格处
√
抽查处，合格处
√
抽查处，合格处
抽查处，合格处
抽查处，合格处
√
抽查处，合格处
√
施工单位检查结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
专业工长：项目专业质量检查员：
年月日
监理单位验收结论
专业监理工程师：年月日
电梯安装悬挂装置、随行电缆、补偿装置检验批质量验收记录
单位（子单位）工程名称施工单位
分包单位
分部（子分部）工程名称
电梯-电力驱动曳引式或强制式电梯
安装
10010901 001
分项工程名称
悬挂装置、随行电缆、补偿
装置
项目负责人
检验批容量
分包单位项目负责人
检验批部位
施工依据验收项目
电梯施工方案
设计要求及规范规定
验收依据
最小/实际抽样数量
《电梯工程施工质量验收规范》
GB50310-2002
检查记录
检查结果
1 绳头组合
第4.9.1条
/
抽查处，合格处
√
2 钢丝绳严禁有死弯主
厢悬挂的二根绳（链）
项发
目 3 生异常相对伸长时，电气第4.9.3条
/
安
全开关动作可靠
4
随行电缆严禁打结和波浪扭曲
第4.9.4条
/
每根钢丝绳张力与平均值
1偏
第4.9.5条
/
差不大于5％
2 随行电缆的安装规定
第4.9.6条
/
一
般
项
补偿绳、链、缆等补偿装

电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表.doc

电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表GB50310-2002090108 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 绳头组合第4.9.1条第5.9.1条2 钢丝绳严禁有死弯第4.9.2条第5.9.2条3轿厢悬挂的二根绳（链）发生异常相对伸长时，电气安全开关动作可靠第4.9.3.条第5.9.3条4 随行电缆严禁打结和波浪扭曲第4.9.4条第5.9.4条一般项目1 每根钢丝绳张力与平均值偏差不大于5%第4.9.5条第5.9.5条2 随行电缆的安装规定第4.9.6条第5.9.6条3 补偿绳、链、缆等补偿装置的端部应固定可靠第4.9.7条4 张紧轮、补偿绳张紧的电气安全开关动作可靠，张紧轮应安防护装置第4.9.8条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
