超滤进水水质要求内容

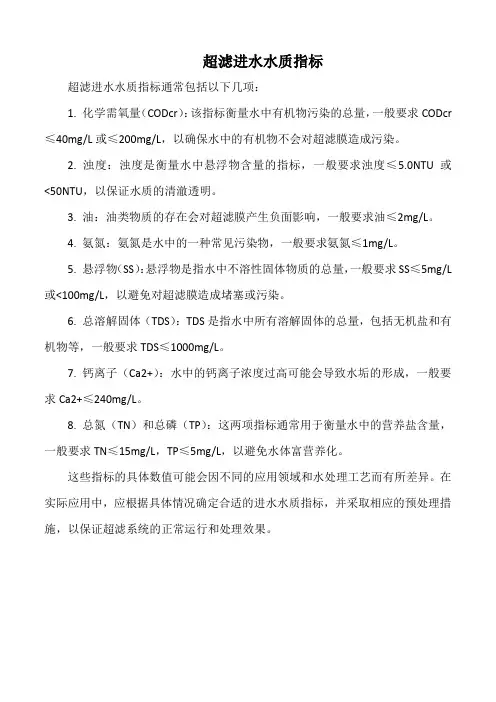

超滤进水水质要求

一、超滤进水水质要求前处理：

超滤法在水处理及其他工业净化、浓缩、分离过程中，可以作为工艺过程的预处理，也可以作为工艺过程的深度处理。在广泛应用的水处理工艺过程中，常作为深度净化的手段。根据中空纤维超滤膜的特性，有一定的供水前处理要求。因为水中的悬浮物、胶体、微生物和其他杂质会附于膜表面，而使膜受到污染。由于超滤膜水通量比较大，被截留杂质在膜表面上的浓度迅速增大产生所谓浓度极化现象，更为严重的是有一些很细小的微粒会进入膜孔而堵塞水通道。另外，水中微生物及其新代产物生成粘性物质也会附着在膜表面。这些因素都会导致超滤膜透水率的下降以及分离性能的变化。同时对超滤供水温度、P H值和浓度等也有一定限度的要求。因此对超滤供水必须进行适当的预处理和调整水质，满足供水要求条件，以延长超滤膜的使用寿命，降低水处理的费用。

A、微生物（细菌、藻类）的杀灭：

当水中含有微生物时，在进入前处理系统后，部分被截留微生物可能粘附在前处理系统，如多介质过滤器的介质表面。当粘附在超滤膜表面时生长繁殖，可能使微孔完全堵塞，甚至使中空纤维腔完全堵塞。微生物的存在对中空纤维超滤膜的危害性是极为严重的。除去原水中的细菌及藻类等微生物必须重视。在水处理工程常加入NaClO、O3等氧化剂，浓度一般为1～5mg/l。此外，紫外杀菌也可使用。在实验室中对中空纤维超滤膜组件进行灭菌处理，可以用双氧水（H2O2）或者高锰酸钾水溶液循环处理30～60min。杀灭微生物处理仅可杀灭微生物，但并不能从水中去除微生物，仅仅防止了微生物的滋长。

B、降低进水混浊度：

当水中含有悬浮物、胶体、微生物和其他杂质时，都会使水产生一定程度的混浊，该混浊物对透过光线会产生阻碍作用，这种光学效应与杂质的多少，大小及形状有关系。衡

量水的混浊度一般以蚀度表示，并规定1mg/lSiO2所产生的浊度为1度，度数越大，说明含杂量越多。在不同领域对供水浊度有不同的要求，例如，对一般生活用水，浊度不应大于5度。由于浊度的测量是把光线透过原水测量被水中颗粒物反射出的光量、颜色、不透明性，颗粒的大小、数量和形状均影响测定，浊度与悬浮物固体的关系是随机的。对于小于若干微米的微粒，浊度并不能反映。

在膜法处理中，精密的微结构，截留分子级甚至离子级的微粒，用浊度来反映水质明显是不精确的。为了预测原水污染的倾向，开发了SDI值试验。

SDI值主要用于检测水中胶体和悬浮物等微粒的多少，是表征系统进水水质的重要指标。SDI值的确定方法一般是用孔径为0.45μｍ微孔滤膜在0.21MPa恒定水流压水力下，首先记录通水开始滤过500ml水样所需的时间t0，然后在相同条件下继续通水15min，再次记录滤过500ml 水样所需时间t15，然后根据下式计算：

SDI=（1-t0/t15）×100/15

水中SDI的值的大小大致可反映胶体污染程度。井水的SDI＜3，地表水SDI在5以上，SDI极限值为6.66……，即需进行预处理。

超滤技术对SDI值的降低最为有效，经中空纤维超滤膜处理水的SDI=0，但当SDI过大时，特别是较大颗粒对中空纤维超滤膜有严重的污染，在超滤工艺中，必须进行预处理，即采用石英砂、活性炭或装有多种滤料的过滤器过滤，至于采取何种处理工艺尚无固定的模式，这是因为供水来源不同，因而预处理方法也各异。

例如，对于具有较低浊度的自来水或地下水，采用5～10μｍ的精密过滤器（如蜂房式、熔喷式及PE烧结管等），一般可降低到5左右。在精密过滤器之前，还必须投加絮凝剂和放置双层或多层介质过滤器过滤，一般情况下，过滤速度不超过10m/h，以7～8m/h为宜，滤水速度越慢，过滤水质量越好。

C、悬浮物和胶体物质的去除：

对于粒径5μｍ以上的杂质，可以选用5μｍ过滤精度的滤器去除，但对于0.3～5μｍ间的微细颗粒和胶体，利用上述常规的过滤技术很难去除。虽然超滤对这些微粒和胶体有绝对的去除作用，但对中空纤维超滤膜的危害是极为严重的。特别是胶体粒子带有电荷，是物质分子和离子的聚合体，胶体所以能在水中稳定存在，主要是同性电荷的胶体粒子相互排斥的结果。向原水中加入与胶体粒子电性相反的荷电物质（絮凝剂）以打破胶体粒子的稳定性，使带荷电的胶体粒子中和成电中性而使分散的胶体粒子凝聚成大的团块，而后利用过滤或沉降便可以比较容易去除。常用的絮凝剂有无机电解质，如硫酸铝、聚合氯化铝、硫酸亚铁和氯化铁。有机絮凝剂如聚丙烯酰胺、聚丙烯酸钠、聚乙烯亚胺等。由于有机絮凝剂高分子聚合物能通过中和胶粒表面电荷，形成氢键和“搭桥”使凝聚沉降在短时间完成，从而使水质得到较大改善，故近年来高分子絮凝剂有取代无机絮凝剂的趋势。

在絮凝剂加入的同时，可加入助凝剂，如PH调节剂石灰、碳酸钠、氧化剂氯和漂白粉，加固剂水下班及吸附剂聚丙烯酰胺等，提高混凝效果。

絮凝剂常配制成水溶液，利用计量泵加入，也可使用安装在供水管道上的喷射器直接将其只入水处理系统。

D、可溶性有机物的去除：

可溶性有机物用絮凝沉降、多介质过滤以及超滤均无法彻底去除。目前多采用氧化法或者吸咐法。

（1）氧化法利用氯或次氯酸钠（NaClO）进行氧化，对除去可溶性有机物效果比较好，另外臭氧（O3）和高锰酸钾（KMnO4）也是比较好的氧化剂，但成本略高。

（2）吸附法利用活性炭或大孔吸附树脂可以有效除去可溶性有机物。但对于难以吸附的醇、酚等仍需采用氧化法处理。

E、供水水质调整：

（1）供水温度的调整

超滤膜透水性能的发挥与温度高低有直接的关系，超滤膜组件标定的透水速率一般是用纯水在25℃条件下测试的，超滤膜的透水速率与温度成正比，温度系数约为0.02/1℃，即温度每升高1℃，透水速率约相应增加2.0％。因此当供水温度较低时（如＜5℃），可采用某种升温措施，使其在较高温度下运行，以提高工作效率。但当温度过高时，同样对膜不利，会导致膜性能的变化，对此，可采用冷却措施，降低供水温度。

（2）供水PH值的调整

用不同材料制成的超滤膜对PH值的适应围不同，例如醋酸纤维素适合PH=4～6，PAN 和PVDF等膜，可在PH=2～12的围使用，如果进水超过使用围，需要加以调整，目前常用的PH调节剂主要有酸（HCl 和H2SO4）等和碱（NaOH等）。

由于溶液中无机盐可以透过超滤膜，不存在无机盐的浓度极化和结垢问题，因此在预处理水质调整过程中一般不考虑它们对膜的影响，而重点防的是胶质层的生成、膜污染和堵塞的问题。

二、超滤进水水质要求的操作参数：

正确的掌握和执行操作参数对超滤系统的长期和稳定运行是极为重要的，操作参数一般主要包括：流速、压力、压力降、浓水排放量、回收比和温度。

A、流速：

流速是指原液（供给水）在膜表面上的流动的线速度，是超滤系统中的超滤一项重要操作参数。流速较大时，不但造成能量的浪费和产生过大的压力降而且加速超滤膜分裂性能的衰退。反之，如果流速较小，截留物在膜表面形成的边界层厚度增大，引起浓度极化现象，既影响了透水速率，又影响了透水质量。最佳流速是根据实验来确定的。中空纤维
