标准螺母尺寸
标准螺母尺寸在机械制造和装配过程中，螺母是一种常用的紧固件，用于连接螺栓、螺钉或螺柱。
正确选择和使用标准螺母对于确保机械装配的质量和稳定性至关重要。
本文将介绍常见的标准螺母尺寸，以帮助读者更好地理解和应用。
1. 常见的标准螺母类型螺母有多种类型，如六角螺母、方头螺母、圆锥螺母等，每种类型适用于不同的螺纹连接。
在本文中，我们将重点介绍最常见的六角螺母。
2. 六角螺母尺寸六角螺母的最常见类型是JIS B11标准，其尺寸按照螺纹直径和螺距进行分类。
以下是一些常用尺寸的示例：2.1 M4螺母•直径：4mm•螺距：0.7mm•螺母厚度：2.8mm•六边距离：7mm•直径：6mm•螺距：1.0mm•螺母厚度：3.2mm•六边距离：10mm 2.3 M8螺母•直径：8mm•螺距：1.25mm•螺母厚度：4.0mm•六边距离：13mm 2.4 M10螺母•直径：10mm•螺距：1.5mm•螺母厚度：5.0mm•六边距离：17mm•直径：12mm•螺距：1.75mm•螺母厚度：6.0mm•六边距离：19mm2.6 M16螺母•直径：16mm•螺距：2.0mm•螺母厚度：8.0mm•六边距离：24mm需要注意的是，这些尺寸只是常见的螺母尺寸之一，实际应用中可能还存在其他尺寸。
如果需要特殊尺寸的螺母，可以根据需要定制。
3. 螺母材料螺母的材料通常是碳钢、不锈钢或合金钢等。
根据不同的应用场景和要求，选择合适的材料可以提高装配的强度和耐用性。
4. 螺母的用途和注意事项螺母主要用于紧固连接，确保螺纹连接的稳定性。
在使用螺母时，需要注意以下几点：•螺母尺寸要与对应的螺柱或螺纹匹配，否则可能导致连接不稳定。
•螺母应该均匀旋紧，以避免过紧或过松的情况。
•在高温或高振动环境下，应使用具有抗松动功能的螺母。
•定期检查螺母是否松动，确保连接的质量。
总结：标准螺母的尺寸对于机械装配至关重要。
本文介绍了六角螺母的常见尺寸，以及螺母的用途和注意事项。
螺母标准尺寸表

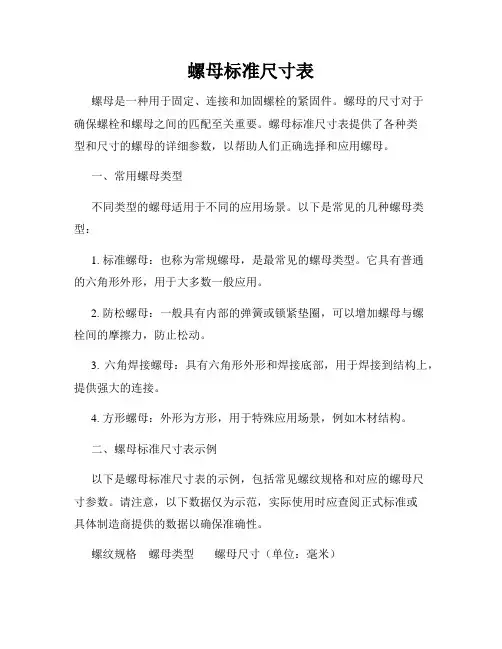

螺母标准尺寸表螺母是一种用于固定、连接和加固螺栓的紧固件。
螺母的尺寸对于确保螺栓和螺母之间的匹配至关重要。
螺母标准尺寸表提供了各种类型和尺寸的螺母的详细参数，以帮助人们正确选择和应用螺母。
一、常用螺母类型不同类型的螺母适用于不同的应用场景。
以下是常见的几种螺母类型：1. 标准螺母：也称为常规螺母，是最常见的螺母类型。
它具有普通的六角形外形，用于大多数一般应用。
2. 防松螺母：一般具有内部的弹簧或锁紧垫圈，可以增加螺母与螺栓间的摩擦力，防止松动。
3. 六角焊接螺母：具有六角形外形和焊接底部，用于焊接到结构上，提供强大的连接。
4. 方形螺母：外形为方形，用于特殊应用场景，例如木材结构。
二、螺母标准尺寸表示例以下是螺母标准尺寸表的示例，包括常见螺纹规格和对应的螺母尺寸参数。
请注意，以下数据仅为示范，实际使用时应查阅正式标准或具体制造商提供的数据以确保准确性。
螺纹规格螺母类型螺母尺寸（单位：毫米）M3 标准螺母 5.5 × 5.5 × 2.4M4 标准螺母 7 × 7 × 3M5 标准螺母 8.5 × 8.5 × 4M6 标准螺母 10 × 10 × 5M8 标准螺母 13 × 13 × 6M10 标准螺母 16 × 16 × 8以上示例中，"M3"表示螺纹规格为M3，"标准螺母"表示该螺纹规格对应的螺母类型为标准螺母，而"5.5 × 5.5 × 2.4"则表示螺母的尺寸为5.5毫米 × 5.5毫米 × 2.4毫米。
根据不同的螺纹规格和螺母类型，螺母的尺寸也会有所不同。
三、注意事项在选择和使用螺母时，有以下几点需要注意：1. 螺母尺寸：选择与使用的螺纹规格相匹配的螺母尺寸，以确保良好的连接效果。
solidworks标准件库的规格数值

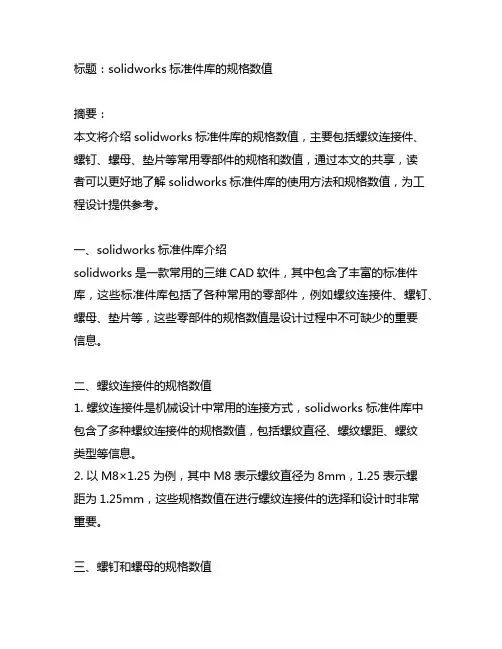

标题：solidworks标准件库的规格数值摘要：本文将介绍solidworks标准件库的规格数值，主要包括螺纹连接件、螺钉、螺母、垫片等常用零部件的规格和数值，通过本文的共享，读者可以更好地了解solidworks标准件库的使用方法和规格数值，为工程设计提供参考。
一、solidworks标准件库介绍solidworks是一款常用的三维CAD软件，其中包含了丰富的标准件库，这些标准件库包括了各种常用的零部件，例如螺纹连接件、螺钉、螺母、垫片等，这些零部件的规格数值是设计过程中不可缺少的重要信息。
二、螺纹连接件的规格数值1. 螺纹连接件是机械设计中常用的连接方式，solidworks标准件库中包含了多种螺纹连接件的规格数值，包括螺纹直径、螺纹螺距、螺纹类型等信息。
2. 以M8×1.25为例，其中M8表示螺纹直径为8mm，1.25表示螺距为1.25mm，这些规格数值在进行螺纹连接件的选择和设计时非常重要。
三、螺钉和螺母的规格数值1. 在solidworks标准件库中，螺钉和螺母的规格数值也是设计过程中必须考虑的重要因素，例如螺钉的直径、螺母的尺寸、螺纹类型等。
2. 通过solidworks标准件库，用户可以方便地查找到各种规格的螺钉和螺母，节省了设计时间，提高了设计效率。
四、垫片的规格数值1. 垫片是机械传动中常用的密封件，solidworks标准件库中包含了各种规格的垫片，例如外径、内径、厚度等参数。
2. 在设计过程中，选择合适规格的垫片可以保证机械传动的精度和可靠性，因此垫片的规格数值也是设计过程中需要重点关注的因素。
五、结语通过本文的介绍，读者可以更好地了解solidworks标准件库中各种零部件的规格数值，这些规格数值对于工程设计是非常重要的。
在实际应用中，设计人员需要根据具体的需求选择合适规格的零部件，同时也可以根据solidworks标准件库提供的规格数值进行相关设计计算和分析，以确保设计的精度和可靠性。
压力容器法兰、螺栓、螺母及垫片选用表
表F.1 压力容器法兰、螺栓、螺母及垫片选用表法兰 螺栓(柱)螺母 垫片介质公称压力 (MPa)工作温度 (℃)法兰型式 密封面型式 钢号 型式钢号钢号 型式 材料 ≤200甲、乙型平焊RF、MFMQ235B、Q245R35(P≤0.6MPa)，40MnB25、35非金属平垫片合成纤维橡胶≤1.6201～250 长颈对焊 RF、MFM20、16Mn 等长双头螺柱40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫08F+柔性石墨 ≤200乙型平焊Q235B、Q245R非金属平垫片合成纤维橡胶2.5201～450长颈对焊 RF、MFM20、16Mn等长双头螺柱35 40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫S11306+柔性石墨 ≤20008F+柔性石墨201～350 40MnB、40Cr 40MnVB 45、40Mn4.0351～450 长颈对焊MFM20、16Mn、15CrMo等长双头螺柱35CrMoA30CrMoA缠绕垫片 波齿复合垫S11306+柔性石墨 S30408+柔性石墨≤20008F+柔性石墨08、10 201～350 40MnB、40Cr 40MnVB45、40Mn油品嗠油气6.4351～450长颈对焊MFM RJ20、16Mn、15CrMo等长双头螺柱35CrMoA 30CrMoA 缠绕垫片 波齿复合垫 金属环垫S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S30403 氢气、氢气与油气混和物4.0～6.4 ≤450 长颈对焊 MFM RJ Cr-Mo 等长双头螺柱 35CrMoA 25Cr2MoVA30CrMoA 35CrMoA缠绕垫片、波齿复合垫金属环垫 S11306+柔性石墨、S30408+柔性石墨S11306、S30408、S30403氨 ≤2.5 ≤150 乙型平焊 MFM Q235B、Q245R 等长双头螺柱 非金属平垫片合成纤维橡胶 压缩空气≤1.6 ≤150 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 非金属平垫片 合成纤维橡胶 ≤1.6 ≤60 甲型平焊 RF Q235-B、Q245R 等长双头螺柱 非金属平垫片 合成纤维橡胶 2.5 ≤60 乙型平焊 RF Q235-B、Q245R 等长双头螺柱 40MnB、40Cr35、45非金属平垫片合成纤维橡胶 惰性气体4.0～6.4 ≤60 长颈对焊 MFM 20、16Mn 等长双头螺柱 40MnB、40Cr 40MnVB 45、40Mn 缠绕垫片 波齿复合垫 08F+柔性石墨 ≤1.6 ≤200 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa)，40MnB25、35 非金属平垫片 合成纤维橡胶 2.5 ≤280 长颈对焊RF20、16Mn等长双头螺柱40MnB、40Cr 35 缠绕垫片、波齿复合垫08F+柔性石墨 ≤40040MnB、40Cr 40MnVB45、40Mn 蒸汽4.0～6.4≤450 长颈对焊MFM RJ20、16Mn等长双头螺柱35CrMoA 25Cr2MoVA30CrMoA 35CrMoA 缠绕垫片 波齿复合垫 金属环垫 S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S304031.6 ≤50 长颈对焊 RF 20、16Mn 等长双头螺柱 液化烃 (储存容器)2.5 ≤50 长颈对焊 RF、 MFM20、16Mn 等长双头螺柱 40MnB、40Cr35缠绕垫片、 波齿复合垫 08F+柔性石墨 弱酸、弱碱≤1.6甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶水≤1.6 ≤100 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa)，40MnB25、35非金属平垫片 合成纤维橡胶 剧毒介质≥1.6长颈对焊MFM20，16Mn等长双头螺柱40MnB、40Cr35 缠绕垫片08F+柔性石墨表F.2 接管法兰、螺栓、螺母及垫片选用表法兰 螺栓(螺柱)螺母 垫片介质公称压力 (MPa) 工作温度 (℃)法兰型式密封面型式钢号型式 钢号钢号型式 材料 ≤200非金属平垫片合成纤维橡胶 1.6、2.0201～250 带颈对焊(WN)突面(RF)20、16Mn等长双头螺柱 （全螺纹螺柱）35CrMoA30CrMoA柔性石墨复合垫片 缠绕式垫片08+柔性石墨 S30408+柔性石墨 ＜30020、16Mn08F+柔性石墨300～450 20、16Mn、Cr-Mo35CrMoA2.5451～540 带颈对焊(WN)突面(RF)Cr-Mo 等长双头螺柱（全螺纹螺柱）25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片 缠绕式垫片 齿形组合垫 S30408+柔性石墨(见注2)＜30020、16Mn08+柔性石墨300～450 20、16Mn、Cr-Mo35CrMoA4.0、5.0451～540 带颈对焊(WN)突面(RF) 凹凸面(MFM)Cr-Mo 等长双头螺柱 （全螺纹螺柱）25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片 缠绕式垫片 齿形组合垫 S30408+柔性石墨(见注2)＜300 20、16Mn 08+柔性石墨 300～450 20、16Mn、Cr-Mo35CrMoA油品嗠油气嗠油剂6.3、10.0451～540带颈对焊(WN)突面(RF) 凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱 （全螺纹螺柱）25Cr2MoVA30CrMoA柔性石墨复合垫片 缠绕式垫片、波齿组合垫金属环垫S30408+柔性石墨 S11306、S30403 8级 ≤200 带颈平焊(SO)六角头螺栓 8.8级 10级非金属平垫片 合成纤维橡胶1.6～2.0201-300 真空容器法兰≥2.5301-425带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn等长双头螺柱 （全螺纹螺柱） 35CrMoA 30CrMoA 柔性石墨复合垫片 缠绕式垫片、波齿组合垫08+柔性石墨Q235B 4.6级 5级 油品︑油气容器内部法兰1.0板式平焊(PL)突面(RF)0Cr18Ni9六角头螺栓A2-50(A2-70) A2-50(A2-70) 非金属平垫片合成纤维橡胶低温油气1.6～5.0 0～-20带颈对焊(WN) 突面(RF) 20、16Mn等长双头螺柱 （全螺纹螺柱） 35CrMoA30CrMoA非金属平垫片合成纤维橡胶1.6、2.0 带颈对焊(WN) 液化石油气（储存容器）2.5、5.0≤50 带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn 等长双头螺柱 （全螺纹螺柱）35CrMoA 30CrMoA 缠绕式垫片 S30408+柔性石墨 ≤25035CrMoA08+柔性石墨251～400 401～450 4.0、5.0451～540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)20、16Mn、Cr-Mo等长双头螺柱 （全螺纹螺柱）25Cr2MoVA30CrMoA 35CrMoA缠绕式垫片 波齿组合垫 金属环垫S30408+柔性石墨 S11306、S30403≤25035CrMoA08+柔性石墨251～380 381～400 氢气嗠氢气与油气混和物10.0401～540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱 （全螺纹螺柱）25Cr2MoVA30CrMoA 35CrMoA波齿组合垫 金属环垫S30408+柔性石墨 S11306、S30408、S30403注1：采用非金属平垫片时允许采用其它材料，但应注意其使用条件（温度、压力、介质）的限制。
垫片规格尺寸表国标
垫片规格尺寸表国标摘要：I.垫片概述A.垫片的定义与作用B.垫片分类II.国标垫片规格尺寸表A.平垫圈规格尺寸表1.公称直径2.内径尺寸3.外径尺寸4.厚度尺寸B.金属缠绕垫规格尺寸表1.材质2.内外环宽度尺寸3.厚度尺寸4.未压缩高度尺寸III.国标垫片应用领域A.工业领域B.汽车领域C.建筑领域IV.垫片选择与使用注意事项A.选择合适的垫片B.安装与使用垫片C.垫片更换与维护正文：垫片是一种广泛应用于各种行业中的零部件，它的主要作用是减少摩擦、防止泄漏、隔离、分散压力等。
根据不同的使用场景和需求，垫片可以分为多种类型，如平垫圈、金属缠绕垫等。
国标垫片规格尺寸表详细地列出了各种类型的垫片的尺寸规格。
以平垫圈为例，其规格尺寸主要包括公称直径、内径尺寸、外径尺寸和厚度尺寸等。
金属缠绕垫的规格尺寸则包括材质、内外环宽度尺寸、厚度尺寸和未压缩高度尺寸等。
国标垫片广泛应用于各个领域，如工业领域中的石油、化工、电力等；汽车领域中的发动机、传动系统等；建筑领域中的给排水、暖通空调等。
在选择和使用垫片时，需要根据具体的使用环境和要求，选择合适的垫片类型和尺寸。
此外，在安装和使用垫片时，还需要注意以下几点：1.选择合适的垫片。
根据实际需求，选择具有合适材质、尺寸和性能的垫片。
2.安装与使用垫片。
在安装垫片时，应确保其与法兰、螺栓等配合部件的尺寸相匹配，并正确安装在指定位置。
在使用垫片过程中，要定期检查其磨损和老化情况，确保其正常工作。
3.垫片更换与维护。
当垫片出现磨损、老化、破裂等现象时，应及时更换新的垫片，以保证设备的正常运行。
同时，要定期对垫片进行清洗和保养，延长其使用寿命。
总之，国标垫片规格尺寸表为各类垫片提供了详细的尺寸参数，有助于用户根据实际需求选择合适的垫片。
螺母尺寸规格表
螺母尺寸规格表螺母是一种用于固定机械装配件的紧固件，是机械行业中不可或缺的一部分。
在机械行业中，螺母的规格表是很重要的一部分，因为螺母的规格不同，其使用的场合也不同。
那么，下面我们就来介绍螺母的尺寸规格表。
一、公制螺母尺寸规格表公制螺母的规格通常是按照直径和螺距来计算的。
1. M3螺母M3螺母直径为3mm，螺距为0.5mm，与M3螺杆配套使用。
2. M4螺母M4螺母直径为4mm，螺距为0.7mm，与M4螺杆配套使用。
3. M5螺母M5螺母直径为5mm，螺距为0.8mm，与M5螺杆配套使用。
4. M6螺母M6螺母直径为6mm，螺距为1.0mm，与M6螺杆配套使用。
5. M8螺母M8螺母直径为8mm，螺距为1.25mm，与M8螺杆配套使用。
6. M10螺母M10螺母直径为10mm，螺距为1.5mm，与M10螺杆配套使用。
7. M12螺母M12螺母直径为12mm，螺距为1.75mm，与M12螺杆配套使用。
8. M14螺母M14螺母直径为14mm，螺距为2.0mm，与M14螺杆配套使用。
9. M16螺母M16螺母直径为16mm，螺距为2.0mm，与M16螺杆配套使用。
10. M18螺母M18螺母直径为18mm，螺距为2.5mm，与M18螺杆配套使用。
二、英制螺母尺寸规格表英制螺母的规格通常是按照直径和螺距来计算的。
1. 1/4英寸螺母1/4英寸螺母直径为6.35mm，螺距为0.79mm。
2. 5/16英寸螺母5/16英寸螺母直径为7.94mm，螺距为0.79mm。
3. 3/8英寸螺母3/8英寸螺母直径为9.53mm，螺距为1.08mm。
4. 7/16英寸螺母7/16英寸螺母直径为11.11mm，螺距为1.08mm。
5. 1/2英寸螺母1/2英寸螺母直径为12.7mm，螺距为1.27mm。
6. 5/8英寸螺母5/8英寸螺母直径为15.87mm，螺距为1.41mm。
7. 3/4英寸螺母3/4英寸螺母直径为19.05mm，螺距为1.59mm。
《常用标准件》word版
常用标准件修订版１ 通用国标螺钉、螺栓、螺帽、弹垫、平垫按国标尺寸加工。
２ 特殊用途的螺钉、螺栓、螺母，如：皇冠螺钉、弹性螺母、安全螺钉，按技术部要求加工。
３ 压、胀铆螺母、螺钉、拉铆螺母等按此标准生产，未注尺寸按PEM 标准进行生产。
3.1小头拉铆螺母（Ⅰ型）3.2 小头拉铆螺母(Ⅱ)3.3沉头拉铆螺母3.4六角平头拉铆螺母 3.5平头拉铆螺母3.6 六角拉铆螺母（AEHS ）六角拉铆螺母3.7通孔压铆螺母柱(SO)4.25.35.06.07.08.0备注：此标准适用于艾默生及其它公司标准，当华为技术产品图纸中标注3.5M3-XX压铆螺母柱时，所有尺寸与该标准中SO-M3-XX完全相同，当华为技术产品图纸中标注M3-XX压铆螺母柱时，则图示中D值尺寸为4.2mm，F值尺寸为4.8mm，其它尺寸不变。
3.8盲孔压铆螺母柱(BSO)4.24.25.36.07.08.0求的尺寸按此列表中加工，注明特殊要求的按非标准加工。
盲孔压铆螺母C部要求说明：L长度为6~7mm的C部长度为4.5mm以上，L长度8~10mm的C部长度为6.5mm以上，L长度为11~14mm的C部长度为8.0mm以上，L长度为14mm的C部长度为10.0mm以上，请各供应商按此要求加工。
备注：此标准适用于艾默生及其它公司标准，当华为技术产品图纸中标注3.5M3-XX压铆螺母柱时，所有尺寸与该标准中SO-M3-XX完全相同，当华为技术产品图纸中标注M3-XX压铆螺母柱时，则图示中D值尺寸为4.2mm，F值尺寸为4.8mm，其它尺寸不变。
3.9六角头压铆螺钉(NFH型)4.84.86.07.0说明：当C值值大于所加工板厚时，若非面板类所用压铆时六角头允许高于板厚：3.10圆头压铆螺钉(FH型-S)1 材料:根据订单要求而定,未注要求均为易车铁2 表面淬火，硬度要求HRC32-35°3 若表面没有作特殊说明均为镀彩锌4 螺纹为国标公制螺纹说明：当C 值值大于所加工板厚时，若非面板类所用压铆时头部允许高于板厚：3.11.1厚六角头通孔(NY102) (适用板厚2)3.12方螺母(NY300) 1)、普通型(A 型)2)、槽型带橡胶圈(B3)4)、C-1型(安装孔8.5×8.5)5)、C-2型(安装孔9.6×9.6)3.13、压铆式松不脱螺钉PF31- M3- 30型号螺纹码螺纹长度代码说明：当实际需求规格不在本标准范围内时，表中H值不变，则螺纹长度根据实际需求而变动。
螺栓、螺母、垫片使用规范标准
螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓螺母标准件规格.
（一）螺栓连接
螺栓用于两个或两个以 上不太厚并能钻成通孔 的零件之间的连接。为 了便于装配 , 通孔直 径比螺纹直径略大。 装配图中 , 螺栓连接 通常采用比例画法。
图7-20 螺栓连接
螺栓连接的画法
螺母 垫片
0.8d 0.8d
2.2d 2.2d
0.15d 0.15d
螺栓的公称长度按 下式计算:
（a）单线螺纹
图7-5 螺纹的线数
（b）双线螺纹
⑷螺距P和导程Ph 螺纹相邻两牙在中径线上对应两点间的轴向距离，称为 螺距P。 同一条螺旋线上的相邻两牙在中径线上对应两点间的轴 向距离，称为导程Ph。
P P
Ph =nP
Ph =P
Ph P
Ph
Ph = 2P
（a）单线螺纹
（b）双线螺纹
图7-6 螺纹的螺距和导程
m m
1.1d 1.1d
被连接零件
a
δ 2 δ
hh LL
L=δ1+δ2+h+m+a a=0.3d 查标准，选取与接 近的标准长度值为 螺栓标记中的公称 长度。
d
螺栓
2d 2d
0.7d 0.7d
2d
L L
图7-21 螺栓连接的画法
δδ 1
1.1d 1.1d
1
2
0.8d 0.8d
螺母 垫片
通过螺栓轴线剖切螺栓、 螺母、垫圈按不剖画
6.掌握轴承的简化画法和规定标记，以及弹簧的规定画法。
本章重点难点：
重点是螺纹的规定画法和标注方法；螺纹紧固件的规定标记， 以及它们的连接画法；圆柱齿轮的规定画法。 回 难点是螺纹紧固件的连接画法。 目
录
概述：
机器上的标准件和常用件很多，有螺栓、螺柱、螺钉、 螺母、垫圈、键、销、齿轮、弹簧、滚动轴承等。为 利于设计、制造和使用，国家标准对这些零（组）件 的结构、尺寸或某些结构的参数、技术要求等作了统 一规定，学习这些规定，为以后学习零件图和装配图 打下基础。
螺母标准尺寸规格表
螺母标准尺寸规格表螺母是一种常见的紧固件，用于将螺栓或螺钉固定在机械零件上。
螺母的尺寸规格对于机械设计和制造非常重要，因为不同尺寸的螺母适用于不同直径和螺距的螺栓或螺钉。
本文将介绍螺母的标准尺寸规格表，以便工程师和制造商在设计和选择螺母时能够准确地选择合适的尺寸。
一、螺母的尺寸参数。
螺母的尺寸通常由直径、螺距和高度三个参数来描述。
直径是螺母内径的大小，通常与螺栓或螺钉的直径相对应。
螺距是螺母内部螺纹的间距，也是螺母与螺栓或螺钉之间的配合间隙。
高度是螺母的厚度，决定了螺母在螺栓或螺钉上的固定深度。
二、螺母的标准尺寸规格表。
根据国际标准，螺母的尺寸规格通常采用公制和英制两种制度。
以下是常见螺母的标准尺寸规格表：1. 公制螺母尺寸规格表。
直径（mm）螺距（mm）高度（mm）。
M3 0.5 2.4。
M4 0.7 3.2。
M5 0.8 4.0。
M6 1.0 5.0。
M8 1.25 6.4。
M10 1.5 8.0。
M12 1.75 10.0。
2. 英制螺母尺寸规格表。
直径（in）螺距（TPI）高度（in）。
1/4 20 0.2。
5/16 18 0.25。
3/8 16 0.3125。
7/16 14 0.375。
1/2 13 0.4375。
5/8 11 0.5。
3/4 10 0.5625。
三、螺母的选用原则。
在选择螺母时，需要根据实际的使用要求和螺栓或螺钉的尺寸来进行合理的选择。
一般来说，螺母的直径和螺距应与螺栓或螺钉相匹配，高度则根据固定深度和受力情况来确定。
此外，还需要考虑螺母的材质、表面处理和防松动设计等因素，以确保螺母能够在特定工况下发挥最佳的固定效果。
四、螺母的应用领域。
螺母广泛应用于机械制造、航空航天、汽车制造、电子设备等领域。
不同领域的应用要求对螺母的尺寸和性能提出了不同的要求，因此在选择螺母时需要充分考虑实际的使用环境和受力情况。
五、结语。
螺母作为常见的紧固件，在机械设计和制造中起着至关重要的作用。
锁紧螺母尺寸规格表
锁紧螺母尺寸规格表锁紧螺母是一类广泛应用于各个领域的螺纹连接件，在机械设计和制造中起到了非常重要的作用。
由于其特殊的结构设计，它具有很好的紧固性能和可靠性，能够在高负荷、高温、高压力的环境下保持连接状态，因此越来越多的行业开始采用锁紧螺母进行紧固连接。
锁紧螺母的尺寸规格表是表示锁紧螺母各项参数的表格，其中包括了螺纹规格、螺纹码型、螺纹长度、螺纹圆径、外径、厚度、松张力、扭矩系数等多个参数。
根据这些参数，用户可以选择合适的锁紧螺母进行紧固。
下面简要介绍一下锁紧螺母常见的尺寸规格：1. M系列锁紧螺母：M系列锁紧螺母是一种常见的标准型号，其尺寸规格表如下：- M6锁紧螺母：螺纹长度为18mm，紧固力矩为4-6N.m，外径为11mm，厚度为7mm。
- M8锁紧螺母：螺纹长度为22mm，紧固力矩为6-8N.m，外径为14mm，厚度为9mm。
- M10锁紧螺母：螺纹长度为25mm，紧固力矩为10-12N.m，外径为17mm，厚度为10mm。
- M12锁紧螺母：螺纹长度为30mm，紧固力矩为18-22N.m，外径为19mm，厚度为12mm。
- M16锁紧螺母：螺纹长度为38mm，紧固力矩为36-42N.m，外径为24mm，厚度为16mm。
2. U系列锁紧螺母：U系列锁紧螺母是一种双重锁紧型号，其尺寸规格表如下：- U10锁紧螺母：螺纹长度为26mm，紧固力矩为10-14N.m，外径为15mm，厚度为9mm。
- U12锁紧螺母：螺纹长度为36mm，紧固力矩为35-40N.m，外径为22mm，厚度为14mm。
- U16锁紧螺母：螺纹长度为46mm，紧固力矩为70-80N.m，外径为28mm，厚度为19mm。
3. V系列锁紧螺母：V系列锁紧螺母是一种齿锁型号，其尺寸规格表如下：- V8锁紧螺母：螺纹长度为25mm，紧固力矩为5N.m，外径为16mm，厚度为11mm。
- V10锁紧螺母：螺纹长度为30mm，紧固力矩为9N.m，外径为18mm，厚度为13mm。
内六角螺钉垫片组合标准件-概述说明以及解释
内六角螺钉垫片组合标准件-概述说明以及解释1.引言1.1 概述内六角螺钉垫片组合标准件作为一种常用的连接件，在工程和制造领域中起着至关重要的作用。
内六角螺钉是一种带有六个边的螺纹连接件，具有较大的扭矩传递能力和稳固的固定效果，广泛应用于各种机械设备和结构中。
而垫片则是用来填补连接件之间的间隙，增加连接面积，分散连接压力，防止松动和漏气的一种重要零部件。
内六角螺钉与垫片的组合使用可以有效地提高连接件的抗压能力、扭矩传递效率和防水密封性能。
本文将重点介绍内六角螺钉垫片组合标准件的定义、特点、优势及未来发展趋势，希望能为相关领域的工程技术人员和制造商提供参考和借鉴，促进这一领域的发展和进步。
1.2 文章结构本文主要分为三个部分，包括引言、正文和结论三个部分：- 引言部分主要对内六角螺钉垫片组合标准件进行简要介绍，包括概述、文章结构和目的。
引言部分旨在引起读者的兴趣，让读者对内六角螺钉垫片组合标准件有一个初步的了解。
- 正文部分详细介绍了内六角螺钉、垫片以及它们组合形成的标准件的定义、特点、作用和优势。
通过对内六角螺钉垫片组合标准件的各个方面进行分析和说明，让读者更加深入地了解这一标准件的重要性和优势。
- 结论部分对内六角螺钉垫片组合标准件的重要性进行总结，并展望了未来发展趋势。
最后，通过一个简洁的结束语，对整篇文章进行总结，强调内六角螺钉垫片组合标准件的价值和未来发展的重要性。
1.3 目的本文旨在介绍内六角螺钉垫片组合标准件的重要性和优势，帮助读者了解这种常用的紧固件组合在工程设计和制造中的作用，促进其在实际应用中的推广和应用。
通过对内六角螺钉和垫片的定义、特点和作用进行详细阐述，使读者对这种组合标准件有一个全面的了解，同时展望未来的发展趋势，希望能够引起相关领域的关注和重视。
我们相信，通过本文的阐述，读者能够更好地应用内六角螺钉垫片组合标准件，提高工程制造的效率和质量，推动整个工程行业的发展和进步。
螺母带垫片标准号
螺母带垫片标准号
螺母带垫片标准号
螺母带垫片是工业制造中常见的机械零部件，为了保证螺母带垫片的质量稳定，需要遵循一定的标准来进行选择及使用。
下文将介绍有关螺母带垫片标准号及选用的注意事项。
一、螺母带垫片标准号
螺母带垫片的标准号是制定螺母带垫片的相关机构根据需要制定的一组标准编号。
在国内，常见的螺母带垫片标准有GB、HG、JB、SH、JIS、DIN等，这些标准规定了螺母带垫片的材质、结构、尺寸等关键参数。
在选用螺母带垫片时，需要对不同的标准有一定的了解，根据需要选择合适的螺母带垫片。
二、注意事项
1.选择合适的材料
不同的螺母带垫片使用不同的材料，如塑料、金属、橡胶等，需要根据所需的性能和环境条件选择材料。
例如在高温、高压工作条件下应
该选择具有较强耐高温性能的材料，而在腐蚀性环境下则应该选择具
有较强抗腐蚀性能的材料。
2.合理选择尺寸
螺母带垫片的尺寸要与螺母配合使用，过大过小都会影响其使用效果。
另外，不同标准的螺母带垫片尺寸也有所不同，选择时需要根据螺母
的型号和对应的标准来确定合适的尺寸。
3.正确安装
正确安装也是使用螺母带垫片的关键。
安装时要注意垫片应该放置在
螺母与螺栓之间，而不是放在螺栓头下面，否则会影响垫片的使用效果。
另外，安装时需要掌握一定的力度，不能过松或过紧，否则都会
影响垫片的使用寿命。
综上所述，选择合适的螺母带垫片需要了解不同标准的彼此间差异，
根据实际需要进行选择，并注意选用合适材料、合理尺寸和正确安装
等关键环节，以保证螺母带垫片的质量稳定和使用效果。
国标平垫尺寸规格
国标平垫尺寸规格一、国标平垫概述国标平垫，又称标准平垫，是一种用于螺纹连接的垫片产品。
它主要用于在螺纹连接件之间提供额外的支撑面积，以确保连接的稳定性和安全性。
国标平垫按照我国GB/T 94.1-2008《圆柱形弹性平垫圈》标准生产，具有通用性、可替换性强等特点。
二、国标平垫尺寸规格分类1.标准直径尺寸国标平垫按照直径尺寸可分为多种规格，如M2、M3、M4、M5、M6、M8、M10、M12等。
这些尺寸适用于不同规格的螺纹连接件。
2.非标准直径尺寸除标准直径尺寸外，国标平垫还提供非标准直径尺寸，以满足特殊使用场景的需求。
非标准直径尺寸可以根据客户要求定制。
3.厚度尺寸国标平垫的厚度尺寸也有多种规格，如1mm、1.5mm、2mm、2.5mm、3mm等。
用户可根据实际需求选择合适的厚度。
三、国标平垫应用领域国标平垫广泛应用于各类机械设备、建筑装饰、汽车零部件等领域。
它能有效防止螺纹连接件的松动，提高连接的可靠性和耐久性。
四、如何选择合适的国标平垫1.了解使用场景在选择国标平垫前，首先要了解其使用场景，确定所需平垫的直径、厚度等尺寸。
2.测量相关尺寸根据使用场景，测量连接件的螺纹规格、螺母尺寸等，以确定国标平垫的直径和厚度。
3.参照国标平垫尺寸表查阅国标平垫尺寸表，找到符合测量结果的规格。
如有特殊需求，可定制非标准尺寸。
五、国标平垫的采购与存储注意事项1.采购时，向供应商咨询国标平垫的材质、硬度、表面处理等信息，确保产品符合使用要求。
2.存储时，将国标平垫分类存放，避免混淆。
存放在干燥、通风的环境中，避免阳光直射和潮湿。
3.国标平垫在使用前，应进行检查，确保无裂纹、毛刺等缺陷。
如有问题，应及时更换。
通过以上内容，相信大家对国标平垫有了更深入的了解。
在实际应用中，选择合适的国标平垫，可以确保螺纹连接的稳定性和安全性。
