路基、路面施工图设计说明
路基、路面施工图设计说明
说明书—、一般路基设计1、路基标准横断面为配合清远华侨工业园建设得要求，并结合当地城镇发展得实际情况，设计从适度超前角度出发，对鱼湾平面交叉扩建改造，其路基布置详见“平面交叉布置图”。
2、路拱横坡行车道及辅道采用1、5%得路拱横坡，人行道2%得反向横坡。
3、超高方式本路段为平面交叉改造，不设超高路段。
4设计标高路基设计标高为中央绿化带两侧处得路面标高。
5、用地范围路堤两侧排水沟外缘以及涵洞边线外3m以内得土地为公路用地范围。
6、路基设计要求⑴、根据调查，填方路基填料主要为亚粘土。
本地区得土质条件好，一般可直接采用亚粘土及风化土作路床填料。
对边坡进行整修，恢复正常路基宽度。
路基压实度采用重型压实标准，分层压实。
本项目对路基压实度在施工期间应按规范要求进行严格控制。
路基压实度、填料最小强度与最大粒径均应符合表3-1得要求。
填料粒径、强度及路基压实标准表3-1⑵、天然稠度小于1、1、液限大于40、塑性指数大于18得粘性土，用作上路床、下路床及上、下路堤得填料时，应采用各种措施使其压实度达到表3-1中得规定。
⑶、液限大于50、塑性指数大于26得土，以及含水量高得土，不得直接用为保证路基得压实度，填方路基两侧各超宽填筑50cm ,路基施工完成后再作路基填料。
需要使用时，必须采用翻晒、掺石灰、水泥等技术措施，经检验合格后方可用于下路床与路堤填料。
⑷新旧路基衔接时必须按相关规范设置台阶，以加强新旧路基得连接。
7、路床顶面验收标准⑴、基本要求1）、路基填料应符合规范与设计得规定，经认真调查、试验后合理选用。
2）、填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。
3）、施工临时排水系统应与设计排水系统结合，避免边坡冲刷，勿使路基附近积水。
⑵、外观鉴定1）、路基表面平整，边线直顺，曲线圆滑。
2）、路基边坡平顺、稳定，不得亏坡，曲线圆滑。
二、路基、路面排水本线路得路基路面排水按自成排水系统得原则进行设计。
设计时，根据当地得气候、降雨特点，结合原有水系，采用路堑两侧设边沟（盖板边沟）或路堤两侧排水沟与涵洞构成排水系统。
道路部分施工图纸设计说明
道路部分施工图纸设计说明（一）一、设计依据及主要资料1、2010年3月宁国经济技术开发区规划建设局发给我院的工作函；2、甲方提供的规划路图图及地形（电子图）；3、本院编制的《安徽宁国经济技术开发区河沥溪园区宜黄东侧用地规划修改方案（讨论稿）（2010.3）》4、本院设计的《宁国经济技术开发区河沥溪园区八里路（三号路—滨口路〈工程施工图〉文本（2008年3月）。
5、甲方提供的宜黄线公路与规划七号路接顺处实测标高；6、本院编制的《宁国经济技术开发区河沥溪园区七号路（宜黄线~十二号路工程》、初步设计文本。
7、2010年5月19日关于《宁国经济开发区河沥溪园区七号路》（宜黄线~十二号路工程》、初步设计的评审会相关精神及会议纪要。
8、《宁国市城市总体规划》文本（安徽省城乡规划设计研究院2008年1月）9、本院现场踏勘成果。
10、《城市道路设计规范》（CJJ37-90）11、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；12、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；13、《公路路基设计规范》（JTGD30—2004）；14、《公路水泥混凝土路面设计规范》（JTG DO40-2002）；15、《道路交通标志与标线》（GB5768—2009）；二、主要技术指标：1、设计道路等级：城市支路Ⅲ级。
2、设计计算荷载：汽车BZZ-100标准轴线。
3、设计车速：V=30Km/B。
4、设计年限：水泥混凝土路面，T=20年。
三、设计内容及变更1、平面设计：本次设计的七号路（宜黄线~十二号路）为宁国经济技术开发区河沥溪园区内规划道路，全长约0.875KM，道路路段红线宽度18 m，定性为城市支路，设计道路由西北向东南依次与宜黄线、八里路、十二号路相交，道路全线设一处平曲线，半径为R500，根据初设会审相关意见，其中与宜黄线采用近期与现状道路边线接顺的方式，与八里路和十二号路交叉口不属于本次设计范围，详见相关设计。
施工图设计总说明书(参考)
施工图设计说明书1．工程概况本方案设计起点桩号K0+000，坐标为：X=2789366.23058，Y=532803.32505；设计终点桩号为K5+334.790，坐标为：X=2792400，Y=529400。
路线全长5334.790m，全线设有两座钢筋混凝土简支梁桥(2X10,K0+200～K0+300，K5+120～K5+160)、8道涵洞。
2．主要设计技术指标根据本项目在总体路网中的地位、交通功能以及对沿线经济发展的服务功能，结合公路设计规范，确定本道路的主要技术标准为：本次设计一律执行《公路工程技术标准》JTG B01-2014。
公路等级：二级公路设计速度：60km/h圆曲线极限最小半径：125m圆曲线一般最小径：200m圆曲线不设超高最小半径：1500m圆曲线不设加宽值最小半径：250m最大纵坡:6%路基宽度:10m路面宽度:7m小桥和涵洞：与路基同宽设计荷载:公路Ⅱ级3、道路工程设计3.1道路平面设计平面设计原则：平面线形应流畅顺适，利于安全行车，与地形和周围环境相协调；在经济条件许可的情况下，设计尽可能采用较高的技术指标，还要综合考虑工程造价、施工技术条件、地质气候、材料来源等其它影响因素；处理好道路与农业、城镇、居民的关系，要努力做到“近村不进村，利民不扰民”。
注意与农业基本建设的配合，做到少占田地并尽量不要占高产田地和经济作物田地，注意与农田水利设施、当地土地规划良好结合；充分重视水文地质条件。
不良地质地貌对路基的稳定性影响较大，同时对特殊地质的处理将增加工程费用，应尽量绕避滑坡、崩塌、岩堆、泥石流等不良地质，必须穿越时应选择合理的位置缩小穿越范围，并采取相应的处理措施；重视环境保护和生态保护，加强环境保护工作，重视生态平衡。
本路线起于206省道，止于店上村，总长5241.692米。
线形设计以《公路工程技术标准》和《公路路线设计规范》为依据，按60km/h二级公路的标准来进行设计。
道路工程施工图纸说明
道路工程施工图纸说明一、施工图纸概述道路工程施工图纸是道路工程设计方案的具体实施文件，是工程施工组织的依据，施工单位按照施工图纸细部内容和要求进行施工。
施工图纸的编制标准是依据国家相关规范和标准进行编制，保证工程施工的质量和安全。
二、施工图纸内容1. 总图总图是对整个工程的布局和整体情况进行展示的图纸，包括工程的位置、范围、主要技术参数等内容，是施工单位了解工程整体情况的重要依据。
2. 平面图平面图是对工程在水平面上的布局进行展示的图纸，包括道路的线型、宽度、坡度等内容，这是施工单位进行道路铺设的重要依据。
3. 纵断面图纵断面图是对道路在垂直方向上交通道路的布置进行展示的图纸，包括道路的高程、坡度、边坡、绿化带等内容，这是施工单位进行道路修整和排水的重要依据。
4. 剖面图剖面图是对工程的各部分构造进行展示的图纸，包括路基、路面、排水设施、交通标志等部分的构造和尺寸，这是施工单位进行道路施工和设施安装的重要依据。
5. 细部图细部图是对工程各部分重点细节进行展示的图纸，包括交叉口、排水口、桥梁、隧道等部分的构造和尺寸，这是施工单位进行关键部位施工的重要依据。
三、施工图纸注意事项1. 各类图纸之间的一致性和合理性，各图之间的衔接关系要清晰明了，确保施工单位能够准确理解图纸内容。
2. 施工图纸要与设计文件、规范标准等相关资料相互协调，确保施工的质量和安全。
3. 施工图纸中应明确标注材料、尺寸、偏差等内容，保证施工单位按照要求进行施工。
4. 施工图纸中应详细标注安全防护措施、施工工序、质量检测等内容，确保工程施工中的安全和质量。
四、施工图纸的保存和使用1. 施工图纸应由设计单位归档保存，并定期进行备份和更新，以便工程施工过程中需要提供参考。
2. 施工单位在施工前应认真阅读和理解施工图纸内容，结合实际情况进行施工组织。
3. 施工单位在施工过程中如有发现施工图纸内容与实际情况不符的情况，应及时向设计单位反馈，共同协商解决。
道路工程施工图说明
道路工程施工图说明一、施工图的内容1.1 设计图纸施工图是根据设计图纸进行的详细化工作，设计图纸中包括了道路线型、横断面、纵断面、交叉口以及其它相关的标高、标线等内容，施工图应根据设计图纸进行详细的标注和说明。
1.2 施工范围施工图应清晰地标注出道路的施工范围，包括起止点、断面范围、边坡范围等内容。
1.3 施工标准施工图对道路的施工标准应进行详细的说明，包括路基的厚度、材料的质量标准、路面的厚度和材料要求等内容。
1.4 施工工序施工图应对道路施工的工序进行详细的安排，包括开挖、填方、压实、基层处理、面层处理等工序的要求和顺序。
1.5 施工材料施工图应对道路施工所需的各种材料进行详细标注，包括路基材料、路面材料、边坡保护材料等内容。
1.6 施工标准施工图应对施工中可能涉及到的标准进行详细的说明，如路基的厚度、材料的质量标准、路面的厚度和材料要求等内容。
二、施工图的作用2.1 指导施工施工图是道路施工的详细指南，施工人员应根据施工图进行施工，确保施工质量和进度。
2.2 管理施工施工图是施工管理的重要依据，可以根据施工图对施工进度和质量进行管理。
2.3 审查验收施工图是审查验收的重要依据，可以根据施工图进行道路施工过程的监督和验收。
2.4 维护养护施工图是道路维护养护的重要依据，根据施工图可以进行维护养护工作的调查和计划。
三、施工图的要求3.1 明确性施工图应清晰明确，不能存在歧义和模糊之处，以便施工人员能够准确理解和执行。
3.2 详细性施工图应详细具体，包括施工范围、工序、材料、标准等内容的详细说明，确保施工的完整性和一致性。
3.3 规范性施工图应符合相关的规范和标准要求，不能存在与规范不符的情况，确保施工的合法性和合规性。
3.4 实用性施工图应具有实际操作性，可以直接用于指导施工，不应过于复杂和繁琐，确保施工的高效性和可行性。
3.5 可维护性施工图应具有可维护性，可以方便地进行更新和修订，确保施工信息的准确性和及时性。
加宽路段路基路面说明

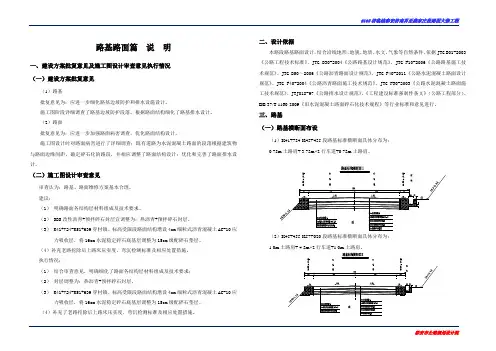

路基路面篇说明一、建设方案批复意见及施工图设计审查意见执行情况（一）建设方案批复意见（1）路基批复意见为：应进一步细化路基边坡防护和排水设施设计。
施工图阶段详细调查了路基边坡防护段落，根据路面结构细化了路基排水设计。
（2）路面批复意见为：应进一步加强路面病害调查，优化路面结构设计。
施工图设计时对路面病害进行了详细调查；既有道路为水泥混凝土路面的段落根据建筑物与路面边缘间距，确定碎石化的路段，并相应调整了路面结构设计；优化和完善了路面排水设计。
（二）施工图设计审查意见审查认为：路基、路面维修方案基本合理。
建议：（1）明确路面各结构层材料组成及技术要求。
（2） SBS改性沥青+预拌碎石封层宜调整为：热沥青+预拌碎石封层。
（3） K41+724-K51+639穿村镇、标高受限段路面结构增设4cm细粒式沥青混凝土AC-10应力吸收层，将16cm水泥稳定碎石底基层调整为15cm级配碎石垫层。
（4）补充老路挖除后上路床压实度、弯沉检测标准及相应处置措施。
执行情况：（1）结合审查意见，明确细化了路面各结构层材料组成及技术要求；（2）封层调整为：热沥青+预拌碎石封层。
（3） K41+724-K51+639穿村镇、标高受限段路面结构增设4cm细粒式沥青混凝土AC-10应力吸收层，将16cm水泥稳定碎石底基层调整为15cm级配碎石垫层。
（4）补充了老路挖除后上路床压实度、弯沉检测标准及相应处置措施。
二、设计依据本路段路基路面设计，结合沿线地形、地貌、地质、水文、气象等自然条件，依据JTG B01-2003《公路工程技术标准》、JTG D30-2004《公路路基设计规范》、JTG F10-2006《公路路基施工技术规范》、JTG D50～2006《公路沥青路面设计规范》、JTG F40-2011《公路水泥混凝土路面设计规范》、JTG F40-2004《公路沥青路面施工技术规范》、JTG F30-2003《公路水泥混凝土路面施工技术规范》、JTJ018-97《公路排水设计规范》、《工程建设标准强制性条文》（公路工程部分）、DB 37/T 1160-2009《旧水泥混凝土路面碎石化技术规程》等行业标准和意见进行。
四级路路基路面说明
说明一、概述本项目临洮县红旗乡巴下至扎马圈公路改建工程，是红旗乡连接G212的重要乡道，其中达板乡达板料场路段，因承受周边多个大型项目用料运输，交通量较大。
工程位于定西市临洮县境内，起点位于临洮县红旗乡巴下村；终点位于临洮县红旗乡扎马圈村，路线由南向北布设，全长25.730Km。
二、施工图标段（合同段）划分情况说明由于全线里程较短，且地形较平缓，施工难度小，因此将全线划分为一个施工标段，见下表：施工标段表1.1本项目第一标段起讫桩号K0+000～K25+730三、路基设计原则、路基横断面布置及加宽、超高方案的说明1、路基设计原则1.1、路基工程应具有足够的强度、稳定度及耐久性；1.2、路基设计应符合环境保护要求，避免引发地质灾害，减少对生态环境的影响；1.3、路基设计应贯彻“安全、耐久、节约、和谐”的设计理念；1.4、对路基工程提倡采用成熟的“新技术、新结构、新材料和新工艺”；1.5、做好工程地质勘察，查明水文地质和工程地质条件，获取设计所需要的岩土物理力学参数；1.6、从地基处理、路基填料选择、路基强度与稳定性、排水系统及关键部位路基施工技术等方面进行综合设计；1.7、为保证路基稳定，设置必要的防护类型，尽早恢复原有地貌。
2、施工图设计采用的主要标准、规范和规程2.1、部颁《公路工程技术标准》（JTG B01-2003）2.2、部颁《公路自然区划标准》（JTJ 003-86）2.3、部颁《公路工程抗震设计规范》（JTJ 004-89）2.4、部颁《公路建设项目环境影响评价技术规范》（JTJ 006-98）2.5、部颁《公路排水设计规范》（JTJ 018-96）2.6、部颁《公路路基设计规范》（JTG D30-2004）2.7、部颁《公路路基施工技术规范》（JTG F10-2006）2.8、部颁《公路沥青路面设计规范》（JTJ D50-2006）2.9、部颁《公路沥青路面施工技术规范》（JTJ F40-2004）2.10、部颁《公路路面基层施工技术规范》（JTJ 034-2000）2.11、《工程建设标准强制性条文》（公路工程部分）2.12、《公路水泥混凝土路面设计规范》（JTG D04-2011）2.13、《公路水泥混凝土路面施工技术规范》（JTG D30-2003）2.14、其它有关规程、规范。
道路交通施工图设计说明书
道路及交通施工设计说明书一、工程概况本设计项目为XX市XXXX道路改造工程。
现状XXXX路为12～14m宽水泥混凝土道路，两侧各有5～9m宽人行道。
现状水泥混凝土路面状况好坏不均匀。
道路两侧为建筑工地、商业街道、学校、机关单位、居民楼、医院。
道路起点与XX市主干路民主南路相交，终点至在建1#大桥及大潭映像小区。
XXXX路为XX市的城市次干路，它的建设为解决XXXX路线区域内部及连接1#等地方交通提供便利。
本项目的改（扩）建，能减少人民路的交通压力，与1#大桥的配套建设，构成新的一条通往1#居民区的交通要到。
二、设计工作范围及任务本项目工程设计范围包括道路路基路面、交通及沿线安全设施工程、雨水排水工程等。
施工图设计在方案阶段设计已确定的线路走向、建设规模、主要技术标准和重大设计原则的前提下，进一步细化；并在勘测的基础上，进行调查研究、收集资料、确定设计技术标准及设计参数，统计主要工程数量等。
本项目改造要求：路面沥青化、市政管线下地。
三、采用的主要技术标准和技术规范（一）、设计标准XXXX路为改造工程，执行城市次干路标准，采用的主要技术经济指标如下：1、计算行车速度：30km/h2、停车视距：30m3、平曲线最小半径：R=45m4、竖曲线最小半径：凹R=1400 m,凸R=1500 m5、路基设计洪水频率：1/506、路面结构设计标准轴载：路面设计标准轴载BZZ-100kN7、沥青混凝土路面设计年限：15年8、标准路基宽度：道路红线宽度18.0～33.5 m，双向两车道9、地震基本烈度：Ⅵ度（二）、采用相关的规范1、《市政公用工程设计文件编制深度规定》（2013年版）2、《城市道路工程设计规范》（CJJ 37-2012）3、《城市道路路线设计规范》（CJJ 193-2012）4、《城镇道路路面设计规范》（CJJ 169-2012）5、《城市道路交叉口设计规程》（CJJ 152-2010）6、《城市道路路基设计规范》（CJJ 194-2013）7、《公路路基设计规范》（JTG D30-2004）8、《公路水泥混凝土路面设计规范》（JTG D40-2011）9、《公路沥青路面设计规范》（JTG D50-2006）10、《无障碍设计规范》（GB 50763-2012）四、工程设计（一）、道路平面XXXX路为改造工程，部分路段路面设计新建沥青混凝土，部分路段路面设计水泥混凝土加铺沥青混凝土（白加黑）。
道路DL-01施工图说明
道路DL-01施⼯图说明1施⼯图设计说明⼀、⼯程概述沙亭村美丽乡村建设⼯程位于太和镇沙亭村，沙亭村位于新太和镇以北，新⼴从路边，⾯积约为3平⽅公⾥，下辖10个村民⼩组，总⼈⼝3300多⼈，是太和镇最偏远的村委会。
沙亭村委会距离市区18公⾥，离太和镇3公⾥，九太公路和⼴从路贯穿全村，紧贴帽峰⼭，本村没有⾼效盖的经济实体，以农业和物流业为主体。
本次拟对沙亭村沙亭西路、沙亭⼴兴路、沙亭南路、沙亭东路四条村道进⾏升级改造；七社、⼋社公园升级及⼗社风⽔塘整治。
其中沙亭西路长528.5m，宽3.6m~6.2m，对旧路病害处理后铺6cm沥青；沙亭⼴兴路长405m，宽7m~9m，对旧路病害处理后铺6cm沥青；沙亭南路长800m，宽6m~15.7m；对旧路病害处理后铺6cm沥青，沙亭东路长1308.766 m，宽5m~12m，对旧路病害处理后铺6cm沥青；升级七社、⼋社公园及⼗社风⽔塘整治。
⼆、设计内容设计内容包括：道路⼯程、交通⼯程、园建⼯程等。
施⼯图按设计内容共划分为三册，具体分册如下：第⼀册-----道路⼯程第⼆册-----交通⼯程第三册-----园建⼯程三、设计依据本次施⼯图的设计依据主要有：1)⼯程⽴项⽂件；2)沿线1;500实测地形图；3)⼯程设计合同；4)国家及交通部颁布的有关标准、规范、规程及相关规定。
四、设计规范及标准《城市道路设计规范》 CJJ 37-2012（2016年版）《城镇道路路路设计规范》 CJJ169-2012《城市道路路线设计规范》 CJJ193-2012《城镇道路养护技术规范》 CJJ36-2016《城镇道路⼯程施⼯与质量验收标准》 CJJ1-2008《城市道路交叉⼝设计规程》 CJJ152-2010《公路⼯程技术标准》 JTG B01-2014《公路沥青路⾯设计规范》 JTG D50-2017《公路沥青路⾯施⼯技术规范》 JTG F40-2017《⽆障碍设计规范》GB 50763-2012《公路桥涵设计通⽤规范》（JTG D60-2015）《道路交通标志和标线》，国标GB5768-2009国家、⾏业或本地区其他相关规范与标准；五现状评价及建设条件5.1 区域⽤地现状路线区域内现状⽤地为混凝⼟路⾯、构筑物、⼭体为主。
道路施工图设计总说明
道路施工图设计总阐明一、概述根据《昌南新城沿江南组团发展控制规划》（2023版），本项目是昌南新城沿江南组团发展片区旳一条主干路。
本项目重要是连接小蓝工业园区、昌南新城沿江南组团发展片区及象湖新城片区。
抚生路象湖新城段已修建至昌南大道，为打通昌南新城沿江南组团，本项目旳建设就显得尤为紧迫。
抚生路新建道路工程采用都市主干路设计原则，设计速度为50km/h，按红线宽46m，车道规模六快二慢。
路线采用规划线位，北起汇仁大道（不含交叉口，起点桩号K0+000，向南与规划一路、规划二路、规划三路、规划四路等道路相交，终于小蓝大道（含交叉口，终点桩号K1+950），路线全长1950m。
全线共与6条横向道路相交，均为平面交叉。
本工程为新建工程，重要包括道路、桥涵、排水、交通、电力、照明、通信工程等。
本册为道路工程。
二、设计根据与设计规范2.1、设计根据及基础资料1)设计委托函（南昌县城镇规划建设局）2023.22)《昌南新城沿江南组团发展控制规划》（南昌市都市规划设计研究总院）2023.043)南昌县抚生路（汇仁大道～南外环）新建道路工程岩土工程勘察汇报（江西省物化探地址工程勘察院） 2023.06.114)抚生路道路地形纵、横断面测量成果（含电子文献）（江西地勘局赣西地质调查大队）2023.05.13 5)南昌县抚生路（汇仁大道～芳湖路）提高改造道路工程施工图设计（同济大学建筑设计研究院（集团）有限企业）2023.106)南昌县小蓝大道（西延段）工程初步设计（中国瑞林中国瑞林工程技术有限企业）2023.57)其他国家、部委、地方颁布旳法律、法规、规范等。
2.2、采用和参照旳设计规范及原则1)《都市道路工程设计规范》(CJJ37-2023)2)《都市道路交叉口设计规程》（CJJ152-2023）3)《城镇道路路面设计规范》（CJJ169-2023）4)《都市道路路线设计规范》（CJJ193-2023）5)《都市道路路基设计规范》（CJJ194-2023）6)《公路路基设计规范》（JTG D30-2023）7)《公路沥青路面设计规范》（JIG D50-2023）8)《公路沥青路面施工技术规范》（JTG F40-2023）9)《公路工程集料试验规程》(JTG E42-2023)10)《都市道路交通设施设计规范》(GB50688-2023)11)《无障碍设计规范》(GB50763-2023)12)江西省地方原则《公路填砂路基施工技术规范》(DB36T655-2023)13)《工程建设原则强制性条文城镇建设部分》(2023年版)14)《市政公用工程设计文献编制深度规定（2023年版）》(住房城镇建设部工程质量安全监管司)三、设计原则1、道路等级：都市主干路2、设计速度：主行车道设计速度50km/h、辅道设计时速30 km/h。
道路工程施工说明
×××××××××道路工程----×-×自×然村施工图设计文件汇编××市城市规划设计争论院二0 一八年六月一、任务依据及测设经过道路工程设计说明1. 《大路水泥混凝土路面设计标准》〔JTGD40-2023〕； 2. 《城市道路设计标准》〔CJJ37-90〕； 3. 《室外排水设计标准》〔GBJ14-98〕；2023 年 1 月，我院受××市××区旧村改造和村建设工作领导小组办公室托付，进展××镇××村的道路施工图设计。
2023 年 2 月我院对现场进展调查，完本钱工程施工图设计，道路工程设计说明如下：设计依据：1. ××市××区旧村改造和村建设工作领导小组办公室下达的设计任务4. 《城市道路和建筑物无障碍设计规〔范JG 》J50-2023〕；5. 《大路排水设计标准》〔JTJ018-97〕；6. 《道路交通标志和标线》〔GB5768-1999〕。
7. 《给水排水标准图集》〔S5〔二〕 。
四、路线设计书。
设计敏捷把握线形，最大限度地利用既有道路，尽量做到不动迁、不征 2. 该村道路的1：1000 地形图。
地；平面设计承受标准较低，困难地段临时顺接。
为便于施工治理，本工程设3. 我院设计人员现场测量相关数据。
二、工程概况计承受 1992 年××坐标系系统。
在满足道路设计最小纵坡的前提下，充分考虑四周建筑物既有的标高， ××、××社自然村道路工程共含29 条路线、排水明沟及排水涵管等，便于两侧土地的开发和利用。
主要工程量如下表：三既、承受技术标准及标准主要工程量表本道路工程设计为乡村道路，计算行车速度为 20km/h 。
(完整版)高速公路路基路面施工图设计说明
说明一、初步设计批复意见执行情况（一）路基、路面路基、路面工程施工图设计中《***工程两阶段初步设计批复意见》（简称《初设批复意见》）执行情况如下：1、《初设批复意见》中：“路基高度小于3m且不占用农田和林地的段落，路基边坡原则上应放缓为1：3至1：4，并结合周围的景观对边坡进行综合设计。
填挖方折角处改为流线型”在施工图设计过程中对于路基高度小于3m且不占用农田和林地的段落采用1：3坡率，并对边坡进行绿化。
填挖方折角处已改为流线型。
2、《初设批复意见》中：“应加强零填挖路基的处治设计，根据路床干湿状况采取翻挖、碾压、换填等工程措施以满足压实度的要求。
”在施工图设计过程中根据调查本地区路床除特殊路基段落外大部分处于中湿或干燥状态，对于处于潮湿状态的路段采用翻挖、晾晒、换填粗粒料等处理措施。
3、《初设批复意见》中：“考虑全线缺方严重，挖方路段可采用超挖取土，减少线外取土占地规模。
”在施工图设计过程中对挖方段落已采取超挖取土措施减少线外取土占地规模。
4、《初设批复意见》中：“进一步落实取、弃土场的具体位置，做好植被恢复方案的设计，做好取土场的勘探试验工作，并与当地政府签订相关协议。
”在施工图设计过程中已落实取、弃土场的具体位置，并对取、弃土场植被恢复进行了方案设计，取土场的勘探试验也已完成，并与当地政府签订了相关协议。
5、《初设批复意见》中：“全线清除地表腐殖土及挖除的淤泥应集中堆放，用于路基边坡、取土场等恢复绿化工作。
”在施工图设计土方调运过程中已考虑利用挖除腐殖质土进行路基边坡和取土场恢复绿化工作。
6、《初设批复意见》中：“进一步加强对路基不良地质地段的地质调查，查明软弱土层的分布范围、厚度、埋藏条件和软土的物理力学性质，确定合理的处置方案。
”在施工图设计过程中对路基不良地质地段进行了详细的调查勘探，根据查明的软弱土层的分布范围、厚度和软土的物理力学性质确定了不同的处置方案。
7、《初设批复意见》中：“施工图阶段应查明冻土的分布范围、冻深，提出合理的处治方案，同时应查明地下水分布情况，并加强对涎流冰病害的调查与防治。
路基路面图纸内容要求
路基路面篇图纸内容要求一．图纸内容根据《公路工程基本建设项目设计文件编制办法》交公路发[2007]358号，施工图设计路基路面篇包括以下内容1 说明1)初步设计(或技术设计)批复意见执行情况。
2)施工图标段(合同段)划分情况说明。
3)路基设计原则、路基横断面布置及加宽、超高方案的说明。
4)路基设计(包括高填深挖路基、特殊路基设计)、施工工艺、参数，材料要求等说明(特殊处理的高填深挖路基，滑坡、崩塌、泥石流、采空区等大型特殊路基设计应按工点编制设计说明)。
5)路基压实标准与压实度及填料强度要求的说明。
6)路基支挡、加固及防护工程设计说明。
7)路基、路面排水系统及其防护设计说明。
8)取土、弃土设计方案、环保及节约用地措施。
9)路面结构设计(主线、互通立交匝道、被交道路、收费站广场、桥面铺装、隧道路面等)，材料要求、混合料要求、级配组成及施工要求等。
10)路床顶面验收标准说明。
11)施工方案及注意事项。
12)动态设计及监控方案说明。
2 各种图表1)路基设计表列出平曲线要素、纵坡（坡高、坡长、边坡点桩号及高程）、竖曲线要、桩号、地面高程、设计高程、填挖高度、路基宽度（原宽、加宽、加宽后总宽）、缓和长度、超高值（左、右）、路基边缘与设计高之差（左、右）等。
高速公路、一级公路应列出平曲线要素、纵坡（坡高、坡长、变坡点桩号及高程）、竖曲线要素、桩号、地面高程、设计高程、填挖高度、路基宽度（中央分隔带、左右幅分别按行车带及路缘带、硬路肩、土路肩计列）、各点与设计高之差（左右幅分别按左侧路缘带外缘、硬路肩外缘、土路肩外缘各点填列），并说明加宽、超高情况。
2）边沟(排水沟)设计表高速公路、一级公路应列出桩号、地面高程、设计高程、按左右侧分别列出边沟或排水沟形式及尺寸、沟中心至中桩距离、沟底纵坡（设计资料、沟底高程、说明等）。
3)路基标准横断面图示出路中心线、行车道、拦水缘石（如果有）、路肩、路拱横坡、边坡、护坡道、边沟、碎落台、截水沟、用地界碑等各组成部分及其尺寸，路面宽度及概略结构。
K≥98%在道路施工图设计说明
K≥98%在道路施工图设计说明
一、设计依据
1、《城市道路工程设计规范》
2、《混凝土结构设计规范》
3、《公路工程技术标准》
4、《公路路面基层施工技术规范》
5、《城市居住区规划设计规范》
6、《公路沥青路面施工技术规范》
7、《公路路基施工技术规范》
8、《工程建设标准强制性条文》
9、《公路路基设计规范》
10、《城镇道路路面设计规范》
11、《城镇道路工程施工与质量验收规范》
二、道路技术标准
1、道路等级：厂区道路；
2、设计时速：≤l0km/h；
3、路面结构设计轴载：BZZ100；
4、设计年限：沥青混凝土路面10年；
5、道路红线：4m和6m。
三、道路平面设计
本次设计的道路为厂区道路，道路平面设计详见道路平面设计图。
四、道路横断面设计
横断面道路采用1.5%单向坡，直线型路拱。
五、道路纵断面设计
由于本次设计的道路为厂区道路，道路标高主要以建筑总平面及规划红线为主要控制因素。
本次设计的道路纵坡采用最小道路纵坡0.3%，道路最大纵坡0.4%。
六、道路路面结构设计
道路采用沥青混凝土路面（沥青标号为70号），路面结构如下：
4cm（AC13C型细粒式沥青混凝土）+乳化沥青黏层（0.5L/m2）+8cm（AC25C粗粒式沥青混凝土片乳化沥青透层（lL/m2）+30cm （5%水泥稳定碎石）+60cm（塘渣）=102cm。
01道路施工图说明
xx区xx路（xx路~xx路）建设工程道路工程施工图设计说明一、设计依据：1）xx市总体规划及路网规划；2）xx、人民东路北片控规；3）xx路规划依据图；4）xx市规划管理局下达的xx路规划设计要点；5）枫林路道路施工图、咸嘉湖路施工图；6）《城市道路工程设计规范》（CJJ37-2012）；7）《城市道路路线设计规范》（JJ193-2012）；8）《公路路基设计规范》（JTG D50-2004）；9)《城市道路路基设计规范》（CJJ194-2013）；10)《城市道路路基设计规范》（CJJ194-2013）；11）《城镇道路路面设计规范》（JJ169-2012）；12）《无障碍设计规范》(GB50763-2012)；13）《工程建设标准强制性条文》；14）《xx市绿色道路设计导则》（试行）；15）xx市城市道路桥梁精细化设计指导意见16）xx市规划勘查设计研究院提供的测量资料17）中国有色金属xx勘察设计研究院有限公司提供《xx路（xx路-xx路）工程岩土工程详细勘察中间资料》二、基本概况：1、现状xx路是xx区xx村片范围内的一条南北向城市次干路，本次设计段北起xx路，南至xx路，全长0.6公里，规划路幅宽度为26m。
根据现场踏勘的情况，拟建xx路道路现状为一条4—5m宽砂石路，局部为水泥硬化。
沿线地势比较平坦、地形起伏不大，相对高差达最大不超过2.5米。
本片区地势平坦。
道路沿线居民住建筑物主要为低层建筑，房屋结构简单。
道路经过区域多为仓库、棚屋、民房、货场以及施工地等。
片区内现有主要道路有：xx路、xx路、xx路等道路。
其中道路起点处xx路（现称做浏阳河大道）以及终点处xx路（现称做晚报大道）均已建成通车2、地质情况根据本次钻探揭露，拟建场地内埋藏地层有人工填土、植物层，第四系冲积粉质粘土、粉土、圆砾，第四系残积粉质粘土、下伏基岩为白垩系砾岩，其野外特征按自上而下的顺序依次描述如下：2.1人工填土（Qml）①（①为地层编号，下同）：属杂填土，褐灰、灰黑色，主要由粘性土混砖块、砼块等建筑垃圾及块石等组成，硬杂质含量20～45%，新近堆填而成，呈松散状态，密实度不均匀，未完成自重固结。
城市道路施工图设计说明书模板
城市道路施工图设计说明书1、概述1.1 工程概况A、B道路位于南方，A道路东接现状C，规划为城市支路，道路全长约R米；B道路相交于A 道路，规划为城市支路，道路全长约RX米；C道路位于，规划为城市街道，道路硬化面积约为R m2。
1.2 设计依据●设计合同；●中标通知书；●初步设计批复；●我公司设计的初步设计文件；●《R分区规划（2007～2020）》；●《R总体规划（2006-2020）》；●工程勘察测量报告；●其他调查和收集的有关社会经济、交通运输及自然条件、地质等资料。
1.3 初步设计批复意见的执行情况严格按照初步设计批复意见进行设计。
1.4 采用的规范、规程和工程验收标准●《城市道路工程设计规范》 CJJ37-2012；●《城市道路路线设计规范》 CJJ193-2012；●《城市道路交叉口设计规程》 CJJ152-2010；●《城镇道路路面设计规范》 CJJ169-2011；●《城市道路路基设计规范》 CJJ 194-2013；●《城镇道路工程施工与质量验收规范》 CJJ-2008；●《建筑边坡工程技术规范》 GB 50330-2013；●《建筑地基处理技术规范》 JGJ 79-2012；●国家、行业、地方现行的相关技术规程及规范。
1.5 技术标准与设计技术指标依据《城市道路工程设计规范》（CJJ 37-2012）项目采用的主要技术标准为：主要技术标准主要技术指标一览表2、建设条件2.1 沿线自然地理概况2.1.1 沿线地形地貌拟建A道路包含有素土路面、局部混凝土路面和局部沥青路面；地形地势，横向呈西高东低，纵向呈南高北低；道路两侧多为工厂围墙；道路沿线高程在R～RX米之间。
拟建B道路为素土路面；地形地势，呈西高东低；道路右侧为工厂围墙，左侧为山坡；道路沿线高程在R～R米之间。
拟建C道路为残破水泥路面，周围居民房分布较为密集，整体地势比较平缓，道路沿线高程在R～R米之间。
2.1.2 水文场地位于R市RXX，河流水量R。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明书一、一般路基设计1、路基标准横断面为配合清远华侨工业园建设的要求，并结合当地城镇发展的实际情况，设计从适度超前角度出发，对鱼湾平面交叉扩建改造，其路基布置详见“平面交叉布置图”。
2、路拱横坡行车道及辅道采用％的路拱横坡，人行道2％的反向横坡。
3、超高方式本路段为平面交叉改造，不设超高路段。
4设计标高路基设计标高为中央绿化带两侧处的路面标高。
5、用地范围路堤两侧排水沟外缘以及涵洞边线外3m以内的土地为公路用地范围。
6、路基设计要求⑴、根据调查，填方路基填料主要为亚粘土。
本地区的土质条件好，一般可直接采用亚粘土及风化土作路床填料。
为保证路基的压实度，填方路基两侧各超宽填筑50cm，路基施工完成后再对边坡进行整修，恢复正常路基宽度。
路基压实度采用重型压实标准，分层压实。
本项目对路基压实度在施工期间应按规范要求进行严格控制。
路基压实度、填料最小强度和最大粒径均应符合表3-1的要求。
填料粒径、强度及路基压实标准表3-1下路床及上、下路堤的填料时，应采用各种措施使其压实度达到表3-1中的规定。
⑶、液限大于50、塑性指数大于26的土，以及含水量高的土，不得直接用作路基填料。
需要使用时，必须采用翻晒、掺石灰、水泥等技术措施，经检验合格后方可用于下路床和路堤填料。
⑷新旧路基衔接时必须按相关规范设置台阶，以加强新旧路基的连接。
7、路床顶面验收标准⑴、基本要求1）、路基填料应符合规范和设计的规定，经认真调查、试验后合理选用。
2）、填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。
3）、施工临时排水系统应与设计排水系统结合，避免边坡冲刷，勿使路基附近积水。
⑵、外观鉴定1）、路基表面平整，边线直顺，曲线圆滑。
2）、路基边坡平顺、稳定，不得亏坡，曲线圆滑。
二、路基、路面排水本线路的路基路面排水按自成排水系统的原则进行设计。
设计时，根据当地的气候、降雨特点，结合原有水系，采用路堑两侧设边沟（盖板边沟）或路堤两侧排水沟与涵洞构成排水系统。
1、边沟边沟设置在挖方路段的路基边缘，结构尺寸为：宽度×高度为60cm×60cm的矩形浆砌边沟。
2、排水沟排水沟设在填方路堤的坡脚外1米处，结构尺寸根据汇水面积和现场调查资料，确定为60cm×60cm的梯形土质排水沟。
3、路面水路面水沿横坡排入市政雨水管。
三、路基防护本路段挖、填高度较矮路段，边坡采用植草皮进行防护；过鱼塘路段采用浆砌片石防护。
四、特殊路基处理经过对拟建道路沿线地面地质调查，本项目地貌单元简单，工程地质条件较好，所经山地较多，除局部鱼塘路段采用换填石渣外，对其余路段进行清表处理即可。
五、路面本路段道路交通等级为重交通，本路段行车道及辅道采用的路面结构形式为：26cm厚水泥混凝土面层，水泥混凝土路面28d设计弯拉强度不小于；1cm 稀浆封层；上基层采用36cm厚高剂量水泥稳定碎石，7天龄期无侧限抗压强度不低于，施工时分层施工，单层压实厚度不超过20cm；下基层采用18cm厚低剂量水泥稳定碎石，7天龄期无侧限抗压强度不低于。
水泥混凝土路面设计和使用年限为20年，设计荷载为100KN的单轴-双轮组荷载作为标准轴载。
本项目人行道及绿道采用水泥稳定碎石作为基础，两侧设预制混凝土缘石与边石，其面上铺设彩色步砖，边缘设树池，其中设盲道，其技术参数均应符合相关标准。
人行道上设置盲道时，应进行现场调研，要依据实际情况，尽量避开障碍物来确定盲道位置，施工时必须保证盲道的连续、畅通。
1、材料及施工要求、面层原材料技术要求①水泥水泥宜采用旋窑硅酸盐水泥或普通硅酸盐水泥，其抗折强度、抗压强度应满足下表规定。
另外化学成分和其他物理指标应满足现行施工技术规范对重交通路面水泥的相应规定。
水泥混凝土面层水泥各龄期的抗折强度、抗压强度表3-2配合比试验，根据其配制弯拉强度、耐久性和工作性优选适宜的水泥品种、强度等级。
b、本项目建议选用散装水泥。
散装水泥的夏季出厂温度不宜高于65℃；混凝土搅拌时的水泥温度不宜高于60℃，且不宜低于10℃。
②粗集料（碎石）粗集料应质地坚硬、石质均匀、强度高、颗粒近似立方体，面层用的混凝土粗集料不得使用不分级的统料，应按最大公称粒径的不同采用2～4个粒级的集料进行掺配，符合表3-3规定级配，碎石最大公称粒径不宜大于。
碎石中粒径小于75μm的石粉含量不宜大于l％。
水泥混凝土面层使用的粗集料级别不低于Ⅱ级。
具体技术指标见表3-4。
粗集料级配范围表3-3③细集料（天然砂或人工砂）a、细集料应采用质地坚硬、耐久、洁净的天然砂、机制砂或混合砂。
本项目属重交通混凝土路面，宜使用河砂，砂的硅质含量应不低于25%。
细集料的技术指标见表3-5所示。
水泥路面面层细集料技术指标表3-5b、细集料的级配要求应符合表3-6的规定，路面用天然砂宜为中砂，也可使用细度模数在～之间的砂。
同一配合比用砂的细度模数变化范围不应超过，否则，应分别堆放，并调整配合比中的砂率后使用。
细集料级配范围表3-6混凝土搅拌、养生和清洗集料的水，宜采用饮用水；使用非饮用水时，需经过检验。
水泥混凝土用水及外加剂等应符合现行国家标准或交通部颁标准的规定。
⑤钢筋钢筋的品种、规格、应符合设计要求：钢筋应顺直，不得有裂缝、断伤、表面油污和锈蚀；钢筋的力学性能和表面质量，应符合理行国家标准《钢筋混凝土用热轧带肋钢筋》GB1449和《钢筋混凝土用热轧光园钢筋》GB13013的规定。
⑥混合料的组成设计水泥混凝土应按JTG D40—2011的要求进行混合料的组成设计，面层用水泥混凝土的28d设计弯拉强度不小于；注意水泥混凝土的配合比设计，混凝土的水灰比宜控制以下，施工时建议出机坍落度控制在25～50mm内，摊铺坍落度控制在25～30mm内，合适坍落度以不出现缺陷摊铺为度。
砂率控制在～，水泥用量不宜过高，（建议级硅酸盐水泥用量300～400kg/m3），以减少混凝土早期干缩和水热的不利影响。
⑦填缝料混凝土板养生期满后，缝槽口应及时填缝。
在填缝时，必须保持缝内清洁，防止砂石等杂物掉入缝内；必须在缝槽口干燥清洁状态下进行，缝壁检验擦不出灰尘为可灌标准。
填缝材料应具有与混凝土板壁粘结牢固，回弹性好，不溶于水、不渗水，高温时不挤出、不流淌，抗嵌入能力强，耐老化龟裂，负温拉伸量大，低温时不脆裂，耐久性好等性能。
建议填缝胶采用聚氨酯型填缝料。
⑧接缝a、纵向接缝：混凝土板的纵缝必须与路线中线平行，其最大间距不超过米。
纵向缩缝：本路面设计在采用摊铺机械一次摊铺宽度大于米时，应设置纵向缩缝，其构造采用假缝加拉杆型。
纵向施工缝：一次铺筑宽度小于半幅路面宽度时应设置纵向施工缝，其构造采用平缝加拉杆型。
b、横向接缝：胀缝、横向施工缝。
胀缝：在凹型竖曲线纵坡变换处，应设置胀缝，其它路段一般不设。
Ⅰ型胀缝：采用平缝加传力杆型，并在传力杆一端设一套筒，套筒端在相邻板中交错布置。
横向施工缝：每阶段施工终了或摊铺过程中因故中断摊铺，且中断时间超过初凝时间2/3时，必须设置横向施工缝。
横向施工缝的位置宜与胀缝或缩缝设计位置吻合，其构造采用平缝加传力杆型。
2、水泥混凝土路面基层的施工技术要求、水泥基层水泥宜采用级普通硅酸盐水泥，且应选用初凝时间3h以上和终凝时间较长（宜再6h以上）的水泥。
不应使用快硬水泥、早强水泥以及已受潮变质的水泥。
、基层技术要求基层采用5％水泥稳定碎石，其7d无侧限抗压强度不小于。
下基层采用3％水泥稳定碎石，其7d无侧限抗压强度不小于。
混合料应在处于或略大于最佳含水量时进行碾压，直到达到按重型击实试验法确定的要求压实度，本设计要求基层压实度不小于98％。
对于所用碎石，要求压碎值不大于30％，单个颗粒最大粒径不应超过。
基层颗粒组成应在表3-7级配范围内：基层颗粒组成表3-7、底基层、基层施工技术要求（1）一般规定①底基层与基层用水泥稳定粒料应使用连续式拌和机集中拌和，使用大型运输车运送至现场。
底基层宜使用基层摊铺机摊铺，当允许底基层使用平地机摊铺时，应增加推土机或装载机辅助作业施工。
②底基层与基层应使用18-20t重型振动压路机与轮胎压路机压实，其压实厚度不得小于10㎝，不得大于20㎝；③底基层和基层可采用洒水养生、薄膜覆盖养生、湿砂养生、土工布覆盖养生、洒铺乳化沥青养生。
水泥稳定土结构层上未铺封层或面层时，除施工车辆外，禁止一切机动车辆通行。
④强度标准为满足路面结构承载力的要求，提高和延长路面结构的使用寿命，水泥稳定材料应有足够的强度水平，施工过程中同一批次强度抽检试验的变异水平不大于15%。
（2）材料规定①严把材料准入关，坚决杜绝不合格材料进场。
原材料进场需严格按照规定频率进行质量检验。
材料堆放场地应平整无其它杂物，场地应硬化处理，排水系统完善。
②粗集料应符合技术规范的有关规定。
底基层和基层下层的集料至少分为3个粒级，基层推荐采用4个等级公称粒径备料。
推荐分级为：0～㎜,㎜～㎜，㎜～19㎜，19㎜～㎜（㎜）四种规格。
底基层、基层最大粒径建议统一，以便集料管理及场地堆放。
③细集料宜选用机制砂和级配良好的石屑。
细集料㎜通过率应大于90%，㎜通过率应小于10%。
④各种集料必须分级存放，界墙应坚固，高度满足集料堆码要求，严防窜料现象发生。
⑤水泥宜选用普通硅酸盐或矿渣水泥，初凝时间应大于小时，终凝时间应不小于6小时。
混合料实际水泥用量，用作底基层时宜为4%左右，用作基层时宜为5%左右。
宜选用强度等级或的普通硅酸盐水泥、矿渣水泥、火山灰水泥。
不应使用快硬水泥、早强水泥以及已受潮变质大的水泥。
⑥贫混凝土集料公称最大粒径不宜大于，水泥用量在不掺粉煤灰时不得少于170kg/m3，28d弯拉强度标准值宜控制在～范围内。
⑦沥青混凝土基层宜采用集料公称最大粒径为或的混合料，沥青稳定碎石基层宜采用集料公称最大粒径为或的混合料，沥青混凝土夹层宜采用集料公称最大粒径为或的混合料。
各种沥青混合料的沥青用量宜适当增大。
（3）施工机械与施工工艺①拌合场场地及拌和设备A、拌合场场地应平整并硬化，排水设施完善，逐步推行拌和场建设的标准化要求。
B、水泥稳定基层、底基层宜采用厂拌设备进行集中拌和。
每个施工断面拌合能力不宜低于400t/小时。
采用连续式的稳定土厂拌设施拌和，应保证集料的最大粒径和级配符合配合比设计要求，配料应准确。
拌和机宜配备相应于水泥稳定土最大粒径的筛网，以筛除集料中不符合粒径要求的大颗粒。
拌和设备应备有4个配料斗，最好具有电子称重装置，以提高生产配合比的准确性。
C、为确保水泥稳定土在最佳含水量下辗压，拌合厂的用水量应略高于最佳含水量。
增加的用水量应根据气温、风力和空气湿度经试验确定。
雨季施工时宜采用有效措施防止集料含水量增加，细集料宜盖雨棚以免遭雨淋。
细集料出料孔堵塞时应停止拌合，排除故障后方可继续生产。
