实例2：
评判标准
实例3：
评判标准
实例4：
评判标准
实例5：
评判标准
测试8：20分
8）验证控制参数的整定能力，20分
将自动投入，改变控制定值置-80Pa，查看系统是否在45秒内能够控制0Pa～160Pa之间，得10分。
将 自 动 投 入 ， 改 变 控 制 定 值 置 - 8 0 Pa， 查 看 系 统 是 否 在 3 0 min 内 能 够 控 制 30Pa～-1300Pa之间，得20分。
实例1：
题目：
某600MW发电机组的锅炉是亚临界中间一次再热控制循环汽包炉，锅 炉采用平衡通风的方式。配备两台轴流式引风机，通过调节可调动叶 来控制锅炉的炉膛负压，控制策略采用负压偏差PI调节加送风指令做 前馈信号的单回路配前馈的控制模式。在某次机组期间，决定配套实 施脱硫工程（FGD），系统配置一台轴流式增压风机用来克服烟气流经 FGD系统的压力损失。通过调节增压风机动叶的开度，将增压风机入口 处的烟气静压控制在一定值（-180Pa），增压风机动叶自动控制策略 采用控制偏差PI调节加总风量做前馈信号的单回路配前馈的控制模式; 当引风机跳闸触发RB时，为确保系统的稳定，增压风机动叶自动控制 应设计相应的超弛逻辑，并撤出自动，投手动控制。请根据题意的要 求，设计增压风机动叶自动控制逻辑，并根据系统特性，整定相关控 制参数，使其控制性能能够满足控制要求。
PT0002 炉膛负压3：PT0003 相关开关量信号清单： 引风机RB触发ZS1001 叶开度信号坏质量：ZS1000 烟气静压1信号坏质量：ZS1002 烟气静压2信号坏质量：ZS1003 烟气静压3信号坏质量：ZS1004 引风机A电流信号坏质量：ZS1005 引风机B电流信号坏质量：ZS1006
dcs控制系统实例
dcs控制系统实例DCS（分布式控制系统）是一种用于监视和控制工业过程的自动化系统，具有分布式、网络化、可靠性高等特点。
它由中央处理器、输入输出模块、通信网络、工作站和操作站等组成，广泛应用于石油、化工、电力、冶金等领域的过程控制系统中。
下面我们将以炼油厂的DCS控制系统升级为例，介绍DCS控制系统的一次质变。
一、项目背景炼油厂为了提高生产自动化水平和生产效率，决定对现有的过程控制系统进行升级改造。
原有系统由于采用传统的集中控制系统，存在设计不合理、维护困难、可靠性差等问题，严重影响了生产稳定运行。
为了解决这些问题，炼油厂决定采用DCS控制系统进行一次全面的质变。
二、系统升级方案1.系统结构升级：原有的集中控制系统改为分布式控制系统，采用单一主控制台和多个分散的操作站，中心控制室与现场操作站之间通过通信网络连接，架构更加灵活可靠。
2.硬件设备更新：将原有的老旧IO模块、控制器等设备进行全面更换，采用新型的高性能硬件设备，提升数据采集和处理能力，并兼容新旧设备的接口。
3.通信网络升级：将原有的串行通信方式改为以太网通信，提高数据传输速度和稳定性，同时支持远程监控和维护。
4.软件系统升级：进行DCS软件系统的全面升级，采用新一代的DCS 软件平台，具备更强大的数据处理和分析功能，支持更丰富的控制策略和算法，并提供更友好的界面和操作方式。
5.数据集中管理：将原有的分散数据存储方式改为集中式数据库，提供更高效的数据管理和查询功能，方便历史数据的分析和决策支持。
三、实施过程1.需求确认与系统设计：与炼油厂相关工程师和技术人员进行详细沟通，了解需求和问题，并根据需求设计出相应的DCS控制系统方案。
2.硬件设备采购和更换：按照设计方案，采购新的硬件设备，同时对现有的硬件设备进行更换和调试，并进行接口适配和测试。
3.软件系统开发和调试：根据需求和设计方案，进行DCS软件系统的开发和调试，包括控制逻辑、监视界面、报警系统等。
分布式控制系统(dcs)设计与应用实例
分布式控制系统(dcs)设计与应用实例1. 引言1.1 概述分布式控制系统（DCS）是一种应用于工业自动化领域的控制系统，其设计和应用对工业生产的高效性和可靠性起着重要的作用。
随着技术的不断发展和进步，DCS已经广泛应用于各个领域，如工厂生产线、建筑智能化控制和能源管理系统等。
1.2 文章结构本文将首先对分布式控制系统进行概述，包括其定义与特点以及架构。
然后探讨DCS设计的原则与方法，重点介绍系统模块划分、数据通信机制设计以及容错与安全性设计等方面。
接下来将通过实际案例，详细展示DCS在工业生产自动化、建筑智能化控制和能源管理系统方面的应用实例。
最后，在结论与展望部分对主要观点和发现进行总结，并展望分布式控制系统未来的发展趋势和挑战。
1.3 目的本文旨在深入介绍分布式控制系统的设计原则与方法，并通过实例展示其在不同领域中的广泛应用。
通过阅读本文，读者可以了解到DCS的基本概念、特点和架构，并了解到如何设计一个高效、可靠的分布式控制系统。
同时，对于工业生产自动化、建筑智能化控制和能源管理系统等领域感兴趣的读者，可以通过实例了解到DCS在这些领域中的应用及其所带来的好处和挑战。
最后，本文还将展望分布式控制系统未来的发展趋势，为相关研究者和从业人员提供参考思路。
2. 分布式控制系统概述2.1 定义与特点分布式控制系统（DCS）是一种将控制功能集中在中央处理器上，并通过网络将其连接到各个分散的现场设备的自动化系统。
它通过分布在整个工厂或建筑物内的现场设备，收集和传输数据以实现实时监测和远程操作。
DCS具有以下特点：- 灵活性：DCS可以根据需要进行可扩展和定制，适应不同规模和复杂度的应用。
- 实时性：DCS能够快速响应并传递准确的数据，以确保实时监测和控制。
- 通信能力：DCS利用网络技术实现设备之间的高效通信，使得信息可以即时传递。
- 可靠性：DCS采用冗余设计，确保系统出现故障时仍能正常工作，并提供数据备份和恢复机制。
分布式控制系统(dcs)设计与应用实例

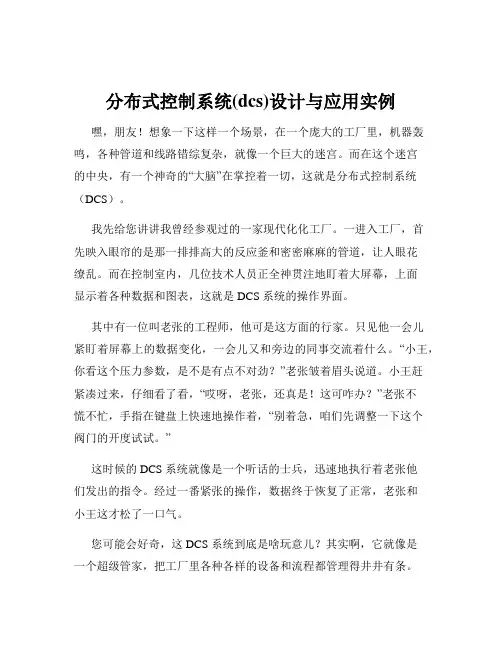

分布式控制系统(dcs)设计与应用实例嘿，朋友！想象一下这样一个场景，在一个庞大的工厂里，机器轰鸣，各种管道和线路错综复杂，就像一个巨大的迷宫。
而在这个迷宫的中央，有一个神奇的“大脑”在掌控着一切，这就是分布式控制系统（DCS）。
我先给您讲讲我曾经参观过的一家现代化化工厂。
一进入工厂，首先映入眼帘的是那一排排高大的反应釜和密密麻麻的管道，让人眼花缭乱。
而在控制室内，几位技术人员正全神贯注地盯着大屏幕，上面显示着各种数据和图表，这就是 DCS 系统的操作界面。
其中有一位叫老张的工程师，他可是这方面的行家。
只见他一会儿紧盯着屏幕上的数据变化，一会儿又和旁边的同事交流着什么。
“小王，你看这个压力参数，是不是有点不对劲？”老张皱着眉头说道。
小王赶紧凑过来，仔细看了看，“哎呀，老张，还真是！这可咋办？”老张不慌不忙，手指在键盘上快速地操作着，“别着急，咱们先调整一下这个阀门的开度试试。
”这时候的 DCS 系统就像是一个听话的士兵，迅速地执行着老张他们发出的指令。
经过一番紧张的操作，数据终于恢复了正常，老张和小王这才松了一口气。
您可能会好奇，这 DCS 系统到底是啥玩意儿？其实啊，它就像是一个超级管家，把工厂里各种各样的设备和流程都管理得井井有条。
比如说，它可以实时监测温度、压力、流量等各种参数，一旦发现有异常，就会立即发出警报，让工作人员能够及时处理。
再打个比方，DCS 系统就像是我们身体里的神经系统。
我们的身体通过神经系统感知外界的变化，并做出相应的反应。
而工厂里的 DCS 系统也是通过各种传感器感知设备的运行状态，并对其进行精确的控制。
在电力行业中，DCS 系统也发挥着重要的作用。
想象一下，一个大型的发电厂，有成百上千台机组在同时运行，如果没有一个强大的控制系统来协调它们，那岂不是要乱套了？DCS 系统可以根据电网的需求，合理地分配每台机组的发电量，确保电力的稳定供应。
在钢铁厂，DCS 系统能够精确控制炼钢的温度和成分，保证生产出高质量的钢材。
dcs控制方案设计
——高级组态维护培训班组态中实现：精度高程序中实现：灵活对于一个较大的系统，往往无法做到将程序需要调用的位号集中在一个控制站中。
这里，就需要进行数据的站间调用。
为了实现在控制站间交换数据，每个控制站开辟了一片共享数据区，用以存放共享数据。
数据区内有128*4个字节描述为LONG g_msg[128] (在SCControl 中数据类型为DWORD)。
为了最灵活经济的使用这片数据区，系统定义了一系列函数处理各种数据类型从数据区的放入和取出。
通过sendmsg和getmsg执行发送和接收工作。
假如现在系统中有4个控制站，其中2号站需要调用1号站的一些数据，那么，让我们一起来看看实现数据交换的步骤——首先，在1号站内编制一段程序，通过程序把需要被调用的数据存放在本站点的数据共享区中，然后把这些共享数据发送到系统的过程控制网上。
这一次的数据发送是采用广播式的发送，也就是不特别指明发送到哪一个控制站中。
以上为被调用数据的站点上进行的操作。
接着，在接受数据的2号控制站中我们也要编制一段程序，将指定的1号控制站发送的数据接收到本站点中。
接收过来的数据可以在本站点中任意使用。
例子：地址为2的控制站中有以下的一些数据需要在地址为4的控制站中使用，这些数据分别是：地址2号控制站中氧化炉温度TI-101，空气流量FI-101，反应罐液位LI-101，电机1状态DI-101，电机2状态DI-102，电机3状态DI-103，电机4状态DI-104。
如何实现？根据系统规定，模拟量位号在系统内以2字节的半浮点（sfloat）数据类型存放，开关量以布尔（bool）数据类型存放。
对于g_msg变量，每一个g_msg分别可以利用它的高16位和低16位存放2个半浮点型或整型的2字节变量；若是布尔型的数据，g_msg的每一位可以存放一个布尔量，也就是每个g_msg变量可以存放32个布尔量（开关量）；对于像浮点型（float）这样的本身就占用4个字节的变量，每个g_msg只能存放一个。
dcs的实现及案例分析
一、DCS 的实现1、前言分散型控制系统(DCS)是以微处理机为基础，以危（wei）险分散控制，操作和管理集中为特性，集先进的计算机技术、通讯技术、CRT 技术和控制技术即4C 技术于一体的新型控制系统。
随着现代计算机和通讯网络技术的高速发展，DCS 正向着多元化、网络化、开放化、集成管理方向发展，使得不同型号的DCS 可以互连，进行数据交换，并可通过以太网将DCS 系统和工厂管理网相连，实现实时数据上网，成为过程工业自动控制的主流。
2 、DCS 的结构组成DCS 主要分为三大部份：带I/O 部件的控制器、通讯网络和人机接口(HMI)。
控制器I/O 部件直接与生产过程相连，接收现场设备送来的信号；人机接口是操作人员与DCS 相互交换信息的设备；通讯网络将控制器和人机接口联系起来，形成一个有机的整体。
从某种意义上说，控制器是“心脏”；人机接口是“眼睛”；通讯网络则是“神经网络” 。
DCS 的典型结构如图一：图一DCS 的典型结构3 、DCS 的通讯网络3.1 发展历程随着计算机技术、网络技术和控制技术的不断发展，DCS 自20 世纪70 年代问世以来，先后经历了四个发展时期，具体划分为：(1) 1975—1980 初创期。
此时的DCS 通讯系统只是一种初级局部网络，全系统由一个通讯指挥器指挥，对各单元的访问是轮流问询方式。
如TDC-2000 、MOD-3 等。
(2) 1980—1985 成熟期。
采用局域网络，由主从式星型网络转变成对等式的总线网络通信或者环网通信，扩大了通信范围，提高了传输速率。
如TDC-3000 、MOD-300 等。
(3) 1985—1990 扩展期。
在局域网络方面采用国际标准组织ISO 的OSI 开放系统互联的参考模型，使符合开放系统的各创造厂的产品可以互连，互通信以及进行数据交换，第三方软件以可以应用。
改变了过去DCS各厂自成系统的封闭结构，DCS 由原来的仅能应用发展到不仅能应用而且能开辟。
基于DCS的锅炉控制系统设计
DCS控制系统设计一．被控对象：图1 锅炉设备工艺二．工艺要求燃料和热空气按一定比例送入燃烧室燃烧，生成热量传递给蒸汽发生系统，产生饱和蒸汽Ds,然后经过热器，形成一定气温的过热蒸汽D，汇集至蒸汽母管。
压力为Ph的过热蒸汽经负荷设备调节阀供给生产设备负荷用。
与此同时，燃烧过程中产生的烟气，除将饱和蒸汽变成过热蒸汽外，还经省煤器预热锅炉给水和空气预热器预热空气，最后经引风机送往烟囱，排入大气。
三．DCS选型本控制系统选择浙大中控Webfield JX-300XP系统。
四．硬件①控制站硬件1.机柜：SP202结构：拼装尺寸：2100*800*600ESD：防静电手腕散热：两风扇散热接地：工作接地，安全接地2.机笼电源机笼：四个电源模块，型号：XP521I/O机笼：20个槽位，用于固定卡件3.接线端子板冗余端子板：XP520R4.端子转接板5.主控卡：XP243X地址范围：2到127。
后备锂电池模块：JP2，保持参数不丢失。
6.数据转发卡：XP233地址范围：0到157.I/O卡件(a)I/O点数计算Ⅰ.锅炉控制系统中数字量输入点数：启动；停止；点火；手动关闭蒸汽阀以上共计四个数字量输入。
Ⅱ.锅炉控制系统中数字量输出点数：给风；1号风机；给燃料；2号风机；蒸汽阀以上共计五个数字量输出。
Ⅲ.锅炉控制系统中模拟量输入点数：汽包液位、温度、压力。
以上共有三个模拟量输入（为了使模拟信号可以远传，变送器均选择电压式）。
(b)卡件选择Ⅰ.XP363：触点型开关量输入卡。
8路输入，统一隔离。
Ⅱ.XP362：触点型开关量输出卡。
8路输出，统一隔离。
Ⅲ.SP314X:电压信号输入卡。
4 路输入，点点隔离，可冗余Ⅳ.XP221：电源指示灯。
②操作员站硬件1.PC机：显示器；主机；操作员键盘，鼠标；操作员站狗；2.Windows XP操作系统3.安装Advan Trol-Pro实时监控软件。
③工程师站硬件1.PC机显示器；主机；工程师键盘，鼠标；工程师站狗2.工程师站硬件可以取代操作员站硬件3.Windows XP操作系统4.安装Advan Trol-Pro实时监控软件5.安装组态软件包④通信网络(a)信息管理网通讯介质：双绞线（星形连接），50Ω细同轴电缆、50Ω粗同轴电缆（总线形连接，带终端匹配器），光纤等；通讯距离：最大 10km；传输方式：曼彻斯特编码方式；(b)过程控制网络（SCnet Ⅱ网）传输方式：曼彻斯特编码方式；通讯控制：符合 TCP/IP 和 IEEE802.3 标准协议；通讯速率：10Mbps；节点容量：最多 15个控制站，32个操作站、工程师站或多功能站；通讯介质：双绞线，50Ω细同轴电缆、50Ω粗同轴电缆、光缆；通讯距离：最大 10km。
回转窑DCS控制系统方案实例简稿
回转窑（DCS）控制系统（方案实例简稿）我公司从事水泥、石化、冶金自动控制系统设计制造和优质服务多年，雄厚的实力、先进的技术、丰富的经验使我们的产品深受广大用户的信赖。
拥有先进的工控网络技术及经验，如：以太网、CONTROLNET AND DEVICENET、DH+、RIOETHERNET 及远程I/O。
我公司目前与AMERICA HONEYWELL (PLANTSCAPE SCADA) DCS 在中国大陆的特约系统集成商深圳万讯自控有限公司、AMERICA ROCKWELL 、GERMANY SIEMENS、信息产业部十三所、北大、北航等兄弟单位院校密切和作，在工控领域取得了佳绩。
同时我公司还经营意大利的流量计、SOR的料位计测量产品、GERMANY的电动执行机构。
公司现有高级技术职称人员9人，中级技术职称人员18人，技术服务职员35人。
这些技术骨干多年来，仅为水泥行业提供自控设备达700余台套，在回转窑、立窑水泥生产的微机配料、自动控制，全生产工艺动态模拟显示和集中操作、数据采集管理等方面，积累了多家丰富的经验，并得到多次奖励，具备做好水泥厂计算机测控系统的的能力，同时，我们还具备对厂家24小时内优质服务，设备系统终身维修，人员技术培训，维修备件厂价供应的能力和措施。
设计方案实例见下页(一部分)：一、设计方案：1.1 设计内容：日产4000吨生产线的自动化仪表控制系统。
1.2 设计标准采用国标GB2625-81和GB6988.1-7-86。
1.3 控制方案：1.3.1 根据用户对控制水平的要求、本厂的实际情况，结合多年来我们在这方面积累的经验和其他老客户反馈的实际应用情况，经我公司技术人员精心设计并邀请有关专家进行了方案论证，决定采用由西门子S7-400组成的PLC型控制系统，实现集散型控制方案。
本方案的特点是：集中操作分散控制，可靠性高，便于操作，便于维护，有利于提高产品的质量和产量。
1.3.2本方案实现功能：中控室操作站的屏幕上可显示整个生产线的运行情况，并可将局部放大进行显示，可接模拟屏或投影仪。
dcs控制系统实例
dcs控制系统实例DCS（Distributed Control System，分布式控制系统）是一种能够实现对过程控制系统进行集中控制和监控的技术。
DCS的出现使得传统的集中式控制系统发生了质变，提供了更高效、更灵活、更可靠的控制方式。
下面我们将介绍一个DCS控制系统的实例。
在化工厂的生产过程中，存在着多个生产装置，包括反应设备、分离设备、传输设备等。
传统的集中式控制系统在面对这样的多设备、多信号的复杂情况下显得力不从心。
因此，该化工厂决定引入一套DCS控制系统来提高生产效率和质量。
DCS控制系统的实施首先需要进行工程设计。
设计团队对整个生产过程进行分析和细致规划，确定了每个设备的控制目标和要求。
根据实际情况，设计师将生产过程划分为若干控制区域，并在每个控制区域内安装相应的传感器和执行器。
传感器用于采集设备的工艺参数，执行器用于对设备进行控制操作。
此外，设计师还设计了一台主控制器，用于接收和处理各个控制区域传输过来的数据，并发出相应的控制信号。
在该化工厂中，设计师将生产过程划分为三个控制区域，分别为反应区、分离区和传输区。
在反应区，主要涉及反应设备的温度、压力、流量等参数的控制。
设计师在该区域内安装了温度传感器、压力传感器和流量传感器，并配置了温度调节阀、压力控制阀和流量阀等执行器。
主控制器接收到传感器采集的温度、压力和流量数据后，进行处理，并根据设定的控制策略发出相应的控制信号以调节反应设备的工艺参数。
在分离区，主要涉及分离设备的液位、浓度和旋风旋转速度的控制。
设计师在该区域内安装了液位传感器、浓度传感器和旋风转速传感器，并配置了液位调节阀、浓度控制阀和旋风旋转速度调节器等执行器。
主控制器接收到传感器采集的液位、浓度和旋风转速数据后，进行处理，并发出相应的控制信号以调节分离设备的工艺参数。
在传输区，主要涉及传输设备的流量和压力的控制。
设计师在该区域内安装了流量传感器和压力传感器，并配置了流量控制阀和压力控制阀。
DCS单回路控制系统设计样本
DCS单回路控制系统设计样本DCS（分散控制系统）是一种用于工业过程控制的自动化系统。
它由多个分布式控制器组成，每个控制器负责一个或多个工艺设备或子系统的控制。
DCS系统具有高度的可靠性、可扩展性和可灵活性，可以适应各种不同的工业应用。
在设计DCS单回路控制系统时，需要考虑以下几个方面：1.控制策略设计：在设计过程中需要确定合适的控制策略，包括级联控制、比例控制、调节控制等。
根据具体的工艺要求和系统特点进行选择。
2.控制器选择：选择合适的控制器，通常使用可编程逻辑控制器（PLC）或分布式控制器（DCS）作为控制单元。
根据工艺的复杂程度和控制需求进行选择。
3.传感器选择：选择合适的传感器来获取过程变量的实时数据。
常用的传感器包括温度传感器、压力传感器、流量传感器等。
根据具体的工艺要求和控制对象选择合适的传感器。
4.操作界面设计：设计易于操作和直观的操作界面，方便操作人员进行监控和控制。
界面应包括过程变量的实时显示、报警和故障信息的显示等功能。
5.通信网络设计：设计合适的通信网络来连接各个分布式控制器和外部设备。
通常使用以太网作为主要通信方式，确保数据的及时传输和系统的高可靠性。
6.安全设计：设计相应的安全机制来确保系统的安全性。
包括设定访问权限、监控系统状态、设置报警和故障保护等。
7.故障诊断和维护：设计相应的故障诊断和维护功能，方便对系统进行故障排除和维护。
包括故障报警、日志记录、故障排查和系统备份等。
8.系统扩展性：考虑系统的未来扩展需求，设计模块化的系统结构以方便后续的升级和扩展。
在设计过程中，需要充分考虑工艺的特点和要求，并与现场运行人员和相关专业人员进行密切合作，确保系统设计的合理性和可行性。
最后，设计完DCS单回路控制系统后，需要进行相应的调试和测试工作，确保系统能够正常运行。
并进行系统的优化和改进，以提高系统的性能和稳定性。
整个设计过程需要充分考虑各个方面的要求，确保设计的DCS单回路控制系统能够满足工艺的要求，并提高工程的效率和品质。
DCS工程设计技术与应用实例
DCS工程设计技术与应用实例DCS（分散控制系统）工程设计技术是现代控制系统中的关键技术之一，它通过在整个生产过程中集成运行和控制设备，实现自动化和智能化控制。
本文将介绍DCS工程设计技术的应用实例。
1.石油化工厂的DCS应用石油化工厂是DCS技术应用的典型代表。
DCS系统通过集成各种控制设备，如温度传感器、压力传感器等，实现对化工生产过程中各个环节的监测和控制。
通过DCS系统，操作人员可以实时监测石油化工厂的生产状态，并根据需要进行调整和控制。
同时，DCS系统还可以通过数据采集和分析，提供生产过程中的各种指标和数据，帮助企业管理层进行决策分析。
2.电力系统的DCS应用电力系统是DCS技术应用的另一个重要领域。
DCS系统可以实现对电力系统中各种设备的监测和控制，包括发电机组、变压器、开关设备等。
通过DCS系统，可以实现对电力系统的远程监测和控制，提高电力系统的稳定性和可靠性。
同时，DCS系统还可以通过对电力系统中各个设备的运行状态进行监测和分析，提前预警可能的故障和问题，并进行相应的措施。
3.化纤生产线的DCS应用化纤生产线是DCS技术应用的另一个典型领域。
化纤生产线通常包括多个工艺单元，如纺丝、拉伸、船直等。
DCS系统可以实现对化纤生产线中各种设备的监测和控制，同时还可以实现对每个工艺单元的协同控制和优化。
通过DCS系统，可以实现化纤生产线的自动化控制，提高生产效率和产品质量。
4.煤矿安全监测的DCS应用煤矿安全监测是DCS技术应用的重要领域之一、DCS系统可以实现对煤矿中各种设备的远程监测和控制，包括瓦斯抽采、通风系统等。
通过DCS系统，可以实时监测煤矿中的瓦斯浓度、温度、湿度等参数，及时发现异常情况，并进行相应的控制和措施。
同时，DCS系统还可以通过对煤矿数据的采集和分析，提供给煤矿管理层决策参考，提高煤矿的安全性。
总之，DCS工程设计技术在各个领域都有广泛的应用。
通过DCS系统的应用，可以实现对各种设备和工艺的远程监测和控制，提高生产效率和产品质量，减少安全风险。
油墨DCS控制系统设计方案
油墨DCS控制系统设计方案张洪垠一、工艺流程描述油墨项目属于精细化工，长期以来，大多数生产装置在控制方面几乎完全依赖手工操作，在产品质量、产量，尤其是在劳动生产率等方面难以有大幅度的提高。
此项目采用MACS DCS 系统作为主控设备取代III型仪表控制以实现自动控制。
对DCS系统的稳定性要求较高。
缩合反应B釜的流程如上图所示。
其反应过程大致可分为六个阶段：投水升温加酚；溶解保温；降温；加醛；反应保温；合格降温。
B釜进水量采用定值控制。
在反应保温阶段釜温采用脉冲控制法控制。
来自缩合反应釜的物料经中间浆槽到硬树脂C釜，并加入甘油、松香等天加剂，根据不同阶段的要求来控制釜温，形成合格的产品。
釜温采用常规PID调节。
系统采用MACS DCS系统，控制站1个、操作站3个。
测点清单如下：1.缩合反应（B釜）根据缩合反应的过程，其整个工艺过程可分为如下六个阶段：加水升温投酚：向釜内加入一定量的水和酚，并打开蒸汽阀门使釜温上升。
溶解保温：关闭所有阀门，自然保温30分钟。
降温：打开冷却水阀门，使釜温降到一定值。
加醛：向釜内继续投料（醛）。
反应保温：使釜内温度保持恒温。
合格降温：打开冷却水阀门，使釜温降到设定值后出料。
2.中间浆槽来自缩合反应的物料通过中间浆槽实现计量和过渡。
3.硬树脂（C釜）来自中间浆槽的物料与添加剂（甘油、松香等）在C釜经搅拌混合，通过热媒给反应釜加温，并根据不同阶段要求来控制釜温，最后形成合个的硬树脂产品。
二、复杂控制回路及方框图1、三、常规控制方案及方框图TIC-102，去C釜夹套，热媒流量调节，单回路PID。
四、联锁原理描述及程序框图1、主程序流程2、燃烧控制主程序流程。
科远DCS系统方案设计
1.DCS自动控制系统1.1系统构成污水处理厂DCS自动控制系统应是一个综合了计算机技术、控制技术、通信技术、图形显示等技术，以微处理器为核心的分布式集散系统。
系统包含了计算机、控制器、打印机，ups、通讯和图形显示等多项先进技术，功能包括过程参数的检测和调节、过程设备的监视和控制。
整个系统通过有线数据通信实现各设备间的信息交换以及数据库和系统资源的共享。
1. 过程参数的检测和调节中站区生活污水集水池、工业聚集区废水集水池上设有超声波液位计，用于液位显示、报警和联锁启/停泵；液碱储罐上设超声波液位计，用于液位显示和报警。
初沉池、二沉池上设污泥界面监测仪，用于泥/水界面显示，报警和联锁开/关阀门；污泥浓缩池设污泥界面监测仪，用于泥/水界面显示和报警。
规化排污口上设超声波明渠流量计，用于出水流量显示和记录，缺氧池上设PH测量系统，用于PH显示、记录和报警；好氧池上设DO和温度测量系统，用于DO和温度显示、记录；通过鼓风机的变频器；对好氧池的DO进行自动调节。
规化排污口上设COD测量系统，用于COD显示、记录和报警；规化排污口上设氨氮测量系统，用于氨氮显示、记录和报警；规化排污口上设总磷测量系统，用于总磷显示、记录和报警；其中规化排污口上流量、COD、氨氮、总磷，可用于当地环保部门对企业污水处理后达标排放情况的数据采集和监控。
2. 过程设备的监视和控制：1）包括操作室和DCS控制站，操作员站可以通过有线数据通信能把各种指令传达到DCS控制站。
操作室是整个系统中人机信息交换的中心，设工业控制计算机、网络服务器、存储器、键盘、打印机、模拟显示屏等设备。
其主要负责把过程量的信息集中化，把各个现场配置的控制站的数据进行收集，并通过简单的操作进行过程的显示、各种图形的显示、趋势曲线的显示，并进行系统组态和控制系统生成等工作。
2）生活污水提升泵、工业污水提升泵、液碱投加泵、终沉池污泥泵为就地操作和液位联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室液位联锁启动/停止电动格栅、螺旋压榨输送机为就地操作和时间程序联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室时间程序联锁启动/停止鼓风机采用变频控制，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室自动调速鼓风机、电动闸门启闭机、PAC加药系统、PAM加药系统、消毒药剂加药系统、带式污泥浓缩压滤机，污泥脱水间空压机、污泥脱水间进泥泵、污泥脱水间冲洗泵、无轴螺旋输送机为就地操作；就地手动启动/停止，控制室仅显示其设备的运行和故障状态。
dcs控制系统实例
dcs控制系统实例DCS（分布式控制系统）是一种广泛应用于过程控制系统的控制系统架构。
它通过分布式的控制器将物理设备和处理单元连接起来，使得整个过程控制系统能够实现集中管理、自动化控制和数据采集等功能。
下面是一个关于DCS控制系统实例的描述：化工企业生产过程中使用了DCS控制系统来管理和控制整个生产过程。
该生产过程包括原料投入、反应过程、产品分离、产品提纯等环节。
首先，在该DCS控制系统中，存在多个控制器，分别负责不同部分的控制工作。
例如，一个控制器负责原料投入和反应过程的控制，另一个控制器负责产品提纯的控制。
在原料投入环节，操作人员将原料通过传感器输入到DCS控制系统中的控制器中。
控制器根据预设的控制策略，控制阀门的开合程度，使原料按照一定比例和速率投入到反应器中。
在反应过程中，控制器通过传感器实时采集反应器中的温度、压力等参数，并将这些数据传回给控制室的监控系统。
操作人员通过监控系统可以了解反应过程的变化情况，及时调整控制策略以达到预期的反应结果。
在产品分离环节，DCS控制系统通过控制阀门的开合程度，调节分离装置的操作，将反应器中的产品分离出来。
控制器通过传感器实时监测产品流量、物料浓度等参数，控制分离过程，保证产品的纯度和质量。
在产品提纯环节，DCS控制系统同样通过控制阀门的开合程度来控制操作，将分离出的产品进行进一步提纯。
操作人员可以通过监控系统实时监测提纯过程中的各项参数，以确保产品的最终质量符合要求。
此外，DCS控制系统还具备报警和故障诊断功能。
当系统中一些环节发生异常情况时，控制器会自动发出报警信号，并将相关信息发送给操作人员。
同时，系统还具备故障诊断能力，可以自动根据故障现象推断出可能的故障原因，并给出修复建议。
通过DCS控制系统的运行，整个过程控制系统实现了集中管理、自动化控制和数据采集的功能，提高了生产效率和产品质量。
同时，DCS控制系统还具备灵活性和可扩展性，能够根据不同的生产需求进行调整和扩展。
DCS单回路控制系统设计样本
DCS单回路控制系统设计样本DCS（Distributed Control System）是分布式控制系统的缩写，是一种采用多个控制器分布在不同的位置，并通过通信网络相互连接以共同完成一个控制任务的系统。
DCS被广泛应用于工业自动化控制和过程控制领域，具有可靠性高、扩展性好、维护简单等优点。
下面是一个基于单回路的DCS控制系统设计样本：1.系统概述：该控制系统用于实现一条生产线的自动化控制，包括输入设备、输出设备、PLC（Programmable Logic Controller）和数据通信网络等组成部分。
2.硬件配置：2.1输入设备：传感器、开关等，用于采集实时的工艺参数和设备状态；2.2输出设备：执行器、指示灯等，用于实现对设备的控制和操作；2.3PLC：作为DCS系统的核心控制器，负责接收输入信号、进行逻辑运算和控制输出设备；2.4数据通信网络：用于实现PLC之间的数据交换和信息传递，可以选择以太网、CAN总线等。
3.系统设计：3.1数据采集：将输入设备采集到的数据通过信号调理电路进行预处理，然后发送给PLC进行后续的逻辑运算和控制。
数据采集可通过模拟量输入模块和数字量输入模块实现。
3.2逻辑运算：PLC接收到输入信号后，利用内部的程序进行逻辑运算，包括比较、计算、判断等，生成相应的控制信号。
逻辑运算的结果可以通过PLC的输出接口发送给输出设备进行设备的控制。
3.3控制策略：为了实现更复杂的控制需求，需要在PLC中编写相应的控制程序和算法。
控制策略可以采用PID控制、模糊控制、遗传算法等方法，根据具体的应用需求进行选择。
3.4数据通信：为了实现不同PLC之间的数据交换和信息传递，需要在PLC中配置相应的通信模块和配置网络参数。
数据通信可以通过以太网、RS485、CAN总线等方式实现。
4.系统优化：4.1系统可靠性：为了提高系统的可靠性，需要采取相应的冗余设计措施，如冗余PLC、冗余通信网络等。
分布式控制系统(dcs)设计与应用实例 英文版
分布式控制系统(dcs)设计与应用实例英文版I. IntroductionIntroduction:Distributed Control Systems (DCS) represent a pivotal technology in industrial automation, offering efficient and reliable control over complex processes across multiple locations. These systems decentralize control functions, enhancing system resilience and flexibility.Intrduction:分布式控制系统（DCS）在工业自动化领域扮演着关键角色，能有效并可靠地对多个地点的复杂流程进行控制。
这些系统通过分散控制功能，提升了系统的抗风险能力和灵活性。
II. DCS Design PrinciplesDesign Fundamentals:The design of a DCS revolves around the principle of modularity and redundancy. It consists of controllers, sensors, actuators, and human-machine interfaces (HMIs), all interconnected through a communication network. Each component is designed to perform specific tasks while maintaining real-time data exchange for coordinatedoperation.设计基础：DCS的设计以模块化和冗余性原则为核心。
DCS自控方案范文
DCS自控方案范文DCS（分散控制系统）是一种用于实现工业自动化的控制系统，具有分布式、可靠性高、功能强大、通信能力强、易于扩展和维护等特点。
在工业生产中，DCS广泛应用于石化、电力、钢铁等领域。
下面将介绍一个DCS自控方案的设计。
1.方案背景：石化厂需要对其生产车间进行自动化控制，以提高生产效率、降低工人劳动强度、提高产品质量。
为此，需要设计一个DCS自控方案。
2.方案设计：2.1系统架构：该DCS自控系统采用三级控制结构，包括上位机、分散控制器和现场设备。
上位机负责数据管理、控制指令下发、数据报表生成等功能，分散控制器负责接收上位机指令、控制过程变量以及通信与设备互联，现场设备包括各种传感器、执行机构等设备，负责实际控制过程。
2.2控制策略：在该DCS自控方案中，采用了先进的控制策略，包括模型预测控制（MPC）、模糊控制、优化控制等。
其中，MPC作为核心控制策略，通过建立数学模型，预测未来一段时间内的系统状态，并根据优化目标，生成最优的控制策略。
2.3通信网络：为了实现分布式控制，该DCS自控系统采用现代工业以太网作为通信网络。
以太网具有高速、稳定、可靠的特点，能够满足实时控制的需要。
同时，采用冗余备份技术，确保通信网络的可用性。
2.4人机界面：为了方便操作和监控，该DCS自控系统配备了人机界面。
通过人机界面，操作人员可以实时监控生产过程、查看历史数据、调整控制参数等。
同时，为了提高操作人员的工作效率，人机界面还提供报警功能，及时将异常情况通知给操作人员。
3.方案优势：3.1高效性：通过采用先进的控制策略和现代通信网络，该DCS自控系统能够实现高效的生产控制，提高生产效率和产品质量。
3.2稳定性：采用分布式控制结构和冗余备份技术，确保系统的稳定性和可靠性，减少停机时间和故障率。
3.3扩展性：该DCS自控系统具有良好的扩展性，可以根据需求进行系统升级和扩展，满足未来生产需求的变化。
总结：通过设计一个DCS自控方案，可以实现石化厂生产车间的自动化控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCS控制系统设计实例
碱回收燃烧工段工艺流程
造纸企业通常采用分布式控制系统即采用西门子CPU41-2DP为核心的DCS 控制系统实现对现场信息的采集和控制。
同时，采用基于WinCC的上位机对现场的数据进行监测和即时控制。
但有时各工段间需要相互调用数据，这就牵涉到网络通讯问题。
例如在造纸碱回收蒸发和燃烧工段中，负责监控蒸发工段的主机需要调用燃烧工段的数据，这时如果采用在燃烧工段增加一个变送器的方法，那么相应地就必须在蒸发工段的控制站中增加AI模块，这样大大增加了成本。
如果利用西门子S7300系列的CPU模块内置的MPI接口，把多个工段的控制站组成一个MPI 网络，那么就可以实现多个工段之间数的传送。
工业燃煤锅炉DCS控制系统设计
本书主要介绍了35吨燃煤锅炉的工艺过程，利用Lead-Line Control Builder软件实现工业燃煤锅炉汽水控制系统的组态，并用FIX上位机监控软件设计了汽水控制系统的人机界面。
基于FIX与Honeywell UMC800控制器对35吨工业燃煤锅炉汽水系统的DCS控制系统的配置。
