公开课汽车空调制冷系统课件
按供冷方式分类
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化
第四章 汽车空调系统的主要结构PPT课件
结束语
感谢参与本课程，也感激大家对我们工作的支持与积极 的参与。课程后会发放课程满意度评估表，如果对我们
课程或者工作有什么建议和意见，也请写在上边
24
谢谢聆听
THANK YOU FOR LISTENING 演讲者：XX 时间：202X.XX.XX
25
6
4-1-1 曲轴连杆式压缩机
▪ 曲轴连杆式压缩机是最早一 代制冷压缩机，目前已在小排量 压缩பைடு நூலகம்中消失，只存在于在客车 空调装置中，而且逐渐淘汰。
7
4-1-2 翘板活塞压缩机
▪ 翘板活塞压缩机又称：摇摆斜 盘式压缩机、单向斜盘式压缩 机
▪ 优点：工作平衡、结构紧凑、 体积小。
8
▪ 运行
连接片是整体随着轴一 起转动，并使驱动盘通过支 杆销转动。驱动盘的运动通 过轴承被传送到斜盘。斜盘 不转动，而它从左至右地摆 动使活塞通过操纵杆完成它 们的周期。当活塞循环时， 制冷剂气体被吸入并以与旋 转斜盘型压缩机同样的方式 在汽缸内被压缩。
17
4-4 冷凝器
▪ 冷凝器是一个用于将制冷剂所含 热量释放并将制冷剂由气态转变成液 态的热交热换器.冷凝器总是安装在车 辆的前部,风扇将风吹过散热装置,以利 于排出热量.
▪ 冷凝器宽大而薄,目的在于提高散 热效果.冷凝器工作时,由冷却风扇形成 的快速空气带走冷凝器管内制冷剂的 热量,从而使制冷剂由气态变成液态.
11
4-1-5 旋转叶片压缩机
▪ 旋转叶片压缩机又称刮片式压 缩机。
▪ 旋转叶片压缩机的汽缸有两种 形式，一种是圆形，一种是椭 圆形
▪ 在圆形汽缸的旋转叶片压缩中， 汽缸内的转子与汽缸是偏心安 装的，有2-5片刮片安装在转子 相应的刮片槽中。当转子转动 时，由于离心力使刮片沿刮片 槽滑出并压紧到汽缸壁上。
汽车空调系统ppt课件
风暖式取暖装置是在发 动机的排气管上安装热交换 器用于加热空气。工作时， 将通往消声器的阀门关闭， 汽车尾气进入热交换器，加 热热交换器外的空气。加热 后的空气由鼓风机吹入车厢 内用于取暖和除霜。
风暖式取暖装置工作原理图
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出风口，
二、汽车空调系统的组成
制冷装置—储液干燥罐
储液干燥器用于膨胀阀式制冷系统中，用来暂时储存液态制冷剂。同时， 其中的干燥器用于去除制冷剂中的水分和杂质，确保系统正常运行。
二、汽车空调系统的组成
制冷装置—液气分离器
液气分离器用于膨胀管式的制冷系统中，主要用于将制冷剂进行液气分离， 防止液态制冷剂液击压缩机。液气分离器安装于蒸发器出口处的管路中。
二、汽车空调系统的组成
电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行控制的 装置。
三、汽车空调系统的工作原理
1、取暖装置的工作原理
机缸体出来的热的冷却 水，分流一部分进入热交换 器芯，再利用鼓风机强迫冷 空气通过热交换器芯（如图 所示），被加热后的空气送 入车厢，用来取暖或进行风 窗除霜。
旋钮A——选择温度 旋钮B——鼓风机 旋钮C——出风口调节 按键D——开启循环空气运行模式 按键E——空调开关按钮
3
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装置等四 部分组成。
4
二、汽车空调系统的组成
制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制冷剂压 缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。
风暖式取暖装置工作原理图
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出风口，
二、汽车空调系统的组成
制冷装置—储液干燥罐
储液干燥器用于膨胀阀式制冷系统中，用来暂时储存液态制冷剂。同时， 其中的干燥器用于去除制冷剂中的水分和杂质，确保系统正常运行。
二、汽车空调系统的组成
制冷装置—液气分离器
液气分离器用于膨胀管式的制冷系统中，主要用于将制冷剂进行液气分离， 防止液态制冷剂液击压缩机。液气分离器安装于蒸发器出口处的管路中。
二、汽车空调系统的组成
电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行控制的 装置。
三、汽车空调系统的工作原理
1、取暖装置的工作原理
机缸体出来的热的冷却 水，分流一部分进入热交换 器芯，再利用鼓风机强迫冷 空气通过热交换器芯（如图 所示），被加热后的空气送 入车厢，用来取暖或进行风 窗除霜。
旋钮A——选择温度 旋钮B——鼓风机 旋钮C——出风口调节 按键D——开启循环空气运行模式 按键E——空调开关按钮
3
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装置等四 部分组成。
4
二、汽车空调系统的组成
制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制冷剂压 缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。

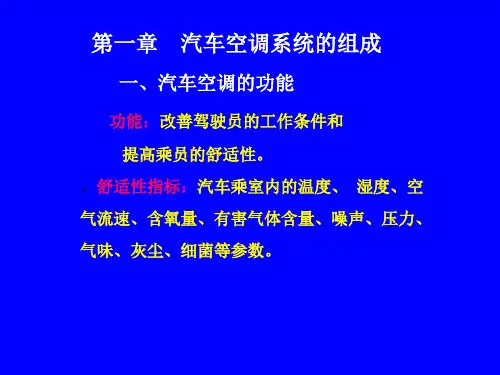

汽车空调多媒体课件
安装：发动机前方冷凝器一侧。 组成：储液罐、过滤器、干燥剂、引出管、 视液镜、易容塞、安全保护开关等。
4、膨胀阀 ___温度自动控制式
作用：降低制冷剂压力，保证在蒸发器内沸腾蒸 发；调节流入蒸发器制冷剂流量，满足制冷负荷变化 的需要。
组成：阀体、感温元件、调节杆、弹簧、球阀等。 安装：蒸发器进口。
四、速电阻 调速开关
安装：风道内 工作时机：
制冷、取暖、通风；
五、风门、风口配置及控制
1、空调开关
控制板上设有四个控制开关： 制冷开关“A/C” 风机调速开关 空气分布开关 温度选择开关
制冷开关“A/C”—翘板式 按下此开关制冷系统工作，同时内装指示灯点亮； 风机调速开关—旋转式
冷凝过程：
送往冷凝器的过热气态制冷剂，被冷凝成中温、 压力约为1.0 ～ 1.2 MPa液态制冷剂。
膨胀过程：
冷凝后的液态制冷剂经过膨胀阀后体积增大， 其压力和温度急剧下降，变成低温（约-5℃）、低 压（约为0.15 Mpa）的湿蒸气，进入蒸发器中迅速 吸热蒸发。
蒸发过程：
液态制冷剂通过膨胀阀变为低温低压的湿蒸气， 流经蒸发器不断吸热汽化转变成低温（约为0℃）、 低压（约为0.15 Mpa）的气态制冷剂，吸收车内空 气的热量。
安装：外界进风口处。 当环境温度低于某一规定值（10℃）时，环境温 度监测开关触点断开，切断电磁离合器线圈电路， 此时按下空调开关A/C，压缩机也不会运转。
只有当环境温度高于某一规定值时，环境温度 监测开关触点闭合，才能使用空调制冷系统。
4、高压卸压阀
安装：压缩机排气接口处。 作用：当制冷系统压力过高（3.5Mpa～4Mpa） 时，卸压阀自动打开，使制冷剂逸出而卸压；当制 冷系统压力降至3.5Mpa以下时，卸压阀自动关闭， 以确保制冷系统工作正常。
4、膨胀阀 ___温度自动控制式
作用：降低制冷剂压力，保证在蒸发器内沸腾蒸 发；调节流入蒸发器制冷剂流量，满足制冷负荷变化 的需要。
组成：阀体、感温元件、调节杆、弹簧、球阀等。 安装：蒸发器进口。
四、速电阻 调速开关
安装：风道内 工作时机：
制冷、取暖、通风；
五、风门、风口配置及控制
1、空调开关
控制板上设有四个控制开关： 制冷开关“A/C” 风机调速开关 空气分布开关 温度选择开关
制冷开关“A/C”—翘板式 按下此开关制冷系统工作，同时内装指示灯点亮； 风机调速开关—旋转式
冷凝过程：
送往冷凝器的过热气态制冷剂，被冷凝成中温、 压力约为1.0 ～ 1.2 MPa液态制冷剂。
膨胀过程：
冷凝后的液态制冷剂经过膨胀阀后体积增大， 其压力和温度急剧下降，变成低温（约-5℃）、低 压（约为0.15 Mpa）的湿蒸气，进入蒸发器中迅速 吸热蒸发。
蒸发过程：
液态制冷剂通过膨胀阀变为低温低压的湿蒸气， 流经蒸发器不断吸热汽化转变成低温（约为0℃）、 低压（约为0.15 Mpa）的气态制冷剂，吸收车内空 气的热量。
安装：外界进风口处。 当环境温度低于某一规定值（10℃）时，环境温 度监测开关触点断开，切断电磁离合器线圈电路， 此时按下空调开关A/C，压缩机也不会运转。
只有当环境温度高于某一规定值时，环境温度 监测开关触点闭合，才能使用空调制冷系统。
4、高压卸压阀
安装：压缩机排气接口处。 作用：当制冷系统压力过高（3.5Mpa～4Mpa） 时，卸压阀自动打开，使制冷剂逸出而卸压；当制 冷系统压力降至3.5Mpa以下时，卸压阀自动关闭， 以确保制冷系统工作正常。
《汽车空调系统》PPT课件
三缸斜板式，为三活塞等间隔120°分布，五缸斜板式为五活塞等间 隔72°分布。为了使机器受力合理，结构紧凑，通常将活塞制成双头活塞， 如是轴向6缸，3缸在压缩机前部，另外3缸在压缩机后部；如是轴向10 缸，5缸在压缩机前部，另外5缸在压缩机后部。双头活塞的两活塞各自 在相对的气缸(一前一后)中，活塞一头在前缸中压缩制冷剂蒸气时，活塞 的另一头就在后缸中吸入制冷剂蒸气，反向时互相对调。各缸均备有高 低压气阀，另有一根高压管，用于连接前后高压腔。斜板与压缩机主轴 固定在一起，斜板的边缘装合在活塞中部的槽中，活塞槽与斜板边缘通 过钢球轴承支承在一起。
空、制冷剂充注； • 熟悉汽车空调系统的常见故障诊断方法。
9.1概述
“汽车空气调节” 简称 汽车空调
采用人为方式对车内空气流量、温度、湿度和清洁度调节。 汽车安装空调系统，给司机及乘客创造了舒适的环境，改善了工作条 件，减轻了旅途疲劳，从而也提高了工作效率和安全性。
本节主要内容：
9.1.1 制冷原理 9.1.2 制冷剂与冷冻机油 9.1.3 汽车空调系统的功能及组成
9.2.1汽车空调制冷系统的分类
4．离合器节流管系统 离合器节流管系统与离合器
恒温膨胀阀系统不同之处在于， 它用节流管代替了膨胀阀。节流 管结构简单，不易损坏。但只能 起节流降压作用，不能控制蒸发 器的供液量，不能保证蒸发压力 的稳定。 工作原理： 汽车车速增加时，压 缩机转速随之增加，蒸发压力降 低，蒸发器表面结霜。这时，压 力开关或热敏开关切断离合器电 源，使压缩机停机，待霜层融化 后，压力开关或热敏开关又自动 接通，压缩机开始运行。
R12 CCl2F2 120.9 -29.8 111.80 4.125
558 1311 0.0271 151.5 1.0
空、制冷剂充注； • 熟悉汽车空调系统的常见故障诊断方法。
9.1概述
“汽车空气调节” 简称 汽车空调
采用人为方式对车内空气流量、温度、湿度和清洁度调节。 汽车安装空调系统，给司机及乘客创造了舒适的环境，改善了工作条 件，减轻了旅途疲劳，从而也提高了工作效率和安全性。
本节主要内容：
9.1.1 制冷原理 9.1.2 制冷剂与冷冻机油 9.1.3 汽车空调系统的功能及组成
9.2.1汽车空调制冷系统的分类
4．离合器节流管系统 离合器节流管系统与离合器
恒温膨胀阀系统不同之处在于， 它用节流管代替了膨胀阀。节流 管结构简单，不易损坏。但只能 起节流降压作用，不能控制蒸发 器的供液量，不能保证蒸发压力 的稳定。 工作原理： 汽车车速增加时，压 缩机转速随之增加，蒸发压力降 低，蒸发器表面结霜。这时，压 力开关或热敏开关切断离合器电 源，使压缩机停机，待霜层融化 后，压力开关或热敏开关又自动 接通，压缩机开始运行。
R12 CCl2F2 120.9 -29.8 111.80 4.125
558 1311 0.0271 151.5 1.0
1. 汽车空调系统(85页PPT).ppt
a）R12 （CCL2F2）
b）R134a（CH2F-CF3）
图8-6 汽车空调用制冷剂
2.汽车空调制冷系统的基本组成
图8-7 汽车空调蒸汽压缩制冷系统 1-电磁离合器；2-压缩机；3-轴流式冷却风机；4-车外冷空气；5-冷凝器； 6-储液干燥器；7-热空气（吹向发动机）；8-高压管路；9-车内热空气；10-离心式冷却风机； 11-节流膨胀阀；12-蒸发器；13-冷空气（吹入车内）；14-低压管路；15-压缩机驱动皮带
3.汽车蒸汽压缩制冷系统工作原理
汽车蒸汽压缩制冷系统工作时，制冷剂以不同的状态（物 态）在密闭系统内循环流动，每一循环包括四个基本过程：
1）蒸汽压缩过程
当发动机带动压缩机运转时，压缩机吸入蒸发器出口处低温 （约0℃）低压（约0.147MPa）的气态制冷剂，将其压缩成 高温（70～80℃）、高压（约1.471MPa）的蒸汽排出压缩机。
压缩机是蒸汽压缩制冷系统中低压和高压、低温和高温 的转换装置，其正常工作是实现热交换的必要条件。
汽车空调制冷容积式压缩机种类繁多。按排量变化与否可 分为定量式和变量式两大类。常用的定量式压缩机按运动形式 和主要零件形状不同，又可分为往复活塞式和旋转活塞式两大 类。常用的轴向活塞式压缩机有斜盘式和摇板式两种。
8.1.3汽车空调系统的组成和分类 1.汽车空调系统的基本组成
现代汽车全功能空调系统由制冷系统、供暖系统、通风系 统、空气净化装置及控制系统等几部分组成。
①通风系统。通风系统用于将车外的新鲜空气引进车内，达 到通风、换气的目的。
②采暖系统。采暖系统用于对车内空气或车外进入车内的新鲜 空气进行加热、除湿，使车内达到温暖舒适。
1.动压通风方式
动压通风（自然通风）方式是利用汽车行驶时，车外空 气对汽车产生的风压，通过进风口和排风口，实现通风换气。
2024版《汽车空调》ppt课件
《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。
根据外界环境和乘客需求，提供适宜的制冷或制热效果。
去除空气中的多余水分，保持干爽舒适的环境。
实现车内外空气交换，保持空气新鲜。
去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。
调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。
早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。
机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。
自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。
环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。
同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。
智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。
轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。
环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。
个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。
030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。
01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。
汽车空调结构 ppt课件
模块一 汽车空调基础
3、气流调节 气流的流速和方向对人的舒适性影响很大。如果直吹， 在温度合适时，流速应限制在一定的范围内，根据乘客 的生活环境、年龄、健康状况、冷热习惯等可以适当改 变流速的大小。 4、空气净化 车厢内空气的质量是舒适的重要保证。车厢内的空气 时刻受到乘客呼出的 CO2、乘员身体的各种异味、烟味、 化妆品味、非金属材料味、大气中的悬浮物的污染及环 境异味的影响，因而有的汽车在空调的进风口装有空气 过滤装置和空气净化装置。
模块一 汽车空调基础
三、汽车空调的功能
1、温度调节 这是汽车空调的主要功用。夏季由制冷系统产生冷量对 车厢内降温；冬季除大型商用车采用独立燃烧式加热器采 暖外，其他车辆基本上采用汽车余热进行采暖。 2、湿度调节 湿度对车内的乘员的热舒适感觉有很大影响。车厢内的 湿度一般应保持在30%-70%以内，普通汽车空调不具备调 节车内湿度的功能，只有通过使用通风装置或打开车窗靠 车外空气来调节。高级豪华汽车采用的冷暖一体化空调器， 通过制冷和采暖的共同使用才能对车内的湿度进行适当的 调节。
1、按驱动方式分类
（1）非独立式汽车空调系统
模块一 汽车空调基础
（2）独立式汽车空调系统
1-进气道 2-排气栅 3-散热器 4-空调发动机 5-离合器 6-压缩机 7-蒸发器 8-冷凝器 9-冷凝风扇 10-循环空气入口
模块一 汽车空调基础 2、按结构型式分类
汽车空调按结构型式可分为整体式空调、分体式空调 以及分散式空调。 （1）整体式空调：将副发动机、压缩机、冷凝器和蒸 发器通过传动带、管道连接成一个整体，安装在一个专用 机架上，构成一个独立总成，由副发动机带动，通过车内 通风管将冷风送入车内。 （2）分体式空调：将压缩机、冷凝器、蒸发器以及独 立式空调的副发动机部分或全部分开布置，用管道联接成 一个制冷系统。 （3）分散式空调：将蒸发器、冷凝器、压缩机等各部 件分散安装在汽车各个部位，并用管道相联接。
汽车空调系统培训-图
活性炭罐
吸附和净化车内空化空气 。
03
汽车空调系统的维护与保养
日常维护与保养
01
02
03
清洁出风口
定期清洁汽车空调的出风 口，避免灰尘和污垢堆积， 影响空气流通。
检查制冷剂
确保制冷剂充足，没有泄 漏。如果发现泄漏，应及 时修复。
检查空气滤清器
人性化设计
总结词
人性化设计将成为未来汽车空调系统的重要发展方向，以满足乘客的舒适性和便利性需求。
详细描述
通过优化用户界面、语音识别、个性化设置等功能，汽车空调系统将更加注重乘客的体验和感受，提供更加人性 化的服务。
THANKS
包括风扇、风道和出风口等部件，用于将冷气或热气吹入车 内。
控制系统
包括温度控制开关、鼓风机开关、空调压缩机开关等部件， 用于控制空调系统的运作。
汽车空调系统的工作原理
制冷循环
当开启制冷功能时，压缩机将制冷剂压缩成高温高压气体，经过冷凝器冷却后变成低温高压液体 ，再经过膨胀阀膨胀后变成低温低压气体，最后在蒸发器中吸收车内热量变成高温低压气体，回
通过集成传感器、控制器和执行器， 汽车空调系统将能够实时感知车内温 度、湿度、空气质量等参数，并根据 乘客的需求和舒适度进行自动调节。
新能源驱动
总结词
随着环保意识的提高和新能源技 术的不断发展，汽车空调系统将 逐渐采用新能源驱动方式。
详细描述
采用新能源驱动的汽车空调系统 将减少对传统能源的依赖，降低 碳排放，同时提高能源利用效率 ，为可持续发展做出贡献。
定期更换或清洁空气滤清 器，以防止灰尘和污垢进 入空调系统。
定期检查与保养
更换空调滤清器
根据汽车制造商的推荐， 定期更换空调滤清器，以 保证空气质量。
第 十 七 章 汽 车 空 调 系 统
第 十 七 章 统
第三节 空调制冷系统
汽 车 空 调 系
汽车空调暖风系统的主要功能:将在寒冷温度中行驶的汽车车厢温度调节 到舒适的温度;另外还起到车上玻璃除霜的功能. 汽车空调暖风系统按热量的来源可以分为余热式和独立式,余热式暖风系 统按照取暖介质的不同可以分为水暖式和气暖式.
第 十 七 章 统
第 十 七 章 统
第二节 空调制冷系统
汽 车 空 调 系
◆ 压缩机(如图17-6) 压缩机是空调系统的心脏,输送和压缩制冷剂蒸气,保证制冷循环的正常进行.
2,压缩机
第 十 七 章 统
第二节 空调制冷系统
◆ 压缩机离合器
汽 车 空 调 系
(如图17-7)
压缩机离合器根据需要通断压缩机的动力,是压缩机带轮组件的一部分, 主要由压板,转子和定子组成.更换压缩机时,可将原离合器总成安装在新的压 缩机上.
第 十 七 章 统
第五节 自动空调控制系统
2,自动空调控制系统的功能
汽 车 空 调 系
第 十 七 章 统
第五节 自动空调控制系统
汽 车 空 调 系
3,自动空调控制系统工作过程与原理
第 十 七 章 统
第五节 自动空调控制系统
汽 车 空 调 系
3,自动空调控制系统工作过程与原理 怠速自动调整装置:作用是当发动机怠速运转又需要制冷系统工作时,自 动加大油门开度以增大发动机输出功率.如图17-27所示.
第 十 七 章 统
第二节 空调制冷系统
4,膨胀阀和膨胀管
汽 车 空 调 系
5,蒸发器 蒸发器的作用:将通过膨胀阀 的低压,低温液态制冷剂膨胀蒸发 为气态,吸收车厢内的热量,降低 车内空气的温度.
第 十 七 章 统
汽车空调的结构原理课件
暖风装置工作原 理
暖风装置通过水暖式暖风芯 将发动机的冷却液加热，将 热空气吹入到车内，实现车 内升温。
控制装置工作原 理
控制装置主要包括温度控制 器、压力开关和电磁离合器 等部件，它们通过对制冷剂 循环系统和暖风装置的控制 ，调节车内的温度和湿度。
空气处理装置工 作原理
空气处理装置主要包括空气 滤清器、送风道、出风口等 部件，它们通过对车内的空 气进行过滤、加热或冷却、 加湿或除湿等处理，使车内 空气更加清新、舒适。
风扇和风门
汽车空调系统通过风扇和风门等装置调节车内空气流动，以达到舒适的车内环境 。
04
汽车空调系统的维护与保养
汽车空调系统的定期检查
检查制冷剂压力
制冷剂压力是汽车空调系统正 常运行的关键指标，过高或过 低都会影响制冷效果。定期检 查制冷剂压力，确保其在规定
范围内。
检查制冷剂充注量
制冷剂充注量不足会影响制冷效 果，过多则可能导致制冷剂泄漏 。定期检查制冷剂充注量，确保 其适量。
04
节能减排
汽车空调系统在设计时已经考 虑到了节能减排的问题，采用 了高效节能的压缩机、制冷剂 等部件，可以有效地降低车辆 的能耗和排放。
02
汽车空调系统的部件结构与功能
压缩机
总结词
汽车空调系统的核心组成部分，为制冷剂循环提供动力
详细描述
压缩机是汽车空调系统中的核心组成部分，主要作用是压缩制冷剂，使其压 力和温度升高。它通过消耗发动机的动力来工作，将制冷剂压缩成高温高压 的气体，为制冷剂的循环提供动力。
储液干燥器是汽车空调系统中的重要组成部分，主要作用是储存和干燥制冷剂，去除杂质和水分。它通常位于 冷凝器和膨胀阀之间，内部装有干燥剂和滤芯等部件，去除制冷剂中的杂质和水分，使其纯净度更高，延长空 调系统的使用寿命。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力单位的换算：
1 MPa=106 Pa = 1000 KPa =10 bar ≈10Kgf /cm2
温度单位的换算：
① （℉ →℃） ② （℃ →℉） ③ （℃ →K）
℃=5/9×（ ℉ - 32 ） ℉=9/5× ℃ + 32
K= （℃ + 273 ）
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
变化而吸收空气的热量进行降温。
制冷系统主要由压缩机、冷凝器、蒸发器、节流膨胀装置和 储液干燥罐(或液气分离器)等组成。
车身电器系统 - 空调系统
二、汽车空调系统的组成
2.1制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制 冷剂压缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。
汽车空调系统有手动控制、半自动控制及电脑全自动控 制三种。
双区独立空调：驾驶室和副驾驶室可以设置不同的温度。
车身电器系统 - 空调系统
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装 置等四部分组成。
车身电器系统 - 空调系统
二、汽车空调系统的组成
1、取暖装置 取暖装置通常采用的是水暖式的,通过鼓风机将空气经
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
b、斜盘式变排量压缩机
变排量压缩机是根据制冷负荷的变化，连续平滑地改变活塞排量 实现系统制冷量的调节。
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
3. 制冷装置系统的工作原理
ቤተ መጻሕፍቲ ባይዱ
车身电器系统 - 空调系统
进风
低温 低压 雾状 制冷 剂
出风
车身电器系统 - 空调系统
发动机转速在1500~2000r/min并保持稳定时，空调的 冷度调到最冷，风速开到最大，
高压侧的压力约为1.4MPa~1.6MPa； 低压侧的压力约为0.15MPa~0.25MPa.
二、汽车空调系统的组成
车身电器系统 - 空调系统
2.5.1制冷装置—储液干燥罐
储液干燥罐又称干燥瓶，用于膨胀阀式的制冷系统中，一般安装在 膨胀阀前的管路中。安装时注意进出口端，要尽量垂直，倾斜度不得超 过15°
车身电器系统 - 空调系统
二、汽车空调系统的组成
2.6制冷装置—液气分离器
液气分离器又称储液瓶，用于膨胀管式的制冷系统中，一般安装于 蒸发器出口处的管路中。
车身电器系统 - 空调系统
二、汽车空调系统的组成
2.4制冷装置—节流膨胀装置
节流膨胀装置主要用于节流降压，使来自冷凝器的中温高压的液态 制冷剂变成低温低压雾状的形态进入蒸发器。一般安装在蒸发器入口处。 常见的有节流膨胀阀和节流膨胀管。
二、汽车空调系统的组成
车身电器系统 - 空调系统
2.5制冷装置—储液干燥装置
储液干燥装置包括储液干燥罐和液气分离器，主要的作用如下： 储液干燥罐：主要是吸收系统里的水份和杂质以防管道冰堵，确保 系统正常运行，同时可以暂时存储液态制冷剂用以在压缩机转速变化时 减弱管道中的压力波动。 液气分离器：主要是暂时存储从蒸发器里出来的来不及蒸发的液态 制冷剂以防流入压缩机产生液击，同时可起干燥作用。
过发动机冷却水的热量吹进车内进行加温、调节湿度和给 前挡风玻璃除霜去雾。
取暖装置一般由
进风
鼓风机、热交换器 及控制面板组成。
发动机冷却水
鼓风机
热交换器
出风
车身电器系统 - 空调系统
二、汽车空调系统的组成
2、制冷装置
制冷基本知识： 现代汽车制冷剂普遍采用的是R134a—四氟乙烷C2H2F4 ，具
有低沸点（标准大气压下为-26.1℃），蒸发时吸热潜能大的特点。 空调制冷系统就是利用制冷剂在管道循环流动的过程中状态的
车身电器系统 - 空调系统
汽车空调系统
air conditioner
车身电器系统 - 空调系统
目录
一．汽车空调系统概述 二．汽车空调系统组成 三．汽车空调系统工作原理 四．系统控制电路
车身电器系统 - 空调系统
一、汽车空调系统的概述
汽车空调是对车厢内空气的温度、湿度、洁净度、流速等 进行调节的完整系统。
风暖式取暖装置工作原理图
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出 风口，利用车辆行驶时产生的风压将外部空气引入车内循环后再排出。
强制通风：是利用鼓风机强行引入外部的新鲜空气。
空气流动图
三、汽车空调系统的工作原理
车身电器系统 - 空调系统
二、汽车空调系统的组成
2.2制冷装置—冷凝器
冷凝器是把来自压缩机的高温、高压气体制冷剂冷却凝结成液态 制冷剂。制冷剂在冷凝器中散热而发生状态的改变。冷凝器一般安装 于发动机散热器前（保险杠后）。
车身电器系统 - 空调系统
二、汽车空调系统的组成
2.3制冷装置—蒸发器
蒸发器使由膨胀阀喷出的雾状制冷剂产生蒸发，吸收流过蒸发器周 围空气中的热量，使其降温达到制冷的目的。蒸发器一般安装于驾驶室 仪表台的前面。
车身电器系统 - 空调系统
二、汽车空调系统的组成
3.电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进 行控制的装置。
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
1.1取暖装置的工作原理（水暖）
发动机机体出来的热的冷却水，分流一部分进入热交换器芯，再 利用鼓风机强迫冷空气通过热交换器芯，被加热后的空气送入车厢， 用来取暖或进行前风窗玻璃除霜。
4、制冷装置各部件的工作原理
4.1、压缩机结构及工作原理 a、回转斜盘式（压缩机本体+电磁离合器）
1-进气口 2-后排气阀板 3-进气阀板 4-活塞及活塞组 5-球 6-球座 7-垫片关 8-离合器电磁线圈组 9-皮带轮 10-离合器 11-前端头 12前排气阀板 13-进气阀板 14-前气缸 15-轴及板总成 16-后气缸 17止推轴承 18-止推座 19-垫片 20-压力后释放阀 21-后端头
热交换器
发动机冷却水循环图
水暖装置示意图
车身电器系统 - 空调系统
三、汽车空调系统的工作原理
1.2取暖装置的工作原理（风暖）
风暖式取暖装置是在发动机的排气管上安装热交换器用于加热 空气。工作时,将阀门关闭，汽车尾气进入热交换器,加热热交换器 外的空气。加热后的空气由鼓风机吹入车厢内用于取暖和除霜。
