织机的五大运动机构的认知工学时
织机的五大运动-引纬
16
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬
3、喷气引纬综合讨论
入纬率:1500-2000m/min; 多色纬功能：4-6色； 引纬方式：消极引纬（自由端引纬）； 适用纱线：多种短纤纱及长丝，粗重结子纱、圈圈纱等花式纱 线不宜作为纬纱。 适用织物： 因为采用普通钢筘，翻改品种方便，但加工高密织物时下层经 纱会夹塞在管道片的间隙中，引起经纱磨损和开口不清。所以 适宜于中档和部分高档短纤纱织物的中速度生产，如细布、府 绸、卡其。 风道筘式：品种适应性广。
13
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬 二、喷气织机
14
织机的五大运动之二：引纬运动 织机的五大运动之二：
15
织机的五大运动之二： 织机的五大运动之二：引纬运动
1、喷射引纬原理 流体流经纬纱表面，流体对纬纱产生摩擦力。利用流体与 纱线表面的摩擦所产生的牵引力，将纬纱引过梭口。 单元长度纬纱所受的射流牵引力正比与气流对纱线的摩擦 系数、空气密度、（射流速度-纬纱速度）2、单元纱段直径、 2 单元纱段长度。 2、喷气引纬系统 喷气引纬装置：气流、喷嘴、定长储纬装置、导流管道。
11
织机的五大运动之二：引纬运动 织机的五大运动之二：
1、引纬过程 2、剑杆运动配合
1）接纬剑比送纬剑先到运动的极限位置，且接纬剑先退出； 2）两剑杆存在交接冲程，两剑杆作同向运动，两者相对速 度最小，此时，交接纬质量稳定。
12
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬
3、剑杆引纬Biblioteka 艺特点及主要适用品种17织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬 三、喷水引纬

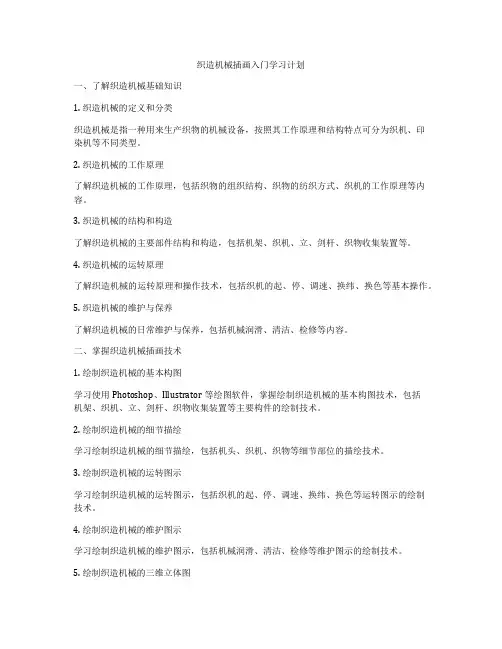

织造机械插画入门学习计划
织造机械插画入门学习计划一、了解织造机械基础知识1. 织造机械的定义和分类织造机械是指一种用来生产织物的机械设备，按照其工作原理和结构特点可分为织机、印染机等不同类型。
2. 织造机械的工作原理了解织造机械的工作原理，包括织物的组织结构、织物的纺织方式、织机的工作原理等内容。
3. 织造机械的结构和构造了解织造机械的主要部件结构和构造，包括机架、织机、立、剑杆、织物收集装置等。
4. 织造机械的运转原理了解织造机械的运转原理和操作技术，包括织机的起、停、调速、换纬、换色等基本操作。
5. 织造机械的维护与保养了解织造机械的日常维护与保养，包括机械润滑、清洁、检修等内容。
二、掌握织造机械插画技术1. 绘制织造机械的基本构图学习使用Photoshop、Illustrator等绘图软件，掌握绘制织造机械的基本构图技术，包括机架、织机、立、剑杆、织物收集装置等主要构件的绘制技术。
2. 绘制织造机械的细节描绘学习绘制织造机械的细节描绘，包括机头、织机、织物等细节部位的描绘技术。
3. 绘制织造机械的运转图示学习绘制织造机械的运转图示，包括织机的起、停、调速、换纬、换色等运转图示的绘制技术。
4. 绘制织造机械的维护图示学习绘制织造机械的维护图示，包括机械润滑、清洁、检修等维护图示的绘制技术。
5. 绘制织造机械的三维立体图学习绘制织造机械的三维立体图，包括机架、织机、立、剑杆、织物收集装置等部件的三维立体图绘制技术。
三、练习与实践1. 参观织造机械生产现场参观织造机械生产现场，了解织造机械的生产过程和生产流程，亲身感受织造机械的工作原理和操作技术。
2. 参与织造机械插画设计比赛参与织造机械插画设计比赛，根据自己的学习和实践经验，设计织造机械的插画作品，展示自己的织造机械插画技术和创作能力。
3. 制作织造机械插画教学制作织造机械插画教学视频或教程，分享自己对织造机械插画技术的理解和掌握，帮助他人更好地学习和掌握织造机械插画技术。
织机五大运动分析
织机五大运动及工艺参数织机的五大运动由五大机构完成,即开口、引纬、打纬、送经、卷取。
现就以丰田JA610型自动喷气织机为例加以说明：一、开口运动在织机上，每次引纬之前将织轴引出的经纱按组织点的要求向上和向下分开，形成一个能足以让载纬器或引纬介质顺利通过的通道梭口，这一形成梭口的运动过程叫开口运动，完成这一运动的机构叫开口机构。
（一）开口机构的作用1、使综框升降，将全幅经纱分开形成梭口。
2、按织物组织的要求控制棕框的升降顺序。
（二）开口机构主要部件及其作用1、开口机构主要由综框、拉刀、回综弹簧、吊综绳、凸轮机的凸轮、凸轮箱，多臂机的电子多臂箱等部件构成。
（1）综框的作用是：将综丝通过综丝条穿入一列一列综框中，再将经纱按工艺要求的规律穿入综丝。
（2）拉刀作用是通过吊综绳拉动综框向下运动，并控制综框运动的动程，即经纱开口大小。
（3）回综弹簧作用是靠自身的弹力恢复通过吊综绳将停在下层的综框回到上面位置。
（4）凸轮机的凸轮及凸轮箱的作用是：通过吊综绳及回综弹簧控制简单组织（2/2，1/1，2/1，3/1）综框上下运动。
（5）电子多臂箱的作用是：使综框按工艺要求的规律上下运动。
（三）开口机构的主要工艺参数及对织造的影响1、开口时间（综平时间）（1）开口时间早，打纬时上下层经纱的张开角越大，故打纬时经纱张力大，经纱与纬纱的抱合力，纬纱不易后拨来后退。
纬纱易被打紧，成形织物较紧密厚实匀整，经缩小，纬缩略大，所以开口早对防止经缩圈有效，但如果开口过早，经纱的断头增加，容易产生纬缩。
开口时间迟，则易产生经圈及筘痕方眼疵布。
（2）开口时间的选取1）平纹和紧密织物宜用早的开口2）斜纹和缎纹宜用迟开口3）经纱强力低，浆纱质量差、纱支较细，宜采用迟开口4）筘幅较宽用迟开口5）车速高的织机宜用迟开口6）经密很大或经纱毛糙，浆纱毛羽长，梭口不易开清的织物组织，开口时间应稍提前一点2、梭口长度1）梭口长度是指打纬起始点到停经架支撑点的水平距离，其中打纬起点到综眼的水平距离叫前半部梭口长度，综眼到停经架支撑点的水平距离叫后半部梭口长度。
织机五大运动详解
一、开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。
完成开口动作的结构称为开口机构。
2、开口机构的作用：（1）使经纱上下分开，形成梭口。
（2）根据织物组织的要求，控制经纱的升降次序。
3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。
（2）多臂开口机构：织制较复杂的小花纹织物。
可用16页综框，最多可达32页综框。
（3）提花开口机构：织制复杂的大花纹织物。
它直接用综丝控制每根经纱的升降。
开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。
注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。
（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。
B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。
C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。
D. 上梁和吊综装置影响机台光线，不利于检查布面。
E. 油污疵点。
2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。
3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。
其结构是刚性连接，综框运动稳定准确。
4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。
5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。
二、多臂开口机构——当Rw>8时，一般采用多臂开口。
1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。
织机五大运动分析
织机五大运动及工艺参数织机的五大运动由五大机构完成,即开口、引纬、打纬、送经、卷取。
现就以丰田JA610型自动喷气织机为例加以说明：一、开口运动在织机上，每次引纬之前将织轴引出的经纱按组织点的要求向上和向下分开，形成一个能足以让载纬器或引纬介质顺利通过的通道梭口，这一形成梭口的运动过程叫开口运动，完成这一运动的机构叫开口机构。
（一）开口机构的作用1、使综框升降，将全幅经纱分开形成梭口。
2、按织物组织的要求控制棕框的升降顺序。
（二）开口机构主要部件及其作用1、开口机构主要由综框、拉刀、回综弹簧、吊综绳、凸轮机的凸轮、凸轮箱，多臂机的电子多臂箱等部件构成。
（1）综框的作用是：将综丝通过综丝条穿入一列一列综框中，再将经纱按工艺要求的规律穿入综丝。
（2）拉刀作用是通过吊综绳拉动综框向下运动，并控制综框运动的动程，即经纱开口大小。
（3）回综弹簧作用是靠自身的弹力恢复通过吊综绳将停在下层的综框回到上面位置。
（4）凸轮机的凸轮及凸轮箱的作用是：通过吊综绳及回综弹簧控制简单组织（2/2，1/1，2/1，3/1）综框上下运动。
（5）电子多臂箱的作用是：使综框按工艺要求的规律上下运动。
（三）开口机构的主要工艺参数及对织造的影响1、开口时间（综平时间）（1）开口时间早，打纬时上下层经纱的张开角越大，故打纬时经纱张力大，经纱与纬纱的抱合力，纬纱不易后拨来后退。
纬纱易被打紧，成形织物较紧密厚实匀整，经缩小，纬缩略大，所以开口早对防止经缩圈有效，但如果开口过早，经纱的断头增加，容易产生纬缩。
开口时间迟，则易产生经圈及筘痕方眼疵布。
（2）开口时间的选取1）平纹和紧密织物宜用早的开口2）斜纹和缎纹宜用迟开口3）经纱强力低，浆纱质量差、纱支较细，宜采用迟开口4）筘幅较宽用迟开口5）车速高的织机宜用迟开口6）经密很大或经纱毛糙，浆纱毛羽长，梭口不易开清的织物组织，开口时间应稍提前一点2、梭口长度1）梭口长度是指打纬起始点到停经架支撑点的水平距离，其中打纬起点到综眼的水平距离叫前半部梭口长度，综眼到停经架支撑点的水平距离叫后半部梭口长度。
纺织企业纺机电部教案
送经运动
机构的类型和定义： 送经机构有消极式、积极式和调节
式三种，喷气织机大多采用积极式送经， 它通过送经马达驱动织轴回转，送出经 纱，在送出经纱的同时通过后梁松经杆 等部件保持送出经纱的平稳与均匀，这 些完成送经运动的部件构成了送经机构。
卷取运动
定义：
为了保证织机连续运转，要将织出的 织物引离织口，织物引离织口卷成一定的 卷装形成的运动叫卷取运动，完成卷取运 动的机构叫卷取机构。
新型拉刀拉钩式多臂开口机构
1、拉刀的传动：凸轮一转上下拉刀各往 复一次，开两次梭口。 2、提综及回综 3、阅纸带，纹板列数为花 型RW速数倍，不少于8，行数为综综框 数的2倍
2.电子提花 电子提花机
电子提花工作原理
(a)图：片钩A在低位，片 钩B在高位，综眼3在梭口 下层； (b)图：片钩A上升，片钩 B由于电磁铁不得电而未 能被吸合挂住，因此随提 刀2一起下降，棕眼3留在 梭口下层； (c)图：在第一次开口结束 时，电磁铁得电，A片钩 被吸合，其头端小孔挂在 电磁铁的凸缘上不动，片 钩B开始上升，带动棕眼3 开始上升； (d)图：片钩A留在最高位， 片钩B则上升至高位，综 眼3被提升到梭口上层。
气流对纬纱进行牵 引，将纬纱带过梭 口。喷气织机最大 特点是车速快、劳 动生产率高，适用 于平纹和纹路织物、 细特高密织物和批 量大的织物的生产。
喷水织机：
利用水作为引纬 介质，以喷射水 流对纬纱产生摩 擦牵引力，使固 定筒子上的纬纱 引入梭口。喷水 织机是具有速度 高、单位产量高 的特点，主要适 用于表面光滑的 疏水性长丝化纤 织物的生产。
引纬运动
定义： 由载梭器、纬纱夹持器或引纬介质
将纱引入织口，便于与经纱交织形成织 物，这一将纬纱引入并通过梭口的运动 叫引纬运动，完成引纬运动的机构叫引 纬机构。
织机主要有五大机构
织机主要有五大机构，而织机的不同主要区别在引纬机构的不同，喷气织机与喷水织机主要在其喷的载体不同，喷气织机喷出的为高压气体，喷水织机喷出的为高压水，喷气织机的品种适应性较高，而喷水织机仅仅限如化纤等疏水性纤维，品种适应性不好。
剑杆织机引纬靠左右剑带引纬，车速低于喷气、喷水织机，但品种适应性好。
有梭,剑杆,喷水,喷气有梭引纬是用一把梭子剑杆引纬是用一根剑一样喷水引纬是用水喷气引纬是用蒸气有梭和剑杆产量低,喷水和喷气产量高.喷气更高.有梭,剑杆.喷水,喷气是就织布时引纬方式的不用而做的分类.同时也是布机的分类.一般来讲,有梭面料便宜.但布面效果差点.可做幅宽不超过105'而剑杆,喷水,喷气做的面料布面效果好,价格高.喷水织机一般用于生产化纤的面料.如果纯棉或含棉的面料要在喷气机上生产.喷气机要比喷水机织造费贵.完整的系列化产品：一、HAN-3100系列高速重磅双喷、四喷、六喷、八喷喷气织布机二、HX-8100系列电送、电卷、高速重磅喷水织布机，中国最先进的喷水织布机三、HX-408系列超高速、超重磅喷水重磅水织机，最新研制的高新技术产品四、HX-405系列高速重磅喷水织布机五、HX-851系列重磅普通型喷水织机六、喷气织布机电控系统及电子生产线废品自动识别系统（属国家级高科技项目）七、HPW系列喷水式塑料编候织机华信织布机织造品种已呈系列化：HA3100型系列喷气式织布机为功能式织布机、可做全棉、全涤及塑料制品。
HX405（相当于ZW405）型与HX851（相当于ZW303）型系列喷水织布机，可适于棉纶、涤纶、尼龙各种原料的布匹制造。
产品织造范围广泛，并广泛应用于各种服装厂、床上用品（家纺系列）。
HP系列喷水式塑料编织布织布机，产品应用于防水篷布、水泥袋、蔬菜包装及各种大型工程用布及特殊包装用布、超宽幅广告户外用布等。
华信纺机集团的技术研发中心与服务网络，为用户的放心选择打下坚定基础。
位于韩国金乌大学的技术研究中心是世界电子技术研究中心之一，微电子技术设计人才的摇篮。
织机五大运动
织机五大运动一、实验目的与要求1. 了解凸轮开口机构的工作原理（开口运动）；2. 了解引纬机构的工作原理（引纬运动）；3. 了解织机打纬机构的工作原理（打纬运动）；4. 了解织机卷取机构的工作原理（卷取运动）；5. 了解织机送经机构的工作原理（送经运动）。
二、基本知识1. 开口运动是按织物组织将经纱分成两层，形成纬纱引入的通道即梭口；2. 引纬运动是将纬纱引入梭口;3. 打纬运动是把引入梭口的纬纱推到织口,形成织物;4. 卷取运动是将纬纱交织所形成的织物牵引离开织口,卷到布辊上;5. 送经运动是持续从织轴放送出适当长度的经纱,使经纱能在一定张力控制范围内进行交织.三、实验设备GA611型织机四、实验内容（一）开口机构的分类1. 凸轮开口机构：其开口能力较小；2. 多臂开口机构：其开口能力较大，可制织小花纹织物；3. 提花开口机构：其开口能力较大，可制织大花纹织物。
（二）凸轮开口形成一般分为三个阶段:1. 开放：开放阶段经纱综平逐渐张开至满开，这个阶段经纱向上下两个方向运动，张力逐渐增大；2. 静止：静止阶段梭口不动，保持满开状态，以配合引纬；3. 闭合：闭合阶段梭口从满开逐渐合拢至综平，这个阶段经纱张力逐渐减小。
（三）引纬工具梭子是传统织机的引纬工具。
（四）投梭机构和制梭机构1. 下投梭机构及组成；2. 制梭机构：制梭是对引纬后的梭子进行制动，并使梭子停于正确位置，由制梭铁皮圈、三轮缓冲器所组成。
（五）四连杆打纬机构曲柄、牵手、箱座、机架构成四连杆打纬机构。
（六）七齿轮间歇式卷取机构1. 七齿轮的传动；2. 调整纬密的方法和计算。
（七）半积极式送经机构1. 送经机构，送经的传动；2. 张力感应机构，张力反馈系统。

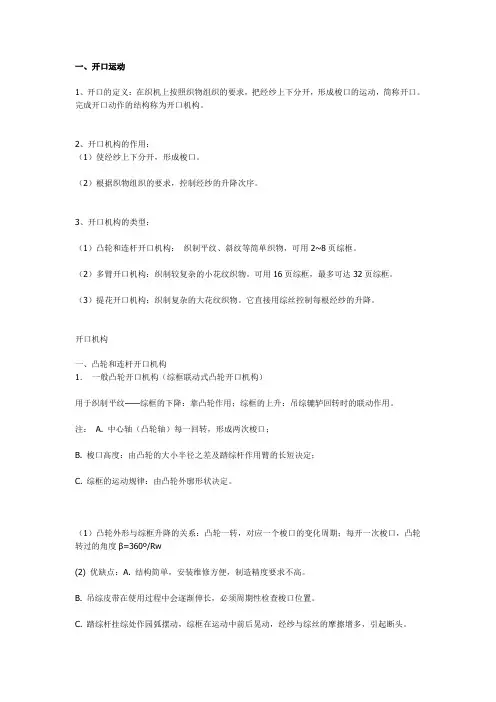

织机五大运动详解
织机五大运动详解开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。
完成开口动作的结构称为开口机构。
2、开口机构的作用：（1）使经纱上下分开，形成梭口。
（2）根据织物组织的要求，控制经纱的升降次序。
3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。
（2）多臂开口机构：织制较复杂的小花纹织物。
可用16页综框，最多可达32页综框。
（3）提花开口机构：织制复杂的大花纹织物。
它直接用综丝控制每根经纱的升降。
开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。
注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。
（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。
B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。
C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。
D. 上梁和吊综装置影响机台光线，不利于检查布面。
E. 油污疵点。
2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。
3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。
其结构是刚性连接，综框运动稳定准确。
4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。
5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。
二、多臂开口机构——当Rw>8时，一般采用多臂开口。
1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。
织机五大运动详解
织机五大运动详解一、开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。
完成开口动作的结构称为开口机构。
2、开口机构的作用：（1）使经纱上下分开，形成梭口。
（2）根据织物组织的要求，控制经纱的升降次序。
3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。
（2）多臂开口机构：织制较复杂的小花纹织物。
可用16页综框，最多可达32页综框。
（3）提花开口机构：织制复杂的大花纹织物。
它直接用综丝控制每根经纱的升降。
开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。
注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。
（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360o/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。
B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。
C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。
D. 上梁和吊综装置影响机台光线，不利于检查布面。
E. 油污疵点。
2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。
3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。
其结构是刚性连接，综框运动稳定准确。
4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。
5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。
二、多臂开口机构——当Rw>8时，一般采用多臂开口。
1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。
机织期末复习(东华)
织造篇第七章开口本章知识点：一、概述1、织机的五大运动开口，引纬，打纬，卷曲，送经2、开口的含义、开口机构的作用类型及特点开口时间(综平时间)：开口过程中，上下交替的经纱达到综平位置的时刻(梭口开启的瞬间)。
开口的含义：在织机上，按照织物组织的要求，把经纱上下分开，形成梭口的运动。
开口机构的作用：使经纱上下分开，形成梭口；根据织物组织的要求，控制经纱的升降次序。
类型：凸轮和连杆开口机构——织制平纹、斜纹等简单织物，可用2-8页综框。
多臂开口机构——织制较复杂的小花纹织物。
一般用16页综框，最多可达32页综框。
提花开口机构——织制复杂的大花纹织物。
直接用综丝控制每根经纱的升降。
二、梭口1、梭口的形状梭口：开口时，经纱上下分开，形成引纬的通道综平位置：梭口完全闭合时综框的位置，梭口高度H：开口时经纱随综框上下运动时的最大位移梭口深度：织口到经停架中导棒之间的水平距离前部梭口：梭口的工作部分后部梭口：调节工艺参数的部分梭口角：梭口满开的时候，上下层经纱形成的夹角。
2、经纱的位置线经纱位置线定义：经纱处于综平位置时，经纱自织口到后梁同有关机件相接触的各点连接线称为经纱位置线。
如图中连线BCDE。
经直线：如果D、E两点在BC直线的延长线上，则经纱位置线是一根直线，称为径直线。
3、经纱的拉伸变形（影响拉伸变形的因素）(梭口形状的角度考虑)1、梭口高度的影响：经纱变形几乎与梭口高度的平方成正比。
在保证纬纱顺利通过梭口的前提下，应尽量减小H减少断头。
2、梭口的后部长度的影响：在H不变的情况下，后部长度愈长，经纱变形量愈小。
丝织机上，为减少综丝变形和张力，增加梭口的后部长度。
织制高密织物时，为开清梭口，适当增加梭口的后部长度。
3、后梁高低（相对胸梁位置而定）的影响：当后梁在径直线上，上下层经纱变形量=0，上下层经纱张力相等，形成等张力梭口。
当后梁在径直线上方，上下层经纱变形量> 0 ，下层经纱张力>上层经纱，形成不等张力梭口。
《机织学》课程教学大纲
《机织学》课程教学大纲课程中英文名称：机织学Weaving Technology课程编码：042221112课程性质：专业基础必修课程适用专业：纺织工程（卓越计划）学时数：48 ；其中：理论学时：46 ；实践学时：2 机动学时：0 ；学分数：3 ；一、课程简介（一）课程教学目的与任务《机织学》是纺织工程专业（卓越计划）的一门专业基础必修课程，课程开设的目的是通过本课程的学习，使学生掌握机织物加工的基本工艺流程、各工序生产设备机构组成和工作原理，对机织工艺和设备有综合性了解，为学习专业方向课程打下一定基础。
其任务是阐述机织物的加工工艺流程、各工序织造设备的生产原理。
（二）课程教学的总体要求通过本课程的学习，使学生掌握机织物的主要织造工艺流程，主要加工设备的纱线工艺流程、机构组成和工作原理，对机织工艺和设备有综合性了解。
