碗扣式钢管脚手架
碗扣式脚手架
碗口构件的连接设置（术语）
❖ 上碗口：延立杆滑动起 锁紧作用的碗口节点零 件。
❖ 下碗口：焊接于立杆上 的碗形节点零件。
❖ 立杆连接销：用于立杆 竖向连接连接专用销。
❖ 限位销：焊接在立杆上 能锁紧上碗扣的定位销。
❖ 上碗扣的限位销按 60cm 间距设置在钢管立杆之上， 其中下碗扣和限位销则直 接焊在立杆上。组装时， 将上碗扣的缺口对准限位 销后，把横杆接头插入下 碗扣内，压紧和旋转上碗 扣，利用限位销固定上碗 扣。碗扣接头可同时连接 4 根横杆，可以互相垂直或 偏转一定角度。
四、碗扣式脚手架优、缺点
优点：
（1）多功能：能根据具体施工要求，组成不同组架尺寸、形 状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提 升架，爬升脚手架，悬挑架等多种功能的施工装备。也可用 于搭设施工棚、料棚、灯塔等构筑物。特别适合于搭设曲面 脚手架和重载支撑架。
（d)单横杆仅在直径48 mm × 3.5mm钢管一端焊接横杆接头；用作单排脚 手架横向水平杆。
(e)斜杆在直径48 mm × 3.5mm钢管两端铆接斜杆接头制成，用于增强脚 手架的稳定强度，提高脚手架的承载力。斜杆应尽量布置在框架节点 上。
(f)底座由150mm × 150mm 的钢板（规范要求厚度不小于6mm）在中心焊 接连接杆制成，安装在立杆的根部，用作防止立杆下沉并将上部荷载 分散传递给地基的构件。
三、构配件制作质量要求
1、碗扣式钢管脚手架钢管规格应为φ48 ×3.5mm，钢管壁厚应 为3.5 0＋0.25mm。（目前市场租赁大多为3.0mm，方案验算是 按照2.8mm）
2、立杆连接外套管与立杆间隙应小于等于2mm， 外套管长度不 得小于160mm，外伸长度不小于110mm。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范一、通用技术要求1、碗扣式钢管脚手架承重容许偏差为μ a ±10％。
2、托架的任何构件构造应当牢固可靠，准备在湿润或潮湿的状态下施工时，应选用耐腐蚀的材料或结构。
3、钢管脚手架内隔外布置的墙体上任何一层以上的重物不得超过5m的高度，钢管脚手架的任何一竖杆不应设计超过6m的高度。
4、同一脚手架的两跨距不得大于3.75m，同一脚手架不得超过3层，横梁间距不得大于1m。
5、连接配件，如连接螺母，对螺栓，对扣件应符合国家强制性标准。
二、构造技术要求1、碗扣应有宽敞的高大支架，用以支撑托架的重物。
2、钢管脚手架的钢管在重物压力下宜不易变形，构件必须无大的裂纹。
3、钢管脚手架每个元件抗拉强度不得小于构件本身断面尺寸承载力。
4、碗扣连接部位的钢管截面严禁小于Φ50mm，该钢管连接用螺栓和螺母应符合规范规定。
5、构件弯曲抗拉强度下列规定：（1）钢管外径不大于25.4mm时，构件抗拉强度不得小于Φ36.6mm。
（2）钢管外径不大于50.8mm时，构件抗拉强度不得小于Φ48.3mm。
（3）钢管外径不大于63.5mm时，构件抗拉强度不得小于Φ57.2mm。
三、施工技术要求1、碗扣式钢管脚手架的施工组装应当按照生产制造单位的规范操作，并需经过专业施工人员的质量审查和验收。
2、施工时，碗扣这种非正常钢管脚手架构建要求切实做务必应根据实际情况准确地指导和检查，对装置或组装不规范的，做务必及时处理。
3、在施工过程中，应采取有效的防火措施，禁止热工设备抛放及烟尘产生地方接近钢管脚手架附近施工。
4、碗扣式钢管脚手架施工成型前应采取安全措施，并告知现场施工人员避免不安全的行为。
5、施工过程中，应确保托架的稳定性，防止受力变形，并应定期检查托架上抱杆、横梁和连接件。

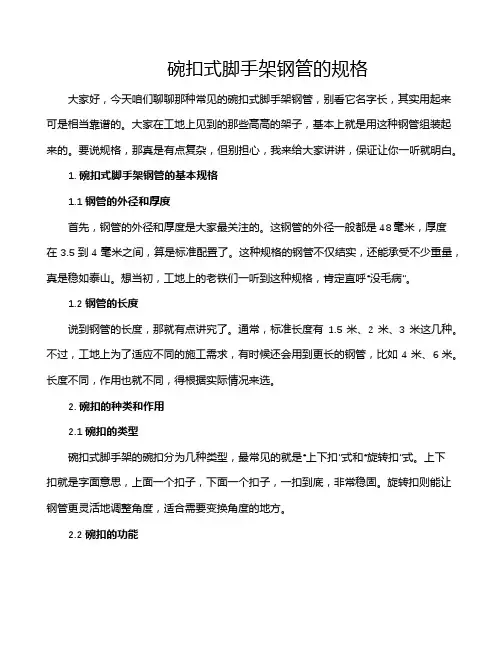

碗扣式脚手架钢管的规格
碗扣式脚手架钢管的规格大家好，今天咱们聊聊那种常见的碗扣式脚手架钢管，别看它名字长，其实用起来可是相当靠谱的。
大家在工地上见到的那些高高的架子，基本上就是用这种钢管组装起来的。
要说规格，那真是有点复杂，但别担心，我来给大家讲讲，保证让你一听就明白。
1. 碗扣式脚手架钢管的基本规格1.1 钢管的外径和厚度首先，钢管的外径和厚度是大家最关注的。
这钢管的外径一般都是48毫米，厚度在3.5到4毫米之间，算是标准配置了。
这种规格的钢管不仅结实，还能承受不少重量，真是稳如泰山。
想当初，工地上的老铁们一听到这种规格，肯定直呼“没毛病”。
1.2 钢管的长度说到钢管的长度，那就有点讲究了。
通常，标准长度有1.5米、2米、3米这几种。
不过，工地上为了适应不同的施工需求，有时候还会用到更长的钢管，比如4米、6米。
长度不同，作用也就不同，得根据实际情况来选。
2. 碗扣的种类和作用2.1 碗扣的类型碗扣式脚手架的碗扣分为几种类型，最常见的就是“上下扣”式和“旋转扣”式。
上下扣就是字面意思，上面一个扣子，下面一个扣子，一扣到底，非常稳固。
旋转扣则能让钢管更灵活地调整角度，适合需要变换角度的地方。
2.2 碗扣的功能这些碗扣不仅仅是装饰品，它们的主要作用是固定和支撑。
用得当的话，能让整个脚手架牢牢地站在那儿，不摇不晃。
可以说，没有了碗扣，那些钢管就像失去了灵魂，脚手架的稳固性大打折扣。
3. 选择碗扣式脚手架钢管的注意事项3.1 质量的重要性选钢管的时候，质量是最重要的。
你千万别觉得这些钢管都是一回事，实际上，不同厂家的质量差别还是很大的。
好的钢管不仅耐用，还能抗击各种外力，真正做到“硬核”支撑。
质量不合格的钢管，使用中可能就会出现问题，那时候可就不是个小事儿了。
3.2 安全第一最后，咱们再来聊聊安全问题。
用碗扣式脚手架的时候，一定要确保每一根钢管都安装得当，碗扣也要锁紧。
否则，脚手架就像一座“摇摇欲坠”的高塔，让人心里没底。
安全无小事，工地上可不能马虎。
碗扣式钢管脚手架搭设施工工艺
碗扣式钢管脚手架搭设施工工艺1.材料要求（1）钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的普通钢管。
（2）钢管宜采用公称尺寸为中8.3mm×3.5mm的钢管，外径允许偏差应为±0.5mm，壁厚偏差不应为负偏差。
（3）脚手板可采用钢、木或竹材料制作，单块脚手板的质量不宜大于30kg。
2.脚手架搭设（1）脚于架搭设前，应对场地进行清理、平整，地基应坚实均匀，并应采取排水措施。
（2）土层地基上的立杆底部应设置底座和混凝土垫层，垫层混凝土标号不应低于C15，厚度不应小于150mm；当采用垫板代替混凝土垫层时，垫板宜采用厚度不小于50mm、宽度不小于200mm、长度不少于两跨的木垫板。
（3）脚手架立杆垫板、底座应准确放置在定位线上，垫板应平整、无翘曲，不得采用已开裂的垫板，底座的轴心线应与地面垂直。
（4）脚手架应按顺序搭设，并应符合下列规定：1）双排脚手架搭设应按立杆、水平杆、斜杆、连墙件的顺序配合施工进度逐层搭设。
一次搭设高度不应超过最上层连墙件两步，且自由长度不应大于4m；2）模板攴撑架应按先立杆、后水平杅、再斜杆的顺序搭设形成基本体单元，并应以基本架体单元逐排、逐层扩展搭设成整体支撑架体系，每层搭设高度不宜大于3m3）斜撑杆、剪刀撑等加固件应随架体同步搭设。
不得滞后安装。
（5）立杆1）双排脚手架起步立杆应采用不同型号的杆件交错布置，架体相邻立杆接头应错开设置，不应设置在同步内模板支撑架相邻立杆接头宜交错布置。
2）立杆碗扣节点间距按0.6m模数设置时，外侧应在立杆0.6m及1.2m高的碗扣节点处搭设两道防护栏杆；立杆碗扣节点间距按0.5m模数设置时，外侧应在立杆0.5m及1.0m高的碗扣节点处搭设两道防护栏杆，并应在外立杆的内侧设置高度不低于180mm的挡脚（6）水平杆脚手架的水平杆应按步距沿纵向和横向连续设置，不得缺失。
碗扣式钢管脚手架
碗扣式钢管脚手架碗扣式钢管脚手架是一种常用的建筑施工工具，广泛应用于建筑、桥梁、隧道等工程领域。
本文将全面介绍碗扣式钢管脚手架的定义、特点、结构和应用。
一、碗扣式钢管脚手架的定义碗扣式钢管脚手架是指由立柱、水平杆、斜杆和钢管等组成的支撑体系。
立柱通过碗扣连接水平杆和斜杆，并利用钢管进行固定。
该脚手架的组装采用了碗扣连接方式，减少了部件之间的松动和摩擦，使整个脚手架更加牢固稳定。
二、碗扣式钢管脚手架的特点1. 简易安装：碗扣式钢管脚手架采用了碗扣连接方式，组装起来非常简单，不需要使用螺栓和螺母等连接件，省去了装拆的时间和人力成本。
2. 快速拆卸：碗扣式钢管脚手架的组装和拆卸速度很快，节省了施工时间。
施工人员只需简单操作即可完成脚手架的拆卸工作，提高了施工效率。
3. 可调节高度：碗扣式钢管脚手架的立柱可以根据需要进行升降，方便适应不同高度的施工场地，并能提供稳定的工作平台。
4. 承载能力强：碗扣式钢管脚手架由高强度钢管构成，具有良好的承载能力，能够满足多种施工需求。
同时，碗扣连接方式能够提高脚手架的整体稳定性和安全性。
5. 高度可调：碗扣式钢管脚手架可以根据施工需要调整高度，适应不同施工场地和工程要求。
三、碗扣式钢管脚手架的结构碗扣式钢管脚手架由立柱、水平杆、斜杆和钢管等组成。
立柱是脚手架的支撑柱，可根据需要调整高度。
水平杆和斜杆连接在立柱上，起到稳定和支撑的作用。
钢管作为固定连接脚手架的主要材料，通过碗扣与其他部件连接在一起。
四、碗扣式钢管脚手架的应用碗扣式钢管脚手架在建筑施工中应用广泛。
它可以提供稳定的工作平台，为施工人员提供安全、高效的工作环境。
以下是碗扣式钢管脚手架的主要应用领域：1. 建筑施工：碗扣式钢管脚手架是建筑施工中必不可少的工具。
它能够提供安全的工作平台，方便施工人员进行高空作业和搬运物料。
2. 桥梁工程：在桥梁建设过程中，碗扣式钢管脚手架可以提供稳定的支撑结构，为施工人员提供安全通道，方便进行桥梁的修建和维护工作。
碗扣式脚手架标准
碗扣式脚手架标准碗扣式脚手架是一种在建筑施工、桥梁建设等领域广泛应用的支撑结构。
为了确保施工过程中的安全和质量，了解并遵循碗扣式脚手架的标准至关重要。
碗扣式脚手架的主要组成部分包括立杆、横杆、斜杆、碗扣节点等。
立杆是垂直于地面的主要支撑构件，横杆则水平连接立杆，增强结构的稳定性，斜杆起到防止脚手架倾斜的作用。
碗扣节点是碗扣式脚手架的关键连接部位，其独特的设计使得搭建和拆卸更加方便快捷。
在材料方面，碗扣式脚手架的杆件通常采用 Q235 钢管，其材质应符合国家相关标准。
钢管的外径、壁厚等尺寸都有严格的规定，以保证脚手架的承载能力和稳定性。
例如，立杆常用的规格有φ48×35mm，横杆常用的规格有φ48×30mm。
同时，钢管表面应光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。
碗扣节点的设计也有明确的标准。
碗扣节点应由上碗扣、下碗扣、横杆接头和上碗扣的限位销等构成。
上碗扣应能上下滑动，以适应不同的横杆长度和立杆间距。
下碗扣应焊接在立杆上，且与立杆的连接应牢固可靠。
横杆接头与横杆应采用焊接或机械连接，连接强度应满足设计要求。
脚手架的搭设也有一系列的标准和规范。
在搭设前，需要对基础进行处理，确保基础坚实、平整，能够承受脚手架的荷载。
立杆的间距和横杆的步距应根据施工荷载、建筑物高度等因素进行合理设计。
一般来说，立杆的间距不宜大于 15m，横杆的步距不宜大于 18m。
在搭设过程中，应保证立杆的垂直偏差不超过架体高度的 1/500，且最大偏差不超过 100mm。
横杆应水平设置，相邻横杆的高差不应超过 50mm。
斜杆应按照设计要求设置，与地面的夹角宜在 45°至 60°之间。
同时，碗扣式脚手架的连墙件设置也非常重要。
连墙件应能有效地将脚手架与建筑物连接在一起，防止脚手架发生倾覆。
连墙件的间距、设置方式等应符合设计要求，一般来说，连墙件的竖向间距不宜大于4m，水平间距不宜大于 6m。
建筑施工碗扣式钢管脚手架安全技术规范
建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架是建筑施工中常见的搭建工具，具有结构简单、安装便利等优点，同时也存在肯定的安全隐患。
为了保障工人的安全，本文从脚手架材料、结构设计、安装要求、使用注意事项等方面进行认真阐述，订立出建筑施工碗扣式钢管脚手架安全技术规范。
一、脚手架材料碗扣式钢管脚手架重要由钢管、螺纹钢和碗扣等部件构成。
为保证脚手架的使用安全，需要选择优质的材料，材料的选择应当依据国家相关标准进行。
1. 钢管的选用钢管应当符合GB/T13793标准，选用Q235B、Q345B等质量好的无缝钢管。
钢管直径不宜小于48mm，壁厚不宜小于 3.5mm，脚手架间距一般为2m左右，假如间距大于2m，钢管的直径和壁厚应当加大。
2. 螺纹钢的选用螺纹钢应当符合GB/T699标准，一般选用HRB400级别的螺纹钢，其直径应当不小于12mm。
在使用过程中需注意，螺纹钢不得弯曲、扭曲和有裂纹，且受力部位应当大于脚手架横向荷载计算值。
3. 碗扣的选用碗扣是脚手架连接件的紧要构成部分，应当选用标准的国家标准碗扣。
不得使用翻新碗扣或者尺寸不符合标准规定的碗扣。
在使用过程中，碗扣应当坚固，不得显现脱扣现象，连接头应当连接紧凑。
二、结构设计为了保证脚手架的安全性和稳定性，应当严格遵从结构设计要求。
1. 搭建高度脚手架的搭建高度应当符合设计图纸要求，不可任意增减，超过三层的脚手架要设置水平支撑。
搭建时，应当考虑到承载力等因素，依照规范搭建，切不可短时求快。
2. 支撑方式脚手架要采纳两种支撑方式，即竖向支撑和横向支撑。
竖向支撑采纳杆件，一般以相近建筑物为支撑点，杆件的夹角不得小于45度。
横向支撑采纳竖杆与横梁相交，竖杆应当位于横梁下方，并采纳对角支撑方式。
3. 台面设施脚手架的台面应当平整、坚固结实、防滑，应当设置围栏、脚手板等设施。
围栏应当安装在脚手板内侧，并且要经过坚固固定。
脚手板的安装要求应当符合相关标准，不得倾斜，螺丝连接处应当紧固。
建筑施工碗扣式脚手架安全技术
建筑施工碗扣式脚手架安全技术第一小节主要构、配件1、碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成。
2、脚手架立杆碗扣节点应按0.6m模数设置。
3、立杆上应设有接长用套管及连接销孔。
4、构、配件材料、制作要求。
（1）碗扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T700）的规定。
（2）碗扣架用钢管规格为Ø48×3.5mm，钢管壁厚不得小于3.5-0.025mm。
（3）上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。
（4）下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。
（5）采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。
严禁利用废旧锈蚀钢板改制。
（6）立杆连接外套管壁厚不得小于 3.5-0.025mm，内径不大于50mm，外套管长度不得小于160mm，外伸长度不小于110mm。
（7）杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm。
（8）立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。
（9）立杆与立杆连接的连接孔处应能插入Ø12mm连接销。
（10）在碗扣节点上同时安装1—4个横杆，上碗扣均应能锁紧。
（11）构配件外观质量要求：1）钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2）铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。
3）冲压件不得有毛刺、裂纹、氧化皮等缺陷；4）各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；5）构配件防锈漆涂层均匀、牢固。
碗扣式钢管脚手架施工方案
碗扣式钢管脚手架施工方案一、施工准备• 1.1 施工材料及工具准备在进行碗扣式钢管脚手架施工前，需准备好以下材料：–碗扣式钢管–螺栓、螺母–钢管连接器–手动扳手–横向连接件–竖向连接件–调整螺栓–支撑点–托马斯板–安全带等• 1.2 工地准备在施工前，需要对工地进行清理、平整，确保施工范围内无障碍物，清理材料和设备杂乱的区域，确保施工的安全性和顺利性。
二、基础设置• 2.1 碗扣式钢管脚手架搭设技巧–根据搭设高度和工程要求，选择适当的碗扣式钢管。
–对碗扣式钢管进行检查，保证其完好无损。
–将碗扣式钢管按规定长度割断，连接好横向和竖向连接件，并使用手动扳手拧紧螺栓，确保连接牢固。
三、搭设主要步骤• 3.1 地面定位在施工区域的地面上标出搭设碗扣式钢管脚手架的位置和轴线，确保施工的准确性。
• 3.2 立柱搭设–根据平面设计图纸要求，按照计划的位置搭设立柱。
–确保立柱与地基垂直，通过水平仪进行调整。
–使用调整螺栓调整立柱的垂直度。
• 3.3 横梁搭设–在立柱上安装固定横梁的横向连接件。
–将横梁放置在横向连接件上，并用螺栓和螺母加固。
• 3.4 横向连接–横向连接梁的连接需确保梁端在平面上呈横向的缓坡。
–使用支撑点稳固梁体，确保梁体水平。
四、验收和安全• 4.1 碗扣式钢管脚手架施工验收完成搭设后，需要进行全面检查，确认碗扣式钢管脚手架搭设符合设计要求，连接件牢固无松动，确保施工安全。
• 4.2 施工安全在使用碗扣式钢管脚手架施工期间，工人需佩戴安全带，严格按照操作规程操作，注意施工安全，确保施工人员安全。
五、施工总结在碗扣式钢管脚手架施工过程中，施工人员需遵循施工方案步骤，配合团队完成搭设工作，定期检查维护脚手架，确保安全稳定。
同时，施工单位需加强施工现场管理，做好施工计划和安全意识培训，确保施工质量。
碗扣式钢管脚手架标准详解
(a) 横杆组架
(b) 钢管扣件组架
图6.1.3 拐角组架
• 1.4.4双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横 杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆， 立杆应配置可调底座或固定底座（图6.1.4）。
算； • （3）确定各个部位斜杆的连接措施及要求，模板支撑架应绘制顶端及
底部节点构造图； • （4）说明结构施工流水步骤，架体搭设，使用和拆除方法； • （5）编制构配件用料表及供应计划； • （6）搭设质量及安全的技术措施。
• 1.2架体基础
• 1.2.1基础土层、排水设施、扫地杆设置对脚手架基础稳定性有 着重要影响；脚手架基础应采取防止积水浸泡的措施，减少 或消除在搭设和使用过程中由于地基不均匀沉降导致的架体 变形。
脚手板未满铺或铺设不牢、不稳扣7～10分
脚手板规格或材质不符合要求扣7～10分 采用钢脚手板时挂钩未挂扣在横向水平杆上或挂钩未处于锁住状态
10
每处扣2分
架体搭设前未进行交底或交底未留有记录扣6分
6
交底与 验收
架体分段搭设分段使用未办理分段验收扣6分 架体搭设完毕未办理验收手续扣6分
10
未记录量化的验收内容扣5分
小计
60
架体外侧未设置密目式安全网封闭或网间不严扣7～10分
作业层未在外侧立杆的1.2m和0.6m的碗扣结点设置上、中两道防
护栏杆扣5分
7
架体 防护
作业层外侧未设置高度不小于180㎜的挡脚板扣3分
作业层未用安全平网双层兜底，且以下每隔10m未用安全平网封闭
碗扣式钢管脚手架体系
碗扣式钢管脚手架体系
(1) 脚手架的搭设
1) 碗扣式钢管脚手架搭设的工艺流程为：基础准备→安放垫板→安放底座→竖立管、安装横杆组成方框→纵向装横杆加立管至需要长度→安装斜撑→铺脚手板→安装挡脚板护拦→设联接节点。
2) 搭设工作至少两人配合操作。
在平整、夯实的基础上铺设垫木，垫木宽度不宜小于200mm，厚度不得小于50mm。
3) 拉线，安放底座。
同一侧底座应在一条直线上，应保持底座在同一水平线上，少量高差用可调支座调整。
4) 立好横向内外侧两根立管，装好两根横向水平杆，其竖向间距至少1.2m，形成一个方框。
5) 一人扶直此方框架，另一个人将纵向水平杆一端插入已立好的立管最下面一个碗扣内，另一端插入第三根立管下碗扣内，装上横向水平杆，形成一个稳定的方格。
6) 继续向纵向搭设直至需要的长度，搭设时注意保证立管成行，水平成线。
第一步纵向水平杆应拉线或用水准仪找平。
7) 底部立管应选用长度规格不同的立管间隔搭设，使接头错开。
8) 水平杆叶片插入立管下碗扣时，应检查叶片是否紧贴立管，而后将上碗扣套入所有的叶片，用手锤将上碗扣顺时针方向打击，使上碗扣螺栓台阶在定位销下固定。
9) 脚手架与建筑物联接，一般在立管与纵向水平杆交叉点设置
顶墙杆，并在相同位置用两股10号镀锌铁丝与建筑物锚固。
(2) 脚手架的拆除
1) 脚手架拆除按搭设时相反顺序进行，所有杆件严禁抛掷，应用绳索吊下，轻卸、平放，分类堆齐。
2) 部件应每两年刷一次防锈漆，涂刷前杆件应清理干净。
水平叶片如有变形可进行翻新。
建筑施工碗扣式钢管脚手架施工控制要点
应严格按专项方案进行交底、实施、检查与验收 支撑架搭设人员须经培训、持证上岗 承重杆件、连接件进场应进行验收与抽检要求 搭设的构造要求、质量要求应符合相关技术规范及专项方案的
支撑系统的地基承载力、沉降等应能满足方案设计要求；
支承在楼面上的模板支架，在承载力不满足要求时，应对楼面 采取的加固措施
连墙 件
当周围有主体结构时，应设置连墙 件（水平连接）
当支架立杆高度>5m时，应在 立杆周围外侧和中间有结构 柱的部位，按水平间距6～ 9m、竖向间距2～3m与建筑结 构设置一个固定点
备注
.
35
.
36
构造措施
超重模板支架 ➢ 增加立杆数：加大布置密度、采用双立杆 ➢ 扩大基地面积
➢ 加强整体稳定：与周边结构连接、架体自 身设斜杆
建筑施工碗扣式钢管支撑架施工控制要点
1 碗扣式钢管脚手架用途及其优缺点 2 碗扣式钢管支撑架材料性能 3 碗扣式钢管支撑架施工中存在的问题 4 碗扣式钢管支撑架设计计算中应注意的
问题 5 碗扣式钢管支撑架构造措施 6 碗扣式钢管支撑架施工过程控制 7 碗扣式钢管支撑架专项施工方案的编制
2011-08
向剪刀撑，其间距应≤4.5m
剪刀撑
；
剪刀撑的斜杆与地面夹角应
在45~60度之间，斜杆应
每步与立杆扣接。
.
34
杆件
碗扣式 （JGJ166）
模板安全技术规范 （JGJ162）
水平 剪刀
撑
当模板支架高度>4.8m时，顶端和底 部必须设置水平剪刀撑，中间水
平剪刀撑间距≤4.8m
■ 在竖向剪刀撑的顶部、扫 地杆处设置水平剪刀撑。 ■ 当层高>8m时，在原水平剪 刀撑间增设一道水平剪刀撑
扣件式和碗扣式钢管脚手架安全选用技术规程
扣件式和碗扣式钢管脚手架安全选用技术规程扣件式和碗扣式钢管脚手架安全选用技术规程导言随着建筑施工的不断发展，钢管脚手架作为一种重要的工程搭建设备，得到了广泛应用。
其中，扣件式和碗扣式钢管脚手架因其安全性和稳定性而备受青睐。
本文将重点介绍这两种类型的钢管脚手架的安全选用技术规程。
一、扣件式钢管脚手架的安全选用技术规程扣件式钢管脚手架是由钢管和扣件组成的，其连接方式简单、灵活，广泛应用于各种建筑工程中。
1. 材料选择扣件式钢管脚手架的主要材料包括钢管和扣件，这两种材料的选择至关重要。
钢管应符合国家标准，具有良好的承载能力和耐腐蚀性；扣件应选用优质钢材制作，且外观无明显缺陷。
2. 扣件的正确使用扣件是扣件式钢管脚手架的关键部件，其使用必须符合相关规定。
在搭建过程中，扣件应正确安装在钢管上，并应保证扣件的咬合力，防止松动或脱落。
使用过程中，应定期检查扣件的连接状态，如发现松动或损坏应及时更换。
3. 搭建和拆除阶段的安全措施在搭建和拆除钢管脚手架的过程中，应采取相应的安全措施。
搭建过程中，应先进行地基处理，确保地基坚实稳定；搭设过程中，应按照设计要求进行布置，并保证结构的稳定性；拆除过程中，应采取逐层拆除的方式，防止坍塌事故的发生。
二、碗扣式钢管脚手架的安全选用技术规程碗扣式钢管脚手架是一种新型的钢管脚手架，其特点在于连接节点采用了碗扣。
与扣件式钢管脚手架相比，碗扣式钢管脚手架具有更高的安全性和稳定性。
1. 碗扣的选用碗扣是碗扣式钢管脚手架的核心连接件，其选用应符合相关标准。
碗扣应具有良好的承载能力和耐腐蚀性，且连接稳固可靠。
在选用碗扣时，应注意其连接方式是否适应工程的需要。
2. 碗扣式钢管脚手架的搭建和拆除在搭建碗扣式钢管脚手架时，应按照设计要求进行布置，并采取适当的支撑和固定措施，保证结构的稳定性。
搭建过程中，应注意防止碗扣的损坏或脱落，及时更换有问题的连接件。
拆除过程中，应按照逐层拆除的原则进行，确保安全。
碗扣式脚手架技术交底
碗扣式脚手架技术交底一、工程概况在本次建筑施工项目中，我们将广泛使用碗扣式脚手架来为施工提供可靠的作业平台和支撑结构。
该工程的建筑高度为_____米，建筑面积为_____平方米，结构形式为_____。
为了确保施工过程的安全和质量，特进行本次碗扣式脚手架技术交底。
二、碗扣式脚手架的特点碗扣式脚手架是一种新型承插式钢管脚手架，具有以下显著特点：1、多功能性：可以根据施工需求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，满堂脚手架等。
2、高功效：横杆、立杆等主要构件均在工厂内定型制作，尺寸精度高，质量可靠，减少了现场的拼装工作量。
3、通用性强：主构件均采用普通的扣件式钢管，可用扣件同普通钢管连接。
4、承载力大：立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。
5、安全可靠：横杆插头和立杆碗扣节点在荷载作用下，具有自锁能力，避免了扣件可能出现的滑移、松动等问题。
三、施工准备1、技术准备（1）熟悉施工图纸，了解建筑物的结构形式、尺寸和施工要求。
（2）编制脚手架施工方案，并经过审批。
（3）对施工人员进行技术交底，使其明确脚手架的搭设方法、质量要求和安全注意事项。
2、材料准备（1）碗扣式脚手架钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3091）中的Q235A 级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T 700）的规定。
（2）碗扣式脚手架用钢管规格为Φ48×35mm，钢管壁厚不得小于35 －0025mm。
（3）上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准《可锻铸铁件》（GB 9440）中 KTH330-08 及《一般工程用铸造碳钢件》（GB 11352）中 ZG270-500 的规定。
（4）下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合现行国家标准《一般工程用铸造碳钢件》（GB 11352）中 ZG230-450 的规定。
碗扣式脚手架
引言概述：碗扣式脚手架是一种常用于建筑施工、维修等领域的支撑设备。
它由一系列相互连接的扣件和管道组成，方便快捷地搭建起高度可调节的工作平台，为施工人员提供安全、稳定的站立和操作环境。
本文将从设计特点、搭建流程、使用注意事项、优点和适用范围等方面进行详细阐述，旨在使读者对碗扣式脚手架有更全面的了解。
正文内容：一、设计特点1.碗扣式脚手架的基本元件是碗扣和钢管，碗扣通常采用高强度材料制成，具有承载能力强、耐用性好等特点。
2.碗扣式脚手架采用标准化设计，不同长度的钢管与碗扣可以组合使用，灵活方便，适用于各种不同高度和形状的工作场景。
3.脚手架支撑系统使用双向弹性碗扣连接，使整个脚手架结构更加牢固稳定，能够承受较大的水平和垂直荷载。
4.脚手架的横向和纵向连接件采用螺栓连接方式，拆装方便，增强了整个脚手架的整体稳定性和安全性。
5.碗扣式脚手架具有多功能特点，可以依据实际需求加装扶手、脚轮、工具台等附件，提高施工效率和人员安全。
二、搭建流程1.确定搭建脚手架的位置和高度，并根据实际需求选择合适的碗扣和钢管进行组装。
2.确保工作场地平整稳固，使用水平仪进行调平，并使用地脚螺栓固定脚手架的基础。
3.按照搭建的高度和形状需要，将钢管与碗扣依次连接，确保接头紧固可靠。
4.根据需要设置水平杆和斜撑，增加脚手架结构的稳定性。
5.搭建完毕后，对碗扣、钢管等连接处进行检查，确保连接牢固。
三、使用注意事项1.在使用碗扣式脚手架前，需要对脚手架进行稳固性检查，确保所有部件完好无损。
2.确保脚手架的基础地基平整稳固，地脚螺栓要固定可靠。
3.在搭建脚手架时，要根据实际需求设置水平杆和斜撑，增加整个结构的稳定性。
4.碗扣式脚手架每次使用前都要进行检查，包括连接处是否紧固、扣件是否有异常磨损等。
5.施工人员在脚手架上作业时要注意安全，佩戴好安全帽、安全带等个人防护装备。
四、优点1.碗扣式脚手架搭建简单快捷，不需使用专用工具，只需几位工人就可完成搭建。
建筑施工碗扣式钢管脚手架施工控制要点1
备注
按设计步距搭设
■ 扫地杆与顶部水平拉杆之间，在满足设计 步距要求下，进行平均分配确定步距，在 每一步距处纵横向各可设一道水平拉杆
■ 所有水平拉杆端部均应与四周建筑物顶紧 顶牢。无处可顶时，应在水平拉杆端部和 中部沿竖向设置连续式剪刀撑
■ 层高8～20m，在最顶步距两水平拉杆中间 增设一道水平拉杆
■ 当层高 >20m时，之字斜杆全部改为连续式 剪刀撑
杆件
碗扣式 （JGJ166）
模板安全技术规范 （JGJ162）
水平 剪刀
撑
当模板支架高度>4.8m时，顶端和底 部必须设置水平剪刀撑，中间水
平剪刀撑间距≤4.8m
■ 在竖向剪刀撑的顶部、扫 地杆处设置水平剪刀撑。 ■ 当层高>8m时，在原水平剪 刀撑间增设一道水平剪刀撑
应严格按专项方案进行交底、实施、检查与验收 支撑架搭设人员须经培训、持证上岗 承重杆件、连接件进场应进行验收与抽检要求 搭设的构造要求、质量要求应符合相关技术规范及专项方案的
支撑系统的地基承载力、沉降等应能满足方案设计要求； 支承在楼面上的模板支架，在承载力不满足要求时，应对楼面
采取的加固措施
（9）管理：构件系列标准化，构件外表涂以
橘黄色。美观大方，构件堆放整齐，便于现场材 料管理，满足文明施工要求。（10）运输：该脚 手架最长构件3130MTM，最重构件40.53KG，便于 搬运和运输。
• 缺点：
• 1)横杆为几种尺寸的定型杆，立杆上碗 扣节点按0.6M间距设置，使构架尺寸受到 限制； 2)U形连接销易丢； 3)阶格较贵；
； 剪刀撑的斜杆与地面夹角应
在45~60度之间，斜杆应 每步与立杆扣接。
■ 满堂模板和共享空间模板支架在外侧周围 应设由下至上的竖向连续式剪刀撑，中间 在纵横向应每隔10m左右设由下至上的竖向 连续式剪刀撑，其宽度宜为4～6m（隔10布 4-6）。
碗扣式钢管脚手架操作规程
碗扣式钢管脚手架操作规程碗扣式钢管脚手架是一种比较常用的施工工具，通过多个钢管的连接组合成为一个安全且稳定的工作平台，为施工人员提供了安全、稳定的工作环境。
但是，如果没有正确的操作规程，使用碗扣式钢管脚手架会增加安全隐患。
因此，为保证施工安全，必须要制定一套完备的操作规程。
一、安装规程安装碗扣式钢管脚手架时，必须按照以下步骤进行：1. 确认场地平整整洁。
场地底部应为平整硬度较高的土地或混凝土地面。
2. 确认安装位置。
安装位置应最好靠近建筑的主体结构，位置应有足够的承重能力，不能安装在梁、板、楼梯孔以及大型机械作业的周围。
3. 进行搭建。
将每一个支架部分组装时，必须按照规定的将钢管扣入支架内，并且要确保其稳定。
连续地搭建两层步骤如下：上一层的第一根横杆平衡并与所有立杆搭配，然后放在架体上；当再次搭建正面时，先搭建一个支架，放置第二层的支架，最后再用平补杆连接两层支架。
4. 修整。
搭建好支架后，务必要修整平整整个支架的位置，确保其水平度。
如果存在不稳定的现象，需要及时进行整理调整。
二、使用规程1. 在使用前，必须对整个支架进行检查和修整，确保其平整、稳定、牢固，并且必须符合安全标准。
2. 在施工过程中，必须严格按照施工方案进行施工，并按照预定时间进行检查。
如果存在不稳定现象必须及时采取措施。
3. 在施工过程中，必须确保支架每个节点处接头的密封性，避免因松动所造成较大的危害。
4. 在下班时，必须对支架进行修整和检查，确保其处于稳定的状态。
三、拆卸规程1. 在拆卸前，必须对整个支架进行检测和修整，如果存在不稳定的现象，必须进行加固处理，确保其拆卸时是安全的。
2. 在拆卸时，需要选些一个顺序进行，一般是从上到下的顺序进行，需要进行人数规定、安全措施等一系列工作。
3. 拆卸后，必须将每个支架上的钢杆分别拆下，并分类放置。
四、琐碎规程1. 在使用过程中，禁止使用已经损坏的支架，必须对其进行修整或更换。
2. 禁止搭建超过规定高度的支架，必须严格按照规定的高度使用。
碗扣式钢管脚手架操作规程
碗扣式钢管脚手架操作规程
1 碗扣式钢管脚手架可根据不同使用要求搭设组合。
装修一般用轻型架，普通架可作为装修、砌筑和模板支撑架，荷载较大时则用重型架。
组合型式见表7.7.1。
表7.1.1 碗扣式钢管脚手架组装形式
2 碗扣式钢管脚手架对基础的要求与一般脚手架相同。
地面不平整时，可用可调支座调整。
当立杆基底间的高度差大于60cm时，可用立杆错节来调整。
立杆底座应用大钉把牢在垫木(板)上。
3 立杆的接长缝应错开，即第一层立杆用长度分别为1.8m和3m 的立杆错开布置，往上则均采用3m的立杆，对于顶层，使用两段垂直杆进行找平。
4 内立杆距墙面以350一450mm为宜。
立杆的垂直度，30m以下架子按1/200控制，30m以上架子按1/400-1/600进行控制，全高垂直度偏差不大于100mm。
5 脚手架拼装搭谈到3~5层时，应用经纬仪检查横杆的水平度和立杆的垂直度。
无负荷逐个检查极座有无松动或浮起，并及时旋紧可调节座和用薄钢板调整垫实。
6 当施工脚手架需要作曲线布置时，根据曲率要求，应使用不同长度的横杆进行组合，曲率半径不得小于2.4m。
见表7•7•6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、碗扣式钢管脚手架
1、碗扣式钢管脚手架检查评定应符合现行行业标准《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166的规定。
2、检查评定保证项目包括：施工方案、架体基础、架体稳定、杆件锁件、脚手板、交底与防护验收。
一般项目包括：架体防护、材质、荷载、通道。
3、保证项目的检查评定应符合下列规定：
（1）架体基础
1）立杆基础应按方案要求平整、夯实，并设排水设施，基础垫板、立杆底座应符合规范要求；
2）架体纵横向扫地杆距地高度应小于350mm。
（2）架体稳定
1）架体与建筑物拉结应符合规范要求，并应从架体底层第一步纵向水平杆开始设置连墙件；
2）架体拉结点应牢固可靠；
3）连墙件应采用刚性杆件；
4）架体竖向应沿高度方向连续设置专用斜杆或八字撑；
5）专用斜杆两端应固定在纵横向横杆的碗扣节点上；
6）专用斜杆或八字型斜撑的设置角度应符合规范要求。
（3）杆件锁件
1）架体立杆间距、水平杆步距应符合规范要求；
2）应按专项施工方案设计的步距在立杆连接碗扣节点处设置纵、横向水平杆；
3）架体搭设高度超过24m时，顶部24m以下的连墙件层必须设置水平斜杆并应符合规范要求；
4）架体组装及碗扣紧固应符合规范要求。
（4）脚手板
1）脚手板材质、规格应符合规范要求；
2）脚手板应铺设严密、平整、牢固；
3）钢脚手板的挂钩必须完全扣在水平杆上，并处于锁住状态。
（5）交底与验收
1）架体搭设前应进行安全技术交底；
2）架体分段搭设分段使用时应进行分段验收；
3）搭设完毕应办理验收手续，验收内容应量化并经责任人签字确认。
4、一般项目的检查评定应符合下列规定：
（1）架体防护
1）架体外侧应使用密目式安全网进行封闭；
2）作业层应在外侧立杆1.2m和0.6m的碗扣节点处设置上、中两道防护栏杆；
3）作业层外侧应设置高度不小于180mm的挡脚板；
4）架体作业层脚手板下应用安全网双层兜底，以下每隔10m应用安全平网封闭。
（2）材质
1）架体构配件的规格、型号、材质应符合规范要求；
2）钢管不应有弯曲、变形、锈蚀严重的现象，材质符合规范要求。
（3）荷载
1）架体承受的施工荷载应符合规范要求；
2）不得在架体上集中堆放模板、钢筋等物料。
（4）通道：架体必须设置符合规范要求的上下通道。
