力士乐滑块导轨精度等级
力士乐滚珠导轨滑块产品介绍
滚珠链 (选用) – 优化噪音水平
所有可供货的滚珠滑块和滚珠导轨的类型代码 FNS = FLS = FKS = FNN = FKN = 法兰型 标准长 标准高 法兰型 长 标准高 法兰型 短 标准高 法兰型 标准长 低 法兰型 短 低 SNS = SLS = SKS = SNH = SLH = SNN = SKN = 窄型 标准长 标准高 窄型 长 标准高 窄型 短 标准高 窄型 标准长 高 窄型 长 高 窄型 标准长 低 窄型 短 低 BNS = 宽型 标准长 标准高 CNS = 紧凑型 标准长 标准高
亮点
–– 在所有四个主载荷方向上都有同样的高额定载荷 –– 极低的噪音和极好的运行状态 –– 极好的动态特性： 速度： vmax 至 10 m/s 加速度: amax = 500 m/s2 –– 润滑周期可达数年 –– 带集成式储油槽、具有极低润滑油耗量的油润滑系统1) –– 所有侧面上都有带金属螺纹孔的润滑接口1) –– 无限的互换性；不同款式的滚珠导轨和滚珠滑块可以互 相组合 –– 预紧的 O 型布置，带来极高的系统刚度 –– 使用超级滚珠滑块，实现对安装误差的最佳补偿 –– 铝制滚珠滑块重量减少 60 % (相对钢制滚珠滑块)
力士乐滚珠导轨滑块产品介绍

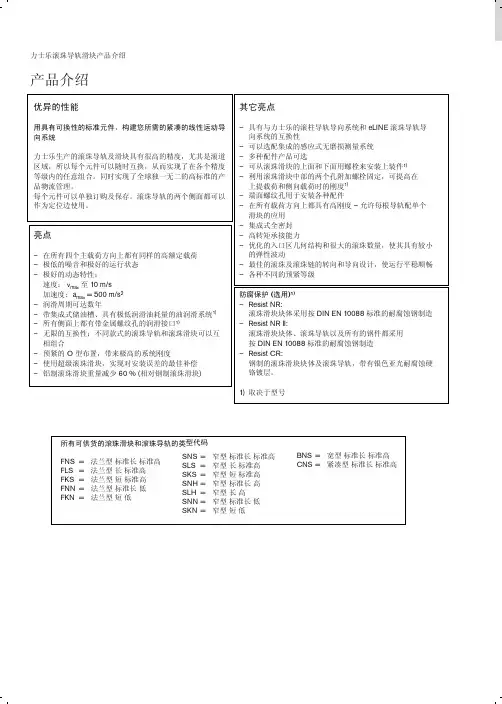

产品介绍
优异的性能
用具有可换性的标准元件，构建您所需的紧凑的线性运动导 向系统 力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是滚道 区域，所以每个元件可以随时互换，从而实现了在各个精度 等级内的任意组合。同时实现了全球独一无二的高标准的产 品物流管理。 每个元件可以单独订购及保存。滚珠导轨的两个侧面都可以 作为定位边使用。
其它亮点
–– 具有与力士乐的滚柱导轨导向系统和 eLINE 滚珠导轨导 向系统的互换性 –– 可以选配集成的感应式无磨损测量系统 –– 多种配件产品可选 –– 可从滚珠滑块的上面和下面用螺栓来安装上装件1) –– 利用滚珠滑块中部的两个孔附加螺栓固定，可提高在 上提载荷和侧向载荷时的刚度1) –– 端面螺纹孔用于安装各种配件 –– 在所有载荷方向上都具有高刚度 – 允许每根导轨配单个 滑块的应用 –– 集成式全密封 –– 高转矩承接能力 –– 优化的入口区几何结构和很大的滚珠数量，使其具有较小 的弹性波动 –– 最佳的滚珠及滚珠链的转向和导向设计，使运行平稳顺畅 –– 各种不同的预紧等级 防腐保护 (选用)1) –– Resist NR: 滚珠滑块块体采用按 DIN EN 10088 标准的耐腐蚀钢制造 –– Resist NR II: 滚珠滑块块体、滚珠导轨以及所有的钢件都采用 按 DIN EN 10088 标准的耐腐蚀钢制造 –– Resist CR: 钢制的滚珠滑块块体及滚珠导轨，带有银色亚光耐腐蚀硬 铬镀层。 型 标准长 标准高 SNS – 窄型 标准长 标准高
力士乐导轨资料

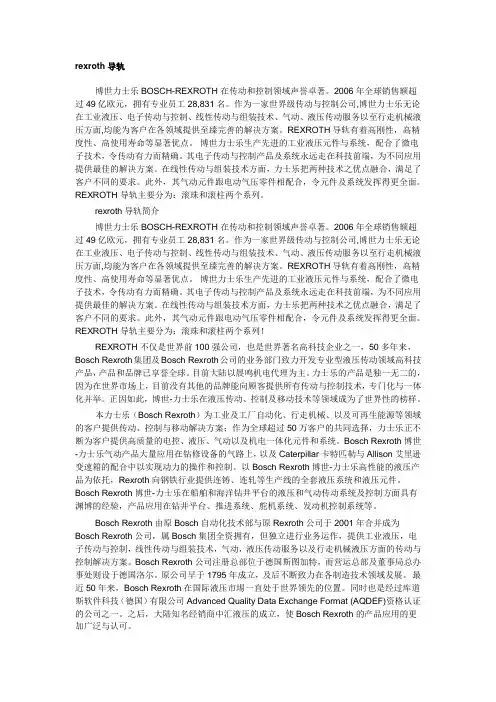

rexroth导轨博世力士乐BOSCH-REXROTH 在传动和控制领域声誉卓著。
2006年全球销售额超过49亿欧元，拥有专业员工28,831名。
作为一家世界级传动与控制公司,博世力士乐无论在工业液压、电子传动与控制、线性传动与组装技术、气动、液压传动服务以至行走机械液压方面,均能为客户在各领域提供至臻完善的解决方案。
REXROTH导轨有着高刚性，高精度性、高使用寿命等显著优点。
博世力士乐生产先进的工业液压元件与系统，配合了微电子技术，令传动有力而精确。
其电子传动与控制产品及系统永远走在科技前端，为不同应用提供最佳的解决方案。
在线性传动与组装技术方面，力士乐把两种技术之优点融合，满足了客户不同的要求。
此外，其气动元件跟电动气压零件相配合，令元件及系统发挥得更全面。
REXROTH导轨主要分为：滚珠和滚柱两个系列。
rexroth导轨简介博世力士乐BOSCH-REXROTH 在传动和控制领域声誉卓著。
2006年全球销售额超过49亿欧元，拥有专业员工28,831名。
作为一家世界级传动与控制公司,博世力士乐无论在工业液压、电子传动与控制、线性传动与组装技术、气动、液压传动服务以至行走机械液压方面,均能为客户在各领域提供至臻完善的解决方案。
REXROTH导轨有着高刚性，高精度性、高使用寿命等显著优点。
博世力士乐生产先进的工业液压元件与系统，配合了微电子技术，令传动有力而精确。
其电子传动与控制产品及系统永远走在科技前端，为不同应用提供最佳的解决方案。
在线性传动与组装技术方面，力士乐把两种技术之优点融合，满足了客户不同的要求。
此外，其气动元件跟电动气压零件相配合，令元件及系统发挥得更全面。
REXROTH导轨主要分为：滚珠和滚柱两个系列！REXROTH不仅是世界前100强公司，也是世界著名高科技企业之一，50多年来，Bosch Rexroth集团及Bosch Rexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。
力士乐滚珠导轨导向系统一般技术数据和计算
y
M
z
Fz
x
M
x
My
Fy
额定载荷的定义
额定动载荷 C 一个线性滚动轴承在额定寿命为运行 105 米的条件下，理论上所能承受的 大小和方向都不改变的径向载荷 (根据 DIN ISO 14 728-1)。 注释： 表中所给的额定动载荷比 DIN 或 ISO 中的数据要高出 20 %。这些数据经过 试验验证。 额定静载荷 C0 载荷方向上的静载荷，它为计算出的载 荷，由它在滚珠和滚道间最大载荷接触 面中心产生的挤压应力为 4200 MPa。 注释： 在该载荷作用的接触点上，滚动体与 滚道产生一个总的永久性变形，其大 小相当于 0.0001 倍的滚珠直径 (根据 DIN ISO 14 728-1)。 C C0
在使用精度等级 N 的导轨导向系统时， 我们建议选用预紧等级 C0 或预紧等级 C1，以避免由于偏差而引起的张紧力。
速度
vmax : 3–10 m/s
准确数值见各具体的滚珠滑块。
加速度
amax : 250–500 m/s2
准确数值见各具体的滚珠滑块。 (当 Fcomb > 2.8 · Fpr 时: amax = 50 m/s2)
带平行导轨的导向系统
除要注意选择的预紧等级之外，也要 注意导轨的允许平行度误差 (“选择标 准，精度等级” 26)。 以下预紧等级可供选择： –– 滚珠滑块无预紧 (预紧等级 C0) –– 滚珠滑块带 2 % C 的预紧 (预紧等级 C1) –– 滚珠滑块带 8 % C 的预紧 (预紧等级 C2) –– 滚珠滑块带 13 % C 的预紧 (预紧等级 C3)
力士乐滚珠导轨导向系统一般技术数据和计算
一般说明
一般技术数据和计算适用于所有的滚珠 导轨导向系统，亦即，适用于所有的滚 珠滑块和滚珠导轨。 针对各滚珠滑块和滚珠导轨的特殊技术 数据单独列出。
凡一商城关于确定滑块的类型数量和导轨的精度等级
凡一商城关于确定滑块的类型数量和导轨的精度等级常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。
滑块类型和数量与滑轨宽度构成负载大小的三要素。
任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，精密级标P。
有些厂家以1、2、3、4、5表示精度从高到低，也有反过来的，总之以把客户弄糊涂为原则。
用户若质疑其精度，可以查阅样本。
精度是个综合概念，一般由滑块基准侧面相对同侧滑轨侧面的行走直线误差、组合高度误差，滑轨侧面至滑块基准侧面宽度误差、成对高度误差以及成对宽度误差构成。
对于多数产业机械，普通级精度可以满足要求，高一点的就选H级，数控机床等设备以选择P级常见，其他超精密机械选择SP（超级精度）、UP（顶级精度）为宜。
后面3个等级需要苛刻的安装、使用条件才能展示其性能。
以上文章皆由凡一商城整理，如有错误，欢迎指教。
