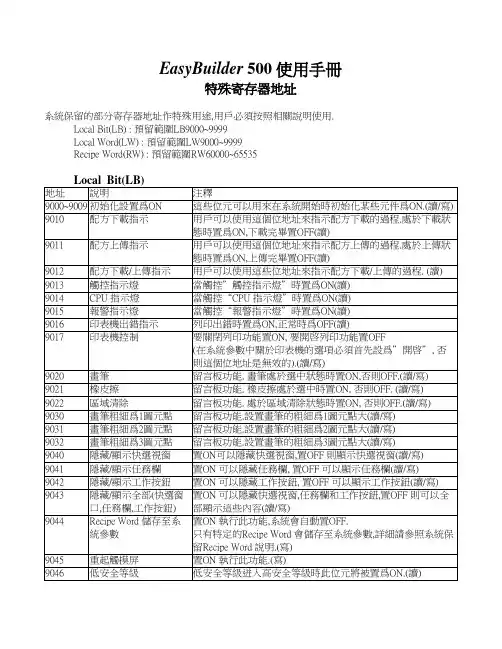

特殊寄存器地址

Local Word(LW)
地址
說明
注釋
9000
配方資料索引位址
RWI和RBI利用這個索引位址來訪問配方資料(讀/寫)
9002~9003
數值輸入最大值
當啟動數值輸入時輸入的數值的最大值.當沒啟動數值輸入時置爲0. (讀)
9004~9005
數值輸入最小值
當啟動數值輸入時輸入的數值的最小值.當沒啟動數值輸入時置爲0. (讀)
9016
本地時間星期
BCD碼,有效值範圍0-6(讀/寫)
9020
Object queue item
number
如果object queue item number超過1000,那麽這是一個比較複雜的HMI程式,觸摸屏將自動控制PLC通信頻寬.但是如果這是由本地資料引起的,那麽您的程式就需要重新設計了.
60040
通信口類型
0:232
1:485
60041
串列傳輸速率
0:9600
1:19200
2:38400
3:57600
4:115200
60042
資料位元
0:7
1:8
60043
校驗位
0:無
1:偶校驗
2:奇校驗
60044
停止位
0:1 Bit
1:2 Bit
60045
人機站號
60046
PLC站號
60047
多台人機互連
9044
Recipe Word儲存至系
統參數
置ON執行此功能,系統會自動置OFF.
只有特定的Recipe Word會儲存至系統參數,詳細請參照系統保留Recipe Word說明.(寫)
9045

特殊功能寄存器

特殊功能寄存器
在学习51单⽚机的过程中，代码⾥总会有TMOD,P0等等⼀系列⾃⼰根本没有定义过的东东。

今天在学习定时器中断时看到了介绍TMOD是特殊功能寄存器。

今天就来了解⼀下特殊功能寄存器吧！
特殊功能寄存器是80C51系列单⽚机中个功能部件对应的计时器⽤于存放相应功能的控制命令、状态和数据。

80C51有21个特殊功能寄存器，52⼜多了五个（*指代80C52独有的特殊功能寄存器）。

MCS－51单⽚机的特殊功能寄存器
符号地址功能介绍
F0H B寄存器
E0H
D0H程序状态
TH2*CDH/计数器2（⾼8位）
TL2*CCH定时器/计数器2（低8位）
RLDH*CBH外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器⾼⼋位
RLDL*CAH外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器低⼋位
T2CON*C8H T2/计数器
B8H中断优先级控制寄存器
B0H P3⼝
A8H中断允许
A0H P2⼝
SBUF99H
98H
P190H P1⼝
TH18DH/计数器1（⾼8位）
TH08CH定时器/计数器0（⾼8位）
TL18BH/计数器1（低8位）
TL08AH/计数器0（低8位）
89H T0、T1定时器/计数器⽅式
88H T0、T1/计数器控制寄存器
DPH83H数据地址指针（⾼8位）
DPL82H数据地址指针（低8位）
SP81H
P080H P0⼝
PCON87H电源控制寄存器。

特殊功能寄存器

特殊功能寄存器（SFR）也称为专用寄存器，特殊功能寄存器反映了MCS-51单片机的运行状态。

很多功能也通过特殊功能寄存器来定义和控制程序的执行。

MCS-51有21个特殊功能寄存器，它们被离散地分布在内部RAM的80H—FFH地址中，这些寄存的功能已作了专门的规定，用户不能修改其结构。

表2是特殊功能寄存器分布一览表，我们对其主要的寄存器作一些简单的介绍。

表2 特殊功能寄存器标识符号地址寄存器名称ACC 0E0H 累加器B 0F0H B寄存器PSW 0D0H 程序状态字SP 81H 堆栈指针DPTR 82H、83H 数据指针（16位）含DPL和DPHIE 0A8H 中断允许控制寄存器IP 0B8H 中断优先控制寄存器P0 80H I/O口0寄存器P1 90H I/O口1寄存器P2 0A0H I/O口2寄存器P3 0B0H I/O口3寄存器PCON 87H 电源控制及波特率选择寄存器SCON 98H 串行口控制寄存器SBUF 99H 串行数据缓冲寄存器TCON 88H 定时控制寄存器TMOD 89H 定时器方式选择寄存器TL0 8AH 定时器0低8位TH0 8CH 定时器0高8位TL1 8BH 定时器1低8位TH1 8DH 定时器1高8位程序计数器PC(program Counter)程序计数器在物理上是独立的，它不属于特殊内部数据存储器块中。

PC是一个16位的计数器，用于存放一条要执行的指令地址，寻址范围为64kB，PC有自动加1功能，即完成了一条指令的执行后，其内容自动加1。

PC本身并没有地址，因而不可寻址，用户无法对它进行读写，但是可以通过转移、调用、返回等指令改变其内容，以控制程序按我们的要求去执行。

累加器ACC(Accumulator)累加器A是一个最常用的专用寄存器，大部分单操作指令的一个操作数取自累加器，很多双操作数指令中的一个操作数也取自累加器。

加、减、乘、除法运算的指令，运算结果都存放于累加器A或AB累加器对中。

单片机89C51特殊功能寄存器

单片机89C51特殊功能寄存器高手从菜鸟忽略作起之（三）单片机共有21个特殊功能寄存器，下面从其功能，位结构，地址，读写方法对其作详细介绍。

一，特殊功能寄存器总述。

二，特殊功能寄存器分类：1.CPU控制类（6个）：Acc,B,PSW,DPL,DPH,SP.2.中断控制类（2个）：IE,IP.3.计数/定时类（6个）：TMOD,TCON,TL0,TL1,TH0,TH1.4.并口端口类（4个）：P0,P1,P2,P3.5.串口端口类（2个）：SCON,SBUF.6.电源管理类（1个）：PCON.三，特殊功能寄存器详述：1.CPU控制类（6个）：Acc,B,PSW,DPL,DPH,SP1.1 Acc:累加器，可按位，字节访问。

1.2 B:辅助寄存器，用于进行乘除运算。

P:奇偶校验位：P=0:1的个数为奇数;P=1,1的个数为偶数。

---：保留位，没使用。

OV:Over flow,溢出标志，OV=0:没溢出；OV=1:溢出。

Rs0:Regedit select 0,寄存器选取0.RS1:Regedit select 1,寄存器选取1。

F0:User Flag bit:用户自定义位。

Ac: Auxiliary Carry,辅助进位标志，由低4位运算时，是否有向高4位进位。

Cy:Carry,进位标志。

字节运算时，是否有进位。

1.4 DPTL:Data Pointer Register Low,数据指针寄存器低8位。

1.5 DPTH:Data Pointer Register High,数据指针寄存器高8位。

1.6 SP: Stock Pointer:栈指针寄存器。

2.中断控制类寄存器（2个）：IE,IPEX0: Enable Extra 0 ,INT0 中断允许位。

ET0: Enable Timer 0,C/T0 中断允许位。

EX1: Enable Extra 1 ,INT1 中断允许位。

ET1: Enable Timer 1,C/T1 中断允许位。

单片机寄存器_MCS-51单片机特殊功能寄存器详解

1、定时器/计数器的方式寄存器TMODTMOD是一个8位的特殊功能寄存器，对应的地址是89H，不可位寻址。

A．主要完成三个功能：*确定选择定时器还是计数器；*选择何种工作方式；*是否借用外中断控制定时器和计数器的启停；B．TMOD的低4位是控制T0的字段（T0--P3.4 定时器/计数器0外部事件脉冲输入端）；TMOD的高4位是控制T1的字段（T1--P3.5定时器/计数器1外部事件脉冲输入端）C．控制字的格式和含义a、GATE(TMOD.7)分为两种情况：GATE=0，定时器的启停和INT1无关，只取决于TR0;GATE=1，定时器的启停不仅要由TR0来控制，而且要INT1引脚的控制，只有二者都为高电平时定时器才开始工作；b、C/T(TMOD.6)分为两种情况：C/T=0，用作定时器；C/T=1，用作计数器；d、M1(TMOD.5), M0(TMOD.4)用M1,M0来控制定时器/计数器的4种工作方式:*方式0：M1=0,M0=0.13位定时/计数方式*方式1：M1=0,M0=1.16位定时/计数器*方式2，M1=1,M0=0.8位初值自动重新装入的8位定时/计数器*方式3，M1=1,M0=1.仅适用于T0，分为两个8位计数器，T1停止计数2、定时器/计数器控制寄存器TCONTCON是一个8位的特殊功能寄存器，对应的地址为88H，可为寻址。

A 控制字的格式和含义a、TF1(TCON.7),TF0(TCON.5)----T1、T0计数溢出标志位当计数器计数溢出时，该位置“1”。

使用查询方式时，此位作为状态位供cpu查询，但应注意在查询该位有效后应以软件方法及时将该位清“0”。

使用中断方式时，此位作为中断申请标志位，进入中断服务程序后由硬件自动清0.b、TR1(TCON.6),TR0(TCON.4)----计数运行控制位TR1(TR0)=1,启动定时/计数器工作的必要条件，还与GATE位的状态有关。

80C51特殊功能寄存器地址表

80C51特殊功能寄存器地址表SFR MSB 位地址/位定义LSB 字节地址B F7 F6 F5 F4 F3 F2 F1 F0 F0HACC E7 E6 E5 E4 E3 E2 E1 E0 E0HPSW D7 D6 D5 D4 D3 D2 D1 D0 D0H CY AC F0 RS1 RS0 OV F1 PIP BF BE BD BC BB BA B9 B8 B8H ———PS PT1 PX1 PT0 PX0P3 B7 B6 B5 B4 B3 B2 B1 B0 B0H P3.7 P3.6 P3.5 P3.4 P3.3 P3.2 P3.1 P3.0IE AF AE AD AC AB AA A9 A8 A8H EA ——ES ET1 EX1 ET0 EX0P2A7 A6 A5 A4 A3 A2 A1 A0 A0H P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0SBUF (99H)SCON9F 9E 9D 9C 9B 9A 99 98 98H SM0 SM1 SM2 REN TB8 RB8 TI RIP197 96 95 94 93 92 91 90 90H P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0TH1 (8DH) TH0 (8CH) TX1 (8BH) TX0 (8AH)TMOD GATE C/T M1 M0 GATEC/T M1 M0 (89H)TCON8F 8E 8D 8C 8B 8A 89 88 88H TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0PCON SMOD ———GF1 GF0 PD IDL （87H）DPH （83H）DPL （82H）SP （81H）P0 87 86 85 84 83 82 81 80 80HP0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0/*--------- 8051内核特殊功能寄存器-------------*/sfr ACC = 0xE0; //累加器sfr B = 0xF0; //B 寄存器sfr PSW = 0xD0; //程序状态字寄存器sbit CY = PSW^7; //进位标志位sbit AC = PSW^6; //辅助进位标志位sbit F0 = PSW^5; //用户标志位0sbit RS1 = PSW^4; //工作寄存器组选择控制位sbit RS0 = PSW^3; //工作寄存器组选择控制位sbit OV = PSW^2; //溢出标志位sbit F1 = PSW^1; //用户标志位1sbit P = PSW^0; //奇偶标志位sfr SP = 0x81; //堆栈指针寄存器sfr DPL = 0x82; //数据指针0低字节sfr DPH = 0x83; //数据指针0高字节/*------------ 系统管理特殊功能寄存器-------------*/sfr PCON = 0x87; //电源控制寄存器sfr AUXR = 0x8E; //辅助寄存器sfr AUXR1 = 0xA2; //辅助寄存器1sfr WAKE_CLKO = 0x8F; //时钟输出和唤醒控制寄存器sfr CLK_DIV = 0x97; //时钟分频控制寄存器sfr BUS_SPEED = 0xA1; //总线速度控制寄存器/*----------- 中断控制特殊功能寄存器--------------*/sfr IE = 0xA8; //中断允许寄存器sbit EA = IE^7; //总中断允许位sbit ELVD = IE^6; //低电压检测中断控制位sbit EADC = IE^5; //ADC中断允许控制位sbit ES = IE^4; //串口1中断允许位sbit ET1 = IE^3; //定时器1溢出中断允许位sbit EX1 = IE^2; //外部中断1允许位sbit ET0 = IE^1; //定时器0溢出中断允许位sbit EX0 = IE^0; //外部中断0允许位sfr IE2 = 0xAF; //中断允许寄存器2sfr IP = 0xB8; //中断优先级寄存器sbit PPCA = IP^7; // PCA中断优先级控制位sbit PLVD = IP^6; //低电压检测中断优先级控制位sbit PADC = IP^5; //ADC中断优先级控制位sbit PS = IP^4; //串口1中断优先级控制位sbit PT1 = IP^3; //定时器1中断优先级控制位sbit PX1 = IP^2; //外部中断1优先级控制位sbit PT0 = IP^1; //定时器0中断优先级控制位sbit PX0 = IP^0; //外部中断0优先级控制位sfr IPH = 0xB7; //中断优先级高位寄存器sfr IP2 = 0xB5; //第二中断优先级寄存器低字节sfr IPH2 = 0xB6; //第二中断优先级寄存器高字节/*--------------- I/O 口特殊功能寄存器-------------------*/sfr P0 = 0x80; //P0口寄存器sfr P0M1 = 0x93; //P0口工作模式寄存器1sfr P0M0 = 0x94; //P0口工作模式寄存器0sfr P1 = 0x90; //P1口寄存器sfr P1M1 = 0x91; //P1口工作模式寄存器1sfr P1M0 = 0x92; //P1口工作模式寄存器0sfr P1ASF = 0x9D; //P1口模拟量功能设置寄存器sfr P2 = 0xA0; //P2口寄存器sfr P2M1 = 0x95; //P2口工作模式寄存器1sfr P2M0 = 0x96; //P2口工作模式寄存器0sfr P3 = 0xB0; //P3口寄存器sbit T1 = P3^5; //定时器1外部输入sbit T0 = P3^4; //定时器0外部输入sbit INT1 = P3^3; //外部中断1sbit INT0 = P3^2; //外部中断0sbit TXD = P3^1; //串行输入通道sbit RXD = P3^0; //串行输出通道sfr P3M1 = 0xB1; //P3口工作模式寄存器1sfr P3M0 = 0xB2; //P3口工作模式寄存器0sfr P4 = 0xC0; //P4口寄存器sfr P4M1 = 0xB3; //P4口工作模式寄存器1sfr P4M0 = 0xB4; //P4口工作模式寄存器0sfr P4SW = 0xBB; //P4口功能切换寄存器sfr P5 = 0xC8; //P5口（只有P5.3 P5.2 P5.1 P5.0）sfr P5M1 = 0xC9; //P5口工作模式寄存器1sfr P5M0 = 0xCA; //P5口工作模式寄存器0./*----------------- 定时器特殊功能寄存器-----------------*/sfr TCON = 0x88; //定时/计数控制寄存器sbit TF1 = TCON^7; //定时器1溢出中断标志sbit TR1 = TCON^6; //定时器1运行控制位sbit TF0 = TCON^5; //定时器0溢出中断标志sbit TR0 = TCON^4; //定时器0运行控制位sbit IE1 = TCON^3; //外部中断1请求标志sbit IT1 = TCON^2; //选择外部中断请求1为边沿触发方式的控制位sbit IE0 = TCON^1; //外部中断0请求标志sbit IT0 = TCON^0; //选择外部中断请求0为边沿触发方式的控制位sfr TMOD = 0x89; //定时/计数模式控制寄存器sfr TL0 = 0x8A; //定时/计数器0低字节sfr TH0 = 0x8C; //定时/计数器0高字节sfr TL1 = 0x8B; //定时/计数器1低字节sfr TH1 = 0x8D; //定时/计数器1高字节/*-------------- 串行口特殊功能寄存器------------------*/sfr SCON = 0x98; //串行口控制寄存器sbit SM0 = SCON^7; //串行口工作方式设定控制位0（与FE功能复用）sbit FE = SCON^7;sbit SM1 = SCON^6; //串行口工作方式设定控制位1sbit SM2 = SCON^5; //UART的SM2设定sbit REN = SCON^4; //接收允许位sbit TB8 = SCON^3; //发送数据的第九位sbit RB8 = SCON^2; //接收数据的第九位sbit TI = SCON^1; //发送中断标志sbit RI = SCON^0; //接收中断标志sfr SBUF = 0x99; //串口数据缓冲器sfr SADEN = 0xB9; //从机地址掩码寄存器sfr SADDR = 0xA9; //从机地址寄存器sfr S2CON = 0x9A; //串行口2控制寄存器sfr S2BUF = 0x9B; //串行口2数据缓冲器sfr BRT = 0x9C; //独立波特率定时器/*---------------- 看门狗定时器寄存器------------------*/sfr WDT_CONTR = 0xC1; //看门狗定时器控制寄存器/*---------------- PCA 寄存器-----------------*/sfr CCON = 0xD8; //PCA控制寄存器sbit CF = CCON^7; //PCA计数器溢出(CH,CL由FFFFH变为0000H)标志sbit CR = CCON^6; //PCA计数器计数允许控制位sbit CCF1 = CCON^1; //PCA模块1中断标志sbit CCF0 = CCON^0; //PCA模块0中断标志sfr CMOD = 0xD9; //PCA工作模式寄存器sfr CL = 0xE9; //PCA计数器低8位sfr CH = 0xF9; //PCA计数器高8位sfr CCAPM0 = 0xDA; //PAC模块0的工作模式寄存器sfr CCAPM1 = 0xDB; //PAC模块1的工作模式寄存器sfr CCAP0L = 0xEA; //PAC模块0捕捉/比较寄存器低8位sfr CCAP0H = 0xFA; //PAC模块0捕捉/比较寄存器高8位sfr CCAP1L = 0xEB; //PAC模块1捕捉/比较寄存器低8位sfr CCAP1H = 0xFB; //PAC模块1捕捉/比较寄存器高8位sfr PCA_PWM0 = 0xF2; //PCA模块0 PWM寄存器sfr PCA_PWM1 = 0xF3; //PCA模块1 PWM寄存器/*----------------- ADC 寄存器-----------------*/sfr ADC_CONTR = 0xBC; //ADC控制寄存器, 本寄存器不支持位操作sfr ADC_RES = 0xBD; //ADC转换结果高8位寄存器sfr ADC_RESL = 0xBE; //ADC转换结果低2位寄存器/*---------------- SPI 寄存器--------------------*/sfr SPSTA T = 0xCD; //SPI状态寄存器,本寄存器不支持位操作sfr SPCTL = 0xCE; //SPI控制寄存器sfr SPDAT = 0xCF; //SPI数据寄存器/*----------------- ISP_IAP_EEPROM 寄存器------------------*/sfr IAP_DA TA = 0xC2; //ISP/IAP Flash数据寄存器sfr IAP_ADDRH = 0xC3; //ISP/IAP Flash地址高字节sfr IAP_ADDRL = 0xC4; //ISP/IAP Flash地址低字节sfr IAP_CMD = 0xC5; //ISP/IAP Flash命令寄存器sfr IAP_TRIG = 0xC6; //ISP/IAP Flash命令触发器sfr IAP_CONTR = 0xC7; //ISP/IAP控制寄存器Love is not a maybe thing. You know when you love someone.。

51单片机特殊功能寄存器

51单⽚机特殊功能寄存器51单⽚机特殊功能寄存器（SFR）介绍作者:huqin 来源:本站原创点击数: 5937 更新时间：2013年12⽉28⽇【字体：⼤中⼩】1、21个寄存器介绍51系列单⽚机内部主要有四⼤功能模块，分别是I/O⼝模块、中断模块、定时器模块和串⼝通信模块(串⾏I/O⼝)，如其结构和功能如下图：图1 51单⽚机结构和功能图51单⽚机掌握的好坏，其实就是能否正确操作这四个功能模块，⽽其操作的实质则⼜是能否对每个模块所对应寄存器的正确操纵。

所以下⾯重点介绍⼀下51系列单⽚机内部的特殊功能寄存器（简称SFR，以下说明以此代替）。

（关于什么叫特殊功能寄存器，这⾥先不作介绍，不懂的请查阅51单⽚机相关资料。

）51单⽚机内部共有21个SFR，其布局如图2，从图中可以看出，每个SFR 占1个字节，多数字节单元中的每⼀位⼜有专⽤的“位名称”。

这21个SFR⼜按是否可以位寻址分为两⼤部分，ACC、IE、P1等11个可以位寻址，SP、TMOD 等不可以位寻址。

图2 51单⽚机SFR布局图2、位寻址解释下⾯以P1、IE寄存器（可位寻）和TMOD(不可位发)为例解释⼀下位寻址。

能位寻址是指能够对它的每⼀位都可以进⾏位操作，如图3，如P1⼝接8个灯，灯阳极接正极，阴极接单⽚机的P1⼝的8个脚。

现在要让接P1⼝第1个引脚的灯亮，程序中可以写P1=0xfe，也可以先定义deng1=P1^0,即P1⼝的第1位，⾄于为什么写P1^0，是因为KEIL软件规定的，然后deng1=0。

也就是P1=0xfe和deng1=0都是可以点亮第⼀个灯，后者deng1=0属于位操作，前者P1 =0xfe属于总线操作，也就是8个引脚⼀起操作。

图3 8位灯接线图下⾯再以IE寄存器为例进⾏位操作的解释。

IE寄存器为中断允许寄存器，如各位的作⽤如图4.其中第7位EA是51单⽚机5个中断的总开关，如要进⼊任何⼀个中断时，需先把EA打开，因为可以进⾏位操作，此时程序有两种写法：1）IE=0x80(假如其它位为0，即1000 0000)，也可以直接写EA=1,后者EA=1即属于位操作。

MCS-51单片机的(SFR)特殊功能寄存器

MCS-51单片机的特殊功能寄存器从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在一个51单片机的内部包含了这么多的东西。

对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O 口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表下面，我们介绍一下几个常用的SFR。

1、ACC---是累加器，通常用A表示。

这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器。

在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3指针寄存器（1）程序计数器PC指明即将执行的下一条指令的地址，16位，寻址64KB范围，复位时PC = 0000H（2）堆栈指针SP指明栈顶元素的地址，8位，可软件设置初值，复位时SP = 07H（3）数据指针DPTR@R0、@R1、@DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。

DPTR = DPH + DPL。

可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。

分成DPL(低8位)和DPH(高8位)两个寄存器。

用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作4、PSW-----程序状态字。

KeilC特殊功能寄存器和位定义

通常情况下这些特殊功能寄存器已经在头文件reg51h中定义了只要在程序中包含了该头文件就可以直接使用已定义的特殊功能寄存如果没有头文件reg51h或者该文件中只定义了部分特殊功能寄存器和位用户也可以在程序中自行定义
一、sfr和sfr16的使用
使用关键字sfr和sfr16可以直接对51单片机的特殊寄存器进行定义，格式如下： sfr 定义的名字 = 特殊功能寄存器地址; Sfr16 定义的名字 = 特殊功能寄存器地址; 例如： sfr P1 = 0x90; //定义P1 I/O口，其地址90H sfr 关键字后面是一个要定义的名字，可任意选取，但要符合标识符的命名规则。等号后面必须是地址常数，不允许有带运算符的表达式，而且该常数必须在特殊功能寄存器的地址范围之内（80H－FFH）。
?? sfr16 占用两个内存单元，值域为 0～65535。sfr16 和 sfr 一样用于操作特殊功能寄存器，所不一样的是它用于操作占两个字节的寄存器，如定时器 T0 和 T1。
二、sbit和bit的使用
51单片机的内部RAM中，20H~2FH为位操作区域， 20H的最低位为00H，2FH的最高位为7FH ，位地址的范围是00H~07FH，共16*8=128位，可以对每一位进行独立操作。特殊功能寄存器中，对于字节地址能被8整除的寄存器，也可进行位寻址的地址，其位地址从80H开始。特殊功能寄存器的地址和最低位的位地址相同，比如 P0口的地址是80H，那么P0口的最低位的位地址也是80H，次低位是81H，最高位的地址是87H，所以P0口的口地址 80H与最低位的位地址80H，在物理结构上是完全不同的。
sfr P1 = 0x90; //这里没有使用预定义文件，而是自己定义特殊寄存器。 sbit P1_0 = P1 ^ 0; sbit P1_1 = 0x91; sbit P1_7 = 0x90 ^ 7; // // 这里分别定义 P1 端口和 P10 ， P11 ， P17引脚，之前我们使用的预定义文件其实就是这个作用。

C51特殊功能寄存器地址表

80C51特殊功能寄存器地址表/*--------- 8051内核特殊功能寄存器 -------------*/sfr ACC = 0xE0; 8F0M0M1M1M2M2M3M3M4M4M5M5M/*----------------- 定时器特殊功能寄存器-----------------*/sfr TCON = 0x88; //定时/计数控制寄存器sbit TF1 = TCON^7; //定时器1溢出中断标志sbit TR1 = TCON^6; //定时器1运行控制位sbit TF0 = TCON^5; //定时器0溢出中断标志sbit TR0 = TCON^4; //定时器0运行控制位sbit IE1 = TCON^3; //外部中断1请求标志sbit IT1 = TCON^2; //选择外部中断请求1为边沿触发方式的控制位sbit IE0 = TCON^1; //外部中断0请求标志sbit IT0 = TCON^0; //选择外部中断请求0为边沿触发方式的控制位sfr TMOD = 0x89; //定时/计数模式控制寄存器sfr TL0 = 0x8A; //定时/计数器0低字节sfr TH0 = 0x8C; //定时/计数器0高字节sfr TL1 = 0x8B; //定时/计数器1低字节sfr TH1 = 0x8D; //定时/计数器1高字节/*-------------- 串行口特殊功能寄存器 ------------------*/sfr SCON = 0x98; //串行口控制寄存器sbit SM0 = SCON^7; //串行口工作方式设定控制位0（与FE功能复用）sbit FE = SCON^7;sbit SM1 = SCON^6; //串行口工作方式设定控制位1sbit SM2 = SCON^5; //UART的SM2设定sbit REN = SCON^4; //接收允许位sbit TB8 = SCON^3; //发送数据的第九位sbit RB8 = SCON^2; //接收数据的第九位sbit TI = SCON^1; //发送中断标志sbit RI = SCON^0; //接收中断标志sfr SBUF = 0x99; //串口数据缓冲器sfr SADEN = 0xB9; //从机地址掩码寄存器sfr SADDR = 0xA9; //从机地址寄存器sfr S2CON = 0x9A; //串行口2控制寄存器sfr S2BUF = 0x9B; //串行口2数据缓冲器sfr BRT = 0x9C; //独立波特率定时器/*---------------- 看门狗定时器寄存器 ------------------*/sfr WDT_CONTR = 0xC1; //看门狗定时器控制寄存器/*---------------- PCA 寄存器 -----------------*/sfr CCON = 0xD8; //PCA控制寄存器sbit CF = CCON^7; //PCA计数器溢出(CH,CL由FFFFH变为0000H)标志sbit CR = CCON^6; //PCA计数器计数允许控制位sbit CCF1 = CCON^1; //PCA模块1中断标志sbit CCF0 = CCON^0; //PCA模块0中断标志sfr CMOD = 0xD9; //PCA工作模式寄存器sfr CL = 0xE9; //PCA计数器低8位sfr CH = 0xF9; //PCA计数器高8位sfr CCAPM0 = 0xDA; //PAC模块0的工作模式寄存器sfr CCAPM1 = 0xDB; //PAC模块1的工作模式寄存器sfr CCAP0L = 0xEA; //PAC模块0捕捉/比较寄存器低8位sfr CCAP0H = 0xFA; //PAC模块0捕捉/比较寄存器高8位sfr CCAP1L = 0xEB; //PAC模块1捕捉/比较寄存器低8位sfr CCAP1H = 0xFB; //PAC模块1捕捉/比较寄存器高8位sfr PCA_PWM0 = 0xF2; //PCA模块0 PWM寄存器sfr PCA_PWM1 = 0xF3; //PCA模块1 PWM寄存器/*----------------- ADC 寄存器 -----------------*/sfr ADC_CONTR = 0xBC; //ADC控制寄存器, 本寄存器不支持位操作sfr ADC_RES = 0xBD; //ADC转换结果高8位寄存器sfr ADC_RESL = 0xBE; //ADC转换结果低2位寄存器/*---------------- SPI 寄存器 --------------------*/sfr SPSTAT = 0xCD; //SPI状态寄存器,本寄存器不支持位操作sfr SPCTL = 0xCE; //SPI控制寄存器sfr SPDAT = 0xCF; //SPI数据寄存器/*----------------- ISP_IAP_EEPROM 寄存器 ------------------*/sfr IAP_DATA = 0xC2; //ISP/IAP Flash数据寄存器sfr IAP_ADDRH = 0xC3; //ISP/IAP Flash地址高字节sfr IAP_ADDRL = 0xC4; //ISP/IAP Flash地址低字节sfr IAP_CMD = 0xC5; //ISP/IAP Flash命令寄存器sfr IAP_TRIG = 0xC6; //ISP/IAP Flash命令触发器sfr IAP_CONTR = 0xC7; //ISP/IAP控制寄存器。

特殊功能寄存器

特殊功能寄存器1、寄存器B（F0H）。

乘法指令的两个操作数分别取自A和B，结果存于BA中；除法指令中，被除数除数取自A，除数取自B，商存放于A，余数存放于B。

2、累加器ACC（E0H）。

3、程序状态字寄存器PSW（D0H~D7H）1）CY进位标志位。

加、减法运算指令时，运算结果最高位向前有进位（或借位）时，CY由硬件置“1”，无进位（或借位）时，CY由硬件清“0”。

2）AC 为半进位标志位。

加、减法运算指令时，低半字节向高半字节有半进位（借位）时，AC 由硬件置“1”，否则被除数自动清“0”。

3）F0 用户标志位。

4）RS0和5）0V 补码溢出标志位。

运算结果超出-128~+127的范围时溢出0V = 1，无溢出0V = 0。

6）P奇偶校验标志位。

奇数个“1”置P = 1，否则P = 0。

4、中断优先级寄存器IP。

（B8H）1）PS 决定串行通道中断优先级。

PS = 1，则编程为高优先级。

2）PT1 决定定时器1中断优先级。

PT1 = 1，则编程为高优先级。

3）PX1 决定外中断1中断优先级。

PX1 = 1，则编程为高优先级。

4）PT0 决定定时器0中断优先级。

PT1 = 1，则编程为高优先级。

5）PX0 决定外中断0中断优先级。

PX0 = 1，则编程为高优先级。

5、中断允许寄存器IE。

（A8H）1）EA开放或禁止所有中断。

EA = 1开放中断，EA = 0禁止中断。

2）ES 开放或禁止串行通道中断。

ES = 1开放中断，ES = 0禁止中断。

3）ET1 开放或禁止定时器1中断。

ET1 = 1开放中断，ET1 = 0禁止中断。

4）EX1 开放或禁止外部中断源1中断EX1 = 1开放中断EX1 = 0禁止中断。

5）ET0 开放或禁止定时器0中断。

ET0 = 1开放中断ET0 = 0禁止中断。

6）EX0 开放或禁止外部中断源0中断EX0 = 1开放中断，EX0 = 0禁止中断。

6、串行数据缓冲寄存器SBUF。

单片机特殊功能寄存器

单片机特殊功能寄存器(SFR= special function register)整理一、中断系统1、定时器控制寄存器TCON（timer control）(88H)TCON:Timer控制寄存器，是管理定时器工作的SFR（其中低4位管外部中断）.TF0/TF1（Timer Overflow Flag）：定时器0/定时器1溢出中断申请标志位：=0：定时器未溢出；=1：定时器溢出申请中断，进中断后自动清零。

TR0/TR1（Timer Run）：定时器运行启停控制位：=0：定时器停止运行；=1：定时器启动运行。

IT0/IT1（Interrupt Type）：外部中断请求的触发方式选择位：=0：在INT0/INT1端申请中断的信号低电平触发;=1：在INT0/INT1端申请中断的信号负跳变触发.IE0/IE1（Interrupt Edge）：外部中断申请标志位：=0：没有外部中断申请；=1：有外部中断申请。

2、中断允许寄存器IE（interrupt enable）(0A8H)EX0/EX1（Enable External）、ET1/ET0（Enable Timer）、ES（Enable Serial Port）位：分别是INT0/1，Timer0/1，串行口的中断允许控制位:=0 时禁止中断；=1 时允许中断。

ET2：T2中断允许控制位（仅52系列有）=0 时禁止中断；=1 时允许中断。

EA（Enable All Interrupt）：总的中断允许控制位（总开关）：=0 时禁止全部中断；=1 时允许中断。

3、中断优先级控制寄存器IP（interrupt priority）(0B8H)PX0/PX1（Priority External）：INT0/1优先级控制位：=0 时属低优先级；=1 时属高优先级。

PT0/PT1/PT2（Priority Timer）：T0/1/2中断优先级控制位：=0 时属低优先级；=1 时属高优先级。

8051特殊功能寄存器详细说明

PSW（P rogram State Word）程序状态字控制寄存器程序状态寄存器PSW是计算机系统的核心部件—控制器的一部分，可位寻址，字节地址为D0H，单元地址是D0H~D7H。

PSW寄存器结构各Bit D7D6D5D4D3D2D1D0 PSW CY AC F0RS1RS0OV USR P 位地址D7H D6H D5H D4H D3H D2H D1H D0H各控制位功能介绍如下：1)CY：进位标志位，作用有两种：（1）算术运算中进位或借位时，CY＝1。

（2）作为布尔代数位处理的累加器。

2)AC：辅助进位标志位，算术运算时低半字节有进位或借位时，AC＝1。

3)F0：通用标志位4)RS1：寄存器组选择位高位，RS1与RS0选择四组工作寄存器，每组分别为8个寄存器（R0~R7），如RS1＝0、RS0＝0，则R0~R7对地址为00H~07H，如RS1＝0、RS0＝1，则R0~R7对地址为08H~0FH，四组寄存器地址从00H~1FH。

5)RS0：寄存器组选择位低位。

6)OV：溢出标志位，当进行正负号数值的加减运算时，如结果超出7位或2的补码（+27至－128）时，OV＝17)USR：用户定义标志位，保留。

8)P：奇偶标志位，当累加器中有奇数个1，则P＝1；偶数个1，则P＝0.在串行传输时可用来检测传送是否有错。

PCON（Power Control Register）寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，在CHMOS型单片机中，除SMOD位外，其他位均为虚设的，SMOD是串行口波特率倍增位，当SMOD=1时，串行口波特率加倍。

系统复位默认为SMOD=0。

单元地址是87H，其结构格式如下：PCON电源管理寄存器结构各Bit D7D6D5D4D3D2D1D0 PCON SMOD------------------GF1GF0PD IDL各控制位功能介绍如下：1)SMOD：该位与串口通信有关。

特殊功能寄存器（SFR）

特殊功能寄存器（SFR）
Special Functional Register
51单⽚机提供128字节的特殊功能寄存器(SFR)寻址区，地址为80H~FFH。

51单⽚机中，除了程序计数器PC和4组通⽤寄存器组之外，其他所有的寄存器均为SFR，并位于⽚内特殊寄存器区。

这个区域
可位寻址、字节寻址或字寻址，⽤以控制定时器、计数器、串⼝、IO及其他部件。

特殊功能寄存器可由以下⼏种关键字说明。

1.SFR 声明可字节寻址的特殊功能寄存器，⽐如sfr PO=0x80;表⽰PO⼝地址为80h。

注意:“ sfr”后⾯必须跟⼀个特殊寄存器名;“=”后⾯的地址必须是常数，不允许带有运算符的表达式，这个常数值的范围必须在特殊功能寄存器地址范围内，位于
Ox8OH到0xFFH之间。

2.sfr16 许多新的51派⽣系列单⽚机⽤两个连续地址的SFR来指定16位值，例如8052⽤地址Oxcc和OxCD表⽰定时器/计数器2的低和⾼字节，如sfr16 T2=0XCC;表⽰T2地址的低地址T2L=0xCC,⾼地址T2H=0xCD,sfr16声明和sfr声明须遵循相同的原则、任何符号名都可⽤在sfr的声明中。

声明中名字后⾯不是赋值语句.⽽是⼀个SFR地址，其⾼字节必须位于低字节之后.这种声明适⽤于所有新的SFR,但不能⽤于定时/计数器O和计数器1。

3. sbit 声明可位寻址的特殊功能寄存器和别的可位寻址的⽬标。

“=”号后将绝对地址赋给变量名，3种变量声明形式如下:
sbit CY=PSW^7
sbit CY=0xD0^7
sbit CY=0XD7。

8051单片机21个特殊功能寄存器和指令汇总

MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

自己总结 - 51单片机特殊功能寄存器详述

51单片机特殊功能寄存器一：IE(中断允许控制寄存器）：IE（字节地址：A8H）寄存器格式：D7D6D5D4D3D2D1D0 IE EA X ET2ES ET1EX1ET0EX0位地址AFH ADH ACH ABH AAH A9H A8HIE各位功能说明：EA(IE.7)中断允许总控制位X(IE.6)保留位ET2(IE.5)定时器/计数器T2中断响应控制位ES(IE.4)串口中断响应控制位ET1(IE.3)定时器/计数器T1中断响应控制位EX1(IE.2)外部中断INT1中断响应控制位ET0(IE.1)定时器/计数器T0中断响应控制位EX0(IE.0)外部中断INT0中断响应控制位中断优先级控制(1为高级；0为低级)默认顺序：INT0T0INT1T1Ri Ti中断号n中断源中断向量8n+3 0外部中断0(INT0)0003H1定时器0(T0)000BH2外部中断1(INT1)0013H3定时器1(T1)001BH4串行口(Ri、Ti)0023H二：TMOD（定时器方式控制寄存器）:TMOD（字节地址：89H，不可位寻址）寄存器格式：定时器/计数器1定时器/计数器0D7D6D5D4D3D2D1D0 TMOD GATE C/T M1M0GATE C/T M1M0三：TCON(定时器控制)TCON （字节地址：88H ）寄存器格式：D7D6D5D4D3D2D1D0TCON TF1TR1TF0TR TR00IE1IT1IE0IT0位地址8FH8EH8DH8CH8BH8AH89H88H四：SCON(串口控制寄存器)SCON（字节地址：98H）寄存器格式：D7D6D5D4D3D2D1D0 SCON SM0SM1SM2REN TB8RB8TI RI 位地址9FH9EH9DH9CH9BH9AH99H98HSCON各位功能说明：SM0、SM1确定串行通信的工作方式SM0SM1工作方式功能说明波特率00方式0移位寄存器方式Fosc/1201方式18位UART方式可变10方式29位UART方式Fosc/64或Fosc/3211方式39位UART方式可变SM2方式0时，应置0。

21个特殊功能寄存器

21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

这样就没事了。

有进、借位，CY＝1；无进、借位，CY＝0 例：78H+97H（01111000+10010111）AC：辅助进、借位(高半字节与低半字节间的进、借位)。

51_52系列单片机特殊功能寄存器及资源映射方式总结

51系列单片机特殊功能寄存器总结第一节：片内RAM映射：51：00H_7FH 128B片内（DATA）,其中00H-07H: bank0,08H-0FH: bank1, 10H-17H: bank2,18H-1FH:bank3. 20H-2FH: 位寻址区（bdata）30H-7FH: 堆栈区。

80H-FFH: SFR区52：增加了80H-FFH间接寻址的片内RAM(IDATA)第二节：特殊功能寄存器(51)①TCON,地址：88H,定时器计数器控制，中断控制IT0/1:外部中断触发方式控制，置0，为低电平触发，置1，为下降沿触发。

每个机器周期的S5P2器件多外部触发采样。

响应中断需要两个机器周期。

IE0/1:外部中断请求标志，CPU响应中断后，硬件自动将IE清0TFx,定时器Tx溢出标志，计数溢出时，硬件将其置位，响应中断后，硬件将其清0，该位可由程序查询。

TRx, 定时器x运行控制，置1则启动定时器，清0则停止定时器。

②TMOD,地址：89H, 定时器计数器工作方式控制counter对外部输入外冲计数，计一次数需要两个机器周期。

GATE: 取反后与外部中断输入或运算后再同TCON的TRx位相与控制计数器的启与停，GATE为0时，允许TRx开启或停止计数器，为1时，允许INTx开启或停止计数器。

③TL0, 地址：8AH, 定时器0低八位④TL1, 地址：8BH, 定时器1低八位⑤TH0, 地址：8CH, 定时器0高八位⑥TH1, 地址：8DH, 定时器1高八位1⑦SCON, 地址：98H,串行通信控制寄存器S M2:方式2和方式3的多机通信控制位，在方式0中，SM2应置0。

REN:允许串行接收位，由软件置1时，允许接收，清0时。

禁止接收TB8：方式2和方式3中，发送的第9位数据，需要时由软件置位或复位。

RB8: 方式2和方式3中,接收到的第9位数据，在方式1时，RB是接收到停止位，在方式0时，不使用RB8.TI:接收中断标志，由硬件置1，在方式0时，串行发送到第8位结束时置1；在其他方式，串行口发送停止位时置1。

C51单片机21个特殊功能寄存器

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A ≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

这样就没事了。

有进、借位，CY＝1；无进、借位，CY＝0例：78H+97H（01111000+10010111）AC：辅助进、借位(高半字节与低半字节间的进、借位)。

KeilC特殊功能寄存器和位定义

?? sfr16 占用两个内存单元，值域为 0～65535。sfr16 和 sfr 一样用于操作特殊功能寄存器，所不一样的是它用于操作占两个字节的寄存器，如定时器 T0 和 T1。
二、sbit和bit的使用
51单片机的内部RAM中，20H~2FH为位操作区域， 20H的最低位为00H，2FH的最高位为7FH ，位地址的范围是00H~07FH，共16*8=128位，可以对每一位进行独立操作。特殊功能寄存器中，对于字节地址能被8整除的寄存器，也可进行位寻址的地址，其位地址从80H开始。特殊功能寄存器的地址和最低位的位地址相同，比如 P0口的地址是80H，那么P0口的最低位的位地址也是80H，次低位是81H，最高位的地址是87H，所以P0口的口地址 80H与最低位的位地址80H，在物理结构上是完多，只不过char=8位, bit=1位。都是变量，编译器在编译过程中自动分配地址。除非你指定，否则这个地址是随机的。这个地址是位寻址区。bit只有0和1两种值 2、 sbit（静态地址位定义）是单片机c语言中的一种扩充数据类型，利用它能访问芯片内部的 RAM 中的可寻址位（20H～2FH）或特殊功能寄存器中的可寻址位。一旦用了sbit xxx = REGE^6这样的定义，这个sbit变量就确定地址了。sbit大部分是用在专用寄存器中的，方便对寄存器的某位进行操作。
(3) 和 (2) 其实是一样的，只是把特殊功能寄存器的位址直接用常数表示。
在C51存储器类型中提供一个bdata的存储器类型，是指可位寻址的数据存储器，位于单片机的可位寻址区中，可以将要求可位寻址的数据定义为bdata，如: uchar bdata ib; //在位寻址区定义无符号字符变量ib sbit ib7=ib^7 //用关键字sbit定义位变量ib7 Int bdata ab[2]; //在可位寻址区定义数组ab[2] sbit ab12 = ab[1]^12; //定义ab12为数组ab[1]中的第 12位操作符“ ^” 后面的位位置的最大值取决于指定的基址类型，char 0-7，int 0-15，long 0-31。
