2WAJ阿贝折射仪操作规程
2WA-J 阿贝折射仪使用说明书
2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。
在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。
设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。
若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。
以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。
阿贝折射仪操作规程
阿贝折射仪操作规程一、安全操作规程1.佩戴个人防护装备，包括安全眼镜、手套和防护服。
2.注意操作过程中的防护措施，避免对眼睛和皮肤造成伤害。
3.在实验室中保持干燥和整洁，确保设备的稳定性和操作的安全性。
二、设备准备1.检查仪器的工作状态，确保各部件正常运转。
2.清洁仪器表面和配件，确保其能够正常工作。
3.校准仪器，确保数据的准确性。
三、样品制备1.根据实验要求选择合适的样品，并确保样品的保存状态良好。
2.准备样品的标准浓度和体积，确保实验的准确性和一致性。
3.注意样品的温度和湿度，避免对折射仪的测量结果产生影响。
四、仪器操作1.打开仪器电源，并等待仪器预热。
2.选择合适的波长，根据实验要求设置仪器。
3.将样品放在仪器样品台上，确保与光线接触的部分纯净和干燥。
4.调整光源亮度和焦距，使样品中的光线均匀传播。
5.利用仪器上的调节装置，使光线通过样品，并观察样品上出现的干涉图样。
6.记录仪器上显示的折射率数据，并确保测量的准确性。
五、数据处理与分析1.将测得的折射率数据转换为所需的物理参数，按照实验要求进行计算和分析。
2.分析实验结果，并与预期结果进行比对，确保实验结果的可靠性和准确性。
3.记录实验过程中出现的异常情况和操作方法，以供今后参考。
六、仪器维护1.每次使用完仪器后，及时进行清洁和消毒。
2.定期检查仪器的运行状态，对可能出现的故障进行预防和修复。
3.定期校准仪器，确保测量数据的准确性和一致性。
4.停用仪器时，将其存放在干燥、清洁和安全的地方。
七、实验室规范1.在实验室中保持安静和整洁，避免杂乱和容易导致事故的物品放置。
2.遵守实验室的安全规定，不得擅自操作或调试仪器。
3.遵守实验室设备的使用规范，不得破坏或随意更改仪器设置。
四、注意事项1.操作前认真阅读仪器的操作手册，并了解仪器的使用方法和注意事项。
2.避免在实验过程中对仪器产生过大的震动或冲击，避免对仪器造成损坏。
3.实验过程中出现的异常情况要及时记录，并妥善处理。
阿贝折射仪的使用方法
阿贝折射仪的使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用(20.0±0.1)℃或(25.0±0.1)℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。
待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。
(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节消色散补偿器使目镜中彩色光带消失。
再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。
(4)读数:从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
4.阿贝折射仪的使用注意事项阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。
加试样时不能将滴管口触及镜面。
对于酸碱等腐蚀性液体不得使用阿贝折射仪。
(2) 每次测定时，试样不可加得太多，一般只需加2～3滴即可。
(3) 要注意保持仪器清洁，保护刻度盘。
每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。
(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。
(5) 若待测试样折射率不在1.3～1.7范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
WYA(2WAJ)阿贝折射仪
WYA（2WAJ）阿贝折射仪⏹仪器用途此仪器可用来对透明或半透明固体和液体物质的折射率，平均色散和部分色散进行快速精确地测定（即能测定706.5nm、656.3nm、589.3nm、546.1nm、486.1nm、435.8nm、434.1nm和404.7nm等八种常用波长的折射率）。
当光学玻璃牌号已知可以很快地测得其折射率，这些数据对光学仪器的设计和制造是极为有用的。
一般仪器在测量试样折射率时需要有一定大小，而此仪器利用精确配制浸液法可求得最小试样的折射率，对保护被测试样是尤为重要的。
由于此仪器基于折射定律的原理，所以被测试样折射率不受仪器棱镜折射率的限制。
这在光学玻璃厂中进行新品试制特别有用。
因为仪器的测量精度为5×10-5所以可对材料进行高温热处理后的折射率变化进行测定。
综合上述各点，此仪器是光学玻璃厂、光学仪器厂以及其他有关科研单位，高等院校必备仪器之一。
⏹主要技术参数和规格1.测量范围（n D）：固体：1.30-1.95液体：1.30-1.702.测量精度：5×10-53.V棱镜折射率：固体测量有nOD1=1.75nOD2=1.65nOD3=1.51液体测量有nOD4=（1.51）4.望远镜放大倍数：5×读数系统放大倍数：25×5.读数度盘最小格值：10’6.测微尺最小格值：0.05’7.仪器重量：11kg8.仪器体积：376×230×440mm9.木箱重量：6kg10.木箱体积：420×270×500mm⏹使用与操作方法准备和校验：●样品制备：a)用准确直角法法定时：取待测材料一块，割成直角棱镜，其直角边约20mm，厚约20mm，（如材料尺寸不够时，应用直角边至少大于8.5mm，厚度大于11mm）直角的准确度为90˚±1’，二直角面只须要细磨即可，但为了便于检查直角精度，应将一面抛光。
b)用一对样品法测定时：取待测材料割成二块直角棱镜，其大小与准确直角法相同，每块直角加工精度为90˚±10’，然后将两直角合并在一起研磨即可，试样的表面只须经过细磨，不必抛光。
阿贝折射仪使用方法
阿贝折射仪使用方法1.预热阿贝折射仪：将阿贝折射仪接通电源，待其达到稳定工作状态，通常需要预热15-30分钟。
2.调节测量室温度：使用温度控制器调节阿贝折射仪的测量室温度，通常将其设定为20摄氏度。
3.准备样品：选择需要测量折射率的样品，通常液体样品用供液笔或小瓶装，固体样品用切片或粉末状。
4.校准：放入一个已知折射率的标准样品，通过调节阿贝折射仪上的读数调节旋钮，使得读数与标准样品的折射率一致。
通常使用具有已知折射率的液体作为标准样品。
5.测量样品：将待测样品放入样品槽，轻轻调节阿贝折射仪上的读数调节旋钮，使得读数在刻度盘上对准。
6.读取折射率：通过阿贝折射仪上的读数盘上的刻度，即可读取出样品的折射率。
7.清洁样品槽：使用清洁纯净的溶剂，将样品槽彻底清洗干净，以免影响下一次的测量。
8.关闭仪器：使用完毕后，关闭阿贝折射仪的电源。
需要注意的是，在使用阿贝折射仪时，应保持仪器的稳定温度和湿度，以及使用干净的样品槽和仪器表面，以避免影响测量结果的精确度。
同时，还需注意使用范围内的样品，避免使用过大或过小的样品。
在进行阿贝折射仪的测量时1.温度湿度的影响：阿贝折射仪的工作温度一般设定在20摄氏度，但如果环境温度较高，可以提前调节至30摄氏度，然后再调节至20摄氏度，以保证测量的准确性。
2.遮光：阿贝折射仪测量时，应将光线射入样品后，使用遮光罩遮挡光源，以免干扰测量结果。
3.刻度的读取：在读取刻度盘上的读数时，应将眼睛与读数的刻度盘垂直，并将目光对准刻度的底部，这样读数更加准确。
4.校准：在校准时，需要选取与待测样品折射率接近的标准样品，并进行精确调节，保证校准的准确性。
5.重复测量：为了获得更精确的测量值，可以重复测量多次，然后取平均值作为最后的测量结果。
总之，阿贝折射仪具有使用简单、测量快速、精度较高等特点，但在使用过程中需要注意仪器的稳定性、样品的选择和准备，以及环境条件的控制，才能获得准确可靠的测量结果。

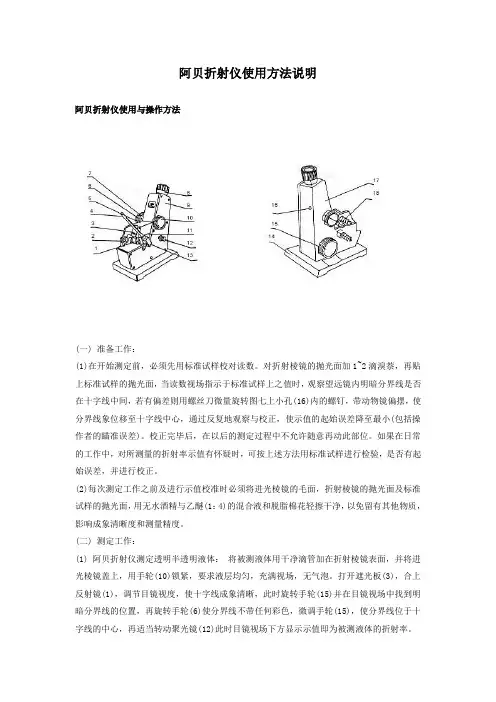

阿贝折射仪使用方法说明
阿贝折射仪使用方法说明阿贝折射仪使用与操作方法(一) 准备工作：(1)在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面加1~2滴溴萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转图七上小孔(16)内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与校正，使示值的起始误差降至最小(包括操作者的瞄准误差)。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
如果在日常的工作中，对所测量的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。
(2)每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚(1：4)的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。
(二) 测定工作：(1) 阿贝折射仪测定透明半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮(10)锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板(3)，合上反射镜(1)，调节目镜视度，使十字线成象清晰，此时旋转手轮(15)并在目镜视场中找到明暗分界线的位置，再旋转手轮(6)使分界线不带任何彩色，微调手轮(15)，使分界线位于十字线的中心，再适当转动聚光镜(12)此时目镜视场下方显示示值即为被测液体的折射率。
(2) 测定透明固体：被测物体上需要有一个平整的抛光面，把进光棱镜打开，在折射棱镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
(3) 测定半透明固体：被测半透明固体上也需要有一个平整的抛光面。
测量时将固体的抛光面用溴代萘沾在折射棱镜上，打开反射镜(1)并调整角度利用反射光束测量，具体操作方法同上。
(4) 阿贝折射仪测量蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。
阿贝折射仪操作规程
阿贝折射仪操作规程
1，测试前，将折射仪棱镜片表面擦拭干净；
2，将待测液滴到棱镜表面，使液体完全覆盖到棱镜，要求液层均匀，充满视场，无气泡，并合上棱镜锁扳手；
3，调节反光镜角度，使目镜视野明亮；
4，旋转手轮并且在目镜视场中找到明暗分界线的位置；
5，旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心；
6，适当转动聚光镜，记录目镜视场下方显示的示值即被测液体的折射率；
7，将折射率与DMF浓度对照表对照，即可得出被测液浓度；8，测定结束后，将仪器折射棱镜擦洗干净；
9，将仪器罩好放置到通风干燥的地方。
阿贝折射仪操作规程
1、目的：
为规范操作，保证仪器设备的正常使用，特制订本规程。
2、范围：
本规程适用于化验室ZW(ZWS-1)型阿贝折射仪的操作。
3、内容：
3.1 将仪器放置在干燥，空气流通的室内；
3.2 将棱镜表面擦干净，把待测液体用滴加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场；
3.3 调节两反光镜，使二镜筒视场明亮；
3.4 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮，使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时，观察读数镜视场右边指示刻度，将折射率与DMF浓度对照表对照，即可得出被测液浓度；
3.5 测试完毕，将棱镜表面擦干净。
4、注意事项：
4.1仪器使用完毕后，必须作好清洁工作；
4.2仪器应避免强烈振动或撞击，以防止光学零件损伤，及影象精度。
基布车间
2015.11.11。
阿贝折射仪标准操作规程
1.33358
1.33352
1.33346
1.33339
1.33331
1.33324
1.33316
0.00600
0.00600
0.00599
0.00599
0.00599
0.00599
0.00598
0.00598
0.00598
26
27
28
29
30
31
32
33
34
1.33240
1.33229
阿贝折射仪标准操作规程
题目：阿贝折射仪标准操作规程
编码：
起草：
日期：
审核：
日期：
批准：
日期：
生效日期：
颁发部门：生产部
分发部门：质控部、研发部、生产班组
变更记载：修改号：
批准日期：执行日期：
变更原因及目的：
目的：建立一个WYA（2WAJ）阿贝折射仪使用操作规程。
范围：适用于WYA（2WAJ）阿贝折射仪使用操作的全过程。
2.2测定透明固体：
被测物体上需有一个平整的抛光面。把进光棱镜打开，在折射棱镜的抛光面加1~2滴比被测物体折射率高的透明液体（如溴代萘），并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
2.3测定半透明固体：
用上法将被测半透明固体上抛光面粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。
1.33217
1.33206
1.33194
1.33182
1.33170
1.33157
1.33144
0.00596
0.00595
阿贝折射仪标准操作规程
阿贝折射仪标准操作规程1.目的规范阿贝折射仪的使用和维护。
2.适用范围本规程适用于阿贝折射仪的使用和维护。
3.系统组成本系统由阿贝折射仪，溴代萘，标准玻璃块和温度计组构成。
4.程序4.1将棱镜表面擦干净后把待测液用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。
4.2调节两反光镜使二镜筒视场明亮。
4.3旋转手轮使镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读数镜视场右边所指示刻度值即为测出的折射率。
4.4测量糖溶液内含糖量浓度时，操作与测量液体折射率时同，此时应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
4.5若需测量在不同温度时折射率，将温度计旋入温度计座内，接上恒温器，把恒温器的温度调节到所需测量温度，待温度稳定十分钟后，即可测量。
5.校准5.1 分别用蒸馏水和标准试样校对读数，当读数镜内指示于标准试样的刻度时，观察物镜视野内明暗分界线是否在十字线中间，若有偏差则用附件螺丝刀转动示值调节螺钉，使分界线调整至中央。
在以后的测定过程中，不允许再动。
5.2接受专门检定机构，检定周期为一年；每班用蒸馏水做一次校准（折射率：1.33300，20℃），用标准试样（折射率：1.47976±0.0001 , 20 ℃）校对读数，记录每周校准一次。
6.维护及保养6.1仪器应放置于干燥、空气流通的室内。
防止受潮后光学零件容易发霉。
6.2仪器使用完毕后必须做好清洁工作，并放入木箱内，木箱内应贮有干燥剂防止湿气及灰尘侵入。
6.3经常保持仪器清洁，严禁油手或汗手触及光学零件。
入光学零件表面有灰尘，可用脱脂棉蘸取酒精乙醚混合液轻擦。
（如光学零件表面有油垢可用脱脂棉蘸少许汽油轻擦，后用乙醚擦干净。
）6.4仪器应避免强烈振动或撞击，以防止光学零件损伤及影响精度。
阿贝折射仪操作规程
阿贝折射仪操作规程(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。
待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。
(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节消色散补偿器使目镜中彩色光带消失。
再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。
(4)读数:从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。
二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。
加试样时不能将滴管口触及镜面。
对于酸碱等腐蚀性液体不得使用阿贝折射仪。
(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。
(3) 要注意保持仪器清洁，保护刻度盘。
每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。
(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。
(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
阿贝折射仪操作规程
1 目的：建立2WA-J阿贝折射仪标准操作规程。
2 范围：2WA-J阿贝折射仪。
3 责任：化验员。
4 内容：4.1 准备工作：4.1.1 在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面加1～2滴溴代萘，再贴上标准试样的抛光面当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
如果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，4.1.2 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1:1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。
4.2 测定工作：4.2.1 测定透明，半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。
4.2.2 测定透明固体：被测物体上需有一个平整的抛光面。
把进光棱镜打开，在折射镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
4.2.3测定半透明固体：被测半透明固体上也需有一个平整的抛光面。
测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。
4.2.4 测定蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。
阿贝折射仪2wa-j操作说明
主要技术参数和规格1. 折射率测量范围nD 1.3000-1.70002. 测量示值误差nD ±0.000023. 蔗糖溶液质量分数锤度Brix读数范围0~95%4. 仪器外形尺寸100×200×240mm5. 仪器重量 2.6kg仪器结构1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜1与2之间有一微小均匀间隙，被测液体放此间隙内。
当光线射入1时便在其磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经过2产生一束折射角均大于临界面i的光线。
由3将此束光线射入消色散棱镜组4。
再由5将此明暗分界线成像与7上，分划板上有十字划线，通过8能看到下图像。
光线经12照明11，刻度板与13连成一体，同时绕刻度中心作回转运动。
通过10、9、6将刻度板上不同部位折射率示值成像与7，见下图下部分操作步骤及使用方法准备工作1. 在开始测定前必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1-2滴溴代萘再贴上标准试样的抛光面当读数视场指示于标准试样上之值时观察望远镜内明暗分界线是否在十字线中间若有偏差则用螺丝刀微量旋转小孔内的螺钉带动物镜偏摆使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小包括操作者的瞄准误差。
校正完毕后在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器如对所测的折射率示值有怀疑时可按上述方法进行检验是否有起始误差如有误差应进行校正。
2. 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面折射棱镜的抛光面及标准试样的抛光面用无水酒精与乙醚(1:1)的混合液和脱脂棉花轻擦干净以免留有其他物质影响成相清晰度和测量准确度。
测定工作1. 测定透明、半透明液体将被测液体用干净滴管加在折射棱镜表面并将进光棱镜盖上用手轮锁紧要求液层均匀充满视场无气泡。
阿贝折射仪操作规程
阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。
待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。
(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节消色散补偿器使目镜中彩色光带消失。
再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。
(4)读数:从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。
二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。
加试样时不能将滴管口触及镜面。
对于酸碱等腐蚀性液体不得使用阿贝折射仪。
(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。
(3) 要注意保持仪器清洁，保护刻度盘。
每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。
(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。
(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
三．为了确保仪器的精度，防止损坏，请用户注意维护保养特提出下列要点以供参考:(1)仪器应置放于干燥、空气流通的室内，以免光学零件受潮后生霉。
阿贝折射仪的操作规程
阿贝折射仪的操作规程一.准备工作每次测定工作之前必须将进光棱镜的毛面、折射棱镜的抛光面，用无水乙醇与乙醚的混合液（1：4）和脱脂棉轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。
二.测定工作1.用蒸馏水或已知折光指数的模块及α-溴代萘调零。
2.将被测液体用干净的滴管放在折射棱镜表面，将进光棱镜盖上。
3.将手轮锁紧，要求液层分布均匀，充满上下两个棱镜之间，保证无气泡。
4.打开折光板，合上反射镜，调节目镜视度，使十字线成像清晰。
5.旋转刻度调节手轮，在目镜视场中找到明暗分界线的位置。
6.旋转消色手轮使分界线不带任何彩色，微调刻度调节手轮，使明暗分界线位于“十”字线的中心，再适当调节消色手轮。
转动聚光镜，使成像更加清晰。
7.读数，此时目镜视场上方刻度指数为待测溶液的含糖量浓度的百分数。
三.注意事项1.应放置于干燥、空气流通的室内，以免光学仪器受潮后生霉。
2.腐蚀性液体时应及时做好清洗工作，（包括光学零件、金属零件以及油漆表面），防止侵蚀损坏。
仪器使用完毕后必须做好清洁工作，放入箱内，箱内应存有干燥剂以及吸潮气。
3.样中不应有硬性杂质，防止划伤玻璃表面。
4.保持仪器清洁，严禁油手或汗手触及光学零件，若有，应及时用混合液擦干净。
5.仪器避免震动，以致损坏内部零件。
LP--115型携带式精密酸度计操作规程一.准备工作1.取下电极头的保护套，查看电极头是否已损坏。
2.查看复合电极的溶液是否足，如果不足应添加。
3.查看电池，是否电量不足而报警，如报警应更换电池。
二.使用规则1.标定1)、用蒸馏水清洗电极，配好缓冲溶液。
2）、用洁净的滤纸吸去电极上面的咐水（注意不能擦拭）。
3）、在第二种程序下将电极放入温度为25℃,PH=6.86的标准缓冲溶液中，按下较正键。
待锁定后取出，用蒸馏水清洗电极，用洁净的滤纸吸去电极上的水。
5）再放入温度为25℃，PH=4.01的标准缓冲溶液中，按下较正键，待锁定后取出，用蒸馏水清洗电极，用洁净的滤纸吸去电极上的水。
2WAJ阿贝折射仪操作规程
2WAJ阿贝折射仪操作规程一、安全操作要求1.操作人员必须穿着实验服装，并佩戴适当的个人防护装备，如护目镜、手套等。
2.在操作过程中，要保持仪器和工作区域的清洁整洁，避免杂物堆积和摆放不当。
3.在操作前，要对仪器进行检查和维护，并确保其正常工作状态。
4.操作人员在进行试验前，要对仪器的操作步骤和安全注意事项做好充分的了解。
二、仪器准备1.确保仪器的电源已接通，并检查仪器各个部分是否正常。
2.准备好相关试剂和样品，并按照所需的数量进行准备和标记。
3.根据所测量的样品特性，选择合适的测量模式，并调整仪器的参数设置。
三、操作步骤1.打开仪器的电源开关，待仪器启动后，进入主菜单。
2.在主菜单中选择“测量模式”，根据所需的测量模式进行选择，并调整相关参数。
3.在测量窗口中放置样品，并用夹具固定好。
4.点击“开始测量”按钮，仪器将开始自动测量，并显示测量结果。
5.根据需要，可以对测量结果进行保存或导出。
6.完成测量后，关闭仪器的电源开关，清理和收拾工作区域。
四、常见故障解决方法1.仪器无法启动：检查电源是否接通，是否有电流输入，是否有松动或断裂的电缆连接。
2.测量结果异常：检查样品是否放置正确，夹具是否固定好，参数设置是否准确等。
3.仪器运行不稳定：检查仪器的周围环境是否受到干扰，如温度变化、电磁场等。
4.显示屏无法正常显示：检查电源是否正常，是否存在屏幕损坏或故障等。
五、注意事项1.操作人员在操作前必须仔细阅读和理解使用手册，并按照要求进行操作。
2.在操作过程中，要保持仪器和工作区域的整洁和清洁，并避免杂物的堆积和随意摆放。
3.在操作过程中，应注意自身安全，并严格遵守操作规程和安全操作要求。
4.如有任何异常情况或故障发生，应立即停止操作并通知相关人员进行处理。
5.操作人员在操作后，应及时清理和收拾好工作区域，并做好相关记录和报告。
本操作规程主要针对2WAJ阿贝折射仪的基本操作进行了详细的描述，操作人员在使用仪器时应按照规程进行操作，确保实验的顺利进行和操作的安全。
阿贝折射仪使用说明(最全)
阿贝折射仪使用说明(最全)
1.准备和校正将折光仪置于光线充足的地方，与恒温水浴相连接，使折光仪棱镜的温度为20℃。
然后将下棱镜（反光镜18）打开，向后扭转约180℃，把上棱镜（折射棱镜）和校正用的标准玻璃用丙酮洗净烘干，将一滴1-溴代苯滴在标准玻璃的光滑面上，然后贴在上棱镜面上，用手指轻压标准玻璃的四角，使棱镜和标准玻璃之间辅有一层均匀的溴代苯，转动反光镜，使光射在标准玻璃的光面上，调节棱镜转动手轮2，使目镜望远视野分为明暗两部分，再转动阿米西棱镜手轮10，消除虹彩并使明暗分界清晰，使明暗分界线对准在十字架上，若有偏差，可调节示值调节螺钉9，使明暗分界线恰处在十字架上，此时由读数视野读出折光率，在与标准玻璃上所刻数值比较，二者相差不大于0.0001，校正就此结束，也可用纯水校正。
在阿贝折光仪的望远目镜的金属筒上，有一个供校准仪器用的示值调节螺钉，通常用20℃的水校正仪器（其折光率
ND20=1.3330）。
也可用已知折光率的标准玻璃校正。
+[5["}.q''a"B1M;Z''}4m
2.测定将进光棱镜和折射棱镜用丙酮或乙醚洗净，用擦镜纸擦干或吹干注入数滴样品，立即闭合棱镜，使样品与棱镜于20℃保持数分钟，然后按前述方法调节，记录读数，读数应准确至小数点后第四位（zui后一位为估计数字），轮流从一边再从另一边将分界线对准在十字架上，重复记录读数3次，读数间差不大于0.0003，所得读数平均值即为样品的折光率。
测定完毕后，打开棱镜，用擦镜
纸轻轻擦干，不论在任何情况下，不允许用擦镜纸以外的任何东西接触到棱镜，以免损坏它的光学平面。
阿贝折射仪使用说明
阿贝折射仪作业指导书
操作步骤：
一，仪器校准：对折射棱镜的抛光面加上两三滴蒸馏水，旋转折射率调节手轮使刻度达到蒸馏水折射率（1.330n D）（20℃），调节色散调节手轮使目镜中彩色光带消失，使只有黑白两色；再观察目镜内黑白分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带物镜偏摆，使分界线像位移至十字线中心，通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
二、测试
使用方法：
（1）仪器安装：将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
{用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求（一般选用（20.0±0.1）℃或（25.0±0.1）℃）}。
（2）加样：旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量无水酒精，用擦镜纸顺单一方向轻擦镜面（不可来回擦）。
待镜面洗净干燥后，用滴管滴加2～3滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧锁紧手轮。
若液体易挥发，动作要迅速。
（3）调光：转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节色散调节手轮使目镜中彩色光带消失。
使只有黑白两色；再调节折射率刻度调节手轮，使黑白的界面恰好同十字线交叉处重合。
（4）读数：从目镜中读出刻度盘上的折射率数值（下刻度）。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
阿贝折光仪操作规程
阿贝折光仪操作规程阿贝折光仪操作规程一、安全注意事项1. 操作人员需熟悉仪器的使用方法和操作规程，具备相关知识和技能。
2. 操作人员需戴上防护眼镜，并保持工作台面整洁和无杂物。
3. 在操作过程中，应注意避免触碰到仪器的运动部件，以免造成伤害或损坏仪器。
4. 操作人员应对仪器进行定期的维护和保养，确保其正常运行和安全使用。
二、准备工作1. 将阿贝折光仪放置在平稳的工作台面上，并接通电源。
2. 打开仪器的防护罩，检查仪器的光源和检测器是否正常工作。
3. 根据需要选择合适的滤光片和检测器。
4. 准备待测样品，确保样品具有一定的透明度和平整度。
三、操作步骤1. 调节仪器的光源，使其亮度适中。
2. 将待测样品放置在工作台上，并调整光路，使光线通过样品。
3. 调节检测器的位置，使其接收到样品透射的光线。
4. 打开仪器的目镜和光圈，调节目镜对准样品表面，并使光圈缩小至最小。
5. 调节仪器的放大倍数和焦距，观察和调整样品的视场。
6. 按照要求进行测量，记录下测得的各项参数。
7. 如果需要进行多次测量，应在每次测量前进行校准和调零操作。
8. 操作完成后，关闭仪器的光源和检测器，拆除待测样品，并将仪器的防护罩合上。
四、操作注意事项1. 操作人员应保持手部干燥，并避免用湿手触摸仪器。
2. 在操作过程中应轻拿轻放仪器和样品，避免碰撞和摩擦。
3. 如发现仪器故障或异常情况，应及时停止操作并进行排查和修复。
4. 长时间连续使用阿贝折光仪时，应注意休息和眼部保护，避免眼部疲劳和损伤。
五、仪器维护和保养1. 每次使用后，应将仪器清洁干净，并保持光路的清洁和畅通。
2. 定期检查和保养仪器的光源、检测器和光学系统，确保其正常工作和准确测量。
3. 如发现仪器有损坏或异常情况，应及时联系维修人员进行修复或更换部件。
阿贝折光仪是一种用于测量物质的折射率和光学性质的仪器，操作规程的正确执行可以确保测量结果的准确性和可靠性，并保证仪器的长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一)准备工作：
(1)在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面上加1-2滴溴代萘，再贴在标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有便差则用螺丝刀微量旋转图七上小孔（16）内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与效正，使示值的起始误差降至最小（包括操作者的瞄准误差）。
效正完毕后，在以后的测定过程中不允许随意再动此部位。
果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行效正。
（2）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：4）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。
（二）测定工作
（1）测定透明、半透明液体。
将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜该盖上，用手轮（10）锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板上（3），合上反射镜（1），调节目镜视度，使十字线成象清晰，此时旋转手轮（15）并在目镜视场中找到明暗分界线的位置，再旋转手轮（6）使分界线不带任何彩色，微调手轮（15），使分界线位于十字线
的中心，再适当转动聚光镜（12），此时目镜视场下方显示的示值即可为被测液体的折射率。
（2）测定透明固体：
被测物体上需有一个平整的抛光面。
把进光棱镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
（3）测定半透明固体：
被测半透明固体上也需要有一个平整的抛光面。
测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜（1）并调整角度利用反射光束测量，具体操作方法同上。
（4）测量蔗糖内糖量浓度
操作与测量液体折射率时相同。
此时读数可直接从视场中示值半部读出，即为蔗糖溶液含量浓度的百分数。
（5）测量平均色散值
基本操作与测量折射率时相同，只是以两个不同方向转动色散调节手轮（6）时，使视场中明暗分界线无彩色为止，此时需记下每次在色散值刻度圈（7）上指示的刻度值Z，取其平均值，再记下其折射率。
根据折射率值，在阿贝折射仪色散表的同一横行中找出A和B值查出相应的α值。
（6）若需要测量在不同温度时的折射率，将温度计旋入温度计座（13）中，接上恒温器的通水管，把恒温器的温度调节到所需测量温度，接通循环水，待温度稳定十分钟后，即可测量。
