阿贝折射仪2wa-j操作说明
2WA-J 阿贝折射仪使用说明书
2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。
在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。
设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。
若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。
以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。
阿贝折射仪

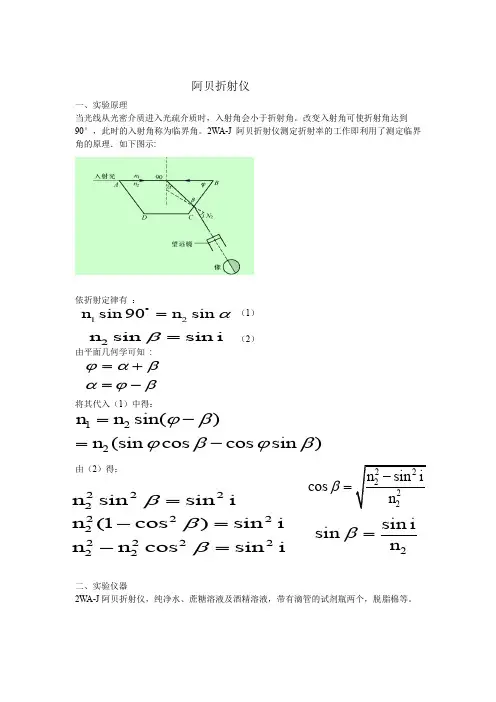

阿贝折射仪一、实验原理当光线从光密介质进入光疏介质时，入射角会小于折射角。
改变入射角可使折射角达到 90°，此时的入射角称为临界角。
2WA-J 阿贝折射仪测定折射率的工作即利用了测定临界角的原理．如下图示:依折射定律有 ： （1）（2）由平面几何学可知 :将其代入（1）中得：由（2）得：二、实验仪器2WA-J 阿贝折射仪，纯净水、蔗糖溶液及酒精溶液，带有滴管的试剂瓶两个，脱脂棉等。
12sin 90sin n n α︒= 2sin sin n iβ=ϕαβ=+αϕβ=-122sin()(sin cos cos sin )n n n ϕβϕβϕβ=-=-22222222222222sinsin (1cos )sin cos sin n in i n n iβββ=-=-=22222sin cos n inβ-=2sin sin inβ=仪器的光学部分由望远镜系统二个部分组成1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜阿贝折射仪进光棱镜（1）与折射棱镜（2）之间有一微小均匀的间隙,被测液体就放在此空隙内.当光线（自然光或白炽光）射入进光棱镜（1）时便在其磨砂面上产生漫反时，使被测液层内有各种不同角度的入射光，经过折射棱镜（2）产生一束折射角均大于临界角Ⅰ的光线.由摆动反射镜（3）将此束光线射入消色散棱镜组（4），此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散.再由望远镜（5）将此明暗分界线成象于分划板（7）上，分划板上有十字分划线，通过目镜（8）能看到如图五上半部所示的象。
光线经聚光镜（12）照明刻度板（11），刻度板与摆动反射镜（13）连成一体，同时绕刻度中心作回转运动。
通过反射镜（10），读数物镜（9），平行棱镜（6）将刻度板上不同部位折射率示值成象于分划板（7）上。
WYA(2WAJ)阿贝折射仪
WYA（2WAJ）阿贝折射仪⏹仪器用途此仪器可用来对透明或半透明固体和液体物质的折射率，平均色散和部分色散进行快速精确地测定（即能测定706.5nm、656.3nm、589.3nm、546.1nm、486.1nm、435.8nm、434.1nm和404.7nm等八种常用波长的折射率）。
当光学玻璃牌号已知可以很快地测得其折射率，这些数据对光学仪器的设计和制造是极为有用的。
一般仪器在测量试样折射率时需要有一定大小，而此仪器利用精确配制浸液法可求得最小试样的折射率，对保护被测试样是尤为重要的。
由于此仪器基于折射定律的原理，所以被测试样折射率不受仪器棱镜折射率的限制。
这在光学玻璃厂中进行新品试制特别有用。
因为仪器的测量精度为5×10-5所以可对材料进行高温热处理后的折射率变化进行测定。
综合上述各点，此仪器是光学玻璃厂、光学仪器厂以及其他有关科研单位，高等院校必备仪器之一。
⏹主要技术参数和规格1.测量范围（n D）：固体：1.30-1.95液体：1.30-1.702.测量精度：5×10-53.V棱镜折射率：固体测量有nOD1=1.75nOD2=1.65nOD3=1.51液体测量有nOD4=（1.51）4.望远镜放大倍数：5×读数系统放大倍数：25×5.读数度盘最小格值：10’6.测微尺最小格值：0.05’7.仪器重量：11kg8.仪器体积：376×230×440mm9.木箱重量：6kg10.木箱体积：420×270×500mm⏹使用与操作方法准备和校验：●样品制备：a)用准确直角法法定时：取待测材料一块，割成直角棱镜，其直角边约20mm，厚约20mm，（如材料尺寸不够时，应用直角边至少大于8.5mm，厚度大于11mm）直角的准确度为90˚±1’，二直角面只须要细磨即可，但为了便于检查直角精度，应将一面抛光。
b)用一对样品法测定时：取待测材料割成二块直角棱镜，其大小与准确直角法相同，每块直角加工精度为90˚±10’，然后将两直角合并在一起研磨即可，试样的表面只须经过细磨，不必抛光。
阿贝折射仪操作指导书
阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。
本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。
请在使用前仔细阅读本文档，并按照指导进行操作。
一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。
- 光源：通常为白炽灯或汞灯。
- 试样夹：用于固定待测样品。
- 放大镜：用于观察和测量刻度盘上的读数。
- 电源线：连接电源，供给电力。
- 光学滤光片：用于过滤光源发出的不需要的波长。
- 遮光罩：用于遮挡多余的光线。
- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。
1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。
2. 将光源插入灯源室，并确保固定牢固。
3. 将试样夹装置插入测量室，并固定好待测样品。
4. 将放大镜插入观察室，调整合适的位置。
5. 连接电源线，并将其插入电源插座。
二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。
1. 打开仪器电源，确保光源已经完全预热。
2. 将遮光罩放置在光源前方，避免外界光线的干扰。
3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。
4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。
2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。
1. 准备参考样品，一般为具有已知折射率的透明物质。
2. 将参考样品放在试样夹中，并确保夹子固定牢固。
3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。
4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。
三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。
1. 将待测样品准确地放入试样夹中，并固定好。
2. 确保样品表面干净，没有污渍或气泡的干扰。
3.2 折射率测量1. 打开仪器电源，等待光源完全预热。
阿贝折射仪使用方法
阿贝折射仪使用方法1.预热阿贝折射仪：将阿贝折射仪接通电源，待其达到稳定工作状态，通常需要预热15-30分钟。
2.调节测量室温度：使用温度控制器调节阿贝折射仪的测量室温度，通常将其设定为20摄氏度。
3.准备样品：选择需要测量折射率的样品，通常液体样品用供液笔或小瓶装，固体样品用切片或粉末状。
4.校准：放入一个已知折射率的标准样品，通过调节阿贝折射仪上的读数调节旋钮，使得读数与标准样品的折射率一致。
通常使用具有已知折射率的液体作为标准样品。
5.测量样品：将待测样品放入样品槽，轻轻调节阿贝折射仪上的读数调节旋钮，使得读数在刻度盘上对准。
6.读取折射率：通过阿贝折射仪上的读数盘上的刻度，即可读取出样品的折射率。
7.清洁样品槽：使用清洁纯净的溶剂，将样品槽彻底清洗干净，以免影响下一次的测量。
8.关闭仪器：使用完毕后，关闭阿贝折射仪的电源。
需要注意的是，在使用阿贝折射仪时，应保持仪器的稳定温度和湿度，以及使用干净的样品槽和仪器表面，以避免影响测量结果的精确度。
同时，还需注意使用范围内的样品，避免使用过大或过小的样品。
在进行阿贝折射仪的测量时1.温度湿度的影响：阿贝折射仪的工作温度一般设定在20摄氏度，但如果环境温度较高，可以提前调节至30摄氏度，然后再调节至20摄氏度，以保证测量的准确性。
2.遮光：阿贝折射仪测量时，应将光线射入样品后，使用遮光罩遮挡光源，以免干扰测量结果。
3.刻度的读取：在读取刻度盘上的读数时，应将眼睛与读数的刻度盘垂直，并将目光对准刻度的底部，这样读数更加准确。
4.校准：在校准时，需要选取与待测样品折射率接近的标准样品，并进行精确调节，保证校准的准确性。
5.重复测量：为了获得更精确的测量值，可以重复测量多次，然后取平均值作为最后的测量结果。
总之，阿贝折射仪具有使用简单、测量快速、精度较高等特点，但在使用过程中需要注意仪器的稳定性、样品的选择和准备，以及环境条件的控制，才能获得准确可靠的测量结果。
阿贝折射仪使用说明(最全)
阿贝折射仪使用说明(最全) 大家好，今天我要给大家详细介绍一下阿贝折射仪的使用方法。
我们要明确阿贝折射仪的用途，它是一种用来测量液体或气体的折射率的仪器，广泛应用于化工、制药、食品等行业。
那么，阿贝折射仪的使用方法是怎样的呢？接下来，我将从以下三个方面为大家进行详细介绍。
一、准备工作在使用阿贝折射仪之前，我们需要做好一些准备工作。
要确保阿贝折射仪的光学系统和机械系统都处于正常工作状态。
这包括检查光源是否正常、目镜和物镜是否干净、调节焦距等。
我们还需要准备好待测样品。
一般来说，我们可以选择水或纯乙醇作为待测样品。
将样品倒入阿贝折射仪的样品槽中，然后将样品槽盖好，以防污染。
二、测量步骤1. 打开阿贝折射仪电源开关，将光路调至自动聚焦模式。
此时，光路会自动对准样品，使样品表面尽可能平整。
如果光路未对准，可以通过调整样品槽前后位置或旋转样品槽来实现。
2. 观察阿贝折射仪的读数盘，找到一个合适的刻度值。
这个刻度值对应的是待测样品的折射率。
在实际操作过程中，我们可能需要根据实际情况调整聚焦距离，以获得更准确的测量结果。
3. 测量完成后，记得关闭阿贝折射仪电源开关，以节省能源。
还要注意清洁光学系统和机械系统，保持仪器的整洁。
三、注意事项在使用阿贝折射仪的过程中，我们需要注意以下几点：1. 阿贝折射仪的使用环境应保持干燥、清洁。
避免在潮湿、灰尘较多的环境中使用，以免影响测量结果。
2. 在测量过程中，要确保待测样品的质量和形状符合要求。
过于粗糙或形状不规则的样品可能会影响测量结果的准确性。
3. 阿贝折射仪的维护保养非常重要。
定期检查光学系统和机械系统的清洁程度，及时更换损坏的部件，可以保证仪器的长期稳定运行。
通过以上三个方面的介绍，相信大家对阿贝折射仪的使用方法有了更加清晰的认识。
希望大家能够认真学习和掌握这些知识，为自己的科研工作提供有力的支持。
祝愿大家在科研道路上取得更多的成果！。
阿贝折射仪WAYW标准操作规程
福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。
再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。
5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。
（若用乙醚或酒精清洗必须等干后再加入被测液体。
）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。
（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。
5.2.2 调节两反光镜使二镜筒视场明亮。
5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。
5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。
测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。
若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。
5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。
5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。
阿贝折射仪使用方法说明
阿贝折射仪使用方法说明阿贝折射仪使用与操作方法(一) 准备工作：(1)在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面加1~2滴溴萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转图七上小孔(16)内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与校正，使示值的起始误差降至最小(包括操作者的瞄准误差)。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
如果在日常的工作中，对所测量的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。
(2)每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚(1：4)的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。
(二) 测定工作：(1) 阿贝折射仪测定透明半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮(10)锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板(3)，合上反射镜(1)，调节目镜视度，使十字线成象清晰，此时旋转手轮(15)并在目镜视场中找到明暗分界线的位置，再旋转手轮(6)使分界线不带任何彩色，微调手轮(15)，使分界线位于十字线的中心，再适当转动聚光镜(12)此时目镜视场下方显示示值即为被测液体的折射率。
(2) 测定透明固体：被测物体上需要有一个平整的抛光面，把进光棱镜打开，在折射棱镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
(3) 测定半透明固体：被测半透明固体上也需要有一个平整的抛光面。
测量时将固体的抛光面用溴代萘沾在折射棱镜上，打开反射镜(1)并调整角度利用反射光束测量，具体操作方法同上。
(4) 阿贝折射仪测量蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要技术参数和规格
1. 折射率测量范围nD 1.3000-1.7000
2. 测量示值误差nD ±0.00002
3. 蔗糖溶液质量分数锤度Brix读数范围0~95%
4. 仪器外形尺寸100×200×240mm
5. 仪器重量 2.6kg
仪器结构
1.进光棱镜
2.折射棱镜
3.摆动反光镜
4.消色散棱镜组
5.望远物镜组
6.平行棱镜
7.分划板
8.目镜
9.读数物镜10.反光镜11.刻度板12.聚光镜
1与2之间有一微小均匀间隙，被测液体放此间隙内。
当光线射入1时便在其磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经过2产生一束折射角均大于临界面i的光线。
由3将此束光线射入消色散棱镜组4。
再由5将此明暗分界线成像与7上，分划板上有十字划线，通过8能看到下图像。
光线经12照明11，刻度板与13连成一体，同时绕刻度中心作回转运动。
通过10、9、6将刻度板上不同部位折射率示值成像与7，见下图下部分
操作步骤及使用方法
准备工作
1. 在开始测定前必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1-2滴溴代萘再贴上标准试样的抛光面当读数视场指示于标准试样上之
值时观察望远镜内明暗分界线是否在十字线中间若有偏差则用螺丝刀微量旋转小孔
内的螺钉带动物镜偏摆使分界线相位移至十字线中心。
通过反复地观察与校正。
使
示值的起始误差降至最小包括操作者的瞄准误差。
校正完毕后在以后的测定过程
中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器如对所测的折射率示值有怀疑时可按上述方
法进行检验是否有起始误差如有误差应进行校正。
2. 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面折射棱镜的抛光面及标准试样的抛光面用无水酒精与乙醚(1:1)的混合液和脱脂棉花轻擦干净以免留有其
他物质影响成相清晰度和测量准确度。
测定工作
1. 测定透明、半透明液体
将被测液体用干净滴管加在折射棱镜表面并将进光棱镜盖上用手轮锁紧要求液层
均匀充满视场无气泡。
打开遮光板合上反射镜调节目镜视度使十字线成相清
晰此时旋转手轮并在目镜视场中找到明暗分界线的位置再旋转手轮使分界线不带任
何彩色微调手轮使分界线位于十字线的中心再适当转动聚光镜此时目镜视场下
方显示的示值即为被测液体的折射率。
2. 测定透明固体
被测物体上需有一个平整的抛光面。
把进光棱镜打开在折射棱镜的抛光面加12滴
比被测物体折射率高的透明液体如溴代萘并将被测物体的抛光面擦干净放上去
使其接触良好此时便可在目镜视场中寻找分界线瞄准和读数的操作方法如前所述。
3. 测定半透明固体
用上法将被测半透明固体上抛光面粘在折射棱镜上打开反射镜并调整角度利用反射光束测量具体操作方法同上。
4. 测量蔗糖溶液质量分数
操作与测量液体折射率相同此时读数可直接从视场中示值上半部读了即为蔗糖溶液
质量分数。
5. 测定平均色散值
基本操作方法与测量折射率相同只是以两个不同方向转动色散调节手轮时使视场中
明暗分界线无彩色为止此时需记下每次在色散值刻度圈上指示的刻度值Z取其中平
均值再记下其折射率nD。
根据折射率nD
值在阿贝折射仪色散表的同一横行中找出
A和B值(若nD在表中二数值中间时用内插法示得)。
再根据Z值在表中查出相应的
a 值当Z30时a值取负值。
当Z30时a 取正值按照所求出的A、B、a值代入
色散值公式nF-nC=A+Ba就可求出平均色散值
6. 若需测量在不同温度时的折射率将温度计旋入温度计座中接上恒温器的通水管把恒温器的温度调节到所需测量温度接通循环水待温度稳定十分钟后即可测量。
维护与保养
为了确保仪器的精度防止损坏请用户注意维护保养特提出下列要点以供参考
1. 仪器应放置于干燥、空气流通的室内以免光学零件受潮后生霉。
2. 当测试腐蚀性液体时应及时做好清洗工作包括光学零件、金属件以及油漆表面防止侵蚀损坏。
仪器使用完毕后必须做好清洁工作。
3. 被测试样中不应有硬性杂质当测试固体试样时应防止把折射棱镜表面拉毛或产生压痕。
4. 经常保持仪器清洁严禁油手或汗手触及光学零件若光学零件表面有灰尘可用高级麂皮或长纤维的脱脂棉轻擦后用皮吹风吹去。
如光学零件表面沾上了油垢后应及时用酒精
乙醚混合溶液擦干净。
5.仪器应避免强烈振动或撞击以防止光学零件损伤及影响精度。
6. 本仪器折射棱镜中有通恒温水结构如需测定样品在某一特定温度下的折射率仪器可外接恒温器将温度调节到你所需温度再进行测量。
7. 计算机可用RS232连接线与仪器连接。
首先送出一个任意的字符然后等待接收信息。
参数波特率2400数据位8位停止位1位字节总长18。
仪器校正
仪器定期进行校准或对测量数据有怀疑时也可以对仪器进行校准。
校准用蒸馏
水或玻璃标准块。
如测量数据与标准有误差可用钟表螺丝刀通过色散校正手轮中的小
孔小心旋转里面的螺钉使分划板上交叉线上下移动然后再进行测量直到测数符
合要求为止。
样品为标准块时测数要符合标准块上所标定的数据。
如样品为蒸馏水时
温度（℃）折射率
（nD）平均色散
nF-nc
温度（℃）折射率
（nD）
平均色散
nF-nc
18 1.333160.0059825 1.332500.00596
19 1.333070.0059726 1.332400.00596
20 1.332990.0059727 1.332290.00595
21 1.332900.0059728 1.332170.00595
22 1.332800.0059729 1.332060.00594
23 1.332710.0059630 1.331940.00594
24 1.332610.0059631 1.331820.00594。
