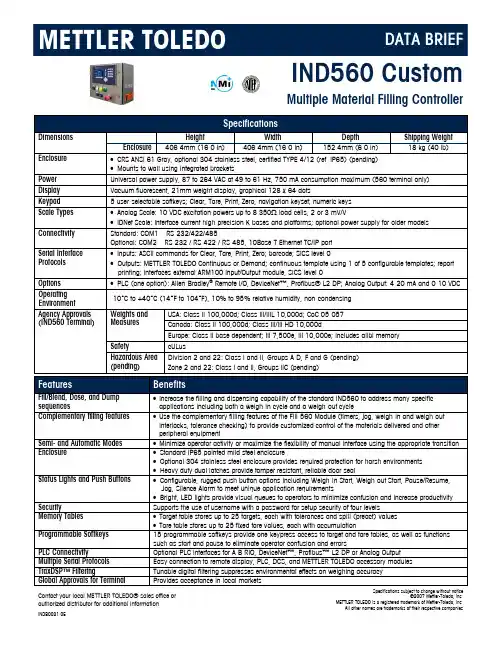

METTLER TOLEDO IND560 多材料自动装填控制器说明书
Contact your local METTLER TOLEDO® sales office or authorized distributor for additional informationSpecifications subject to change without notice©2007 Mettler-Toledo, Inc. METTLER TOLEDO is a registered trademark of Mettler-Toledo, Inc.All other names are trademarks of their respective companiesIND560 CustomMultiple Material Filling ControllerHeight Width DepthS hippingWeight DimensionsEnclosure 406.4mm (16.0 in) 406.4mm (16.0 in) 152.4mm (6.0 in) 18 kg (40 lb)Enclosure •CRS ANSI 61 Gray, optional 304 stainless steel, certified TYPE 4/12 (ref. IP65) (pending)•Mounts to wall using integrated bracketsPower Universal power supply, 87 to 264 VAC at 49 to 61 Hz, 750 mA consumption maximum (560 terminal only)Display Vacuum fluorescent, 21mm weight display, graphical 128 x 64 dotsKeypad 5 user-selectable softkeys; Clear, Tare, Print, Zero, navigation keyset; numeric keysScale Types •Analog Scale: 10 VDC excitation powers up to 8 350Ω load cells, 2 or 3 mV/V•IDNet Scale: interface current high-precision K bases and platforms; optional power supply for older modelsConnectivity Standard: COM1 – RS-232/422/485Optional: COM2 – RS-232 / RS-422 / RS-485, 10Base-T Ethernet TC/IP portSerial InterfaceProtocols•Inputs: ASCII commands for Clear, Tare, Print, Zero; barcode; SICS level 0•Outputs: METTLER TOLEDO Continuous or Demand; continuous template using 1 of 5 configurable templates; reportprinting; interfaces external ARM100 Input/Output module, SICS level 0Options •PLC (one option): Allen-Bradley® Remote I/O, DeviceNet™, Profibus® L2 DP; Analog Output: 4-20 mA and 0-10 VDCOperatingEnvironment-10°C to +40°C (14°F to 104°F), 10% to 95% relative humidity, non-condensingUSA: Class II 100,000d; Class III/IIIL 10,000d; CoC 05-057Canada: Class II 100,000d; Class III/III HD 10,000dWeights andMeasuresEurope: Class II base dependent; III 7,500e, III 10,000e; includes alibi memorySafety cULusAgency Approvals(IND560 Terminal)Hazardous Area(pending)Division 2 and 22: Class I and II, Groups A-D, F and G (pending)Zone 2 and 22: Class I and II, Groups IIC (pending)BenefitsFill/Blend, Dose, and Dumpsequences•Increase the filling and dispensing capability of the standard IND560 to address many specificapplications including both a weigh-in cycle and a weigh-out cycleComplementary filling features •Use the complementary filling features of the Fill-560 Module (timers, jog, weigh-in and weigh-outinterlocks, tolerance checking) to provide customized control of the materials delivered and otherperipheral equipmentSemi- and Automatic Modes •Minimize operator activity or maximize the flexibility of manual interface using the appropriate transitionEnclosure •Standard IP65 painted mild steel enclosure•Optional 304 stainless steel enclosure provides required protection for harsh environments•Heavy duty dual latches provide tamper resistant, reliable door sealStatus Lights and Push Buttons •Configurable, rugged push button options including Weigh-In Start, Weigh-out Start, Pause/Resume,Jog, Silence Alarm to meet unique application requirements•Bright, LED lights provide visual queues to operators to minimize confusion and increase productivitySecurity Supports the use of username with a password for setup security of four levelsMemory Tables •Target table stores up to 25 targets, each with tolerances and spill (preact) values•Tare table stores up to 25 fixed tare values, each with accumulationProgrammable Softkeys 15 programmable softkeys provide one-keypress access to target and tare tables, as well as functionssuch as start and pause to eliminate operator confusion and errorsPLC Connectivity Optional PLC interfaces for A-B RIO, DeviceNet™, Profibus™ L2 DP or Analog OutputMultiple Serial Protocols Easy connection to remote display, PLC, DCS, and METTLER TOLEDO accessory modulesTraxDSP™ Filtering Tunable digital filtering suppresses environmental effects on weighing accuracyGlobal Approvals for Terminal Provides acceptance in local marketsContact your local METTLER TOLEDO® sales office or authorized distributor for additional informationSpecifications subject to change without notice©2007 Mettler-Toledo, Inc. METTLER TOLEDO is a registered trademark of Mettler-Toledo, Inc.All other names are trademarks of their respective companiesTerm. Type Scale Type# ofoperatorsWiring andTagsSerial PLCInterfaceSoftwareVoltage forI/OARM100HazardousAreaEnclosure CustomC56 1, 4 0-9, A-K 0, 1 0, A 0, A, B,P, D F 0, 1, 2 0, 1, 2 0, 2 M, S 00-99C56 1 0 1 A 0 F 0 0 0 M 00OrderNumber DescriptionButtons(E-stop and Start included in all configurations)Status Lights00 Weigh In Start None01 Weigh In Start, Jog None24 Weigh In Start Feed, Fast Feed25 Weigh In Start, Jog, Weigh Out Start Feed Fast Feed26 Weigh In Start, Jog, Weight Out Start,PrintNone1 Analog4 IDNet71209095 Ethernet and 2 Serial Port Kit71209096 PROFIBUS® L2 DP Interface Kit, Panel Mount 71209098 ALLEN-BRADLEY™ RIO Interface Kit71209099 Analog Output Kit (4-20ma or 0 – 10V)72193580 DeviceNet™ Interface Kit64055811 Fill-560 Application Software71209352 ARM100 Remote I/O Relay Module72185046 IDNet Power Supply Adaptor Kit (for PIK-Brick weigh cells) 0-9, A-K Defines how many total operators are installed0 Pushbutton/light mounting only, no wiring or tags1 Factory wiring of operators and nameplate tags0 NoneA Ethernet TCP/IP Port and Two Serial Ports0 No output optionA Analog Output (4-20 mA or 0-10 V)B Allen-Bradley RIOP PROFIBUS L2 DP InterfaceD DeviceNet InterfaceF Fill560 Software0 110VAC1 220VAC2 24VDC0 No remote ARM100 installed1 1 x ARM100 installed (includes 24VDC PS)2 2 x ARM100 installed (includes 24VDC PS)0 Safe Area2 Class 1 Division 2 / Zone 22 (future)M Painted Mild SteelS 304 Stainless Steel。
皮带集控系统-皮带集控系统使用说明书
KHP251煤矿用带式输送机保护装置使用说明书（KHP251-00-SM）目录1 用途 (1)2 环境条件 (1)3 产品分类 (1)4 产品结构及原理 (2)4.1 产品组成 (2)4.2 电气原理 (2)5 安装、调试、操作及使用注意事项 (4)5.1 位置安装 (5)5.2 用户接线 (12)5.3 注意事项 (13)6故障分析与排除 (14)7主要设备组成 (14)8运输与储存 (15)9订货和服务 (15)安装使用产品前，应详细阅读使用说明书煤矿用带式输送机保护装置使用说明书1 用途KHP251煤矿用带式输送机保护装置（以下简称装置）主要用于煤矿井下的皮带自动化控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。
其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。
装置内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。
装置执行标准：GB3836-2010、Q/ZMD043－2012。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸危险的环境中；——周围介质无腐蚀性气体。
3 产品分类KH P 2514 产品组成及功能皮带保护登记序号矿用保护设备4.1 产品组成装置由显示控制箱、温度传感器、跑偏传感器、速度传感器、堆煤传感器、烟雾传感器、双向急停开关、横向撕裂传感器、洒水电磁阀组成。
4.2 主要功能4.2.1 采集功能4.2.1.1.1装置能够采集输送机工作状态、打滑传感器状态、跑偏传感器状态、烟雾传感器状态等。
4.2.1.1.2装置能够采集速度、轴温、煤位等模拟量状态。
4.2.2 保护功能4.2.2.1 打滑保护当输送带速度在10s内均在额定带速的50%～70%范围内，或输送机带速小于等于50%额定带速时，或输送机带速大于等于110%额定带速时，报警并停止输送机的运行。
IND560BC操作技术手册
本手册版权归梅特勒-托利多(常州)称重设备系统有限公司所有，未经许可不得翻 印、修改或引用！ METTLER TOLEDO 为梅特勒-托利多公司的注册商标！
警告
1、请专业人员调试、检测和维修系统。 2、请保持本设备良好接地。
注意
1、 严禁带电插拔。 2、 请先切断电源，再进行电气设备连接，检修。
2 操作.. .................................................................................................................5
2.1 面板布局 ................................................................................................................................ 5 2.2 状态与标识定义 .................................................................................................................... 5 2.3 常用功能键说明 .................................................................................................................... 6 2.4 基本操作 ................................................................................................................................ 8 2.5 快速配置控制系统 .............................................................................................................. 10
IND560参数设定
IND560参数设定IND560是Mettler Toledo公司推出的一款先进的工业智能终端，具有高度灵活性和可定制性。
该设备可用于各种工业应用，包括计量、称重、计数、配料和数据采集等。
通过合理的参数设置，可以使设备更好地满足用户的需求。
以下是IND560的一些重要参数设置及其说明：1.单元格和模块设置：IND560可以与各种类型的单元格和模块配对使用。
通过设置单元格和模块参数，可以确保设备正确地读取和处理输入信号，并提供准确的计量结果。
用户可以根据实际需求选择单元格和模块，并根据它们的特性设置相应的参数，例如最大载荷、输出信号类型和满量程值等。
2.计量设定：在进行计量应用时，IND560需要采集称重数据，并进行计算和数据处理。
通过计量设定参数，可以设置单位、净重和毛重计算、累计量和校准等。
用户可以根据具体应用需求，设置相应的计量设定参数，保证计量过程的精确性和可靠性。
3.数据采集和通信设置：IND560具有强大的数据采集和通信功能，可以与其他设备或系统进行数据交换和通信。
通过设置数据采集和通信参数，可以配置设备与其他设备或系统的接口类型、数据格式、传输协议和通信速率等。
用户可以根据实际需求，设置相关参数以实现设备之间的数据共享和交互。
4.触摸屏设置：5.安全设置：为确保设备和数据的安全性，IND560提供了各种安全设置选项。
用户可以设置访问权限、密码保护和操作限制等，以控制设备的使用和保护重要数据。
合理的安全设置可有效防止设备的滥用和未经授权的访问。
总结起来，IND560是一款高度灵活和可定制的工业智能终端。
通过合理的参数设置，可以使设备更好地满足用户的需求，并提供准确、可靠的计量和数据处理功能。
用户可以根据实际应用需求，灵活地设置单元格和模块参数、计量设定参数、数据采集和通信参数、触摸屏参数以及安全设置等，以实现最佳的使用效果。
输送机自动取样装置、称重式皮带给料机技术要求及规定
输送机自动取样装置、称重式皮带给料机技术要求及规定一、称重式皮带给料机技术要求及规定：1、机械部分技术要求：1.1秤体单元：称量框架选用双托辊全悬浮结构，采用平衡梁称重传感器连接。
1.2滚筒及张紧装置：从动滚筒在进料端调整张紧螺栓可使从动滚筒前后移动，调整皮带的张紧和垂度，避免皮带跑偏，同时皮带维护更容易。
1.3传动装置：传动部分包括电动机、高速比直联式专用减速机；设置挡偏辊，能有效防止皮带跑偏。
1.4自动贴合皮带清理装置：安装在输送机底面自动贴合皮带，利用橡胶刮板，自动清理皮带上的残留物料。
1.5测速传感器：连续测量电机转速，并及时将速度脉冲信号反馈到自动控制仪表，测速传感器安装从动滚筒上（如需配置）。
1.6压力传感器：采用平衡梁称重传感器，连续测量瞬时物料重量，并及时将压力信号(电压)反馈回自动控制仪表。
1.7自动控制仪表：根据重量及速度的信号采集，完成重量的积分运算及相关设备的联控及上位机通讯等。
1.8投标方须提供校秤使用的专用链码。
提供PLC控制程序和有效登录密码。
1.9称重式皮带给料机规格：CBL1200mm×3500mm。
2、电气部分控制要求：2.1电气部分包括控制柜和测量传感器。
2.2称重式皮带给料机控制柜中安装有PLC、称重控制仪表、电气控制元件、现场粉尘防爆就地操作箱，电机的启/停按钮、急停按钮、运行/停止/故障状态显示（LED）指示灯、远程/就地转换开关等。
2.3控制方式：能实现集中/就地控制。
2.4电子皮带秤秤体单元安装有采集速度的测速传感器和采集重量信号的压力传感器。
2.5配料PLC控制系统能精准控制称重式皮带给料机等设备的运行，根据物料实时流量，控制称重式皮带给料机的速度，达到物料流量的实时控制，实现物料重量的精准，精度达到±0.5%。
2.6称重PLC控制系统需预留接入备煤车间DCS控制系统的接口。
2.7称重PLC的CPU负荷率≤50%；控制系统由UPS电源供电，I/O配置20%预留量；2.8配料PLC控制系统以PROFINET、PROFIBUS-DP、MODBUS等方式接入到DCS。
IND560BC(皮带给料机控制器)
IND560BC皮带给料机控制器操作/技术手册© METTLER TOLEDO 2006METTLER TOLEDO版权所有。
未经书面许可不得翻印、修改或引用。
METTLER TOLEDO®是梅特勒-托利多（常州）称中设备系统有限公司的注册商标。
本产品执行标准：本产品已申请专利。
部分专利号：METTLER TOLEDO 保留修改本手册的权利注意：在操作和维修仪表前请仔细阅读本说明书。
妥善保管以备查阅。
1、引言11、1 什么是IND560BC？ (1)1、2 显示器、键盘 (1)1、3 显示参数的定义 (2)1、4 测量原理： (2)2、操作52、1 通电开机 (5)2、2 常规显示 (5)2、3 常规操作 (6)2、4 事件信息 (7)3、功能设置93、1 SCALE(静态标定) (9)3、1、1 Capacity&Increment（量程与分度） (9)3、1、2 Calibration（线性标定） (9)3、2 Belt Calibration (动态标定) (11)3、2、1 Beltcalibcount (11)3、2、2 Beltcalibweight： (13)3、2、3 BeltcalibMaterial (14)3、2、4 Beltanalogcalib (14)3、2、5 Beltsettingparam (15)3、2、6 Reset (18)3、3 Terminal (终端设置) (18)3、3、1 Users（用户） (18)3、3、2 Softkeys（自定义软键） (19)3、3、3 Reset（复位） (19)3、4 Communication (通讯设置) (19)3、4、1 Serial(串口) (19)3、4、2 Reset(复位) (20)4、外部控制 205、连续控制 216、批量控制 227、通讯 228、接口端子 248、接口端子 259、结构尺寸 251、引言1、1 什么是IND560BC ？IND560BC 是用于测量和控制给料系统的测量和计算系统。
IND560参数设定
IND560参数设定
1.称重单元：IND560可以根据需求选择不同的重量单位，包括千克、磅、盎司等。
2.精度设定：可以根据具体的称重需求设置精度级别，以确保称重结
果的准确性和稳定性。
3.净重/毛重功能：IND560可以设置为自动净重或毛重模式，根据具
体应用需求选择适合的模式。
4.连接方式：IND560支持多种数据通信协议，包括RS232、RS485、
以太网等，可以根据需要选择合适的连接方式。
5.数据输出设置：可以设置数据输出格式，包括ASCII码、二进制码等，以适应不同数据处理系统的要求。
6.越程报警：IND560可以设置在称重超出设定范围时触发报警，以
便及时发现异常情况。
7.超载报警：可以根据具体的称重范围设置超载报警的阈值，当超过
设定值时触发报警，以保护设备安全。
8.零点追踪：IND560具有精确的零点追踪功能，可以根据需要进行
零点校准，确保称重结果的准确性。
9.交互界面：IND560具有直观友好的用户界面，可以根据需要调整
参数设置，并提供详细的操作指南。
10.操作权限：可以通过设置密码或访问权限等方式对IND560的参数
进行保护，防止未经授权的操作和更改。
11.记录功能：IND560可以记录称重数据和操作日志，以便后续查询和分析。
12.显示设置：可以根据需要调整IND560显示屏的亮度、对比度等参数，以提高可视性。
