变阻器的原理及应用
变阻器九年级知识点

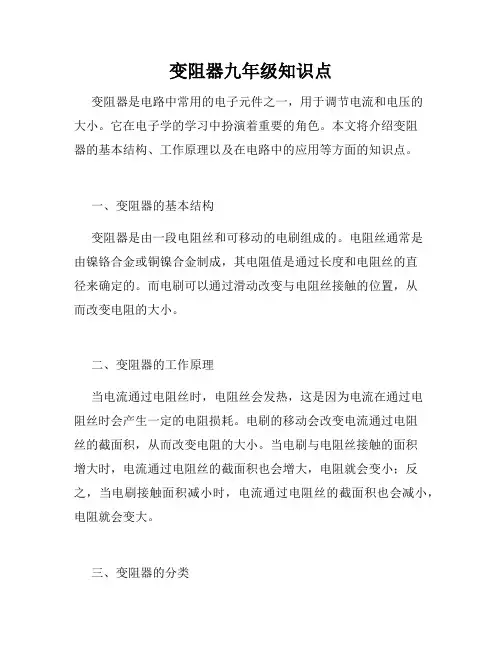

变阻器九年级知识点变阻器是电路中常用的电子元件之一，用于调节电流和电压的大小。
它在电子学的学习中扮演着重要的角色。
本文将介绍变阻器的基本结构、工作原理以及在电路中的应用等方面的知识点。
一、变阻器的基本结构变阻器是由一段电阻丝和可移动的电刷组成的。
电阻丝通常是由镍铬合金或铜镍合金制成，其电阻值是通过长度和电阻丝的直径来确定的。
而电刷可以通过滑动改变与电阻丝接触的位置，从而改变电阻的大小。
二、变阻器的工作原理当电流通过电阻丝时，电阻丝会发热，这是因为电流在通过电阻丝时会产生一定的电阻损耗。
电刷的移动会改变电流通过电阻丝的截面积，从而改变电阻的大小。
当电刷与电阻丝接触的面积增大时，电流通过电阻丝的截面积也会增大，电阻就会变小；反之，当电刷接触面积减小时，电流通过电阻丝的截面积也会减小，电阻就会变大。
三、变阻器的分类根据结构和用途的不同，变阻器可以分为可变电阻器和固定电阻器。
可变电阻器就是我们通常所说的变阻器，通过调节电刷的位置来改变电阻的大小。
而固定电阻器的电阻值是固定不变的，一般用于电路中固定电阻的需求。
四、变阻器的应用1. 照明调光：变阻器可以用来调节灯的亮度，通过改变电阻的大小来控制电流的大小，从而实现灯光的明暗调节。
2. 电流限制：在电子设备中，变阻器可以用来限制电流的大小，起到保护电路的作用。
通过调节电阻的大小，可以控制电流在一定范围内。
3. 温度控制：变阻器可以用来控制电热器的温度，通过改变电阻的大小来调节电流的大小，从而控制电热器的加热程度。
五、注意事项1. 使用变阻器时，应注意防止过载。
过高的电流可能会导致变阻器损坏或烧毁。
2. 变阻器在调节电阻时，应避免频繁地来回滑动电刷，以免引起电刷和电阻丝的磨损。
3. 定期检查变阻器的接触部分是否松动，以免影响其正常工作。
总结：变阻器是电子电路中常用的元件，可以通过改变电阻的大小来调节电流和电压的大小。
通过本文的介绍，我们了解了变阻器的基本结构、工作原理以及在电路中的应用。
变阻器的使用
3、滑动变阻器的符号：
4、结构示意图
5、实验： 探索有效连接方法
滑动变阻器的 有效接线方法:
一上一下
M
NHale Waihona Puke （四）其他变阻器 旋钮型变阻器
旋钮型变阻器
一、生活中的电阻器
二、滑动变阻器 1、原理
2、构造
3、使用方法
2、提出问题: 灯光的亮暗、声音的强弱是怎么控 制的？ 3、演示： 模拟灯光的调节。注意观察电流 表的示数如何变化时灯是变亮的？
4、得出结论：
通过调节流过电灯的电流的大小来调 节灯泡亮暗。电流增大，电灯 变亮 ； 电流减小，电灯 变暗 。
请同学们思考： 改变导体的电阻有哪些方法？
最方便的是哪种？
改变导体的长度、横截面积、 和材料，其中最简便的是改变导体 的长度。
滑动变阻器
1、结构：
②
⑤
④
①支架 ③ ① ②瓷筒 ③线圈：表面涂有绝缘漆的电阻较大的合金线绕成 的线圈 ④金属棒：棒上套有可以滑动的接触器。 ⑤接触器：有金属滑片 。 A、B、C、D是四个接线柱。
2、变阻原理：
滑动变阻器
改变有效长度 改变电阻大小 改变电流大小
（一）生活中的电阻器（电阻） 各种电阻：
1、电阻的作用：控制电路中的电流大小。
2、电阻的符号： 3、改变电阻的大小，可以改变电流的 大小。生活中需要使用变阻器。 思考：请你举一些实例说明通过改变 电阻的大小，而改变电流的大小。
（二）滑动变阻器
演示：
思考：
1、创设情景: 灯光变亮、变暗，声音变强变弱。
人教版九年级物理第十六章第4节16.4变阻器教案
教案：人教版九年级物理第十六章第4节16.4变阻器一、教学内容1. 变阻器的概念：介绍变阻器的作用、种类和结构。
2. 变阻器的工作原理：讲解变阻器是通过改变接入电路的电阻丝的长度来改变电阻的原理。
3. 变阻器的应用：举例说明变阻器在实际生活中的应用，如调节灯光亮度、音量等。
二、教学目标1. 让学生了解变阻器的概念、种类和结构，认识变阻器在实际生活中的应用。
2. 使学生掌握变阻器的工作原理，能运用变阻器解决实际问题。
3. 培养学生的动手操作能力，提高学生对物理现象的观察和分析能力。
三、教学难点与重点1. 教学难点：变阻器的工作原理，如何运用变阻器解决实际问题。
2. 教学重点：掌握变阻器的概念、种类和结构，认识变阻器在实际生活中的应用。
四、教具与学具准备1. 教具：变阻器、电源、导线、开关、灯泡等。
2. 学具：每个学生准备一个变阻器，用于课堂实践操作。
五、教学过程1. 引入：通过生活中常见的灯光调节现象，引导学生思考如何实现灯光亮度的调节。
2. 讲解：介绍变阻器的概念、种类和结构，讲解变阻器的工作原理。
4. 应用：举例说明变阻器在实际生活中的应用，如调节音量、相机焦距等。
5. 讨论：引导学生思考如何运用变阻器解决实际问题，如设计一个调节音量的电路。
六、板书设计1. 变阻器的概念、种类和结构2. 变阻器的工作原理：改变电阻丝的长度，改变电阻3. 变阻器的应用：调节灯光亮度、音量等七、作业设计1. 请列举生活中你见过的变阻器的应用实例。
2. 画出一个简单的调节音量的电路图。
八、课后反思及拓展延伸1. 课后反思：本节课通过实践操作，让学生掌握了变阻器的概念、种类和结构，了解了变阻器的工作原理和应用。
但在教学过程中，要注意引导学生思考变阻器在其他领域的应用，拓宽学生的视野。
2. 拓展延伸：研究变阻器在其他领域的应用，如电子设备、工业生产等。
探讨如何设计和制作一个变阻器，以满足特定领域的需求。
重点和难点解析：变阻器的工作原理及应用一、变阻器的工作原理变阻器是利用改变接入电路中电阻丝的长度来改变电阻的原理工作的。
人教版物理九年第16章第4节《变阻器》教案
人教版物理九年第16章第4节《变阻器》教案一、教学内容本节课选自人教版物理九年级第16章第4节，主要内容包括：变阻器的定义、原理、种类及在电路中的应用。
具体涉及教材的章节如下：1. 第十六章第四节：变阻器的概念及原理。
2. 第十六章第五节：变阻器的种类及连接方式。
3. 第十六章第六节：变阻器在电路中的应用。
二、教学目标1. 让学生了解变阻器的定义、原理、种类，掌握变阻器在电路中的应用。
2. 培养学生动手操作、观察、分析、解决问题的能力。
3. 培养学生的团队合作精神，提高学生的沟通与交流能力。
三、教学难点与重点1. 教学难点：变阻器原理的理解，变阻器在电路中的应用。
2. 教学重点：变阻器的定义、种类，变阻器的连接方式。
四、教具与学具准备1. 教具：演示用变阻器、电流表、电压表、导线、电池等。
2. 学具：每组一个变阻器、电流表、电压表、导线、电池等。
五、教学过程1. 实践情景引入（5分钟）利用一个简单的电路，展示变阻器的作用，引导学生观察、思考。
2. 知识讲解（15分钟）（1）介绍变阻器的定义、原理。
（2）讲解变阻器的种类及连接方式。
（3）分析变阻器在电路中的作用。
3. 例题讲解（10分钟）通过一个具体实例，讲解变阻器在电路中的应用，引导学生学会分析问题。
4. 随堂练习（10分钟）让学生动手操作，连接一个含有变阻器的电路，观察并记录电流、电压的变化，培养学生的动手能力。
5. 小组讨论（10分钟）六、板书设计1. 变阻器的定义、原理。
2. 变阻器的种类、连接方式。
3. 变阻器在电路中的作用。
七、作业设计1. 作业题目：（1）解释变阻器的原理。
（2）列举三种变阻器的种类，并说明其连接方式。
（3）设计一个含有变阻器的电路，并说明其作用。
答案：（1）变阻器的原理是改变电阻丝的长度，从而改变电阻值。
（2）三种变阻器：滑动变阻器、旋转式变阻器、数字式变阻器。
连接方式：串联、并联。
（3）示例：一个简单的照明电路，通过变阻器调节亮度。
初三物理变阻器知识点解析
初三物理变阻器知识点解析变阻器可以调节电阻大小的装置，接在电路中能调整电流的大小。
今天我要与大家分享的是：初三物理《变阻器》的知识点解析。
具体内容如下:一般的变阻器用电阻较大的导线(电阻线)和可以改变接触点以调节电阻线有效长度的装置构成。
作用：1、限制电流，保护电路 2、改变电路中电压的分配。
滑动变阻器滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流大小。
滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，电阻杆一般是电阻小的金属，所以电阻丝越长，电阻越大，电阻杆越短，电阻越小。
电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A、B两个接线柱上。
滑片P通过金属杆和接线柱C相连，滑片移动到不同位置时，A、C两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。
一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置组成。
滑动变阻器构造:1.接线柱 2.滑片 3. 线圈4.金属杆 5.瓷筒。
原理：金属杆电阻小，电流顺着划片从金属丝流过从而改变了电阻丝接入电路的长度，也改变了电阻的大小。
滑动变阻器的电阻丝绕在绝缘瓷筒上，大部分滑动变阻器电阻丝为镍铬合金丝,电阻丝外面涂有绝缘层。
电阻箱滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。
如果需要知道连入电路的电阻的阻值，就要用电阻箱。
所以，电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。
它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。
电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的。
电阻箱的使用使用时，把两个接线柱接入电路，调节旋盘就能得到0~nx(n个x，n为旋钮的个数)欧之间的任意阻值。
各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。
九年级物理《变阻器》知识点解析
变阻器是一种用来调节电阻值的电子元件，广泛应用于电路中。
它由一定数量的固定电阻和一定数量的变阻器组成，可以通过调节变阻器的电阻值来改变电路中的电流、电压和功率。
1.变阻器的基本结构和工作原理变阻器由可调节的电阻器和固定的电阻器组成。
可调节电阻器通常采用滑动变阻器或旋钮变阻器的形式，可以通过手动操作改变电阻值。
固定电阻器则具有固定的电阻值，不可调节。
变阻器的工作原理是通过改变电路中的电阻值来改变电流、电压和功率。
电阻器的电阻值与电流和电压成正比，即随着电阻值的增加，电流和电压会减小；反之，电阻值减小，电流和电压会增大。
利用这个原理，可以通过调节变阻器的电阻值来控制电路中的电流和电压。
2.变阻器的应用变阻器具有广泛的应用领域，包括电子设备、通信设备、自动控制系统等。
以下是一些常见的应用场景：2.1电流控制：通过调节变阻器的电阻值，可以控制电路中的电流大小。
这在电路设计中非常重要，因为有些电路中要求电流达到特定的数值，而变阻器可以提供这个功能。
2.2电压调节：变阻器也可以用来调节电路中的电压大小。
通过改变电阻值，可以使电压升高或降低。
2.3电阻测量：变阻器可以用来测量电路中的电阻值。
通过与待测电阻串联或并联，可以通过调节变阻器的电阻值来使电路中的电流或电压发生变化，从而得到电路中的电阻值。
2.4功率限制：有些电路中，为了保护元件或防止过载，需要限制功率的大小。
通过变阻器，可以调节电路中的电流和电压，从而限制功率的大小。
3.变阻器的注意事项在使用变阻器时，需要注意以下几点：3.1适配电阻范围：不同的变阻器有不同的电阻范围，要根据实际需求选择适合的变阻器。
3.2避免过载：变阻器也有一定的功率限制，不能超过其额定功率。
如果超过额定功率，可能会导致变阻器损坏。
3.3防止过热：在使用变阻器时，要注意控制电流和电压大小，避免变阻器产生过多的热量，以免引发安全问题。
3.4正确连接：变阻器在电路中的连接方式有串联和并联两种。
九年级物理的变阻器知识点
九年级物理的变阻器知识点变阻器是九年级物理中的一个重要知识点，它在电路中起着关键的作用。
变阻器是一种电阻可以改变的元器件，通过调节变阻器的阻值，我们可以有效地控制电路中的电流和电压。
一、变阻器的基本原理变阻器的原理很简单，通过改变电阻值来改变电路的电流和电压。
它由一个可转动的滑动触点和一个固定的电阻组成。
当滑动触点接触电阻的不同位置时，电流会在电阻中形成不同的路径，从而改变整个电路的电阻值。
二、变阻器的分类根据变阻器的结构和使用方式，可以将变阻器分为两种类型：可变电阻器和电位器。
可变电阻器通常用于电路中的一部分，它们的主要作用是调节电流或电压值。
而电位器则是一种专门用于控制电流或电压的元件，它通常用于精确控制电路中的参数值。
三、变阻器的用途变阻器在电路中有着广泛的应用。
下面我将介绍变阻器在三个常见电路中的使用。
1. 亮度调节电路在家居照明中，我们经常会使用亮度可调的灯具。
这些灯具通常采用了变阻器的原理。
通过调节变阻器的阻值，我们可以改变灯的亮度。
这样，我们就可以根据需要来调整光线的亮度，从而满足不同的用途和需求。
2. 音量调节电路变阻器也广泛应用于音响设备中的音量调节电路。
通过调节变阻器的阻值，我们可以控制声音的大小。
这样，我们就可以根据实际情况来调整音响设备的音量，从而提供更好的听觉体验。
3. 传感器电路动态传感器电路是另一个重要应用领域。
传感器通常用于测量和检测环境中的物理量。
通过使用变阻器，我们可以根据传感器的测量结果来改变电路中的参数，从而实现自动控制和调节。
四、变阻器使用中的注意事项在使用变阻器时，我们需要注意以下几点。
1. 阻值选择在选择变阻器时，我们应根据实际需要来选取合适的阻值范围。
过大或过小的阻值都可能导致电路无法正常工作。
2. 外部环境影响变阻器的阻值受到温度、湿度和颜色等因素的影响。
在实际应用中，我们需要考虑这些因素，并采取相应的措施来保证变阻器的正常工作。
5. 结束语通过本文的介绍，我们了解了变阻器的基本原理、分类和应用。
八年级上册科学书第140页滑动变阻器应用的实验电路结论
八年级上册科学书第140页滑动变阻器应用的实验电路结论摘要：一、滑动变阻器原理简述二、滑动变阻器在实验电路中的应用1.电流调节2.电压调节3.保护电路三、滑动变阻器使用注意事项四、实验电路结论总结正文：滑动变阻器是电子电路中常见的一种元件，它具有良好的可调性、可靠性以及广泛的应用范围。
在八年级上册科学书第140页的实验电路中，我们可以看到滑动变阻器的身影。
本文将简要介绍滑动变阻器的原理、在实验电路中的应用，以及使用注意事项。
一、滑动变阻器原理简述滑动变阻器主要由电阻体、滑动触点和外壳组成。
电阻体通常为线绕型，当滑动触点在电阻体上滑动时，电路中的电阻值就会发生变化。
从而达到调节电流和电压的目的。
二、滑动变阻器在实验电路中的应用1.电流调节：在实验电路中，滑动变阻器可以用来调节电流的大小。
通过改变电阻值，使得电流在合适的范围内流动，以满足实验需求。
2.电压调节：滑动变阻器还可以调节电路中的电压。
当滑动触点位于电阻体的高电压端时，电路中的电压较高；反之，电压较低。
3.保护电路：滑动变阻器具有一定的保护作用。
当实验电路中的电流或电压超过设备所能承受的极限值时，滑动变阻器可以起到限流、限压的作用，防止设备受损。
三、滑动变阻器使用注意事项1.选用合适的滑动变阻器：根据实验电路的需求，选择适当电阻值、电流容量和电压等级的滑动变阻器。
2.接线正确：确保滑动变阻器的接线正确无误，避免短路和故障。
3.注意散热：长时间大电流运行时，滑动变阻器可能会产生较多的热量，需注意散热，以免过热损坏。
四、实验电路结论总结滑动变阻器在实验电路中发挥着重要作用，通过对电流、电压的调节，满足了实验需求，同时也具有一定的保护作用。
变阻器教案
变阻器教案教案变阻器原理与应用一、教学目标1.让学生理解变阻器的定义、原理和分类。
2.培养学生动手操作变阻器的能力，学会使用变阻器改变电路中的电阻。
3.使学生了解变阻器在实际应用中的作用，培养学生理论联系实际的思维习惯。
二、教学内容1.变阻器的定义与原理2.变阻器的分类与结构3.变阻器的使用方法4.变阻器的应用实例三、教学重点与难点1.教学重点：变阻器的原理、分类、使用方法及应用。
2.教学难点：变阻器的工作原理及其在实际应用中的操作。
四、教学过程1.导入新课：通过提问方式引导学生回顾电阻的概念，引出变阻器。
2.讲解变阻器的定义与原理：1)变阻器的定义：变阻器是一种可以改变自身电阻值的电子元件。
2)变阻器的原理：通过改变电阻线的长度或横截面积，从而改变电阻值。
3.讲解变阻器的分类与结构：1)按照工作原理分为：滑动变阻器、旋转式变阻器、电位器等。
2)按照结构分为：线绕式变阻器、碳膜式变阻器、金属膜式变阻器等。
4.讲解变阻器的使用方法：1)连接方法：将变阻器串联在电路中，根据需要调整变阻器的电阻值。
2)调整方法：通过滑动变阻器的滑动触点或旋转式变阻器的旋钮来改变电阻值。
5.讲解变阻器的应用实例：1)调节音量：电位器在收音机、音响等设备中的应用。
2)调节亮度：滑动变阻器在台灯、电子秤等设备中的应用。
3)温度控制：热敏变阻器在电热水器、空调等设备中的应用。
6.实践操作：让学生动手操作变阻器，观察变阻器对电路中电流、电压的影响。
7.总结与拓展：总结变阻器的原理、分类、使用方法及应用，引导学生思考变阻器在其他领域的应用。
五、作业布置1.请学生结合实际生活，列举至少三个使用变阻器的场景。
2.请学生思考如何利用变阻器设计一个简单的调光电路。
六、教学反思本节课通过讲解变阻器的原理、分类、使用方法及应用，使学生掌握了变阻器的基本知识。
在实践操作环节，学生动手操作变阻器，观察变阻器对电路的影响，提高了学生的动手能力。
在拓展环节，引导学生思考变阻器在其他领域的应用，培养了学生的创新意识。
变阻器改变电阻大小的原理
变阻器改变电阻大小的原理变阻器是一种可以改变电阻大小的电子元件。
它有许多应用，例如用于电路调节、信号调整和传感器等。
变阻器可以通过改变电路中的电阻值来控制电流和电压的大小，从而实现对电路性能的调节。
变阻器的原理是通过调节电阻器内部材料的物理特性来改变电路的电阻。
电阻器通常由一个或多个电阻片组成，电阻片上有一个或多个滑动引脚，通过滑动引脚的位置改变电流通路的长度，从而改变整体电阻。
最常见的变阻器是可变电阻器，它通常由一个固定电阻和一个滑动齿轮组成。
固定电阻是一个固定不变的电阻值，而滑动齿轮可以通过旋转或滑动来改变与固定电阻的连接部分。
当滑动齿轮靠近固定电阻时，电流通过的路径长度变短，电阻变小；当滑动齿轮远离固定电阻时，电流通过的路径长度变长，电阻变大。
变阻器的原理可以通过电流密度和电阻材料的特性来解释。
电流密度是指单位面积内电流通过的数量，而电阻材料的特性是指材料对电流的阻碍程度。
在一个均匀导电材料中，电流的流动会遇到阻力，也就是电阻。
电阻值可以由导电材料的特性和电流通过的路径长度来确定。
当电流通过变阻器时，电流密度是均匀分布在电阻材料内的。
当调节滑动引脚的位置时，电流通过的路径长度会发生变化，导致整体电阻值的改变。
在调节电阻器时，实际上是改变电流通过的路径长度，从而改变电流通过电阻材料的数量。
路径长度缩短时，电阻减小，电流增大；路径长度增大时，电阻增大，电流减小。
此外，在变阻器工作的过程中，还要考虑电阻材料的温度效应。
不同的电阻材料在温度变化时，其电阻值也会有所不同。
温度越高，电阻材料的电阻值越高；温度越低，电阻材料的电阻值越低。
因此，当使用变阻器时，还要考虑温度对电阻值的影响，以保证电路的稳定性。
总之，变阻器通过改变电路中电阻值的大小来调节电流和电压的大小。
它的原理是通过调节电流通过的路径长度来改变电路的电阻。
变阻器的原理基于电流密度和电阻材料的特性，通过改变电阻材料的长度来改变电流通过的路径长度，从而改变整体电阻值。
九年级物理变阻器知识点
九年级物理变阻器知识点1. 引言物理学中，变阻器是一种用于控制电路中电阻的器件。
它可以调整电流的大小，从而对电路的运行产生重要影响。
本文将介绍九年级物理中关于变阻器的基本知识点。
2. 变阻器的定义与分类变阻器是一种电阻值可调的电阻器件，它可以根据需要改变电阻的大小。
根据结构和工作原理的不同，变阻器可以分为以下几类：- 旋转变阻器：通过旋转可调节电阻值，常用于音量控制器等场合。
- 滑动变阻器：通过滑动控制滑片位置来改变电阻值，常见于电子尺、电子血压计等设备。
- 数字变阻器：通过数字电路产生不同电阻值，适用于数字控制系统。
3. 变阻器的原理变阻器的原理基于电阻的物理特性。
电阻是指电流通过导体时所遇到的阻碍程度。
变阻器是通过改变其内部电路中的阻性元件来改变整体电阻值。
通常，阻性元件可以是导电物质、半导体或导体的一部分。
4. 变阻器的应用变阻器在电路设计和电子设备中广泛应用。
以下是一些常见的应用场景：- 电子设备调节：变阻器用于调整电子设备的音量、亮度等参数。
- 模拟电路设计：变阻器可以用于模拟信号的调节和控制。
- 传感器电路：变阻器用于传感器电路中的信号调节和灵敏度控制。
- 功率控制：变阻器可以用于调整电源输出的电流大小，实现功率的控制。
5. 变阻器的特点与注意事项- 热耗散：变阻器在工作过程中会产生热量，需要注意散热问题，以免影响其性能和寿命。
- 精度与稳定性：不同类型的变阻器具有不同的精度和稳定性，需要根据具体需求选择合适的类型。
- 阻值范围：不同变阻器的阻值范围不同，需根据电路设计要求选用合适的变阻器。
6. 结论变阻器作为一种电阻可调的器件，在九年级物理学中占有重要地位。
通过了解其定义、分类、原理、应用以及特点与注意事项，我们能够更好地理解和应用变阻器的知识，为日后的学习和实践打下坚实基础。
请注意，以上每个小节的标题仅作为提示，实际正文中不出现。
本文介绍了九年级物理中有关变阻器的基本知识点，希望能对您的学习有所帮助。
变阻器初中知识点
变阻器初中知识点在初中物理学习中，变阻器是一个重要的知识点，也是实验中常用的元器件之一。
在本文中，我们将从什么是变阻器、它的原理、种类和用途等角度来深入探讨这个话题。
什么是变阻器？变阻器是一种电性元器件，它可以改变它的阻值，即改变电路中的电阻大小。
它可以通过旋转或拉动它的滑动触点，在不同位置处具有不同的电阻值，从而提供了电路中可变的电阻。
变阻器是一种非常重要的元器件，广泛应用于电子工业、仪器仪表、自动控制等领域。
变阻器的原理变阻器的变阻原理非常简单。
它是一种由一段炭质、金属或半导体材料做成的电阻器，通常采用两个端点和一个可移动的滑动触点。
当滑动触点移动时，它会改变电阻器所连接电路的电阻值。
当滑动触点滑动到电阻器的一端时，与电阻器并联的电阻为0，此时通过具有很小电阻的线路，电流流经滑动触点和电阻器的另一端。
这样，整个电路的电阻被减小到一个最小值。
当滑动触点向另一端移动时，电阻值会逐渐增加，直到滑动触点到达电阻器的另一端，此时电阻器的总电阻相当于电阻器的电阻值R（即滑动触点到另一端的距离）。
变阻器的种类根据结构和原理的不同，变阻器可以分为以下几种：1. 线性电位器或可变电阻式电位器线性电位器或可变电阻式电位器是一种常见的变阻器，它是由一条长长的抗性电路图所组成。
电阻电路和电位器通常都是直线，这就是线性电位器的名称来源。
当滑动触点在滑动电导面上滑动时，滑动电导面的电导发生参数变化，从而发生电阻变化。
线性电位器通常被用作音量控制器、光强控制器、温度控制器、水位控制器等。
2. 线性电阻器线性电阻器是由一条粗长的、固定的电阻线构成的，它的两端分别引出正负两极，中间穿过一条滑动电导线。
滑动电导线的电导在滑动电导线上滑动时发生变化，从而改变电路中的电阻。
线性电阻器通常被用于控制电流大小，例如各种电动机和变压器的自动调整和自动控制。
3. 容性变阻器容性变阻器是一种用于调节电源电压、保护电器的电器器件，它具有阻抗变化的功能。
变阻器课件
xx年xx月xx日
contents
目录
• 变阻器概述 • 变阻器基本原理 • 变阻器应用 • 变阻器电路符号 • 变阻器故障排查 • 变阻器选用与安装
01
变阻器概述
变阻器定义
定义1
变阻器是一种可以改变电阻值的电器设备，通过改变电阻丝 的长度、横截面积、材料或温度等方式来实现电阻值的调节 。
定义2
变阻器是一种电子元件，它可以改变交流电的电压和电流， 常用于电路的调节和保护。
变阻器类型
1 2
滑动变阻器
通过滑动电阻丝的端点来改变电阻值，通常用 于可变分压电路和信号调节电路中。
贴片变阻器
将电阻丝封装在小型贴片元件中，具有体积小 、精度高的优点，常用于便携式电子设备中。
3
插脚变阻器
一种体积较大、精度较低的变阻器，常用于家 庭和工业电路中。
摄像机
总结词
将图像信号转换为电信号，实现图像的传输和记录。
详细描述
在摄像机中，变阻器被用来将图像信号转换为电信号。当光线通过摄像机的镜头时，会照射在感光元件上并引 起光电效应，从而产生电信号。这个电信号可以进一步处理并驱动变阻器工作，以实现图像信号的传输和记录 。同时，变阻器也可以被用来调节摄像机的镜头光圈，以适应不同的光照条件。
变阻器作用
调节电流
通过改变电阻值，可以调节流过电 路的电流大小。
保护电路
在电路中串联或并联一个变阻器， 可以保护电路中的其他元件不受过 电流的损害。
信号处理
在模拟电路中，变阻器可以用于信 号的调节、放大和滤波等处理。
温度控制
一些特殊的变阻器可以通过感应温 度的变化来改变电阻值，常用于温 度补偿和控制系统。
使用万用表等测量仪表时，应按照 正确的方法和步骤进行操作，以避 免误操作对测量结果造成影响。
滑动变阻器的原理与应用
滑动变阻器的原理与应用一、滑动变阻器的原理滑动变阻器（Sliding Rheostat）是一种可以改变电阻大小的电子元件，通过滑动可调节电阻值的滑动杆来控制电流或电压的大小。
它主要由外壳、滑动杆、固定触点和可动触点等组成。
滑动变阻器的原理基于电阻的变化，电阻是导体对电流流动的阻碍程度。
滑动变阻器的内部是一条由耐磨材料制成的可导电的杆状电阻体，通过滑动杆与固定触点和可动触点的接触来改变电流的流动路径长度，从而改变电阻值。
当滑动杆与可动触点接触的位置越靠近固定触点，电流通过的路径长度就越短，电阻值就越小；反之，当滑动杆与可动触点接触的位置越远离固定触点，电流通过的路径长度就越长，电阻值就越大。
二、滑动变阻器的应用滑动变阻器广泛应用于电子电路中的电流或电压调节，以及电阻测量等领域。
以下是滑动变阻器的一些常见应用：1. 电流调节滑动变阻器可以通过调节电阻值来控制电流的大小，常见应用于电流调节电路中。
例如，在LED灯的亮度调节电路中，通过滑动变阻器调节电流，可以控制LED灯的亮度。
2. 电压调节滑动变阻器可以通过调节电阻值来调节电压的大小，常见应用于电压调节电路中。
例如，在直流稳压电源中，通过滑动变阻器调节输出电压的大小，可以实现对电路中其他元件的保护。
3. 电阻测量滑动变阻器可以作为测量电路中的一个电阻测量元件。
通过滑动变阻器可以调节电阻值，将待测电阻与滑动变阻器串联，通过测量电路中的电流、电压变化，计算待测电阻的阻值。
4. 信号调节滑动变阻器可以调节信号的强弱或频率，常见应用于音频电路或通讯电路中。
例如，在音量控制电路中，通过滑动变阻器调节输入信号的强度，可以控制音量的大小。
5. 控制器件的运动滑动变阻器可以用作控制器件的运动，通过改变电阻值来调整控制器件的位置或速度。
例如，在电机驱动电路中，通过滑动变阻器调节电流大小，可以控制电机的启动、停止、速度等。
三、总结滑动变阻器是一种通过调节电阻值来控制电流或电压的电子元件。
九年级全一册物理变阻器知识点
九年级全一册物理变阻器知识点在九年级物理课程中，我们学习了许多关于电力和电路的知识。
其中一个重要的主题是电阻器，特别是变阻器。
变阻器是一个非常有用的电子元件，它可以改变电路中的电流和电压。
一、什么是变阻器？变阻器是一种通过改变电阻大小来控制电流和电压的电子元件。
它由一个可变电阻和一个滑动接点组成，通过滑动接点的位置来改变电阻值。
变阻器通常用来调节电路中的电阻，以便实现所需的电流和电压。
二、变阻器的原理变阻器的工作原理基于电阻和电流之间的关系。
根据欧姆定律，电流是通过电阻的比例，而电阻则是与电阻器的长度成反比。
通过改变电阻器的长度，我们可以改变电流的大小。
这就是变阻器的原理。
三、变阻器的类型根据不同的应用需求，变阻器可以分为线性变阻器和非线性变阻器。
1. 线性变阻器线性变阻器是最常见的变阻器类型。
它的电阻值随着滑动接点位置的改变而线性变化。
这意味着当滑动接点移动一定距离时，电阻值也会按相同的比例改变。
2. 非线性变阻器非线性变阻器的电阻值变化不是线性的。
它们的电阻随着滑动接点位置的变化而非线性地变化。
非线性变阻器在某些特定的应用中非常有用，比如音量调节器等。
四、变阻器的应用变阻器在电子设备和电路中有许多应用。
以下是一些常见的应用：1. 电流控制当我们需要控制电路中的电流时，可以使用变阻器来调节电流的大小。
通过改变变阻器的电阻值，我们可以增加或减少电路中的电流。
2. 电压控制变阻器还可以用于控制电路中的电压。
通过改变电阻，我们可以改变电路中的电压，以满足特定的需求。
3. 信号调节变阻器也用于调节信号的强弱。
在一些电子设备中，我们需要调节输入或输出信号的大小，以适应不同的环境或需求。
5. 电子仪器变阻器在许多电子仪器中也起着重要的作用。
例如，它们在电流表和电压表中用于校准和调节。
在我们的日常生活中，变阻器是不可或缺的电子元件。
无论是在电子设备中还是在家庭电路中，我们都可以看到它们的身影。
对于学习物理的学生来说，了解变阻器的工作原理和应用非常重要，因为它们是我们理解电路和电子设备的关键。
初三变阻器知识点总结
初三变阻器知识点总结一、基本概念和原理变阻器是一种能够改变电阻值的电器元件。
它通常由一条可调节的电阻丝和带有一个移动触点的滑动触点或旋钮组成。
当触点移动时，电阻的值也会随之变化。
变阻器有许多不同的类型，但它们的工作原理基本相同。
其中，最常见的是电位器和电阻器。
电位器是一个可变电阻器，用于调节电流和电压，以及用于测量电阻。
电阻器是一个固定电阻器，用于限制电流和降低电压。
二、结构和分类1. 电位器电位器是一种可变电阻器，由可调节的电阻丝和一个带有移动触点的滑动触点组成。
根据结构形式，电位器可以分为旋钮式电位器和滑动式电位器两种。
旋钮式电位器的触点是一个可旋转的旋钮，通过旋钮的旋转来改变电阻值。
滑动式电位器的触点则是一个可以沿着电阻丝上滑动的滑动触点，通过滑动来改变电阻值。
2. 电阻器电阻器是一种固定电阻器，其电阻值不能调节。
根据电阻值的大小，电阻器可以分为固定电阻器和可变电阻器两种。
其中，固定电阻器的电阻值是固定不变的，而可变电阻器的电阻值可以通过某种方式进行调节。
3. 滑动电阻器滑动电阻器是一种特殊类型的变阻器，它由一个可以在电阻丝上滑动的滑动触点和固定电阻丝组成。
滑动电阻器可以通过触点的位置来改变电阻值。
4. 多圈电阻器多圈电阻器是一种带有多个电阻丝的电阻器，可以通过旋钮转动来选择不同的电阻值。
5. 光敏电阻器光敏电阻器是一种利用光敏效应来改变电阻值的电阻器，它的电阻值会随着光强的变化而变化。
6. 温敏电阻器温敏电阻器是一种利用温敏效应来改变电阻值的电阻器，它的电阻值会随着温度的变化而变化。
三、用途和应用变阻器在电子电路中有许多应用。
下面列举几种常见的用途和应用：1. 调节电流和电压电位器被广泛用于调节电流和电压。
通过改变电位器的电阻值，可以改变电路中的电流和电压，以满足不同的需求。
2. 测量电阻值电位器在电阻值的测量中也有重要应用。
通过连接一个已知电压的电源和一个待测电阻，然后用电位器来改变电路电阻值，测量待测电阻的值。
变阻器的原理
变阻器的原理1. 引言变阻器是一种电子元件，用于调节电路中的电阻值。
它可以根据需要改变电阻大小，以实现对电路中电流和电压的精确控制。
本文将介绍变阻器的原理、工作方式以及其在电子电路中的应用。
2. 变阻器的基本结构和原理2.1 变阻器的基本结构变阻器通常由一个可变电阻和一个旋转机构组成。
可变电阻由可移动的接触片和一条电阻线组成，该电阻线可通过旋转机构调整电阻值。
2.2 变阻器的工作原理变阻器的工作原理基于可变电阻。
当旋转机构转动时，可移动的接触片会改变电阻线上的接触位置，从而改变电阻值。
变阻器的电阻值可以通过旋转机构上的刻度或数字显示进行实时监测和调整。
变阻器通常有两个固定端口和一个可变端口。
固定端口与电路连接，可变端口通过可移动接触片的位置来改变电阻值。
3. 变阻器的工作方式变阻器可以通过两种方式来改变电阻值：线性变阻和非线性变阻。
3.1 线性变阻线性变阻器是指电阻值和旋转机构的角度成线性关系，即电阻值随着旋转机构的旋转角度按一定比例线性增加或减小。
这种类型的变阻器使用最为广泛，适用于许多应用，如音量控制和调光控制等。
3.2 非线性变阻非线性变阻器是指电阻值和旋转机构的角度不成线性关系，而是按照一定的曲线变化。
这种类型的变阻器常用于需要非线性控制的应用，如音频设备中的音色控制。
4. 变阻器的应用变阻器在电子电路中有广泛的应用，包括但不限于以下几个方面：4.1 电流控制变阻器可以用来控制电路中的电流大小。
通过调整变阻器的电阻值，可以改变电路中的电流流动，从而实现电流的精确控制。
4.2 电压控制变阻器也可用于控制电路中的电压大小。
通过调整变阻器的电阻值，可以改变电路中的电压，从而实现对电路的电压精确控制。
4.3 温度传感器变阻器还可以用作温度传感器。
在一些特定的电路中，变阻器的电阻值会随着温度的变化而变化，因此可以通过测量变阻器的电阻值来间接测量温度。
4.4 音频设备控制变阻器在音频设备中的应用十分广泛。
变阻器应用 原理
变阻器应用原理一、变阻器的基本原理变阻器是一种可以改变电阻值的电子元件，通常由一个可调节的滑动触点和一个固定的电阻组成。
其工作原理是通过改变滑动触点与电阻之间的接触位置，来改变通过电阻的电流大小。
二、变阻器在电子设备中的应用1. 电子调光器电子调光器是一种通过改变灯泡的亮度来实现灯光调节的装置。
其中的关键元件就是变阻器。
通过调节变阻器的电阻值，可以改变通过灯泡的电流大小，从而实现灯光的亮度调节。
2. 温度控制器温度控制器是一种用于控制温度的装置，常用于电热水器、空调等设备中。
其中的温度传感器会检测当前的温度值，并将其转换为电信号。
通过将这个电信号输入到变阻器中，可以根据信号的大小来改变电阻值，从而控制加热或制冷设备的运行状态，使温度保持在设定的范围内。
3. 声音调节器声音调节器是一种用于调节音量的装置，常用于音响设备、手机等。
其中的关键元件也是变阻器。
通过调节变阻器的电阻值，可以改变音频信号的电流大小，从而改变输出音量的大小。
三、变阻器在实际应用中的优势1. 精确度高变阻器可以通过微调滑动触点的位置来实现电阻值的微小调整，因此可以实现较高的精确度。
这使得变阻器在需要精确控制的场合中得到广泛应用，如医疗设备、实验仪器等。
2. 范围广变阻器的电阻值范围可以根据需要进行设计和调整，可以覆盖从几欧姆到几千欧姆甚至更大范围的电阻值。
这使得变阻器适用于各种不同的应用场景。
3. 耐用性好变阻器通常采用高质量的材料和结构设计，具有较好的耐用性和稳定性。
在正常使用条件下，变阻器的性能和精度可以保持较长时间，不易出现故障。
四、总结通过对变阻器的基本原理和应用案例的介绍，我们可以看到变阻器在电子设备中的重要作用。
它不仅可以实现电阻值的调节，还可以通过调节电阻值来实现对电流、温度、音量等各种参数的控制。
变阻器的优势在于其精确度高、范围广和耐用性好，使其成为许多电子设备中不可或缺的元件之一。
相信随着科技的不断发展，变阻器在更多领域中的应用将会得到进一步拓展和创新。
变阻器的原理
变阻器的原理
变阻器是一种能够改变电阻值的电子元件，它在电路中起着调节电流、控制电压的作用。
在实际电路中，变阻器的应用非常广泛，下面我们将详细介绍变阻器的原理及其工作原理。
首先，我们来看一下变阻器的结构。
变阻器通常由一个可移动的滑动触点和一个固定的电阻体组成。
当滑动触点在电阻体上移动时，电阻值会发生相应的改变，从而实现对电路中电阻值的调节。
根据电阻体的材料和结构不同，变阻器可以分为可变电阻器和电位器两种类型。
其次，我们来了解一下变阻器的工作原理。
变阻器的原理是利用滑动触点在电阻体上的移动来改变电路中的电阻值。
当滑动触点接触电阻体的不同位置时，电路中的电阻值会相应地发生变化。
这样，我们就可以通过调节变阻器的滑动触点来实现对电路中电阻值的调节，从而达到控制电流、电压的目的。
在实际应用中，变阻器常常被用来调节电路中的电流和电压。
例如，在调节电路中的亮度，可以通过调节电路中的电阻值来改变电流大小，从而实现对灯光亮度的调节。
此外，变阻器还可以被用来作为传感器，用来检测环境中的温度、湿度等参数。
总的来说，变阻器是一种能够改变电路中电阻值的电子元件，它的工作原理是利用滑动触点在电阻体上的移动来改变电路中的电阻值。
通过调节变阻器的滑动触点位置，我们可以实现对电路中电阻值的精确调节，从而达到控制电流、电压的目的。
在实际应用中，变阻器有着广泛的用途，可以应用于各种电路中，是一种非常重要的电子元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变阻器的原理及应用
1. 变阻器的原理
变阻器（Potentiometer）是一种可以改变电阻大小的电子器件。
它由一个固定
电阻和一个可调电阻组成。
变阻器的原理基于调节可调电阻的电阻值，从而改变电路中的总电阻大小。
变阻器的原理可以通过以下步骤进行说明：
1.构造：变阻器由一个固定电阻和一个可以移动的滑动触点组成。
通
常固定电阻呈线性排列，而滑动触点可以在固定电阻上滑动。
2.电阻连接：滑动触点可通过一个滑动导线与固定电阻连接，这个滑
动导线可以沿着固定电阻的轨迹移动。
当滑动触点沿轨迹移动时，连接在滑动触点上的电阻大小会发生变化。
3.电阻变化：滑动触点的移动导致电阻值的变化。
当滑动触点接触到
固定电阻的两端时，电路中的总电阻最小。
而当滑动触点移动到固定电阻的另一端时，电路中的总电阻最大。
4.变阻器的种类：根据滑动触点和固定电阻的性质，变阻器可以分为
可变电阻（单圈电阻器）和可调电阻（多圈电阻器）两种。
可变电阻包含单个滑动触点和一个固定电阻。
可调电阻则包含多个滑动触点和一个或多个固定电阻。
2. 变阻器的应用
变阻器作为一种常见的电子元件，在电路中有着广泛的应用。
下面将介绍变阻
器在不同领域的具体应用。
2.1 电子设备调节与控制
变阻器可以用来调节和控制电子设备的性能和参数。
例如，调节音响设备的音
量大小、屏幕亮度的调节以及电视机的色彩饱和度调节等都离不开变阻器的应用。
2.2 电压分压
在电路中，变阻器可以用来实现电压分压。
通过调节变阻器的电阻值，可以将
输入电压分压为所需的输出电压。
这在电源电路和传感器电路中是非常常见的应用。
2.3 测量和测试
由于变阻器可以提供可调的电阻值，因此在测量和测试中也有广泛的应用。
例如，变阻器可以用作电流表和电压表的校准设备，或用于测量温度、湿度和光强等物理量。
2.4 信号调节和放大
变阻器还可以用于信号调节和放大。
通过改变电阻值，可以调整信号的幅度和频率。
这在音频放大器和电子调音台等音频设备中是常见的应用。
2.5 功率控制
变阻器可以用来控制和调节电路中的功率。
通过改变电阻值，可以调整电路中的电流大小，从而实现功率的控制和调节。
这在电机控制、电炉控制、灯光调节等领域有着广泛的应用。
3. 结论
通过上述的介绍可以看出，变阻器作为一种常见的电子元件，在电路中起着重要的作用。
它的原理基于调节可调电阻的电阻值，从而改变电路中的总电阻大小。
变阻器在电子设备调节与控制、电压分压、测量和测试、信号调节和放大以及功率控制等方面都具有广泛的应用前景。
在电子领域的学习和实践中，了解变阻器的原理及应用是非常重要的。
