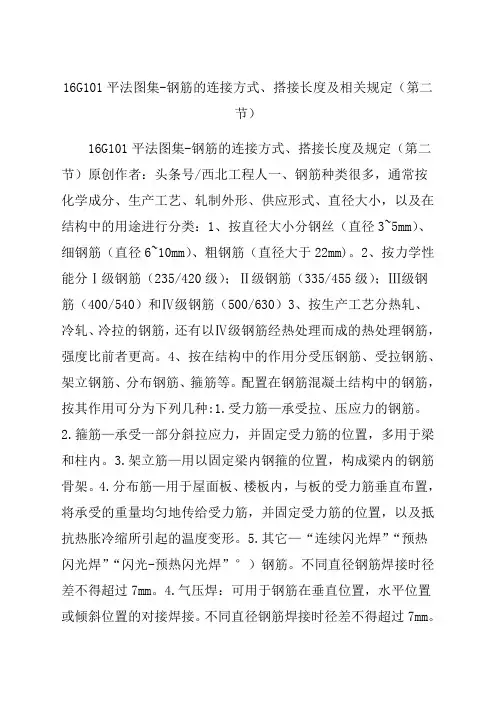

16G101 平法图集 -钢筋的连接方式、搭接长度及相关规定(第
二节)
16G101 平法图集 -钢筋的连接方式、搭接长度及规定(第二节)原创作者:头条号/西北工程人一、钢筋种类很多,通
常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在构造中的用途进行分类:1、按直径大小分钢丝(直
径 3~5mm )、细钢筋(直径6~10mm )、粗钢筋(直径大于
22mm) 。

2、按力学性能分Ⅰ级钢筋(235/420 级);Ⅱ级钢筋(335/455 级);Ⅲ级钢筋( 400/540 )和Ⅳ级钢筋( 500/630)3、按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢
筋经热办理而成的热办理钢筋,强度比前者更高。

4、按在
构造中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

配置在钢筋混凝土构造中的钢筋,按其作用可分为
以下几种 :1.受力筋—承受拉、压应力的钢筋。

2.箍筋—承受
一部分斜拉应力,并固定受力筋的地址,多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的地址,构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内,与板的受力筋垂直部署,
将承受的重量均匀地传给受力筋,并固定受力筋的地址,以
及抵抗热胀冷缩所引起的温度变形。

5.其余—因构件构造要
求或施工安装需要而配置的构造筋。

如腰筋、预埋锚固筋、
预应力筋,环等。

二、钢筋的连接方式钢筋的三种连接方式
及要求施工现场钢筋的 4 种焊接方式绑扎搭接、机械搭接和
焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对
焊、电渣压力焊、气压焊、电弧焊,使用者应注意: 1.电阻点焊:用于钢筋焊接骨架和钢筋接网。

焊接骨架较小钢筋直
径不大于10mm时,大小钢筋直径之比不宜大于 3 倍;较小直径为12~16mm时,大小钢筋直径之比不宜大于 2 倍。

焊接网较小钢筋直径不得小于较大直径的60%。

2.闪光对焊:
钢筋直径较小,钢筋牌号较低,在《钢筋焊接及查收规程》
JGJ 18-2012 表 4.3.2 规定的范围内,可采用“连续闪光焊”;当钢筋直径高出该规程 4.3.2 规定,端面较平展时,宜采用“预
热闪光焊”;当钢筋直径高出规程 4.3.2 规定且端面不平展时,
应采用“闪光 -预热闪光焊” 连续闪光对焊所能焊接的钢筋直径
上限应依照焊接容量,钢筋牌号等详尽情况而定,
并应吻合该规定表 4.3.2 的要求。

闪光对焊时钢筋径差不得高
出 4mm。

3.电渣压力焊:仅应用于柱、墙等构件中竖向或斜
向(倾斜度不大于 10°)钢筋。

不相同直径钢筋焊接时径差
不得高出 7mm。

4.气压焊:可用于钢筋在垂直地址,水平川址
或倾斜地址的对接焊接。

不相同直径钢筋焊接时径差不得超
过 7mm 。

5.电弧焊:包括帮条焊、搭接焊、坡口焊、窄缝隙
焊和熔槽帮条焊。

帮条焊、熔槽帮条焊使用时应注意钢筋间
隙的要求。

窄缝隙焊用于直径大于等于 16mm 钢筋的现场水平
连接。

熔槽帮条焊用于直径大于等于 20mm 钢筋的现场安
装焊接。

三、施工现场的一般习惯做法: 1.竖向构件 D>16的时候一般采用电渣压力焊; 2.平法规定框架柱纵向钢筋直
径大于 28 的时候,不易采用绑扎搭接; 3.如做估量的:出现不相同形式连接(矛盾时),以施工设计总说明为准,也就是
以施工设计图纸中为准。

16G101-1 ,P59 图集中钢筋搭接,需特别注意第 4 条四、钢筋的搭接长度16G101-1 图集中给出了表,以查表方式直接盘问。

1.钢筋搭接百分率含义:指
的是关于同一连接区段内纵向钢筋搭接接头面积百分率;其
实也就是区段内有连接接头纵向的钢筋截面面积和全部纵
向钢筋截面面积比值。

16G101-1 ,P6016G101-1,P612..同一成立中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

钢筋
绑扎搭接连接区段长度为 1.3 倍的搭接长度( 1.3lt 或 1.3lte ),凡搭接接头中点位于该连接区段长度内的搭接接头均属于
同一连接区段,见图 1.8-1.同一连接区段内纵向受力钢筋搭接
接头面积百分率为该区段内有搭接接头的纵向受力钢筋与全
部纵向受力钢筋截面面积比值。

同一连接区段内纵向受
力钢筋搭接接头面积百分率宜满足要求。

3.直径不相同钢筋
搭接时,不应因直径不相同钢筋搭接而使构件截面配筋面积
减小,需按较小钢筋直径计算搭接长度及接头面积百分率,

图。

相邻纵向受力钢筋直径不相同时,各自的搭接长度也不相
同,此时连接区段长度应按相邻搭接钢筋较大直径钢筋搭
接长度的 1.3 倍计算,见图 1.8-3 。

17G101-1,P18 图集中机
械连接 4.不相同直径钢筋机械连接时,接头面积百分率按较小
直径计算。

同一构件纵向受力钢筋直径不相同时,连接区段长
度较大直径计算,见图。

五、平法中搭接率的规定
16G101-1, P63 图集中(柱)的搭接率规定16G101-1 , P84图集中(梁)的搭接率规定16G101-1,P99 图集中(板)的搭
接率规定12G901-1 ,P70 图集中(墙)的搭接率规定说明:关
于墙的搭接率有争议,软件中有两种方式:第一种按搭接
错开面积百分率计算;第二种按平法图集计算。

六、钢筋安
装要求钢筋绑扎前先仔细熟悉图纸,检查配料表与图纸、设
计可否有出入,仔细检查成品尺寸、心头可否与下料表吻合。

核对无误后方可进行绑扎。

采用20#铁丝绑扎直径12 以上钢筋,22#铁丝绑扎直径 10 以下钢筋。

墙①墙的钢筋网绑扎同基础。


筋有 90°弯钩时,弯钩应朝向混凝土内。

②采用双层钢筋网时,
在两层钢筋之间,应设置撑铁(钩)以固定钢
筋的间距。

③墙筋绑扎时应吊线控制垂直度,并严格控制主
筋间距。

剪力墙上下两边三道水平处应满扎,其余可梅花点
绑扎。

④为了保证钢筋地址的正确,竖向受力筋外绑一道水
平筋或箍筋,并将其与竖筋点焊,以固定墙、柱筋的地址,
在点焊固准时要用线锤校正。

⑤外墙浇筑后严禁开洞,全部
洞口预埋件及埋管均应预留,洞边加筋详见施工图。

墙、柱
内预留钢筋做防雷接地引线,应焊成通路。

其地址、数量及
做法详见安装施工图,焊接工作应选派合格的焊工进行,不
得伤害构造钢筋,水电安装的预埋,土建必定配合,不能够错
埋和漏埋。

梁与板①纵向受力钢筋出现双层或多层排列时,
两排钢筋之间应垫以直径15mm 的短钢筋,如纵向钢筋直径大于 25mm 时,短钢筋直径规格与纵向钢筋相同规格。

②箍
筋的接头应交叉设置,并与两根架立筋绑扎,悬臂挑梁则箍
筋接头在下,其余做法与柱相同。

梁主筋外角处与箍筋应满
扎,其余可梅花点绑扎。

③板的钢筋网绑扎与基础相同,双
向板钢筋交叉点应满绑。

应注意板上部的负钢筋(面加筋)
要防范被踩下;特别是雨蓬、挑檐、天台等悬臂板,要严格
控制负筋地址及高度。

④板、次梁与主梁交叉处,板的钢筋
在上,次梁的钢筋在中层,主梁的钢筋在下,当有圈梁或垫
梁时,主梁钢筋在上。

⑤楼板钢筋的弯起点,如加工厂(场)在加工没有起弯时,设计图纸又无特别注明的,可按以下规
定弯起钢筋,板的边跨支座按跨度 1/10L 为弯起点。

板的中跨及连续多跨可按支座中线1/6L 为弯起点。

⑥框架梁节点处钢筋穿插十分茂密时,应注意梁顶面主筋间的净间距要有留
有30mm ,以利灌筑混凝土之需要。

⑦钢筋的绑扎接头应吻
合以下规定: 1)搭接长度的尾端距钢筋弯折处,不得小于
钢筋直径的10 倍,接头不宜位于构件最大弯矩处。

2)受拉地域内,Ⅰ级钢筋绑扎接头的尾端应做弯钩,Ⅱ级钢筋可不
做弯钩。

3)钢筋搭接处,应在中心和两端用铁丝扎牢。

受拉钢筋绑扎接头的搭接长度,应吻合构造设计要求。

4)5)
受力钢筋的混凝土保护层厚度,应吻合构造设计要求。

6)板筋绑扎前须先按设计图要求间距弹线,按线绑扎,控制质
量。

7)为了保证钢筋地址的正确,依照设计要求,板筋采
用钢筋马凳纵横@600 予以支撑。

七、补充:第一节柱、梁、墙、板混凝土保护层表示图欢迎同行公布见解,感谢转发、
谈论。

有不妥之处请您指正,我们共同学习进步,感谢!。

相关文档
最新文档
