汽车线束导线长度自动计算
线束的概念与基础知识
一、线束的概念与基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯，前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5 至4 平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。

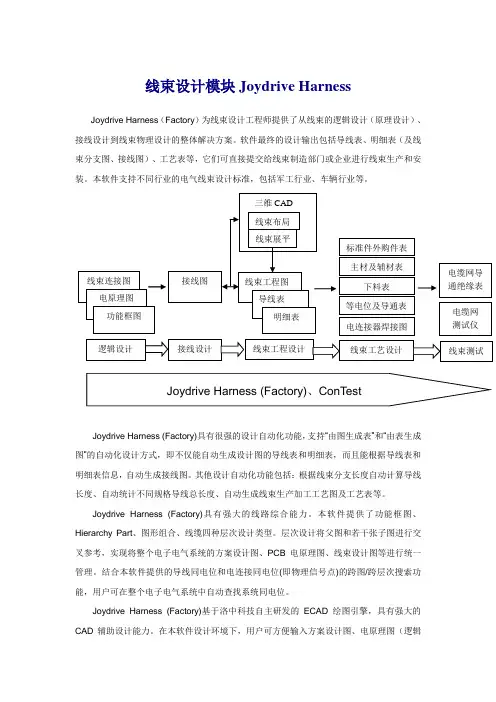

线束设计模块Joydrive Harness
Joydrive Harness (Factory)具有强大的线路综合能力。本软件提供了功能框图、Hierarchy Part、图形组合、线缆四种层次设计类型。层次设计将父图和若干张子图进行交叉参考，实现将整个电子电气系统的方案设计图、PCB电原理图、线束设计图等进行统一管理。结合本软件提供的导线同电位和电连接同电位(即物理信号点)的跨图/跨层次搜索功能，用户可在整个电子电气系统中自动查找系统同电位。
可根据用户要求，定制自动生成符合本行业或本企业标准格式文件的接口模块。
线束设计数据统计
Joydrive Harness提供了线束设计中需要的统计报告，包括按型号规格统计导线总长度等。
Joydrive Harness (Factory)提供了丰富的系统符号库，其中包括了GB/T 4728《电气简图用图形符号》标准中的大部分图形符号。软件提供了自创建图形符号功能，用户可将自创建的元器件或组件图形符号，放入用户符号库中。
线束设计流程
具有强大的设计自动化功能，支持自动生成导线表和明细表等；支持自动生成组件接线图、线束工程图和矩阵式逻辑接线图等；自动计算和统计导线长度；支持快速设计及分步设计。
线束设计模块Joydrive Harness
Joydrive Harness（Factory）为线束设计工程师提供了从线束的逻辑设计（原理设计）、接线设计到线束物理设计的整体解决方案。软件最终的设计输出包括导线表、明细表（及线束分支图、接线图）、工艺表等，它们可直接提交给线束制造部门或企业进行线束生产和安装。本软件支持不同行业的电气线束设计标准，包括军工行业、车辆行业等。
汽车线束要点
汽车线束汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。
在目前,不管是高级豪华汽车还是经济型普通汽车,线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线,它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线,有一定硬度。
而汽车电线都是铜质多蕊软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管(聚氯乙烯)内,柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积 0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线,它们各自都有允许负载电流值,配用于不同功率用电设备的导线。
以整车线束为例:1、0.5 规格线适用于仪表灯、指示灯、门灯、顶灯等;2、0.75 规格线适用于牌照灯,前后小灯、制动灯等;3、1.0 规格线适用于转向灯、雾灯等;4、1.5 规格线适用于前大灯、喇叭等;5、主电源线如发电机电枢线、搭铁线等要求 2.5 至 4 平方毫米电线。
这只是指一般汽车而言,关键要看负载的最大电流值,例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用,它们的线径都比较大,起码有十几平方毫米以上,这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图,线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像,它不反映电气件彼此之间怎样连接,不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离,也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后,工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机(点火、电喷、发电、起动)、仪表、照明、空调、辅助电器等部分,有主线束及分支线束。
一条整车主线束有多条分支线束,就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分,前后延伸。
由于长度关系或装配方便等原因,一些汽车的线束分成车头线束(包括仪表、发动机、前灯光总成、空调、蓄电池)、车尾线束(尾灯总成、牌照灯、行李箱灯)、篷顶线束(车门、顶灯、音响喇叭)等。

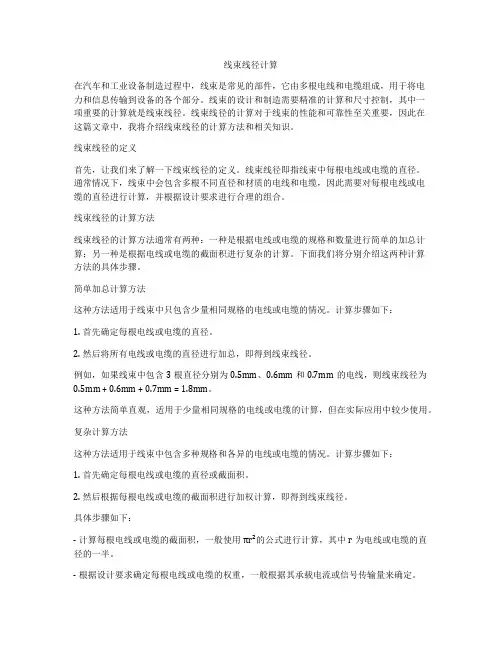

线束线径计算
线束线径计算在汽车和工业设备制造过程中，线束是常见的部件，它由多根电线和电缆组成，用于将电力和信息传输到设备的各个部分。
线束的设计和制造需要精准的计算和尺寸控制，其中一项重要的计算就是线束线径。
线束线径的计算对于线束的性能和可靠性至关重要，因此在这篇文章中，我将介绍线束线径的计算方法和相关知识。
线束线径的定义首先，让我们来了解一下线束线径的定义。
线束线径即指线束中每根电线或电缆的直径。
通常情况下，线束中会包含多根不同直径和材质的电线和电缆，因此需要对每根电线或电缆的直径进行计算，并根据设计要求进行合理的组合。
线束线径的计算方法线束线径的计算方法通常有两种：一种是根据电线或电缆的规格和数量进行简单的加总计算；另一种是根据电线或电缆的截面积进行复杂的计算。
下面我们将分别介绍这两种计算方法的具体步骤。
简单加总计算方法这种方法适用于线束中只包含少量相同规格的电线或电缆的情况。
计算步骤如下：1. 首先确定每根电线或电缆的直径。
2. 然后将所有电线或电缆的直径进行加总，即得到线束线径。
例如，如果线束中包含3根直径分别为0.5mm、0.6mm和0.7mm的电线，则线束线径为0.5mm + 0.6mm + 0.7mm = 1.8mm。
这种方法简单直观，适用于少量相同规格的电线或电缆的计算，但在实际应用中较少使用。
复杂计算方法这种方法适用于线束中包含多种规格和各异的电线或电缆的情况。
计算步骤如下：1. 首先确定每根电线或电缆的直径或截面积。
2. 然后根据每根电线或电缆的截面积进行加权计算，即得到线束线径。
具体步骤如下：- 计算每根电线或电缆的截面积，一般使用πr²的公式进行计算，其中r为电线或电缆的直径的一半。
- 根据设计要求确定每根电线或电缆的权重，一般根据其承载电流或信号传输量来确定。
- 将各根电线或电缆的截面积按照权重进行加权计算，即得到加权平均截面积。
- 最后根据加权平均截面积反推得到线束线径。

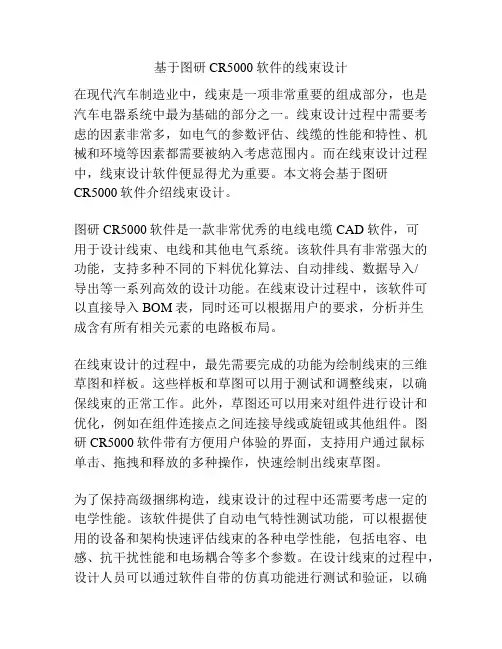

基于图研CR5000软件的线束设计
基于图研CR5000软件的线束设计在现代汽车制造业中，线束是一项非常重要的组成部分，也是汽车电器系统中最为基础的部分之一。
线束设计过程中需要考虑的因素非常多，如电气的参数评估、线缆的性能和特性、机械和环境等因素都需要被纳入考虑范围内。
而在线束设计过程中，线束设计软件便显得尤为重要。
本文将会基于图研CR5000软件介绍线束设计。
图研CR5000软件是一款非常优秀的电线电缆CAD软件，可用于设计线束、电线和其他电气系统。
该软件具有非常强大的功能，支持多种不同的下料优化算法、自动排线、数据导入/导出等一系列高效的设计功能。
在线束设计过程中，该软件可以直接导入BOM表，同时还可以根据用户的要求，分析并生成含有所有相关元素的电路板布局。
在线束设计的过程中，最先需要完成的功能为绘制线束的三维草图和样板。
这些样板和草图可以用于测试和调整线束，以确保线束的正常工作。
此外，草图还可以用来对组件进行设计和优化，例如在组件连接点之间连接导线或旋钮或其他组件。
图研CR5000软件带有方便用户体验的界面，支持用户通过鼠标单击、拖拽和释放的多种操作，快速绘制出线束草图。
为了保持高级捆绑构造，线束设计的过程中还需要考虑一定的电学性能。
该软件提供了自动电气特性测试功能，可以根据使用的设备和架构快速评估线束的各种电学性能，包括电容、电感、抗干扰性能和电场耦合等多个参数。
在设计线束的过程中，设计人员可以通过软件自带的仿真功能进行测试和验证，以确保其满足要求和需求。
除此之外，图研CR5000软件还具备基于 CAD 或 3D 草图的机械工程分析工具，并能帮助分析分析分布式环装堵塞（DOS）或离散事件模拟（DEM）等多种因素，有助于在线束设计过程中优化性能、提高完成度和可靠性。
综上所述，线束设计是汽车电器系统的一项非常重要的任务，而当代兼具电学性能和机械工程的线束责任更加严肃。
为了完成线束设计，设计人员可以利用图研CR5000软件快速绘制草图并进行自动排线、电气特性测试和3D模拟，以确保线束的安全可靠性和正确性。

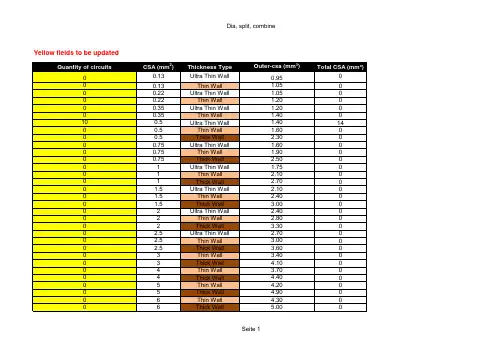

汽车线束理论外径计算公式
5.00 5.90 6.00 6.50 6.50 7.40 7.20 8.30 7.80 9.10 8.70 10.40 9.60 10.90 10.40 11.60 11.10 12.40 12.20 13.50 13.30 14.60 14.40 15.50 16.70 18.00 19.70 0.35 0.50 19.63 28.26 28.26 7.07
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
Seite 2
Dia, split, combine
Growth Original diameter (mm) Growth (%) New diameter (mm) Split of bundle Original diameter (mm) New amount of bundles New diameter (mm) Combining bundles Diameter bundle 1 (mm) Diameter bundle 2 (mm) New diameter (mm)
Dia, split, combine
Yellow fields to be updated
Quantity of circuits 0 0 0 0 0 0 10 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 CSA (mm2) 0.13 0.13 0.22 0.22 0.35 0.35 0.5 0.5 0.5 0.75 0.75 0.75 1 1 1 1.5 1.5 1.5 2 2 2 2.5 2.5 2.5 3 3 4 4 5 5 6 6 Thickness Type Ultra Thin Wall Thin Wall Ultra Thin Wall Thin Wall Ultra Thin Wall Thin Wall Ultra Thin Wall Thin Wall Thick Wall Ultra Thin Wall Thin Wall Thick Wall Ultra Thin Wall Thin Wall Thick Wall Ultra Thin Wall Thin Wall Thick Wall Ultra Thin Wall Thin Wall Thick Wall Ultra Thin Wall Thin Wall Thick Wall Thin Wall Thick Wall Thin Wall Thick Wall Thin Wall Thick Wall Thin Wall Thick Wall Outer-csa (mm²) 0.95 1.05 1.05 1.20 1.20 1.40 1.40 1.60 2.30 1.60 1.90 2.50 1.75 2.10 2.70 2.10 2.40 3.00 2.40 2.80 3.30 2.70 3.00 3.60 3.40 4.10 3.70 4.40 4.20 4.90 4.30 5.00 Total CSA (mm² ) 0 0 0 0 0 0 14 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
线束基础知识
汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积、、、、、、、等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，规格线适用于仪表灯、指示灯、门灯、顶灯等；规格线适用于牌照灯，前后小灯、制动灯等；规格线适用于转向灯、雾灯等；规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
基于CAN总线的汽车车身线束设计
基于CAN总线的汽车车身线束设计发表时间：2018-12-06T16:22:13.940Z 来源：《科技新时代》2018年10期作者：户华群[导读] 各电控单元之间传递的大部分信息是可由多个电控单元共享的，而传统的点对点的通信方式不能实现信息共享。
相应的，将CAN总线技术运用于车身电控单元线束设计即可轻松解决问题。
安徽江淮汽车集团股份有限公司乘用车制造公司安徽合肥 230601摘要：随着汽车电子技术的不断发展，汽车上各种电子控制单元的数目不断增加，传统汽车电子控制单元(Electronic Control unit)间采用点对点的通信方式，导致车内连接导线显著增加并且布线复杂，所以提高各个控制单元间通讯可靠性和降低导线成本就成为迫切需要解决的问题。
为此德国BOSCH公司开发了CAN总线协议，并使其成为国际标准(ISO11898)。
关键词：车身线束；CAN；网络化控制；电子技术的发展，越来越多的电器、电子设备在汽车上安装使用。
在为人们带来方便、舒适的同时，却使车内线束增多、空间紧张、布线复杂，从而导致车身重量明显增加、运行可靠性降低、故障维修难度增大。
另外，各电控单元之间传递的大部分信息是可由多个电控单元共享的，而传统的点对点的通信方式不能实现信息共享。
相应的，将CAN总线技术运用于车身电控单元线束设计即可轻松解决问题。
一、CAN/LIN总线介绍1.CAN总线。
20世纪80年代末，德国BOSCH（博世）公司为解决现代汽车中众多控制单元、测试仪器之间的实时数据交换，提出最初用于汽车电子装置互联的控制器局域网——C A N串行通信总线系统，之后被汽车行业和控制领域广泛应用，已成为国际标准（ISO11898）。
到目前为止，世界上已拥有20多家CAN总线控制器芯片生产商，110多种CAN总线协议控制器芯片和集成C A N总线协议控制器的微控制器芯片。
C A N总线由于采用了独特的设计和新的技术，与一般的通信总线相比，具有突出的可靠性、实时性和灵活性。
《汽车低压线束设计规范》
目次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 线束设计流程 (1)4 导线的选用 (3)5 熔断器的匹配选型 (6)6 插接件的选用 (9)7 线束密封件的设计 (11)8 线束包扎和固定设计 (14)9 线束布置原则 (14)10 搭铁点设计原则 (17)11 降噪处理措施 (18)1汽车低压线束设计规范1 范围本标准规定了本公司汽车产品低压线束设计流程、线束回路设计及线束线径计算、插接件的选用、保险的选用及布置原则、线束布置及调整、线束接地要求及降噪处理等规范。
本标准适用于本公司汽车产品所用低压线束的开发设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208 外壳防护等级（IP代码）Q/FT A036 汽车产品用低压电线束技术条件Q/FT A095 汽车产品电连接技术条件Q/FT R169 整车电源分配设计规范Q/FT R173 汽车用低压熔断器选型规范Q/FT R216 汽车线束（低压）搭铁设计规范Q/FT R023 汽车用低压电线选型规范ISO 6722 道路车辆—60V和600V单心电缆—尺寸试验方法和技术要求JASO D609-1 低压汽车线的载流量3 线束设计流程线束设计流程见图1。
线束设计流程34 导线的选用4.1 导线种类的选择汽车低压线束常用的导线通常使用多股绞合铜导线，绝缘层一般为聚氯乙烯，高温线绝缘层主要使用聚四氟乙烯，抗日光或抗氧化能力较强的特殊场景导线使用交联或辐照聚乙烯等。
线束用导线要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。
汽车线束常用的导线种类有日标（AVS/AVSS 等）、国标（QVR）、德标（FLRY）、美标等几大系列。
日标（AVS/AVSS）导线的特点是薄皮绝缘，柔韧性较好。
国标（QVR）的特点是绝缘皮厚，比较柔软，延展性好。
根据汽车线束图纸自动生成下料工艺卡的方法[发明专利]
![根据汽车线束图纸自动生成下料工艺卡的方法[发明专利]](https://img.taocdn.com/s3/m/733a9bd1534de518964bcf84b9d528ea80c72f45.png)
(10)申请公布号 CN 102819627 A (43)申请公布日 2012.12.12C N 102819627 A*CN102819627A*(21)申请号 201210109741.4(22)申请日 2012.04.09G06F 17/50(2006.01)(71)申请人李锁地址226009 江苏省南通经济技术开发区科兴路11号(72)发明人李锁 李晓波(54)发明名称根据汽车线束图纸自动生成下料工艺卡的方法(57)摘要根据汽车线束图纸自动生成下料工艺卡的方法。
它是利用计算机编程技术，对汽车线束图纸中的相关信息提取到数据库或电子表格中，然后再进行计算汇总，最后生成下料工艺卡。
其主要用于汽车线束的设计及生产，图纸完成后，所需的生产数据立刻可以生成。
这种新的技术方案较传统的人工读图，手工计算及统计的方法有了很大的创新，此方案效率高，正确率100％，缩短产品的开发周期及投产时间，减少了人员操作的错误率，为企业生产带来直接利益。
对此技术方案的应用，也会使汽车线束企业的技术及工艺管理水平有显著的提高。
(51)Int.Cl.权利要求书1页 说明书9页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 9 页 附图 2 页1/1页1.根据汽车线束图纸自动生成下料工艺卡的方法，根据汽车线束图，获取相关信息，其特征在于包括以下步骤：利用计算机程序对汽车线束AUTO CAD 图纸中的各属性块的属性进行提取，生成数据表；对几个数据表进行汇总；根据线号的位置确定线号的路径，再根据路径计算出导线的长度；根据接点线号确定接点端子，根据端子确定剥头长度；对以上数据进行汇总，得到下料工艺卡。
权 利 要 求 书CN 102819627 A根据汽车线束图纸自动生成下料工艺卡的方法[0001] 本方法是利用AUTO CAD技术与计算机编程技术，在一定规则下，根据汽车线束CAD图纸自动生成下料工艺卡的技术方案。
汽车线束导线长度自动计算方法
汽车线束导线长度自动计算方法在汽车线束制造过程中，导线长度在手工计算时效率是很低的，同时错误率还很高，虽然有些可以在专业的系统里进行计算，但系统的价格昂贵不说，对CAD图纸的格式也有严格的限制，绝大部分的CAD图纸都需要格式转化才能与系统兼容。
如果遇到个别厂家给你个PDF图纸，什么系统都无能为力。
那么有没有什么办法，既对图纸没有要求，计算效率及准确性又可达到系统的要求，使用起来既简单又灵活呢？答案是肯定的。
大家在办公中使用最多的就是excel表，excel表格的功能是非常强大的，下面我就为大家介绍使用excel表来计算导线长度的具体方法。
在使用前需要做如下准备：1、图纸，格式不限，无论是CAD , PDF ,电子档，纸质版均可。
1 ）将图纸中各节点及护套末端及导线接点处标出尺寸及坐标。
如图所示。
2）记录下各尺寸段的尺寸，如图所示：A-C 100 , C-J1 100 , J1-J2 150 z J2-D 200 z B-D 3702、护套吃线深度数据表3、成型护套导线余量数据表：4、导线长度计算表：5、将相关数据填入到以上的表格内，只需点击一下【长度计算】按钮。
长度就会自动算出来。
上表各字段含义：L :表示各尺寸段之间的尺寸。
P1、P2 :表示各吃寸段的端点，各点不能重复。
线号：就是图纸中的导线号或回路号。
起点、终点：就是线号两端在图纸中的位置坐标，单根线两端的位置在护套的位置，中间压接线的一端在护套位置，另一端在中间压接点位置。
以上就是汽车线束在制造过程中比较关键的环节，用此方法计算的导线长度比较精准，不但效率高，减少人为失误，还节省很多材料成本。
在线束制造过程中还有一道工序的工艺很难自动实现，那就是流水线的分装工艺，要想做好分装工艺，对人员的要求比较高，要有足够的经验才能做到。
本人也正在对分装工艺进行研究，争取做到对分装工艺实现自动分配，希望大家可以多多交流。
汽车线束导线线径计算公式
汽车线束导线线径计算公式汽车线束导线线径是指在汽车线束系统中各个导线的直径大小。
导线线径的选择非常重要，它直接影响到汽车线束的传输效率、导线的负载能力和线束的可靠性。
本文将介绍一些汽车线束导线线径计算的公式，并提供一些指导意义，帮助读者更好地理解和选择适合的导线线径。
首先，导线线径的大小需要根据传输电流和导线材料的特性来确定。
一般来说，导线线径越大，可以承受的电流就越大，但同时也会增加成本和线束尺寸。
因此，我们需要找到一个合理的平衡点，既满足电流需求，又避免过大的线径导致不必要的浪费。
在计算导线线径时，可以使用以下公式：导线线径（mm²）= （最大电流（A）× 导线长度（m）× 电阻系数）/ （导线材料的电导率× 导线最大允许电流密度（A/mm²））其中，最大电流是指线路设计的最大工作电流，导线长度是指导线的长度，电阻系数是根据导线材料的电阻率和长度计算出来的常数（单位为Ω/m），导线材料的电导率是导线材料的一个物理特性，表示导电性能好坏，一般以MS/m为单位，导线最大允许电流密度是指导线材料所能承受的最大电流密度，一般根据行业标准或导线材料供应商的数据进行选择。
需要注意的是，以上公式是一个理想状态下的计算公式，实际应用时还需要考虑导线的散热和加热问题。
由于电流通过导线时会产生热量，如果散热不好，导线温度会升高，从而影响导线的使用寿命。
因此，在导线线径的选择上，还应考虑导线的散热情况，以保证线束的可靠性和安全性。
在实际应用中，可以根据不同的电路需求，选择适当的导线线径。
一般来说，汽车电路中常用的导线线径有0.5mm²、0.75mm²、1.0mm²、1.5mm²等几种规格。
在选择导线线径时，要考虑电路的负载情况、导线的散热性能和导线的安装空间等因素。
总之，汽车线束导线线径的选择是一个复杂的过程，需要综合考虑多种因素。
汽车线束导线线径计算公式
汽车线束导线线径计算公式摘要：I.汽车线束概述- 汽车线束的作用- 汽车线束的组成II.导线线径计算公式的重要性- 线径对线束性能的影响- 线径计算公式的应用场景III.导线线径计算公式- 线径计算公式推导- 公式中各参数的含义及计算方法IV.线径计算公式的应用- 实际应用案例分析- 注意事项及技巧V.总结- 汽车线束导线线径计算公式的重要性- 公式应用的局限性及未来发展正文：汽车线束是汽车电路中不可或缺的一部分，它负责将电源、开关、传感器等电气元件连接起来，形成一个完整的电路系统，以保证汽车正常运行。
汽车线束由导线、绝缘层、保护层等组成，其中导线是线束中承载电流的部分，其线径的选择对线束的性能有着重要影响。
导线线径计算公式是评估导线性能、选择合适线径的关键工具。
在线束设计中，需要根据电路的负载电流、工作环境等因素来选择合适的导线线径，以保证线束在长时间使用过程中具有良好的性能。
导线线径计算公式可以帮助工程师快速、准确地计算出合适的导线线径，为线束设计提供依据。
导线线径计算公式如下：线径（mm）= [(电流（A）× 1.5 + 截面积（mm）× 0.000001) / 电流密度（A/mm）] × 10其中，电流（A）为电路中的负载电流，截面积（mm）为导线的截面积，电流密度（A/mm）为导线允许的最大电流密度。
在实际应用中，可以根据电路的负载电流、工作环境等因素，代入公式计算出合适的导线线径。
需要注意的是，在计算过程中，要确保所选用的参数值符合实际情况，以保证计算结果的准确性。
此外，在实际操作中，还可以参考行业内的经验公式和标准，以提高计算的效率和准确性。
总之，汽车线束导线线径计算公式在汽车线束设计和制造中具有重要意义。
通过掌握这一公式，工程师可以快速、准确地选择合适的导线线径，为线束的优良性能提供保障。
然而，在实际应用中，还需要考虑诸多因素，如电路负载、工作环境等，以综合评估线径的选择。
汽车线束导线线径计算公式
汽车线束导线线径计算公式摘要：1.汽车线束导线线径计算的必要性2.线径计算公式的推导和解释3.线径计算的实际应用和示例4.线径选择的原则和注意事项正文：汽车线束是汽车电路的重要组成部分，它负责将电源、电器设备和传感器之间的电流传输。
在汽车线束的设计中，导线的线径选择是一个重要的环节。
如果线径选择不当，可能会导致线束过热、电阻过大、电压降过高等问题，影响汽车的正常运行。
因此，汽车线束导线线径的计算是必要的。
线径计算公式的推导和解释：线径的计算公式是根据导线的截面积和负载电流来推导的。
导线的截面积越大，负载电流越大，线径就越大。
具体的计算公式为：线径（mm）= √(负载电流（A）×线束长度（m）/ 电流密度（A/mm）)其中，负载电流是线束中流过的电流，线束长度是线束的长度，电流密度是导线能够承受的最大电流。
线径计算的实际应用和示例：假设一辆汽车的线束长度为100 米，负载电流为10 安培，电流密度为5 A/mm，那么可以根据上述公式计算出线径为：线径（mm）= √(10A ×100m / 5A/mm) = √(1000) = 10mm因此，选择线径为10mm 的导线可以满足该线束的需求。
线径选择的原则和注意事项：在选择线径时，应该根据线束的实际工作情况和负载电流来选择。
同时，还要考虑到线径的选择应该符合国家相关标准和行业规范。
在选择线径时，还要注意以下几点：1.线径的选择应该略大于负载电流的线径，以保证线束的安全性。
2.线径的选择应该考虑到线束的长度和电流密度，以保证线束的传输效率。
3.线径的选择应该符合国家相关标准和行业规范，以保证线束的质量和可靠性。
汽车线束导线线径的计算是一个重要的环节，它关系到线束的安全性、传输效率和质量。
汽车导线长度与信号衰减的计算
汽车导线长度与信号衰减的计算导线长度对于汽车中的电子设备而言是一个非常重要的因素。
在汽车电子系统中，导线长度的增加会导致信号的衰减，可能对系统性能产生不利影响。
了解导线长度与信号衰减之间的关系是非常重要的。
1. 信号衰减的定义信号衰减是指信号在传输过程中逐渐减弱的现象。
在汽车电子系统中，信号衰减可能会导致接收端收到的信号质量下降，甚至无法正常工作。
对于汽车电子系统而言，需要对信号衰减进行准确的计算和分析。
2. 导线长度与信号衰减的关系导线长度是影响信号衰减的重要因素之一。
一般来说，导线长度越长，信号衰减就越严重。
这是因为导线的电阻会导致信号的损耗，而电阻的大小与导线的长度成正比。
在设计汽车电子系统时，需要对导线长度与信号衰减之间的关系进行深入的研究和计算。
3. 信号衰减的计算方法在汽车电子系统中，通常会采用以下几种方法来计算信号衰减：3.1. 考虑导线长度和直流电阻的影响，使用公式进行计算。
这种方法可以比较准确地估算信号的衰减情况。
3.2. 使用模拟仿真软件进行仿真分析。
通过建立电路模型，可以对导线长度与信号衰减进行精确的计算和分析。
3.3. 进行实际测试，通过实际测量和分析来确定导线长度对信号衰减的影响。
这种方法可以直观地观察到导线长度变化对信号衰减的影响。
4. 有关实际工程应用的建议在汽车电子系统的设计和安装过程中，为了减小导线长度对信号衰减的影响，可以采取以下几项措施：4.1. 合理规划导线走向和布局，尽量缩短导线长度，同时减小导线的直流电阻。
4.2. 选用优质的导线材料，降低电阻值，减小信号的损耗。
4.3. 采用信号放大器等增强设备来补偿信号衰减，保证信号的稳定传输。
5. 结语在汽车电子系统中，导线长度与信号衰减之间存在着密切的关系。
了解并准确计算导线长度对信号衰减的影响，对于保证汽车电子设备的正常工作至关重要。
在实际工程应用中，需要充分考虑导线长度与信号衰减之间的关系，采取合适的措施来减小信号衰减，保证汽车电子系统的稳定性和可靠性。
