埋地管线探测仪技术说明书
地下管线探测仪使用方法

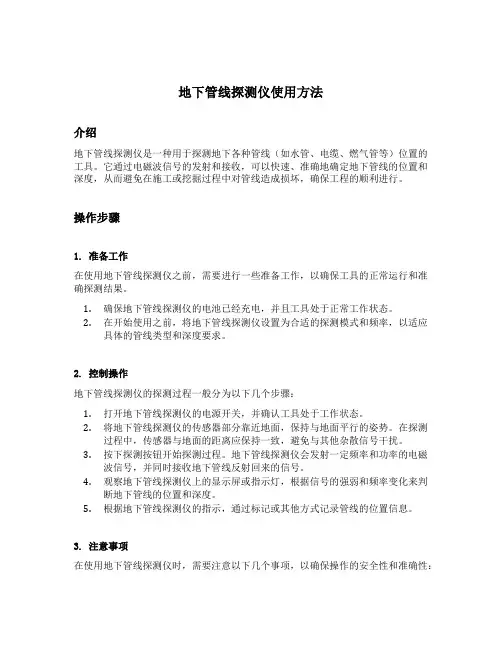

地下管线探测仪使用方法介绍地下管线探测仪是一种用于探测地下各种管线（如水管、电缆、燃气管等）位置的工具。
它通过电磁波信号的发射和接收，可以快速、准确地确定地下管线的位置和深度，从而避免在施工或挖掘过程中对管线造成损坏，确保工程的顺利进行。
操作步骤1. 准备工作在使用地下管线探测仪之前，需要进行一些准备工作，以确保工具的正常运行和准确探测结果。
1.确保地下管线探测仪的电池已经充电，并且工具处于正常工作状态。
2.在开始使用之前，将地下管线探测仪设置为合适的探测模式和频率，以适应具体的管线类型和深度要求。
2. 控制操作地下管线探测仪的探测过程一般分为以下几个步骤：1.打开地下管线探测仪的电源开关，并确认工具处于工作状态。
2.将地下管线探测仪的传感器部分靠近地面，保持与地面平行的姿势。
在探测过程中，传感器与地面的距离应保持一致，避免与其他杂散信号干扰。
3.按下探测按钮开始探测过程。
地下管线探测仪会发射一定频率和功率的电磁波信号，并同时接收地下管线反射回来的信号。
4.观察地下管线探测仪上的显示屏或指示灯，根据信号的强弱和频率变化来判断地下管线的位置和深度。
5.根据地下管线探测仪的指示，通过标记或其他方式记录管线的位置信息。
3. 注意事项在使用地下管线探测仪时，需要注意以下几个事项，以确保操作的安全性和准确性：1.地下管线探测仪只能用于探测地下埋设的管线，不能用于探测其他物体或未知区域。
2.在使用地下管线探测仪之前，需要了解并遵守现场的相关规定和安全操作指南。
3.在探测过程中，需要注意周围环境的干扰因素，如金属结构、强磁场等，并及时调整探测仪的参数以减少干扰。
4.地下管线探测仪只能提供管线位置和深度信息，不能判断管线的具体类型和状态，需要结合其他工具和技术来进行确认。
结论地下管线探测仪作为一种先进的工程工具，在地下管线探测和施工过程中起着重要的作用。
通过熟练掌握地下管线探测仪的使用方法，并遵守相关操作指南和注意事项，可以保证工程的顺利进行，减少不必要的损失和事故发生。
地下管线探测作业指导书..

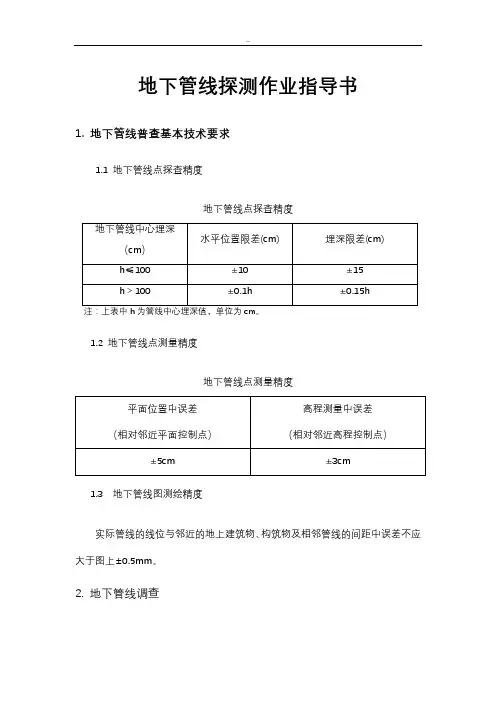

地下管线探测作业指导书1. 地下管线普查基本技术要求1.1 地下管线点探查精度1.2 地下管线点测量精度地下管线点测量精度1.3 地下管线图测绘精度实际管线的线位与邻近的地上建筑物、构筑物及相邻管线的间距中误差不应大于图上±0.5mm。
2. 地下管线调查地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上，通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性，做好记录和量测。
注：表中“△”为调查项目。
2.1管线点埋深测量的具体要求1）管线点埋深宜采用经检验的钢尺直接开井量测，不能用钢尺直接量测时，应采用L尺在地面进行量测，L尺的长轴方向应保持与地面线垂直，读数时应在地面拉水平线，水平线与L尺长轴方向的交点即为读数起始位置；2）管线点深度的计量单位为m，读数时精确到小数点后两位。
埋深位置应为阀门与主管接合处；3）当检查井被掩埋物、淤泥等覆盖（包括给水管线的阀门手孔、煤气管线的抽水缸等），不能直接量测埋深时，应采用仪器探测、打样洞等方法查明地下管线的埋深。
4）偏距量测宜用十字形井中器套卡在打开井盖的井口上，十字交叉点即为井口中心，交叉点挂钩悬一垂球，用尺量出垂球至管道中心线的水平垂距，即为偏距。
2.2 管线规格测量的具体要求1）管线规格用钢卷尺下井量测。
电缆管块或管组的计量单位用mm表示。
2）圆形断面量测其内径；排水管沟量测矩形断面内壁的宽和高；电缆沟道量测沟道断面内壁的宽和高；电缆管块或电缆管组量测其外包尺寸的宽和高；地下综合管廊（沟）量测矩形断面内壁的宽和高；直埋电缆的管线规格用条数表示；3）量测结果应与地下管线现状调绘图进行对照，当两者不一致时，应以实地量测内容为准；4）同一规格的地下管线其管线规格记录应统一。
5）地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。
材质的记录应采用中文全称。
6）埋设于地下管沟或管组、管块中的电力或电信电缆，宜查明电缆的根数或管组、管块孔数。
地下管线测试仪操作手册说明
地下管线探测仪操作手册说明书作用及介绍地下管线探测仪是用于各种复杂的地下管线探测、定位及故障查找，采用电磁感应技术，配合波峰法、波谷法、跨步电压法帮助我们更好的分析管线的路由，全中文图形显示，全数字控制，操作简单，性能优越，测量准确，适用于野外作业。
性能特征地下管线探测仪采用了独特的双水平天线和垂直天线的电磁技术，同时具有测量目标地下管线的电流、深度功能，可用于地下管线密集的区域对目标地下管线进行追踪和定位，是市政、电力、电信、自来水、煤气、石化、铁路等行业施工、验收、地面普查的必备工具。
主要功能大屏幕液晶中文图形显示直埋电缆故障的精确定位自带充电电池，不需市电，便于野外操作多种探测模式，适合各种复杂管线的探测连续自动阻抗匹配，不需人工干预多天线、多通道，直接显示电缆埋深寻测50Hz运行电缆路径具有背光功能适合夜间使用电流测量用于平行管线内置欧姆表可测环路电阻地下未知管线的普查带电电缆的路径查找第四章：技术指标地下管线定位仪发射机技术指标：工作频率：音频、射频、组合频率匹配负载：5欧姆-3000欧姆功率输出：低挡（1W）、高挡（3W）工作模式：直连法、感应法、耦合法电池类型：8节一号电池连续工作时间：大于8小时阻抗显示：四位数字过热过流：自动保护工作温度：-10°C - 50°C尺寸大小：16cm×16cm×39 cm3重量：4公斤地下管线寻测仪接收机技术指标：工作频率：音频、射频、50无源交流频率天线模式：波谷法、波峰法信号强度表示：条形图、数字量程0--999声音指示：随信号强度变化的音调增益控制：按键式数字显示动态范围：105db电流指示：显示被测电缆的有效电流值最大探深：不小于5米直读深度测量：三位数字显示，最大直读深度2.5米精度*：音频：±（1-5）% 射频：±（5-12）%*与现场环境、非同心线的形状、邻近管线的分布等情况有关工作温度：-10°C - 50°C电池型号：6节二号电池连续工作时间：大于20小时。
FJ-6 9 10 埋地管道检漏仪 使用手册说明书
前言近年来随着西气东输、俄气南供、陕京复线等重大工程的实施，我国油气管道干线联网的雏形已经形成。
早期兴建的输油管线、天然气管线以及各油田内部的集输管线，已经到了运行寿命的中后期，不少管线已因腐蚀发生穿孔，引起泄漏。
打孔盗油在我国各主要油田均有发生，油、水、气管线泄漏引起管线修复费用、介质损失费用、环境污染、气体爆炸造成人身伤亡医疗赔偿等费用，使得管道运输企业的成本居高不下，严重影响了正常生产和人身安全。
我国现已拥有各类地下管道六十余万公里，其中大多数为金属管道。
如何防止管道腐蚀，检测、评估、定位管道腐蚀点，确保管道安全运行，是管道运输部门、安全部门、环保部门一直非常关注的问题。
根据市场需求，分析近年来进口和国产防腐检测仪器优缺点的基础上，本公司开发了数字式、智能化、多功能的FJ系列埋地管道检漏仪。
该仪器能在不挖开覆土的情况下，方便而准确地探出埋地管线的位置、走向、深度、防腐层破损点以及破损大小、防腐层的绝缘电阻。
该仪器是油田、化工、输油、输气、水电、供暖等部门保证管线安全运行，提高单位经济效益，提前发现管道腐蚀点，预防腐蚀泄漏事故的检测仪器。
目录一、仪器简介 (3)（一）仪器的特点 (3)（二）仪器的功能及按键介绍 (3)1、发射机的功能 (3)2、探管仪的功能 (5)3、检漏仪的功能 (6)（三）仪器的技术指标 (7)二、仪器的操作方法 (8)（一）发射机的使用 (8)（二）探管仪的使用 (10)（三）检漏仪的使用 (14)（四）检测基本原理方法 (25)三、仪器使用注意事项 (26)四、仪器的基本配置 (28)五、名词术语解释说明 (29)编后语 (30)一、仪器简介（一）FJ-6/9/10系列埋地管道防腐层探测检漏仪仪器的特点1、采用平面化设计、键盘操作，一键多用。
2、无需另外接线，按测量键，即可自动测出发射功率、发射电压、发射电流、接地电阻等参数。
3、对检测全过程的信号强度，由内部线路进行归一化处理，使各测段的防腐层漏点大小和绝缘电阻值具有可比性。
地下管线探测仪使用说明操作作业指导书
地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具，广泛应用于城市建设、道路施工、电力维护等领域。
本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项，帮助用户正确使用和操作该设备。
二、设备介绍1. 外观特征：地下管线探测仪外观小巧便携，手持式设计，方便携带和操作。
设备主体采用工程塑料材质，具有防护性能和耐用性。
2. 功能特点：地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度，并通过声音或指示灯的形式进行提示。
该设备具有定位准确、操作简单、性能稳定的特点。
三、使用方法1. 准备工作a. 根据需要选择合适的检测模式：水平扫描、垂直扫描或斜向扫描。
b. 将电池或充电电源正确安装至设备，并确保电量充足。
c. 检查设备各部件的连接是否牢固，是否有损坏。
2. 探测操作a. 打开地下管线探测仪的电源，确认设备启动正常。
b. 将设备置于地面，并按压探测按钮开始进行探测。
c. 设备探测到地下金属管线时，会通过声音或指示灯的形式进行提示，用户应及时停止探测，并记录当前位置和深度。
3. 实时定位a. 在探测过程中，可通过实时定位功能调整探测的位置和深度。
b. 通过控制仪器的旋钮，可以实时改变探测范围。
c. 根据实时定位结果，可确定金属管线的准确位置。
4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作，以免损坏地下管线。
b. 在使用设备时，应注意周围环境的安全，并避免碰撞、摔落等意外情况。
c. 不要将设备暴露在高温、潮湿或腐蚀性环境中，以免损坏设备的功能和性能。
四、维护保养1. 设备保养a. 定期清洁设备外壳，确保没有灰尘、泥沙等杂物进入设备内部。
b. 不可随意拆卸设备，以免影响设备的正常工作。
2. 电池维护a. 如使用电池作为电源，请及时更换电池，避免电量不足导致设备不能正常工作。
b. 不要将电池暴露在高温或火源附近，以免发生火灾或爆炸。
3. 设备存放a. 长期不用时，应将设备存放在干燥、通风的地方，避免受潮和损坏。
RD4000PXL PDL 地下管线探测仪 说明书
实验三 地下管线探测仪的认识及使用一、实验目的（1）认识地下管线探测仪的基本构造及性能，了解各操作键的名称及其功能，并熟悉使用方法。
（2）掌握使用地下管线探测仪进行金属管线探测的基本操作方法。
二、实验组织（1）性质：基础性实验。
（2）时数：课内1学时，课外1学时。
（3）组织：4人1组。
三、实验设备（1）每组地下管线探测仪1套，记录板1块。
（2）自备：铅笔。
四、实验方法及步骤1．地下管线探测仪的构造（RD4000PXL/PDL）（1）通过教师讲解和地下管线探测仪使用说明书，了解其基本结构及各操作部件的名称和作用。
（2）了解地下管线探测仪键盘上各按键的名称及其功能、显示符号的含义。
图3-1 RD4000PXL/PDL地下管线探测仪2．地下管线探测仪的使用（RD4000PXL/PDL）（1）直连法第一步，发射机在开机前先通过电缆与接地钎和待测管道连接，即电缆的两个鳄鱼夹的一个夹连管道，另一个夹连接地钎，并保证接地钎与地充分接触（屏幕显示上超过30mA表示与地接触良好）。
第二步，为了形成一个回路，接地钎应在与待测管线的方向垂直插入（不能平行于管线方向插入）。
该方法可获得发射机加载信号的100%。
第三步，发射机与接收机的频率要设置一致，水管探测频率一般设置32.8kHz。
第四步，开测前要先选择power状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
第五步，测量，某一方向当接收信号在波峰（信号最强时，或屏幕显示的频率值最大时、或条形图为最长时）左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深，并记录。
（2）环钳法（偶合法）第一步，发射机在开机前先与带电缆线的夹钳和待测管道连接，这种方法不需与地接触。
该方法可获得发射机加载信号的70%。
第二步，发射机与接收机的频率要设置一致，水管（电信）探测频率一般均可设置32.8kHz。
第三步，开测前要先选择power状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
地下管线探测仪技术指标 地下管线探测仪工作原理
地下管线探测仪技术指标地下管线探测仪工作原理该仪器能在不挖开覆土的情况下便利而快捷地测定地下各种金属管道及电缆的走向、位置和埋深。
该仪器广泛应用于城市燃气、自来水、铁路、厂矿、电力、通讯及市政建设和地质勘探等部门，为工程勘探以及管线维护和检修供应依据。
检测原理利用电磁感应原理，通过探测地下金属管线的磁场分布来确定地下管线的精准位置、走向和埋深。
产品特点：1.多频率发射、抗干扰本领强，适用于多而杂管线探测；2.信号施加模式为感应法和直连法两种，适合不同的场合需要；3.多种响应模式：双线圈峰值法、单线圈峰值法、零值法；4.多种测深方法：直读法、80%法、70%法和50%法；5.大容量电池组：可充分长时间工作且可循环使用。
技术指标：发射机功率：10W（0.5—10W，自动调整）工作频率：发射机：512HZ、8KHZ、33KHZ接收机：50HZ、512H、8KHZ、33KHZ深度范围：5米深度误差：埋深的5%水平定位误差：埋深的2%地下管线探测仪的使用方法地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。
在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操很简单判定电缆地下位置及故障电磁感应法而电磁感应法是以岩（矿）石的导电性、导磁性和介电性的差异为物质基础，应用电磁感应原理，通过观测和讨论人工或天然源形成的电磁场的空间分布和时间（或频率）的变化规律，从而找寻良导矿床或解决有关的各类地诘责题的一组电法勘查的紧要分支方法。
通讯原理而通信原理即为通信系统作为一个实际系统，是为了充分社会与个人的需求而产生的，目的就是传送消息（数据、语音和图像等）。
通信技术的进展，特别是近30年来形成了通信原理的紧要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等，使仪器简单易懂的图形界面。
仪器的新型设计，对仪器行业带来了新的冲击，它更改了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明白，使用方法一学即会．过去我们查找电缆路径，必需将电缆停电测试，而有些运行电缆不可能停电，使用地下管线探测仪可以轻松解决带电电缆路径查找的问题,还可直接查找50Hz带电电缆的路径。
地下管线探测仪使用说明操作作业指导书
地下管线探测仪使用说明操作作业指导书SENNR系列地下管线探测仪发射机的信号施加方法共有3种工作方式：直连法，耦合法，感应法。
SENNR型管线探测仪接收机也有3种工作模式：波峰法、波谷法、A字架。
下面所述接收机均在波峰模式下进行。
我下面做一下简单的介绍。
1 直连法：直连法是直接将发射机发出的信号施加到被测管线上。
在使用这种方法查找目标管线时，可以运用发射机上的2种频率：音频和射频。
它们的区别是音频信号的频率低，衰减慢，传输距离远，它的辐射能力小，穿透能力弱，从而不容易串线；而射频信号频率高，穿透能力强、辐射能力好，但是含有高频成分较多，衰减较快，传输距离较近。
在查找时，就要灵活应用这两种频率的特点。
在使用过程中，如果远端接地，回路电阻小，就用音频来查找目标管线；回路电阻较大时，想办法改善接地状况来减小回路电阻；如管线探测仪果远端受某种原因的限制不能接地，或者接地经处理后回路电阻仍然较大，还有就是管线中有接头、绝缘物等等时，那就需要用射频信号来查找。
(发射机上有回路电阻显示大于2000了就说明回路电阻有些大)2 耦合法：有的时候受环境或情况限制，（如电缆带电运行等）不能直接将信号施加到目标管线上时，我们就要用这种方法。
这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。
在使用这种方法时使用者一定要注意，钳口要完全闭和，使用音频频率。
由于是这种频率，它的穿透能力弱一些，所以要求回路电阻要低，这样就要使目标管线两端接地。
使用者在查找之前，先要弄明白目标管线是否两端都接地，或者是中间有无接头、绝缘物等等。
注意在选择夹钳放置点的时候，切勿将夹钳放置在管线端头处，尽量离管线端头远些。
3 感应法：这种方法只能用射频信号，因为它的辐射广，穿透能力强。
使用时，先要调整好发射机和接收机之间的距离，因为在这种方法中，发射机发射的是一个面状的射频信号，这样空气中也会有发射机发出的信号，为了避免接收机直接接收到空气中的射频信号，所以就要先调整好两者之间的距离。
地下管线探测仪操作指导书
地下管线探测仪操作指导书Hessen was revised in January 2021地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测和雷达探测，在实际应用中多数是电磁感应探测（如：RD4000）。
电磁感应地下管线探测仪是由一台发射机和一台接收机组成。
它用于地下金属管线路由精确定位、深度测量和长距离管线的追踪。
采用双水平线圈和垂直线圈电磁技术，具有测量目标管线电流强度和电流方向的功能，提高了管线仪定位的精度和对目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
以RD4000为例介绍探测仪的原理方法及使用。
深度测量所得深度值是接收机底端到管线中心的距离。
2地下管线探测仪的原理及其探测方法探测原理地下管线探测仪使用的是电磁感应法。
用管线仪的发射机在地下管线上施加一个交变电流信号I。
这个电流信号在管线向前传输的过程中，会在管线周围产生一个交变的磁场。
其大小为I=K*I/R，方向为等势圆周上的切线方向。
将这个磁场分解为一个水平方向的磁场分量和一个垂直方向的磁场分量。
通过矢量分解可知，在目标管线的正上方时水平分量为最大，垂直分量为最小，而且它们的大小都与管线的位置和深度呈一定的比例关系。
因此，用管线探测仪接收机里的双水平天线和垂直天线分别测量其水平分量和垂直分量的大小，就能准确地对地下管线进行定位和测深。
探测方法地下管线探测仪有无源和有源两种工作方式。
无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。
不需要发射机对目标管线施加信号。
有电力（Power）和无线电（Radio）两种模式。
将接收机调到这两种工作模式，调节灵敏度，得到合适的读数，提着接收机在区域内进行网格搜索，并使机身面与移动方向成直线且尽可能与通过的管线呈90°，接收机有响应显示时，则表示有管线存在。
有源工作方式用来追踪和定位由发射机施加到目标管线上的信号，从而对管线进行定位和测深。
地下管线探测技术设计书
*********勘测设计研究院地下管线探测技术设计书编制审核接受人日期*************勘测设计研究院二○一二年十二月地下管线作业指导书1 合用范围本工法可广泛合用于市政工程和其他工程中由水泥、陶瓷和塑料材料构成的非金属管线、由铸铁、钢材构成的金属管线、由铜、铝材料构成的电缆等各种地下管线的探测。
2 参考文献（1）《城市地下管线探测规程》CJJ61-2023/J271-2023（2）《城市测量规范》CJJ/T8-2023；（3）《全球定位系统城市测量技术规程》CJJ73—97。
3 资源配置3.1 设备配置（1）地质雷达PROEX型l套, 配备250MHz、500MHz屏蔽天线；（2）管线探测仪l套；（3）全站仪1台；（4）GPS接受机1台。
3.2 人力资源管线探测专业性强, 技术含量高, 因此该项工作宜委托给具有专业资质的合作队伍实行。
现场配备技术人员和普通劳工协助实行。
人力配置如下: 检测工程师2人, 技术工程师1人, 测量工程师2名, 普通劳工2人。
4 地下管线探测工艺流程及操作要点4.1 地下管线探测工艺流程拟定工作范围，工作对象搜集原始资料现场踏勘，验证搜集的资现场踏勘，记录已知管线探测方法验证编写施工方案现场探测资料汇总图1 地下管线探测工艺流程图4.2 拟定工作范围, 工作对象4.2.1 拟定工作范围施工场地地下管线探测应在工程施工开挖前进行, 其范围应涉及开挖以及也许受开挖影响的地下管线安全的区域, 探测以上场地的管线走向、位置、深度, 避免开挖或非开挖作业时, 破坏地下管线, 导致严重的后果。
4.2.2 拟定工作对象地下管线探测前, 需搞清楚所测区域地下管线的种类, 根据不同的地下管线种类以便选用合适的探测方法, 地下管线重要涉及以下几个类别:（1）由水泥、陶瓷和塑料材料构成的非金属管线, 如排水管（雨水、污水、雨污合流）、工业管线或某些给水管线（生活用水、生产用水、和消防用水）等；（2）由铸铁、钢材构成的金属管线, 如给水, 燃气（煤气、液化气、天然气）、供热等工业管线；（3）由铜、铝材料构成的电缆（其外用钢铠、铝或塑料包装）, 如电力电缆（供电、路灯、电车）、通讯电缆（军用光缆、通信光缆）等和有线电视电缆等。
地下管线探测仪操作指导书
地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测与雷达探测,在实际应用中多数就是电磁感应探测(如:RD4000)。
电磁感应地下管线探测仪就是由一台发射机与一台接收机组成。
它用于地下金属管线路由精确定位、深度测量与长距离管线的追踪。
采用双水平线圈与垂直线圈电磁技术,具有测量目标管线电流强度与电流方向的功能,提高了管线仪定位的精度与对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪与定位。
以RD4000为例介绍探测仪的原理方法及使用。
深度测量所得深度值就是接收机底端到管线中心的距离。
2地下管线探测仪的原理及其探测方法2、1 探测原理地下管线探测仪使用的就是电磁感应法。
用管线仪的发射机在地下管线上施加一个交变电流信号I。
这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。
其大小为I=K*I/R,方向为等势圆周上的切线方向。
将这个磁场分解为一个水平方向的磁场分量与一个垂直方向的磁场分量。
通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置与深度呈一定的比例关系。
因此,用管线探测仪接收机里的双水平天线与垂直天线分别测量其水平分量与垂直分量的大小,就能准确地对地下管线进行定位与测深。
2、2 探测方法地下管线探测仪有无源与有源两种工作方式。
无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。
不需要发射机对目标管线施加信号。
有电力(Power)与无线电(Radio)两种模式。
将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。
有源工作方式用来追踪与定位由发射机施加到目标管线上的信号,从而对管线进行定位与测深。
发射机施加信号的方法有直接法、夹钳法与感应法三种方法。
地埋电缆走向探测仪使用说明
地埋电缆走向探测仪使用说明
地埋电缆走向探测仪是一种用于探测和定位地下的电缆或管道的工具。
下面是地埋电缆走向探测仪的一般使用说明：
1. 准备工作：
在开始探测之前，需要了解电缆的基本情况，如电压等级、敷设年代、电缆直径、电缆走向等。
2. 开启仪器：
按开机键打开探测仪，等待仪器自检并显示初始界面。
3. 调节频率：
根据实际情况选择合适的探测频率。
一般来说，不同频率的传感器适用于不同规格的电缆。
4. 调节音量：
根据周围环境噪声和电缆类型，调节合适的音量，以确保更准确的探测结果。
5. 开始探测：
将传感器放置在地面或者空中，沿着电缆走向缓慢移动，注意观察仪器显示界面的信号强度和方向指示。
当传感器靠近电缆时，信号会增强，当远离电缆时，信号会减弱。
通过这种方式可以确定电缆的位置和走向。
6. 数据记录：
在探测过程中，可以使用仪器的数据记录功能，将探测结果记录下来，以便后续处理和分析。
7. 结束工作：
完成探测后，关闭仪器并整理好设备。
以上是一般的地埋电缆走向探测仪使用说明，具体操作可能因不同品牌和型号的设备而有所不同。
建议在使用前仔细阅读说明书，按照说明书进行操作。
地下管线探测作业指导书
地下管线探测作业指导书一、引言地下管线探测作业是一项重要的工程任务，旨在确保施工过程中不会损坏现有的地下管线。
本指导书旨在提供详细的操作步骤和注意事项，以确保作业的安全性和高效性。
二、作业前准备1. 确定作业区域：首先，需要明确作业区域的范围，并获得相关的地图和图纸资料。
2. 收集管线信息：收集关于地下管线的信息，包括类型、直径、材料、埋深等。
这些信息可通过地方政府、管线运营商或相关机构获取。
3. 安全评估：在开始作业前，进行安全评估，确保作业人员了解潜在的危险和风险，并采取相应的预防措施。
三、设备和工具1. 探测仪器：选择适当的地下管线探测仪器，如地磁仪、电磁波探测仪等。
2. 标记工具：准备标记工具，如彩色喷漆、标志桩等，用于标记地下管线的位置。
3. 测量工具：备齐测量工具，如测量带、测量仪等，用于测量管线的深度和位置。
四、作业步骤1. 确定探测方法：根据地下管线的类型和特性，选择适当的探测方法。
常用的方法包括地磁法、电磁法和地雷达法等。
2. 仪器校准：在使用探测仪器前，进行仪器的校准，确保测量结果的准确性。
3. 划定探测区域：根据作业区域的范围，划定探测区域，并进行标记，以便后续的探测工作。
4. 进行探测作业：按照选定的探测方法，使用探测仪器进行作业。
根据仪器的指示，寻找地下管线的位置，并进行标记。
5. 测量管线深度：在标记地下管线位置后，使用测量工具测量管线的深度，并记录下来。
6. 制作探测报告：根据探测结果，制作探测报告，包括管线的位置、深度和类型等信息。
五、安全注意事项1. 事先通知：在进行地下管线探测作业前，应事先通知相关的管线运营商和地方政府，以确保作业的安全性。
2. 避免损坏：在进行探测作业时，要小心操作，避免对地下管线造成损坏。
如发现管线位置不清晰或存在障碍物，应及时停止作业并寻求专业人员的帮助。
3. 安全防护：作业人员应佩戴适当的个人防护装备，如安全帽、手套、防护眼镜等，以确保作业的安全性。
地下管线探测技术方案20240827
地下管线探测技术方案20240827
一、简介
地下管线探测技术是指使用物理探测仪器和探测方法，发射特殊的声
波或电磁信号，对周边地下放置的管线等隐蔽的物体进行定位、形态和尺
寸的确定，以便于地下管线的检测、安装和保养等工作的一种技术手段。
旨在在不破坏地表的情况下，掌握地下管线的路线位置和管线状态，确定
管线的直径、壁厚及存在的缺陷等情况。
二、技术方案
1、地下管线探测仪器
2、探测方法
（1）超声波检测
超声波的检测方式是将超声波通过仪器发射到地下，并且反射回地下
进行测量，从而确定管道路径的位置。
此外，超声波检测还可用于检测深度、清晰度和管径，并分析管道结构、管道壁厚、管道材质、管道中的气
体等。
（2）电磁测深
这种方法是使用电磁仪器发射特定频率的电磁信号以及接收反射信号，来确定电磁仪器和地下管道之间距离的一种技术。
电磁信号可以穿透现有
的地下管线，可以用来检测地下管线的深度、位置和形态，从而推断出管
道材质、管道壁厚和管道的缺陷等情况。
（3）磁粉检测。
地下管线探测仪的使用说明书
地线管线探测仪使用说明书河南汇龙合金材料有限公司基本功能n 能快速有效地确定地下的光缆、电缆及金属管线的走向和深度，及确定外皮故障。
n 确定电缆（管道）的走向，具有信号强度指示、左右箭头指示、罗盘方向指示。
n 具有电流方向指示，防止串线干扰。
n 数字直读显示电缆（光缆）的深度：0-25米，3米内精度5%，8米内精度10%n 具有故障检测专用模式，可用于探测外皮故障及电缆的破坏处n 发射机功率达到20W,埋深可达到地下25米,n 高清液晶彩屏显示n 相位功能解决串信号问题,n 罗盘指示,可一眼找出路径及位置n 实时自动显示深度,机器自动提示方位n 信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。
电流方向指示：具有独特技术，可显示跟踪信号的电流方向、相位，有效提高查找路技术指标发射机技术参数本机为多频大功率发射机，以恒功率输出、自动匹配外部负载，保证本机工作在最佳状态。
具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。
1) 可供选择频率：输出31种频率的正弦交流信号，分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82.3KHz、83.1KHz、89KHz、133KHz、200KHz，故障检测及管线识别信号FFLOW、FFHIGH，电流方向信号SS Low、SS High。
2) 具有FF故障检测频率，可同时发出路由跟踪信号和故障定位信号3) 欧姆表功能，可检测外部电阻、外部危险电压提示4) 三种信号发射方式（直连法耦合法感应法）5) 自动负载调整6) 输出功率可调，低档、中档、高档、满档四种档位。
地下管线探测技术方案-探地雷达(暗管探测仪)
埋地管线探测技术方案——探地雷达（暗管探测仪）探地雷达法测试
SL-GPR探地雷达
（一）基本原理
探地雷达（Ground Penetrating Radar）是一种高频电磁波探测地下物体的仪器，主要利用一个天线发射高频宽频带电磁波，另一个
天线接受来自地下介质界面的反射波。
电磁波在介质中传播时，其路径、电磁场强度与波形将随所通过介质的电性质及几何形态而变化。
因此，根据接收到波的旅行时间（亦称双程走时）、幅度与波形资料，可推断地下介质的分布情况
（二）电磁波的反射系数
电磁波的反射系数取决于界面两边介质的相对介电常数的差异,当目的物与周围介质电磁性参数差别较大时，反射系数也大，因而反射波的能量也大，反射系数除与入射角大小有关外，还与介质的含水量有关。
当这些差异越大时，反射系数就越大,这种差异正是探地雷达法探测的物理前提。
电磁波在介质传播过程中，当遇到相对介电常数明显变化的地质现象时，电磁波将产生反射及透射现象，其反射和透射能量的分配主要与异常变化界面的电磁波反射系数有关：
（三）数据采集与处理方法
地质雷达系统由一体化主机、天线及相关配件组成。
具体工作原理是：当雷达系统利用天线向地下发射宽频带高频电磁波，电磁波信号在介质内部传播时遇到介电差异较大的介质界面时，就会发生反射、透射和折射。
两种介质的介电常数差异越大，反射的电磁波能量也越大；反射回的电磁波被与发射天线同步移动的接收天线接收后，由雷达主机精确记录下反射回的电磁波的运动特征，再通过信号技术处理，形成全断面的扫描图。
地质雷达断面扫描图如图所示。
探地雷达（暗管探测仪）断面图示例。
SR-T10地下管线探测仪中文说明书
SR-T10管线探测仪使用说明书福州亿森电力设备有限公司SeekTech ®SR-20接收机工作区域安全事项∙保证工作区域整洁并照明条件良好。
∙禁止在易燃、易爆或有大量灰尘的环境下使用电子或电动工具。
用电安全事项∙当缺少电器部件时，请不要操作机器设备。
∙不要在潮湿环境或直接在雨中使用机器设备。
∙不要靠近高压电线。
电池使用注意事项∙按照说明书要求使用相同型式和尺寸的电池，不要混合使用不同类型的电池（比如：不要混合一起使用碱性电池和可充电电池）。
∙正确处理和保存电池。
不要包电池暴露在高温和靠近火源的地方。
同时，遵守当地法规处理废弃电池。
个人安全注意事项∙请集中注意力，专注于自己的工作。
∙使用个人安全防护设备，包括手套。
∙保持争取的姿势和注意身体平衡。
∙使用正确的附件，如保持机器设备稳定的装置。
∙避免交通事故。
当在靠近公路的地方操作设备时，保持高度警惕周围移动的车辆并穿戴有特殊醒目标记和具有反射光线功能的衣服或马甲。
SR-20使用注意事项∙请在仔细阅读完操作手册或参加培训后，使用该设备。
∙不要将天线浸在水中，请将该设备放置于干燥的环境中。
∙禁止未经培训的人员或小孩使用该设备。
请注意保存该设备，避免以上人员可以轻易拿到。
∙认真保养该设备。
∙仔细检查破损零部件及任何可能引起设备损坏的环境。
∙请使用SR-20生产商指定的附件。
∙保持手柄干燥、干净，避免被油脂污染。
∙不要在高温或过热的条件下使用该设备。
服务∙只用生产商认证合格的人员才能检测诊断该设备。
∙使用生厂商指定的零部件进行维修及更换。
∙遵守使用说明书的要求来更换附件。
∙正确的维护保养，更换电池前请清洁机器。
不要直接使用液体清洁剂或气雾清洁剂，请用湿布清洁机器。
∙进行安全检查。
∙以下情况需要进行维修服务：⏹如果有液体溅入设备或有异物进入设备中；⏹按照操作程序无法正常操作设备；⏹如果设备坠落或其它任何情况下损坏了该设备；⏹如果设备性能有了非常明显的改变。
地下管线探测仪用户手册样本
GH-6600B地下管线探测仪使用说明书中国江苏扬州国亨电气有限公司前言我公司长期致力于电缆故障测试的研究, GH-6600电缆故障智能测试仪已被上千家用户所使用, 在电力电缆测试领域中具有很高的声誉。
公司引用最新概念研制的GH-6600B地下管线探测仪, 特别适用于电缆对地绝缘故障的快速准确定位, ( 带电)路径查找, 深度定位。
GH-6600B管线探测仪是以电磁感应法为基础加以通讯原理的应用设计而成。
在使用上包含了更多人性化的设计, 经过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。
一人即可完成全部操作。
GH-6600B管线探测仪既可用于查找电缆( 带电或不带电) 路径, 又可用于寻找直埋电缆故障。
能够完成过去几套仪器才可完成的任务。
GH-6600B改变了传统的电缆故障定位概念, 不需高压试验装置, 不需使用交流电源, 不需分析波形, 接线简单明了, 使用方法一学即会。
过去我们查找电缆路径, 必须将电缆停电测试, 而有些运行电缆不可能停电, 使用GH-6600B能够轻松解决带电电缆路径查找的问题。
GH-6600B还可直接查找50Hz带电电缆的路径。
仪器特点:●全数字式定位仪, 显示清晰, 定位可靠●便携轻巧、使用方便、查找快捷●内置充电电池, 测试时不需市电●具有电缆埋深显示、电流显示●大屏液晶图形显示、测试中不需耳机●内置欧姆表可测量电缆环路电阻●具有电缆定位和故障查找两种功能●能够找到高达2MΩ的对地绝缘故障●具有背光功能适应夜间操作●公司将在产品的改进、提高方面做出不懈努力, 不断推出技术更先进、性能更优越、功能更完善的新产品系列, 在电缆监护、测试领域中为您提供坚实的物质保障和强有力的技术支援。
为了确保您能够安全顺利地使用本套仪器, 请务必在使用前仔细阅读本用户手册。
第一章基本原理一、工作原理及方法GH－6600B地下管线探测仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点, 智能化全汉字、图形操作指示及声音调频指示, 使它成为当今最容易使用的管线定位仪。
