桥涵工程定额工程量计算全解,内附图解及计算公式(4)
桥涵工程定额工程量计算全解
桥涵工程定额工程量计算全解，内附图解及计算公式一、全统市政定额桥涵工程工作内容1.打桩工程(1)打基础圆木桩的工作内容包括:制桩、安桩箍;运桩;移动桩架;安拆桩帽;吊桩、定位、校正、打桩、送桩;打拔缆风桩、松紧缆风桩;锯桩顶等。
(2)打木板桩的工作内容包括:木板桩制作;运桩;移动桩架;安拆桩帽;打拔导桩、安拆夹桩木;吊桩、定位、校正、打桩、送桩;打拔缆风桩、松紧缆风桩等。
(3)打钢筋混凝土方桩的工作内容包括:准备工作;捆桩、吊桩、就位、打桩、校正;移动桩架;安置或更换衬垫;添加润滑油、燃料;测量、记录等。
(4)打钢筋混凝土板桩的工作内容包括:准备工作;打拔导桩、安拆夹桩木;移动桩架;捆桩、吊桩、就位、打桩、校正;安置或更换衬垫;添加润滑油、燃料;测量、记录等。
(5)打钢筋混凝土管桩的工作内容包括:准备工作;安拆桩帽;捆桩、吊桩、就位、打桩、校正;移动桩架;安置或更换衬垫;添加润滑油、M料;测量、记录等。
(6)打钢管桩的工作内容包括:桩架场地平整;堆放;配合打桩;打桩。
注:1.定额中不包括接桩费用，如发生接桩，按实际接头数量套用钢管桩接桩定额。
2.打钢管桩送桩，按打桩定额人工、机械数量乘以1. 9系数计算。
(7)接桩的工作内容包括:1)浆锚接桩:对接、校正;安装夹箍及拆除;熬制及灌注硫磺胶泥。
2)焊接桩:对接、校正;垫铁片;安角铁、焊接。
3)法兰接桩:上下对接、校正;垫铁片、上螺栓、绞紧，焊接。
4)钢管桩、钢筋混凝土管桩电焊接桩:准备工具;磨焊接头;上、下节桩对接;焊接。
(8)送桩的工作内容包括:准备工作;安装、拆除送桩帽、送桩杆;安置或更换衬垫;添加润滑油、燃料;测量、记录;移动桩架等。
(9)钢管桩内切割的工作内容包括:准备机具;测定标高;钢管桩内排水;内切割钢管;截除钢筋、就地安放。
(10)钢管桩精割盖帽的工作内容包括:准备机具;测定标高画线、整圆;排水;精割;清泥;除锈;安放及焊接盖帽。
(11)钢管桩管内钻孔取土的工作内容包括:准备钻孔机具;钻机就位;钻孔取土;土方150m 运输。
桥涵工程识图与计量_图文
1-1剖面图的剖切位置和投射方向在半正面 半2-2剖面图中示出，它是沿桥台对称面剖 切得到的全剖视。1-1剖面图用来表示道碴 槽的构造及台顶各部分所使用的材料。图中 的虚线是材料分界线。受图的比例的限制， 道碴槽上局部未能表示清楚的地方，如圆圈 A处，则另用较大的比例画出它的详图作为 补充。
平面图上只画出了一半，称为半平面，它是台 顶部分的外形视图，表明了道碴槽、顶帽的平面 形状和大小。道碴槽上未能表示清楚的C部位， 亦通过C详图作进一步的表达。半正面和半2-2剖 面是台顶从正面观察和从2-2处剖切后观察得到 的合成视图，图中未能表示清楚的B部位，另用B 详图表示。
拱圈详图 拱圈的细节尺寸
涵洞图的阅读
步骤：
1、阅读标题栏和说明，了解涵洞的类型、孔径、比例 、尺寸单位、材料等。 2、看清所采用的视图及其相互关系。 3、按照涵洞的各组成部分，看懂它们的结构形式，明 确其尺寸大小。
（1）洞身 （2）出口和入口 （3）锥体护坡和沟床铺砌 4、通过上述分析，想象出涵洞的整体形状和各部分尺 寸大小。
在画侧面图的位置画的是桥台的半正面及半背面合 成的视图，用以表示桥台正面和背面的形状和大小。 图中的双点画线画出的是轨枕和道床，虚线是材料分 界线。图上重复标注了有关尺寸，只示出了一半的对 称部位亦注写成全长一半的形式。
2．台顶构造图 图示T形桥台的台顶构造图，它主要用来表示顶帽和
道碴槽的形状、构造和大小。台顶构造图由几个基本视 图和若干详图组成。
表示桥型、跨径、总体尺寸、各主要构件的相互位置关系 、 各部分的标高、材料数量以及有关的说明等。
一般包括立面图、平面图和横剖视图
河床
总长125.04m，
六孔(跨)钢筋混凝 土公路桥，跨度 20m
桥涵工程识图与计量资料
在画正面图的位置画的是桥台的侧面，表示垂直于 线路方向观察桥台。将桥台本身全部画成是可见的，路 基、锥体护坡及河床地面均未完整示出，只画出了轨底 线、部分路肩线（图中长度为75cm的水平线）、锥体护 坡的轮廓线（图中 1:1 及 1:1.25 的斜线）及台前台后的 部分地面线，这些线及有关尺寸反映了桥台与线路的关 系及桥台的埋深。前墙上距托盘底部40cm处的水平虚线 是材料分界线。图上还注出了基础、台身及台顶在侧面 上能反映出来的尺寸，有许多尺寸是重复标注的。大量 出现重复尺寸是土建工程图的一个特点。
2．墩帽图 用较大的比例 单独画出墩帽图。
正面图和侧面
图中的虚线为材料 分界线，点画线为 柱面的轴线。
3．墩帽钢筋布置图
墩帽钢筋布置图提供墩帽部分的钢筋布 置情况。
墩帽形状和配筋情况不太复杂时也可将 墩帽钢筋布置图与墩帽图合画在一起，不必 单独绘制。
桥墩图的阅读
阅读桥墩图的方法和步骤如下：
Байду номын сангаас
1 ．阅读标题栏和附注（说明），了解桥墩的名称、尺寸单 位以及有关施工、材料等方面的技术要求。
所承受的荷载，通过桥台、桥墩传给地基。
7.1.2 桥墩图
桥墩，由基础、墩身和墩帽组成。
表示桥墩的图样有： 桥墩图 墩帽图 墩帽钢筋布置图 1．桥墩图 桥墩图用来表达桥墩的整体情况， 包括墩帽、墩身、基础的形状、尺寸和 材料。
圆端形桥墩 正面图为按照线路方向投射桥墩所得的视图。 圆形墩的桥墩图
正面图是半正面与半 3-3 剖面的合成视图， 半剖面是为了表示桥墩各部分的材料，加注材料说 明，画出虚线作为材料分界线。半正面图上的点画 线，是托盘上的斜圆柱面的轴线和顶帽上的直圆柱 面的轴线。平面图画成了基顶平面，它是沿基础顶 面剖切后向下投射得到的剖面（剖视）图。
桥涵工程量计算讲解
精品资料
精品资料
精品资料
精品资料
（7）T形桥台(qiáo tái)
小数 ❖ 6、按图纸结合结构物的具体情况进行计算
精品资料
四、工程量计算(jìsuàn)的意义
❖ 1、工程量计算本身也是读图的过程。复核图纸中给出的工 程数量是否准确，以保证我们对上、对下计量计价的准确性。
❖ 2、是我们编制(biānzhì)施工作业计划，合理安排施工进度， 组织现场劳动力、材料以及机械的重要依据。
❖ 4、经确定的其他有关技术经济文件
精品资料
三、工程量计算(jìsuàn)的原则
❖ 1、工程量计算所用原始数据必须和设计图纸一致 ❖ 2、计算口径必须与预算定额一致 ❖ 3、计算单位必须与预算定额一致 ❖ 4、工程量计算规则(guīzé)必须与预算定额一致 ❖ 5、工程量计算的准确度 一般三位，汇总取0-3位
组 成
墩台身
基础
精品资料
精品资料
3、墩台的类型与构造
（1）实体(shítǐ) 式桥实体墩桥墩由一个实体结构组成，按其截面尺寸及重量的不
同又可分为实体重力式桥墩和实体轻型桥墩。 实体重力式桥墩是一实体圬工墩，主要靠自身的重量（包
括桥跨结构重力）平衡外力，从而保证(bǎozhèng)桥墩的 强度和稳定。此种桥墩自身刚度大，具有较强的防撞能力， 但同时存在阻水面积大的缺陷，比较适合于修建在地基承载 力较高、覆盖层较薄、基岩埋深较浅的地基上。
精品资料
桥涵工程定额工程量计算全解,内附图解及计算公式(3)

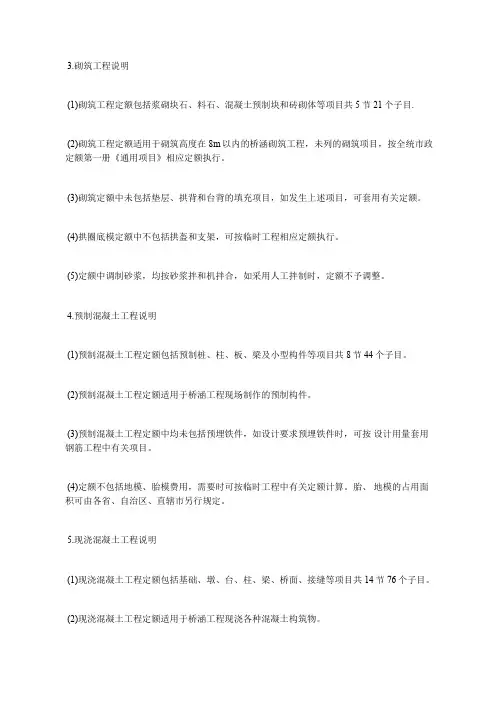

3.砌筑工程说明(1)砌筑工程定额包括浆砌块石、料石、混凝土预制块和砖砌体等项目共5节21个子目.(2)砌筑工程定额适用于砌筑高度在8m以内的桥涵砌筑工程，未列的砌筑项目，按全统市政定额第一册《通用项目》相应定额执行。
(3)砌筑定额中未包括垫层、拱背和台背的填充项目，如发生上述项目，可套用有关定额。
(4)拱圈底模定额中不包括拱盔和支架，可按临时工程相应定额执行。
(5)定额中调制砂浆，均按砂浆拌和机拌合，如采用人工拌制时，定额不予调整。
4.预制混凝土工程说明(1)预制混凝土工程定额包括预制桩、柱、板、梁及小型构件等项目共8节44个子目。
(2)预制混凝土工程定额适用于桥涵工程现场制作的预制构件。
(3)预制混凝土工程定额中均未包括预埋铁件，如设计要求预埋铁件时，可按设计用量套用钢筋工程中有关项目。
(4)定额不包括地模、胎模费用，需要时可按临时工程中有关定额计算。
胎、地模的占用面积可由各省、自治区、直辖市另行规定。
5.现浇混凝土工程说明(1)现浇混凝土工程定额包括基础、墩、台、柱、梁、桥面、接缝等项目共14节 76个子目。
(2)现浇混凝土工程定额适用于桥涵工程现浇各种混凝土构筑物。
(3)现浇混凝土工程定额中嵌石混凝土的块石含量如与设计不同时，可以换算，但人工及机械不得调整。
(4)钢筋工程中定额中均未包括预埋铁件，如设计要求预埋铁件时，可按设计用量套用定额第四章有关项目。
(5)承台分有底模和无底模两种，应按不同的施工方法套用定额相应项目。
(6)定额中混凝土按常用强度等级列出，如设计要求不同时可以换算。
(7)定额中模板以木模、工具式钢模为主(除防撞护栏采用定型钢模外)。
若采用其他类型模板时，允许各省、自治区、直辖市进行调整。
(s)现浇梁、板等模板定额中均已包括铺筑底模内容，但未包括支架部分。
如发生时可套用临时工程有关项目。
6.钢筋工程说明(1)钢筋工程定额包括桥涵工程各种钢筋、高强钢丝、钢绞线、预埋铁件的制作安装等项目共4节27个子目。
桥涵工程量计算-62页PPT资料
墩台帽
组 成
墩台身
基础
3、墩台的类型与构造
（1）实体式桥墩
实体桥墩由一个实体结构组成，按其截面尺寸及重量 的不同又可分为实体重力式桥墩和实体轻型桥墩。
实体重力式桥墩是一实体圬工墩，主要靠自身的重量 （包括桥跨结构重力）平衡外力，从而保证桥墩的强度和 稳定。此种桥墩自身刚度大，具有较强的防撞能力，但同 时存在阻水面积大的缺陷，比较适合于修建在地基承载力 较高、覆盖层较薄、基岩埋深较浅的地基上。
（2）空心式桥墩
在一些高大的桥墩中、为了减少污工体积，节约材料， 减轻自重，减少软弱地基的负荷，也可将墩身内部做成 空腔体、即所谓空心桥墩。这种桥墩在外形上与实体重 力式桥墩并无大的差别，只是自重较实体重力式的轻， 因此，它介于重力式桥墩和轻型桥墩之间。
空心桥墩有两种形式：一种为部分镂空实体桥墩， 另一种为薄壁空心桥墩。
二、工程量计算的依据
1、经审定的施工设计图纸、设计说明及 标准图集（数据）
2、预算定额、工程量清单计价规范（格 式）
3、经审定的施工组织设计或施工技术措 施方案（临时工程）
4、经确定的其他有关技术经济文件
三、工程量计算的原则
1、工程量计算所用原始数据必须和设计图纸 一致
2、计算口径必须与预算定额一致 3、计算单位必须与预算定额一致 4、工程量计算规则必须与预算定额一致 5、工程量计算的准确度 一般三位，汇总取0-
（3）桩（柱）式桥墩
柱式桥墩是目前公路桥梁中广泛采用的桥墩型式。它 具有线条简捷、明快、美观，既节省材料数量又施工方便 的特点，特别适用于桥梁宽度较大的城市桥梁和立交桥。
桥涵工程定额工程量计算全解,内附图解及计算公式（4）
桥涵工程定额工程量计算全解,内附图解及计算公式（4）桥涵工程定额工程量计算全解，内附图解及计算公式根据构筑物高度，确定钢模板接触混凝土面积，所需每平方米支撑用量如下:10.jpgd.扣件:用量根据各种高度综合考虑，每米217个。
e.钢模支撑拉杆:用量按钢模接触混凝土面积每平方米一根，采用Φ12圆钢(每米单位重量0.888kg)，并配2只尼龙帽。
定额中钢木模比例取定为钢模85 %，木模15%②木模板周转次数和一次补损率见表11-10.11.jpg12.jpga.木模材料取定.板厚取定为2.5 cm，支撑规格根据不同结构部位受力情况计算而定，不作统一规定.b.木模板的计算方法:13.jpg6)铁钉用量计算。
按配不同构件的模板，根据支模的质量标准来计算。
7)设备材料用量计算。
设备材料指机械台班中不包括的，如木扒杆、铁扒杆、地拢等材料。
各种设备材料用量计算根据1986年全国统一市政定额桥涵基本数据确定，用量按桥次摊销，每一个桥次为315m3混凝土.8)草袋用量计算.14.jpg9)其他材料的取定.①脱模油按每平方米模板接触混凝土面积0.10kg计。
②模板嵌缝料(绒布)，每米按20.05kg计。
③尼龙帽按5次摊销.④白棕绳按2桥次摊销。
(3)机械。
机械台班耗用量指按照施工作业，取用合理的机械，完成单位产品耗用的机械台班消耗量。
1)属于按施工机械技术性能直接计取台班产量的机械，则直接按台班产m计算。
2)按劳动定额计算定额台班量:15.jpg分项工程量指单位定额中需要加工的分项工程量，产量定额指按劳动定额取定的每工日完成的产量。
3)桥涵机械幅度差见表11-11。
16.jpg13.其他问题说明(1)运输的取定。
1)预算定额运距的取定，除注明运距外.均按150m运距计。
2)超运距=150m总运距一劳动定额基本运距.3)垂直运输lm按水平运输7m计。
①后台生料运输采用人力手推车，水泥、黄砂、石子运输数量参照1992年交通部公路工程预算定额混凝土配合比表。
桥涵工程量计算63页PPT
桥涵工程量计算
6
、
露凝ຫໍສະໝຸດ 无游氛，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
桥梁工程主要工程量计算(带公式)
桥梁主要工程量计算公式说明一、桥墩本桥桥墩，共有多种形式，1、2、3号墩为柱式桥墩，4号墩为空心桥墩，5、6号桥墩为薄壁桥墩，7号桥墩为墙式桥墩，共四种形式。
各种桥墩工程量计算均不同，其中以空心墩最难。
考虑到你的诚意，下面从易到难，分别逐一说明。
㈠1、2、3号柱式桥墩各墩墩柱直径均为1.8m，所以柱式桥墩总的工程量，是柱墩柱总长与墩柱截面积的乘积。
每根墩柱截面积：为四分之π乘以直径的平方，即：3.1416*1.8*1.8/4（m2）。
1、2、3号墩柱总长：1号墩柱均长9.0m、2号墩柱均长10.m、3号墩柱均长17.0m，每个墩均有3个墩柱，故墩柱总长为：3*9.0+3*10.0+3*17.0（m）。
1、2、3号柱式桥墩总的工程量，即为：（3*9.0+3*10.0+3*17.0）*3.1416*1.8*1.8/4=274.8（m3）㈡5、6号薄壁桥墩每座薄壁桥墩，是由两个带圆角的扁矩形柱组成，每个扁矩形柱外框尺寸均为12.85m和1.80m、截面积均相等。
所以薄壁桥墩总的工程量，为各个扁矩形柱总长与扁矩形柱截面积的乘积。
1）每个扁矩形柱截面积扁矩形柱截面形状，详见下图。
每个扁矩形柱截面面积，为中间大矩形面积（12.45*1.40）+长边两个长矩形面积（2*12.45*0.20）+短边两个短矩形面积（2*1.40*0.20）+一个圆形面1285180124520202014020积（3.1416*0.20*0.20），即：12.45*1.4+2*12.45*0.2+2*1.4*0.2+3.1416*0.2*0.2（m 2）2）5、6号薄壁桥墩的各个扁矩形柱的总长 5号墩高32.0m 、6号墩高32.0m ，则两墩各个扁矩形柱的总长为2*（32.0+30.0）=2*62.0（m ）3）薄壁墩与0号块连接根部斜撑增加的工程量每座墩增加4*12.85*0.3*0.3/2（m 3），两座墩共增加2*(4*12.85*0.3*0.3/2) （m 3）综上所述，5、6号薄壁桥墩总的工程量为： 2*62.0*(12.45*1.40+2*12.45*0. 20+2*1.4*0.2 +3.1416*0.2*0.2）+2*(4*12.85*0.3*0.3/2) =2868.5（m 3） ㈢7号墙式桥墩墙式桥墩的截面形状为其截面积为：12.0*2.0+3.1416*2.0*2.0/4（m 2） 桥墩高为：6.0m7号墙式桥墩的总工程量为：6.0*（12.0*2.0+3.1416*2.0*2.0/4）=162.8（m3）㈣4号空心桥墩4号墩截面形状为：4号墩总高度为：24.0m1）空心墩外廓总体积为：24.0*14.0*3.0（m3）2）空心墩空心体积空心墩中间段（20m高）三个矩形空心体积为3*20.0*3.6*1.8（m3）空心墩两端（2m高）上下六个棱台的体积每个棱台体积计算公式为：V＝h [ab＋a1b1+ (aa1bb1)1/2]/3，其中a=3.6m、b=1.8m、a1=2.4m、b1=0.6m，则6个棱台体积为：6*2.0*（3.6*1.8+2.4*0.6+sqrt(3.6*1.8*2.4*0.6)）/3（m3）3）4号空心墩总工程量为：24.0*14.0*3.0－3*20.0*3.6*1.8－6*2.0*（3.6*1.8+2.4*0.6+sqrt(3.6*1.8*2.4*0.6)）/3=575.3（m3）二、盖梁钢筋混凝土盖梁，只在4、7号墩设有。
桥、隧道、涵洞折合系数计算方法
桥，涵各工序折合系数桥、涵各工序折合系数例：1、一般特大桥：设计桥长500m桩基、承台设计圬工量1000m3, 折合系数：41%折算方法：折合=设计桥长×折合系数÷桩基、承台设计圬工量=500×0.41÷1000 （为什么要除以1000）？=0.205墩台身：墩身台设计圬工量1500m3,折合系数：14%折算方法：折合=设计桥长×折合系数÷墩台身设计圬工量=500×0.14÷1500 =0.047（为什么要除以1500）？现浇梁：同上桥面系：固定值0.06附属：固定值0.01如本月完成桩基承台圬工量150m3，墩台身200 m3，则折合成桥米： 150×0.205+200×0.047=40.15m2、其他项目：计算方法同上隧道各工序折合系数（隧道我能看懂）例：一、××双线隧道：1、正洞开挖：上台阶进尺80米 ,中台阶进尺68米，下台阶进尺60米折合系数：62%折算方法：折合=上台阶进尺量×开挖折合系数×上台阶折合系数+中台阶进尺量×开挖折合系数×中台阶折合系数+下台阶进尺量×开挖折合系数×下台阶折合系数=80×0.62×0.4+ 68×0.62×0.3+60×0.62×0.3=43.648成洞米2、衬砌：仰拱完成60米,衬砌完成58米折合系数：33%折算方法：折合=仰拱完成量×折合系数×仰拱折合系数+衬砌完成量×折合系数×衬砌折合系数=60×0.33×0.2+58×0.33×0.8=19.272成洞米3、水沟、电缆槽:水沟、电缆槽完成50米，折合系数：3%折算方法：折合=完成量×折合系数=50×0.03=1.5成洞米4、附属：折合系数：2%如本月完成附属48米，则折合成洞米：48×0.02=0.96m5、成洞米=开挖折合数+衬砌折合数+水沟、电缆槽折合数+附属折合数=43.648+19.272+1.5+0.96=65.38成洞米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥涵工程定额工程量计算全解，内附图解及计算公式
根据构筑物高度，确定钢模板接触混凝土面积，所需每平方米支撑用量如下:
d.扣件:用量根据各种高度综合考虑，每米217个。
e.钢模支撑拉杆:用量按钢模接触混凝土面积每平方米一根，采用Φ12圆钢(每米单位重量
0.888kg)，并配2只尼龙帽。
定额中钢木模比例取定为钢模85 %，木模15%
②木模板周转次数和一次补损率见表11-10.
a.木模材料取定.板厚取定为2.5 cm，支撑规格根据不同结构部位受力情况计算而定，不作统一规定.
b.木模板的计算方法:
6)铁钉用量计算。
按配不同构件的模板，根据支模的质量标准来计算。
7)设备材料用量计算。
设备材料指机械台班中不包括的，如木扒杆、铁扒杆、地拢等材料。
各种设备材料用量计算根据1986年全国统一市政定额桥涵基本数据确定，用量按桥次摊销，每一个桥次为315m3混凝土.
8)草袋用量计算.
9)其他材料的取定.
①脱模油按每平方米模板接触混凝土面积0.10kg计。
②模板嵌缝料(绒布)，每米按20.05kg计。
③尼龙帽按5次摊销.
④白棕绳按2桥次摊销。
(3)机械。
机械台班耗用量指按照施工作业，取用合理的机械，完成单位产品耗用的机械台班消耗量。
1)属于按施工机械技术性能直接计取台班产量的机械，则直接按台班产m计算。
2)按劳动定额计算定额台班量:
分项工程量指单位定额中需要加工的分项工程量，产量定额指按劳动定额取定的每工日完成的产量。
3)桥涵机械幅度差见表11-11。
13.其他问题说明
(1)运输的取定。
1)预算定额运距的取定，除注明运距外.均按150m运距计。
2)超运距=150m总运距一劳动定额基本运距.
3)垂直运输lm按水平运输7m计。
①后台生料运输采用人力手推车，水泥、黄砂、石子运输数量参照1992年交通部公路工程预算定额混凝土配合比表。
②前台熟料运输采用1t机动翻斗车.
4)构件安装(包括打桩)均不包括场内运输.
(2)一桥次的计算依据。
按3孔、16m的板梁14m宽的中型桥梁，混凝土量为315m3。
(3)安装定额中，机械选用一般按构件重量的3倍配备机械。
(4)悬臂浇筑定额中所使用的挂篮及金属托架是按单位工程一次用量扣25%的残值后一次摊销。
三、桥涵工程定额工程最计算规则
1.打桩工程
(1)打桩。
1)钢筋混凝土方桩、板桩按桩长度(包括桩尖长度)乘以桩横断面面积计算.
2)钢筋混凝土管桩按桩长度(包括桩尖长度)乘以桩横断面而积，减去空心部分体积计算.
3)钢管桩按成品桩考虑，以吨计算.
(2)焊接桩型钢用量可按实调整.
(3)送桩。
1)陆上打桩时，以原地面平均标高增加lm为界线，界线以下至设计桩顶标高之间的打桩实体积为送桩工程量。
2)支架上打桩时，以当地施工期间的最高潮水位增加0. 5m为界线，界线以下至设计桩顶标高之间的打桩实体积为送桩工程量。
3)船上打桩时，以当地施工期间的平均水位增加Im为界线，界线以下至设计桩顶标高之间的打桩实体积为送桩工程量。
2.钻孔灌注桩工程
(1)灌注桩成孔工程量按设计人土深度计算。
定额中的孔深指护筒顶至桩底的深度。
成孔定额中同一孔内的不同土质.不论其所在的深度如何，均执行总孔深定额。
(2)人工挖桩孔土方工程量按护壁外缘包围的面积乘以深度计算.
(3)灌注桩水下混凝土工程量按设计桩长增加1.0m乘以设计横断面面积计算。
(4)灌注桩工作平台按照临时工程有关项目计算。
(5)钻孔灌注桩钢筋笼按设计图纸计算，套用钢筋工程有关项目。
(6)钻孔灌注桩需使用预埋铁件时，套用钢筋工程有关项目。
3.砌筑工程
(1)砌筑工程量按设计砌体尺寸以立方米体积计算，嵌人砌体中的钢管、沉降缝、伸缩缝以及单孔面积0.3时以内的预留孔所占体积不予扣除。
(2)拱圈底模工程量按模板接触砌体的面积计算。
4.预制混凝土工程
(1)混凝土工程量计算。
1)预制桩工程量按桩长度(包括桩尖长度)乘以桩横断面面积计算.
2)预制空心构件按设计图尺寸扣除空心体积，以实体积计算.空心板梁的堵头板体积不计入工程量内，其消耗量已在定额中考虑.
3)预制空心板梁，凡采用橡胶囊做内模的，考虑其压缩变形因素，可增加混凝土数量.当梁长在16m以内时，可按设计计算体积增加7%;若梁长大于16m时，则增加9%计算。
如设计图已注明考虑橡胶囊变形时，不得再增加计算.
4)预应力混凝土构件的封锚混凝土数量并人构件混凝土工程量计算.
(2)模板工程量计算。
1)预制构件中预应力混凝土构件及T形梁、I形梁、双曲拱、析架拱等构件均按模板接触混凝土的面积(包括侧模、底模)计算.
2)灯柱、端柱、栏杆等小型构件按平面投影面积计算。
3)预制构件中非预应力构件按模板接触混凝土的面积计算，不包括胎、地模.
4)空心板梁中空心部分，桥涵工程定额均采用橡胶囊抽拔，其摊销量已包括在定额中，不再计算空心部分模板工程量.
5)空心板中空心部分，可按模板接触混凝土的面积计算工程量。
(3)预制构件中的钢筋混凝土桩、梁及小型构件，可按混凝土定额基价的2%计算其运输、堆放、安装损耗，但该部分不计材料用量.
5.现浇混凝土工程
(1)混凝土工程量按设计尺寸以实体积计算(不包括空心板、梁的空心体积)，不扣除钢筋、铁丝、铁件、预留压浆孔道和螺栓所占的体积.
(2)模板工程量按模板接触混凝土的面积计算。
(3)现浇混凝土墙、板上单孔面积在0. 3㎡，以内的孔洞体积不予扣除，洞侧壁模板面积亦不再计算;单孔面积在0.3㎡以上时，应予扣除，洞侧壁模板面积并人墙、板模板工程量之内计算。
6.钢筋工程
(1)钢筋按设计数量套用相应定额计算(损耗已包括在定额中)。
设计未包括施工用筋经建设单位同意后可另计。
(2)T形梁连接钢板项目按设计图纸，以t为单位计算.
(3)锚具工程量按设计用量乘以下列系数计算.锥形锚为1.05; OVM锚为1.05;墩头锚为1.00.
(4)管道压浆不扣除钢筋体积。
7.安装工程
(1)定额安装预制构件以m3为计量单位的，均按构件混凝土实体积(不包括空心部分)计算.
(2)驳船不包括进出场费，其吨位单价由各省、自治区、直辖市确定。
8.立交箱涵工程
(1)箱涵滑板下的肋楞，其工程量并人滑板内计算.
(2)箱涵混凝土工程量，不扣除单孔面积0.3㎡时以下的预留孔洞体积.
(3)顶柱、中继间护套及挖土支架均属专用周转性金属构件，定额中已按摊销量计列，不得重复计算.
(4)箱涵顶进定额分空项、无中继间实土顶和有中继间实土顶三类，其工程量计算如下:
1)空顶工程量按空顶的单节箱涵重量乘以箱涵位移距离计算。
2)实土顶工程量按被顶箱涵的重量乘以箱涵位移距离分段累计计算。
(5〕气垫只考虑在预制箱涵底板上使用，按箱涵底面积计算.气垫的使用天数由施工组织设计确定，但采用气垫后在套用顶进定额时应乘以0.7系数.
9.临时工程
(1)搭拆打桩工作平台面积计算.
式中
F一一工作平台总面积，单位为㎡;
F1——每座桥台(桥墩)工作平台面积，单位为㎡；
F2——桥台至桥墩间或桥墩至桥墩间通道工作平台面积，单位为㎡；
N1——桥台和桥墩总数量;
N2——通道总数量;
D——二排桩之间距离，单位为m;
L——桥梁跨径或护岸的第一根桩中心至最后一根桩中心之间的距离，单位为m;
A——桥台(桥墩)每排桩的第一根桩中心至最后一根桩中心之间的距离，单位为m。
(2)凡台与墩或墩与墩之间不能连续施工时(如不能断航、断交通或拆迁工作不能配合).每个墩、台可计一次组装、拆卸柴油打桩架及设备运输费。
(3)桥涵拱盔、支架空间体积计算.
1)桥涵拱盔体积按起拱线以上弓形侧面积乘以(桥宽+2m)计算。
2)桥涵支架体积为结构底至原地面(水上支架为水上支架平台顶面)平均标高乘以纵向距离再
乘以(桥宽+2m)计算。
10.装饰工程
除金属面油漆以t计算外，其余项目均按装饰面积计算。
