基坑监控量测方案精编WORD版
基坑监测方案
基坑监测方案1. 简介本文档旨在介绍基坑监测的方案，以确保基坑施工过程中的安全性和稳定性。
基坑监测是在土木工程领域中非常重要的一项工作，通过实时监测基坑的变形和土体的应力变化，可以及时发现和解决潜在的问题，确保施工过程的顺利进行。
2. 监测目标基于基坑监测的目标主要包括：•监测基坑的变形情况，包括垂直变形和水平变形；•监测土体的应力变化，包括压力和摩擦力；•监测基坑周围的地下水位变化；•监测基坑边界围护结构的变形情况。
3. 监测方法针对不同的监测目标，我们采取不同的监测方法：3.1 基坑变形监测基坑的垂直变形和水平变形是基坑施工过程中需要重点监测的指标。
我们可以使用以下方法进行监测：•使用全站仪进行定点测量，记录并分析基坑边界围护结构、基坑底板和内部支撑体系等的变形情况；•安装倾斜仪，在基坑边界围护结构和基坑内部的关键位置进行倾斜监测；•使用测量引线法，通过测量特定的基准线和引线之间的变化来确定基坑的变形情况。
3.2 土体应力监测土体的应力变化可以反映基坑施工过程中的土体稳定性，我们采取以下方法进行监测：•安装应变片或者挠度计来测量土体的应力变化；•使用孔隙压力计来测量土体中的孔隙水压力变化，以及周围地下水位的变化；•定期采集土体样本，并进行室内试验，分析土体的力学特性变化。
3.3 地下水位监测基坑施工过程中的排水工作对于土体的稳定性非常重要，我们需要进行地下水位的监测：•安装水位计来实时监测地下水位的变化；•定期采集地下水样本，并进行化学分析，判断地下水质的变化。
3.4 围护结构变形监测基坑边界围护结构的稳定性对于整个施工过程的安全性至关重要，我们采取以下方法进行监测：•使用全站仪或者激光测距仪进行边界围护结构的变形测量；•安装应变片、位移计或者倾斜仪来监测边界围护结构的变形情况。
4. 监测频率和数据分析基坑监测的频率要根据具体的施工情况和监测目标来确定。
一般来说，开始施工前需要进行基础监测，然后根据施工的进展进行定期的监测。
基坑监测方案
基坑监测方案
为保证基坑支护结构在开挖及基础施工期间的安全与稳定，确保建筑物的安全。
要进行土钉抗拔试验，土钉长度均为５米，直径100mm，杂填土及全风化岩中均设３根，施工１４天后进行拔出破坏试验。
另外，在基坑边坡坡顶设置水平及沉降观测点观测建筑物的倾斜。
在每层开挖爆破均进行观测，同时注意基坑四周的裂缝观察。
（14）边坡变形观测方案
1）边坡位移
边坡位移采用全站仪进行监控：
①坐标法
首先在施工现场附近布置好测量控制网，每次都精密测出各位移观测点的坐标，根据每次测得的坐标差值求得位移值。
②方向观测法
根据该工程位移观测点基本处在同一直线的特点，在该直线附近或直线上埋一基准点，并标定好起始方向，精确测定各测点的方向值，然后，每次位移观测都精确放样出各位移观测点所在位置的方向，用钢尺量出偏离值，每次所量得的偏离值差值即为位移值。
2）测点及基准点布置
为了能准确、及时地反映边坡变形情况，测点布置在基坑顶周边，测点距离=1.5m×基坑深度。
3）沉降观测
利用已预埋好的测点，首先在施工现场稳定。
通视地段预埋好水准基点，采用自动安平水准仪进行施测，根据每次测得的高程差值求得沉降值。
基坑监测监控方案
基坑监测监控方案土方开挖施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。
通过监测，可以及时掌握基坑开挖过程中支护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据,防患于未然；通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全。
一、监测频率1坡顶水平位移监测：基坑开挖前3步深度在5m以内，可每2d观测一次，基坑开挖至5m以下及基坑开挖完成后一周内，每天观测一次。
基坑开挖至基底后一周后无明显位移时,可适当延长观测周期，每5~IOd 观测一次。
2、坡顶垂直位移及建筑物沉降观测：在基坑降水时和在基坑土开挖过程中应每天观测一次。
混凝土底板浇完IOd以后，可每2~3d观测一次，直至地下室顶板完工和水位恢复。
此后可每周观测一次至回填土完工。
3、当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔,加密观测次数,并及时向施工、监理和设计人员报告监测结果：(1)监测项目的监测值达到报警标准；(2)基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏；(3)基坑附近地面荷载突然加大；(4)临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。
4、当有危险事故征兆时，应连续监测。
二.监控报警1基坑及支护结构监控报警值以累计变化量和变化速率两个值控制，累计变化量的报警指标不应超过设计限制。
2、本基坑坡顶水平位移报警值设为25mm,水平位移速率报警值设为连续三日大于2mm∕d o3、周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。
4、本基坑周围建筑物沉降报警值设为15mm,倾斜报警值设为IOmm,倾斜速率报警值设为连续三日大于Imm/55、当出现下列情况时，应立即报警：6、周围建筑物砌体部分出现宽度大于1.5mm的变形裂缝;7、附近地面出现宽度大于IOmm的裂缝；三、紧急预案1、基坑开挖和喷锚支护施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。
基坑监测施工方案word参考模板
目录一、编制依据 (1)二、工程概况 (1)三、监测目的及监测项目 (3)1. 监测目的 (3)2. 监测项目 (3)四、监测方案 (3)1. 监测设备 (3)2. 土钉墙墙顶水平位移监测 (3)3. 围墙外道路、围墙内地面沉降观测 (4)4. 周围建筑物变形监测 (5)5. 地连墙墙体变形监测 (5)6. 锚杆内力变化监测 (6)7. 地下水位监测 (7)五、对监测数据结果的要求 (8)六、监测过程控制要求 (8)七、安全与文明施工 (8)八、附图 (9)九、附表 (9)一、编制依据1) 北京市勘察设计研究院的《..工程地质勘察报告》，2002年10月；2) 《土方、基坑支护及降水工程施工组织设计》，2004年1月；3) 工程地下管线调查图，2004年12月；4) 《工程测量规范》(GB50026-96)；5) 《建筑变形测量规程》(JGJ/T8-97)；6) 《建筑工程施工测量规程》(DBJ01-21-95)；7) 《建筑基坑支护技术规程》(JGJ120-99)；8) 《建筑基坑规程技术规范》(YB9258-97)。
二、工程概况广场总占地面积约为30600m²。
±0.00相当于绝对标高40.80m，基坑占地面积约为30000m2，主体建筑基底标高为-21.675m，外围纯下沉广场在±0.00以下约8.675m，局部下沉广场基底标高为-15.875m、-12.475m。
场地西侧有3栋民宅，距离本工程上口线18m~25m，北侧有两栋民宅和1栋办公楼，距离开挖上口线约为20m。
这6栋楼列入本次监测范围内。
这6栋楼的编号为：北侧自东向西分别为北1、北2、北3；西侧自北向南分别为西1、西2、西3；经现场观测，发现北3、西1、西2、西3墙体有裂纹，我方已拍照，部分图片如下：图1 北3东北证券楼东南角图2 西1楼东侧中部图3 图2局部放大图4 西1楼东侧中部图5 图4局部放大图6 西1楼东侧中部图7 西1楼东侧南部图8 西2楼东侧中部图9 西2楼东侧中部图10 西3楼东北角三、监测目的及监测项目1. 监测目的1) 根据现场监测所得数据与设计值（或预警值）进行比较，如果超过某个限值则立即采取措施，防止支护结构、周边建筑物（构筑物）发生变形破坏；2) 根据监测提供的数据指导现场施工，优化施工组织。

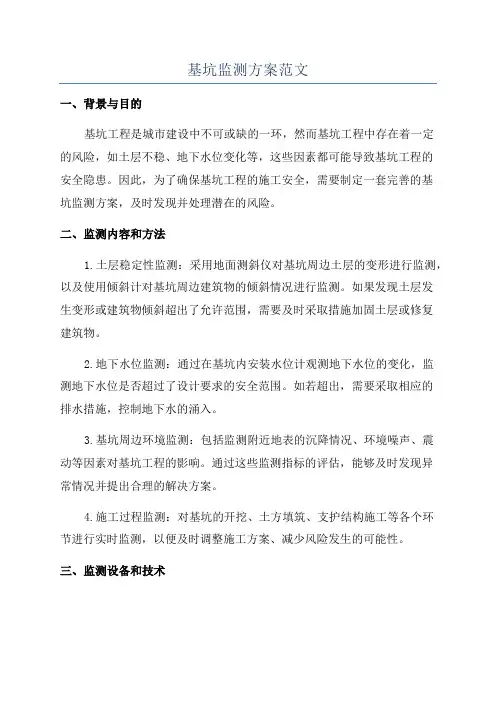

基坑监测方案范文
基坑监测方案范文一、背景与目的基坑工程是城市建设中不可或缺的一环，然而基坑工程中存在着一定的风险，如土层不稳、地下水位变化等，这些因素都可能导致基坑工程的安全隐患。
因此，为了确保基坑工程的施工安全，需要制定一套完善的基坑监测方案，及时发现并处理潜在的风险。
二、监测内容和方法1.土层稳定性监测：采用地面测斜仪对基坑周边土层的变形进行监测，以及使用倾斜计对基坑周边建筑物的倾斜情况进行监测。
如果发现土层发生变形或建筑物倾斜超出了允许范围，需要及时采取措施加固土层或修复建筑物。
2.地下水位监测：通过在基坑内安装水位计观测地下水位的变化，监测地下水位是否超过了设计要求的安全范围。
如若超出，需要采取相应的排水措施，控制地下水的涌入。
3.基坑周边环境监测：包括监测附近地表的沉降情况、环境噪声、震动等因素对基坑工程的影响。
通过这些监测指标的评估，能够及时发现异常情况并提出合理的解决方案。
4.施工过程监测：对基坑的开挖、土方填筑、支护结构施工等各个环节进行实时监测，以便及时调整施工方案、减少风险发生的可能性。
三、监测设备和技术1.地面测斜仪：地面测斜仪是一种通过测量地面上各个点的变形量来判断土层稳定性的仪器。
它能够实时监测土层的变形情况，并通过数据分析给出预警。
2.倾斜计：倾斜计能够测量基坑周边建筑物的倾斜情况，以及墙体的变形情况。
通过倾斜计的监测，能够及时发现墙体的变形情况，并采取相应的修复措施。
3.水位计：水位计是监测地下水位变化的主要设备，通过实时测量地下水位的高低来判断基坑周边的地下水变化情况。
4.环境监测仪器：包括沉降监测仪、噪声监测仪、震动监测仪等，用于监测基坑周边环境的变化情况。
四、监测频率与执行机构1.土层稳定性监测：根据施工进度和土层情况的变化，每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
2.地下水位监测：根据地下水位变化的情况，每日或每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
基坑监测方案范本
监测方案批准：审核：编写：6日监测方案目录§1概况 (1)1.1工程概况 (1)1.2环境概况 (1)§2监测技术要求与目的 (1)§3监测方案编制依据 (2)§4监测方案编制原则 (2)4.1系统性原则 (2)4.2可靠性原则 (3)4.3与设计、施工相结合原则 (3)4.4经济合理原则 (3)§5监测内容 (3)5.1塔机基础监测 (3)5.2基坑围护监测 (3)5.3坑底回弹监测 (4)§6监测点的布设 (4)§7监测控制网的布设 (4)§8监测仪器及方法 (5)8.1垂直、水平位移监测 (6)8.2坑底回弹监测 (9)§9报警 (9)§10监测工作计划、周期及频率 (10)§11资料整理与成果提交 (10)§12技术保障措施 (11)§13质量保障措施 (11)§14应急预案 (12)14.1应急小组 (12)14.2应急小组职责及工作程序 (12)14.3实施注意事项 (13)§15监测方案布点图 (13)监测方案§1概况1.1工程概况本工程基坑开挖面积约75000米2,基坑围护周长约1300米,基坑开挖深度为11米,基坑采用钻孔灌注桩,局部门式刚架围护结构,三轴搅拌桩止水,二道混凝土/型钢斜支撑体系.基坑安全等级为二级,周边环境等级为二/三级.支撑按照××市《基坑工程设计规程》(DG/TJ08-61-2010)中相关规定,本基坑按二级基坑要求进行施工监测.1.2环境概况项目四周分布有道路、楼房和高架桥等建筑物,道路下埋设有信息、雨水、煤气等管线.基坑开口线距最近的建筑物边线仅有15米左右.拟建场地地貌类型属××平原,地貌形态单一.勘察期间测得勘探点孔口标高一般为3.45～5.11米之间,场地平均标高约4.20米.拟建场地处于上海地区古河道地层,缺失上海市统编的第⑥层、第⑦层土,地表下深度85米范围内地基土均属第四纪滨海～河口相、滨海~浅海相、滨海、沼泽相、溺谷相、滨海~浅海相、滨海~河口相沉积物.主要由粘性土、粉性土和砂土组成,一般呈水平状分布.此次监测重点为基坑围护桩墙和施工用塔机基础.§2监测技术要求与目的本工程的信息化施工监测充分考虑到以下各因素的影响：1、本工程基坑形状不规则,开挖面积较大,边线较长.工程施工周期长,施工流程较多,包括围护施工、基坑开挖及地下结构施工等部分,工艺复杂.2、基坑监测数据反馈的及时性和与施工的联动性要求较高.因此,本工程监测工作必须严格按设计及有关管理部门的有关变形控制要求进行实施,同时对基坑围护结构、塔机基础进行重点监测.在基坑开挖过程中,由于受地质条件、荷载条件、材料性质、施工条件和外界其他因素的复杂影响,很难单纯的从理论上预测工程中可能出现的问题,而且,从理论预测监测方案值还不能全面、准确的反应工程的各种变化.因此,在理论指导下制定周密的监测计划,并严格实施计划十分必要.本工程监测的主要目的有：1、通过监测及时发现围护结构施工过程中的环境变化发展趋势,及时反馈信息,达到有效控制基坑施工对周边环境的影响;2、通过监测及时调整支护系统的受力均衡问题,使整个基坑在开挖过程中始终处于安全、可控的范围内;3、通过监测及时发现塔机基础在施工过程中的环境变化发展趋势,及时反馈信息,确保施工机械的安全使用;4、通过监测数据与预测值作比较,判断上一施工工艺和施工参数是否符合或达到预期要求,及时调整工艺及参数,确保顺利实现下一施工进度控制,从而切实实现信息化施工,达到优质安全、经济合理、施工快捷的目的.§3监测方案编制依据《基坑工程施工监测规程》DG/TJ08-2001-2006《建筑地基基础设计规范》GB50007-2002《工程测量规范》GB50026-2007《城市测量规范》CJJ8-99《建筑变形测量规范》JGJ8-2007《地基基础设计规范》DGJ08-11-2010《岩土工程勘察规范》DGJ08-37-2002《基坑工程设计规范》DG/TJ08-61-2010《建筑基坑工程监测技术规范》GB50497-2009§4监测方案编制原则4.1系统性原则1. 方案设计的各个监测项目有机结合,既形成整体,又相互衬映,使测试数据能对监测方案应校核;2. 运用系统功效达到对环境、基坑进行全方位、连续性监测,监测点布置要考虑合理、有效因素.4.2可靠性原则1. 方案中采用的监测手段为成熟、或基本成熟的;2. 监测中使用的监测仪器、测试元件均通过标定且在有效期内;3. 测点的布设中考虑了各个测点的保护需要.4.3与设计、施工相结合原则1. 跟据设计计算情况,考虑关键部位有针对性布点,达到进一步优化设计的目的;2. 对地质条件变化较大或施工异常部位进行重点或加密监测.3. 依据施工规范要求,确定被监测项目的报警值.4. 结合实际施工,调整优化测点布设、测试手段、仪器选配、测点保护方案,确定监测频率.4.4经济合理原则1. 在安全、可靠的前提下结合工程经验尽可能采用直观、简单、有效的方法;2. 在确保可靠的基础上择优选择国产及进口仪器设备;3. 在确保全面、安全的前提下,合理利用监测点之间的联系,减少测点数量,提高工作效率,降低成本.§5监测内容根据委托方要求,按照安全、经济、合理的原则设置监测项目如下：5.1塔机基础监测●塔机基础垂直、水平位移监测5.2基坑围护监测●基坑围护结构桩墙顶垂直及水平位移监测监测方案5.3坑底回弹监测坑底回弹监测§6监测点的布设为提高数据利用和分析效率,本方案中各围护墙顶位移、土体沉降、周边地下管线位移测点尽可能同剖面布设.各监测项目测点具体安排如下：坑底回弹监测点采用原有回弹监测点,如有缺失回弹监测点,则视实际情况添加.基坑围护结构桩墙监测点测点沿维护结构桩墙布设,在桩墙每个拐角两侧2米处各布设一个观测点,平直段一般按10-15米间距布设.塔机基础容降监测观测标志同基坑围护结构观测标志,布置在每个塔机基座的4各角上(便于观测的侧面).监测点布置见《监测点布置示意图》.基坑围护结构桩墙和塔机基础容降监测点观测标志采用50*50角钢(长10厘米),两端用膨胀螺栓固定在护结构桩墙顶以下约10厘米处,角钢上部中间加焊半圆形铁球,角钢侧面中间贴激光反射片(3*3厘米),作为垂直、水平位移监测点(沉降、位移为同一点).测点具体布设表§7监测控制网的布设1、布设目的主要是为了测定围护结构及基坑开挖施工期间,随着地基土的不断压缩而产生膨胀挤压,监测对象的平面位置或高程随施工阶段的变化而产生的位移大小、位移方向;当位移量超过警戒线时及时报警;以便施工单位采取有效措施进行技术处理,确保施工安全有序的进行.通过进行整体变形分析,有效验证设计参数.监测方案为保证所有监测对象在同系统中比较和监测成果的可靠性而布设监测控制网,主要用于塔机基础、围护墙顶的位移、沉降、坑底回弹等方面的监测.监测控制网分两种：平面控制网用于位移监测;水准控制网用于沉降监测即垂直位移监测.2、控制点布设为提高精度和减少误差,水平位移监测的控制点采用现有施工平面控制网,按三等三角网测量技术要求测量.在施工现场布设工作基点(P01-P04),控制区域为整个监测区,与平面控制网联测,按三等三角网测量技术要求测量.工作基点全部采用强制对中观测墩.水准控制点计划布设9个,编号为G01～G09.建立水准测量闭合环.所以控制网均采用精密平差方法,并进行控制点精度评定.控制点具体布设情况见《监测点布置示意图》.§8监测仪器及方法监测是对工程施工质量及其安全性,用相对精确之数值解释表达的一种定量方法和有效手段,因此,对监测仪器之质量、精度提出了更高的要求.公司配备了拓普康米S05A测量机器人,测角精度0.5”,测距精度0.8+1pp米*D,用于水平位移监测;垂直位移监测采用索佳电子水准仪SDL30,使用RAB码玻璃钢水准标尺每公里往返测高差中数标准差为±1.0米米.仪器最小显示值为0.00001米.主要监测设备一览表监测方案3 全站仪索佳SET250RX2″2+2pp米1台4 三脚架3个5 水准尺RAB码玻璃钢水准尺±1米米一对6 电脑设备三台套8.1垂直、水平位移监测(1)垂直位移采用独立监测系统,按二等水准要求,用精密水准仪测出各观测点的高程.基坑围护桩墙监测和塔机基础监测分别进行独立观测.基坑围护桩墙变形监测将所有的桩墙监测点与工作基点(不少于3个)联测形成一条闭合线路;塔机基础容降监测将每个塔机基座的4个观测点与附近的一个工作基点分别形成单独的闭合线路.经计算后可得到各测点的沉降或隆起变化情况.(2)水平位移(极坐标法)监测仪器采用拓普康米S05A测量机器人,测角精度0.5”,测距精度0.8+1pp米*D;该设备装载了拓普康先进的电动驱动,可以实现包含自动跟踪、自动照准、智能识别、遥测控制等功能在内的自动化测量,极大提高了测量效率.测角技术采用IACS自主角度校准系统(Independent Angle Calibration Syste米),内置基准已知角,预测并修正度盘测角误差,确保高精度角度测量.监测方案测距技术区别与传统测距的多个测距频率分时调制发射技术,采用拓普康独有的多个测距频率同时调制发射技术(测距频率185米Hz)照准标志为激光反射片(3*3厘米).观测方式采用半自动变形监测模式,该作业模式由一台测量机器人和机载软件组成外业半自动化系统.一台PC 机和数据后处理分析软件组成内业半自动化系统.在利用半自动模式进行基坑变形监测时,将仪器置于工作基点上,调用内存的各观测点坐标数据库或学习目标点位坐标,限差参数设置等工作后,仪器将会在机载软件的驱动下自动地多测回、全面观测多个目标点并将边长、角度等数据实时存入PC 卡中.在某观测墩上完成观测后可将仪器移至另一观测墩上作业,直到完成全部测量工作.完成所有测量工作后将仪器拿回室内,将PC 卡上所存的边角数据传入电脑,再利用后处理软件进行平差处理分析,最终得出成果.初始值一般取3次观测数据的平均值.监测方案半自动变形监测模式示意图(3)、水平位移观测精度分析1 、误差来源本次测量的误差来源主要包括以下来源：1.1仪器的系统误差主要是由仪器本身构造引起的,为保证精度,需在测量前对仪器进行检校,即使在检校后仪器还有残余的系统误差,但由于监测需要得到的是两次测量之间的位移值,因此系统误差可以基本消除;1.2测站、目标的对中误差由于测站点采用强制对中措施,自动全站仪应用ATR模式自动目标识别,当全站仪发送的红外光被反射棱镜返回并经全站仪内置的CCD相机判别接受后,马达就驱动全站仪自动转向棱镜,并自动精确测定;由于全站仪自动精确照准功能,减少了人员照准的误差,提高了观测精度.而且标志埋设后在整个观测过程中不再重新安置,因此对中误差可忽略不计.1.3外界环境的影响天气影响,观测时要选成像清晰的时段测量,夏季观测时要避免仪器被阳光暴晒.工程机械路过时带来的震动对观测结果的影响较大,观测时应尽量避免在这一时段进行观测,或在数据处理剔除此时段的观测数据.1.4测量仪器精度的影响仪器本身的精度影响,其测角精度0.5”,测距精度0.8米米±1pp米,是主要的误差源.2 、监测点精度估计根据以上对误差来源及其特点分析可知,此次监测主要的误差来源是仪器测量误差的影响,包括测角误差和测距误差.采用极坐标法观测,最长边长约为250米,仪器采用拓普康米So5A测量机器人,测角精度0.5”,测距精度0.8+1pp米*D,最弱点点位精度估算如下：米p=+22s)(smm•+ρβ=+22)250000*2062655.0()1.08.0(++=+1.08米米小于规范要求二级监测要求的+3.0米米的限差.综合上面的分析可知,水平位移测量精度是完全满足工程需要.8.2坑底回弹监测采用回弹监测标方式埋设方法如下：1、钻孔至基坑设计标高以下200米米,将回弹标旋入钻杆下端,顺钻至孔底将回弹标尾部压入土中;2、放入辅助测杆,用辅助测杆上的测头进行水准测量,确定回弹标顶面标高;3、监测完毕后,将辅助测杆、保护管提出地面,用素土回填钻孔.§9报警信息化施工监测是确保工程质量、指导施工方法的重要措施,信息化施工监测由实测值及管理标准的比较来判断基坑的安全,完善施工参数及设计计算.为管理标准确定一个警戒值,更清楚的反应出监测项目的安全程度.根据设计、规范要求及以往工程的实践经验,拟定监测报警值：表9-1 监测报警值监测数据达到报警值时,应立即通知各有关方,以引起重视,必要时采取相应措施.§10监测工作计划、周期及频率本工程监测项目在接到甲方开工令后,组成的监测项目组立即投入工作,一周内准备完成该工程监测所需的各种监测仪器设备材料进住现场.监测工作从基坑围护结构施工开始,至±0.000结构顶板施工结束.为顺利的完成监测任务,需要甲方、总包、施工方的密切配合,每项和监测相关的工序开始前,需要施工方提前通知,以便做准备元件,加密测试等相关工作.另外,为更好的完成监测工作,根据现场实际情况,监测工作会作相应调整.垂直位移监测周期在基坑开挖过程中,每天观测一次,混凝土底板浇筑完10天后每3天观测一次,地下室顶板完工和水位恢复后,每周观测一次,直至回填土完成.水平位移监测周期在基坑开挖期间每3天观测一次,位移速率或者位移量大时,每天观测一次,当位移速率或位移量迅速增大或出现其他异常情况时,做好观测本身安全同时,增加观测次数,并立即将观测结果报告委托方.§11资料整理与成果提交现场监测工程师应逐日按设计要求对测点进行观测,每日监测资料应尽量当天以书面形式提交,最迟不得超过第二天.成果上报内容主要包括：1. 围护墙顶沉降及水平位移观测日报表2. 塔机基础观测日报表每周应对监测情况小结,必要时对重点监测项目提供变化曲线图,并附带相应的施工工况说明提供给委托单位.在监测对象出现异常变化和明显突变时,应及时整理出书面材料呈报有关各方,并书面分析产生的原因,提出相应的整治措施及对策建议,同时加密监测,了解其进一步变化的情况和处理后的效果.在整个监测工作结束后,及时编制并提交最终监测总结报告.§12技术保障措施12.1监测仪器均在检验合格期内,监测工作开始前及每日测试前接应进行自检,若发现仪器有异常,应立即采取措施.12.2尽可能的固定测试人员、测试仪器、测试方法、测试线路以减少因人员、系统、环境变化所带来的误差.12.3监测元件必须有出场标定记录,埋设前亦必须进行检验.12.4每日必须做好工作表,记录仪器使用情况、施工工况等.12.5尽力做好监测点的保护工作,如发现监测点受损,立即重设.12.6监测日报表应按程序自检、校核(月报还应经审核)后盖章送出.§13质量保障措施1. 严格执行建设部和市建委全面质量管理的规定.2. 严格执行有关规范、规程、标准及规定.3. 严格执行各工序质量验收反馈制度,确保工作量及监测第一手资料和数据的真实可靠.4. 监测工作开始前,对精密水准仪、经纬仪等设备进行全面检查,保证仪器工作正常.5. 组织有经验的工程技术人员承担本工程,作业人员及观测仪器固定,减少系统误差.6. 按既定监测方案要求作业,按规定及时提交监测数据,严格按规定的预警值及时报警.7. 监测数据发生异常后,及时与项目审核人、审定人联系,共同协商解决.8. 切实抓好监测过程的质量管理,执行事先指导、中间检查、成果校审制度.§14应急预案为更好地应对突发事件,为相关部门及时采取预防灾害事故的应变措施,将突发事件的损失降低到最小程度,故制定了本应急预案.14.1应急小组公司成立突发事件应急小组,由总经理及各部门负责人组成.总经理任组长,成员总工程师、各部门负责人等若干人组成.总经理不在,由副总经理或总工程师负责小组的具体领导工作.应急小组下设5个分组：●工程、生产应急分组.由总工办、监测项目部派员组成●设备应急分组.由仪器设备服务中心、监测项目部派员组成●安全事故应急分组.由行政办公室、施工项目部派员组成●综合治理应急分组.由行政办公室派员组成●财务应急分组.由行政财务部派员组成14.2应急小组职责及工作程序●突发事件发生即报应急小组,应急小组即启动应急预案.随之应急分组负责及时了解事件背景,研究对策;●根据不同突发事件性质,应急小组制定成员负责组织应急分组及有关部门和人员在第一时间到达现场进行调查工作,包括现场调查,电话联系有关部门和人员走访;●在调查弄清事件的真相后,负责对突发事件的分析研究并作出事件发展的预测;●应急小组指示应急分组负责制定突发事件的应急措施和建议.下达指令组织技术、设备、后勤各部门保障支持,并进行实施;●负责对应急措施、建议的实施情况进行跟踪信息反馈和评估修改,直至突发事件处理完毕;●负责突发事件处理完毕后的总结报告;●应急小组在每个工作程序阶段中应随时向总经理报告事件处理进展情况,接受总经理指示并贯彻执行.14.3实施注意事项●突发事件发生后,当事人应保持镇静,不要慌张,保护现场,在可能和安全的前提下,尽力制止事件的扩大和发展,但不允许破坏现场和擅自处理.●当事人应在第一时间,向上级主管部门领导如实报告,不得延误和隐瞒,更不允许谎报,并向有关部门作出通报.●若发生重大人身安全事件,在报告公司的同时,应采取积极救护措施,报警、送医院抢救治疗.业务面,以求在更多的方面为广大客户服务;纵向发展增加技术实力,以求能提供更高效,更精确,更人性的服务.§15监测方案布点图本项目监测工作布点图详见：《监测点布置示意图》.附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
基坑工程监测方案word参考模板
XXXX城市广场基坑工程监测方案XXXX检测中心2011年4月目录目录 (1)1 工程概况 (2)2 监测依据 (2)3 监测项目和监测点布置 (2)4 监测的具体措施 (6)5 监测周期和频率 (8)6 监测仪器设备、技术要求与精度要求 (9)7 监测报警 (10)8 监测人员组成 (11)9 资料成果提交 (12)10 监测方案报价 (13)1 工程概况XXXX城市广场工程位于CCCC区政府对面，东临ＤＤ路，南临ＮＮ路（在建），西侧为ＭＭＭ，距离坑边较远约54m，北侧地块空旷。
基坑东南角下面埋有管线，基坑东边离管线比较远，最近的距离管线约18m。
基坑周长约1490m，占地面积52222平方米。
拟建建筑物包括高层建筑物6栋（1#、2#、3#、4#、5#、6#栋），层数为24-30F，为框架剪力墙结构，综合商业楼为多层建筑物（7#、8#、9# 、10#栋、），层数为2-8F，为框架结构；均有地下室三层，地下室为框架结构。
本工程结构±0.000相当于与绝对标高+56.00，场地平整后自然地面标高为-3.20，B3结构标高-15.30，底板厚1800，垫层厚250，地下室开挖深度为13.5m。
根据本工程的周边环境要求，工程地质、水文地质条件及基坑开挖深度，选用人工挖孔桩+锚杆，综合确定基坑侧壁安全等级为一级，使用年限≤2年，为暂时性支护结构。
2 监测依据1、《建筑基坑支护技术规程》（JGJ120-99）2、《建筑基坑工程监测技术规范》（GB50497-2009）3、《建筑地基基础设计规范》（GB50007-2002）4、《建筑地基基础工程施工质量验收规范》（GB50202-2002）5、《工程测量规范》（GB50026-2007）6、《国家三、四等水准测量规范》（GB12897-91）7、《建筑变形测量规程》（JGJ/8-2007）8、《XXXX城市广场基坑支护设计》，KKK设计有限公司3 监测项目和监测点布置监测的目的：受工程地质条件、临近建筑物的结构性能、气候等因素的影响基坑在开挖及维护期间，必须采用信息施工法进行施工。
(完整版)基坑监测方案(可编辑修改word版)
洪ft体育馆主馆维修及辅助训练馆建设项目基坑监测方案编号：LC-CLFA2018-016编制人:审核人:湖北陆诚建设工程质量检测有限公司2018 年 03 月 15 日目录一、工程概况 (3)二、工程概况监测目的和范围 (3)三、监测依据 (4)四、监测内容及方法 (5)五、监测频率 (7)六、报警值 (8)七、本项目仪器设备 (9)八、监测工作流程 (9)九、监测组织管理 (11)十、其他 (12)十一、监测点位平面布置图 (12)洪ft体育馆主馆维修及辅助训练馆建设项目基坑监测方案一、工程概况1、基本情况拟建场地位于武汉市武昌区洪ft广场西侧，是洪ft体育馆主馆的副馆。
本工程地上 1 层，地下 1 层（含夹层）。
本基坑设计计算深度为 12-14.6m，基坑周长约 295m，面积约5523.5m²。
2、水文地质条件根据埋藏条件、水利性质判定，本场地地下水分为上层滞水、基岩裂隙水。
上层滞水主要赋存在（1）层杂填土中，接受大气降水补给，其受大气降水及地表水的渗透影响，水量小，水位受季节性控制，本次勘察期间测得上层滞水及稳定水位为地下0.80~1.50m，绝对标高 33.96m~35.53m。
基岩裂隙水主要赋存在（7）层灰岩中，其补给源主要为裂隙径向补充，水量贫乏，该层地下水对拟建基坑影响较小，本次勘察过程中未测得该层水位。
二、监测目的和范围1、监测目的在基坑支护及地下室施工过程中，提出支护结构及周边环境的安全信息：支护结构变形、地下管线变化、周边建筑物及地表变化；并就其变化情况进行及时综合分析，根据分析结果，设计人员可及时更改原设计以达到安全且经济之最终目的，施工单位可掌握工程的安全性，并可针对施工过程中的缺失加以改进，以监测信息指导施工的速度、顺序等，即以监测的信息指导施工。
2、监测原则可靠性原则；多层次原则；重点监测关键区原则；方便实用原则及经济合理原则。
※ 可靠性：监测系统应能真实地反映被监测对象的变形情况，以使所获得的信息可靠，故拟采用多层次监测。
基坑监测方案word参考模板
风尚米兰（二期）基坑施工监测方案编制：审核：项目经理：批准：徐州长城基础工程有限公司二〇一二年十一月二十日目录第一章概述 (1)1.1工程概况 (1)1.2地质概况 (1)第二章编制依据 (1)2.1 规范及规程 (1)2.2 其它资料 (1)第三章基坑监测实施方案 (1)3.1监测目的 (1)3.2 监测设计及实施原则 (1)3.3监测工作流程 (2)3.4监测项目 (2)3.5监测频率及工作量 (3)3.6.监测方法、精度及选用仪器 (4)3.7监测报告 (5)第四章监测质量保证措施 (6)4.1 质量方针 (6)4.2 质量保证体系 (6)4.3仪器的保证措施 (6)4.4 测点保护与恢复 (6)4.5 控制标准 (7)4.6险情预报 (7)4.7信息反馈与监测成果 (7)第五章监测工作计划 (8)5.1施工及埋设工作计划 (8)5.2监测及检测工作的组织机构 (9)5.3工作制度 (9)5.4安全生产、文明施工的技术组织措施 (9)第六章投入本监测项目使用的仪器设备表 (11)附：基坑监测点点位示意图第一章概述1.1工程概况风尚米兰二期位于鼓楼中山北路庆云桥北300米（原6414东厂区）。
本工程基坑挖深在5-7m。
根据其挖深、地质条件及周边环境要求，确定本工程基坑侧壁安全等级为"二级"1.2地质概况详见工程地质勘察报告第二章编制依据2.1 规范及规程《工程测量规范》GB50026-2007 《建筑变形测量规程》JGJT8-2007 《建筑基坑工程监测技术规范》GB50497-2009 2.2 其它资料风尚米兰（二期）基坑支护监测布点图第三章基坑监测实施方案3.1监测目的确保风尚米兰（二期）基坑支护工程的稳定安全性。
确保施工影响区域内的已有建筑物及地下管线的安全稳定，为控制施工对周围环境的影响提供判断数据。
及时为基坑施工提供反馈信息，通过测量数据的分析，掌握围护结构稳定性的变化规律，随时根据监测资料调整施工程序，消除安全隐患，是工程信息化施工的重要组成部分。
基坑监控量测方案资料
亳州市谯城区8#还原小区监控量测施工方案一、编制依据1、中铁城市规划设计研究院有限公司设计的《亳州市谯城区8#还原小区施工图纸》2、《亳亳州市谯城区8#还原小区施工组织设计》3、土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:4、《工程测量规范》（GB50026-2007）5、《建筑施工测量手册》6、《建筑基坑支护技术规程》(JGJ120-99)7、《建筑地基基础设计规范》(GB50007-2002)8、《建筑变形测量规程》 (JGJ8-2007)9、《国家一、二等水准测量规范》 (GB12897-2006)10、本基坑设计文件、图纸、本工程总平面图二、工程概况亳州市谯城区8#还原小区工程，位于汤王北路以东，涡河路以南，花戏楼路以西，三圣庙路以北，包括4幢24层住宅，4幢28层住宅，9幢33层住宅，5幢沿街商铺，人防工程及地下车库。
主楼为剪力墙结构，商业房为框架结构，人防车库为框架-剪力墙结构。
施工区域东西长度410～510m、南北长度300m，总占地面积140834m2，约211亩，总建筑面积约为46.89万m2，其中住宅面积34.78万m2。
厂区内经当地规划部门交与我方四个控制点后为满足施工要求经过加密，平面高程控制点分别有KZ2(3752393.330，499680.142，38.511)、KZ10（3752130.963，499621.497,37.834）、KZ11（3752133.942，499714.240,38.164）、KZ14(3752359.988,499770.363),KZ15(3752281.985，499787.5050）。
三、水文地质情况(1)地形地貌亳州市谯城区8#还原小区工程，位于汤王北路以东，涡河路以南，花戏楼路以西，三圣庙路以北，场区周围多为住宅及旱地，地势平坦,高程在37.88～38.2m之间,场区处于淮河冲积平原，属涡河一级阶地，场地土主要为河流冲积层。
基坑监测方案模板共12页word资料
新建铁路成都至绵阳、乐山双流机场隧道DIK178＋570～DIK178＋870隧道基坑监测技术方案姓名：夏侯瑞学号：20190000班级：11级土木99班西南交通大学2019年5月11日第一章工程概况1.1 工程概况新建铁路成都至绵阳、乐山－双流机场隧道地处成都平原，地形平坦开阔，隧道埋深4 m，地表房屋密集，厂房众多，道路纵横交错，交通方便。
隧道进口里程DIK173＋260，出口里程DIK179＋730，全长6470 m，其中DIK178＋570～DIK178＋870段下穿规划中的机场滑行跑道。
该段隧道总长300 m，拱顶以上埋深12 m左右（考虑机场滑行道回填高度8 m）。
1.2工程地质及水文地质概况该隧道基坑的上述特点决定了隧道基坑的支护工作难度特别大，必须保证隧道基坑的安全。
所以该隧道基坑监测工作必不可少，而且要求高。
1.3 隧道基坑支护形式本段隧道按明挖顺作法施工，采用钻孔灌注桩加桩间土钉墙作围护结构，坡面采用锚网喷防护，喷C20混凝土厚10cm，桩间土钉采用Φ42钢化管，每根长3～5 m，桩顶以下前三排土钉长度5 m，其余土钉长度3 m，间距1.5 m。
基坑安全等级为一级。
围护桩桩径1.2m，桩间距2.4 m，基坑内支撑采用Φ600mm(壁厚12mm) 钢支撑加І56a双拼工字钢围檩。
第二章监测方案编写依据2.1监测设计原则（1）根据基坑开挖深度要求，按一级基坑监测执行。
（2）监测内容及监测点的分布满足工程支护设计及有关规程和规范的要求，满足全面监测施工中的基坑变形，环境变化情况。
使施工单位能及时了解变形态势态，以便及时采取有关措施，调控施工步序与节奏，做到信息化施工，最大限度地规避风险，确保开挖顺利和施工安全。
（3）施工中加强监测，保护重点对象（监测基准点、基坑四角及有特殊要求的监测点）。
除了采取有针对性的保护措施外，监控其保护措施的有效性是监测的主要任务。
（4）监测采用的方法，监测仪器及监测频率应结合设计和规范要求，满足工程需要，保障工程施工阶段的正常监测，及时准确提供数据，满足信息化施工的要求。
基坑监测技术方案(完整资料).doc
此文档下载后即可编辑新疆维吾尔自治区畜牧科学院科研综合楼工程基坑监测施工方案编制：审核：批准：新疆维泰开发建设（集团）股份有限公司房建公司第四项目部2012年4月10 日目录1监测技术方案 (1)1.1 工程概况…………………………………………………………………..21.2 周边环境概况 (2)1.3 监测目的………………………………………………………………… (2)1.4 监测技术方案编制依据与原则 (3)1.4.1 监测技术方案编制依据 (4)1.4.2 监测技术方案编制的原则 (4)1.5 监测范围及内容 (5)1.6.监测方法、数据处理及测点的埋设 (6)1.6.1 监测控制网的布设 (9)1.6.2 锚杆支护水平位移监测 (10)1.6.3临边建筑物沉降、裂缝、倾斜监测 (12)1.6.4巡视 (13)1.7监测技术要求 (14)1.7.1 技术要求 (14)1.7.2 监测精度 (15)1.7.3 监测频率 (15)1.7.4 监测参考报警值 (15)2 监测仪器设备及人员组织 (16)3 监测质量保证措施 (18)3.1 质量目标…………………………………………………………………183.2 质量保证体系 (19)3.3 监测工作的管理 (20)3.4 保证监测质量的措施 (20)3.4.1健全监测管理服务质量保证体系 (21)3.4.2工序质量控制措施 (21)3.4.3 监测管理服务质量保证组织措施 (21)3.5监测管理服务质量保证技术措施233.5.1 仪器、仪表 (23)3.5.3 资料采集及整理 (23)3.6监测进度保证措施 (26)3.6.1施工进度目标 (26)3.6.2施工进度程 (26)4安全文明施工、环境保护目标和保证措 (27)4.1安全文明施工目标 (27)4.2安全保证体系 (27)1.1 工程概况1.1本工程为新疆自治区畜牧科学院科研实验楼工程，图纸由新疆建筑科学设计研究院有限公司设计，工程地点位于乌鲁木齐经济技术开发区二期延伸区阿里山街与阳澄湖路交汇处西北侧，东距齐鲁设计院办公楼17米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑监控量测方案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】目录1编制依据 (2)1.1编制依据 (2)1.2编制原则 (2)2工程概况 (2)2.1工程简介 (2)2.2工程地质及水文 (3) (3) (3)2.3施工条件 (3)3监测目的与技术要求 (4)3.1监测目的 (4)3.2技术要求 (4)4监测项目 (4)5测点布置 (5)5.1测点布置要求 (5)5.2测点布置方法 (5)5.3测点平面布置 (5)5.4监测点埋设方法 (6)6监测方法及精度 (7)6.1监测方法要求 (7)6.2水平位移监测 (7)6.3竖向位移监测 (7)7监测人员及主要仪器设备 (7)7.1人员配置 (7)7.2主要仪器设备 (8)8监测频率 (8)9监测报警值 (9)10监测数据的记录制度和处理方法 (10)10.1一般规定 (10)10.2监测资料要求 (10)10.3监测信息反馈 (10)11附件 (11)1编制依据1.1编制依据1、贵阳市*******升级改造工程设计图纸；2、贵阳市*******升级改造工程岩土工程勘察报告；3、贵阳市*******高效沉淀池、紫外线消毒渠及巴氏计量槽基坑边坡支护工程施工图设计4、贵阳市*******基坑支护与开挖专项施工方案5、图集、标准、规范《建筑基坑支护技术规程》(JGJ120-2012)《工程测量规范》（GB50026-2007）《建筑变形测量规范》JGJ8-2007；《建筑基坑工程监测技术规范》（GB50497-2009)《建筑施工测量技术规程》DB11/T446-2007；6、本企业的一体化管理体系文件要求等。
1.2编制原则根据本工程的特点和地理位置，经过对设计资料的仔细阅读和分析，在现场调查的基础上，结合现场施工条件充分考虑施工方案的安全合理性及可行性，以实现对基坑施工质量、安全等进行全方位有效控制为原则进行编制。
2工程概况2.1工程简介贵阳市*******位于南明区后巢乡五里冲村，背靠青龙山，总占地面积约 6.70万㎡，尾水就近排入市西河，服务范围面积约23.13km2。
本次升级改造工程建设规模为 8万m3/d，主要利用现状厂内初沉池与鼓风机房之间预留地布置，占地面积约4.43 亩。
项目主要新建构（建）筑物主要有：高效沉淀池、紫外线消毒渠及巴氏计量槽。
本次基坑监控测量主要内容为高效沉淀池和紫外线消毒渠基坑，基坑平面位置图详见附图1：施工平面布置图。
基坑开挖深度最深处为11.3m，最浅处为5.3m，监控量测一级边坡执行。
2.2工程地质及水文根据钻探结果表明：场地内岩土自上而下依次为耕植土、素填土、红粘土及下伏基岩组成，钻探揭露地层特征自上而下依次叙述如下：表2.2-1 工程地质表表2.2-3 基坑各断面岩土层厚度统计表2.2.2水文、气象条件根据勘察报告，场地地下水水位埋深13.0～15.0m，标高1085.20～1085.30m，低于拟建建筑物基础开挖施工标高≥3m，场地水文地质条件相对简单。
贵阳市（属亚热带湿润温和型气候,兼有高原性和季风性气候特点）降雨主要分布在夏季（6月～8月），降雨量在530～600mm之间，本工程工期（2013年11月～2014年3月）主要集中在冬季与春季，总的来说，降雨频率较高，但降雨量较小（约为105～161mm）。
2.3施工条件高效沉淀池与紫外线消毒渠均建于厂区预留场地范围内，周围管线复杂，具体见附图2：既有管线平面布置图及附图3既有管线剖面图。
3监测目的与技术要求基坑支护结构设计与施工不仅涉及到结构问题和岩土工程问题，而且因为地下工程的不确定因素太多，必须结合工程地质水文资料、环境条件，是个复杂的系统工程，故施工过程中必须加强信息化施工，加强施工过程的监测和对周围环境的检测，及早发现问题，及时采用相应对策，消除事故隐患。
3.1监测目的1、将监测数据与预测值相比较，判断前一步施工工艺和施工参数是否符合预期要求，以确定和调整下一步施工，确保施工安全。
2、将现场测量的数据、信息及时反馈，以修改和完善设计，使设计达到优质安全、经济合理。
3、将现场测量的数据与理论预测值比较，用反分析法进行分析计算，使施工更符合实际，便于以指导今后的工程建设。
4、根据监测结果，对即将出现的不良问题作出预报，提前处理，预防工程事故发生。
5、积累资料和经验，为今后的同类工程的施工提供类比依据。
3.2技术要求1、相关设计图纸；2、《工程测量规范》（GB50026-2007）3、《建筑变形测量规范》JGJ8-2007；4、《建筑基坑工程监测技术规范》GB50497-2009；5、国家相关规范规程。
4监测项目根据本工程的特点确定的量测项目详见表表5测点布置5.1测点布置要求1、基坑监测点应当在基坑开挖之前进行布设。
2、基坑监测点的布置应最大程度的反应基坑的实际状态及变化趋势，并满足监控要求。
3、基坑监测点的布设不得妨碍基坑的正常施工。
4、监测标志应稳固、明显、结构合理，监测点应避开障碍物，便于观察。
5、在基坑较深、坡度较陡及鼓风机房处应适当加密监测点。
6、加强监测点的保护，必要时应设置监测点的保护装置和保护设施。
5.2测点布置方法为保证所有监测工作的统一，提高监测数据的精度，使监测工作有效的指导整个工程施工，监测工作采用整体布设，分级布网的原则。
即首先布设统一的监测控制网，再在此基础上布设监测点(孔)。
1、建立边坡检测预报系统，制定监测报告。
①在基坑施工过程中应在坡顶按每间隔不大于20m且每边不应少于3个监测点数布设，用于观测边坡水平位移和竖向直位移；②在管道外漏段中部布设点位，进行管线变形观测；在基坑东侧、南侧、西侧边坡顶中部布置土体深层水平位移观测；③对在影响范围内既有建筑物，布设建筑物竖向位移观测点；④观测频率不少于1次/3d，发现异常情况及时启动应急预案进行处理，并通知相关单位，以确保基坑安全。
2、基坑开挖5m深以上时，在基坑壁每隔10m设一测点。
3、环境检测点，基坑开挖深度1.5倍范围内设测点。
地下管线将观测点布置在管线本身上；建筑物测点布置在墙角等外形突出部位。
4、其它可采用直接观测法或者其它可达到观测目的的途径。
5.3测点平面布置监测基准点采用贵阳市测绘院所提供的控制桩EQ01、EQ02、EQ03，同时为方便测量，在基坑影响范围之外加密控制点EQ04点，建立监控量测控制网。
基坑监测点延基坑四周布设，用于监测基坑的水平和竖向位移。
基坑每边不少于三处，每处设置两个点，其中一组12个点布设在距基坑坡顶1m以内，编号为JK01～JK12；另一组12个点布置在距基坑坡顶3m以内，编号为：JK01～5.4监测点埋设方法基坑周围的监测点用长度1m，直径20mm的钢筋制作，在定位处挖30cm*30cm*40cm 的坑，将钢筋砸进坑底，钢筋上顶高程坑面10cm，用不低于C30的混凝土包裹钢筋，混凝土高出坑面5cm，用直径10cm长20cm的pvc管将钢筋套住，高出坑面8cm，以起到保护监测点的作用。
振捣密实pvc管内外的混凝土，完成埋设。
待第二天混凝土上强度之后在钢筋头上用钢锯锯上十字丝。
鼓风机房的沉降观测点用直径12mm的钢筋制作（做一个弯钩），在鼓风机房墙角打孔后，将做好的钢筋砸进孔内，注意必须砸紧固。
1、开挖前，对施工场地地下是否有管线作进一步探测查实，避免开挖工作伤及地下设施。
2、现场基坑监测点布设、保护、测量完成。
3、根据方案确定的开挖路线、顺序、坡率、基底标高，放出开槽边坡线。
4、施工现场完成“三通一平一亮”。
5、临时供水、供电、排水安装完成。
6、基本生产、生活设施施工完成。
6监测方法及精度6.1监测方法要求采用满足精度要求的测量仪器进行观测，仪器必须经过标定和校准，并在有效期内。
每次观测采用同样的观测路线和观测方法，使用同一测量仪器，固定一个观测人员，在相同的环境和条件下观测。
监测点的初始值应为施工前至少连续观测三次的稳定值的平均值。
6.2水平位移监测水平位移采用全站仪进行极坐标观测，每次固定选用EQ03和EQ01作为测站点和后视点，选用EQ02作为检查点。
对中误差小于0.5mm，监测点坐标中误差小于1.5mm。
6.3竖向位移监测竖向位移采用水准仪进行观测，选用EQ03作为测量基准点，采用闭合回路观测，每次观测闭合到EQ03点，定期用基准点EQ01和EQ02检查EQ03的高程。
检查点测站高差中误差小于0.3mm。
6.4管线变形监测基坑监控点JK01、JK02及JK12在布设在既有管线上，管线变形观测水平位移监测精度宜不低于1.5mm，竖向位移监测精度宜不低于1mm。
6.5建筑物变形监测建筑物竖向位移观测同上述基坑竖向位移监测同步进行，频率相同；建筑物裂缝监测在出现裂缝后开始实施监测，裂缝监测包括裂缝的位置、走向、长度、宽度、深度及变化程度，观测周期根据其裂缝变化速度而定，开始为半月测一次，以后一月测一次。
观测精度宽度不宜低于0.1mm，长度和深度不宜低于1mm。
7监测人员及主要仪器设备7.1人员配置项目部工程设置测量主管一名，专门负责进行基坑监控量测工作。
表7.1-1 测量人员分工表7.2主要仪器设备表7.2-1 测量仪器台账测量仪器保管制度（1）按规定程序文件要求建立测量仪器台帐。
测量所使用的仪器精度要满足设计及规范要求。
（2）测量仪器由专人负责保管，保证仪器的完好性，始终处于正常使用状态，并定期进行保养。
（3）测量仪器应经过有关部门鉴定，具有检验合格证，鉴定周期满后，要及时送检校验。
（4）施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。
仪器架好设，须有专人看护，不得只顾其他事情，把仪器丢在一边不管。
（5）测量人员持证上岗，严格遵守仪器测量操作规程作业。
8监测频率基坑工程监测频率应以能系统反应监测对象所测项目的重要变化过程，而又不遗留其变化时刻为原则。
应贯穿于基坑工程和地下工程施工全过程。
监测工作从基坑工程工程施工前开始，直至地下工程完成为止。
对有特殊要求的周边环境的监测应根据需要延续至变形趋于稳定后才结束。
监测平率取决于基坑工程等级、周边环境、自燃条件，当检测值相对稳定时，可适当降低监测频率。
由于本基坑开挖深度超过10米，因此采用一级基坑规定的监测频率进行控制。
出现下列情况之一时，应加强监测，提高监测频率，并及时向上级领导报告监测结果：1、监测数据达到报警值；2、监测数据变化量较大或者速率加快；3、存在勘察中未发现的不良地质条件；4、基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；5、基坑附近地面荷载突然增大或超过设计限值；6、支护结构出现开裂；7、周边地面出现突然较大沉降或严重开裂；8、临近的建（构）筑物出现较大沉降、不均匀沉降或严重开裂；9、基坑底部、坡体或支护结构出现管涌、渗漏或流砂等现象；10、基坑工程发生事故后重新组织施工；11、出现其他影响基坑及周边环境安全的异常情况。
