电子凸轮使用范例
电子凸轮参数说明
电子凸轮功能使用说明电子凸轮是指根据从轴的同步参数设定，从轴位置与主轴位置同步的功能。
根据设定的凸轮曲线、离合器、各种补偿等来运算从轴相对于主轴的位置。
时间ISD210电子凸轮型伺服支持最大8192点的凸轮表，凸轮表数量可以设定为1、2或者4个，不同凸轮表在运行过程中可以动态切换。
电子凸轮的主轴来源可以选择位置脉冲输入、全闭环输入、内部定位指令或者时间轴。
多台伺服通过主轴脉冲的级联，可以实现针对同一个主轴的多轴联动电子凸轮。
凸轮曲线的生成规则支持整体曲线生成，这种模式下曲线各个点二次连续；也支持指定顶点后的分段生成，用户可根据自己的需要选择等速度、等加速度、简谐等多生成规则。
电子凸轮运行过程中，支持对主轴和凸轮输出的动态调整，支持对主轴的速度补偿，支持可变齿轮，解决运行过程中各种误差调整和跟随问题。
0>电子凸轮结构图1>全局开关Pn[837] 电子凸轮开关电子凸轮开关Pn[837]电子凸轮使能开关0‐不使能1‐使能只有凸轮开关使能时，才能使用电子凸轮的各项功能。
凸轮开关关闭时，当前主轴位置、当前凸轮相位将被复位。
2>主轴Pn[838] 主轴来源选择Pn[839] 时间轴周期脉冲量Pn[840]、Pn[841] 当前主轴位置主轴来源选择Pn[838]选择电子凸轮的主轴0‐位置指令脉冲，可以来自低速脉冲口，也可以来自高速脉冲口，由参数Pn[407]‐Pn[416]配置1‐全闭环口脉冲，可以来自CN6上的全闭环脉冲，RS422电平标准，AB相2‐定位指令，可以来自PLC内部定位指令，主轴来源选择定位指令时，电子凸轮的输出位置调整功能无效3‐时间轴 ，可以来自时间轴，参考Pn[839]时间轴周期脉冲量Pn[839]主轴来源选择时间轴时，设定每0.5mS主轴的位置增量‐32768~32767当前主轴位置Pn[840]、Pn[841]反映凸轮使能后主轴的位置，‐2147483648~2147483647，超出范围后循环。
CAM电子凸轮控制器用户手册
-目录第一章序言 (3)1.1开箱检查注意事项 (3)1.2安装环境要求 (3)1.3安装使用警告 (4)1.4接口设计注意 (4)第二章功能及规格 (6)2.1功能表 (6)2.2规格表 (7)第三章安装与接线 (8)3.1安装尺寸 (8)3.2部件连接示意图 (9)3.3主控制器接口端子说明表 (10)3.4接口电路 (11)3.5传感器外形尺寸 (11)第四章系统接口 (12)4.1顶点补正动作时序图 (12)4.2顶点补正功能配线范例 (13)4.3顶点补正功能 (14)4.3.1 功能说明 (14)4.3.2顶点补正功能 (14)4.3.3 PLC程序范例 (15)第五章参数设置 (16)5.1 键盘功能说明 (16)5.2 数码显示 (16)15.3 进入设置 (17)5.4 凸轮参数设定 (17)5.4.1 裁剪凸轮输出设定 (17)5.4.2生产计数到达功能设定 (20)5.5 系统参数设定 (20)5.5.1系统菜单进入 (20)5.5.2系统参数设置表如下 (21)5.5.3系统菜单说明 (21)5.5.4旋转方向设定 (21)5.5.5控制器180度校准 (22)5.5.6计数点设置 (22)5.5.7控制器其它参数 (22)第六章保护及报警处理 (23)6.1保护及报警说明 (23)6.2保护及故障代码表 (23)2第一章序言谢谢您选用大祺自动化公司生产的CAM888凸轮控制器(以下简称控制器)，该控制器是我公司采用最新技术，完全自主知识产权的产品；并且通过了欧盟CE认证，具有以下特点：●技术领先☆主控制器与显示面板单独安装.☆先进的系统结构，简化用户主机布线.☆凸轮角度设置动态指示，使设置更加人性化.☆超强的可靠性，多重保护.●多功能2路刹车输出，可编程裁剪凸轮6路输出，裁剪凸轮6路输出，1路生产计数到达输出，系统正常指示1路输出.共计16路输出.在使用控制器之前，请您仔细阅读该手册，以保证正确使用并充分发挥其优越性能。
电子凸轮说明书
兴世机械电子凸轮简要说明一.安全和注意1.注意事项本电子凸轮并不是完全的绝对值编码器,它在第一转(没有找到原点时)不会输出信号.2.安全操作请在完全了解明白该手册后,再安装和操作本电子凸轮.二.安装1.控制器安装直接嵌入面板安装,用配带的金属扣固定.2.编码器安装编码器用配套的联轴器安装,请保证编码器轴和设备驱动轴的同心度.三.接线1.接线端子位置:2.电源24V:24V供电电源.0V:电源公共端.3.编码器接线BLK: Black 黑色线RED:Red 红色线WHI: White 白色线A相脉冲+GRY:Grey 灰色线A相脉冲-BLU: Blue 蓝色线B相脉冲+BRN: Brown 棕色线B相脉冲-YLW: Yellow 黄色线Z相脉冲+GRN: Green 绿色线Z相脉冲-其它端子不用接线.如果需要更换电子凸轮旋转方向,请交换WHI和GRY(白色线和灰色线).4.输出信号接线COM:输出信号的公共点,每8个通道共用一个.并且每8个通道内部共用一个保险.0-31: 输出通道.NPN集电极开路输出,最高电压300V/最大电流150mA/最大功率100mW.5.控制信号接线24V:控制信号输入电源.ST:启动,当信号为ON时,控制使能输出,并可以设定参数.B0- B2:程序组选择信号.可以选择0-7程序组,如下表: 端子接0V时激活(ON),悬空不接或接24V无效(--).B0 B1 B2 NO.-- -- -- 0ON -- -- 1-- ON -- 2ON ON -- 3-- -- ON 4ON -- ON 5-- ON ON 6ON ON ON 7程序组信号在ST信号跳变沿读取.四.控制1.启动ST:启动信号,引脚为0V时激活.激活后读取程序组并使能凸轮输出.2.程序组切换先设定好B0-B2的程序组选择信号,再激活ST信号.五.触控面板:进入进角补偿的菜单。
:将变更的参数生效，并保存。
设定参数项改变，在程序时切换至ON/OFF，在进角补偿切换速度/ON的角度/OFF 的角度。
详述电子凸轮以及Parker伺服控制器的电子凸轮应用
详述电子凸轮以及Parker伺服控制器的电子凸轮应用V1.0Parker技术支持—赵亮电子凸轮属于多轴同步运动（Multi-, Synchronized Motion），这种运动是基于主轴（Master or Leading axis）和一个或者多个从轴（Slave or following axis）系统。
这时的主轴可以是虚拟轴。
电子凸轮是在机械凸轮的基础上发展起来的，传统机械凸轮是通过凸轮实现非线性的加工轨迹，而电子凸轮直接将轨迹点输入到驱动器内，通过设定的解算方式进行伺服控制，达到和机械凸轮相同的加工目的。
电子凸轮相对机械凸轮的优势在于：z方便根据需求更改加工轨迹，而不需要繁琐的更改机械凸轮。
z加工机械凸轮的成本较高、难度较大。
z机械凸轮会磨损、通常是机床噪音的最大来源。
一电子凸轮的实现方式电子凸轮的实现方式分为三部分，分别是：1、设定主轴和从轴；2、设定电子凸轮曲线；3、实现电子凸轮运动。
电子凸轮曲线可以采用多种描述方式，常见的采用两维表格分别描述主轴和从轴的值；也可以采用数学公式来描述。
很多厂家提供了具体的软件工具来方便生成电子凸轮曲线，在第二章会详细描述电子凸轮曲线的方式。
在PLCopen Motion Control规定的文件中，主要用了四个功能块来实现电子凸轮应用。
他们分别是MC_CamTableSelect、MC_CamIn、MC_CamOut以及MC_Phasing。
1、MC_CamTableSelectMC_CamTableSelect功能块设定了电子凸轮应用中的主轴和从轴；设定了电子凸轮曲线（保存在MC_CAM_REF数据表内）。
此外，可以选择周期性运行或是单次运行、主轴以及从轴的位置是相对型还是绝对型。
2、MC_CamInMC_CamIn功能块用于进行电子凸轮主轴和从轴的耦合。
当Execute为True时，主轴和从轴按照设定的电子凸轮曲线以及设定的运行参数进行耦合。
这些运行参数包含主轴和从轴的比例：主轴和从轴可以根据此设定来决定两者的位置比例。
光洋电子凸轮简易操作说明书
光洋电子凸轮简易操作说明书1一面板功能说明：14 程序组：程序组编号的指定/待殊功能的解除。
15 功能：特殊功能编号的指定。
16 原点：原点补偿角度的选择。
17 输出→：输出编号按递增顺序指定。
18输出：输出编号按递减顺序指定。
19方式：选定哪种方式被选定的方式指示灯亮。
20执行：方式的确定；清除的执行。
21消除：输出设定的消除选择；原点补偿的消除选择；解除消除选择；解除输出设定的读出状态。
22背面DIP开关：SW1 角度增加方向选择，CW从编码器的轴侧看顺时钟方向回转角度增加；CCW则反时钟方向回转角度增加。
SW2 编码器分辨率的选择，360使用回转360度的编码器；720 使用720度的编码器。
SW3 凸轮输出/RUN输出的选择；凸轮把所有输出作为凸轮输出使用的情况，RUN 把特定的输出作为输出使用。
二、基本操作：1切换动作方式：用方式键选择方式。
从当前方式开始顺序选取择设定→学习→调整→运转→设定→；按执行键切换到选定方式。
2 按程序组键指定程序组号。
(在兴世机上通常用)3指定输出号：按→输出或←输出键指定输出。
每按一次键，输出显示的灯亮位置发生变化。
4读出输出设定：指定程序组号和输出号后，按读出↑或读出↓输出区设定情况，ON/OFF角度交替读出5消去输出设定：先把要消去的输出设定读出，然后按消去实行键就可以削去该输出设定。
6消去指定输出号内的全部设定：先指定程序组号和输出号，然后按消去→输出实行或消去←输出实行键即可。
7写入输出设定：先指定程序组号和输出号，按+ 或—键设定需要的角度，按写入键输入。
请先按开的角度后按关的角度的顺序设定。
8设定原点补偿：先指定程序组号，转动编码器到机械原点的位置停止，按原点键选择原点的角度，按写入键原点成为0度。
9消去原点补偿：先指定程序组号，按消去原点实行键即可消去原点补偿，显示编码器的输出角度。
10切换特殊功能：按FUN 键特殊功能顺序变换。
→0→1→2→3→4→5→6→7→8→9→A→按BANK 键（程序组），解除特殊功能。

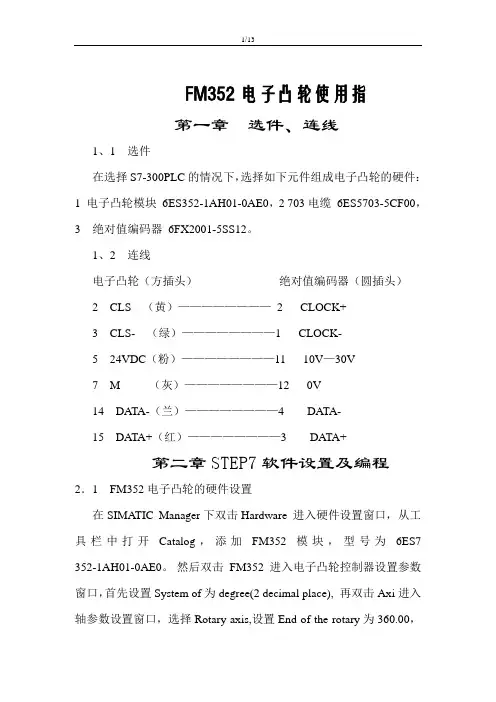

FM352电子凸轮使用指南
1/13FM352电子凸轮使用指第一章选件、连线1、1选件在选择S7-300PLC的情况下，选择如下元件组成电子凸轮的硬件：1 电子凸轮模块6ES352-1AH01-0AE0，2 703电缆6ES5703-5CF00，3 绝对值编码器6FX2001-5SS12。
1、2连线电子凸轮（方插头）绝对值编码器（圆插头）2 CLS （黄）————————2 CLOCK+3 CLS- （绿）————————1 CLOCK-5 24VDC（粉）————————11 10V—30V7 M （灰）————————12 0V14 DATA-（兰）————————4 DATA-15 DATA+（红）————————3 DATA+第二章STEP7软件设置及编程2．1 FM352电子凸轮的硬件设置在SIMATIC Manager下双击Hardware 进入硬件设置窗口，从工具栏中打开Catalog，添加FM352模块，型号为6ES7 352-1AH01-0AE0。
然后双击FM352 进入电子凸轮控制器设置参数窗口，首先设置System of为degree(2 decimal place), 再双击Axi进入轴参数设置窗口，选择Rotary axis,设置End of the rotary为360.00，其余参数均为缺省值；双击Encoder进入编码器参数设置窗口，Encoder type选择SSI absolute ，Count direction根据需要选择Normal 或Inverter，设置Distance/encoder为360.00、Increments/encoder为8192、Revolution为1 、Band为125KHZ、Frame 为13bit(right**) ；双击Tracks 图框，在Tracks List表中选择Cam controller；双击Cams图框，在Cams list中选择Max. 32 cams或更多凸轮，然后，根据产品需要设置各通道角度，设置完毕存盘退出，下载硬件。
台达-A2 伺服电子凸轮使用
凸輪脫離後關掉電子凸輪 功能 (P5-88. X = 0)
Low Word UZ YX 0~8 0~2 0~5 0~1
脫離
P5-88.U=2 凸輪行走到達P5-89的
Bit
設定量後脫離且立即停止 (P5- 89)
P5-88.BA < > 0
脫離時呼叫P5-88.BA 所設定的PR
P5-88 .U=4 Bit
/ Opt B /OB /Opt B /OB
P1-74.B = 1
P1-74.B = 1
主動軸信號來源（6）
脈波控制流程圖
光學尺 輔助編碼器
馬達 主編碼器
CN5 CN2
P1-74 .C 光學尺回授
正反相
P5-17 軸位置輔助編碼器
內部電路
P5-18 軸位置脈波命令
P5-16
CN1
軸位置-
馬達
編碼器 0 1 1 2
主動軸： 主動軸訊號來源
P5-88.Y
離合器： 控制凸輪軸開始跟隨 主動軸運動的時機
P5-88.UZ, P5-87, P5-89
主動軸電子齒輪： 命令脈波解析控制
P5-83, P5-84
凸輪軸電子齒輪： 凸輪曲線對輸出訊號 的解析控制
P1-44, P1-45, P5-19
Delta Confidential
訊號強度回復，無衰減。
主動軸信號來源（4）
脈波 By-pass CN1 傳遞
•P1-74.B=2 是設定CN1為脈波by-pass訊號的來源
主動軸 CN1 OA, /OA, OB, /OB
Delta Confidential
凸輪軸 1 凸輪軸 1 凸輪軸 2 凸輪軸 2 凸輪軸 3凸輪軸 3
细纱机电子凸轮说明书
细纱机电子凸轮成形一、电子凸轮成形系统优势：1、传统的机械凸轮成形在调整工艺参数的时候，需要更换部件，工作量大，停机时间长。
而电子凸轮操作简便灵活，停机时间短。
2、机械凸轮经过长时间运行后，会出现凸轮磨损，因而造成凸轮打顿，影响成形质量。
而电子凸轮不存在此类现象。
3、电子凸轮的成形由于是通过程序软件设计实现卷绕成形的，参数设置范围广，成形要好于机械凸轮，这点从络筒机的速度可以得到验证，在相同情况下比较，通过电子凸轮成形的满纱管在络筒机上的运行速度要大大高于机械凸轮。
4、电子凸轮提高了细纱机二次开车的留头率，由于电子凸轮在编程上的灵活性，通过调整钢领板落纱下降速度、开车下降速度和落纱停车位置等，可以提高二次开车的细纱留头率。
5、解决纬纱脱圈问题纺纬纱，常规机械凸轮成型很难满足布机的工艺要求，造成在布机上脱圈现象严重，使用电子凸轮成形后，可以按照特殊工艺要求纺保险纱，从而解决了布机脱圈问题。
在实际应用中获得用户认可，效果非常好。
6、纺纱动程可以任意调整在纺不同的纱，工艺要求不同，有的纱脱圈可以通过加大纺纱动程解决，由于机械凸轮纺纱动程不可以任意修改，而电子凸轮成形的动程可以任意修改，在防止脱圈办法更多。
7、增加满管顶部缠绕圈功能电子凸轮可以在落纱的时候，上升到纱管顶部适当的位置，完成缠绕几圈，以便络筒机能快速准确的找头。
这个是传统机械凸轮无法做到的，该功能可根据用户需求增加使用。
二、电子凸轮成形系统的组成：1、电气部分主要由交流伺服系统、PLC可编程控制器、开关电源、触摸屏和接近开关组成，系统的输入部分由细纱机信号接入，即风机启动，主机启动，中途落纱，钢领板下降信号。
系统的输出通过PLC输出模块给主机，即下纲领板信号、关主电机信号、满纱信号、主机刹车信号和伺服故障信号。
所有工艺参数和点动操作都在触摸屏上完成。
2、机械部分主要由星型涡轮减速机构、伺服电机、链轮、链条和辅助部件构成。
三、调试说明：. 1、首先将电气部分安装到位，按照图纸正确接线,伺服驱动器的输入信号与主机输入信号共用，伺服输入信号的24V电源来自主机的24V电源，输入信号有风机启动、主机启动（低速启动和高速启动）、中途停车、中途落纱、紧急停车。
AN130006_伺服驱动器电子凸轮曲线自学习使用方法
能的1>自 2(定2>下线速本文档说明的基础上阅读自学习相关参Pn[438]：全Pn[838]：主定位指令)Pn[858]：凸Pn[859]：目Pn[887]：凸设定凸Pn[888]：凸设定凸Pn[889]‐Pn[设定曲设定为Pn[891]：凸0到1下图为典型电速度需要稳定伺服明如何使用电读本文档。
参数全闭环口脉冲主轴来源选择凸轮表数量，目标目标凸轮凸轮曲线学习凸轮曲线学习凸轮曲线学习凸轮曲线学习[890]：凸轮曲曲线学习时凸为负值时凸轮凸轮曲线学习跳变是启动凸电池卷绕结构定。
服驱动器电子电子凸轮型驱冲逻辑方向，择，在凸轮曲必须为2轮表数量，必习输出力矩过程中凸轮习旋转速度过程中凸轮曲线学习凸轮轮轴的脉冲轮电机输出反习启动控制凸轮曲线学习构，运行时，卷子凸轮曲线自动器中的曲线0‐正 1‐负，曲线学习过程必须为0或1轴输出的转矩轴输出的速度轮轴脉冲量量，设定为正向转矩习过程，学习卷绕轴旋转，自学习使用方线自学习功能重新上电生中置1(全闭矩 0‐100%度限制 1‐10正值时学习过习完成后自动为了达到较方法能。
应在充分效环口)，在凸000RPM过程中凸轮电动清0较好的张力控分理解电子凸凸轮运行过程电机输出正向控制效果，物轮功程中置转矩，料的主轴编码器为AB相增量编码器，其AB相信号接入驱动器CN6接口，信号连接关系为：驱动器CN6 全闭环编码器PIN2 A+PIN3 A‐PIN4 B+PIN5 B‐PIN12 +5VPIN11 GND3>自学习过程启动自学习前，驱动器必须处于凸轮模式，卷绕轴处于卷绕开始位置，设定卷绕轴在学习过程中的旋转速度Pn[888]，转矩限制Pn[887]，根据实际工艺的需要设定学习过程中凸轮轴的运行距离Pn[889]‐Pn[890](根据卷绕圈数计算)。
以上参数设定完成后，将Pn[891]置1，卷绕轴会根据设定参数旋转，学习过程结束后，Pn[891]恢复为0，整个卷绕过程主轴运行的距离会保存到Pn[856]‐Pn[857]，凸轮曲线保存到ROM中，可以在后台软件中上载确认：4>曲线的使用将主轴来源选择Pn[838]更改为2(定位指令)，定义一条第一速度定位指令，运行的目标地址的转速度址1为主轴周转速。
运动控制器电子凸轮 (1)
海川运动控制器电子凸轮是一种用于自动化控制系统的设备，它可以模拟机械凸轮的运动轨迹，从而实现自动化控制。
下面是对海川运动控制器电子凸轮的操作步骤：1.连接设备：将海川运动控制器电子凸轮与计算机或其他控制器连接，确保通讯正
常。
2.设置参数：根据实际需求，设置电子凸轮的参数，包括运动轨迹、速度、加速度
等。
3.导入程序：将自动化程序导入到海川运动控制器中，或者使用可视化编程工具编
写程序。
4.调试程序：在确保连接正常后，调试程序，观察电子凸轮的运动轨迹是否符合要
求。
5.运行程序：确认程序无误后，启动程序，让电子凸轮按照预设的运动轨迹运行。
6.监控状态：监控电子凸轮的运行状态，包括位置、速度、加速度等参数，确保正
常运行。
7.维护保养：定期对电子凸轮进行维护保养，包括清洁、润滑等，以保证其正常运
行。
以上是对海川运动控制器电子凸轮的基本操作步骤，具体的操作方法可能会因不同的设备型号和实际需求而有所不同。
在进行操作前，建议仔细阅读设备说明书或联系专业技术人员进行指导。
触摸屏 电子凸轮元件使用说明
Var1 $10000 4. 於畫面上建立 12 個數值輸入元件，數值單位設定為 Double Word，位址設定如下 $200 凸輪分區數 P5_82_MIN ~ P5_82_MAX $202 減速比分子(nGA) $204 減速比分母(nGB) $206 切刀數(nKnife) $208 切刀直徑(d1) 單位: mm x 100 $210 切長(L) 單位: mm x 100 $212 速度補償(dVcp) -50.00% ~ 50.00% x 100 $214 加速區角度(ns2) 單位: 度 $216 同步區角度(ns3) 單位: 度 $218 S-Curve 區角度(nsS) 單位: 度 $220 電子齒輪比分子(P1-44) $222 電子齒輪比分母(P1-45) 5. 下載到人機後，依序填入下列數值 $200 500 $202 35 $204 99 $206 1 $208 60000 $210 200000 $212 0 $214 60 $216 30 $218 100 $220 128 $222 10
9
單位: mm x 100 -50.00% ~ 50.00% x 100 單位: 度 單位: 度 單位: 度
單位: mm x 100
電子凸輪曲線造表功能
n n+2 n+4 n+6 n+8 間接式印刷 n+10 n+12 n+14 n+16 n+18 n+20 n+22 n n+2 n+4 n+6 n+8 n+10 自動飛剪 – cos 補償 n+12 n+14 n+16 n+18 n+20 n+22 n+24
细纱机电子凸轮说明书
细纱机电子凸轮成形一、电子凸轮成形系统优势：1、传统的机械凸轮成形在调整工艺参数的时候，需要更换部件，工作量大，停机时间长。
而电子凸轮操作简便灵活，停机时间短。
2、机械凸轮经过长时间运行后，会出现凸轮磨损，因而造成凸轮打顿，影响成形质量。
而电子凸轮不存在此类现象。
3、电子凸轮的成形由于是通过程序软件设计实现卷绕成形的，参数设置范围广，成形要好于机械凸轮，这点从络筒机的速度可以得到验证，在相同情况下比较，通过电子凸轮成形的满纱管在络筒机上的运行速度要大大高于机械凸轮。
4、电子凸轮提高了细纱机二次开车的留头率，由于电子凸轮在编程上的灵活性，通过调整钢领板落纱下降速度、开车下降速度和落纱停车位置等，可以提高二次开车的细纱留头率。
5、解决纬纱脱圈问题纺纬纱，常规机械凸轮成型很难满足布机的工艺要求，造成在布机上脱圈现象严重，使用电子凸轮成形后，可以按照特殊工艺要求纺保险纱，从而解决了布机脱圈问题。
在实际应用中获得用户认可，效果非常好。
6、纺纱动程可以任意调整在纺不同的纱，工艺要求不同，有的纱脱圈可以通过加大纺纱动程解决，由于机械凸轮纺纱动程不可以任意修改，而电子凸轮成形的动程可以任意修改，在防止脱圈办法更多。
7、增加满管顶部缠绕圈功能电子凸轮可以在落纱的时候，上升到纱管顶部适当的位置，完成缠绕几圈，以便络筒机能快速准确的找头。
这个是传统机械凸轮无法做到的，该功能可根据用户需求增加使用。
二、电子凸轮成形系统的组成：1、电气部分主要由交流伺服系统、PLC可编程控制器、开关电源、触摸屏和接近开关组成，系统的输入部分由细纱机信号接入，即风机启动，主机启动，中途落纱，钢领板下降信号。
系统的输出通过PLC输出模块给主机，即下纲领板信号、关主电机信号、满纱信号、主机刹车信号和伺服故障信号。
所有工艺参数和点动操作都在触摸屏上完成。
2、机械部分主要由星型涡轮减速机构、伺服电机、链轮、链条和辅助部件构成。
三、调试说明：. 1、首先将电气部分安装到位，按照图纸正确接线,伺服驱动器的输入信号与主机输入信号共用，伺服输入信号的24V电源来自主机的24V电源，输入信号有风机启动、主机启动（低速启动和高速启动）、中途停车、中途落纱、紧急停车。
光洋电子凸轮简易操作说明书
光洋电子凸轮简易操作说明书1一面板功能说明：14 程序组：程序组编号的指定/待殊功能的解除。
15 功能：特殊功能编号的指定。
16 原点：原点补偿角度的选择。
17 输出→：输出编号按递增顺序指定。
18输出：输出编号按递减顺序指定。
19方式：选定哪种方式被选定的方式指示灯亮。
20执行：方式的确定；清除的执行。
21消除：输出设定的消除选择；原点补偿的消除选择；解除消除选择；解除输出设定的读出状态。
22背面DIP开关：SW1 角度增加方向选择，CW从编码器的轴侧看顺时钟方向回转角度增加；CCW则反时钟方向回转角度增加。
SW2 编码器分辨率的选择，360使用回转360度的编码器；720 使用720度的编码器。
SW3 凸轮输出/RUN输出的选择；凸轮把所有输出作为凸轮输出使用的情况，RUN 把特定的输出作为输出使用。
二、基本操作：1切换动作方式：用方式键选择方式。
从当前方式开始顺序选取择设定→学习→调整→运转→设定→；按执行键切换到选定方式。
2 按程序组键指定程序组号。
(在兴世机上通常用)3指定输出号：按→输出或←输出键指定输出。
每按一次键，输出显示的灯亮位置发生变化。
4读出输出设定：指定程序组号和输出号后，按读出↑或读出↓输出区设定情况，ON/OFF角度交替读出5消去输出设定：先把要消去的输出设定读出，然后按消去实行键就可以削去该输出设定。
6消去指定输出号内的全部设定：先指定程序组号和输出号，然后按消去→输出实行或消去←输出实行键即可。
7写入输出设定：先指定程序组号和输出号，按+ 或—键设定需要的角度，按写入键输入。
请先按开的角度后按关的角度的顺序设定。
8设定原点补偿：先指定程序组号，转动编码器到机械原点的位置停止，按原点键选择原点的角度，按写入键原点成为0度。
9消去原点补偿：先指定程序组号，按消去原点实行键即可消去原点补偿，显示编码器的输出角度。
10切换特殊功能：按FUN 键特殊功能顺序变换。
→0→1→2→3→4→5→6→7→8→9→A→按BANK 键（程序组），解除特殊功能。
电子凸轮使用范例
从轴位移
主轴位置 使用 者 清0
加 速1 0 0个 脉冲,主 轴1 K输 入 时 为1 00m s
2 .当非 周 期式电 子 凸轮运 运 行,地址4- B I T 1 = 1（ 当前周 期 完成后 停 止）， 非 周期 式 电子凸 轮 会 继续运行完表格，从动轴才停止运作，如下图所示。
1.3 案例
R2 1000
F2
= D2
=30
5 =F1R1 10 Nhomakorabea0 3D1
50
M0
CAM888电子凸轮控制器用户手册
-目录第一章序言 (3)1.1开箱检查注意事项 (3)1.2安装环境要求 (3)1.3安装使用警告 (4)1.4接口设计注意 (4)第二章功能及规格 (6)2.1功能表 (6)2.2规格表 (7)第三章安装与接线 (8)3.1安装尺寸 (8)3.2部件连接示意图 (9)3.3主控制器接口端子说明表 (10)3.4接口电路 (11)3.5传感器外形尺寸 (11)第四章系统接口 (12)4.1顶点补正动作时序图 (12)4.2顶点补正功能配线范例 (13)4.3顶点补正功能 (14)4.3.1 功能说明 (14)4.3.2顶点补正功能 (14)4.3.3 PLC程序范例 (15)第五章参数设置 (16)5.1 键盘功能说明 (16)5.2 数码显示 (16)15.3 进入设置 (17)5.4 凸轮参数设定 (17)5.4.1 裁剪凸轮输出设定 (17)5.4.2生产计数到达功能设定 (20)5.5 系统参数设定 (20)5.5.1系统菜单进入 (20)5.5.2系统参数设置表如下 (21)5.5.3系统菜单说明 (21)5.5.4旋转方向设定 (21)5.5.5控制器180度校准 (22)5.5.6计数点设置 (22)5.5.7控制器其它参数 (22)第六章保护及报警处理 (23)6.1保护及报警说明 (23)6.2保护及故障代码表 (23)2第一章序言谢谢您选用大祺自动化公司生产的CAM888凸轮控制器(以下简称控制器)，该控制器是我公司采用最新技术，完全自主知识产权的产品；并且通过了欧盟CE认证，具有以下特点：●技术领先☆主控制器与显示面板单独安装.☆先进的系统结构，简化用户主机布线.☆凸轮角度设置动态指示，使设置更加人性化.☆超强的可靠性，多重保护.●多功能2路刹车输出，可编程裁剪凸轮6路输出，裁剪凸轮6路输出，1路生产计数到达输出，系统正常指示1路输出.共计16路输出.在使用控制器之前，请您仔细阅读该手册，以保证正确使用并充分发挥其优越性能。
H3U编程手册-电子凸轮-gfk
第1章电子凸轮H3U包括H3U-3232MT和H3U-0808PMRTA两种型号机型，其中0808PMRTA具有3轴电子凸轮功能。
同时还具备手摇轮功能，手摇轮也称电子齿轮。
如下举例均以Y轴作为例子，不同之处在于特殊软元件的地址不同。
H3U-0808PMRTA的3轴电子凸轮模块架构如下图：X轴Y轴Z轴电子凸轮输出3轴电子凸轮模块可实现电子凸轮表跟随或电子齿轮功能，主轴输入可选择外部输入或内部虚拟，外部输入可任意选择X、Y或Z轴的高速输入作为电子凸轮模块的主轴输入。
内部虚拟主轴以X轴作为虚拟对象，因此只有Y轴和Z轴可以使用内部虚拟主轴。
3轴电子凸轮模块的基本功能一致，以Y轴为例，单轴电子凸轮模块的基本架构如下图：电子凸轮功能实现步骤如下：1.建立凸轮表2.设置主轴选择3.设置周期/非周期选择4.设置同步输出5.设置延时启动6.设置硬件触发启动/停止使能7.停止模式设置8.选择凸轮表/电子齿轮9.启动电子凸轮1.1 建立凸轮表电子凸轮的本质是从轴跟随主轴的运动，主轴和从轴的运动关系可以用凸轮表数据或电子齿轮比表示。
使用电子凸轮表数据，可以建立最大360个关键点数据。
使用电子齿轮比，主轴和从轴之间只有一个固定的比例关系。
若使用电子齿轮，只需设定电子齿轮比分子和分母（SD144，SD145），无需设定凸轮表数据。
若使用电子凸轮，需要先设定电子凸轮表数据。
1.1.1 新建凸轮表,在AutoShop软件的工程管理一栏中右击CAM图标，在弹出的菜单中选择“新建”，即可新建一个凸轮表。
通过AutoShop软件最大可设置16个凸轮表，其中的3个凸轮表可以下载到PLC中运行，其它凸轮表只保存在工程文件中。
下载到PLC中的凸轮表通过ID来区分，右击工程管理一栏中新建好的凸轮表图标，在弹出的菜单中选择“属性”，即可查看或设定凸轮表ID。
凸轮表ID为1、2、3的分别对应凸轮表1、2、3，可以下载到PLC中运行，其它ID为-1。
