气液联动阀是一种广泛应用于工业控制系统中的重要元件，它通过控制气体和
液体的流动来实现对系统的调节和控制。
其工作原理主要包括结构组成、工作过程和特点等方面。
首先，我们来看一下气液联动阀的结构组成。
气液联动阀通常由阀体、阀盖、
阀芯、阀座、弹簧、密封圈等部件组成。
其中，阀芯是气液联动阀的核心部件，它通过对阀芯的移动来控制介质的流动。
而阀座则起到密封作用，保证介质不会泄漏。
弹簧则可以提供一定的开启或关闭力，保证阀芯的正常运动。
其次，气液联动阀的工作过程可以分为开启和关闭两个阶段。
当控制气源加压时，气压通过控制孔进入气室，使阀芯向上移动，介质得以流通，实现阀门的开启。
相反，当控制气源减压或切断气源时，气室内的气压下降，弹簧的作用下，阀芯向下移动，介质停止流通，实现阀门的关闭。
整个过程中，气压和液压相互作用，实现了对介质的精准控制。
最后，我们来谈一下气液联动阀的特点。
首先，它具有响应速度快的特点，能
够迅速实现对介质的控制。
其次，它具有较高的控制精度，可以满足对介质流量、压力等参数的精准调节。
此外，气液联动阀还具有结构简单、可靠性高、使用寿命长等优点，适用于各种工业场合的控制系统中。
综上所述，气液联动阀通过气压和液压的联动实现对介质的控制，其工作原理
简单而有效。
在实际应用中，我们需要根据具体的控制要求选择合适的气液联动阀，并严格按照其工作原理进行安装和调试，以确保系统的稳定运行和控制精度。
气液联动阀工作原理

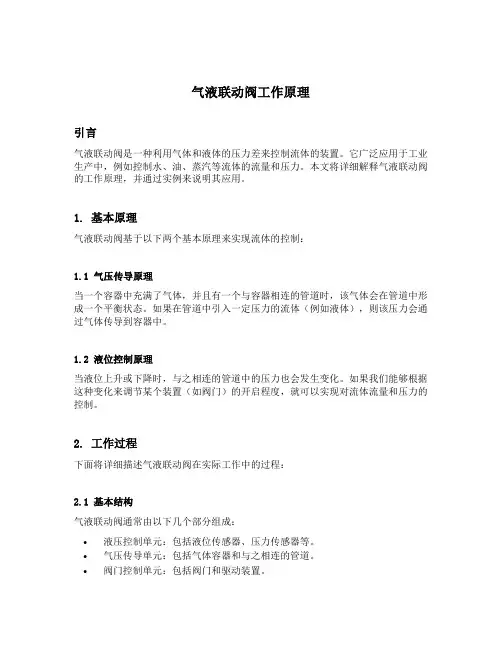

气液联动阀工作原理引言气液联动阀是一种利用气体和液体的压力差来控制流体的装置。
它广泛应用于工业生产中，例如控制水、油、蒸汽等流体的流量和压力。
本文将详细解释气液联动阀的工作原理，并通过实例来说明其应用。
1. 基本原理气液联动阀基于以下两个基本原理来实现流体的控制：1.1 气压传导原理当一个容器中充满了气体，并且有一个与容器相连的管道时，该气体会在管道中形成一个平衡状态。
如果在管道中引入一定压力的流体（例如液体），则该压力会通过气体传导到容器中。
1.2 液位控制原理当液位上升或下降时，与之相连的管道中的压力也会发生变化。
如果我们能够根据这种变化来调节某个装置（如阀门）的开启程度，就可以实现对流体流量和压力的控制。
2. 工作过程下面将详细描述气液联动阀在实际工作中的过程：2.1 基本结构气液联动阀通常由以下几个部分组成：•液压控制单元：包括液位传感器、压力传感器等。
•气压传导单元：包括气体容器和与之相连的管道。
•阀门控制单元：包括阀门和驱动装置。
2.2 工作步骤1.初始状态：气液联动阀处于关闭状态，阀门完全关闭，流体无法通过。
2.液位上升：当液位上升时，液位传感器会检测到变化，并将信号发送给阀门控制单元。
3.阀门开启：阀门控制单元根据液位传感器的信号，通过驱动装置逐渐打开阀门。
此时，管道中的压力开始增加，并通过气压传导原理传递到气体容器中。
4.容器内压力增加：随着管道中流体压力的增加，容器内的气体也受到了压力影响，并开始向外扩散。
这会导致与容器相连的管道中形成一个平衡状态，其中流体的压力等于容器内气体的压力。
5.阀门关闭：当流体压力达到一定值时，阀门控制单元会停止驱动装置，使阀门恢复到初始关闭状态。
此时，液位上升已经停止，流体无法继续通过。
6.液位下降：如果液位继续下降，上述步骤将反复进行，以保持流体的平衡状态。
3. 应用实例气液联动阀在工业生产中有广泛应用。
以下是一些应用实例：3.1 水处理系统在水处理系统中，气液联动阀可以根据水位的变化来控制清洁剂或药剂的投放量。
气液联动阀操作规程
气液联动阀操作规程一、概述二、设备的检查与准备1.在操作之前，应检查气液联动阀的外观是否完好无损，阀体和阀盖是否有渗漏现象。
2.检查阀门是否畅通，操作灵活。
3.检查气源和液体供应管路是否正常连接，并确保供应压力符合要求。
4.确保联动阀动力装置的电源稳定并正常供电。
三、操作步骤1.打开联动阀电源，确保电源指示灯亮起，联动阀处于待机状态。
2.将控制开关置于手动状态，将阀门操纵杆转至相应位置，观察阀门的运动是否正常，并检查阀门是否与对应位置的标识一致。
3.检查气液联动阀的电控系统，确保控制信号传输正常。
4.将阀门控制开关置于自动状态，并设置相应的控制参数，如压力、流量等。
5.通过监控系统对气液联动阀的控制信号进行监测，确保控制精度和稳定性。
6.定期对气液联动阀进行维护保养，清除阀门和管道中的杂质，检查密封件是否损坏，并及时更换。
四、注意事项1.操作人员应具备相应的操作培训和资质，了解气液联动阀的工作原理和操作流程。
2.在操作气液联动阀时，应戴上相应的防护装备，确保人身安全。
3.操作人员应密切关注操作过程中的安全警示，如压力过高、温度异常等。
4.在停机前，应先关闭供气和供液阀门，并切断电源。
5.当检测到气液联动阀故障或异常时，应立即停止操作，并及时进行维修、更换。
五、事故处理与应急措施1.当发生泄漏、爆炸等事故情况时，应立即切断电源，并采取相应的紧急措施，如用湿毛巾捂住泄漏口，将人员疏散到安全区域等。
2.在事故处理过程中，应及时报告相关部门，并配合进行事故调查和处理。
3.在预防和应对事故过程中，应严格按照相关法律法规和标准执行，确保人员和设备的安全。
六、操作记录与归档1.对气液联动阀的操作、维护和事故处理等情况应进行详细记录，并建立档案备查。
2.操作记录应包括操作时间、操作人员、操作内容和操作结果等信息。
3.操作记录的保存时间应按照当地相关规定执行，一般应保存不少于五年。
以上是气液联动阀的操作规程，操作人员在使用气液联动阀时应严格按照规程操作，确保设备的安全运行和准确控制。
气液联动阀操作规程
气液联动阀操作规程一、引言气液联动阀是一种广泛应用于工业控制系统中的控制装置，用于控制气体和液体的流量。
它具有精确控制、稳定性好等特点，在许多行业中发挥着重要的作用。
为了正确、安全地操作和维护气液联动阀，制定一份操作规程是非常必要的。
二、安全注意事项1. 在操作气液联动阀之前，必须先阅读并理解气液联动阀的说明书，了解其结构和工作原理。
2. 操作人员必须经过相关培训，并熟悉气液联动阀的操作流程和维护要求。
3. 操作人员在操作气液联动阀时，应穿戴合适的防护装备，确保人员安全。
4. 在操作过程中，应注意防止液体或气体溅出，避免接触到有害物质。
5. 如发现气液联动阀存在异常情况或故障，应立即停止操作并报告相关部门处理。
三、操作步骤1. 准备工作a. 确保操作区域干净整洁，无杂物堆放。
b. 确认供气管路和供液管路已正确连接，并检查是否存在泄漏。
c. 检查气液联动阀的阀体、阀门和密封件是否完好无损。
d. 确保供气和供液介质符合气液联动阀的工作要求。
2. 操作气液联动阀a. 打开供气阀，使气体进入气液联动阀。
b. 观察气液联动阀的工作状态，确保其正常开关。
c. 通过操作手柄或控制装置，调节阀门的开度，控制气体或液体的流量。
d. 掌握气液联动阀的压力参数，合理调整控制阀的工作压力。
e. 注意观察气液联动阀是否存在异常现象，如泄漏或堵塞等，需要及时处理。
3. 停止操作a. 在操作完成后，关闭供气阀，切断气体的供应。
b. 关闭供液阀，停止液体的供应。
c. 清理工作区域，恢复整洁。
四、维护保养1. 定期检查气液联动阀的工作状态，如发现异常情况及时修复或更换阀件。
2. 注意清洗气液联动阀的内部和外部，保持其干净卫生。
3. 定期润滑气液联动阀的活动部件，以确保其灵活可靠的工作。
4. 如发现气液联动阀存在泄漏或其他故障，应立即停止使用并联系专业人员进行维修。
五、故障排除1. 如发现气液联动阀无法正常开关，可以尝试清理阀门内部的堵塞物。
气液联动阀相关知识
气液联动阀相关知识1、气液联动阀结构组成气动控制系统、液压控制系统、驱动器、气液罐、气罐、电子控制单元、手动液压泵等。
按结构的不同可分为：拨叉式和摆缸式2、气液联动阀的工作原理以天然气或独立供气作为动力，液压油作为传动介质驱动管线阀门开启和关闭的机构，是保障油气管线安全运行的设备。
（1）就地手动开关（2）就地气动开关（3）远程开关3、气液联动阀的基本功能（1）就地气动开关阀门、就地手动液压泵开关阀门、远程开关阀。
（2）破关保护。
当道压力或压降速率超过设定值时并达到阀门动作条件时，气液联动执行机构自动开关阀门。
（3）ESD紧急关断。
Emergency ShutDown。
在紧急情况发生时，系统实现保护，使气液联动阀处于故障安全位置。
使用条件：持续稳定24VDC供电；动力气源。
4、气液联动操作注意事项（1）在进行拉手柄操作时，应拉住手柄不放，直至阀门开关到位。
（2）气动操作时，因气液罐放出的剩余带压可燃气体，阀门周围必须严格注意防火。
（3）手动液压操作时，当阀门到位液压摇杆无法继续下压，可按下液压摇杆下部的平衡阀，然后放下摇杆。
（4）定期检查电子控制单元是否关闭严密，严格防止进水，定期检查更换干燥剂。
5、常见故障及处理办法（1）执行器运行不稳或爬行，排除执行器中气体和泡沫，补充液压油至合适位置。
（2）执行器动作过慢，检查是否使用了不合适的液压油，如果是，更换液压油。
如果动力气有节流、压力低，可能是系统管路堵塞，此时对堵塞点进行解堵。
如果控制滤网上有污物、润滑脂、杂物，对过滤网进行清洁。
（3）执行器不动作，可能动力气气压过低或阀门阻力矩过大，此时检查动力气压，尝试手动泵操作。
也有可能阀门卡止，此时润滑阀门。
（4）手动泵操作不动作，检查液压油油位，如确少液压油，则补充液压油。
也可能手动泵故障，此时检修手动泵。
气液联动阀操作规程完整
气液联动阀操作规程完整一、目的和适用范围本操作规程旨在规范气液联动阀的安全、高效操作，适用于气液联动阀的日常维护和使用过程。
二、工作准备1.检查气液联动阀所在工作环境，确保无危险物品和杂物存在。
2.查看气液联动阀所在系统的供气和供液情况，确保供气和供液正常。
3.准备必要的工具和设备，如扳手、电源、防护手套等。
三、操作步骤1.气液联动阀的启动：a.将气液联动阀的电源接通，并检查电源指示灯是否正常。
b.检查气液联动阀的进气和出液口是否畅通。
c.针对不同型号的气液联动阀，按照相应的启动程序进行操作。
2.气液联动阀的调试：a.调整气液联动阀的工作压力，使其符合实际工作要求。
b.检查气液联动阀的开关状态是否正常，如果不正常则进行调整。
c.检查气液联动阀的阀门是否密封，如有漏气或漏液现象，则进行修理或更换。
3.气液联动阀的维护：a.定期清洗气液联动阀的进气和出液口，确保通道畅通。
b.检查气液联动阀的密封件是否老化，如有老化现象则及时更换。
c.定期对气液联动阀进行润滑，确保运行顺畅。
4.气液联动阀的停止：a.关闭气液联动阀的供气和供液源，切断电源。
b.针对不同型号的气液联动阀，按照相应的停止程序进行操作。
c.对气液联动阀进行检查，确保阀门关闭严密。
五、安全注意事项1.操作人员在操作气液联动阀时，应穿戴个人防护用品。
2.在操作气液联动阀时，应严格按照操作规程进行操作，切勿随意触碰阀门和相关部件。
3.如发现气液联动阀异常情况，应立即停止操作，并报告相关工作人员进行处理。
4.禁止在操作气液联动阀时，进行破坏、损坏设备的行为。
5.操作人员应熟悉气液联动阀的操作原理和相关技术要求，且具备相关的工作经验。
六、操作记录与维护1.每次操作气液联动阀时，应填写操作记录，包括操作时间、操作人员、操作内容等。
2.定期检查和维护气液联动阀，记录维护情况，并进行维护记录的归档。
3.发现气液联动阀存在问题或故障时，应及时进行维修或更换，并填写相关维修记录。
气液联动阀
输管道线路截断阀设置的执行机构有电动、气动、电液联动和气液联动等类型，同时配有手动机构，以作备用。
气液联动球阀以高压天然气作为动力，常作为输气管道的线路截断阀使用。
这类阀门在我国西气东输管道和四川油气田环形干线管网得到了广泛应用。
一、气液联动球阀的特点1、非正常工况的自动切断功能气液联动球阀分别设置了一个压力上、下限和一个压降速率，以满足运行需要。
当管道压力高于或低于压力上下限时，球阀自动关闭。
如果管道发生爆炸或破裂事故，当检测到的压降超过设定的压降速率时，阀门也将自动关闭。
2、多种操作模式气液联动球阀具有手动、自动、气动和遥控等四种操作模式，可以根据实际运行工况自行选择操并启动自动功能，则可以实现阀门的自动控制。
如果阀门安装了远传遥控装置(RTu)，则可以通过信号远传来实现阀门的遥控。
目前，陕京输气管道已经在线启用了遥控关闭功能。
3、安全性高气液联动球阀以高压天然气或手泵作为动力源，无需外加机械或电力设备，事故率低，安全可靠，经济性好。
二、气液联动球阀的结构与工作原理气液联动球阀主要由Lineguard控制箱、气液罐、远传终端装置、旋转旋翼执行器、阀体、气源罐、操作箱、引压管、检测管等部件组成[2]，埋地球阀还设有埋地中腔放空管等，基本结构见图1。
气液联动球阀的气源直接从干线引压，作为球阀的动力源。
正常工况下，开、关罐内充装半罐液压油，气源罐和对比罐内充装天然气，延时罐为空罐，当球阀动作时，以气推油、以油推动执行机构实现气液联动球阀的开、关。
执行机构又分为旋转叶片式气液联动执行机构和拨叉式气液联动执行机构。
旋转叶片式执行器设有旋翼，浸入液压油中，气液罐来油推动旋翼旋转，旋翼带动与其相联的球阀转动，实现球阀的开关；拨叉式执行器则是利用管道内的高压天然气，通过液压油推动活塞往复运动，再通过拨叉转化成阀门的旋转运动，带动与其相联的球阀转动，实现球阀的开关操作。
操作箱内设有气动开关手柄，自动控制系统对干线瞬时压力与对比罐内压力进行比较，确定阀门的开关，实现自动控制。
气液联动阀的维护与保养
气液联动阀的维护与保养本文主要阐述了气液联动阀日常的维护与保养，给出了GOV阀在压力正常情况下异常关断、通信功能失灵、气源管及检测管接口处漏气、气液联动阀关阀不到位、现场与远传信号不同步等一些常见故障的排除方法。
标签：气液联动阀;工作原理;维护保养;故障排除一前言气液联动阀（GOV）是一种用于输气干线的自动截断阀。
根据地质条件不同，其间距也不同，一般地质条件下的间距为20km左右。
為了保证其正常工作，最大限度的发挥其功能，维护与保养则显得尤为重要。
二气液联动阀的基本结构GOV阀主要由气源管、检测管、气液罐、执行器、操作箱、控制箱、储气罐、RTU等组成。
驱动机构与干线球阀主轴相连，在执行器的驱动作用下，球阀主轴旋转，实现阀门的开关。
2.1 气源管气源管直接从干线上引压，作为除了手动方式以外GOV阀的开关动力。
2.2 检测管通过检测管将干线压力值和压力变化情况直接传给控制箱内的压力传感器。
2.3 气液罐气液罐的下部盛有半罐液压油，当GOV阀工作时，气液罐上部充满天然气，以气体压力作动力推动执行器传动机构（旋翼），实现GOV阀的开关。
2.4 执行器执行器内的旋翼全部浸入液压油中，由气罐里的油推动旋翼旋转，旋翼带动与其相连的球阀转动，实现球阀的开关操作。
2.5 操作箱操作箱内设有手动操作所需的手泵和气体操作所需的开关。
2.6 控制箱箱内设有压力传感器，将检测管的气体压力传给控制箱内的中央处理器，决定阀门的开关，实现自动控制。
2.7 储气罐储气罐的主要作用是为执行机构提供动力源，当干线压力大于罐内气体压力时，干线内气体通过储气罐上单向阀向罐内注气，当储器罐内气压大于压力的设定值时，通过灌顶的安全阀放气泄压。
一旦出现紧急情况，干线内无足够的压力作动力源时，罐内所储气体可作为开关阀门的动力。
三气液联动阀的日常维护3.1 过滤器的清洗与更换管输天然气虽经过分离、净化等处理，但在气体中仍含有少量泥沙等杂物，用气作为动力源，必须经过过滤后才能使用，因此应定期对过滤器进行清洗，防止泥沙等杂物进入气液罐内。
气液联动阀工作原理
气液联动阀工作原理气液联动阀是一种利用气体和液体的压力来控制阀门开启和关闭的装置。
它主要由气控单元、液控单元和执行单元组成，通过气源和液源的输入，实现阀门的精确控制。
下面我们将详细介绍气液联动阀的工作原理。
首先，气液联动阀的气控单元是由气源、气控阀、气控阀执行器等组成。
气源提供压缩空气，经过气控阀的控制，调节气压大小，再通过气控阀执行器传递给执行单元。
液控单元由液源、液控阀、液控阀执行器等组成。
液源提供液体压力，经过液控阀的调节，传递给执行单元。
执行单元是气液联动阀的核心部件，它根据气源和液源的压力信号，控制阀门的开启和关闭。
其次，气液联动阀的工作原理是利用气体和液体的压力差来控制阀门的运动。
当气源和液源的压力都在设定范围内时，执行单元不受力，阀门处于关闭状态；当气源或液源的压力超出设定范围时，执行单元受到压力作用，从而控制阀门的开启或关闭。
这样就实现了对阀门的精确控制，可以根据实际需要调节气源和液源的压力，从而实现阀门的自动调节。
最后，气液联动阀的工作原理简单、可靠，广泛应用于工业自动化控制系统中。
它具有响应速度快、控制精度高、适应性强等特点，可以满足不同工况下的控制需求。
在工业生产中，气液联动阀可以用于流体控制、压力控制、温度控制等多种场合，发挥着重要作用。
总之，气液联动阀的工作原理是利用气体和液体的压力来控制阀门的开启和关闭，通过气控单元、液控单元和执行单元的协调配合，实现对阀门的精确控制。
它在工业自动化控制系统中具有重要地位，为工业生产提供了便利和可靠的控制手段。
希望本文能够对读者对气液联动阀的工作原理有所了解。
气液联动阀的结构原理及操作
气液联动阀的结构原理及操作一、结构原理：1.阀体：气液联动阀的阀体一般由铸铁、铸钢等材质制成，具有良好的耐压性和耐腐蚀性。
2.阀瓣：阀瓣是气液联动阀的关键部件，一般由不锈钢制成，通过与阀座的配合，完成对流体的控制。
3.阀座：阀座是安装在阀体中的零件，与阀瓣配套，通过改变阀瓣的开闭状态，实现对流体的控制。
4.阀杆：阀杆是连接阀瓣和执行器的部件，通过气动执行器的动力，带动阀瓣的开闭。
5.活塞：活塞位于气液联动阀的执行器内部，通过压力作用，推动阀杆的运动。
6.弹簧：弹簧是用来平衡气液联动阀的压力和调节执行器的动作力的部件。
7.气室：气室是连接气源和执行器的空间，负责执行器的气动动作，控制阀门的开启和关闭。
二、操作过程：1.首先，将气源连接到气室，并通过气源控制器调节气压。
2.当气源控制器输出的气压足够高时，气室内的气压会推动活塞向上移动，同时将阀杆向上拉动。
3.当阀杆向上拉动时，阀瓣与阀座之间的间隙变大，流体可以通过阀门流过。
4.当气源控制器调节的气压降低时，活塞会受到弹簧的作用向下移动，同时将阀杆向下压实。
5.当阀杆向下压实时，阀瓣与阀座之间的间隙变小，流体无法通过阀门流过。
6.通过调节气源控制器的输出气压，可以实现气液联动阀的开启和关闭。
三、使用注意事项：1.在使用气液联动阀过程中，应注意阀门的密封性，确保阀杆与阀瓣、阀座之间的配合精度。
2.应定期检查气液联动阀的阀瓣和阀座是否磨损或腐蚀，如果有问题，及时更换。
3.在操作气液联动阀时，应适当调节气源控制器的输出压力，确保阀门的开启和关闭速度适中。
4.使用气液联动阀时，应注意控制气压的稳定性，避免气压的剧烈波动对阀门的控制产生影响。
总之，气液联动阀的结构原理和操作相对复杂，但通过合理的调节和控制，可以实现对流体的精确控制。
在实际应用中，需要根据具体的使用环境和要求进行合理选择和使用。
气液联动球阀工作原理
气液联动球阀工作原理
气液联动球阀是一种通过气液联动方式实现阀门开闭的控制装置。
其工作原理如下：
1. 当阀门关闭时，阀芯与阀座完全接触，密封性好。
同时，阀芯下方的压缩弹簧对阀芯施加闭合力，使阀门处于关闭状态。
2. 当需要打开阀门时，通过气源将气压传送至阀体内的控制室。
这个气压作用于阀芯上方的活塞上，使活塞受力向下移动。
3. 随着活塞向下移动，阀芯也随之下降，与阀座逐渐脱离，阀门开始打开。
4. 同时，通过一个连杆装置，阀芯上方区域的气体被排放出去，以保持控制室内的气压平衡。
5. 当气源停止供气时，活塞上部的气袋被放空，阀芯下降至关闭位置。
此时，阀门完全关闭，形成密封。
综上所述，气液联动球阀通过控制气源压力来实现阀门的开闭。
通过气源的开启和关闭，可以控制阀门的打开和关闭，从而实现液体或气体的流动控制。
气液联动阀异常关断典型事故分析
气液联动阀异常关断典型事故分析气液联动阀是工业自动化控制系统中常用的一种控制阀门，广泛应用于化工、石油、能源、制药等领域。
其主要作用是通过气源与液体压力的联动，实现控制系统中的开关和调节功能。
在实际应用中，由于各种原因，气液联动阀存在着异常关断的风险，可能导致系统故障和事故的发生。
本文将对气液联动阀异常关断的典型事故进行分析，并提出相应的预防和处理措施。
气液联动阀异常关断的主要原因可以归纳为以下几点：1. 供气异常：供气压力过低或过高，气源突然中断等情况，可能导致气液联动阀失去正常的动力驱动，无法保持正常的开关状态。
2. 液体异常：液体压力过高或过低，液体进入阀体或进入控制气路等情况，可能导致气液联动阀无法正常运作。
3. 阀芯卡阻：由于阀芯密封不严或阀芯材料膨胀等原因，阀芯可能会卡阻在阀体中，导致气液联动阀无法实现开关和调节处理功能。
4. 控制信号丢失：由于电气系统故障、传感器损坏等原因，控制信号可能会丢失，导致气液联动阀异常关断。
当发生气液联动阀异常关断时，可能会带来以下几个典型的事故状况：1. 系统压力失控：当气液联动阀异常关断时，如果系统中的压力无法得到及时调节和控制，可能会导致系统压力失控，造成设备损坏、泄漏甚至爆炸等严重后果。
2. 生产过程中断：气液联动阀在工业自动化控制系统中起到关键作用，如果发生异常关断，可能会导致生产过程中断，造成生产线停产，影响企业正常运营。
3. 安全事故发生：气液联动阀异常关断可能导致气体、液体泄漏，从而造成环境污染、生命安全风险等。
特别是在化工、石油、能源等领域，一旦发生泄漏，可能引发火灾、爆炸等严重的安全事故。
针对以上典型事故，我们可以采取一些预防和处理措施：1. 加强维护和巡检：定期检查气液联动阀的供气系统，确保气压稳定，避免供气异常导致的异常关断风险；定期检查液体管路和控制气路，防止液体异常进入阀体；定期维护和清洗阀芯，防止阀芯卡阻。
2. 安装过流保护装置：在液体进和出口处安装相应的过流保护装置，以保护气液联动阀免受液体异常压力的影响。
气液联动阀工作原理
气液联动阀工作原理
气液联动阀是一种通过气动和液动力来控制流体的阀门。
其工作原理如下：
1. 压力平衡原理：气液联动阀通过一个气室和一个液室来实现压力平衡。
当输入的气体或液体压力改变时，阀门将自动调整来保持两边的压力平衡。
2. 弹簧平衡原理：气液联动阀内部还设置了一个弹簧组件，用于提供阀门的反作用力。
通过调整弹簧的硬度，可以改变阀门的灵敏度和流量控制。
3. 控制信号传递原理：气液联动阀还配备了一个控制气路，用于传递控制信号。
当控制信号输入时，气路会通过一系列的阀门和管道，将信号传递给气室，进而调整阀门的打开或关闭程度。
4. 流体控制原理：当气液联动阀打开时，流体从入口流入阀门内部，根据不同的工况要求，经过阀门内部的通道进行流量调节。
当阀门关闭时，流体停止流动。
5. 自动控制原理：气液联动阀能够根据控制信号的变化，自动调整阀门的开度，实现对流体的精确控制。
同时，阀门具有快速响应和稳定的控制特性。
综上所述，气液联动阀通过气动和液动力的相互作用，实现对
流体的精确控制。
它具有高速响应、稳定性好、适用于高压高温等特点，广泛应用于工业生产和自动化控制系统中。
喀麦隆气液联动阀操作方法
喀麦隆气液联动阀操作方法
喀麦隆气液联动阀是一种适用于气体和液体介质的控制阀门，它的操作方法如下：
1. 首先，确认阀门的气源和液源是否已经接通，并确保气源和液源的压力在设定范围内。
2. 打开气源和液源的供应阀，使气体和液体可以进入阀门。
3. 将气液联动阀的操作手柄或操作装置旋转或推动到所需的位置，以调整阀门的开度。
根据具体需求，可以将阀门调整到完全关闭或完全打开的位置，也可以通过调整手柄或操作装置的位置，使阀门处于部分开启的状态。
4. 观察阀门的工作情况，确保它正常工作并达到预期的控制效果。
5. 根据需要，可以通过调整气源和液源的供应压力来进一步调节阀门的开度和控制效果。
6. 在需要停止使用气液联动阀时，关闭气源和液源的供应阀，确保阀门无法接收气体和液体。
以上是操作喀麦隆气液联动阀的基本方法，具体的操作步骤和注意事项可能会因具体的阀门型号和使用环境而略有不同，建议在操作之前仔细阅读相关的使用说
明书或咨询厂家或供应商的技术人员。
气液联动阀异常关断典型事故分析
气液联动阀异常关断典型事故分析气液联动阀是一种用于控制流体的阀门，在工业生产中扮演着非常重要的角色。
有时候气液联动阀会出现异常关断的情况，这可能会导致设备损坏、生产中断甚至造成人身伤害。
对气液联动阀异常关断的典型事故进行分析，可以帮助我们更好地了解问题的根源，从而采取相应的措施来避免类似的事故再次发生。
一、事故背景气液联动阀通常用于控制气体或液体介质的流动，具有开关快速、控制稳定等优点，因此在各种工业生产中被广泛应用。
有时候气液联动阀在使用过程中会出现异常关断的情况，即阀门关闭后无法再次开启，通常会伴随着阀门堵塞、泄漏等问题，严重影响了生产效率和安全。
二、典型事故分析1. 阀门堵塞气液联动阀在长时间使用后，可能会出现阀门内部堆积杂质的情况，导致阀门无法正常关闭或开启。
这可能是因为介质中含有固体颗粒，或者是阀门内部结构存在设计缺陷，造成了堵塞现象。
解决方法：定期清洗维护阀门，使用带有过滤器的介质，以及优化阀门结构设计，避免杂质堆积。
2. 液压系统故障液压系统是气液联动阀正常运行的关键，如果液压系统出现故障，可能会导致阀门无法正常关闭或开启。
比如液压泵、油管等部件损坏，液压系统泄漏等。
解决方法：定期检查液压系统的运行状态，及时更换损坏部件，保持液压系统的正常运行。
3. 压力不稳定由于工艺需要或者其他原因，介质的压力不稳定会对气液联动阀的正常运行造成影响。
特别是在高温、高压等特殊环境下，压力的不稳定性可能会导致阀门难以关闭或开启。
解决方法：优化介质流动的工艺流程，提高介质压力的稳定性，采取相应的安全措施。
4. 阀门设计缺陷有些气液联动阀在设计过程中存在缺陷，比如密封面设计不合理、阀门结构不稳定等，这些设计缺陷可能导致阀门异常关断。
材料选择不当也会导致阀门的异常关断情况。
解决方法：优化阀门设计，提高阀门结构的稳定性和可靠性，选择合适的材料，以保证阀门的正常运行。
三、预防措施1. 定期维护检查定期对气液联动阀进行维护保养和检查，清除阀门内部的杂质，及时更换损坏的部件，保证阀门的正常运行。
气液联动阀基础知识培训
美国EMERSON公司SHAFER执行 器
主要以气体或者液压油为驱动动 力源,在管道上起着控制阀门开关 的功能。
其中ESDV是EMERGENCY SHUT DOWN VALVE的缩略形式，就是 紧急情况下切断的阀门。
▪ 检测压力低于低压关断设定值
▪ 检测压力高于高压关断设定值
▪ 检测压降速率高于压降速率关断 设定值
气液联动执行机构的 组成、原理
基本功能简介
1、基本功能：爆管紧急切断和 人为的开/关阀
2、人为的开关阀操作分为远程 操作、就地手泵操作和就地气 动操作三种方式。
2.结构
SHAFER气液联动执行机构包括三大部分， 分别是：控制器、驱动器、液压操作系统。 其基本结构见下图
驱动器 气液罐
电子控制单元
）
一级过滤网
开阀气液罐
关阀气液罐
提升阀弹簧 动力提升阀
二级过滤网
动力源
开手柄
关手柄 先导气 排气口
1.1提升阀气路控制块
提升阀气路控制块是SHAFER执行 机构控制系统的核心，通过控制动力 气进入开或关气液罐来驱动执行器达 到开关阀门的目的。它的主要结构包 括：提升阀弹簧、推动栓、手柄、一 级过滤器、二级过滤器、开、关电磁 阀。
采用执行机构控制系统来让高压气体进入封闭的 气体液压罐。罐里加压的气体迫使液压液体进入 执行机构的封闭口。压力均衡通道可使两个封闭 的伞形体同时加压,当液片被推动远离固定的底 板时,便形成了平衡的扭矩。执行机构就顺时针 方向旋转。
当执行机构到达全关位置时,控制系统将允许在 罐里所有余下的压力放空到大气,于是使罐里与 执行机构里的压力平衡
利用平均压力与设定值（low pressure、 high pressure、ROD setpoint）比较
气液联动阀工作原理
气液联动阀工作原理一、前言气液联动阀是一种广泛应用于工业自动化领域的控制元件，其主要作用是实现气体和液体的联动控制。
本文将从气液联动阀的工作原理入手，对其结构、特点、应用等方面进行详细介绍。
二、气液联动阀的结构气液联动阀主要由驱动部分、密封部分和控制部分三大部分组成。
1. 驱动部分驱动部分包括电磁铁、弹簧和活塞等组成，其中电磁铁是主要的驱动力源。
当电磁铁通电时，它会产生一个磁场，吸引活塞向上移动；当电磁铁断电时，弹簧会使活塞回到原位。
2. 密封部分密封部分主要由阀门体和阀门芯两个部分组成。
阀门体通常由不锈钢或铸铝合金制成，具有良好的耐腐蚀性能；而阀门芯则采用橡胶或聚四氟乙烯等材料制成，以保证密封性能。
3. 控制部分控制部分包括气路和液路两部分。
气路主要由气源、压力调节器、电磁阀和气管等组成，用于控制气体的流量和压力；液路则由液体储罐、泵、过滤器和阀门等组成，用于控制液体的流量和压力。
三、气液联动阀的工作原理1. 工作原理概述气液联动阀是一种通过电磁铁驱动活塞运动，从而控制阀门芯开启或关闭的元件。
当电磁铁通电时，活塞会向上移动，使得阀门芯打开；当电磁铁断电时，弹簧会使活塞回到原位，从而关闭阀门芯。
2. 工作过程详解当气源提供一定的压力时，通过压力调节器将其调整到所需的工作压力范围内，并通过电磁阀控制气体进入活塞室。
此时，活塞会被推向上方，使得阀门芯打开。
同时，在液路中提供一定的流量和压力下，液体也可以顺利地通过阀门芯进入下游系统。
当电磁阀断电时，活塞受到弹簧的作用，回到原位，从而关闭阀门芯。
此时，液体无法进入下游系统。
四、气液联动阀的特点1. 控制精度高气液联动阀采用电磁铁驱动活塞运动，具有响应速度快、控制精度高等优点。
同时，其结构简单、维护方便，适用于各种工业自动化领域。
2. 流量大气液联动阀在控制液体流量时具有较大的流量范围。
其最小流量可达到0.5L/min，最大流量可达到100L/min以上。
气液联动阀异常关断典型事故分析
气液联动阀异常关断典型事故分析气液联动阀在工业控制系统中扮演着非常重要的角色，它能够根据输入的信号控制气体和液体的流动，实现系统的开关和调节。
在使用过程中，偶尔会出现气液联动阀异常关断的情况，可能会带来严重的安全隐患和生产事故。
我们有必要对气液联动阀异常关断的典型事故进行分析，找出问题的原因，并提出相应的解决方案。
1. 异常关断的表现气液联动阀异常关断通常表现为阀门无法完全关闭或者无法完全开启。
当阀门无法完全关闭时，会导致管道内介质的泄漏，可能会造成环境污染和危险品泄漏；当阀门无法完全开启时，则会导致流体管道无法正常通畅，影响工艺生产。
这些情况都可能给企业生产带来严重的损失和安全隐患。
2. 可能的原因（1）气液联动阀本身存在缺陷。
气液联动阀在使用过程中可能会出现阀芯、密封圈等部件的磨损、老化，导致阀门无法完全关闭或开启。
（2）控制信号异常。
气液联动阀通常是根据输入的控制信号来开关阀门的，如果控制信号异常，可能导致阀门无法按预期的状态关闭或者开启。
（3）操作错误。
工作人员操作不当，误操作了气液联动阀，可能也会导致阀门异常关断。
3. 典型事故案例某某化工企业在进行生产过程中，由于气液联动阀异常关断，导致某个反应釜的液体无法排出，而压力却不断上升，最终导致了反应釜的爆炸，造成了重大的人员伤亡和财产损失。
经过调查分析，发现是气液联动阀被生产人员误操作，导致阀门异常关断，进而造成了事故。
二、气液联动阀异常关断的解决方案1. 加强设备维护保养。
定期对气液联动阀进行维护保养，检查阀门的开闭情况，更换磨损的阀芯、密封圈等部件，保证阀门的正常运行。
2. 完善控制系统。
对控制信号进行监控和检测，确保控制信号的稳定和可靠，避免因控制信号异常导致阀门异常关断。
3. 强化操作培训。
对使用气液联动阀的操作人员进行培训，提高其对气液联动阀使用和操作的熟练程度，减少误操作带来的风险。
4. 设立安全预警系统。
在生产现场设置气体液体泄漏和压力异常的安全预警系统，一旦发现异常情况能够及时报警，避免事故的发生。
气液联动阀操作规程
气液联动阀操作章程
● 适用范围：本规程适用各类型气液联动阀
1 操作前检查1.1 驱动装置进气阀处于全开状态，观察气压表压
力值，应达到规定标准。
1.2 检查气路和油路管道及接头处有无泄漏。
1.3 液压定向控制阀选择开或关后，用手泵检查执行机构的工作情况，阀门开关运转应平稳、无卡阻现象。
2 气动操作2.1 液压定向控制阀选择在自动(气动)位置，按下或
拉出开关手柄，即实现阀门开或关。
2.2 阀门开关到位后，放松手柄，气压罐中气体将自动排放。
2.3 调节可调式减压阀开度大小，可决定
阀门开关速度。
3 压降速率超限保护3.1 调节膜片式导阀，使压降速
率达到规定值.3.2 调节延时罐进气阀，使延时时间达到所需要值。
3.3 液压定向控制阀选择在自动(气动)位置。
3.4 当管线发生爆管时，压降速率在延时时间内连续超过所设定值，经控制系统调节，气液压
罐进气，使阀门关闭。
4 手动操作及气液装置4.1 手动操作，当气源
压力低于开阀所需压力值时，开(关)液压定向控制阀，而后摇动手泵
即实现阀门开大。
4.2 活塞拨叉式气液装置可做阀门开度调节；旋转
叶片式气液装置只可做阀门全开、全关运动，适用于切断阀。
5 气液联动阀的维护
5.1 气液联动阀的阀门维护参考《手动阀门操作章程》。
5.2气动和液动装置维护
6 气液联动阀常见故障及原因
记录表格：《设备档案》除日常维护外，其他的定期维护维都要登记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
REXA电液执行器的操作及设置
在现场模式中， 允许利用PCP的 键盘手动操作 Xpac，显示板 会显示执行器的 位置。当前的控 制信号和最后的 错误信号同样也 将被显示出来。
阀开度 指示
手动就 地切换
REXA电液执行器的动作过程
根据设置时确定的行程和信号范围，PCP把 外部送入的控制信号转化为目标位置，执行 器的当前位置通过装在执行器上的反馈组件 测定。目标位置和当前位置间的差值为控制 偏差。如果偏差超出了死区（用户设定）， PCP将启动马达来重新校正。
当向上抬举这个手柄时, 手动泵的插销提起,使 得液压油进入手动泵, 再向下推压手柄,给液 压油加压,使得液压油 进入执行器.重复上抬, 下压手柄的动作,直至 开或关阀的过程全部完 成。
气液联动系统就地操作
当手泵不循环时,关闭隔离阀(21和27),然后 拉开圆形手柄,使其回复到初始状态.松开位 于手泵(4)的选择阀门顶端的手动安全阀,并 且将手泵柱塞放回手泵内。
电
液
阀
REXA电液执行器的概述
REAX Xpac是一种专用于调整服务的、微 处理器控制的、成套式电液执行器和驱动器。
REXA电液执行器的概述
REXA Xpac电液执行器采用了专利的流量配 对系统这一液压控制方面的最新技术，该液 压系统使得执行器内部的流体压力得以独立 于外部载荷的大小和方向，保持恒定，使执 行器可以对控制信号迅速作出反应，输出平 滑、精确的操作。由于系统是液压的，所以 可以取得极难达到的定位效果，而不会遇到 气动执行器的稳定或电子机械执行器的齿轮 冲击问题。
阀门执行器（1），气/液联动 罐（2）和（3），Shafer的手 动液压泵（4），Shafer的“梭 阀”控制模块（11），Shafer 两通路常闭先导阀（16），压 力调节器（17），安全放空阀 （19），Shafer Lineguard2200电子式爆管保护 控制系统（18），蓄能罐 （20），蓄能罐液位指示器 （23），双保持阀(Double holding valve) (24) ，隔离 阀（21），储气罐（6），动力 气过滤器（25），液位调节阀 （22 和26）。
气液联动系统的电子爆管保护功能
当管线中的实际压力数据达到并超过原来 Lineguard中设定的三种压力参数中的任何一 种时(高压关阀,低压关阀,压降速率关阀),此 时Lineguard中的正常处于关闭状态的三通路 电磁阀通电打开,并使气流流向正常处于关闭 状态的二通路先导阀(16).
气液联动系统的电子爆管保护功能
现场开 度指示
REXA电液执行器的执行器部分
执行器部分的核心是电液动力模块，该模块由马达、 齿轮泵、流量配对阀、贮油箱、加热器.
蓄能 器 贮油 箱 泵马 达
位置 反馈
REXA电液执行器的执行器部分
动力模块以 2000psi （13.78MPa） 的压力把油传递 到液压缸， REXA的液压缸 是一种齿条齿轮 的旋转结构。
REXA电液执行器的配置
外部本地遥控
采用在控制箱端盖 上开一个窗口以观 察执行器位置信息， 并在外部增加控制 按钮的方式，可以 避免频繁开启控制 箱。外部控制按钮 只允许手动控制执 行器位置。
用UP键和DOWN键进行 就地手动开关阀
REXA电液执行器的可选配置
远方手动控制
远方手动控制选项 可以实现从远方对 执行器进行手动控 制。此时需要三个 交互输入：自动/ 远程（双位），开 （暂时接触），关 （暂时接触）
REXA电液执行器的动作过程
高压流从端口E流到缸的右室，由于液压回 路是闭合的，与流入活塞右侧数量相同的油 必须从左侧流出，这股油流通过FMV-2打开 的逆止阀进入泵吸口。 通过改变泵旋转方向，FMV逆向操作，移动 活塞杆到右侧。当泵停下来后，两个逆止阀 均关闭。液压油留在缸内，马达不需要进行 操作就可以使液压缸的位置得到保持。
REXA电液执行器的动作过程
可逆液压泵由马达驱动，该泵能够通过两个 流量匹配阀（FMV-1和FMV-2）中的一个来 使双作用油缸的任一侧增压。每个FMV由一 个开口阀芯组成，该阀芯带有一个起引导作 用的逆止阀。两个FMV的端口尺寸严格一致。
REXA电液执行器的动作过程
为把活塞移动到左 边，泵改变旋转方 向，通过A端口使 FMV-2加压， FMV-2的阀芯在压 差的作用下失去平 衡移向左侧，托起 它的逆止阀，打开 端口D到口B，端 口A到口E。
16、2位常闭先导阀 17、压力调节阀 18、电子爆管控制 19、安全阀 20、储液罐 21、隔离阀 22、气液储缸液位调节阀（关闭） 23、蓄能罐液位指示磁浮子液位计 24、双保持阀 25、动力气过滤器 26、气液储缸液位调节阀（开闭） 27、隔离阀 28、2位常开电磁阀 29、梭阀
气液联动系统的基本结构
气液联动系统的电子爆管保护功能
这个先导阀的信号与动力比为33比1,这样二 通路先导阀(16)打开后,”梭阀”打开,容许动 力气体从动力接口到气缸中活塞接口,动力” 梭子”(14)被打开,容许动力气流进入原来被 气缸封闭住的空间,从而进入执行器关闭阀门 的气/液联动罐(3),在蓄能罐的活塞上形成的 气源压力,压迫蓄能罐的液体,通过液体调整 阀,保位阀,速度控制开关,进入到执行器闭合 的腔室内,使执行器到达闭合位臵。
REXA电液执行器的配置
REXA执行器可选
用下列可选配置：
位置变送器 位置变送器可提供一个 独立的、与执行器位置 成比例的两线4~20mA 信号。分无源和有源两 种。
位置变 送器
REXA电液执行器的配置
手轮
当断电时，可通 过手动操作装置 驱动REXA执行 器。有可分离式 手轮和齿轮手曲 柄两种可选。
电子压力 开关
REXA电液执行器的执行器部分
REXA的液压缸是一种齿条齿轮的旋转结构。
快开电 磁阀
快开电 磁阀 齿轮Байду номын сангаас齿条
REXA电液执行器的执行器部分
REXA执行器其线性 单元的双活塞杆结 构和旋转单元的两 个互相对应的油缸 可以使液压缸两侧 的油容积等量转移， 这种特性使油可以 在无需多余储备的 情况下即可实现流 动。
REXA电液执行器的执行器部分
为提供位置信息， 使用了一个由薄 膜式电位计和装 在电路板上的变 送器（4~20mA） 组成的反馈组件， 电位计与外伸轴 直接机械连接。
薄膜电 位计
位置变 送器
REXA电液执行器的操作及设置
Xpac由位置控制处理器 （PCP）所操控。在PCP的 操作装置中有自动、设定和 现场三种操作模式。在调节 操作中，PCP处于自动模式， 其功能与传统的定位器类似， 起控制作 控制信号和执行器的当前位 用的PLC 置不断地相互对比，如果这 些数值间的差值大于预先设 定的死区，则马达会按要求 的方向旋转直至达到预期的 位置。控制信号变化一旦超 出死区，PCP能立即做出响 应。
气液联动系统就地操作
气液联动系统没有动力气源通过就地手动泵 (开/关阀) 无论想开或关阀门执行器,打开”隔离阀”(21 和27),然后用一个合适的圆形手柄装在执行 器控制箱内的手动泵(4)的接口上,使用这个 手柄上下压动,将力推向泵的中部。 注意:泵的标记将指明开或关阀的动作方向。
气液联动系统就地操作
REXA电液执行器的概述
流量配对系统
快开电 磁阀 快开电 磁阀
位置 反馈
REXA电液执行器的概述
流量配对系统允许Xpac以增量的方式定位。马达 和泵只在执行器需要动作时运转，一旦油缸输出到 达预定位置，泵马达即停止工作，流量配对系统可 确保Xpac原位锁定。该系统能出色完成调整任务， 而不受马达启、停或反转的限制。
气液联动系统的电子爆管保护功能
当Lineguard中预先设定的电磁阀”待命”时间 (10~18000秒)完成时,电磁阀断电,信号气从 通常关闭的二通路先导阀(16)排出.当这个先 导阀关闭时,引导气必须从”梭阀”模块(12)的 孔板处排出,这样位于”梭阀”模块中负责关闭 阀门功能的哪一侧(11)关闭,致使负责关闭阀 门的气/液联动罐(2)压力降低减压.当气/液 联动罐(2)压力降低全部完成,整个系统重新 回到初始的平衡状态。
气液联动系统就地操作
气液联动系统通过动力气实现就地手动操作
开阀：
拉开“梭阀”模块（11）上的开阀手柄（13），这个机 械式的手柄直接将力作用在动力梭阀（14）上，使其动 作打开原来被“梭阀”和动力气缸活塞封锁住的密闭空 间，使得动力气体进入到负责开阀功能的气/液联动罐， 动力气驱动液压油使Shafer旋转叶片执行器动作。 持 续地拉住手柄（13）直到执行器驱动阀门达到全开的位 臵。 当阀门与执行器全部动作完成后，松开手柄， “梭阀”模块（11）将恢复到初始全封闭的位臵。负责 开阀功能的气/液联动罐通过 “梭阀”模块（11）排气， 全部系统达到新的平衡状态。
气液联动系统就地操作
动力气直接通 过开缸(TANK A)进行开阀操 作
气液联动系统就地操作
气液联动系统就地操作
关阀：
拉开“梭阀”模块（11）上的关阀手柄（13），这个机械 式的手柄直接将力作用在动力梭阀（14）上，使其动作打开 原来被“梭阀”和动力气缸活塞封锁住的密闭空间，使得动 力气体进入到负责关阀功能的气/液联动罐，动力气驱动液 压油使Shafer旋转叶片执行器动作。 持续地拉住手柄（13） 直到执行器驱动阀门达到全关的位置。 当阀门与执行器全 部动作完成后，松开手柄和“梭阀”模块（11）将恢复到初 始全全封闭的位置。负责关阀功能的气/液联动罐通过 “梭 阀”（11）模块排气，全部系统达到新的平衡状态。
REXA电液执行器的可选配置
蓄能失效 REXA独有的蓄能失效技术采用动力模块为蓄能
器充压，从而省去了独立的充压泵和相应的管路。 失效功能通过失电或独立的阶跃信号击活。执行失 效操作后，执行器在正常操作前首先通过动力模块 为蓄能器充压。
