TCS230CN 颜色传感器中文手册
TCS230颜色传感器的中英文翻译

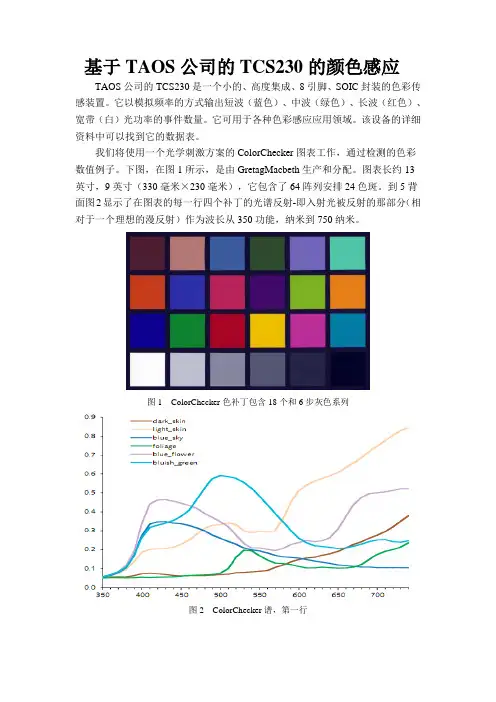

基于TAOS公司的TCS230的颜色感应TAOS公司的TCS230是一个小的、高度集成、8引脚、SOIC封装的色彩传感装置。
它以模拟频率的方式输出短波（蓝色）、中波（绿色）、长波（红色）、宽带（白）光功率的事件数量。
它可用于各种色彩感应应用领域。
该设备的详细资料中可以找到它的数据表。
我们将使用一个光学刺激方案的ColorChecker图表工作，通过检测的色彩数值例子。
下图，在图1所示，是由GretagMacbeth生产和分配。
图表长约13英寸，9英寸（330毫米×230毫米），它包含了64阵列安排24色斑。
到5背面图2显示了在图表的每一行四个补丁的光谱反射-即入射光被反射的那部分（相对于一个理想的漫反射）作为波长从350功能，纳米到750纳米。
图1 ColorChecker色补丁包含18个和6步灰色系列图2 ColorChecker谱，第一行图3 ColorChecker谱，第二排图4 ColorChecker光谱，第三行图5 ColorChecker谱，底排（中性系列）图6锥锥光感受器敏感性所示。
短波敏感的感光细胞远远低于其他两种类型的敏感。
中波和长波的感光细胞的反应有很大的重叠。
视觉是不敏感，准确的刺激波长：什么是光功率下atters每个响应曲线综合。
1. 色觉简介所谓感光细胞在视网膜视锥细胞是人类色彩视觉负责。
内有电磁频谱三种类型的视锥细胞，敏感的长波，中波，短波辐射及约400纳米之间和700纳米。
由于锥敏感性在频谱的部分出现红色，绿色和蓝色的很粗糙，色彩科学家记为ρ，γ，以及希腊字母为R，G细胞的类型，和b （为了表示对传感器的R，G，和B将错误建议更密切的对应关系。
）的圆锥体的谱反应的估计是在上面绘制图6。
在物理世界的光，其特征是光谱功率分布（结构化产品说明）。
彩色对象，其特征是反射光谱曲线，如在的ColorChecker的。
然而，视觉不敏感，对刺激精确波长：根据现代色彩科学理论，最重要的事情是在每个响应曲线光功率积分。
TCS230的功能
颜色识别是模式识别领域的一个重要研究方向，利用颜色识别技术能使传统依靠人眼进行颜色判别的方法发生根本变革。
这种新型技术采用颜色传感器获取外界的颜色信息，进而通过基于计算机的信号处理技术实现颜色的精确识别。
颜色识别技术经历了传统模拟识别方法和现代数字化识别两个阶段。
传统的颜色识别方法采用模拟颜色探测器件来进行外界颜色获取，这种探测器件通常是在独立的光电二极管上覆盖经过修正的红、绿、蓝滤光片，经过光电转换产生对应的模拟信号；如果用微控制器对这些模拟信号进行处理，就必须采用额外的AD转换电路才能实现和微控制器的接口，而AD转换电路的引入增加了信号的处理时间，对整个系统的速度有很大的影响；此外，由于一般的AD转换存在量化误差，系统的精度受到很大的限制，这些使得传统的颜色识别方法逐渐被现在的数字式化的颜色识别技术所替代。
随着半导体技术的发展，数字式的颜色传感器逐步取代了传统的光电二极管传感器，这种技术把颜色传感器所需的光学、机械、电子等信号处理集成在很小的芯片上极大地缩小了颜色传感器的体积。
由于这种传感器输出的是数字量，因此可以通过数字处理技术来提高探测速度并保持检测器输出信号的精度。
例如采用改进的动态检测方法来提高颜色探测的速度，采用数字电路来处理颜色数据等。
虽然数字传感器已经取得了一些成功，但其应用于市场的技术还不够成熟，随着美国TAOS（Texas Advanced Optoelectronic Solutions）公司最新推出的颜色传感器TCS230的面世，数字传感器才真正被工程师们采用。
这种颜色传感器具有分辨率高、可编程的颜色选择、数字输出等特点。
本文采用TCS230来作为系统的探测部分，基于该器件设计的颜色识别系统可以应用于军事领域，也可以应用于电致变色材料的变色研究以便获得材料的变色参数。
1 TCS230简介1.1 主要特性TCS230是美国TAOS公司推出的可编程光到频率的转换器。
它把可配置的硅光电二极管与电流频率转换器集成在一个单一的CMOS（Comple-mentary Metal Oxide Semiconductor）电路上，同时在单一芯片上还集成了红、绿、蓝（RGB）3种滤光器，是业界第一个有数字兼容接口的RGB颜色传感器。
基于tcs230传感器的颜色检测系统
卢ＪＩｌ英１，于浩成２，孙敬辉３，孟 中３
（１．吉林交通职业技术学院电子工程系，长春１３００１２；２．吉林大学机械科学与工程学院，长春１３００２２； ３．中国科学院长春光学精密机械与物理研究所，长春１３００３３）
摘要：为了提高传统颜色传感器颜色识别的效果与速度，减少识别误差，简化电路，将美国ＴＡＯＳ公司的
构设计，５ Ｖ整流器被安置于散热片中心的原孔中，从而保证由５ Ｖ整流器产生的２—３ ｗ热量及时被
散出。
３ 颜色检测系统硬件设计
颜色检测系统的硬件主要包括：稳压电路、Ａ／Ｄ转换和白平衡按键。其控制器采用一片８位或１６ 位的单片机。 ３．１ 外围电路设计
颜色检测系统的电源必须是稳定的直流电源，并对电源的稳定性要求很高。这是因为：１）电源电 压的波动可造成照明灯亮度的变化；２）尽管ＴＣＳ２３０颜色传感器的抗电源扰动能力很强，但其内部单 片机对电源稳定性的要求较高，电压的波动可造成Ａ／Ｄ转换的不准确。
收稿日期：２００８－０９－２３ 基金项目：科技型中小企业创新基金资助项目（０４Ｃ２６２１２２０１０７２；０７Ｃ２６２１２２０００１６９） 作者简介：卢川英（１９７５一）．女．长春人，吉林交通职业技术学院讲师，硕士，主要从事计算机应用与自动控制研究。（Ｔｅｌ）８６·
１３８４３１９２０００（Ｅ－ｍａｉｌ）ｃｈｕａｎｙｉｎｇ—ｌｕ＠ｓｉｎ＆ｃｏｒｎｏ
Ｈ
Ｈ
１００％
Ｈ
Ｈ
绿色
程颜色光强检测模块，ＴＣＳ２３０ＥＶＭ为其代表产品。其包含采用白ＬＥＤ（Ｌｉｇｈｔ Ｅｍｉｔｔｉｎｇ Ｄｉｏｄｅ）照明光源
的光学镜头模块、编程器（ＢＯＥ：Ｂｏａｒｄ ｏｆ Ｅｄｕｃａｔｉｏｎ）、ＢＡＳＩＣ通讯模块以及ＰＣ端应用软件。其中ＢＡＳ— ＩＣ通讯模块提供了ＴＣＳ２３０与ＰＣ之间的串行通讯接口。通过使用ＢＡＳＩＣ通讯模块和ＰＣ端应用软件，
tcs230颜色传感器文档
TCS230D SOP8 颜色传感器１概述ＴＣＳ２３０是ＴＡＯＳ公司最新推出的业界首款带数字兼容接口的ＲＧＢ彩色光／频率转换器，它内部集成了可配置的硅光电二极管阵列和一个电流／频率转换器，其结构框图如图１所示。
ＴＣＳ２３０输出为占空比５０％的方波，且输出频率与光强度成线性关系。
该转换器对光响应范围为２５０ ０００～１，典型输出频率范围为２Ｈｚ～５００ｋＨｚ，用户可通过两个可编程引脚来选择１００％、２０％或２％的输出比例因子。
ＴＣＳ２３０的输入输出引脚可直接与微处理器或其他逻辑电路连接。
通过输出使能端ＯＥ将输出置于高阻状态可使多个器件共享一条微处理器输入线。
ＴＣＳ２３０可编程彩色光／频率转换器将红、绿和蓝滤波器集成在单芯片上，因此无需ＡＤＣ就可实现每彩色信道１０位以上的分辨率。
芯片内含一个交叉连接的８×８光电二极管阵列，其中每１６个二极管提供一种色彩类型，共有红、蓝、绿和清除全部光信息四种类型，可最大限度地降低入射光幅射的不均匀性。
所有同颜色的１６个光电二极管都是并联连接，工作时通过可编程的引脚来动态选择色彩，以此来增加精确度和简化光学电路。
该芯片采用８引脚ＳＯＩＣ表面贴封装，适用于色度计的测量应用。
ＴＣＳ２３０的主要特点如下：●可完成高分辨率的光照度／频率转换；●色彩和满度输出频率可编程调整；●可直接与微处理器通讯；●单电源工作，工作电压范围：２．７Ｖ～５．５Ｖ；●具备掉电恢复功能；●５０ｋＨｚ时非线性误差的典型值为０．２％；●稳定的２００ｐｐｍ／℃的温度系数。
２ＴＣＳ２３０的引脚功能ＴＣＳ２３０的引脚排列如图２所示，各管脚的功能描述见表１所列。
表1TCS230管脚功能引脚号符号类型功能说明1S0I输出频率分频系数选择输入端2S1I3OE I输入频率使能端。
低电平有效4GND电源地5VDD电源电压6OUT O输出频率（fo）7S2I光电二极管类型选择输入端8S3I３ＴＣＳ２３０的主要参数３．１电学特性参数ＴＣＳ２３０在ＴＡ＝２５℃ ＶＤＤ＝５Ｖ条件下的电学特性如表２所列。
基于TCS230颜色传感器的色彩识别器的设计-外文翻译
Sensing color with the TAOS TCS230The TAOS TCS230 is a small, highly integrated color sensing device packaged in a clear plastic 8-pin SOIC. It reports, as analog frequency, the amount of shortwave (blue), mediumwave (green), longwave (red), and wideband (white) optical power incident onto the device. It can be used in a variety of color sensing applications. Details of the device can be found in its datasheet. This white paper details the concepts and calculations involved in color sensing using the TCS230.We will use the ColorChecker chart as an optical stimulus to work through a numerical example of color sensing. The chart, depicted in Figure 1, is manufactured and distributed by GretagMacbeth. The chart measures approximately 13 inches by 9 inches (330 mm by 230 mm); it contains 24 colored patches arranged in a 6 by 4 array. Figures 2 through 5 overleaf show the spectral reflectance of the patches in each of the four rows of the chart – that is, the fraction of incident light that is reflected (with respect to an ideal diffuse reflector), as a function of wavelength from 350 nm to 750 nm.Figure 1 The ColorChecker contains 18 colored patches and a 6-step gray series.Figure 2 ColorChecker spectra, top row.Figure 3 ColorChecker spectra, second row.Figure 4 ColorChecker spectra, third row.Figure 5 ColorChecker spectra, bottom row (neutral series)Figure 6 Cone sensitivities of cone photoreceptors are shown. The shortwave-sensitivephotoreceptors are much less sensitive than the other two types. The responses of the mediumwave and longwave photoreceptors have a great deal of overlap. Vision is not sensitive to the precise wavelength of the stimulus: What atters is optical power integrated under eachresponse curve.Introduction to color visionPhotoreceptor cells called cones in the retina are responsible for human color vision. There are three types of cone cells, sensitive to longwave, mediumwave, and shortwave radiation within the electro-magnetic spectrum between about 400 nm and 700 nm. Because the cone sensitivities are very roughly in the parts of the spectrum that appear red, green, and blue, color scientists denote the cell types as ρ,γ, and, the Greek letters for r, g, and b. (To denote the sensors R, G, and B would wrongly suggest a closer correspondence.) Estimates of the spectral response of the cone types are graphed in Figure 6 above.Light in the physical world can be characterized by spectral power distributions (SPDs). Colored objects can be characterized by spectral reflectance curves, such as those of the ColorChecker. However, vision is insensitive to the exact wavelength of a stimulus: According to the modern theory of color science, all that matters is the integral of optical power underneath each response curve. That there are exactly three types of cone cells leads to the property of trichromaticity: Three components are necessary and sufficient to characterize color. Some people might use the phrase “color as sensed by the eye,” but I con-sider that qualifier to be redundant at best, and misleading at worst: Color is defined by vision, so there is no need to use the qualifying phrase “as sensed by the eye,”or to use the adjective visible whenreferring to color.Overview of CIE ColorimetryThe spectral responses of the cone cells that I graphed in Figure 6 were unavailable to researchers in the 1920s. Researchers at the time used psychophysical experiments, such as the famous color matching experiment, to tease out the data. The CIE is the international body responsible for color standards. In1931, that organization adopted the color matching functions denoted x (λ), y (λ), and z (λ), graphed in Figure 7.Figure 7 CIE 1931, 2° color-matching functions. A camera with 3 sensors must have these spectral response curves, or linear combinations of them, in order to capture all colors. However, practical considerations make this difficult. These analysis functions are not comparable to spectral power distributions!Weighting a physical SPD under each of these three curves (that is, forming the wavelength-by-wavelength product), and summing the results, forms a triple of three numbers, denoted X, Y, and Z. In continuous mathematics, three integrals need to be computed; in discrete math, a matrix product is sufficient. The X, Y, and Z tristim-ulus values characterize color. They are linear-light quantities, propor-tional to optical power, that incorporate the wavelength sensitivity of human vision. The Y value is luminance, which is ordinarily expressed in units of candela per meter squared (cd·m-2). If you are measuring reflectance, the reflected tristimulus values depend upon the spectral characteristics of the illuminant, and their amplitudes scale with the power of the illumination. Relative luminance is the ratio of reflectedluminance to the luminance of the illumination; it is also known as the luminance factor.Figure 8 SPDs of various illuminants are graphed here. Illuminant A, shown in orange, is representative of tungsten light sources; it is deficient in shortwave power, and may cause errors in sensing blue colors. The blue line graphs the SPD of a Nichia white LED. There is a peak in the blue portion of the spectrum: Uncorrected, the sensor would report excessive blue values. The other four lines represent CIE standard illuminants C, D50, D55, and D65.In many applications, tristimulus signals (including luminance) scale with the illumination, and are otherwise uninteresting in themselves. What is more interesting is the ratios among them, which characterize color disregarding luminance. The CIE has standardized the projective transformation of Equation 1, in the margin, to transform [X, Y, Z] values into a pair of [x, y] chromaticity coordinates that represent color disregarding luminance. These coordinates are suitable for plotting in two dimensions on a chromaticity diagram.x=X/(X+Y+Z)y=Y/(X+Y+Z)Eq 1 Chromaticity coordinatesIlluminationA nonemissive object must be illuminated in order to be visible. The SPD reflected from an illuminated object is the wavelength-by-wave-length product of the illuminant’s SPD and the spectral reflectance of the object. Before light reaches the eye, the interaction among light sources and materials takes place in the spectral domain, not in the domain of trichromaticity. To accurately model these interactions requires spectral computations. When applying the TCS230, attention must be paid to the spectral content of the illumination and topoten-tial interaction between the illumination and the samples to be sensed. Generally, the less spiky the spectra, the better. Figure 8 graphs several illuminants.Your application may involve sensing color, in which case the preceding description applies. However, some applications of the TCS230 involve not so much estimating color as seen by the eye but rather sensing physical parameters associated with optical power in the visible range. In such applications, to approximate the visual response may not be the best approach: It may be more effective to take a more direct approach to estimating the parameters of the underlying physical process.The Color CheckerEquipped with knowledge of how spectra are related to colors, the plotting of chromaticity coordinates, and the dependence of colors upon illumination, we can return to the ColorChecker. GretagMac-beth doesn’t publish or guarantee the spectral composition of the patches of the ColorChecker. However, nominal CIE [X, Y, Z] values are published. The patches in the bottom row of the ColorChecker contain neutral colors; the numeric notations in the legends of Figure 5 reflect one tenth of the lightness (L*) values of those patches.The spectra graphed on pages 2 and 3 represent the physical wave-length-by-wavelength reflectance of the patches. These spectral reflec-tances have been measured by color measurement instrument called a spectrophotometer. If you had access to a light source having perfectly even distribution of power across the visible spectrum, then the reflectance curves graphed here could simply be scaled to repre-sent the reflectance in your application. Practical light sources do not have perfectly even spectral distributions, so compensation is neces-sary: You must compute the wavelength-by-wavelength product of the illuminant’s SPD with the spectral reflectance of the chart.We will first calculate the CIE [X, Y, Z] values from the chart. (These values should agree with the figures provided by Gretag.) Then we will calculate the [R, G, B] values that will be detected by a TCS230.To calculate CIE [X, Y, Z], we take the 31×3 matrix representing the color matching functions (CMFs) of the CIE Standard Observer, and perform a matrix product with 31 spectral response values as corrected for illumination. This produces the [X, Y, Z] tristimulus values. When chromaticity coordinates [x, y] are computed from [X, Y, Z] through the projective transform in Equation 1, then plotted, the chromaticity diagram in Figure 9 results. The horseshoe-shaped figure, closed at thebottom, contains all colors: Every non-negative spectral distribution produces an [x, y] pair that plots within this region. The lightly-shaded triangle shows the region containing all colors that can be produced by an additive RGB system usingsRGB (Rec. 709) primary colors. This region typifies video and desktop computing (sRGB). The points plotted in Figure 9 are the colors of the ColorChecker. White and gray values are clustered near the center of the chart.Figure 9 Coordinates of ColorChecker patches are graphed on the CIE [x, y] chromaticitydiagram. The horseshoe encloses all colors; the triangle encloses the colors that can be representedin video (Rec. 709) and in desktop computing (sRGB).The TCS230Figure 10 shows the responses of the four channels of the TCS230. The black curve shows the response of the unfiltered sensor elements. The red, green, and blue curves show the responses of the longwave-sensitive, mediumwave-sensitive, and shortwave-sensitive elements respectively.As I mentioned on page 5, the CIE model of color vision involves inte-grating an SPD under the X(λ), Y(λ), and Z(λ) color matching func-tions (graphed in Figure 7), producing X, Y, and Z values. To use the TCS230 to estimate color we perform an analogous calculation, but using the TCS230 sensitivity functions instead of the CIE CMFs: We integrate the SPD under the TCS230’s sensitivity curves, and produce R, G, and B values. The device R, G, and B values will depend upon several factors: the spectral content of the illuminant, the spectral reflectance of the sample, the spectral attenuation of any intervening optical components (such as the lens), and finally, the spectral response functions of the TCS230. The various spectral phenomena aremodelled by computing wavelength-by-wavelength products.Figure 10 TCS230 spectral sensitivities are graphed here. The red, green, and blue channels are graphed in the corresponding colors; the gray line reflects the sensitivity of the clear (unfiltered) channel. Because these responses are different from the CIE standard observer, the values reported by the TCS230 are not colorimetric. However, suitable signal processing yields color information that is sufficiently accurate for many industrial applications.Owing to the fact that the TCS230 is sensitive to infrared light (having wavelengths above 700 nm), and the fact that most light sources produce power in the infrared region, typical applications include an IR cut filter in front of the TCS230. Figure 11 overleaf shows the response of a typical IR cut filter.To form a more accurate estimate of color requires processing the raw TCS230 R, G, and B values through a linear 3×3 matrix whose coeffi-cients are optimized with respect to the spectrum of the illuminant, the spectral response of intervening optical components, and the response curves of the TCS230. The data processing operation can be represented in matrix form as follows:x=M•t Eq 2 The symbol t represents a three-element vector containing the device values captured from a color patch. M represents the 3×3 color correction matrix that we will apply to these values through matrix multiplication, denoted by the • symbol. The symbol x represents the resulting vector of estimated [X, Y, Z] values.We can use matrix notation to symbolize processing a set of three color patches at once, by arranging the three sets of device values into successive columns of a 3×3 matrix T. Successive rows of T contain red, green, and blue data respectively. Upon matrix multiplication by M, the columns of the resulting matrix X contain XYZ values of the successive samples; the rows of X contain X, Y, and Z values respec-tively. One equation expresses the mapping of three patches at once: X=M•T Eq 3 Given a matrix T whose columns contain three sets of device samples, and a matrix X containing the corresponding set of three ideal XYZ triples, there is a unique matrix M that maps from T to X. It is found by computing the matrix inverse of T, then computing the matrix product (by premultiplication) with X:M=X • T−1Eq 4 The resulting 3×3 color correction matrix M exactly maps the each of the chosen three sets of device values to the corresponding set of tris-timulus values. It is not necessary to invert matrices at the time of sensing! The matrix M can be computed in advance, based upon the samples that are expected to be presented to the sensor in the intended application. To process three device values upon sensing a sample, all that is necessary is computation of the matrix product of Equation 3.A color correction matrix that produces good results across more than three samples can be computed through a numerical optimization procedure. When this is done, no particular sample is likely to map exactly to its ideal tristimulus set, but a linear matrix can be constructed that minimizes the error across a range of samples (where the error is measured in a least-squares sense). The color correction operation is still accomplished exactly as in Equation 2.基于TAOS公司的TCS230的颜色感应TAOS公司的TCS230是一个小的、高度集成、8引脚、SOIC封装的色彩传感装置。
颜色识别程序
1./*==========TCS230颜色识别传感器管脚说明===========================================2.引脚号符号功能说明3. 1 S0 输出频率分频系数选择输入端4. 2 S1 输出频率分频系数选择输入端5. 3 OE 输入频率使能端。
低电平有效6. 4 GND 电源地7. 5 VDD 电源电压8. 6 OUT 输出频率（fo）9. 7 S2 光电二极管类型选择输入端10. 8 S3 光电二极管类型选择输入端11.12.===============================程序接口========================================*/13./*----S0,S1输出频率分频比例选择----*/14./* S0 S1 输出频率分频比例 */15./* L L 掉电 0 */16./* L H 2% 1 */17./* H L 20% 2 */18./* H H 100% 3 *///硬件接口已经下拉19.20.21.//使能E低电平有效22.23./*------S2,S3光电二极管类型选择-----*/24./* S2 S3 光电二极管类型 */25./* L L 红色 0 */26./* L H 蓝色 1 */27./* H L 清除（无滤波器） 2 */28./* H H 绿色 3 */29./* PB6 PB7 */30./*==============================================================================*/31.32.#define uchar unsigned char33.#define uint unsigned int34.#include<util/delay.h>35.#define S2_S3_R {DDRB|=(1<<6);DDRB|=(1<<7); PORTB &=~(1<<6);PORTB &=~(1<<7);} //红色 red36.#define S2_S3_B {DDRB|=(1<<6);DDRB|=(1<<7); PORTB &=~(1<<6);PORTB |= (1<<7);} //蓝色 blue37.#define S2_S3_0 {DDRB|=(1<<6);DDRB|=(1<<7); PORTB |= (1<<6);PORTB &=~(1<<7);} //清除38.#define S2_S3_G {DDRB|=(1<<6);DDRB|=(1<<7); PORTB |= (1<<6);PORTB |= (1<<7);} //绿色 green39.40./*-----1602显示用到的字符串--------*/41.unsigned char data_[]="0123456789";42.uchar black[] ="黑色 ";43.uchar white[] ="白色 ";44.uchar red[] ="红色 ";45.uchar green[] ="绿色 ";46.uchar blue[] ="蓝色 ";47.48.49.uchar TCS230_count=0; //外部中断计数50.volatile uchar TCS230_flag=0; //RGB中断计数51.uchar count_rgb; //通道选择计数52.53.54.55./*---GB数值存储--*/56.uchar R_count=0;57.uchar G_count=0;58.uchar B_count=0;59.60./*****************************************************61. * 函数名：Init_TCS230(uchar way)62. * 功能：TCS230通道选择63. * 说明：0--R,3--G,1--B64. * 子函数：无65. * 变量：无66.******************************************************/67.void Init_TCS230(uchar way)68.{69./*switch(fre) //硬件接口已经下拉70. {71. case 0: {S0_S1_0; break;}72. case 1: {S0_S1_2; break;}73. case 2: {S0_S1_20; break;}74. case 3: {S0_S1_100; break;}75. }*/76.77.switch(way)78. {79.case 0: {S2_S3_R; break;} //红色通道80.case 1: {S2_S3_B; break;} //蓝色通道81.case 2: {S2_S3_0; break;} //清除通道82.case 3: {S2_S3_G; break;} //绿色通道83. }84.85. TCCR2 = 0x0F;//启动定时器86. GIFR |= (1<<INTF2);//清中断标志87. GICR |= 0x20; //开颜色中断88.}89.90.91.92./*****************************************************93. * 函数名：display(uchar i1,uchar i2,uchar i3,uchar a)94. * 功能：颜色RGB读取，1602显示95. * 说明：96. * 子函数：Displaychar_160297. * 变量：无98.******************************************************/99.void display(uchar i1,uchar i2,uchar i3,uchar a)100.{101. distwochar_12864(i1,0,data_[a/100],data_[a/10%10]);102. distwochar_12864(1,0,data_[a%10],' ');103.}104.105.//1602显示106./*107.{108. Displaychar(i1,0,data_[a/100]); //显示百位109. Displaychar(i2,0,data_[a/10%10]); //显示十位110. Displaychar(i3,0,data_[a%10]); //显示个位111.}*/112.113.114.115./********************************************************************* 116. * 函数名：find_colour(uchar r,uchar g,uchar b)117. * 功能：颜色识别显示118. * 说明：通过读取R\G\B判断是什么颜色119. * 子函数：Displaystr_1602120. * 变量：无121.*********************************************************************/ 122.void find_colour(uchar r,uchar g,uchar b)123.{124.if( ((r>3)&&(r<10)) && ((g>3)&&(g<20)) && ((b>5)&&(b<13)) )125. {126. dispstr_12864(0,1,black);127. }128.129.if( ((r>9)&&(r<20)) && ((g>22)&&(g<42)) && ((b>34)&&(b<65)) ) 130. {131. dispstr_12864(0,1,blue);132. }133.134.if( ((r>11)&&(r<23)) && ((g>26)&&(g<49)) && ((b>24)&&(b<46)) ) 135. {136. dispstr_12864(0,1,green);137. }138.139.if( ((r>20)&&(r<40)) && ((g>5)&&(g<13)) && ((b>5)&&(b<13)) ) 140. {141. dispstr_12864(0,1,red);142. }143.144.if( ((r>33)&&(r<63)) && ((g>42)&&(g<90)) && ((b>56)&&(b<103)) ) 145. {146. dispstr_12864(0,1,white);147. }148.149.if( ((r>8)&&(r<15)) && ((g>13)&&(g<24)) && ((b>11)&&(b<20)) ) 150. {151. dispstr_12864(0,1,"深绿色");152. }153.154.if( ((r>8)&&(r<14)) && ((g>11)&&(g<22)) && ((b>26)&&(b<49)) ) 155. {156. dispstr_12864(0,1,"深蓝色");157. }158.159.if( ((r>18)&&(r<34)) && ((g>18)&&(g<33)) && ((b>12)&&(b<23)) ) 160. {161. dispstr_12864(0,1,"橙色 ");162. }163.}164.165.166./************************************************************** 167. * 函数名：TCS230_task(void)V168. * 功能：TCS230颜色处理169. * 说明：分别读取不同颜色的RGB值，判断显示颜色及其RGB数值170. * 子函数：find_colour，Init_TCS230171. * 变量：无172.**************************************************************/173.void TCS230_task(void)174.{175.176.for(count_rgb=0;count_rgb<3;) //读三个通道的值但因为不是连续的读177. {178. Init_TCS230(0);//选择R通道179.while(TCS230_flag==0) //等待读数180. {181.//1602显示函数182.//display(0,1,2,R_count);183.//display(5,6,7,G_count);184.//display(10,11,12,B_count);185. distwochar_12864(0,0,data_[R_count/100],data_[R_count/10%10]);186. distwochar_12864(1,0,data_[R_count%10],' ');187.188. distwochar_12864(2,0,data_[G_count/100],data_[G_count/10%10]);189. distwochar_12864(3,0,data_[G_count%10],' ');190.191. distwochar_12864(4,0,data_[B_count/100],data_[B_count/10%10]);192. distwochar_12864(5,0,data_[B_count%10],' ');193.194.195. find_colour(R_count,G_count,B_count); //对颜色进行判断并显示196.197. }198.199.if(TCS230_flag==1) //读取R通道数据200. {201. R_count=TCS230_count; //读取R值202. distwochar_12864(0,0,data_[R_count/100],data_[R_count/10%10]);/ /更新显示R值203. distwochar_12864(1,0,data_[R_count%10],' ');204. find_colour(R_count,G_count,B_count);//颜色判断205. TCS230_flag=1;206. TCS230_count=0; //清零207. TCNT2 = 0x00;//重新给T2初始值208. Init_TCS230(3);//G通道选择209. count_rgb++; //通道计数++210. }211.212.while(TCS230_flag==1) //等待读取G值213. {214.//display(0,1,2,R_count);215.//display(5,6,7,G_count);216.//display(10,11,12,B_count);217. distwochar_12864(0,0,data_[R_count/100],data_[R_count/10%10]);218. distwochar_12864(1,0,data_[R_count%10],' ');219.220. distwochar_12864(2,0,data_[G_count/100],data_[G_count/10%10]);221. distwochar_12864(3,0,data_[G_count%10],' ');222.223. distwochar_12864(4,0,data_[B_count/100],data_[B_count/10%10]);224. distwochar_12864(5,0,data_[B_count%10],' ');225.226. find_colour(R_count,G_count,B_count);//颜色识别显示227. }228.229.230.if(TCS230_flag==2)231. {232. G_count=TCS230_count; //读取G值233.234. distwochar_12864(2,0,data_[G_count/100],data_[G_count/10%10]);235. distwochar_12864(3,0,data_[G_count%10],' ');236.237. find_colour(R_count,G_count,B_count);238. TCS230_flag=2;239. TCS230_count=0; //清零240. TCNT2 = 0x00; //T2初始值241. Init_TCS230(1); //B通道选择242. count_rgb++;243. }244.245.while(TCS230_flag==2)246. {247.248. distwochar_12864(0,0,data_[R_count/100],data_[R_count/10%10]);249. distwochar_12864(1,0,data_[R_count%10],' ');250.251. distwochar_12864(2,0,data_[G_count/100],data_[G_count/10%10]);252. distwochar_12864(3,0,data_[G_count%10],' ');253.254. distwochar_12864(4,0,data_[B_count/100],data_[B_count/10%10]);255. distwochar_12864(5,0,data_[B_count%10],' ');256.257. find_colour(R_count,G_count,B_count);//颜色识别显示258. _delay_ms(1);259. }260.261.if(TCS230_flag==3)262. {263. B_count=TCS230_count; //读取B值264.265. distwochar_12864(4,0,data_[B_count/100],data_[B_count/10%10]);266. distwochar_12864(5,0,data_[B_count%10],' ');267.268. find_colour(R_count,G_count,B_count);269. TCS230_flag=0;270. TCS230_count=0;271. count_rgb++;272. }273. }274.275. find_colour(R_count,G_count,B_count); //颜色识别显示276.}。
TCS230颜色识别—原理—程序
/********************************************/
void main(void)
{
port_init();
int2_init();
timer1_init();
Init_12864();
LcmClearTXT(); //文本区清RAM函数
Display_x_y_data(0,0,"颜色识别：");
Display_x_y_data(1,0,"红色成分：");
Display_x_y_data(2,0,"蓝色成分：");
Display_x_y_data(3,0,"绿色成分：");
S2=0;//先检测红色(S2,S3=0,0)
S3=0;
SEI();
void timer1_init()
{
TCCR1B = 0X02;//设置分频数为8
TCNT1H = 0x63;//设置计数初值,定时20ms
TCNT1L = 0xC0;
}
/*******************************************
*函数名称: port_init()
*函数功能:端口初始化Fra bibliotekEIMSK |= BIT(2); //打开外部中断
TIMSK |= BIT(2);//打开溢出中断
while(1);
}
/*******************************************
*函数名称: interrupt_int2()
*函数功能:
*入口参数:无
*出口参数:无
色标传感器使用说明书
色标传感器使用说明书产品部件说明:输出电路:NPN 型号PNP 型号安装方法:* 安装在DIN 轨道上1、将主机底部的卡槽与轨道对齐。
按箭头 1 的方向推动主机的同时使其往箭头 2 的方向倾斜。
2、拆卸传感器的方法是，在朝箭头 1 的方向推动主机的同时，朝箭头 3 的方向提升主机。
* 安装到墙壁上(仅适用于主模块)将模块放到选配的安装架上，将其安装到一起，并使用两个 M3 螺钉固定住，连接光纤模块1, 按箭头 1 所示的方向开启防尘盖。
2, 按箭头 2 所示的方向往下移光纤锁杆。
3, 将光纤模块记号上标记的长度插入光纤孔。
4, 按箭头 4 所示的方向往下移光纤锁杆。
5, 如果使用较薄的光纤模块，则需要使用随其提供的转接器。
6, 如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物。
（转接器随光纤模块提供。
)7, 若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到发射器侧而将多芯光纤连接到接收器侧。
设置灵敏度* MARK 模式下两点校准:1,在光纤头前方没有放置任何工件时,按 SET(设置)按钮(按键时间不超过 2 秒).2,将一个工件放置在光纤前方,按 SET(设置)按钮(按键时间不超过 2 秒).两个步骤测出的数值以及 RGB 检测通道会显示在屏幕上并自动记忆储存.* C 或 CI 模式下的校准自学习：把光纤对准需要检测的颜色，按下一次 SET 就可以了，传感器会自动记录当前的颜色匹配值及光亮值，作为正常工作时的判断标准.MATK 是普通的色标检测模式，放大器会选择 RGB 通道中的一个作为判断通道。
C 模式时通用的颜色匹配检测模式，千分之一千表示颜色完全相同，一般认为千分之 900 就是一种颜色。
CI 是颜色+光亮值模式，用来精确检测物体的颜色以及物体的光亮值。
千分之 1000 表示完全相同。
C 模式下物体在光纤前面晃动也可以正常检测，CI 模式下，物体在光纤前面有任何晃动都会造成信号值急剧减小，从而传感器认为 CI 不匹配。
