15米高支模工程施工组织设计方案

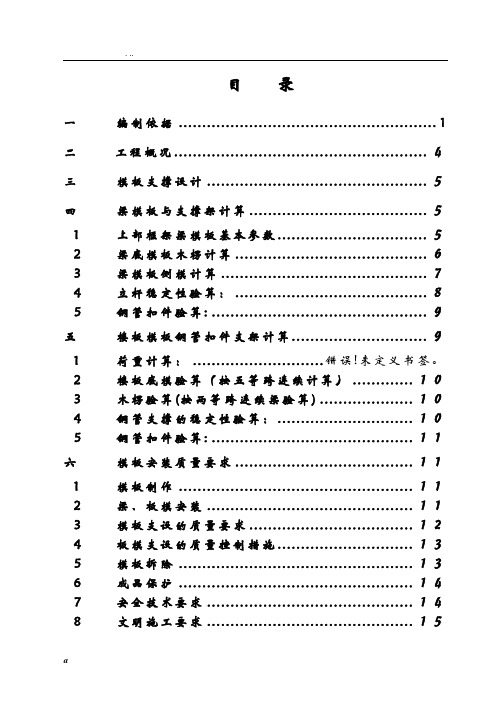

目录

一编制依据 (1)

二工程概况 .............................................................. ４三模板支撑设计....................................................... ５四梁模板与支撑架计算 ............................................ ５

1 上部框架梁模板基本参数 ..................................... ５

2 梁底模板木楞计算................................................ ６

3 梁模板侧模计算 ................................................... ７

4 立杆稳定性验算：................................................ ８

5 钢管扣件验算: ...................................................... ８五楼板模板钢管扣件支架计算 ................................. ９

1 荷重计算： ................................ 错误!未定义书签。

2 楼板底模验算（按五等跨连续计算） ............... １０

3 木楞验算(按两等跨连续梁验算) ....................... １０

4 钢管支撑的稳定性验算： ................................. １０

5 钢管扣件验算: .................................................. １１六模板安装质量要求............................................ １１

1 模板制作 .......................................................... １１

2 梁、板模安装................................................... １１

3 模板支设的质量要求 ........................................ １２

4 板模支设的质量控制措施 ................................. １３

5 模板拆除 .......................................................... １３

6 成品保护 .......................................................... １４

7 安全技术要求................................................... １４

8 文明施工要求................................................... １５

第一节、编制依据

模板工程的施工质量是对整个砼工程质量，对下道工序的施工有直接的影响。因此，合理选用模板体系，做好模板接缝和细部处理，严格执行“三检制”，保证模板的施工质量，确保主体结构达到合同标准。

本工程支模计算依据为铁桥110KV变电站新建项目建筑及结构图纸，及以下标准、规：

1）《省建设工程高支撑模板系统施工安全管理办法》。

2）《建筑施工安全检查标准》JGJ59-2011。

3）《建筑工程荷载规》。

4）《建筑施工扣件式钢管脚手架安全技术规》JGJ130－2011、J84－2011。

5)《建设工程项目管理规》。

6) 高支模计算软件。相关国家规、地方标准等技术文件：

7)《混凝土结构工程施工及验收规》GB50204—92；

8)《混凝土结构工程施工质量验收规》GB 50204-2011；

9)《建筑工程施工质量验收统一标准》GB 50300-2001；

10)《建筑施工模板安全技术规》JGJ162-2008；

11)《施工现场临时用电安全技术规》（JGJ46-2005）；

12)《建筑机械使用安全技术规程》（JGJ33-2001）；

13)《建筑结构荷载规》（GB50009-2006）；

14)《建筑环境设计规》（GB15831-2002）；

15)《建设工程安全生产管理条例》；

关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；

关于印发《危险性较大的分部分项工程安全管理办法》的通知建质[2009]87号文；

本工程施工图纸和本工程施工组织设计等；

企业ISO9001:2008质量体系管理文件和环境/职业健康安全管理体系文件；PKPM施工计算软件。

二工程概况

1.1工程名称：铁桥110KV变电站新建。

1.2工程地点：市琼山区椰合路北侧。

1.3结构类型：桩基独立承台，现浇钢筋砼框架结构，整体六层（局

部三层）。

建筑面积：5005.75平方米。

工程概况：1、建筑层高及层数：

（1）地上一栋6层，首层3米，二层5米，三层4.5米，四----六层3.6米

（2）地下一层消防水池，消防泵房，层高为3.1米。

2、柱、梁、板尺寸：

柱子主要截面：800x800，800x1000,500x500,800x1200，

负一层主要为300厚剪力墙，柱子：800x800，800x1000，900x900 首层梁主要截面：

300x900,400x900,300x800,300x550,200x500,300x1000

二层梁最大截面：300x900,350x1000

三层梁最大截面：350x1000,300x800

四---六层梁最大截面：300x800,250x700

1.4板厚：地下室消防水池，泵房顶板厚130，楼层板：120
