人防规范(图例)

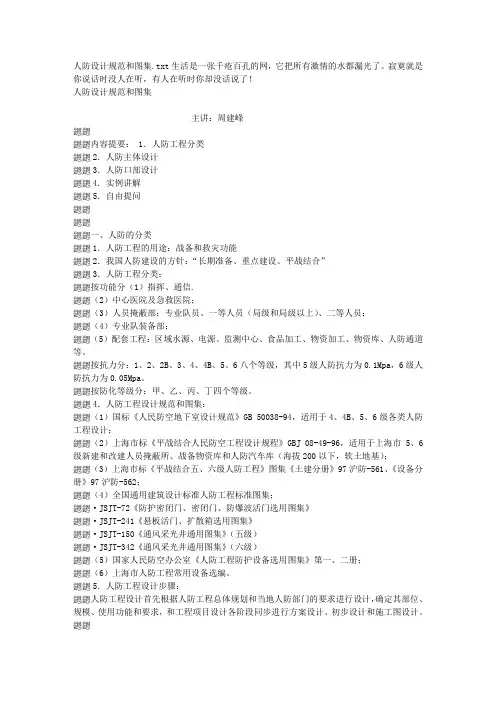

人防设计规范和图集
人防设计规范和图集.txt生活是一张千疮百孔的网，它把所有激情的水都漏光了。
寂寞就是你说话时没人在听，有人在听时你却没话说了！人防设计规范和图集主讲：周建峰内容提要： 1．人防工程分类2．人防主体设计3．人防口部设计4．实例讲解5．自由提问一、人防的分类1．人防工程的用途：战备和救灾功能2．我国人防建设的方针：“长期准备、重点建设、平战结合”3．人防工程分类：按功能分（1）指挥、通信.（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa。
按防化等级分：甲、乙、丙、丁四个等级。
4．人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；·JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》·JSJT-241《悬板活门、扩散箱选用图集》·JSJT-150《通风采光井通用图集》（五级）·JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5．人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
人防规范和图集
人防设计规范和图集2007-4-17 11:40 【大中小】【打印】【我要纠错】常用规范介绍（五）人防设计规范和图集内容提要：1.人防工程分类2.人防主体设计3.人防口部设计4.实例讲解5.自由提问一、人防的分类1.人防工程的用途：战备和救灾功能2.我国人防建设的方针：“长期准备、重点建设、平战结合”3.人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa.按防化等级分：甲、乙、丙、丁四个等级。
4.人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》JSJT-241《悬板活门、扩散箱选用图集》JSJT-150《通风采光井通用图集》（五级）JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5.人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1.防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2.2.抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2；专业队装备掩蔽部≤1000m2；配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。
人防规范和图集
人防设计规范和图集2007-4-17 11:40 【大中小】【打印】【我要纠错】常用规范介绍（五）人防设计规范和图集内容提要：1.人防工程分类2.人防主体设计3.人防口部设计4.实例讲解5.自由提问一、人防的分类1.人防工程的用途：战备和救灾功能2.我国人防建设的方针：“长期准备、重点建设、平战结合”3.人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa.按防化等级分：甲、乙、丙、丁四个等级。
4.人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》JSJT-241《悬板活门、扩散箱选用图集》JSJT-150《通风采光井通用图集》（五级）JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5.人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1.防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2.2.抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2；专业队装备掩蔽部≤1000m2；配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。

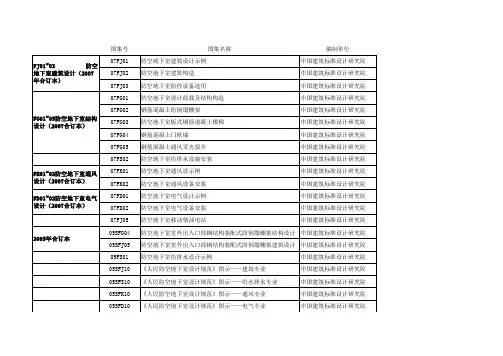

人防规范图集名称汇总
中国建筑标准设计研究院
防空地下室室外出入口部钢结构装配式防倒塌棚架结构设计 中国建筑标准设计研究院
防空地下室室外出入口部钢结构装配式防倒塌棚架建筑设计 中国建筑标准设计研究院
防空地下室给排水设计示例
中国建筑标准设计研究院
《人民防空地下室设计规范》图示——建筑专业
中国建筑标准设计研究院
《人民防空地下室设计规范》图示——给水排水专业
图集名称
编制单位
防空地下室建筑设计示例
中国建筑标准设计研究院
防空地下室建筑构造
中国建筑标准设计研究院
防空地下室防控设备选用
中国建筑标准设计研究院
防空地下室设计荷载及结构构造
中国建筑标准设计研究院
钢筋混凝土防倒塌棚架
中国建筑标准设计研究院
防空地下室板式钢筋混凝土楼梯
中国建筑标准设计研究院
钢筋混凝土门框墙
RFJ05-2009 人防工程设计大样图-通风空调专业（TFKT）
国家人民防空办公室
RFJ01-2005 人防工程防护设备图集
国家人民防空办公室
RFJ01-2008 人民防空工程防护设备选用图集
国家人民防空办公室
RFJ002-2013
人民防空工程复核材料（玻璃纤维增强塑料）防护密闭门、 密闭门标准
总参工程兵第四研究院
RFJ05-2009 人防工程设计大样图-建筑专业（JG）
国家人民防空办公室
RFJ05-2009 人防工程设计大样图-结构专业（JG）
国家人民防空办公室
RFJ05-2009 人防工程设计大样图-电气专业（DQ）
国家人民防空办公室
RFJ05-2009 人防工程设计大样图-给水排水专业（GSPS）
国家人民防空办公室
人防设计规范和图集
人防设计规范和图集主讲：周建峰内容提要： 1．人防工程分类2．人防主体设计3．人防口部设计4．实例讲解5．自由提问一、人防的分类1．人防工程的用途：战备和救灾功能2．我国人防建设的方针：“长期准备、重点建设、平战结合”3．人防工程分类：按功能分（1）指挥、通信.（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa。
按防化等级分：甲、乙、丙、丁四个等级。
4．人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；·JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》·JSJT-241《悬板活门、扩散箱选用图集》·JSJT-150《通风采光井通用图集》（五级）·JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5．人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1．防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2。

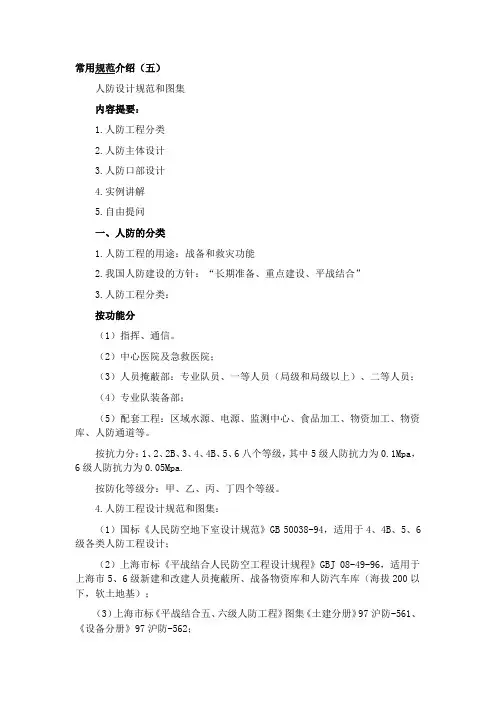

人防设计规范
常用规范介绍（五）人防设计规范和图集内容提要：1.人防工程分类2.人防主体设计3.人防口部设计4.实例讲解5.自由提问一、人防的分类1.人防工程的用途：战备和救灾功能2.我国人防建设的方针：“长期准备、重点建设、平战结合”3.人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa.按防化等级分：甲、乙、丙、丁四个等级。
4.人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》JSJT-241《悬板活门、扩散箱选用图集》JSJT-150《通风采光井通用图集》（五级）JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5.人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1.防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2.2.抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2；专业队装备掩蔽部≤1000m2；配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。
人防设计规范
常用规范介绍（五）人防设计规范和图集内容提要：1. 人防工程分类2. 人防主体设计3. 人防口部设计4. 实例讲解5. 自由提问一、人防的分类1. 人防工程的用途：战备和救灾功能2. 我国人防建设的方针：“长期准备、重点建设、平战结合”3. 人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6 八个等级，其中5 级人防抗力为0.1Mpa，6 级人防抗力为0.05Mpa.按防化等级分：甲、乙、丙、丁四个等级。
4. 人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6 级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96 ，适用于上海市5、6 级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97 沪防-562 ；（4）全国通用建筑设计标准人防工程标准图集；JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》JSJT-241《悬板活门、扩散箱选用图集》JSJT-150《通风采光井通用图集》（五级）JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5. 人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1. 防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；2配套工程≤2400m.2. 抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2；2专业队装备掩蔽部≤1000m2；2配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。
人防设计规范和图集
人防设计规范和图集人防设计规范和图集主讲：周建峰内容提要： 1．人防工程分类2．人防主体设计3．人防口部设计4．实例讲解5．自由提问一、人防的分类1．人防工程的用途：战备和救灾功能2．我国人防建设的方针：“长期准备、重点建设、平战结合”3．人防工程分类：按功能分（1）指挥、通信.（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa。
按防化等级分：甲、乙、丙、丁四个等级。
4．人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；·JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》·JSJT-241《悬板活门、扩散箱选用图集》·JSJT-150《通风采光井通用图集》（五级）·JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5．人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1．防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2。
人防规范最新版2019
人防规范最新版20191. 简介人防规范是指针对人防设施建设和管理的一系列规定和标准。
随着社会的发展和科技的进步，人防规范不断更新和完善，以适应不断变化的安全需求。
本文将介绍人防规范最新版2019的主要内容和相关要点。
2. 人防设施建设要求为确保人防设施的有效性和安全性，在建设人防设施时需要满足以下要求：•选择合适的地理位置：人防设施应选址在相对安全和便于疏散的地区。
应避开高风险区域和易受攻击目标的地点。
•结构设计合理：人防设施的结构设计应符合相关的建筑规范和抗震要求。
建筑材料和设备选用应符合国家标准。
•安全出口设置：人防设施应设有足够数量的安全出口，并标明明显的疏散指示标志。
疏散通道应保持畅通，且易于识别和操作。
•紧急疏散预案：人防设施应制定紧急疏散预案，并进行定期演练。
预案中应包括疏散路线、应急通讯设备、安全集结点等重要信息。
3. 人防设施管理要求为保障人防设施的有效运行和维护，人防设施的管理应遵守以下要求：•定期巡视维护：人防设施应定期进行巡视和维护，确保设备正常运行和完好无损。
如有损坏或故障，应及时修复。
•检测与监控设备：人防设施应配备相应的检测与监控设备，包括但不限于火灾报警器、视频监控系统、门禁系统等。
这些设备应保持良好运行状态。
•应急预案制定：人防设施管理者应制定完善的应急预案，并进行定期演练。
应急预案涉及事故应对措施、疏散指示等内容。
•人员培训与安全意识：人防设施管理者应定期开展相关人员的培训工作，提高他们的安全意识和应对能力。
4. 人防规范更新内容人防规范最新版2019相较于之前的版本进行了部分内容的更新，包括但不限于以下几个方面：•对人防设施的选址要求进行了进一步明确，强调避免选择高风险区域和易受攻击目标的地点。
•结构设计方面增加了抗震要求，要求人防设施应符合相应的抗震标准。
•安全出口设置方面增加了疏散指示标志的要求，要求疏散通道易于识别和操作。
•在人防设施管理要求方面，增加了检测与监控设备的要求，并明确了应急预案的制定和人员培训的重要性。
人防规范(图例)
表示人防工程内部各系统的组成和 连接关系，如通风系统、给排水系 统、电气系统等。
图例中的关键要素解析
防护等级
构造做法
人防工程的防护等级是根据其战时功 能和使用要求确定的，不同防护等级 的工程在图例中有不同的标识和说明 。
人防工程的构造做法包括结构类型、 材料选用、连接方式等，这些做法在 图例中通过详细的剖面图和文字说明 进行展示。
人防规范(图例)
汇报人：XX
2024-01-23
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 人防工程概述 • 人防规范解读 • 图例展示与分析 • 人防工程施工质量控制 • 人防工程运行维护管理 • 总结与展望
目录
CONTENTS
01
人防工程概述
BIG DATA EMPOWERS TO CREATE A NEW
THANKS
感谢观看
05
人防工程运行维护管理
BIG DATA EMPOWERS TO CREATE A NEW
ERA
运行维护管理制度建立
01
制定人防工程运行维护管理制度，明确管理职责、工作流程和 考核标准。
02
建立完善的运行维护档案，记录设备设施的运行状况、维护保
养情况和故障处理等信息。
加强人员培训，提高运行维护人员的专业技能和应急处置能力
未来人防规范图例的发展将更加注重创新和实 践，结合新技术、新材料和新工艺的应用，推 动人防工程建设的进步和发展。
持续改进方向和目标设定
加强对人防规范图例的宣传和推广，提高其在人防工程领域的认知度和影 响力。
不断完善和优化图例设计，提高其标准化、规范化和智能化的水平，以适 应未来发展的需要。
现行国家标准图集 人防 F 人防大样图集
设计大样
图
ห้องสมุดไป่ตู้
ＲＦＪ０５－２００９
结构专业 ＪＧ
ＲＦＪ０５－２００９
电气专业 ＤＱ
ＲＦＪ０５－２００９
给水排水专业 ＧＳＰＳ
５００
ＲＦＪ０５－２００９
通风空调专业 ＴＦＫＴ
ＲＦＪ０５－２００９
建筑专业 ＪＺ
３０．００
０７ＦＳ０２
防空地下室给排水设施安装
２７．００
京 ０４ＲＦＧ－１
３０．００
ＦＪ０１－０３
２００７ 版
防空地下室建筑设计
７８
ＦＫ０１－０２
２００７ 版
防空地下室通风设计
４１．００
２５．００
ＦＪＧ－２０００
土建部分
２５．００
《人民防空地下室设计规范》 图示（ 给水排水专
０５ＳＦＳ１０
业）
２１．００
０５ＳＦＪ０５
防空地下室室外出入口
钢结构装配或防倒塌蹦架建筑结构（设计、加工） ５３．００
ＦＤ０１－０２
２００７ 版
防空地下室电气设计
２５．００
ＦＧ０１－０５
２００７ 版
防空地下室结构设计
１２７．００
ＦＪＴ－２００３
防空地下室通用图（通风部分内部试用）
２５．００
ＦＪＤ－２００１
电气部分
系列
图集号
图集名称
价格
备注
０５ＳＦＤ１０ 《人民防空地下室设计规范》图示（电气专业）
２８．００
０７ＦＪ０５
防空地下室移动柴油电站
１８．００
人防规范和图集
人防设计规范和图集2007-4-17 11:40【大中小】【打印】【我要纠错】常用规范介绍（五）人防设计规范和图集内容提要：1.人防工程分类2.人防主体设计3.人防口部设计4.实例讲解5.自由提问一、人防的分类1.人防工程的用途：战备和救灾功能2.我国人防建设的方针：“长期准备、重点建设、平战结合”3.人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2B、3、4、4B、5、6八个等级，其中5级人防抗力为0.1Mpa，6级人防抗力为0.05Mpa.按防化等级分：甲、乙、丙、丁四个等级。
4.人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》GB 50038-94，适用于4、4B、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》GBJ 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；JSJT-72《防护密闭门、密闭门、防爆波活门选用图集》JSJT-241《悬板活门、扩散箱选用图集》JSJT-150《通风采光井通用图集》（五级）JSJT-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5.人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1.防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2.2.抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2；专业队装备掩蔽部≤1000m2；配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。
人防设计规范和图集
常用规范介绍（五）人防设计规范和图集内容提要：1.人防工程分类2.人防主体设计3.人防口部设计4.实例讲解5.自由提问一、人防的分类1.人防工程的用途：战备和救灾功能2.我国人防建设的方针：“长期准备、重点建设、平战结合”3.人防工程分类：按功能分（1）指挥、通信。
（2）中心医院及急救医院；（3）人员掩蔽部：专业队员、一等人员（局级和局级以上）、二等人员；（4）专业队装备部；（5）配套工程：区域水源、电源、监测中心、食品加工、物资加工、物资库、人防通道等。
按抗力分：1、2、2b、3、4、4b、5、6八个等级，其中5级人防抗力为0.1mpa，6级人防抗力为0.05mpa.按防化等级分：甲、乙、丙、丁四个等级。
4.人防工程设计规范和图集：（1）国标《人民防空地下室设计规范》gb 50038-94，适用于4、4b、5、6级各类人防工程设计；（2）上海市标《平战结合人民防空工程设计规程》gbj 08-49-96，适用于上海市5、6级新建和改建人员掩蔽所、战备物资库和人防汽车库（海拔200以下，软土地基）；（3）上海市标《平战结合五、六级人防工程》图集《土建分册》97沪防-561、《设备分册》97沪防-562；（4）全国通用建筑设计标准人防工程标准图集；jsjt-72《防护密闭门、密闭门、防爆波活门选用图集》jsjt-241《悬板活门、扩散箱选用图集》jsjt-150《通风采光井通用图集》（五级）jsjt-342《通风采光井通用图集》（六级）（5）国家人民防空办公室《人防工程防护设备选用图集》第一、二册；（6）上海市人防工程常用设备选编。
5.人防工程设计步骤：人防工程设计首先根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、使用功能和要求，和工程项目设计各阶段同步进行方案设计、初步设计和施工图设计。
二、人防主体设计1.防护单元：（1）根据使用功能，按照一定的面积划分防护单元，每个防护单元的防护设施和内部设备自成体系；（2）防护单元的面积：专业队员掩蔽部、一般人员掩蔽部≤800m2；专业队装备掩蔽部≤2000m2；配套工程≤2400m2.2.抗爆单元：（1）根据使用功能，按照一定面积，在防护单元内划分抗爆单元；（2）抗爆单元的面积：专业队员掩蔽部、一般人员掩蔽部≤400m2专业队装备掩蔽部≤1000m2；配套工程≤1200m2；（3）当人防内部用墙体进行小房间布置时，可不划分抗爆单元；人防设置位于多层建筑地下二层及二层以下，可不划分防护单元和抗爆单元；人防设置位于高层建筑地下三层及三层以下时，可不划分防护单元和抗爆单位；（4）抗爆单元之间应设置抗爆隔墙，连通口处设置抗爆挡墙，可在临战时砌筑。
人防规范图集整理汇总
人防规范图集整理汇总
标准名称标准编号
《人民防空地下室设计规范》GB50038-2005
《人民防空工程设计防火规范》GB50098-2009
《城市居住区人民防空工程规范规范》GB50808
《人民防空工程设计防火规范》GB50098-2009
《人防工程平时使用环境卫生要求》GB/T17216-2012
《人防工程施工及验收规范》GBJ134
《防空地下室电气设备安装》04FD02
《<人民防地下室设计规范>图示-电气专业》05SFD10
《防空地下室室外出入口部钢结构装配式防倒塌棚架结构设计》05SFG04 《防空地下室电气设计示例》07FD01
《防空地下室电气设备安装》07FD02
《防空地下室给排水设施安装》07FS02
《防空地下室设计载荷及结构构造》07FG01
《钢筋混凝土防倒塌棚架》07FG02
《防空地下室板式钢筋混凝土楼梯》07FG03
《钢筋混凝土门框墙》07FG04
《钢筋混凝土通风采光窗井》07FG05
《人民防空工程质量验收与评价标准》RFJ01-2015
《轨道交通工程人民防空设计规范》RFJ02
《城市轨道交通人防工程口部防护设计》11SFJ07
《人防工程设计打样图》RFJ05
《人民防空地下室施工图设计文件审查要点》RFJ06
《人民防空工程防化设计规范》 RFJ013-2010
《平时使用出入口封堵》97PZ2
《人民防空工程防护设备安装技术规程》DB11 1078.1-2014 《人防工程防护设备优选图集》14BJ15-1。
人防规范整理版
四、测压仪器应保持水平安置。
第三节 给水排水设备安装
第13.3.1条 口部冲洗阀安装，应符合下列要求：
一、暗装管道时，冲洗阀不应突出墙面；
二、明装管道时，冲洗阀应与墙面平行；
三、冲洗阀配用的冲洗水管和水枪应就近设置。
第13.3.2条 穿越水库水位线以下的水管，应在水库的墙面预埋防水短管，并应符合下列要求：
第13.1.2条 基础混凝土养护14d后，方可安装设备；二次浇筑混凝土养护28d后，设备方可运转。
第13.1.3条 混凝土设备基础的允许偏差，应符合表13.1.3的要求。
混凝土设备基础的允许偏差 表13.1.3
项 目
允许偏差（mm ）
坐标位移
±20
不同平面的标高
－20
平面外形尺寸
±20
平面水平度
每1m
第13.2.3条 防爆波悬板活门安装，应符合下列要求：
一、活门座与胶板粘贴应牢固、平整，其剥离强度不应小于0.5MPa；
二、悬摆板应启闭灵活，能自行开启到限位座，且开口朝下；
三、悬摆板关闭后与活门座胶板应贴合严密；
四、活门座胶板不得涂抹油漆。
第13.2.4条 胶管活门安装，应符合下列要求：
一、活门门框与胶板粘贴牢固、平整，其剥离强度不应小于0.5MPa。
第12.1.3条通风管的密闭穿墙短管，应采用厚2～3mm的钢板焊接制作，其焊缝应饱满、均匀、严密。
第12.1.4条密闭翼环应采用厚度大于3mm的钢板制作。钢板应平整，其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。
第12.1.5条密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。
人防规范(图例)
—— 密闭通道和防毒通道
2
武器破坏效应与工程防护措施
工程防护设备
—— 密闭通道和防毒通道
防毒通道设置要求
▪ 防毒通道的设置应与排风口 相结合。 ▪ 防毒通道内应设置能满足换 气次数要求的通风换气设备，而且在 满足使用要求的前提下宜缩小通道容 积。 ▪ 当主要出入口的防毒通道不 止一道时，其中仅要求容积最小的防 毒通道应满足换气次数要求。 ▪ 设置在主要出入口的防毒通 道通常与洗消间或简易洗消间配合设 置。
核武器是以核裂变反应（原
子弹）或核聚变反应（氢弹）在瞬 间释放出巨大能量，达到大规模杀 伤人员和破坏城市设施的一种现代 武器。主要包括原子弹、氢弹和中 子弹。 核武器的威力通常以“梯恩梯 当量”表示。所谓当量是与核爆炸 能量相当的普通梯恩梯炸药的重量。
核武器爆炸景象及过程
2
武器破坏效应与工程防护措施
设置要求
扩散室应该采用钢筋混凝土整体浇注，并应符合下列要求： ▪ 扩散室内横截面净面积不宜小于悬板活门通风面积的9倍 ▪ 扩散室内净宽与净高之比 0.4 <bs／hs<2.5 ▪ 扩散室室内净长ls宜满足下式要求： 0.5≤ls/（bs· hs）0.5≤4.0 ▪ 连接口应设在距后墙面三分之一扩散室的净长（ls/3）处 ▪ 扩散室应设置检修孔 ▪ 扩散室内应设地漏或集水坑
—— 对早期核辐射的防护
早期核辐射、热辐射和城市火灾其性质虽然不同，但对这三种杀伤 因素的防护可以采用相近的工程防护措施。 1、围护结构要满足一定的厚度要求，必要时在顶板上方进行覆土， 并进行复核验算。 2、出入口通道设置90°的拐弯，并满足一定的通道长度要求。
2
武器破坏效应与工程防护措施
工程防护设备
防化分级是以人防工程对化学武器的不同防护标准和防护要 求划分的等级，防化等级也反映了对生化武器和放射性沾染等相 应武器（或杀伤破坏因素）的防护。 现行《人民防空地下室设计规范》包括了乙级、丙级和丁级 的各防化等级的有关防护标准和防护要求 。
人防区域平面布置图标识要求
人防区域平面布置图标识要求
1、标识用的底图为盖有施工图审查机构审查合格印章的战时人防平面图复印件，复印件需注明“该复印图纸与原件一致”，并加盖建设单位公章、法人签字。
2、防空地下室标识范围即为防空地下室建筑面积计算范围，图中需注明每个防护单元建筑面积、有效面积、掩蔽面积、掩蔽人数、疏散宽度，人防专用部位建筑面积。
防护单元以甲、乙、丙……进行标识。
3、防空地下室建筑面积，是指由防空地下室直接承受冲击波动荷载作用的构件所围成封闭空间的面积，即由防空地下室外墙、临空墙、防护密闭门（防爆波活门）门框墙、封堵墙、防护隔墙等形成的封闭空间面积。
防空地下室口外通道、竖井、楼梯、风道等均不能计入防空地下室建筑面积。
4、人防专用部位是指防空地下室内存放人防专用设备、设施的房间，以及仅设置战时功能的房间。
如：扩散室、滤毒室、人防风机房、防化值班室、平战转换材料存放间、密闭通道、防毒通道、洗消间、战时发电机房及其控制室等。
人防平面布置图中除人防专用部位外，均为人防平战两用部位。
5、具有房产测绘资质的测绘单位出具的人防工程建筑面积测量报告，测绘报告应按照人防平面布置图标识办法进行标识，明确防护单元建筑面积，人防专用部位建筑面积等。
6、统一标示图例：人防专用部位范围用右斜线填充（）,人防平战两用部位范围用左斜线填充（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
间）。通常由脱衣室、淋浴室和穿
衣检查室组成。
洗消间设置要求：
▪ 洗消间应设置在防毒通道的
一侧 ；
▪ 脱衣室的入口应设置在第一
个防毒通道内（普通门），脱衣室
与淋浴室之间应设置一道密闭门，
淋浴室与检查穿衣室之间可设普通
门，检查穿衣室的出口应设置在第
二防毒通道内（普通门）；
▪ 脱衣室、淋浴室、检查穿衣
室的使用面积均宜按每个淋浴器
2 武器破坏效应与工程防护措施
武器破坏效应
—— 核武器破坏效应
在核武器爆炸时及爆炸后，会相应地产生五种杀伤破坏因素， 即热辐射、空气冲击波、早期核辐射、放射性沾染和核电磁脉冲。
冲击波
光辐射
核武器杀伤破坏因素的模拟演 示
核武器
早期核辐射
核电磁脉冲
放射性沾染
2 武器破坏效应与工程防护措施
武器破坏效应
▪ 门框墙：门扇的支座。 ▪ 铰页：使门扇灵活转动的支 撑。 ▪ 闭锁：锁住门扇，压紧密闭 胶条。铰页和闭锁还充当防冲击波负 压作用。 ▪ 密闭胶条：设置在门扇内侧， 关门时位于门扇和门框墙之间，使门
扇与门框墙之间形成密封。 2 武器破坏效应与工程防护措施
工程防护设备
—— 防护密闭门与密闭门
2 武器破坏效应与工程防护措施
—— 对生化武器的防护
1、人防围护结构要满足密闭要求；战时出入口设置密闭门；通风 口设置密闭阀门。
2、为在室外染毒情况下，能给室内人员提供必要的新风，在进风 系统中设置滤毒通风设施。
3、为在室外染毒条件下，使人员能够进出人防工程，在主要出入 口设置防毒通道和洗消间（或简易洗消间）。
—— 对早期核辐射的防护
防空地下室工程防护
主要讲授内容
1 概述 2 武器破坏效应与工程防护措施 3 口部防护 4 主体防护 5 平战功能转换措施 6 工程范例
1 概述
相关重要概念
防护工程－人防工程－地下建筑－防空地下室 人防工程建设
人防工程的分类
按防护特性 按战时功能划分 按构筑类型划分
人防工程的分级
抗力分级 防化分级
1 概述
人防工程的分类
—— 按战时功能划分
指挥工程 医疗救护工程 防空专业队工程 人员掩蔽工程 配套工程
具有战时不间断指挥、通信功能 战时对伤员进行及时救护的工程 战时对人防体系进行保障的分队掩蔽工程
战时为人员提供的掩蔽工程 除上述功能分类外的其他人防工程
1 概述
人防工程的分类
明
单建掘开式
挖
工
程
的，依靠其密闭隔绝作用阻挡毒剂
侵入室内的密闭空间。当室外染毒
时，密闭通道不允许有人员出入 。
防毒通道是具有通风换气设施
的密闭通道。形成防毒通道需满足
如下两点：
▪ 防空地下室设有机械进风系
统和滤毒通风设备，在室外染毒情
况下，滤毒通风使室内能够维持一
定的通风超压。
▪ 在防毒通道内设有通风换气
设备，在超压排风过程中使防毒通
目前常见的面广量大的防空地下室一般为抗核武器4级、 4B级、5级、6级和6B级，抗常规武器 5级和6级。
防化分级是以人防工程对化学武器的不同防护标准和 防护要求划分的等级，防化等级也反映了对生化武器和放 射性沾染等相应武器（或杀伤破坏因素）的防护。
现行《人民防空地下室设计规范》包括了乙级、丙级 和丁级的各防化等级的有关防护标准和防护要求 。
2 武器破坏效应与工程防护措施
武器破坏效应
—— 城市次生灾害
城市次生灾害主要是指由战争引起的全城性质的间接灾害， 如城市大火、有毒气体严重泄露、房屋大范围倒塌等。
2 武器破坏效应与工程防护措施
工程防护措施
—— 对地面冲击波防护
1、人防工程的围护结构应具有足够的抗力，满足抗核爆动荷 载和建筑物倒塌荷载的强度要求。
2 武器破坏效应与工程防护措施
武器破坏效应
—— 生化武器破坏效应
化学武器是指利用化学毒剂达到杀伤人员、毁坏植物为目的 的兵器。化学武器的典型毒剂是沙林和V.X.。
生物武器是依靠各种致病性微生物（细菌、立克次体、衣原 体和病毒等）以及用细菌所产生的毒素来达到杀伤人员和牲畜的 武器，其施放手段与化学武器相似。 化学武器特性 剧毒性 多样性 流动性 持续性 局限性 生物武器特性 致病性 传染性 迟缓性 局限性
—— 常规武器破坏效应
人防工程抵御的常规武器主要指航空炸弹（简称炸弹或航弹）。根据 破坏作用的不同，炸弹可分为普通爆破弹、混凝土爆破弹、穿甲弹和半穿 甲弹。
炸弹的大小一般按“口径”分级，所谓口径是指炸弹的名义重量，如 2常5规0公武斤器炸破弹坏、作5用00磅炸弹等。
▪ 整体破坏作用 ▪ 局部破坏作用 一般防空地下室不考虑抗炸弹直接命 中。
2、为了尽量提高出入口战时 的可靠度，应满足：
▪ 每个防护单元出入口满足一 定的数量（至少两个）
▪ 每个防护单元至少设置一个 室外出入口
▪ 出入口要尽量分散配置 3、对有抗常规武器直接命中 要求的指挥工程应按其所抗当量设 计必要的遮弹层等。
—— 对常规武器的防护
2 武器破坏效应与工程防护措施
工程防护措施
工程防护设备
—— 防护密闭门与密闭门
配置要求 ▪ 防护密闭门应向外开启，密闭门宜向
外开启。 ▪ 按由外到内的顺序设置防护密闭门、
密闭门。 ▪ 防护密闭门和密闭门的门前通道，其
净宽和净高应满足门扇的开启和安装要求， 否则会给施工或使用带来麻烦。
2 武器破坏效应与工程防护措施
工程防护设备
—— 防护密闭门与密闭门
▪ 钢筋混凝土活门槛防护密闭门—HHFM1520（6）
▪ 钢结构活门槛密闭门—GHM1520 钢结构
GHSFM4025（6）
活门槛
抗力等级 门洞净高
双扇 防护（门） 密闭（门） 门洞净宽
2 武器破坏效应与工程防护措施
工程防护设备
战时通风口采用的防护方法 与出入口的不同，目前工程中采 用的方法是阻挡与扩散相结合的 悬作板法活门。
人防工程建设的标准、规范及相互关系
相关重要概念
人民防空（civil air defense），是指国家根据国防需要，动员和组织 群众采取防护措施，防范和减轻空袭灾害，（《中华人民共和国人民防空 法》第一章第二条），简称“人防”。国外把保护平民不受战争灾害或自 然灾害危害的救助行为，称为“民防”。
防护工程
道不断通风换气，并将污秽空气不
断排至室外。
2 武器破坏效应与工程防护措施
工程防护设备
防毒通道设置要求 ▪ 防毒通道的设置应与排风
口相结合。 ▪ 防毒通道内应设置能满足
换气次数要求的通风换气设备， 而且在满足使用要求的前提下宜 缩小通道容积。
▪ 当主要出入口的防毒通道 不止一道时，其中仅要求容积最 小的防毒通道应满足换气次数要 求。
防空地下室
人
（附建式）
防
工
程
暗
地道式
挖
工
程
坑道式
—— 按构筑类型划分
1 概述
人防工程的分类
造价经济 不单独占用城市用地 便于实现点总结
上下建筑互为加强 迅速掩蔽人员或物资
1 概述
人防工程的分级
人防工程的抗力等级主要用以反映人防工程能够抵御 敌人核袭击能力的强弱，其性质与地面建筑的抗震裂度有 些类似，是一种国家设防能力的体现。抗力等级按防核爆 炸冲击波地面超压的大小和抗常规武器的抗力要求划分。
2、战时出入口设置防护门或防护密闭门。 3、战时通风口、电缆引进口、进排水口设置消波设施。 4、专供平时使用的出入口、通风口和其它孔洞应临战封堵。
2 武器破坏效应与工程防护措施
工程防护措施
1、为了降低炸弹的命中率， 提高人防工程的生存概率，需要控 制主体的规模，对于较大的人防工 程按照规定在主体内划分防护单元 和抗爆单元。
武器破坏效应
核武器是以核裂变反应 （原子弹）或核聚变反应（氢 弹）在瞬间释放出巨大能量， 达到大规模杀伤人员和破坏城 市设施的一种现代武器。主要 包括原子弹、氢弹和中子弹。
核武器的威力通常以“梯 恩梯当量”表示。所谓当量是 与核爆炸能量相当的普通梯恩 梯炸药的重量。
核武器爆炸景象及过程
—— 核武器破坏效应
9倍
▪ 扩散室内净宽与净高之比 0.4 <bs／hs<2.5
▪ 扩散室室内净长ls宜满足下式要求：
0.5≤ls/（bs·hs）0.5≤4.0
▪ 连接口应设在距后墙面三分之一扩散室的净长（ls/3）
处
▪ ▪
扩扩散散室室应内设应置设检 地修 漏2孔 或集武水器坑 破坏效应与工程防护措施
工程防护设备
扩散室
▪ 设置在主要出入口的防毒 通道通常与洗消间或简易洗消间 配合设置。
—— 密闭通道和防毒通道
2 武器破坏效应与工程防护措施
工程防护设备
—— 密闭通道和防毒通道
停留区的设置要求
2 武器破坏效应与工程防护措施
工程防护设备
洗消间是战时专供染毒人员通
—— 洗消间与简易洗消间
过，并清除全身有害物的通道（房
3m2计；
▪ 淋浴器的布置应避免洗消2 人 武器破坏效应与工程防护措施
工程防护设备
—— 洗消间与简易洗消间
简易洗消间宜与防毒通道合并布置，当带简易洗消的防毒通道不满 足规定的换气次数要求时，设置单独的简易洗消间。其设置要求如下：
▪ 简易洗消区面积不宜小于2.0m2； ▪ 简易洗消间面积不小于5.0m2； ▪ 简易洗消间与防毒通道设一道普通门，与清洁区之间应设一道 密闭门。
1 概述
人防工程建设的标准、规范及相互关系 人民防空工程战术技术要求
人民防空工程设计规范 GB50225
