2017-1学期《数字电路》复习题
1.在逻辑函数的卡诺图化简中,若被合并的最小项数越多画的圈越大,则说明化简后（）。
A.乘积项个数越少B.实现该功能的门电路少C.乘积项含因子少答案：A2.基本逻辑电路，不包括（）。
A.“与”门B.“或”门C.“非”门D.“与或”门答案：D3.(-17)的8位二进制补码是（）。
A.11110001B.11101111C.1101111D.10001答案：B4.17的8位二进制原码是（）。
A.11110001B.11101111C.1101111D.10001答案：D5.常用的BCD码有（）。
A.奇偶校验码B.格雷码C.8421码D.ASCII码答案：C6.二进制数11101101.1其对应的余三码是（）。
A.10101111010.1B.10101101011.1C.10111101010.1D.10101101010.1答案：D7.计算（8A）16+（38）10结果表示为二进制数（）。
A.10110000B.10010000C.00001011D.00101000答案：A8.某代码（100011000011）对应的十进制数是593,则该代码为（）。
A.8421码B.5421码C.余三码D.循环码答案：B9.十进制数1的8421码为（）。
A.1B.10C.1000D.100答案：A10.十进制数25用8421BCD码表示为（）。
A.10 101B.0010 0101C.100101D.10101答案：B11.数-1101111的反码是（）。
A.0,1010000B.1,0010000C.1,1010000D.1,0011100答案：B12.以下代码中为无权码的为（）。
A.8421BCD码B.2421BCD码C.5211BCD码D.格雷码答案：D13.用取样法消除两级与非门电路中可能出现的冒险，以下说法哪一种是正确并优先考虑的（）。
A.在输出级加正取样脉冲B.在输入级加正取样脉冲C.在输出级加负取样脉冲D.在输入级加负取样脉冲答案：A14.下列选项不能消除竞争冒险的是（）。
数字电子技术第一次作业题及答案.doc
第1次作业一、单项选择题（本大题共40分，共20小题，每小题2分）1.同步RS触发器的触发方式是（）。
A.是直接触发B.电平触发C.边缘触发2.微型计算机和数字电子设备屮最常采用的数制是（）。
A.二进制B.八进制C.十进制D.十六进制3.下式中与非门表达式为（）。
A. 丫三A+E B.、=小C. Y=B + A D.Y=AB4.下面选项屮，二进制数与十进制数不对应的是（）。
A.(10) 2 (2) 10B.(101) 2 (5) 10C.(111) 2 (9) 10D.(10101) 2 (21) 105.当逻辑函数有n个变量时，共有（）个变量取值组合。
A.nB.2nC.nD.2n 6.十进制数6在8421 BCD码中表示为（）。
A.0101B.0110C.0111D.10007.主从RS触发器的触发方式是（）。
A.是直接触发B.电平触发C.边缘触发8・只读存储器ROM在运行时具有（）功能。
A.读/无写B.无读/写C.读/ 写D.无读/无写9.只读存储器ROM中的内容，当电源断掉后乂接通，存储器中的内容（）。
A.全部改变B.全部为0C.不可预料D.保持不变10.下图所示电路存储器的容量为（）。
A. lkX16B. 3kX16C. 3kX8D. 3kX411. 属于组合逻辑屯路的是()。
A. 触发器 B. 全加器 C. 移位寄存器 D. 计数器12. 数值(375) 10与下列哪个数相等()。
A. (111011101)2 B. (567) 8 C. (IIIOIHO)BCD D ・(1F5)1613. 十二进制加法计数器需要()个触发器构成。
A. 8 B. 16 C. 4 D. 314. 下列描述不正确的是()。
A. EEPROM 具有数据长期保存的功能且比 EPROM 在数据改写上更方便B. DAC 的含义是数-模转换、ADC 的含义是模数转 换C.积分型单稳触发器电路只有一个状态D.上面描述至少有一个不正确15. 用555定时器组成施密特触发器，外接电源VCC 二12V 电压，输入控制端CO 外接10V 电压时，回差电压为()。
数字电路逻辑设计2016-2017-1-A
11.以下式子中不正确的是（）A． 1•A＝A B． A＋A=A C． 1＋A＝1 D．BABA+=+12.一个逻辑函数可以有多种不同的逻辑表达式，F(A,B,C) 是:（）A.“与非―与非”式B.“或非―或非”式C.“与―或―非”式D.“与―或”式13. 下列选项中，( ) 是三态门的逻辑符号。
14. 四个触发器组成的环行计数器最多有( )个有效状态。
A. 4B. 8C. 16D. 3215. 一只四输入端或非门，使其输出为0的输入变量取值组合有( )种。
A．1 B．4 C．8 D．1616．在下列逻辑电路中，不是组合逻辑电路的有（）。
A. 锁存器B.编码器C.全加器D. 选择器17. 请判断以下哪个电路不是时序逻辑电路（）。
A、计数器B、寄存器C、译码器D、触发器18.下列选项中，不能实现Q n+1=n Q。
( )19. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( ) 。
A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）20. 以下表达式中符合逻辑运算法则的是（）。
A. A+1=1B.1+1=10C.0<1D. C·C=C2二、填空题(本题每空1分，共14分)1．逻辑代数的三个基本逻辑运算是（）、（）、（）运算。
2．逻辑代数的三个基本规则是（）（）（）。
3．逻辑函数的反函数F=（），其对偶式F’=( )。
4. 逻辑函数表达式中，（）是基本的表达式，易于转换成其它形式。
5．数字电路中的三态门电路的三态指的是高电平、低电平、和（）状态。
6．数字电路中,当一个逻辑门的两个输入端的信号同时向相反方向变化，而变化的时间有差异的现象称（），由此而可能产生输出干扰脉冲的现象称为（）。
7．锁存器与触发器都是具有0 和1两个稳定状态，一旦状态被确定，就能自行保持，锁存器是对（）敏感、在其作用下改变状态的存储电路；8．触发器是对（）敏感、在其作用下改变状态的存储电路。

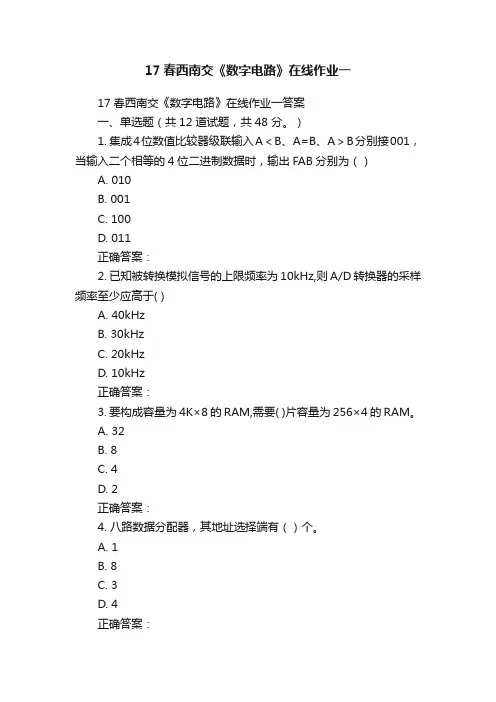

17春西南交《数字电路》在线作业一
17春西南交《数字电路》在线作业一17春西南交《数字电路》在线作业一答案一、单选题（共12 道试题，共48 分。
）1. 集成4位数值比较器级联输入A＜B、A=B、A＞B分别接001，当输入二个相等的4位二进制数据时，输出FAB分别为（）A. 010B. 001C. 100D. 011正确答案：2. 已知被转换模拟信号的上限频率为10kHz,则A/D转换器的采样频率至少应高于( )A. 40kHzB. 30kHzC. 20kHzD. 10kHz正确答案：3. 要构成容量为4K×8的RAM,需要( )片容量为256×4的RAM。
A. 32B. 8C. 4D. 2正确答案：4. 八路数据分配器，其地址选择端有（）个。
A. 1B. 8C. 3D. 4正确答案：5. 把一个五进制计数器与一个四进制计数器串联可得到( )进制计数器A. 4B. 5C. 9D. 20正确答案：6. 下列逻辑门类型中，可以用（）一种类型门实现另三种基本运算。
A. 与门B. 非门C. 或门D. 与非门正确答案：7. 8-3优先编码器74LS148输入为I0～I7，输出为A2、A1、A0。
当使能输入有效，且I3=I5= 0，其余输入为1时，输出A2A1A0应为（）。
A. 011B. 101C. 100D. 010正确答案：8. 若在编码器中有50个编码对象，则输出二进制代码位数至少为（）位。
A. 5B. 6C. 10D. 50正确答案：9.若一个逻辑函数有三个变量组成，则最小项共有（）个？A.8B.4C.3D.以上都不对正确答案：10. 施密特触发器的主要用途之一是( )A. 产生矩形波B. 存储C. 定时D. 波形变换正确答案：11. 以下各电路中,( )可以产生脉冲定时。
A. 多谐振荡器B. 施密特触发器C. 单稳态触发器D. 石英晶体多谐振荡器正确答案：12. 将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程称为( ) 。
数字电路试题五套(含答案)汇总
《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。
３、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。
试用74LS138和与非门实现此功能的逻辑电路。
(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

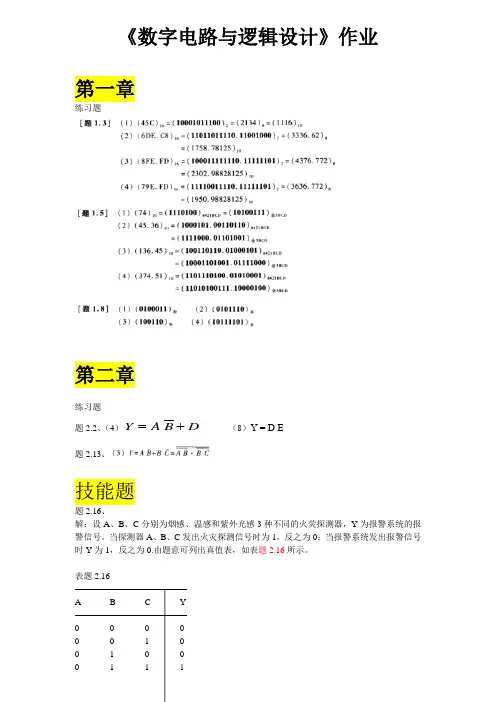

华师2017《数字电路与逻辑设计》作业(修改版)
《数字电路与逻辑设计》作业第一章练习题第二章练习题 题2.2、（4）D B A Y += （8）Y = D E题2.13、技能题题2.16、解：设A 、B 、C 分别为烟感、温感和紫外光感3种不同的火荧探测器，Y 为报警系统的报警信号。
当探测器A 、B 、C 发出火灾探测信号时为1，反之为0；当报警系统发出报警信号时Y 为1，反之为0.由题意可列出真值表，如表题2.16所示。
表题2.16 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 11 0 0 0 1 0 1 1 1 1 0 1 1 1 1 1由真值表写出逻辑函数式，化简后变换为或-非表达式CB C A B A C B C A B A Y C B C A B A B A A C B A C B A C A B A C B A C B B A C B A C B A B A C B A C B A C B A C B A Y +++++=++=++=++=++=++=++=+++=)()(由表达式画出逻辑电路，如图题2.16所示。
第三章练习题 题3.2（a ）、（e ）能正常工作。
电路输出逻辑表达式：B A Y +=1 B A Y +=5 题3.7（1）写出输入Y 1、Y 2、Y 3的逻辑表达式BC A BC AB Y B AC C B B A Y C B A C B A B A Y +=+=+=++=+=+=3))((2)⊙()(1 （2）根据上述逻辑表达式画出图3.7所示输出波形。
题3.17 解：对PMOS 管来说，输入电压u 1在4~12V 之间变化时导通；面对NMOS 管来说，输入电压u 1再2~8V 之间变化时导通。
因此，输出电压u o 在2 ~ 12V 之间变化。
技能题题3.20 解（1）分析设计要求并列出真值表。
设表决结果为Y ，提案通过时，1=Y ；提案被否决时，0=Y 。
根据题表可列出真值表，如表题3.20所示。
数字电路作业
数字逻辑习题
1.仅用NOR门来构造下面函数的逻辑网络：H=(XY)’Z’
2.仅用NAND门来构造下面的函数的逻辑网络：D=（A+B）B’
3.求出由下面逻辑网络产生的函数G的最简单形式
4.卡诺图化简：G（A，B，C，D）=Σm（2,3,4,7,8,14,15）
5. 卡诺图化简：G（A，B，C，D）=Σm（0,1,3,4,6,7,12,13,14）
6.卡诺图化简：G（A，B，C，D）=Σm（0,4,5,6，7,8,13,14,15）
7．卡诺图化简：G（A，B，C，D）=Σm（1,2,3,4,6,7,9,12,13）
8.采用一个组合电路来控制一个十进制的七段显示，此电路有4个输入，并提供用压缩十进制数表示的4位代码（0（d）=0000,……8(d)=1000,9(d)=1001）。
7个输出用来定义哪段激活，以显示给定的十进制数
（1）写出这个电路的真值表
（2）用sop形式表示真值表
（3）用pos形式表示真值表
（4）写出各段化简的表达式
7.时序电路分析。
东师数字电路与数字逻辑17春在线作业1满分答案2
B. 73.6E
C. 80.F1
D. 77.6A
满分：3分
正确答案:D
5. ispEXPERT设计输入不可采用（）
A.原理图
B.硬件描述语言
C.功能模拟
D.混合输入
满分：3分
正确答案:C
6.随机存储器具有（）功能
A.读/写
B.无读/写
C.只读
D.只写
满分：3分
正确答案:A
7. FPGA的中文全称是（）
数字电路与数字逻辑17春在线作业1
试卷总分:100得分:100
一、单选题(共10道试题,共30分)
1.使用D/A转换器再配以相应的程序，可以产生锯齿波，该锯齿波的()
A.斜率是可调的
B.幅度是可调的
C.极性是可变的
D.回程斜率只能是垂直的
满分：3分
正确答案:D
2.只读存储器具有（）功能
A.读/写
B.无读/写
16.异或函数与同或函数在逻辑上互为反函数。
A.错误
B.正确
满分：2分
正确答案:B
17.组合电路不含有记忆功能的器件
A.错误
B.正确
满分：2分
正确答案:B
18. RAM中的信息,当电源断掉后又接通,则原存的信息不会改变
A.错误
B.正确
满分：2分
正确答案:A
19.在PLS2000与3000系列中基本逻辑单元与LS1000系列完全相同，只是在全局时钟结构、I/O单元、输出使能结构输出布线池结构上有所不同
A.错误
B.正确
满分：2分
正确答案:A
20.按照触发器的动作特点将时序逻辑电路分为Mealy型和Moore型
《数字电路》网上作业题及答案
[9006]《数字电路》第一次作业[填空题]叫数制。
参考答案：把多位数码中每一位的构成方法以及从低位到高位的进位规则[论述题]1、将下列二进制数转换为等值的八进制数和十六进制数。
（1）（1110.0111）2 ；（2）（1001.1101）2参考答案：（1）（16．34）8 和（E．7）16（2）（11．64）8 和（9．D）16[填空题]叫二进制算术运算。
参考答案：当两个二进制数码表示两个数量大小时，它们之间可以进行数值运算第二次作业[论述题]2、逻辑函数的公式化简法的概念及其常用方法。
参考答案：1、最小项有下列性质：（1）每一个最小项都有一组也只有一组使其值为1的对应变量取值；（2）任意两个不同的最小项之积，值恒为0；（3）变量全部最小项之和，值恒为1。
2、公式化简法，就是在与或表达式的基础上，利用公式和定理，消去表达式中多余的乘积项和每个乘积项中多余的因子，求出函数的最简与或式。
常用方法有并项法、吸收法、消去法、配项消项法[判断题]物理量的变化在时间上或在数值上是间断的，我们把这一类物理量称为模拟量。
参考答案：错误[判断题]在用数码表示不同的事物时，这些数码己没有数量大小的含义，所以将它们称为代码。
参考答案：正确[判断题]二进制数的符号在数字电路中的表示方法有原码、反码和补码。
参考答案：正确[判断题]ASCII码己经由国际标准化组织（ISO）认定为国际通用的标准代码。
参考答案：正确[判断题]卡诺图的主要缺点是随着变量个数的增加，图形也更简单。
参考答案：错误[判断题]在八进制数中，每一位用1－8八个数码表示。
参考答案：错误[判断题]基本的逻辑运算只有与、或、非三种。
参考答案：正确[判断题]逻辑变量的取值可以是0，1，2。
参考答案：错误第三次作业[论述题]1、什么是组合电路？2、组合电路的基本分析方法和设计方法是什么？参考答案：1、任何时刻电路的稳定输出，仅仅只决定于该时刻各个输入变量的取值，这样的逻辑电路叫做组合电路。
大工17秋《数字电路与系统》在线作业1
大工17秋《数字电路与系统》在线作业11:单选题(5分)实现和操作功能的逻辑设备称为（）。
a:登机口B:或登机口C:不是登机口D:和或登机口2:单选题(5分)每次添加一个变量，其函数卡诺图的小格数就会增加（a:0.5B:1C:1.5D:2）3:单选题(5分)十进制数5等于以下哪个8421BCD代码？（）a:0011b:0100c:0101d:10014:单选题(5分)在四变量卡诺图中有（）个小格。
a:4b:8c:12d:165:单选题(5分)十六进制C对应于十进制（）。
a:11b:12c:13d:146:单选题(5分)三个变量a、B和C能形成多少个最小项？（）a:3b:6c:8d:97：多项选择题（5分）用卡诺图表示逻辑函数时，在卡诺图中相应（）。
a:最小项的位置填0b:最小项的位置填1c：最低项目以外的职位填写0d：最低项目以外的职位填写1和c8:多选题(5分)以下数字等于十进制数141（）。
a:二进制数11110001b:二进制数10001101c:八进制数215d:八进制数125，C9:多选题(5分)以下关于8421BCD代码的陈述中，正确的是（）。
a:8421BCD码可以直接转换成二进制数B:8421BCD码不能直接转换成二进制数C:8421BCD码可以直接转换成十进制数d:8421BCD码不能直接转换成十进制数C10:多选题(5分)实现基本逻辑操作的门电路为（）。
a:与非门B:或非门C:和门D:或门D11:多选题(5分)逻辑代数的下列基本运算是（）。
a:还有B:没有c:或d:或非,c12：多项选择题（5分）下列关于数字量的说法正确的是（）。
a:在时间上连续b:在数值上连续c:在时间上离散d:在数值上离散,d13：判断问题（5分）十进制数（+35）的补码表示是0,011101。
a:错误b:正确14：判断问题（5分）cmos三态门是个高电平有效的三态门。
a:错误b:正确15：判断问题（5分）cmos门电路具有功耗小的特点。
数字电子线路 作业习题
南京信息工程大学 数字电子线路 作业习题 第一章 数字逻辑基础【例1】将()2011.11110101转换成十进制数解：()2011.11110101＝212120212021202121212132101234567---⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯+⨯()10375.245= 【例2】将()842.245转换为十进制数解：()828485848242.245210128--⨯+⨯+⨯+⨯+⨯=()1053125.165=【例3】将()1642.245转换为十进制数解：()16216416516416242.2452101216--⨯+⨯+⨯+⨯+⨯=()102578125.581= 【例4】求()()82?1101111.1110111=；()()162?1101111.1110111= 解：001，110，111．110，111，1001 6 7 6 7 4 故：()()82674.1671101111.1110111=0111，0111． 1101，11107 7 D E 故：()()162.771101111.1110111DE =【例5】求()()282.374？= ()()216?2.374= 解：011, 111, 100.010 故()()2801.111111002.374= 3 7 4 . 2 0011, 0111, 0100 . 0010 故()()216001.11011101002.374= 3 7 4 . 2【例6】求()()210?51=解： 2 51 余 数 2 25 1 b 0低位 2 121 b 12 6 0 b 2 23 0 b 3 2 1 1 b 40 1 b 5高位 ∴()()()220123451011001151==b b b b b b【例7】求()()210?785.0=，要求精确到小数点后第5位。
解：57.12785.0=⨯ 11=-b14.1257.0=⨯ 12=-b28.0214.0=⨯ 03=-b 56.0228.0=⨯ 04=-b12.1256.0=⨯ 15=-b ∴()()21011001.0785.0=【例8】用代数法求CD B A C B C A AB F +++=的最简与或式。
数字逻辑电路 作业1
《数字电路与逻辑设计》 作业1一． 填空题：1. 数字电路只能处理 数字 信号，不能处理 模拟 信号。
2. 八进制数27.2对应的十进制数为 23.25 ，二进制数为 10111.01 。
3. 八进制数41.24对应的十六进制数为 21.5 ，十进制数是 65.256 。
4. 8421BCD 编码为(0101,0011)的十进制数是 53 ，转换为二进制数是 110101 。
5. 二进制数1100110的Grary 码为 1010101 ，8421码为 0001000000100 。
6. 逻辑代数有 逻辑与 、逻辑或和逻辑非三种基本运算。
7. 逻辑代数的三条重要规则是指代入规则、反演规则和对偶规则。
8. 一个n 变量逻辑函数的全部最小项的个数应该有2xn 个。
9. 逻辑函数F AB AB =+的反函数F =)()(B A B A +∙+，对偶函数F '=)()(B A +∙+。
10. 逻辑函数[()]FA B CD EF G =++的反函数F =]))(([G F E D C B A ++++，对偶函数F '=]))(([G F E D C B A ++++。
11. 根据逻辑运算关系，逻辑函数FA AB =+可以表示为B A +。
12. 根据逻辑运算关系，逻辑函数F AB AC BC =++可以表示为AC B A +。
13. 设输入变量为ABC ，判别三个变量中有奇数个1时，函数F=1，否则F=0，实现它的异或表达式为F=C B A C AB C B A BC A ⊕⊕=++。
14. 两输入与非门的输入为01时，输出为 1 ，两输入或非门的输入为01时，输出为 0 。
15. 三位二进制代码输入的译码器，必然有 8 个输出端，且译码器工作时，只有 1 个呈现有效电平。
16. 消除组合逻辑电路中冒险的常用方法有增加冗余法、输出加滤波器、选通法组合。
17. 组合电路有时产生竞争-冒险，在A A F∙=情况下，产生静态”1”冒险，在A A F +=情况下，产生静态”0”冒险。
大工17春《数字电路与系统》在线作业1答案
B. 12
C. 13
D. 14
正确答案：B
4.对于变量的任一组取值，任意两个最小项（）结果为0。
A.相加
B.相减
C.相乘ห้องสมุดไป่ตู้
D.相除
正确答案：C
5.可以用（）位二进制数表示一位十六进制数。
A.一
B.二
C.三
D.四
正确答案：D
6.数字电路的基本运算单元是（）运算。
A.加法
B.减法
C.乘法
D.移位
三、判断题（共8道试题，共40分。）
1.代表信息的数码称为代码。
A.错误
B.正确
正确答案：B
2.格雷码是一种循环码。
A.错误
B.正确
正确答案：B
3. ASCII码是一种常见的字符代码。
A.错误
B.正确
正确答案：B
4.求逻辑函数的最简或与表达式时，要在卡诺图上圈0。
A.错误
B.正确
正确答案：B
5. TTL电路采用+5V电源。
A.错误
B.正确
正确答案：B
6.对于任意一个最小项，只有一组变量的取值使它的值为0，而其他取值都使该最小项为1。
A.错误
B.正确
正确答案：A
7.正逻辑是指1表示输出的低电平，0表示高电平。
A.错误
B.正确
正确答案：A
8.组成逻辑电路时可以直接将TTL与非门电路的两个门的输出端连在一起。
A.错误
B.正确
大工17春《数字电路与系统》在线作业1
一、单选题（共6道试题，共30分。）
1.由卡诺图中小格的相邻性得知，相邻小格有（）个变量不同。
A. 1
B. 2
《数字电路》作业参考答案
《数字电路》作业参考答案一．填空题１．53.375D 35.6H 65.5H ２．饱和、截止 ３．与 或 非４．辑表达式 真值表 逻辑图 ５．0 1 高阻６．集电极开路门—OC 门，三态门—TSL 门 ７．MOS ，NMOS10．1112．接地，接电源VDD 正极13．代表某种信息的电平信号，二进制代码，二进制代码，控制信号 14．8，28＝25615．反馈清零法，反馈置数法 16．2n ≥ N ，M ＝ 2n 17．1，618．8421BCD 计数器，5421BCD 计数器 19．2，3，2n (n=0,1,…)20．保持、量化和编码，时间上连续变化，时间上离散的，max 2f f s ≥21．并联，串联22．同一时刻的输入端的状态，同一时刻的输入端的状态，电路原来的状态 23．随时间连续变化的模拟电压，随时间离散变化的数字 24．EPROM ，E2PROM ， FLASH MEMORY 25．SRAM , DRAM 二．综合题1．B A Y +=1 2Y ＝A ⊕B2．将L1的接地输入端设为＋Vcc，将Y2的＋Vcc改为接地3．J n +K Q n得4. 由Q n+1=D 和Q n+1=QnJ n +K QD=Q2数字电路第 3 页 共 10 页5．6．7．1F A B =+， 2F AB =8．1111n n n Q S RQ A BQ +=+=+, 22222n n n n nQ JQ KQ AQ BQ =+=+9．对D 触发器有 1n QD +=，对RS 触发器有 111n n Q S RQ +=+令 n D S RQ =+，化为与非表达式 nD S RQ =，由表达式得D 触发器到RS 触发器得转换电路，如下图所示。
410．11．L AB BC D E AB BC D E ==+++12．解：对于TTL 门来说，高电平的标准电压值为：VOH=2.4V ，VIH=2V 。
题中（2）、（3），由于输入电压分别为2V 和3.6V ，属高电平，故为逻辑1。
