jlink烧写程序图文教程.62

Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下列图标：SEGGER1.翻开J-Flash，就是要烧写程序的软件2.翻开会出现如下列图这个界面，直接点击start j-flash3.进入后，点击open project，翻开工程4.选择你的cpu芯片的对应jflash，下列图是对应的NXP的LPC2114这款芯片，D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP，这个是路径完成后，会提示成功的标语，下列图中我已经选择了下载文件，所以出现了对应的二进制文件，正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误，就是提示could not find any flash devices ，这表示连接不成功，解决的方法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device，找到你对应的cpu就可以了这是提示连接成功的截图。

之后就可以选择你所需要下载的程序文件了，点击file—open data file这边需要注意的是，每次只能翻开一个程序文件，比方图中的二进制文件，只能有一个接着就是烧写了，点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的，如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。

atk-dap烧写程序 -回复

atk-dap烧写程序-回复如何开展一次成功的ATKDAP烧写程序（以中括号内的内容为主题）随着科技的不断发展，各种设备的更新换代也越来越频繁。

对于需要大规模生产的设备来说，烧写程序（ATKDAP）是一项非常重要的工作。

ATKDAP烧写程序是一种通过自动化设备进行芯片的烧录和检查的工作。

在本文中，我将一步一步地回答如何开展一次成功的ATKDAP烧写程序。

第一步：准备工作在开始一次ATKDAP烧写程序之前，我们必须做一些准备工作。

首先，我们需要确定烧录的目标设备和芯片类型。

然后，我们需要确认烧录程序和相关的驱动程序是否已经准备好。

此外，我们还需要准备好烧录设备和连接线缆。

第二步：建立连接在进行烧录之前，我们需要建立连接，以确保设备与烧录设备之间的通信畅通。

首先，我们需要将目标设备正确地连接到烧录设备上。

这涉及到正确插入连接线缆到设备和烧录设备的相应插口中。

第三步：设置烧录参数接下来，我们需要设置烧录参数。

这包括选择正确的烧录模式和相关的参数。

烧录模式通常有批量烧录和单个烧录两种模式。

根据设备情况和需求，我们可以选择适合的模式。

此外，我们还需要设置芯片的编号、烧录文件路径、烧录速度等参数。

确保所有参数的设置准确无误，以避免出现错误。

第四步：开始烧录当所有准备工作都完成后，我们可以开始进行烧录。

首先，我们需要打开烧录程序，并选择对应的烧录设备。

然后，我们可以选择要烧录的文件，检查所有参数的设置是否正确。

接下来，我们可以点击开始按钮开始烧录。

第五步：烧录过程监控在烧录过程中，我们需要及时监控烧录进度和烧录状态。

通常，烧录程序会显示烧录进度条和相关的状态信息。

我们需要仔细观察这些信息，以确保烧录过程正常进行。

如果出现错误或异常情况，我们应该及时停止烧录并检查出错原因。

第六步：烧录结果检查烧录完成后，我们需要对烧录结果进行检查。

首先，我们可以检查烧录设备上的烧录信息和烧录状态。

然后，我们可以将烧录设备与目标设备连接起来，通过读取目标设备上的信息来验证烧录是否成功。

ICD3驱动安装及烧写步骤

ICD3驱动安装及烧写步骤ICD3（In-Circuit Debugger)是一种用于微控制器的调试和烧写工具。

在使用ICD3之前，我们需要先安装驱动程序并正确配置。

下面是ICD3驱动安装及烧写的步骤：第二步：连接ICD3到目标设备1.将ICD3连接到电脑的USB接口。

2.使用ICD3的连接线将ICD3与目标设备进行连接。

确保连接的正确性，注意电压和引脚匹配。

第三步：打开调试工具1.打开编程和调试软件，如MPLABXIDE。

2. 在“Tools”菜单中找到并点击“Pickit3”或“ICD3”的选项。

第四步：配置ICD31. 在调试工具的“Options”菜单中找到“ICD3”选项。

2. 在“Hardware”选项卡中，选择ICD3设备。

如果连接正确，ICD3设备将会被自动识别。

3. 在“Power”选项卡中，选择目标设备的电源设置，如通过ICD3供电或通过目标设备自身供电。

4. 在“Settings”选项卡中，选择目标设备的调试模式，如单步调试或连续调试。

5.点击“OK”保存设置。

第五步：烧写代码到目标设备1. 打开要烧写的代码文件，在调试工具的“File”菜单中选择“Open”并导入代码文件。

2. 点击调试工具的“Build”按钮，编译代码。

3. 在“Debug”菜单中选择“Program”选项，将编译好的代码烧写到目标设备。

第六步：调试代码1.在调试工具中设置断点，以便在程序执行到特定位置时停止。

2. 点击调试工具的“Debug”按钮，开始调试程序。

3.使用调试工具的功能，如单步执行、查看变量值等，来调试代码并解决问题。

以上是ICD3驱动安装及烧写的步骤。

正确安装并配置ICD3驱动程序后，即可在编程调试软件中使用ICD3进行代码烧写和调试。

注意，在每次烧写和调试之前，请确保正确连接ICD3和目标设备，并正确设置调试工具的选项。

希望以上步骤能对您有所帮助！。

STM32烧写程序步骤

（1）.安装JLinkARM,运行J-Flash：
如下图，启动J-Flash ARM：
点击“Option”，选择“Project Setting”，进行设置：
选择烧写方式为SWD:
选择CPU型号为STM32F103C8：
设置后会提示下图所示信息：
（2）.连接目标板
将J-LINK一端通过USB线和PC连接起来，另一端按所给的接线图和JTAG口相连，接线图如下:
给工业节点提供12V电源,然后如下图所示点击“connect”：
连接成功后会提示下图所示信息：
（3）.下载HEX文件
点击File下的open，打开Hex文件：
点击Target，选择Auto，将下载Hex到ARM：程序下载进度条显示如下：
下图为程序下载成功：
点击”确定”按钮,后按下F9按键,等待一会,程序将运行起来,在下图的状态栏提示如下字符串才能说明程序真正烧进去:
- Target application started。

默纳克程序烧写流程

默纳克程序烧写流程The Monarch Program burning process is a crucial step in the production of electronic devices. 默纳克程序烧写流程是电子设备生产中的一个关键步骤。

This process involves the transfer of software or firmware onto the microcontroller of the device, ensuring that it operates as intended. 这个流程涉及将软件或固件传输到设备的微控制器上，确保其按预期运行。

The burning process is typically carried out using specialized hardware and software tools that are designed to facilitate efficient and accurate programming. 烧写流程通常使用专门的硬件和软件工具进行，这些工具旨在促进高效和精确的编程。

From the initial setup of the burning equipment to the verification of the programmed code, every step in the process is critical to the overall quality and functionality of the electronic device. 从最初设置烧写设备到验证编程代码，流程中的每一步对电子设备的整体质量和功能都至关重要。

The Monarch Program burning process requires a thorough understanding of the specific requirements and parameters of the microcontroller being programmed. 默纳克程序烧写流程要求对所编程的微控制器的具体要求和参数有深入的了解。

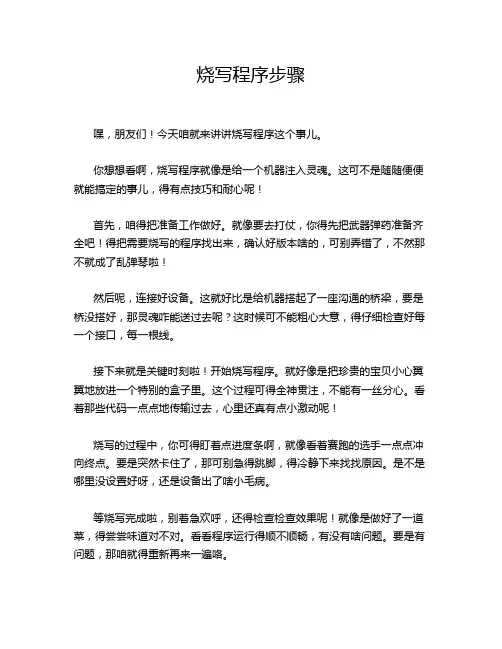

烧写程序步骤

烧写程序步骤
嘿，朋友们！今天咱就来讲讲烧写程序这个事儿。

你想想看啊，烧写程序就像是给一个机器注入灵魂。

这可不是随随便便就能搞定的事儿，得有点技巧和耐心呢！
首先，咱得把准备工作做好。

就像要去打仗，你得先把武器弹药准备齐全吧！得把需要烧写的程序找出来，确认好版本啥的，可别弄错了，不然那不就成了乱弹琴啦！
然后呢，连接好设备。

这就好比是给机器搭起了一座沟通的桥梁，要是桥没搭好，那灵魂咋能送过去呢？这时候可不能粗心大意，得仔细检查好每一个接口，每一根线。

接下来就是关键时刻啦！开始烧写程序。

就好像是把珍贵的宝贝小心翼翼地放进一个特别的盒子里。

这个过程可得全神贯注，不能有一丝分心。

看着那些代码一点点地传输过去，心里还真有点小激动呢！
烧写的过程中，你可得盯着点进度条啊，就像看着赛跑的选手一点点冲向终点。

要是突然卡住了，那可别急得跳脚，得冷静下来找找原因。

是不是哪里没设置好呀，还是设备出了啥小毛病。

等烧写完成啦，别着急欢呼，还得检查检查效果呢！就像是做好了一道菜，得尝尝味道对不对。

看看程序运行得顺不顺畅，有没有啥问题。

要是有问题，那咱就得重新再来一遍咯。

你说这烧写程序是不是挺有意思的？就像一场小小的冒险，有挑战也有惊喜。

咱得胆大心细，才能把这个灵魂注入的工作完成得漂漂亮亮的呀！
总之呢，烧写程序可不能马虎，每一个步骤都得认真对待。

这就像是盖房子，基础打不好，房子可就不结实啦！所以啊，大家一定要用心去做，相信自己一定能成功的！加油吧！。

STM32烧写程序步骤

（1）.安装JLinkARM,运行J-Flash：
如下图，启动J-Flash ARM：
点击“Option”，选择“Project Setting”，进行设置：
选择烧写方式为SWD:
选择CPU型号为STM32F103C8：
设置后会提示下图所示信息：
（2）.连接目标板
将J-LINK一端通过USB线和PC连接起来，另一端按所给的接线图和JTAG口相连，接线图如下:
给工业节点提供12V电源,然后如下图所示点击“connect”：
连接成功后会提示下图所示信息：
（3）.下载HEX文件
点击File下的open，打开Hex文件：
点击Target，选择Auto，将下载Hex到ARM：程序下载进度条显示如下：
下图为程序下载成功：
点击”确定”按钮,后按下F9按键,等待一会,程序将运行起来,在下图的状态栏提示如下字符串才能说明程序真正烧进去:
- Target application started。

使用AVR Studio烧写程序

图1
2.将烧写器USB端与计算机，并根据提示安装下载器的驱动程序
3.完成后拔除电源的状态下打开机箱，将图2中红线圈出部分电路板的排线拔除，别的线不要动
图2
4.将烧写器另一头插于电路板图3红线圈出位置
图3
5.以上步骤完成后打开设备电源，打开AVR Studio软件，出现图4所示，点击Cancel，
图4
图8-2（ATmega2561熔丝位，注意区分芯片型号并在“main”中选择型号）
5.根据图9所示正确设置并选择所要烧写的程序，最后点击Program
图9
6.点击图5中圈出位置，设置端口，端口具体设置见图6，端口号可以在设备管理器里查看，设置完后点击connect
图5
图6
5．点击connect，然后进入Program选项卡
图7
熔丝位，如图8所示进行勾选，并点击program
图8-1（ATmega128熔丝位）
点击connect后会跳出图所示对话框选择图中圈出位置不要点击旁边按键然后进入program选项卡熔丝位如图8所示进行勾选并点击program图81atmega128图82atmega2561熔丝位注意区分芯片型号并在main中选择型号根据图9所示正确设置并选择所要烧写的程序最后点击program
1.首先安装avr studio软件，软件在光盘中的位置见（图1）

stm32g431程序烧写方法 -回复

stm32g431程序烧写方法-回复如何使用适用于STM32G431的编程工具和方法进行程序烧写STM32G431是意法半导体（STMicroelectronics）生产的一款32位ARM Cortex-M4内核微控制器（MCU），它具有丰富的外设和低功耗特性，广泛应用于工业控制、智能家居、物联网等领域。

本文将介绍如何使用适用于STM32G431的编程工具和方法进行程序烧写。

步骤一：准备工作在开始烧写之前，我们需要准备以下工具和材料：1. STM32G431开发板：确保板卡的硬件和Firmware都与程序烧写工具兼容。

2. 编程工具：选择一款适用于STM32G431的编程工具。

常用的工具包括ST-Link/V2、J-Link等。

确保你选择的工具与目标板卡相匹配，并且拥有正确的接口适配器。

3. USB连接线：用于将开发板与电脑连接，确保数据传输畅通。

4. STM32CubeProgrammer软件：这是STMicroelectronics开发的一款用于烧写STM32 MCU的工具，它提供了直观友好的用户界面，支持各种烧写模式。

步骤二：连接开发板与计算机首先，将STM32G431开发板与计算机通过USB连接线连接起来。

确保连接线的插头与接口的方向正确，避免损坏硬件。

步骤三：安装和配置编程工具在开始烧写之前，需要安装并配置正确的编程工具。

以下以ST-Link/V2为例进行说明：1. 下载并安装ST-Link驱动程序：在ST官方网站上下载最新版本的ST-Link驱动程序，并按照安装指南进行安装。

2. 配置STM32CubeProgrammer：启动STM32CubeProgrammer软件，然后选择“Edit -> Preferences”菜单，进入配置界面。

3. 在“ST-LINK”选项卡下，选择正确的接口类型和连接速度。

通常，ST-Link/V2的接口类型为“SWD”（Serial Wire Debug）。

jlink烧写程序图文教程

Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下图标：SEGGER1.打开J-Flash，就是要烧写程序的软件2.打开会出现如下图这个界面，直接点击start j-flash3.进入后，点击open project，打开工程4.选择你的cpu芯片的对应jflash，下图是对应的NXP的LPC2114这款芯片，D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP，这个是路径完成后，会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应的二进制文件，正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误，就是提示could not find any flash devices ，这表示连接不成功，解决的办法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device，找到你对应的cpu就可以了这是提示连接成功的截图。

之后就可以选择你所需要下载的程序文件了，点击data file这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件，只能有一个接着就是烧写了，点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的，如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。

51单片机烧写方法

51单片机烧写方法一、引言51单片机是一种常用的单片机，广泛应用于各种电子设备中。

烧写是将程序代码写入51单片机的过程，是使用单片机的基础操作。

本文将介绍51单片机的烧写方法，帮助读者了解如何正确地进行烧写操作。

二、烧写工具准备进行51单片机的烧写操作，首先需要准备以下工具：1. 51单片机烧写器：一种专门用于将程序代码写入51单片机的设备，常见的有USB转串口烧写器和ISP烧写器两种；2. 电脑：用于连接烧写器，并通过烧写软件进行烧写操作；3. 烧写软件：根据烧写器的型号选择相应的烧写软件，常见的有STC-ISP、Flash Magic等。

三、烧写步骤1. 连接烧写器：将烧写器通过USB或串口连接到电脑上，并确保连接正常；2. 打开烧写软件：根据烧写器的型号选择相应的烧写软件，并打开软件；3. 设置烧写参数：在烧写软件中选择正确的单片机型号，并设置好烧写参数，如烧写速度、烧写模式等；4. 导入程序代码：将需要烧写的程序代码导入烧写软件中，通常是通过选择文件或拖拽文件的方式导入；5. 连接单片机：将51单片机通过编程接口连接到烧写器上，确保连接正常；6. 擦除单片机：在烧写软件中选择擦除操作，将单片机中原有的程序代码擦除，以便写入新的程序代码；7. 烧写程序代码：点击烧写软件中的烧写按钮，开始将程序代码写入单片机中；8. 等待烧写完成：等待烧写软件提示烧写完成，此时烧写操作已经完成；9. 断开连接：断开51单片机与烧写器之间的连接，完成烧写过程。

四、烧写注意事项1. 确认单片机型号：在烧写操作之前，要确认所使用的单片机型号，选择正确的烧写软件和参数设置；2. 确保连接正常：在进行烧写操作之前，要检查烧写器与电脑、单片机之间的连接是否正常，避免烧写失败；3. 备份程序代码：在擦除单片机之前，建议先备份原有的程序代码，以便需要时恢复；4. 不要中断烧写过程：在烧写过程中，不要随意中断电源或断开连接，以免造成单片机损坏；5. 验证烧写结果：在烧写完成后，可以通过读取单片机中的程序代码，与原始代码进行比对，以验证烧写结果的准确性。

STC单片机烧写程序步骤

找一个下载器，下载器的GND、TXD、RXD三条线跟单片机的三条线接好之后，把下载器插上电脑，然后打开这个软件，下图的红色地方要设置好，1，MCU是STC89C52或是STC12C5A60S2之类。

2，COM口要设置好3，波特率先设最最9600，如果下载不成功，就再调低，如果下载成功，可以再往上调，如果115200都成功，就一直用这个就行。

（下载器的线如果太长，波特率无法比较高，这是下载程序的速度，越高，下载程序速度越快。

）红色的三个框设置好之后，点绿色的“打开程序文件”，找到后缀名为.HEX文件，然后勾选第二个绿色框。

然后点蓝色框，点下载。

（黑色框中的一般默认不用动，你要确定是不是跟我的图一样。

）点完下载，左下角这个文本框里面的字会变，当它提示叫你给MCU上电时，你就把单片机的电源给接上，接上的瞬间就会自己烧写程序。

完成的时候会提示。

注意：不要用到下载器的VCC这个接口，不然电路一有问题，就可能烧坏主板。

如果电路没有问题，可以用VCC这个接口给单片机供电，也就是当下载软件提示叫你给MCU上电时，你可以用下载器的VCC接上电路板上的VCC，这时千万不能接上外接的电源，不然90%会烧坏主板，所以我不建议用这种方法，因为有时总会不小心，尽量不要用下载器的VCC这根线。

附：如何大致判断电路有没有短路。

焊好电路板之后，用电池给单片机供电，如果有接7805，就直接从7805的输出接单片机就可以，如果没有接7805，就用4节电池，在输出端接两个二极管，降一下电压，保证接到单片机上面的电压不要超过5.2V，不然可能烧坏单片机。

给单片机供电之前，量一下电源两端的电压，然后给单片机供电，再量一下电源两端电压，如果相差不超过0.5V，证明电路问题不大，一般不会烧坏东西。

下载前下图是下载中下图是下载成功的界面。

stm32g431程序烧写方法

一、介绍STM32G431是意法半导体推出的一款高性能Arm Cortex-M4内核的微控制器，具有丰富的外设接口和灵活的扩展性。

在使用STM32G431进行开发时，程序烧写是至关重要的一步，可以通过多种方法实现。

本文将介绍STM32G431程序烧写的方法及具体步骤。

二、程序烧写准备工作在进行STM32G431程序烧写之前，首先需要进行一些准备工作：1. 准备目标板：确保已经搭建好目标板电路，并连接好调试模块（如ST-LINK/V2、J-Link等）和电脑。

2. 安装开发环境：安装好相关的开发环境，如Keil、IAR、STM32CubeIDE等。

3. 准备程序文件：将已经编译好的.hex或.bin格式的程序文件准备好，以便后续进行烧写。

三、ST-LINK/V2烧写方法ST-LINK/V2是意法半导体提供的一款常用的烧写调试工具，可以通过它来对STM32G431进行程序烧写。

具体步骤如下：1. 连接硬件：将ST-LINK/V2通过调试线缆连接到目标板上，确保连接正确无误。

2. 打开开发环境：启动Keil、IAR或STM32CubeIDE等开发环境。

3. 配置调试工具：在开发环境中选择ST-LINK/V2作为调试工具，并设置好芯片类型为STM32G431。

4. 打开目标文件：将准备好的程序文件导入到开发环境中，并进行相关设置。

5. 烧写程序：点击相应的烧写按钮，开始对STM32G431进行程序烧写，等待烧写完成并进行相关的调试验证工作。

四、J-Link烧写方法除了ST-LINK/V2外，J-Link也是一款常用的烧写调试工具，可以用于对STM32G431进行程序烧写。

具体步骤如下：1. 连接硬件：将J-Link通过调试线缆连接到目标板上，确保连接正确无误。

2. 打开开发环境：启动Keil、IAR或STM32CubeIDE等开发环境。

3. 配置调试工具：在开发环境中选择J-Link作为调试工具，并设置好芯片类型为STM32G431。

烧写PIC16C57应用程序步骤

烧写PIC16C57应用程序步骤烧写PIC16C57应用程序分为以下步骤：1、将SUPERPRO/GH编程器与电脑进行连接。

将SUPERPRO/GH编程器的通讯端口与电脑连接，打开电源开关。

此时编程器的红色POWER指示灯亮，表示工作正常。

2、双击桌面SUPERPRO/GH图标，进入编程环境。

注：如出现通讯出错的提示框，可能因为电源或通讯端口没有接好。

应重新检查电源和通讯接口的连接，直到出现通讯成功的提示框。

3、器件选择点击文件菜单，选择“器件”菜单中的“选择器件”选项，出现选择器件提示框。

在提示框中左侧选择厂商名称：Microchip,右侧选择器件名称：PIC16C57C，点击确定即可。

4、装入程序原文件。

点击文件菜单，选择“装入文件”选项，出现装入文件提示框。

此时可选择需要烧写的程序，SCR.HEX文件，点击确定。

注：一般情况下文件都已选择好，只需进行以下烧写步骤即可。

5、将PIC16C57芯片放置在编程器中。

芯片放在编程器的插槽中，底端对齐，缺口朝上，扳下固定开关将芯片固定。

（可参照编程器插槽旁的图示）。

6、对PIC16C57进行编程。

在编程环境中，点击“查空”图标，可直接进入“器件操作”菜单，对芯片进行查空操作。

注：如芯片存储器内为空，表示芯片还没有写进任何程序，编程器发出单音“嘀”，否则表示已经有程序存在，发出“嘀嘀嘀”声。

查空完毕后，在“器件操作”菜单中选择“Program”，点击“确定”，对芯片进行编程操作。

如编程器发出“嘀”，表示程序装载成功，发出“嘀嘀嘀”表示在装载程序过程中出现错误。

编程完毕后，选择“Blank_check”（查空），点击“确定”，确定程序是否烧写进芯片。

7、编程完毕。

扳开固定开关，取出芯片，即可对下一芯片进行编程操作。

简易JTAG烧写程序的执行逻辑和流程

简易JTAG烧写程序的执行逻辑和流程简易JTAG烧写程序的执行逻辑和流程本文摘自王洪辉老师的《嵌入式系统Linux内核开发实战指南（ARM平台）》一书网上有很多种简易JTAG烧写程序，有用标准C写的，有用VC写的，有Windows系统下使用的版本，也有Linux系统下使用的版本，读者可以自行下载后作适当修改重新编译就可使用了。

不管什么版本的程序，其基本原理和执行逻辑应该是差不多的，本书附带光盘中有我所下载、修改、使用的JTAG烧写程序完整源代码，读者可以参考阅读。

如图10-6所示是该程序的总体流程。

烧写程序维护两个扫描链表缓冲区，一个对应输入，一个对应输出。

一个扫描链缓冲区就是一个int型整数数组，数组的长度为CPU 的管脚（PIN）数，数组中的每个元素对应一个管脚的状态，一个管脚的状态只有两种：0或者1，事实上用1位就可以描述这两种状态，而程序中用一个int整数来描述是很浪费的，感兴趣的读者可以对程序进行修改优化。

输入扫描链表数组用来保存刚从CPU扫描出来的每个管脚的状态，而输出扫描链表数组用来保存将扫描到CPU的管脚中的状态。

对flash芯片编成首先必须将flash芯片擦除，然后再对其进行写操作，擦除flash芯片可以逐个扇区擦除，也可以一次擦除整个芯片，对flash芯片进行擦写的时序和命令请查看具体flash芯片型号的datasheet。

通过简易JTAG线缆读写flash芯片数据必须逐个字节进行读写，操作过程都很类似，以读flash为例，操作过程如下：1）把CPU各管脚的安全状态写入到输出扫描链表数组中；2）将“SAMPLE”命令扫描到CPU的TAP控制器中；3）将输出扫描链表数组中的状态扫描到CPU的TAP控制器中；4）再次将“SAMPLE”命令扫描到CPU的TAP控制器中；5）将“EXTEST”命令扫描到CPU的TAP控制器中；6）执行for循环逐个字节读取数据，循环次数等于要读取的数据长度：先将要读取的flash的地址的地址管脚状态写入输出扫描链表数组对应的元素中，然后将输出扫描链表数组中的状态扫描到CPU的TAP控制器中，与此同时将CPU管脚的状态同步输入到输入扫描链表数组中，然后从输入链表数组中提取flash数据。

嵌入式烧写程序的步骤

嵌入式烧写程序的步骤
嵌入式烧写程序的步骤如下：
1.连接烧写工具和目标设备，将烧写工具通过数据线与目标设备相
连，确保连接正确、稳定。

2.设置烧写软件，在烧写软件中选择正确的芯片型号，并设置好烧
写参数，如起始地址、数据校验等。

3.准备烧写文件，将待烧写的程序或固件编译生成相应的二进制文
件，将该文件导入烧写软件中。

4.擦除目标设备存储器，在烧写软件中选择相应的擦除功能，对目
标设备中的存储器进行擦除操作。

5.开始烧写，在烧写软件中选择相应的烧写功能，将待烧写的程序
或固件烧写到目标设备的存储器中。

6.校验数据，在烧写完成后，使用烧写软件对目标设备进行数据校
验操作，以确保烧写的数据正确无误。

Lattice_CPLD-W程序烧写步骤说明w

1：打开烧录软件，初次使用打开后即可连续烧录，后面无需此步骤。

2：将烧录线连接到板子上，切记：在烧录线未连接好之前不可上电烧录线红色线对应板子的电源管脚（丝印标有VCC）
3：板子上电。

4：点击工具栏上自动扫描按键。

初次使用点击即可，后面无需此步骤。

5：双击空白处后弹出窗口选择烧录软件：初次使用点击即可，后面无需此步骤。

如下图
6：点击开始烧写
7：烧写成功后会显示PASS，如下图
9：拔掉烧写线，换下一台。

切记：必须先断电才能拔掉烧写线
10：下一台开始即可跳过步骤1、4、5.。
