电压保护装置
热电公司厂用6KV保护装置运行规程

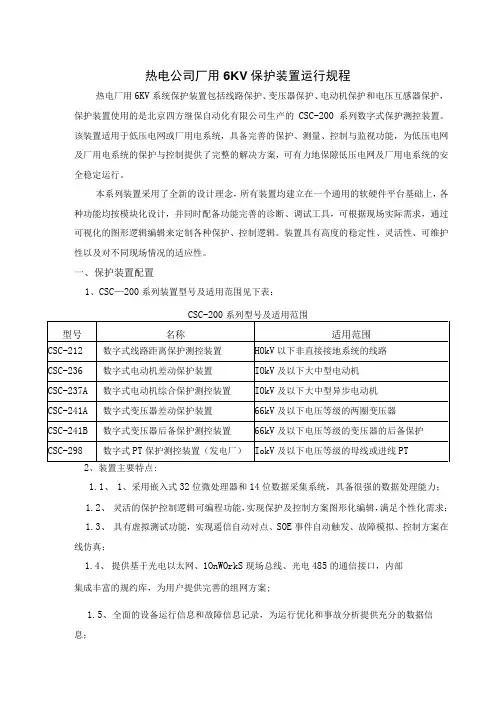

热电公司厂用6KV保护装置运行规程热电厂用6KV系统保护装置包括线路保护、变压器保护、电动机保护和电压互感器保护，保护装置使用的是北京四方继保自动化有限公司生产的CSC-200系列数字式保护测控装置。
该装置适用于低压电网或厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保隙低压电网及厂用电系统的安全稳定运行。
本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具，可根据现场实际需求，通过可视化的图形逻辑编辑来定制各种保护、控制逻辑。
装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
一、保护装置配置1、CSC—200系列装置型号及适用范围见下表：、装置主要特点:1.1、1、采用嵌入式32位微处理器和14位数据采集系统，具备很强的数据处理能力；1.2、灵活的保护控制逻辑可编程功能，实现保护及控制方案图形化编辑，满足个性化需求；1.3、具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；1.4、提供基于光电以太网、1OnWOrkS现场总线、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案;1.5、全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；1.6、与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求；1.7、完善的软硬件自检功能和免调节电路设计，安装调试更简单；1.8、人机接口界面友好、操作简便，十一个指示灯实时指明装置运行状态,中文显示液晶一目了然；1.9、支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统；1.10、基于PC机的辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功能；1.11、11、高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；2.12.可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
保护装置工作原理
保护装置工作原理保护装置是指在电力系统中用于保护设备、线路和系统的电气装置。
它们通过监测电流、电压、频率等参数的变化来判断电力系统是否处于异常状态，并在出现故障时采取相应的措施，以保证电力系统的安全稳定运行。
保护装置的工作原理主要是基于不同的电气特性来实现的。
常见的保护装置包括过流保护、差动保护、电压保护、频率保护等。
过流保护是最常见的一种保护装置，它基于电流的变化来判断电路是否存在短路或过载故障。
当电流超过设定的阈值时，保护装置会发出信号，切断电路以防止设备损坏或火灾发生。
差动保护主要用于保护输电线路和变压器等重要设备。
它通过比较输入和输出电流的差别来判断设备是否存在短路或开路故障。
当差流超过设定的阈值时，保护装置会及时切断故障区域，以防止故障扩大。
电压保护主要用于保护设备免受电压异常的影响。
它通过监测电压的变化来判断电网是否存在电压过高或过低的情况。
当电压异常时，保护装置会采取措施，如切断电源或降低负载，以保护设备的安全运行。
频率保护主要用于保护发电机和电力系统的稳定运行。
它监测电网频率的变化，一旦频率超出设定范围，保护装置会采取相应的控制措施，以维持电力系统的稳定运行。
保护装置的工作原理一般分为测量、比较和动作三个步骤。
首先，保护装置通过传感装置采集电气参数的实时数据，并进行测量与采样。
然后，它将测得的参数与设定值进行比较，判断电力系统是否存在异常。
最后，根据判断结果，保护装置会发出信号，触发相应的动作，如切断电源或发送警报信号。
总之，保护装置通过不同的电气特性来监测和判断电力系统的工作状态，以及在出现故障时采取适当的措施，从而保证电力系统的安全稳定运行。
保护装置说明书
产品使用前请仔细阅读本说明书WTGB2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告◆严格遵照执行国家及电力行业相关安全规程。
工作在高电压环境下，应严肃认真对待，以避免人身伤害或设备损坏。
◆在操作中不应接触电路，可能会有致命的电压、电流。
◆在拆卸装置面板后，应避免触及电路。
◆在正常运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路。
小心◆不得将装置与带电导线相连，这可能会使装置内部电路受到损坏。
◆在移动装置的板件时，应使用经过验证的防静电袋。
在对板件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。
静电可能会引起芯片损坏。
！注意!◆装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值运行参数整定和测试。
如有随机资料，相关部分以资料为准。
◆装置上电前，应明确连线与正确示图相一致。
通电前注意事项⏹核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。
⏹检查装置外壳是否有明显的损伤和变形。
⏹检查各插件插拔接触是否可靠。
⏹装置外壳是否可靠接地。
⏹装置供电电源为交流或直流220V。
⏹检查输入装置的交流量各相序及极性应正确无误。
1一、概述WTGB2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kV及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。
1.1保护功能配置见表1。
产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。
序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 TV断线检测√√√√18 非电量保护Ⅰ√19 非电量保护Ⅱ√20 非电量保护Ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点a.本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。
频率电压保护装置的原理
频率电压保护装置的原理
频率电压保护装置是一种用于保护电力系统中断，故障或谐波滥变的装置。
主要包括以下几个部分：
一、原理
频率电压保护装置是根据合理的设计原理而制造的，其主要有以下几个方面：
1.时变谐波：当电网中的电压含有足够的时变或谐波，这一装置可以有效的判断系统的状况；
2.柔性保护：频率电压保护装置可以通过柔性保护技术来检测系统的状态，帮助保护系统的安全性；
3.谐波响应：频率电压保护装置将谐波信号作为调节电压参考，并将时变增幅信号作为谐波响应参考；
4.抗干扰：频率电压保护装置有良好的抗干扰能力，能够过滤掉频率及谐波干扰，有效的实现装置的保护功能。
二、特点
频率电压保护装置的特点可以概括如下：
1.具有较高的保护灵敏度；
2.本身电容和电感耐压可高达10KV，可靠性高；
3.可避免停电以及可转换系统出现穿插，从而增强电网安全性；
4.具有可设定阈值的低、中、高档频率电压保护功能，具有非常完美的自动抗失控功能；
5.可以通过参数控制和通信来实现参数设置和信息控制。
三、应用
频率电压保护装置主要用于电网的保护，可以应用于各类变压器的保护，也可以应用于风力发电、水力发电及其他各类发电设备的保护，可有效的防止系统出现故障和穿插，保护变压器、发电机及电路的安全。
另外，频率电压保护装置还可用于电网异频保护，例如能有效的检测频率增大或减小，能够有效的发现潜在危险，从而及时有效的采取防护措施，增强发电厂及电网的安全。
国电南京自动化 PST-1200 系列 220KV 电压等级 数字式变压器保护装置 说明书
国 电 南 自Q/GDNZ.JB.09.39-2000标准备案号:1547-2000PST-1200系列 220KV 电压等级数字式变压器保护装置说 明 书国电南京自动化股份有限公司 南京新宁电力技术有限公司PST-1200系列220KV电压等级数字式变压器保护装置技术说明书使用说明书软件说明书国电南京自动化股份有限公司南京新宁电力技术有限公司2006年2月*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年5月第3版第2次印刷* 国电南自技术部监制·声明·声明感谢您购买了国电南京自动化股份有限公司的PST-1200系列数字式变压器保护装置。
所有国电南京自动化股份有限公司的PST-1200系列数字式保护装置符合严格的技术规范和ISO-9001的产品质量标准，经得起最恶劣的工作环境。
对用户常年24小时的服务承诺和数字式保护的丰富经验使您可以信赖国电南京自动化股份有限公司的产品质量。
本装置采用完全汉化技术，人机界面友好，使您免除查找说明书操作的烦恼。
功能丰富的调试软件，提供了强大的调试功能。
本装置采用高4U宽19英寸标准机箱，各功能模件采用背后插拔方式，使强弱电分离，完全支持模块化的设计方案。
机箱面板按照工艺美学设计，使用方便，倍感亲切。
本装置采用了多种先进的技术，通过精心研究和设计，PST-1200系列数字式保护装置具有如下优点：●一流的抗干扰设计，提高了装置整体的抗干扰能力。
●先进的14位A/D数据采集技术，进一步提高了产品的测量精度。
●摩托罗拉32位单片机技术，使保护的稳定性和运算速度得到保证。
●选用国际知名厂家的继电器，使我们的保护装置完全满足您对可靠性最严格的要求。
●本装置提供灵活的通信方式，基于以太网的通信接口，提供前所未有的通信速度和可靠性。
·安全标准·安全标准PST 1200数字式变压器保护装置符合以下各种安全标准。
GB/T 7261-2000 继电器及装置基本试验方法GB/T 9361-1988 计算站场地安全要求GB/T 14537-1993 量度继电器和保护装置的冲击和碰撞试验GB/T14598.9-1995 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第3篇：辐射电磁场干扰试验GB/T 14598.10-1998 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇：快速瞬变干扰试验GB/T 14598.13-1998 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验GB/T 14598.14-1998 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第2部分：静电放电试验GB/T 16836-1997 量度继电器和保护装置安全设计的一般要求SD 286-88 线路继电保护产品动模试验技术条件IEC 60255-21-1：1988 电气继电器第21部分：量度继电器和装置的振动、冲击、碰撞和地震试验第一章：振动试验（正弦）版本声明本说明书是在原PST-1200系列数字式变压器保护装置说明书（合订版）的基础上细化出来的，适用于PST-1200系列220kV电压等级的电力变压器；330kV电压等级若不采用阻抗配置也可选用（下同）。
过电压保护器原理
过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。
其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。
当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。
2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。
触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。
3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。
过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。
4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。
过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。
总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。
通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。
配电站中的保护装置及其作用
配电站中的保护装置及其作用随着电力系统的发展和进步，配电站作为电力系统中的重要组成部分，承担着将高压电能转化为低压电能并进行分配的重要任务。
然而，由于电力系统中存在各种故障和意外情况，这些可能对电力设备和人员安全造成威胁。
因此，在配电站中安装适当的保护装置是必不可少的。
保护装置是一种用于检测、识别和隔离电力故障的装置。
其主要作用是在电力系统发生故障时，迅速检测到故障并将故障隔离，以保护电力设备和人员的安全。
下面将分别介绍一些常见的配电站中的保护装置及其作用。
1. 过电流保护装置过电流保护装置是配电站中最常见的一种保护装置。
其作用是在电流超过额定值时自动切断电路，以防止电力设备的损坏和人员的触电。
过电流保护装置能够有效地保护配电站中的变压器、断路器、电缆等设备。
2. 地故障保护装置地故障保护装置主要用于检测和隔离电力系统中的地故障。
地故障常见于电力系统的中性点接地不良或接地电阻增大时。
地故障保护装置能够及时检测到地故障，并迅速切断故障电路，以保护电力设备和人员的安全。
3. 过压保护装置过压保护装置用于检测和隔离电力系统中的过电压情况。
过电压可能来自于输电线路的闪击、变压器的故障、电力系统的失调等原因。
过压保护装置能够对高于额定值的电压进行快速切断，以避免电力设备的损坏和人员的触电。
4. 过负荷保护装置过负荷保护装置用于检测和隔离电力系统中的过负荷情况。
过负荷可能来自于电力设备的过载、电网的异常负载等原因。
过负荷保护装置能够及时检测到过负荷状态，并切断电路，以防止电力设备的过热和损坏。
5. 欠电压保护装置欠电压保护装置用于检测和隔离电力系统中的欠电压情况。
欠电压可能来自于输电线路或变压器故障、电力系统的电压不平衡或电压暂降等原因。
欠电压保护装置能够及时检测到欠电压状态，并切断电路，以保护电力设备和人员的安全。
6. 温度保护装置温度保护装置主要用于在电力设备过热时进行保护。
如发电机、变压器、电缆等设备在运行时可能由于过载、散热不良等原因导致温度升高。
HY-GDB型过电压保护器
HY-GDB系列过电压保护器使用说明书北京华园经纬机电技术有限公司一、概述HY系列过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。
主要用于保护发电机、变压器、开关、母线、电动机、并联补充电容器组等电气设备的绝缘免受过电压的损害。
对于相间和相地过电压都能起到有效的保护作用。
我公司产品遵循的技术标准GB11032-2000 《交流无间隙金属氧化物避雷器》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》JB/T10496-2005 《交流三相组合式无间隙金属氧化物避雷器》JB/T10609-2006 《交流三相组合式有串联间隙金属氧化物避雷器》二、型号说明外形结构代号系统电压保护对象结构特征过电压保护器公司名称缩写过电压保护器型号说明：系统额定电压：安装过电压保护器的系统额定电压结构特征: 1、无间隙组合式过电压保护器2、串联间隙组合式过电压保护器保护对象：A、电站型：适合各种变压器、开关、母线的过电压保护B、电机型：适合各类电机的过电压保护C、电容器型：适合各种电容器的过电压保护O、电机中性点型：适合电机的中性点过电压保护外形结构：F、全封闭结构（6kV、10kV见图2，35kV见图6）T、积木式组合结构（6kV、10kV见图3，4）如：HY-GDB-1-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。
四、使用与维护1．使用环境：a. 环境温度：-40℃～+60℃。
b. 海拔高度：小于2000m。
（高于2000米请选用高原型产品）。
c. 额定频率：48Hz～62Hz。
d. 周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。
2．日常维护：HY系列过电压保护器在投入使用前以及使用后每3-4年应进行预防性试验，试验时保护器的四个端子应从其它电器设备上拆下，不允许和其它设备连接时进行试验，试验的具体内容如下：1）外观检查：检查外绝缘有无损伤。
零序过电压保护原理
零序过电压保护原理
零序过电压保护是一种用于电力系统中的保护装置，用于检测和防止电力系统中的零序过电压情况。
零序过电压是指在电力系统中，三相电压不平衡引起的零序电压超过设定值的情况。
在电力系统中，当出现线路短路、接地故障或者设备故障时，会导致电流发生变化，从而引起电压的变动。
而当电力系统中的故障引起的电流不平衡时，会导致三相电压不平衡，进而产生零序电压。
零序电压会导致设备绝缘损坏、设备过热甚至引起火灾等严重后果。
为了保护电力系统的安全运行，需要使用零序过电压保护装置。
该装置一般由电压互感器、比例元件和继电器组成。
当电力系统中的零序电压超过设定值时，电压互感器将信号传递给比例元件，比例元件将信号放大，并通过继电器触发断路器等设备来切断电路，以保护系统设备的安全运行。
零序过电压保护装置的工作原理是通过检测电力系统中的零序电压大小来确定是否触发保护动作。
零序过电压保护装置的设定值根据系统的额定电压和保护要求来确定。
一般来说，当零序电压超过设定值一段时间后，保护装置才会触发动作。
这样可以避免因瞬时电压波动而误操作。
总之，零序过电压保护装置是电力系统中重要的保护装置，其原理是通过检测零序电压大小来触发保护动作，以保护电力系统设备的安全运行。
过电压保护器 工频参考电压
过电压保护器工频参考电压过电压保护器是一种用于保护电气设备免受过电压侵害的装置。
工频参考电压是过电压保护器设计和使用中的一个重要参数，它决定了过电压保护器的额定电压和工作范围。
本文将介绍过电压保护器和工频参考电压的相关知识，并探讨其在电力系统中的应用。
过电压是指电网中电压超过正常运行范围的现象。
过电压可能由多种原因引起，例如雷电、电网突发故障、电力设备故障等。
过电压对电力设备的损坏极大，甚至可能导致设备的烧毁。
因此，为了保护电力设备免受过电压侵害，人们开发了过电压保护器。
过电压保护器是一种能够在电网出现过电压时迅速动作，将过电压限制在一定范围内的装置。
其工作原理是通过控制电阻、电容等元件的连接和断开，调节电路的阻抗，从而提供给电路一个稳定的电压。
当电网出现过电压时，过电压保护器会迅速动作，将过电压限制在设定的范围内，保护电气设备的安全运行。
工频参考电压是过电压保护器设计和使用中的一个重要参数。
它是指过电压保护器在额定电压下的工作电压范围。
在电力系统中，电压的稳定性是非常重要的，因此工频参考电压的选择十分关键。
一般来说，工频参考电压的选择应该根据实际情况进行，考虑电网的额定电压、过电压的可能性以及设备的额定电压等因素。
过电压保护器的工频参考电压应该与电网的额定电压相匹配，以确保其正常工作。
如果过电压保护器的工频参考电压设置过高，可能会导致过电压保护器无法对电网中的过电压进行有效限制，从而无法保护电力设备的安全运行。
相反，如果过电压保护器的工频参考电压设置过低，可能会导致过电压保护器频繁动作，从而影响电力系统的正常运行。
除了工频参考电压外，过电压保护器还有其他重要参数，如额定电流、额定电压、动作时间等。
这些参数需要根据实际需求进行选择和调整，以确保过电压保护器的性能和可靠性。
在电力系统中，过电压保护器广泛应用于发电厂、变电站、配电网等关键设备和电气设备中。
通过合理设置过电压保护器的工频参考电压，可以有效地保护电力设备免受过电压的侵害，提高电力系统的稳定性和可靠性。
低压380V保护装置概要
设备部电气专业
2013年3月
第一节 380V低压保护测控装置介绍
380V低压保护测控装臵： 集保护、测量、控制于一体的一种微机装臵。 一、种类 按保护对象分类： 线路测控装臵（无保护） 线路保护测控装臵 电动机保护测控装臵 电压互感器综合保护测控装臵等
我们厂380V低压保护采用珠海万利达保护装臵， 电动机保护都大同小异。
二、工作原理
通过电流互感器、电压互感器将A、B、C三相电流、零序 电流I0、电压Uab、Ubc输入至信号调理电路转换成对应的电压 信号，然后将电压信号送至模数转换电路，由CPU读入各通道数 据进行运算、处理，并与各参数整定值比较以判断电动机是否发 生故障，若有故障发生，则控制相应出口继电器动作，并在液晶 显示屏上显示保护动作信息。
四、装臵描述 4.1 信号灯 面板上共有信号灯5只，分别为： 启动：启动电动机时，“启动”灯绿色常亮； 运行：电动机启动后进入运行状态，“运行”灯绿色常亮； 远方：当“就地/远方”选择开关拨到远方时，“远方”灯绿色常 亮； 告警：当综合管理单元参数设臵错时“告警” 信号灯黄色常亮； 保护：当保护动作时“保护”信号灯红色常亮。
第二节 380V低压保护校验及检修工艺
在电力系统中，如果一次系统没有故障， 保护发生了误动，那么将影响对用户的可靠供 电，若重负荷线路发生误动跳闸，还有可能引 起系统振荡事故，破坏系统的安全稳定运行； 如果一次系统发生了短路故障，但保护拒动， 将扩大事故范围，甚至损坏电力设备。为了使 保护真正起到对电力系统的保护与控制作用， 必须使保护整体处于良好的运行状态，使得各 相关元件及设备特性优良、回路接线正确、定 值及动作特性正确。所以必须加强对保护的检 验质量。
3.2、控制功能 3.2.1 电动机保护控制功能 可以通过面板上的“就地/远方”选择开关选择对电动 机的控制方式。在“就地”控制方式下，通过面板上 的“启动Ⅰ”、“启动Ⅱ”和“停止”按键对电动机进 行启停控制（必须在装臵的主循环显示界面下进行操 作）。在“远方”控制方式下，面板“启动Ⅰ”、“启 动Ⅱ”和“停止”按键操作无效，此时，可以选择综合 管理单元菜单中的“远方控制方式”，分别通过DCS 端子输入或通讯对电动机进行控制。 注：综合管理单元若有保护动作或相关的保护动作信号 未复归，则禁止所有的控制功能。
RCS-9679变压器保护装置说明书
RCS RCS－－9679变压器保护装置变压器保护装置1基本配置及规格 1.1基本配置RCS－9679为用于66kv 或35kv 电压等级的变压器保护装置。
本装置包括差动速断保护，比率差动保护(采用二次谐波制动原理)，高、低侧复压过流保护(各三段)，10路非电量保护(其中6路可直接跳闸)，CT 断线判别，PT 断线判别，过负荷发信，过载闭锁有载调压，过负荷起动风冷和零序过电压报警等功能；同时装置还有三路不按相操作断路器的独立的跳合闸操作回路。
1.2装置的性能特征 1.2.1.2.11差动速断及比率差动保护性能a) 差动速断保护实质上为反应差动电流的过电流继电器，用以保证在变压器内部发生严重故障时快速动作跳闸，典型出口动作时间小于15ms。
b)比率差动保护的动作特性如图，能可靠躲过外部故障时的不平衡电流。
其中：I d 为动作电流，I r 为制动电流，I cdqd 为差动电流起动值，K bl 为比率差动制动系数，I e 为变压器的额定电流，图中阴影部分为保护动作区。
1.2.2采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保护装置的额定工作电流I N (I N =5A 或1A)。
1.2.3采用可靠的CT 断线报警闭锁功能，保证装置在CT 断线及交流回路故障时不误动。
1.2.4采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。
1.2.5本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有继电器的并行实时计算，装置有很高的固有可靠性及动作速度。
1.3技术数据 1.3.1额定数据直流电源： 220V，110V 允许偏差+15%，-20% 交流电压： 100/3V，100V 交流电流： 5A，1A 频 率： 50Hz 1.3.2功耗交流电压： 0.5VA／相 交流电流： ＜1VA／相(I N =5A)＜0.5VA／相((I N =1A)直 流： 正常＜35W跳闸＜50W1.3.3主要技术指标 1.3.3.1差动保护① 整组动作时间差动速断 ＜15ms(1.5倍整定值) 比率差动 ＜20ms(2倍整定值，无涌流制动情况下) ② 起动元件 差流电流起动元件，整定范围为0.3I e ～1.5I e ，级差0.01I e (I e 为被保护变压器的额定电流) ③ 变压器各侧电流的平衡系数调整通过软件实现，对Y 侧最大平衡系数应小于2.3，对△侧最大平衡系数应小于4。
10kv过电压保护器工作原理
10kv过电压保护器工作原理
《10kv过电压保护器工作原理》
10kv过电压保护器是一种用于电力系统中的保护装置，其主要作用是保护电气设备免受由于
过电压引起的损坏。
在电力系统中，过电压是一种常见的故障，可以由雷击、电网故障或负载突然减少等原因引起。
当发生过电压时，如果不及时得到有效的保护，会导致电气设备遭受损坏，甚至造成火灾等危险。
10kv过电压保护器的工作原理主要是利用其内部的电气元件来感知电网中的过电压信号，并
根据预设的逻辑来触发相应的保护动作。
该保护器通常包括过压继电器、放电器、耦合电容器等部件。
当电网中发生过电压时，过压继电器能够感知到这一信号，并将信号传递给放电器。
放电器会在收到信号后，通过耦合电容器将过电压信号导向地，从而有效地将过电压分流释放，保护设备不受损害。
除了以上的保护原理外，10kv过电压保护器还会配备有一系列的监测和控制功能，能够实时
监测电力系统中的电压信号，并记录历史数据，以便实现远程监视和管理。
这些功能不仅能够保护电气设备，还能够提高电力系统的可靠性和运行效率。
总的来说，10kv过电压保护器是一种非常关键的装置，能够有效地保护电力系统中的设备，
确保系统的安全和稳定运行。
通过了解其工作原理，可以更好地理解其作用和重要性，为电力系统的设计和运行提供有力支持。
110kV母联(分段)保护装置技术规范
110kV XX 输变电新建工程110kV母联（分段）保护装置技术规范书2020年05月一通用部分1 总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。
投标厂商应满足《国家电网公司十八项电网重大反事故措施（试行）》以及《国家电网公司输变电工程通用设备（2009年版）》，满足变电站无人值班的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表。
1.1.1本规范提出了110kV母联（分段）保护和电压并列/电压切换装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括但不限于此内容。
1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3提供设备安装、使用的说明书。
1.2.4提供试验和检验的标准，包括试验报告和试验数据。
过欠压保护器标准
过欠压保护器标准
过欠压保护器是一种用于线路过电压和欠电压保护的装置。
其标准通常包括以下内容：
1.额定电压：过欠压保护器的额定电压通常根据线路的电压需求进行设
定。
在家庭和商业场合，常用的电压为230V和400V。
2.额定电流：过欠压保护器的额定电流是根据线路的电流需求进行设定
的。
优选值通常包括10A、13A、16A、20A、25A、32A、40A、50A、63A、80A、100A和125A等。
3.额定频率：在大多数情况下，过欠压保护器的额定频率为50Hz，与
全球通用的交流电频率一致。
4.额定短路能力：过欠压保护器的额定短路能力是根据设备的短路保护
需求设定的。
这个参数主要针对具有过电流保护功能的过欠压保护器。
5.额定限制短路电流能力：这个参数主要针对不带过电流保护功能的过
欠压保护器，用于限制短路电流的能力。
除了以上标准，过欠压保护器还需要符合其他相关标准，如测试标准、安全标准等。
这些标准可以确保过欠压保护器在正常工作条件下不会对人身安全和设备造成危害。
RCS925保护装置
谢谢！
TWJA TWJB TWJC
公共 TWJ开入
远方跳闸保护
• 当线路对端出现线路过电压、电抗器内部短路和 断路器失灵等故障时，对端的相应保护动作后起 动发信，向本端发远方跳闸信号。本端RCS925A的远跳保护根据收信逻辑判断收到了对端 发来的远方跳闸信号,并且远方跳闸就地判据中 任一个判据动作,经延时跳开本端断路器。
• 收信起动元件。动作判据为：两个通道中任 一通道(该通道投入且无通道故障)收信时收 信起动元件起动。起动后展宽7秒，开放远方 跳闸保护。
过电压保护
• 500kV及以上电压等级的输电线路一般 都很长。由于分布电容的影响，线路上 的电压可能高于额定电压而出现过电压， 这时可经过过电压保护跳本端断路器。
压保护”硬压板都投入。
⑤达到‘过电压动作时间’的延时发跳闸命令。
• 跳闸命令发出80ms后若三相均无电流，收回跳闸命 令。
过电压起动远跳
• 当本端判断过电压后还可以发出远方跳 闸信号给对端，这叫过电压起动发讯或 过电压起动远跳。对端的RCS-925A装 置收到远跳信号后经对端自己的就地判 据判别后可跳开自己的断路器。
过电压保护
• 过电压保护的动作判据为：
①过电压起动元件起动。
②线路的任一相电压大于‘过电压定值’（‘电压三 取一方式’控制字为‘1’，即用三取一方式）或三 相电压均大于‘过电压定值’（‘电压三取一方式’ 控制字为‘0’，即用三取三方式）。
③定值单中的‘过压跳本侧投入’控制字置‘1’。
④定值单中的“投过压保护”软压板和屏上的“投过
满足上述条件起动远跳继电器QYT，QYJ接点闭合后 起动发信，发远方跳闸信号。
TWJ开入接点的输入
• 对3/2接线的线路将边断路器和中断路器 的三相TWJ接点全部串联后再输入
35KV、10KV保护装置
1、装置概述DF3332E综合监控控制装置适用于各种电压等级下线路等元件的监控。
可采集2回路的全电量， 2路直流电压0-5V或直流电流4-20mA，48路遥信量，6路遥控（12个点），其中一路带自保持回路、一路带联动接点。
2、按键说明装置前面板上有九个按键，功能如下：“↑”光标上移“↓”光标下移“←”光标左移“→”光标右移“+”增加数字“—”减少数字“ENT”确认操作，进入下一级菜单“ESC”退出操作，返回下一级菜单“RST”装置复位3、菜单介绍3．1启动界面装置上电正常工作时显示如下界面:第一装置名称依据装置类型显示不同名称。
3.2功能菜单3.2.1 测量界面在主界面下，将光标移至“测量”图表处，按“ENT”键，显示测量菜单。
如下：▲▼移动光标a）二次侧测量值在测量菜单下，将光标移至“二次侧测量值”处，按“ENT”键，显示装置测量的二次值。
本界面中各个符号表示的意义： F 表示系统频率T 表示装置内部温度Ua,Ub,Uc,Uo 分别表示相电压及零序电压Uab,Ucb 表示线电压Ia, Ib, Ic 分别表示ABC相的电流Pa, Pb, Pc 表示单相有功功率Qa, Qb, Qc 表示单相无功功率TP,TQ 表示总有功，总无功功率COS 表示功率因数YC 表示采集的温度量或直流电压、电流量1 Ub2 符号前面的数字表示交流采样插件符号，后面的数字表示测量值所属回路。
例如“1 Ub2”表示第一块交流插件采集的第二回路B相电压。
b)一次侧测量值:在测量菜单下，将光标移至“一次侧测量值”处，按“ENT”键，显示装置测量的一次值。
符号说明同二次侧测量界面值。
▲▼翻屏c)实时电度值在测量菜单下，将光标移至“实时电度值”处，按“ENT”键，显示装置采▲▼翻屏第71条DF3332E数字式保护装置1、DF33323322E数字式系列装置的适用范围DF3332E系列数字式线路保护装置（以下简称装置或产品），适用于中低压系统中装设的单星形、双星形或三星形接线，作为线路的成套保护和测控。
低压380V保护装置解读
3.2.2 电动机保护控制方式： 根据负载电机设计的启动方式和运行要求选择 直接启动 双向启动 双速启动（双速电机） 控制方式： 降压启动 多段速度控制（与变频器配合） 上电自动重启动控制 欠电压/失压重启动控制
3.3、通讯功能： 配有RS-485和CAN通讯接口，所有保护动作信息、 遥信量、遥测量均可通过RS-485通讯网上传到后台计 算机监控系统； 连接方式：并联， 所连接至通讯管理机的每台装置都 有一个通讯地址，且不可重复。 3.3.1、遥测即A、B、C相电流、零序电流、电压UAB、 UBC、有功、无功、功率因数均可通过通讯口上传至 后台。 3.3.2、遥信即所有保护动作信息、开关量变位信息均可 通过通讯口上传至后台，。 3.3.3、遥控即后台（FECS即现场总线控制系统）通过 RS-485通讯来实现开关或接触器的分、合操作。
4.3 显示及菜单操作 正常运行情况下，实时循环显示保护Ia、Ib、Ic、I0、Uac、 Ubc，按“”可以迅速查看各个数据。 各菜单的含义如下： 查看测量数据----查看实时模拟量数据； 查看开入信号----查看开入信号； 电机运行信息----查看运行时间和失电时间等信息； 查看事件----------查看故障信息； 信号复归----------故障信号复归； 系统参数整定----修改和查看额定电流、系统、时间等参数； 保护参数整定----修改和查看保护参数； 保护投退----------保护功能投退； 工程参数整定----测量值校正。 装置信息----------显示综合管理单元型号及软件版本。
四、装置描述 4.1 信号灯 面板上共有信号灯5只，分别为： 启动：启动电动机时，“启动”灯绿色常亮； 运行：电动机启动后进入运行状态，“运行”灯绿色常亮； 远方：当“就地/远方”选择开关拨到远方时，“远方”灯绿色常亮； 告警：当综合管理单元参数设置错时“告警” 信号灯黄色常亮； 保护：当保护动作时“保护”信号灯红色常亮。
过电压保护装置
过电压保护装置、自动调谐接地补偿装置简介由于信息系统的发展，电子信息设备的暂态过电压保护便成为一个十分重要的问题。
对此，在2000年版建筑物防雷设计规范(GB50057—1994) 中增加了第六章防雷击电磁脉冲的相关内容，为便于正确选用产品，现将2000年版建筑物防雷设计规范 (GB50057—1994) 中的有关内容摘引于此。
同时，该节介绍的DEHN等公司的产品采用IEC标准，或德国等国际、国外标准。
现把产品选择中涉及到的有关概念、术语引摘于此。
1.防雷区 (LPZ)。
防雷区应按下列原则划分：(1) LPZOA区。
本区内的各物体都可能遭到直接雷击和导出全部雷电流，本区内的电磁场强度没有衰减。
(2) LPZOB区。
本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁场强度有衰减。
(3) LPZ1区。
本区内的各物体不可能遭到直接雷击，流经各导体的电流比LPZOB区更小; 本区内的电磁场强度可能衰减，这取决于屏蔽措施。
(4) LPZn+1后续防雷区。
当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的环境区，选择后续防雷区的要求条件。
n为1，2…。
2.在两个防雷区的界面上应将所有通过界面的金属物做等电位连接，并宜采取屏蔽措施①。
3.浪涌保护器必须能承受预期通过它们的雷电流，并应符合两个附加要求：通过浪涌时的最大钳压，有能力熄灭在雷电流通过后产生的工频续流。
在建筑物进线处和其他防雷区界面处的最大浪涌电压，即浪涌保护器的最大钳压加上其两端引线的感应电压应与所属系统的基本绝缘水平和设备允许的最大浪涌电压协调一致。
为使最大浪涌电压足够低，其两端的引线做到最短。
在不同界面上的各浪涌保护器应与其相应的能量承受能力相一致。
在无法获得设备的耐冲击电压时，220/380V三相配电系统的设备可按表5-6-1 选用。
Ⅱ类——如家用电器、手提工具和类似负荷;Ⅲ类——如配电盘，断路器，包括电缆、母线、分线盒、开关、插座等的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。
断电后故障锁存功能。
JL-410电压保护装置功能选型电压保护装置按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。
●表示具有该功能 ○表示不具有该功能电压保护装置不同电压等级的产品选型产品选型举例1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的电压保护装置产品型号，应该为JL-410。
2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的电压保护装置产品型号应该为JL-411-60。
JL-410电压保护装置功能描述：1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。
保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。
保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。
当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
三相电压不平衡度计算公式：A ——电压不平衡度max U ——三相线电压中最大线电压值%100maxminmax ⨯-=U U U AminU——三相线电压中最小线电压值4、缺相保护：当电网电压三相不平衡度大于30%时启动该项保护功能，动作时间1s。
当断相故障消失后，可按复位键手动复位。
三相电压不平衡保护关闭时，断相保护功能也随之关闭。
5、相序保护：当三相电源相序错误时启动该项保护功能，动作方式为定时限，动作时间1s。
当相序错误故障消失后，可按复位键手动复位。
用户可选择是否启用该项保护功能。
6、故障记忆：能记忆最近三次故障信息，故障序号1为最近一次故障信息，当故障信息大于三次时，自动把最早的故障信息删除。
7、声光报警：保护器显示屏的背光作为光报警信号，当保护器检测到任何故障时，保护器还未动作脱扣时，故障指示符长亮，背光闪烁；当保护器动作脱扣动作后，故障指示符闪烁，背光长亮，蜂鸣器断续鸣叫，此时按任意键可消除声音报警。
按复位键或故障自动复位后光报警才停止。
8、背光技术：操作任意按键背光点亮，方便全天候的操作、观察。
在正常工作状态下无按键操作25秒后关闭背光；在报警状态下无按键操作5秒后背光闪烁。
9、声报警: 保护器进入和退出设置状态时蜂鸣器发“嘟”声提示。
在报警状态下蜂鸣器发出断续报警声音，此时按任意键取消报警音，直到下次报警时才发出响声。
10、电压表功能：正常运行状态：保护器默认显示“A相、B相”及电压值，即A、B相线电压Uab。
此时按“▲”“▼”键可切换显示“B相、C相”及电压值，即B、C相线电压Ubc；或“A相、C相”及电压值即A、C相之间线电压Uac。
JL-410电压保护装置技术参数额定控制电压Ue ·相电压·线电压AC-220VAC-380V功耗2VA供电压电压误差-30% (30)供电电压频率50/60Hz供电时间100%监视功能过/欠电压、相序、缺相、不平衡测量范围相电压：150/300V 线电压：280/500V阀值可调过/欠电压迟滞10V测量频率50/60Hz±10%电压响应时间50ms供电误差范围内测量误差≤0.5%温度范围内测量误差0.06%/℃过/欠电压0.1-25S范围可调相序1S缺相1S三相电压不平衡1-25s产品标准IEC255-6、EN60255-6 EMC导则89/366/EECCE标志测量和控制继电器符合欧洲相关的CE 标准正常供电电压显示工作电压值输出继电器动作显示故障信息过电压故障显示【过压】，数字窗显示最大相电压值欠电压故障显示【欠压】，数字窗显示最小相电压值缺相故障显示【缺相】，数字窗显示000 相序故障显示【相序】，数字窗显示电压值三相电压不平衡故障显示【不平衡】，数字窗显示最小相电压值输出回路 95/96 97/98触点数量2C/O触点动作原则闭路原则触点材料AgNi额定电压VDE0110、IEC 6094-1 250V最大开关电压440V额定开关电流(IEC 60947-5-4) AC-12（阻性）230V 5A AC-15（感性）230V 3A AC-12（阻性）24V 5A AC-13（感性）24V 2A机械寿命30×106次电气寿命AC-12，230V，4A 0.1×106次导线载面面职1、0.75-1.5mm带压线端子多股软导线，2、0.52-4mm (2×20-12awg)硬线安装位置任何防护等级IP50/IP20 工作温度-20 (60)储存温度-40 (85)允许相对温度范围符合IEC60721-3-3 15…85%环境等级3K3复位功能过电压、欠电压、不平衡自动复位，相序、缺相手动复位安装96 x96面板式（开孔尺寸91x91mm）电磁兼容静电放电（ESD）IEC/EN61000-4-2 Level3-6kV/8kV射频辐射IEC61000-4-3、EN61000-4-3 Level3-10V/m瞬变冲击IEC61000-4-4、EN61000-4-4 Level3-2kV/5kHz浪涌IEC1000-4-5、EN61000-4-4 Level4-2kVL-L射频传导发射Level3-10V低压导则73/23/EEC机械振动IEC600-68-2-6 6g供电回路、监视回路、输出回路间额定绝缘电压VDE0110、IEC60947-11000V所有隔离回路的额定冲击耐受电压UimpVDE0110、IEC664测量回路：6KV输出回路：4KV 所有隔离回路间试验电压 2.5KV 50Hz 1min污染等级VDE0110、IEC664、IEC-255-5 Ⅲ过电压等级VDE0110、IEC664、IEC-255-5 Ⅲ环境试验IEC68-2-30 24小时循环、55℃、相对湿度93%、96hJL-410电压保护装置工作原理被检测的三相电源连接于继电器L1 L2 L3端子上。
无须提供一个单独的电源给继电器，它们通过端子L1 L2 L3自供电。
相序保护相序监测：当电压保护装置通电时，如果相序正确并且所有三相带电，继电器吸合。
过压/欠压A：“过压”字符闪烁 B：“过压”字符长亮 C/D：“欠压”字符闪烁 E：“欠压”字符长亮过压和欠压检测：在正常工作条件下，电压保护装置通电，如果三个线电压中其中有一个线电压超出监测范围，输出继电器延时释放，显示过压或欠压故障信息。
延时期间，故障信息闪烁；输出继电器释放后，故障信息长亮。
当电压返回额定值，继电器根据滞后值10V重新吸合并且过压或欠压故障信息消失。
设置按键可以进0.1s到25s的可延时调整。
为了检测过压或欠压的持续时间必须大于测量周期(80ms)。
缺相保护缺相检测：当缺相故障时，输出继电器断电。
正常工作（无故障）时继电器吸合。
不平衡A、B、C：“不平衡”字符闪烁 D：“不平衡”字符长亮不平衡检测：在正常工作条件下，输出继电器吸合。
当出现不平衡故障时，经过设定的延时动作时间后。
输出继电器释放，屏幕显示不平衡故障。
JL-410电压保护装置外形尺寸：JL-410电压保护装置接线图：主操作界面 开孔尺寸QS ：隔离开关QF ：断路器断路器分励脱扣线圈9798L1三相三线制分励脱扣器接线图KML1KM负载三相三线制交流接触器接线图QF ：断路器KM ：交流接触器如(图1)所示，为保护器的主操作界面。
主操作界面由LCD、背光以及按键组成。
按键的功能定义如下：(图1)设置键在查询模式下，持续按设置键1.5秒，系统将进入设置模式。
在设置模式下，将按照“过压值、过压动作时间、欠压值、欠压动作时间、不平衡度、不平衡动作时间、相序开关、故障查询”的顺序,依次切换当前设置。
▲键在查询模式下改变当前显示的线电压。
按照“AB – BC – AC”的顺序，每按▲一次，改变一次显示的线电压对应的数据，如(图2)所示。
(图2)在设置模式下对各项功能进行开启关闭操作。
如果当前功能为OFF，则按▲后变为ON，再次按▲后变为OFF依次循环,如(图3)所示。
(图3)在设置模式下对当前数值进行增操作。
每按▲一次，数值在限定范围内加1。
持续按下超过1秒钟，数值会以10倍速度增加，如(图4)所示。
(图4)▼键在查询模式下改变当前显示的线电压。
按照“AC – BC – AB”的顺序，每▼按一次，改变一次显示的线电压对应的数据。
在设置模式下对各项功能进行开启关闭操作。
如果当前功能为ON，则按▼后变为OFF，再次按▼后变为ON，依次循环。
在设置模式下对当前数值进行减操作。
每按▼一次，数值在限定的范围内减1。
持续按下超过1秒钟，数值会以10倍速度减少。
复位键在故障状态下，按一次复位,系统复位。
操作方法查询保护器上电后，默认显示AB线电压。
如需查询BC,AC线电压，可以操作▲, ▼键进行查询。
每按一次▲键，当前线电压正向切换为下一个线电压，顺序为“AB – BC – AC –AB……”。
每按一下▼键，则逆向切换，顺序为“AB – AC –BC – AB ……”。
复位在非设置状态，按复位键，保护器将复位。
设置任何时候，按下设置键，保护器进入设置模式。
首先进行相序保护功能的设置，如图5所示。
如图5所示，为过压值设置界面。
过压值设置只有在过压功能开启之后才会出现。
默认过压为关闭(OFF)。
过压值的设置范围为390V – 490V–OFF。
按▲一次增1，按▼一次减1。
持续按下▲不放超过1秒，数值会以10倍速度增加。
同样的，按下▼不放持续1秒，数值会以10倍速度减少。
在设置好所需要的过压值后，按设置键保存参数，并且进入过压动作时间的设置。
(图5)如图6所示，为过压动作时间设置界面。
过压动作时间只有在过压功能开启之后才会出现。
过压动作时间的设置范围为0.1s – 25s。
默认为10.0s。
按一次▲增加0.1s，按一次▼减少0.1s。
持续按下▲则以10倍速度增加，持续按下▼则以10倍速度减少。
在设置好过压动作时间后，按设置键保存参数，并且进入欠压功能设置。
