第三章怎样识读视图、剖视图和剖面图综述
识读剖面图和剖视图
识读剖面图和剖视图第三章怎样识读剖面图和剖视图本章目的：学会各种剖面、剖视图的识读方法第一节：剖视图的种类一．什么是剖视图：当零件的内部结构比较复杂时，在视图中就会产生较多的虚线这样既不利于标注尺寸，也不利于识图。
为清晰地表达零件的内部结构，常采用剖视的画法。
图 3-1二．识读剖视图注意点：1．剖视图是一种假想将零件剖开的表达方法，目的是为了把零件的内部形状结构表达得更清楚，所以在其他视图中零件仍按完整的形状画出。
如图3—2中的前视图中的视图作了剖视，而上视、右视图都仍按没有剖切的完整零件的形状画出。
图 3-22．识读剖视图时，应首先找到剖切线的位置，再由剖切线上标注的字母找到对应的剖视图。
若剖视图中没有作任何标注，那就说明该剖视图是通过零件的对称平面进行剖切后而画出的。
3．剖视图可根据剖面符号（剖面线）来区分零件某一部分是实体的还是空心的。
凡画有剖面符号的为零件的实体部分，反之则为空心部分。
4．剖视图中已表达清楚的结构，不论在剖视图和其他视图中的虚线一般可省略不画。
但必要的虚线仍可画出。
5．金属材料的剖面线用与水平方向成45?,间隔相等\方向相同的细实线在剖视图的实体部分画出。
三．剖视图中的各种剖切方法：根据国家标准《机械制图》中规定有以下五种剖切方法：1．单一剖切面剖切；2．两相交的剖切平面剖切；总9页第1页3．几个平行的剖切平面剖切；4．不平行于任何基本投影面的剖切平面剖切；四．剖视图的种类：5. 组合的剖切平面剖切。
1．全剖视图：用剖切平面完全地剖开机件而得到的剖视图叫全剖视图。
可省略标注a．全剖 b . 阶梯剖 c . 旋转剖 d . 斜剖全剖阶梯剖图 3-3 图 3-4旋转剖斜剖图 3-5 图3-6 2．半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上所得到的视图，可以对称中心线为界，一半画成剖视，另一半画成视图，这样组合成的图形称为半剖视图。
图 3-73．局部剖视图：用剖切平面局部地剖开机件所得到的剖视图。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。
施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。
总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
剖面图怎么看
剖面图怎么看剖面图是一种常用于描述地质、地形和工程结构的图表。
通常，它将地壳、岩层、地下水等在不同深度上的变化用简化的图示表示出来。
剖面图通常由水平轴和垂直轴构成，水平轴用于表示距离，垂直轴用于表示深度。
1. 剖面图的基本元素剖面图通常包含以下几个基本元素：1.1 标题剖面图的标题应该简洁明了，能够准确概括剖面图所描述的内容。
1.2 坐标轴剖面图通常由水平轴和垂直轴构成。
水平轴表示距离，垂直轴表示深度。
1.3 描述剖面图的描述部分应该清晰地解释图中所显示的各个元素。
描述可以使用文字、符号、箭头等方式进行标注。
2. 如何解读剖面图要正确理解和解读剖面图，需要了解以下几个关键要素：2.1 地质构造信息剖面图可以显示地质构造的类型和分布。
通过观察岩层的变化、断层的位置和地层的组成，可以推断出地质构造的特征。
2.2 地层结构信息剖面图可以显示地层的厚度和顺序。
通过观察地层的厚度变化和相对位置，可以了解地层堆积的过程和地层之间的联系。
2.3 地下水信息剖面图可以显示地下水位的变化和分布。
通过观察地下水的深度和地下水流动的方向，可以了解地下水系统的特点和补给源。
2.4 其他信息剖面图还可以显示其他与地质、地形和工程结构相关的信息，例如土壤类型、岩性特征等。
通过观察这些信息，可以评估地质和工程风险，并制定相应的措施。
3. 剖面图的绘制方法绘制剖面图需要收集大量的地质数据，并经过一系列的处理和分析。
以下是一般的绘制步骤：3.1 收集数据收集所需要的地质数据，包括地面测量数据、钻孔数据、地质剖面等。
3.2 数据处理整理和处理收集到的地质数据，例如根据地质剖面确定地层的分布和厚度。
3.3 绘制图形根据处理后的数据，用适当的比例和坐标系绘制剖面图。
3.4 标注信息在绘制好的剖面图上，利用文字、符号、箭头等方式标注各种地质信息。
4. 剖面图的应用领域剖面图在地质、工程和环境领域有广泛的应用。
以下是一些常见的应用领域：4.1 地质调查剖面图可以用于地质勘探和矿产资源评估。
第三章视图、剖视图和断面图的识读
旋转剖实例2：
当剖切后产生不完整要素时，应将此部分按不剖绘制。
4. 用组合的剖切平面剖切
轮辐的画法
肋板的画法
第四节 其他规定画法
(2)均匀分布结构的画法 当回转体零件上均匀分布的肋板、轮辐和小孔等结构不处 于剖切平面上时，可将这些结构旋转到剖切平面上画出，如图所示。
轮辐的画法
肋板的画法
第四节 其他规定画法
(3)对称零件的画法 在不致引起误解时，对于对称机件的视图可只画一半或四分之一，并在对
技能型人才培训用书
国家职业资格培训教材
机械识图
国家职业资格培训教材编审委员会 编 杨君伟 主编
技能型人才培训用书
国家职业资格培训教材
第三章 视图、剖视图和断面图的识读
ห้องสมุดไป่ตู้依据劳动和社会保障部
制定的《国家职业标准》要求编写
第三章 视图、剖视图和断面图的识读
培训学习目标
熟悉各种视图、剖视图、断面 图的表达方法和简化画法；掌握识 读各种视图、剖视图、断面图的方 法。
3. 用两相交的剖切平面剖切
两相交剖切平面，其交线应垂直于某一基本投影面。用两 相交剖切平面剖开机件的剖切方法称为旋转剖
A
AA
A
A
采用这种方法画剖视图时，先假想按剖切位置剖开机件，然 后将被剖切平面剖开的倾斜部分结构及其有关部分，绕回转中 心（旋转轴）旋转到与选定的基本投影面平行后再投影。
旋转剖实例1：
第二节 剖 视 图
怎样识读视图、剖视图和剖面图
第三章怎样识读视图、剖视图和剖面图培训要求熟悉各种视图、剖视图和剖面图表达方法和简化画法。
掌握识读各种视图、剖视图和剖面图的方法。

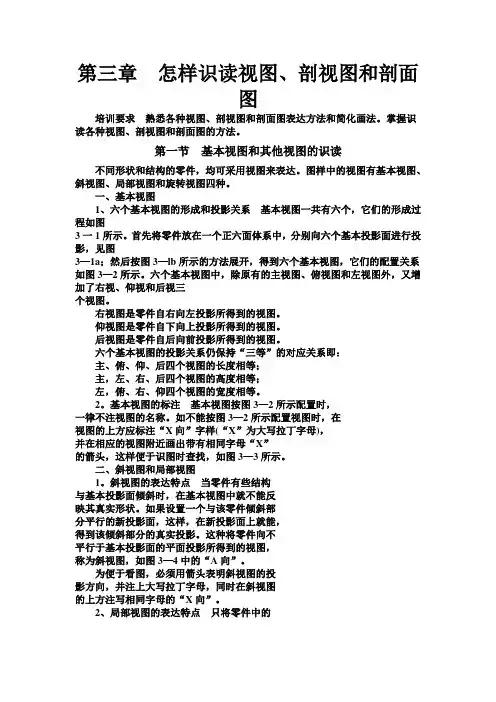

第一节基本视图和其他视图的识读不同形状和结构的零件，均可采用视图来表达。
图样中的视图有基本视图、斜视图、局部视图和旋转视图四种。
一、基本视图1、六个基本视图的形成和投影关系基本视图一共有六个，它们的形成过程如图3一1所示。
首先将零件放在一个正六面体系中，分别向六个基本投影面进行投影，见图3—1a；然后按图3—lb所示的方法展开，得到六个基本视图，它们的配置关系如图3—2所示。
六个基本视图中，除原有的主视图、俯视图和左视图外，又增加了右视、仰视和后视三个视图。
右视图是零件自右向左投影所得到的视图。
仰视图是零件自下向上投影所得到的视图。
后视图是零件自后向前投影所得到的视图。
六个基本视图的投影关系仍保持“三等”的对应关系即：主、俯、仰、后四个视图的长度相等；主，左、右、后四个视图的高度相等；左，俯、右、仰四个视图的宽度相等。
2。
基本视图的标注基本视图按图3—2所示配置时，一律不注视图的名称。
如不能按图3—2所示配置视图时，在视图的上方应标注“X向”字样(“X”为大写拉丁字母)，并在相应的视图附近画出带有相同字母“X”的箭头，这样便于识图时查找，如图3—3所示。
二、斜视图和局部视图1。
斜视图的表达特点当零件有些结构与基本投影面倾斜时，在基本视图中就不能反映其真实形状。
如果设置一个与该零件倾斜部分平行的新投影面，这样，在新投影面上就能，得到该倾斜部分的真实投影。
这种将零件向不平行于基本投影面的平面投影所得到的视图，称为斜视图，如图3—4中的“A向”。
为便于看图，必须用箭头表明斜视图的投影方向，并注上大写拉丁字母，同时在斜视图的上方注写相同字母的“X向”。
2、局部视图的表达特点只将零件中的某一部分向基本投影面投影所得到的视图，称为局部视图。
显然，局部视图是基本视图的一部分，它可以画在基本视图的位置上，如图3—4中的“B向”；也可以画在其他地方，如图3—4中的“C向”。
读剖视图

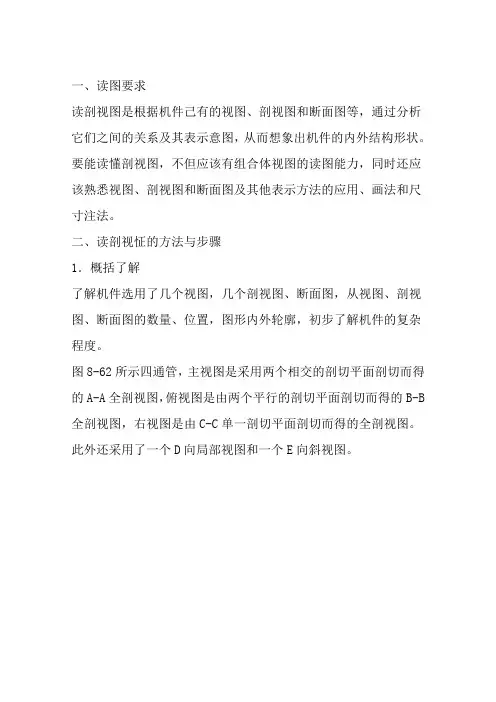

一、读图要求读剖视图是根据机件己有的视图、剖视图和断面图等，通过分析它们之间的关系及其表示意图，从而想象出机件的内外结构形状。
要能读懂剖视图，不但应该有组合体视图的读图能力，同时还应该熟悉视图、剖视图和断面图及其他表示方法的应用、画法和尺寸注法。
二、读剖视怔的方法与步骤1．概括了解了解机件选用了几个视图，几个剖视图、断面图，从视图、剖视图、断面图的数量、位置，图形内外轮廓，初步了解机件的复杂程度。
图8-62所示四通管，主视图是采用两个相交的剖切平面剖切而得的A-A全剖视图，俯视图是由两个平行的剖切平面剖切而得的B-B 全剖视图，右视图是由C-C单一剖切平面剖切而得的全剖视图。
此外还采用了一个D向局部视图和一个E向斜视图。
2．判断的封线的图中形状置。
向斜G 管正面C-C 映出想象机件断机件各封闭线框表的空白封中主视图状和空间位主视图斜视图，可管与主管相面有一倾C 全剖视图出凸缘为件各部分的结构的空表示物体闭线框，的H、M 的位置，必中的H、可看出H 相贯在下角。
图反映出卵圆形及的形状空与实、远体被剖切的表示机件的空白线必须借助其M 线框通、G 线框下（主管与凸缘为圆及两个光孔远与近的的剖面区件的空腔线框表示四其他相关通过B-B 全是圆形三与G 管相贯圆形及四个孔。
D向局方法:在剖区域（实体或远离剖四通管内关视图来确全剖视图三通管。
贯部分，个均布的局部视图表剖视图中体部分）剖切面后的腔。
为了确定其真、C-C 全H 管与主管主管变粗的光孔，E表示主管中带有剖面；不带剖的结构形了确定内腔真实形状和全剖视图、管相贯在粗），同时向斜视图管上部为方面线剖面形状。
腔的和位、E在上，时与图反方形法兰兰，3．以主起来绘制非常其优整、完善为了法等选择兰，并分布并均布综合想象主、俯视来想象整体制机械图样常重要。
优缺点。
所清晰的善和简练了进一步等表示方法择。
布有四个四个光孔象整体形状图为主，体形状，第六节样时，应同一机件所以在选前提下，。
视图识读—剖面图和断面图
符形号状的的图正形投。影图呢？
1
1
1-1
剖视图
Section
1-1 断面图
Cut
观察：剖视图和断面图有什么区别？
剖视图和断面图的区别：
1
1
1-1
1-1
剖视图
断面图
剖视图—表达剖切后剩余体的所有形状。
断面图—只表达剖切面剖切到实体断面 的形状。
剖视图和断面图的关系：
1-1 剖视图
1-1 断面图
剖视图中包含断面图，即断面图是剖视 图的一部分。
V
剖
去
投
将剩余体向投影面 进行正投影。
被剖切面切到的轮 廓线用粗实线，剖 切面没有剖到，但 沿投影方向可以看 到的部分，用中实 线绘制。
V 虚线要改实线
剖
去
投
被剖切到断面部分
断面
的材料图例。
剖面符号必须画在 断面位置。
剖
去
投 剖面符号
通用剖面符号
剖视图剖切位置等基本
问题
信息如何表达？
剖 视 图 标 注 Label of sectional view
影方向。(如图所示)
1
1
1-1
1.剖 切 符 号 的 编 号 Cutting symbol ➢ (1)剖 切 编 号 所在一侧为剖切后的投
影方向。(如图所示)
1
➢ (2)以 阿 拉 伯 数 字 或 大 写 拉 丁 字 母 对剖切位置加以编号；
1
1-1
➢ (3)若 有 多 个 断 面 图 ， 应 按 顺 序 由
1
1-1
断面图形状？
剖视方向线从 右向左投影， 断面图形状？
剖切编号所在一侧为剖切后的 投影方向。
视图剖视图剖面图简体画法
简体画法的应用场景
产品设计
在产品设计中，简化画法 常用于表现产品的外观和 结构，方便设计师和客户 沟通。
建筑表现
在建筑领域，简化画法常 用于表现建筑物的外观、 结构和空间关系，帮助客 户理解设计方案。
工业设计
在工业设计中，简化画法 用于表现产品的外观和内 部结构，方便生产和组装。
感谢观看
三视图的绘制
主视图、俯视图和左视图是物体的三个基本视图，通过这三个视图的 相互配合，可以完整地表达物体的外部结构。
辅助视图的绘制
根据需要添加斜视图、局部视图等辅助视图，以补充基本视图的不足。
剖面图的绘制
通过剖面图可以表达物体的内部结构，剖面图分为全剖、半剖、局部 剖等类型。
02
剖视图
剖视图的基本概念
视图的分类
基本视图
根据正投影法所得的视图，包 括主视图、俯视图、左视图等
。
辅助视图
为了补充基本视图的不足而添 加的视图，包括斜视图、局部 视图等。
旋转视图
将物体的某一部分旋转到某一 方向上，以表达其内部结构。
展开图
将物体的某一部分展开成平面 图，以表达其内部结构。
视图的绘制方法
正投影法
通过正投影法将物体投影到图纸上，得到物体的视图。
视图、剖视图、剖面图、简体画法
• 视图 • 剖视图 • 剖面图 • 简体画法
01
视图
视图的基本概念
视图是用于表达物体外部形状的一种图样，通过视图可以完整、清晰地表 达物体的外部结构。
视图是物体在某一方向上的投影，通过视图可以表达物体的长、宽、高三 个方向的尺寸。
视图分为基本视图和辅助视图，基本视图包括主视图、俯视图、左视图等， 辅助视图包括斜视图、局部视图等。
剖视图与剖面图的区别
2、当剖切平面通过回转面形成的孔或凹坑的 轴线时，这些结构按剖视绘制。
章目录 返 回
第四节 剖视图与断面图的识读
一般读图步骤： 1、分析视图 2、逐部分想形体 3、综合起来想整体
节目录 章目录 下一页
例题：读懂下图所示物体的空间形状，并用适当的剖 视图补画左视图。
章目录 结 束
章目录 下一页
例题:将物体的正视图改为剖视图.
章目录 下一页
章目录 下一页
例题：用合适的视图表达下图的物体。
章目录 下一页
章目录 返 回
第三节 断面图
断面图的基本概念
剖视图与断面图的区别
断面图的分类
断面图的画法与标注
规定画法
章目录 节目录
断面图的基本概念
假想用剖切平面将物体“切开”后，仅画出 剖切平面与物体接触部分的图形，并画上剖面材 料符号，这种图形称为断面图。
注意：剖切平面是一个假想的平面，应平行 于投影面。在该投影面上是移去前面部分， 但其他视图仍应完整画出。
章目录 下一页
章目录 下一页
章目录 返 回
剖视图的标注
a) 剖切位置线； b) 投射方向； c) 剖视图名称。
章目录 下一页
1）当剖视图按照基本视图配置，中间无其他 视图隔开时，可省略箭头。
(1）剖切面是假想的，因此当物体的某一个视图 画成剖视图后，其它视图仍应完整地画出。
(2) 剖切面后方的可见轮廓线应全部画出。
(3)在剖视图中，一般应省略虚线。只有当不足 以表达清楚物体的形状时，为了节省一个视图， 才在剖视图上画出虚线。
章目录 返 回
全剖视图
用剖切平面完全地剖开物体所得的剖视图， 称为全剖视图。
工程图纸CAD设计中的视图与剖视图技巧
工程图纸CAD设计中的视图与剖视图技巧在工程设计中，CAD软件是一种非常重要的工具。
它可以帮助工程师们精确地创建、编辑和查看各种复杂的图纸。
其中，视图和剖视图是CAD设计中常用的功能之一。
本文将分享一些关于视图和剖视图的技巧，希望能帮助读者更好地运用CAD软件进行工程图纸设计。
首先，我们来介绍一下视图。
视图是指将三维物体显示为二维图像的过程。
在CAD软件中，创建视图通常需要使用一些命令或工具。
首先，我们需要确定要显示的对象，然后选择合适的视角进行观察和截取。
在选择视角时，可以通过改变视点、视角和缩放等参数来调整图像的大小和角度。
此外，CAD软件还提供了一些常用的视图类型，如正视图、俯视图、侧视图等，可以根据需要选择合适的视图类型。
视图的创建过程中，有一些常见的技巧可以帮助提高效率和精确度。
首先，使用图层来控制视图对象的可见性。
通过将图层设置为不可见或锁定状态，可以方便地隐藏或保护某些对象。
此外，在创建视图时，可以使用对称、中心或样条曲线等辅助几何工具来保证图像的对称性和准确度。
同时，使用吸附和捕捉等功能可以使得视图对象的位置更加精确。
除了这些技巧之外，还可以使用CAD软件中提供的标注和尺寸工具，在视图中添加注释和尺寸，方便后续的制图和分析。
接下来，我们来看一下剖视图。
剖视图是指将物体的内部结构在图纸上进行显示的过程。
在CAD软件中，创建剖视图与创建视图类似，需要确定要剖切的对象和剖切面，并选择合适的观察角度进行展示。
在创建剖视图时，可以根据需要选择不同的剖切方式，如全剖视图、半剖视图、局部剖视图等，以满足具体的设计要求。
剖视图的创建过程中，同样需要一些技巧来提高效率和准确度。
首先，选择合适的剖切面是非常重要的。
剖切面应该能够清晰地显示物体的内部结构，并保持与整体设计的一致性。
此外，在创建剖视图时，可以使用一些辅助几何工具来帮助确定剖切面的位置和方向。
同时，可以使用剖切视图的注释和尺寸工具来添加必要的标注和尺寸，以便于后续的制图和分析。
第三章怎样识读视图、剖视图和剖面图综述
培训要求：熟悉各种视图、剖视图、剖面
图的表达方法简化画法。掌握识读各种视图、剖 视图和剖面图的方法
一、 基本视图
图3-1 基本视图的展开
1、 基本视图展开图
图3-2 六个基本视图及其配置
例1：根据三视图画仰视图
2. 向视图
• 向视图是可自由配置的视图。 • 在实际设计绘图过程中，因专业需要和图形布局，往往不能同时将六个基 本视图都画在同一张图纸上，或不能按图3-2的形式配置视图，此时可按向 视图配置视图。 • 配置向视图时，应在向视图上方用大写拉丁字母标出视图名称“×”，在相 应的视图附近用箭头指明投射方向，并标注相同的字母，如图3-3所示。 • 配置向视图时应该注意： • (1) 向视图的视图名称“×”为大写拉丁字母，无论是箭头旁的字母，还 是视图上方的字母，均应与正常的读图方向一致，以便于识别。 • (2) 由于向视图是基本视图的另一种配置形式，所以表示投射方向的箭头 应尽可能配置在主视图上。
A-A
A
A
2、画剖视图的注意事项
1. 剖切平面的选择：通过机件的对称面或轴线 且平行或垂直于投影面。 2. 剖切是一种假想，其它视图仍应完整画出， 并可再取剖视。
3、剖视图的标注
A－A
A
A
标注内容：
1、 剖切位置与投影方向：用剖切符号（线宽=1-1.5b的断开粗实线，带字母）表 示剖切平面的起、迄和转折位置；而在起、迄处画出箭头表示投射方向。 2、剖视图的名称：在剖视图的上方，用与剖切位置相同的字母标出剖视图的名称 “x-x”。
⑵在半个剖视图中已表 达清楚的内形在另半个视 图中其虚线可省略，但应 画出孔或槽的中心线。 ⑶半剖视图的标注与全 剖视图相同。
例1：将机件的主视图改画成半剖视图，并标注剖切平面置
视图剖视图和剖面图
一个简单的长方体，可以从不同的角 度观察并绘制出主视图、俯视图和左 视图等多个视图，每个视图展示了物 体不同面的形状。
剖视图的应用场景与实例
剖视图的应用场景
在机械工程和建筑领域中，当需要展示物体的内部结构或某些隐藏部分时，通 常会使用剖视图。剖视图通过切割物体的一ห้องสมุดไป่ตู้分来展示内部细节。
剖视图实例
剖面图的分类
横向剖面图
从物体的横向进行剖切，展现物体的横截面 和内部结构。
斜向剖面图
从物体的斜向进行剖切，展现物体的斜向结 构和层次关系。
纵向剖面图
从物体的纵向进行剖切，展现物体的纵向结 构和层次关系。
局部剖面图
对物体的一部分进行剖切，展现物体的局部 结构和细节。
剖面图的绘制方法
选择合适的剖切位置
视图的分类
正视图
侧视图
俯视图
仰视图
从物体的正面进行投影， 主要展示物体的长度和
高度方向上的形态。
从物体的侧面进行投影， 主要展示物体的宽度和
高度方向上的形态。
从物体的顶部进行投影， 主要展示物体的长度和
宽度方向上的形态。
从物体的底部进行投影， 主要展示物体的长度和
宽度方向上的形态。
视图的绘制方法
THANKS
感谢观看
在图纸上标注出物体的尺寸和 名称，以便识别和区分不同的
部分。
03
剖面图
剖面图的基本概念
01
剖面图是一种表达物体内部结构或构造的图形表示 方法，通过剖切物体，将内部结构展现出来。
02
剖面图主要用于表达物体的内部构造和层次关系， 帮助人们更好地理解物体的内部结构。
03
在工程、建筑、产品设计等领域，剖面图是重要的 表达手段之一，用于指导生产和施工。
识读剖视图
一
剖视图的形成和标注
二
剖视图的种类
教学目标
知识 目标
1.剖视图的形成与标注； 2.剖视图种类 。
能力 目标 情感 目标
能看懂剖视图
1．培养学生的空间想象能力； 2．培养学生积极动手、动脑的良好习惯； 3．培养学生严谨细致的工作作风。
教学重点、难点
剖视图的种类
教学 重点
教学 难点
局部剖视图
复习
视图的表达 方法
动画演示
讲授新课
2．半剖视图 定义：将内、外结构投 影对称的图形，以对 称中心线为界，一半 画成剖视图，另一半 画成视图的拼合图形 称半剖视图。如左图
动画演示
讲授新课
提示： （1）国家标准规定，同一物体各个剖面区域的剖 面线画法应一致。 （2）画半剖视图时，半个视图与半个剖视图的分 界线应画细点画线，而不能画成粗实线。 （3）半剖视图既能充分地表达机件的内部形状， 又保留了机件的外部形状，主要用来表达内、外 形状都比较复杂的对称机件。
讲授新课
3).视图名称：字母在图中短粗线旁注写大写拉丁字母X， 表示剖切位置；在剖视图上方标注“X—X”，表示剖视图 名称。
A-A
A
A
讲授新课
剖视图的标注可以分三种情况：全标、不标和省标。 （1）全标 上述三个要素全部标出，这是基本规定。
A-A
A
A
讲授新课
（2）不标 上述三个要素全部不标出。 满足三个条件方可不标： a.单一剖切平面通过机件的对称平面或者 基本对称平面剖切； b.剖视图按投影关系配置 c.剖视图与相应视图没有其他图形隔开。
“剖”：假想用剖 切平面将机件切开。
讲授新课
2、标注
剖视图的标注包括：剖切线、剖切符号、视图名称， 1）.剖切线：指示剖切位置的线，用细点画线表示，一般 省略不画。
教学课件 剖视图的识读与测绘
剖视缘由
剖视形成
假想用剖切面剖开机件， 将处在观察者和剖切面之间的 部分移走，而将剩余的部分向 投影面投射所得的图形，称为 剖视图。
位置剖切
利用橡皮泥或三维软件， 剖切三维立体图。确定剖 切位置。
剖面符号
金属材料（已有规 定剖面符号者除外）
非金属材料（已有规 定剖面符号者除外）
木材
纵剖面 横剖面
金属材料的剖面符号一般应画成与水平线成45°的细实线，称为“剖 面线”。同一机件的剖面线在不同的视图中出现时，应画成 “同方向， 同间隔”。
主、左剖视图 剖面线方向一致。
对
主、左剖视图 剖面线方向不一致。
错
剖面符号
当图形的主要轮廓线与水平线成45º时，则图形中的剖面线可改为与 水平线成30º或60º画出，但其倾斜方向和间隔仍应与其它图形保持一致。
剖面画法
剖面画法
剖面画法
作图时，如遇已知视图，我们可以将图线类型大致进 分类成三类：
外轮廓边界的粗实线 保留
内部的粗实线
舍去
内部的虚线
改实线
但特殊情况需注意：剖 切后的零件有不可见线， 如非特殊，不画虚线； 遇肋板，纵向剖切无剖 面线。
thank you！
剖面画法
1.画中心线 2.画外形的可见轮廓线 3.画内部的可见轮廓线 4.画剖面线（与剖切面接触到的实体部分） 5.在剖视图中一般不画虚线
剖面画法
Ａ-Ａ
视图名称
Ａ
Ａ
步骤： 1.画好轴线、中心线 2.画出剖切面与物体表面的交线；
剖面画法
Ａ-Ａ
视图名称
Ａ
Ａ
步骤： 1.画出中心线； 2.画出剖切面与物体表面的交线； 3.在剖切区域画上剖面符号； 4.画全剖切面后可见部分的投影。 交线可见
视图、剖视图、剖面图
视图、剖视图、剖面图在生产实际中，物体的形状和结构是多种多样的，对于结构和形状比较复杂的形体，仅用三视图往往还不能清晰地表达它们的形状和结构．为适应表达各种物体内外形状的需要，在制图标准中，还规定了一系列的表达方法，画图时可根据物体的结构特点，选用适当的表达方法．视图、剖视图、剖面图表达方法的基本原理都是正投影，所不同的是图示方法和应用特点．第一节视图物体向投影面作正投影，所得到的图形称为视图．视图主要用来表达物体的外形，一般只画出物体可见部分的投影，必要时才画出不可见部分的投影．视图分为：基本视图、局部视图和斜视图．视图分为：基本视图、局部视图、斜视图．一、基本视图制图标准规定：用正六面体的六个面作为六个投影面，称为基本投影面．将物体放在六面体中间，分别向投影作正投影，由前向后作投影，得正视图；由上向下投影，得俯视图；由左向右投影，得左视图；这三个视图我们以前学过．还有三个视图，由下向上投影，得仰视图；由右向左投影，得右视图，由后向前投影得后视图．六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的方向，展开到与正立投影面在同一平面上．投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上，基本视图如按这种位置关系配置，可不标注视图的名称．六个基本视图的配置：基本视图的标注：当某个视图位置不符合上述配置关系时，应进行标注．标注方法是：在视图的上方用大写字母标出视图名称，如“A向”、“B向”等，在名称的下面画一粗横线，在相应视图附近用箭头指明投影方向并注上同一字母，如图中的“A向”视图，即仰视图．基本视图投影规律及位置关系：基本视图之间与三视图一样，仍然符合“长对正、高平齐、宽相等”的投影规律，即：正、俯、仰、后视图“长对正”；正、左、右、后视图“高平齐”；俯、左、右、仰视图“宽相等”．六个视图位置关系须注意的是：在俯、左、仰、右视图中，靠近正视图的一面是物体的后面，远离正视图的一面是物体的前面，此外，正视图和后视图左右位置关系相反．在实际画图时，一般物体并不需要全部画出六个基本视图，而是根据物体形状的特点和复杂程度，具体进行分析，选择其中几个基本视图，完整、清晰地表达出该物体的形状和结构．二、局部视图当物体的某一部分形状未表达清楚，又没有必要画出整个基本视图时，可以只将物体的这一部分向基本投影面投影，所得的视图称为局部视图．如图1－4所示，为一集水井，已画出其正视图和俯视图，集水井内外的主要形状已经表达清楚，但其上部的进水口和下部的出水口的形状尚未清晰地表达出来．如果再画左视图和右视图，则集水井大部分投影重复．因此，可沿着箭头A所指的方向对右侧面进行投影，只画出局部的左视图以表达进水口的形状；沿着箭头B所指的方向对左侧面进行投影，只画出局部的右视图以表达出水口的形状．这样集水井的形状就完全表达清楚了．局部视图不仅减少了画图的工作量，而且重点突出，简单明了，表达方法比较灵活．画局部视图时必须注意：1、局部视图的断裂边界用波浪表示，如图中的A向视图，但当所表达的局部结构是完整的，且外形轮廓又成封闭时，则波浪线可省略不画，如B向视图．2、必须用带字母的箭头指明投影部位及方向，并在该局部视图上方用相同的字母标注局部视图的名称，如“A向”、“B向”等3、局部视图应尽量配置在箭头所指的方向，并与基本视图保持投影关系．由于布局等原因，也允许把局部视图配置在图幅其他适当的地方，如图B向视图．三、斜视图当物体上具有不平行于基本投影面的倾斜部分时，在基本视图上就不能反映该倾斜部分的真实形状．为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，使它与物体倾斜部分平行，并垂直于一个基本投影面，然后将倾斜部分向辅助投影面投影，再将辅助投影面按投射方向旋转到与其垂直的基本投影面上，这样所得的视图称为斜视图．如图所示．画斜视图图时要注意以下几点：1、斜视图通常只要求表达物体倾斜部分的实形，故其余部分不必全部画出而用波浪线断开．2、画斜视图时，必须在基本视图上用带字母的箭头指明投影部位及方向，并在斜视图上方用相同字母标注名称，如“A向”、“B向”等．3、斜视图应尽量配置在箭头所指的方向，并与斜面保持投影关系．为了作图方便和合理利用图纸，也可以平移到其他适当的位置．在不致引起误解时，允许将图形旋转，使图形的主要轮廓或中心线成水平或垂直位置．经过旋转的斜视图，必须在斜视图上标注，如“A 向旋转”．无论哪种画法，标注字母和文字都必须水平书写．第二节剖视图当物体的内部结构比较复杂时，如果仍用前面所学的视图来表达，那么在视图中必然要画出很多的虚线，这样势必要影响图形的清晰；即不利于看图，也不便于标注尺寸．为了解决物体内部结构的表达问题，在制图中通常采用剖视的方法．首先我们讲一下剖视图的基本概念和作图方法．一、剖视图的基本概念和作图方法如图为混凝土杯形基础的两个视图，在基础中间有一个用来安装柱子的杯口，它在正视图上用虚线表示．剖视图的概念：如果采用剖视图来表达，如图，假想用剖切平面P剖开基础，将处在观察者和剖切面之间的那部分移去，将其余的部分向投影面投影，所得到的图形称为剖视图，简称剖视．画剖视图的步骤：1、确定剖切面的位置通常用平面作剖切面，画剖视图时，首先要考虑在什么位置剖开物体．为了能确切地表达物体内部孔、槽等结构的真实形状，剖切平面应该与投影面平行，并沿着孔、槽的对称平面或通过其轴线．如图1－6所示的剖切面即平行于正立投影面，且通过基础前、后方向的对称平面．2、画剖视图由于剖视是假想的，因此作图时，首先要清楚剖切后的情况，哪些部分移去了，哪些部分留下了，哪些部分是被剖切平面切到的，其投影如何？凡剖切平面切到的部分以及在剖切平面后的可见部分轮廓，都用粗实线画出．3、画建筑材料图例在剖视图上被剖切平面切到的断面部分称为剖面．在剖面上应画出材料图例（材料图例出现）．这样，在读图时，便可根据图上有无材料图例或剖面符号就可以分清形体的实体与空心部分，便于想象形体的内、外形状和远近层次．画剖视图应注意的问题：1．剖切的假想性：剖切对物体来说是假想的，事实上物体并没有剖开，也没有拿走一部分，所以画完剖视图后，并不影响其它视图的完整性，其它视图仍应画出完整的图形．如基础的俯视图就按完整形体来画．2．合理地省略虚线：为了使图形更加清晰，剖视图中可省略不必要的虚线．凡是已经表达清楚的结构形状，在其他视图上仍为虚线者可省略不画．3．剖视图上要防止漏线：剖视图应该画出剖切到的剖面形状的轮廓线和剖切面后面的可见轮廓线．但初学者往往容易漏画剖切面后面的可见轮廓线．4．剖面线的方向：金属材料的剖面符号，是在剖面内画出间隔相等、方向相同、与水平方向成45的细实线．同一零件各剖面图上剖面线倾斜方向和间隔应一致．剖视图的标注：为了说明剖视图与有关视图之间的对应关系，剖视图一般要加以标注，注明剖切位置、投影方向和剖视名称．剖切位置用剖切符号表示．即在剖切平面的起止处各画一短粗实线，此线尽可能不与形体的轮廓线相交．投影方向用细实线箭头表示，箭头画在剖切位置线的两端．剖视名称用相同的数字或字母依次注写在剖切符号的附近，并一律水平书写，而在相应的剖视图的下方（或上方）注出相同的两个数字或字母，中间加一横线．符合下列条件时，可简化或省略标注：1．当剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头；2．当单一剖切平面通过物体的对称平面或基本对称的平面，且剖视图按投影关系配置，中间又无其它图形隔开时，可省略标注．下面介绍几种常用的剖视图．一、全剖视图用剖切平面将物体完全剖开所得到的剖视图，成为全剖视图．图1－8所举的杯形基础的剖视图即为全剖视图．采用的是一个与正立投影面平行的剖切平面，沿着基础的前、后对称面剖开，在正视图上画出全剖视图．请大家分析一下，针对这个题，是否可以省略标注？由于这个例题是用单一剖切平面，通过闸室的对称平面，且剖视图按投影关系配置，中间又无其它图形隔开，因此可以省略标注．全剖视图主要适用于外部形状简单而内部结构复杂的物体．半剖视图二、半剖视图当物体具有对称平面时，可在其形状对称的视图上，以对称线为分界，一半画成剖视图，表达内部形状；另一半画成视图，表达外部形状．这样画出的剖视图成为半剖视图．习惯上，将半个剖视图画在对称线的右边或下边．如图所示物体由底板和空心四棱柱叠加则成，空心四棱柱前壁有圆孔，左、右壁上有矩形槽．该物体左右对称．如采用正、俯视图来表达，正视图有三种选择，若正视图为视图，如图所示：图中虚线多、表达不清晰；若正视图为全剖视图，如图：内部结构可表达清楚，但外形孔未能得到表达．为了兼顾内外形状的表达，综合以上两种表达的优点，将正视图以对称中心线为界，一半画成外形视图以表达整个物体的外形，另一半画成剖视，以表达全部内部结构，如图：半剖视图适用于对称或基本对称的物体．画半剖视图应注意：1、半个剖视图与半个视图的分界线用细点划线表示；2、由于半剖视图形对称，所以在半个视图中，表示内部形状的虚线，一般省略不画．半剖视图的标注规则与全剖视图相同．三、阶梯剖视图用几个互相平行的剖切平面剖开物体所得到的剖视图，称为阶梯剖视图，简称阶梯剖视．如图所示：如图所示物体的主体为上小下大两个四棱柱体，左后方有圆柱孔，右前方有阶梯长方孔．选用正、俯两个视图来表达．俯视图反映四棱柱顶面真形及孔的形状、位置；正视图反映物体高度和孔深．为了使孔的轮廓在正视图中可见，设想用两个平行的剖切平面，分别通过两孔进行剖切，即正视图用阶梯剖视表达，较好地解决了该物体两处内部轮廓的表达问题．画阶梯剖视应注意以下几点：1．由于剖切平面是假想的，所以两个剖切平面转折处的分界线不应画出．2．剖切平面的转折处不应与视图中的轮廓线重合．3．所画剖视图必须加以标注，在剖切平面的起、止和转折处标出剖切符号，在起、止处外侧画出短线指明投影方向，注上相同字母，并在相应的剖视图上方标出名称．如图1－11所示．四、旋转剖视图用两个相交的剖切平面剖开物体所得到的剖视图，称为旋转剖视图，简称旋转剖视．如图1－12所示的回转体，为表达物体图1－13 复合剖视图上的三个圆孔，用前述几种方法都无法同时剖切．现采用相交两剖切平面，一个为侧平面，通过上部圆孔剖切，另一个为正垂面，提高左下角的圆孔剖切，两个剖切平面的交线为回转提的回转轴线．为使正垂切断面的侧面投影反映实形，将其绕两剖切平面交线旋转到与W 面平行，再进行投影；这样在左视图上就可以将三个孔都表达清楚了．画旋转剖视需注意的是：应将剖切所产生的倾斜结构及相关部分旋转到与投影面平行再进行投影．旋转剖视的标注方法与阶梯剖视相同，注意剖切位置与剖视方向线应始终成一直角．五、 局部剖视图用剖切平面局部地剖开物体所得到的剖视图成为局部剖视图．如图所示，为钢筋混凝土圆管接口处的局部剖视图．局部剖视图通常画在视图内并以波浪线与视图分界．波浪线不应与视图中的其它轮廓线重合，不能穿越孔洞，也不能超越轮廓线．局部剖视图一般不用标注．六、 复合剖视图当物体的内部结构形状较多，用旋转剖和阶梯剖仍不能表达清楚时，可用几个组合的剖切平面剖开物体，这样得到的剖视图，称为复合剖．如图1－14为混凝土坝内廊道的三视图，因为从坝内取出一段，所以四周都采用折断线分界，三个视图均采用剖视图来表达．其中B —B 为复合剖，选用两个水平面中间连接了一个正垂面作剖切平面剖开廊道而得．复合剖的标注与旋转剖和阶梯剖的标注相同．下面介绍剖视图上的尺寸标注．在剖视图上标注尺寸的基本要求与组合体的尺寸标注相同．为使标注清晰，根据剖视图的表达特点，剖视图上标注尺寸应注意：1．外形尺寸应尽量标注在视图附近，表达内部结构的尺寸尽量标注在剖视图附近；2．在半剖视图上标注内部结构尺寸时，只画一边的尺寸界限和箭头，尺寸线稍超过对称中心线，但尺寸数字应按完整结构注写．第三节 剖面图剖面图的概念：假想用剖切平面将物体切断，仅画出切断面的轮廓，并在其上画上材料图例，这样的图形称为剖面图，简称剖面．如图所示．剖面图与剖视图的区别是：剖视图用于表达物体的内部形状和结构，除要画出剖切面切到的断面形状外，还要画出剖切面后面物体的投影，即剖视图是体的投影；而剖面图用于表达物体某一局部的断面形状，仅画出剖切面切到的断面形状即可，即剖面图是面的投影．剖视图可采用多个剖切平面，剖面图一般使用单一剖切平面．剖面图应标注：1． 剖切位置用短粗线表示，长约5~10mm ．2．编号应采用阿拉伯数字或大写字母注写在剖切位置线的一侧，该侧应为断面的投影方向．如图1－17，字母A 和B 都注写在剖切位置线的右侧，表示从左到右投影．剖面图的分类：根据剖面图的位置所在，剖面图分为移出剖面和重合剖面两种．移出剖面的轮廓线用粗实线绘制．移出剖面适用与剖面变化较多的构件，如钢筋混凝土梁、柱等．移出剖面可按投影关系配置，如图A-A 、B-B 剖面，处于此种位置的移出剖面，应进行标注．移出剖面可画在剖切位置的延长线上，如图所示，处于此种位置的移出剖面，若剖面图形对称，可不标注，在视图中用点划线表示剖切位置，若剖面图形不对称，则需标注．移出剖面可画在视图的中断处，当剖面图形对称、物体某个方向尺寸又较大时，可把剖面图画在视图的中断处．移出剖面也可画在图纸上其他适当的地方，但应进行标注． 方才我们讲了移出剖面，移出剖面都是画在视图的外面．另外一种剖面叫重合剖面，画在视图内．重合剖面的轮廓线规定用细实线画．多用于结构简单的形体，如各种型钢等．对称的重合剖面可不标注，不对称的重合剖面应标注剖切位置，并用粗实线表示投影方向，但可不标注字母．如图．第四节 剖视图与剖面图的阅读读剖视图和剖面图的基本方法仍然是形体分析和线面分析法，但必须结合剖视图和剖面图1－16剖面图图的特点．因为剖视图和剖面图是假想将物体剖开后所画出的图形，一般视图的数量较多，表达方法也各不相同，所以读图时，首先应看剖视图、剖面图的名称，然后找出剖视图、剖面图的剖切位置，明确投影方向，弄清视图间的投影关系．其次分析了解采用何种剖视图、剖面图以及各个剖视图、剖面图所表达的重点是什么．一般的读图方法是从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体．下面我们做个读图练习．第一步：概括了解．本例采用正、俯两个视图，均为半剖视图，其中正视图是通过井身前后对称平面剖切而得，俯视图是用阶梯剖的方法获得的．第二步：下面分析一下各部分的形状．用形体分析法逐部分进行分析、识读．由正、俯视图中的半个剖视图可知，井身形状为空心四棱柱，材料为标准砖．将正视图中的半个剖视图和俯视图中的半个视图结合识读，可知井身形状为空心四棱台，材料与井身相同．根据正视图及其上所注尺寸符号，可知左右两根水管为钢筋混凝土圆管．同法由俯视图可知前部水管也为钢筋混凝土圆管，直径较小．结合识读正、俯视图可知垫层和基础均为正方底板，材料分别为三合土和混凝土．第三步：综合成整体．根据已知视图所表达的各部分相对位置，将上述读图结果加以综合，即可想象出该建筑物的空间形状．窨井下铺三合土垫层，其上浇筑混凝土底板，底板之上为井身，有三根进出水管与井身相连，形成排水的通道及检修的空间，井身上砌井座，为空心四棱台．说明本章介绍了国家标准中规定的一些表达物体的方法．视图主要用于表达物体的外形．基本视图表达平行与基本投影面的外形；局部视图表达平行于基本投影面的局部外形；斜视图表达倾斜结构的外形．除应掌握各类视图的适用条件外，还应掌握它们的画法和标注方法．剖视图主要用于表达物体的外形．剖视图主要分为全剖视图、半剖视图和局部剖视图．每种剖视图可以采用不同的剖切方式：单一剖切面、两相交剖切平面（旋转剖视）、几个平行的剖切平面（阶梯剖视）、组合的剖切平面（复合剖视）．在需要用剖视图来表达形体时，要选择剖视图的种类和剖切方法．选择剖视图的种类时首先要判断物体只需表达内部形状，还是内外形状都需表达，然后再看物体的结构是否对称；而剖切方法是根据物体内部结构的分布情况来选择的．剖面图用来表达物体的断面形状．根据剖面图所画位置的不同分移出剖面和重合剖面．应注意剖视图和剖面图的区别，剖视图是体的投影，而剖面图是面的投影．其它表达方法：规定画法和简化画法也应了解．在掌握这些表达方法的基础上，还应学会灵活运用这些表达方法．在表达形体时，首先要分析物体的结构特点，从而把物体的结构完整、正确地表达出来．此外，应掌握剖视图和剖面图的标注内容和规律．对于剖面的标注要考虑剖面图是否对称，是否画在剖切符号的延长线上等，从而采取相应的标注．对于剖视图的标注应注意在什么情况下可以省略标注．通过本章的学习，如何灵活运用上述的表达方法，正确、清楚地表达物体的形状是学习本章的主要目的之一．学习本章的另一个主要目的是培养阅读剖视图和剖面图的能力．读图时，首先应看剖视图和剖面图名称，找出剖视图、剖面图的剖切位置、采用的是何种剖视、剖面，明确投影方向，弄清与视图间的投影关系．然后分析各个剖视图和剖面图所表达的重点是什么．读图时仍然采用形体分析法和线面分析法．读图顺序一般是：从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体形状．。
工程制图-视图、剖视图及断面图
任务一
读懂四通管零件的视图
一 基本视图 二 向视图 三 局部视图 四 斜视图
学习 目标
熟悉各种视图的画法，看懂各种视图。
学习目标
四通管零件的视图，如图6-1所示。任务Leabharlann 述一、基本视图相关知识
为了清晰地表达物体上、下、左、右、前、后等方向的形状，在原有的三个基本投 影面（图6-2）的基础上，再增加三个相对的基本投影面，构成了一个空间六面体。六 面体的六个面称为基本投影面。将物体置于空间六面体围成的空腔中，在三视图的基础 上，再从右向左投影，得到右视图;从下向上投影，得到仰视图;从后向前投影，得到后 视图，如图6-3所示，就得到:主视图、俯视图、左视图、右视图、仰视图、后视图，这 六个视图称为基本视图。
一、剖视图的概念
相关知识
1.剖视图的形成 假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部 分向投影面投影，并在剖切面剖到的部分画上剖面符号，这样所得的图形称为剖 视图，简称剖视。如图6-10所示。
一、剖视图的概念
相关知识
2.剖面区域的表示法 为了增强剖视图的表达效果，明辨虚实，通常要在剖切区域（即剖切面与物体接触 的部分）画出剖面符号。 剖面符号的作用，一是明显的区分切到与未切到的部分，增加剖视图的层次感;二 是便于识别相邻零件的形状结构及装配关系;三是区分材料的类别。 （1）金属材料的剖面符号 金属材料（已有规定的除外）的剖面符号使用通用剖 面线表示。通用剖面线与图形主要轮廓或与剖面区域的对称中心线成45°，向左或向右 倾斜，且间 距相等的细实线，如图6-11所示。
工程制图
视图、剖视图及断面图
项目导入
前面我们学习了用三视图表示物体的方法。在实际生产 中，机件的形状是多种多样的，仅用三个视图不足以完整清晰 地表达出机件的结构形状。因此，国家标准还规定了一些其他 表达方法，用来表达机件的外部形状、内部形状和断面形状等 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不能表达外形
解决办法：采用半剖视图
2.半剖视图
A—A
已表达清楚的 内形虚线不画
半剖视图注意点：
以对称线为 界，一半画成 视图，一半画 成剖视图。
2.1 半剖视图的应用
B
A－A B
适用范围： 内、外形都 需要表达，而形 A 状又基本对称时。
B－B A
2.2 半剖视图注意点：
⑴半个视图与半个剖视 图的分界线是点画线。
第三章 怎样识读视图、剖视图、剖面图
第一节 基本视图和其他视图的识读
第二节 剖视图的识读
第三节 剖面图的视读
第一节 基本视图和其他视图的识读
不同形状和结构的形成和投影关系，均可采用视图 来表达。图样中的视图有基本视图、斜视图、局部视 图和旋转视图四种
培训要求：熟悉各种视图、剖视图、剖面
图的表达方法简化画法。掌握识读各种视图、剖 视图和剖面图的方法
动画展示
三、断 面 图
1、断面图的概念
假想用剖切面将物体的某处切开，只画出该剖切面与物体接 触部分（断面区域）的图形。
断面图适用于肋、轮辐、键槽、孔、长杆件、型材。
注意：断面图与 剖视图的区别
局部视图是将物体的某一部分向基本投影 面投射所得的视图，局部视图不能独立存在。
B
B
注意事项：
A
一、 用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 二、局部视图可按基本视图的配 置形式配置，且可以省略标注； 也可按向视图的配置形式配置。
C
A
C
三、局部视图的范围用波浪 线表示。当表示的局部结构是完 整的且外轮廓封闭时，波浪线可 省略。
B
3.2 画局部剖视图时应注意的问题：
1. 波浪线不能与图上的其它图线重合。
错误
正确
2. 波浪线不能穿空而过，也不能超出视图的轮廓线。
×
×
×
×
×
2.1 波浪线是机件的断裂线，有实体的地方才画。
例1：将主视图画成局部剖视图
例2：将主、俯视图画成局部剖视图
例3：将主、俯视图画成局部剖视图
例4：将主、俯视图画成局部剖视图
1、 斜视图通常按向视图的配置形式配置和标注。
2、允许将斜视图转正配置，但需在斜视图上方标注旋转符号 ，并可注写旋转角度(<90º )。
3、常将物体倾斜部分画成局部视图。
例3：在指定的位置画出机件的斜视图A和局部视图P、B
动画展示
二、剖视图
假想用一剖 切平面将机件剖 开，移去剖切面 和观察者之间的 部分，将其余部 分向投影面投射 所得的图形，称 为剖视图，简称 剖视。在断面区 域内要求画上剖 面符号。
一、 基本视图
图3-1 基本视图的展开
1、 基本视图展开图
图3-2 六个基本视图及其配置
例1：根据三视图画仰视图
2. 向视图
• 向视图是可自由配置的视图。 • 在实际设计绘图过程中，因专业需要和图形布局，往往不能同时将六个基 本视图都画在同一张图纸上，或不能按图3-2的形式配置视图，此时可按向 视图配置视图。 • 配置向视图时，应在向视图上方用大写拉丁字母标出视图名称“×”，在相 应的视图附近用箭头指明投射方向，并标注相同的字母，如图3-3所示。 • 配置向视图时应该注意： • (1) 向视图的视图名称“×”为大写拉丁字母，无论是箭头旁的字母，还 是视图上方的字母，均应与正常的读图方向一致，以便于识别。 • (2) 由于向视图是基本视图的另一种配置形式，所以表示投射方向的箭头 应尽可能配置在主视图上。
B－B
A
A
3.1 局部剖视图适用范围：
局部剖视图是一种较灵活的表示方法，适 用范围较广。 1. 只有局部内形需要剖切表示时。 2. 实心杆上有孔、槽时，应采用局部剖视。
3. 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
4. 当机件的内外形都较复杂，而图形 又不对称时。
B B－B
⑵在半个剖视图中已表 达清楚的内形在另半个视 图中其虚线可省略，但应 画出孔或槽的中心线。 ⑶半剖视图的标注与全 剖视图相同。
例1：将机件的主视图改画成半剖视图，并标注剖切平面置
例3：将机件的主视图改画成半剖视图，并标注剖切平面置
3.局部剖视图
B
A－A B
用剖切平面局 部地剖开物体所得 的剖视图。局部剖 视部分与视图部分 用波浪线分界。
2、1 向视图的表示形式
图3-3 向视图及其标注
向视图——可自由配置的视图
向
C
F
按基本位置配置
自由配置
向视图的标注：1、一般在主视图附近用带字母的箭头指明投 射方向;2、并在向视图的上方标注相同的字母;3、后视图在左、 右视图上标箭头。
3、局部视图
例2:已知主、俯视图，画出A、B的局部视图
4、斜视图
A V
当物体的表面与基本投影面成倾斜位置 时，其投影不反映实形。
1、增设一个与倾斜 表面平行的辅助 投影。 2、 将倾斜部分向 辅助投影面投射。
斜视图是将物体向不 平行于基本投影面的辅助 平面投射所得的视图。
斜视图的画法
A
A A
A45º
画斜视图的注意事项：
1、剖视 图的画法
1.1 剖切面及剖切位置的确定 2.2想象哪部分被移走了？剖面区域的形状？余下部分哪些在投影时可看到？ 3.3用粗实线画出剖面区域和剖切面后的可见轮廓线,并按规定在剖面区域内 画上表示材料的剖面符。
2、剖视图的画法注意点:
1.确定剖切面的位置。 2、画剖切符号。
3、将主视图画成剖视图。 4、 画剖面符号。
三、剖视图的种类及适用条件
1.全剖视图
用剖切平面完全地剖开物 体所得的剖视图。
A－A
适用范围：
外形较简单， 内形较复杂，而图形 A 又不对称时。 A
例1:将主视图画成全剖视图
例2:将主视图改成全剖视图，并画出剖切线的位置
例3:将主视图画成全剖视图
例4:将主视图画成全剖视图
A—A
A
A
存在什么问题？
A-A
A
A
2、画剖视图的注意事项
1. 剖切平面的选择：通过机件的对称面或轴线 且平行或垂直于投影面。 2. 剖切是一种假想，其它视图仍应完整画出， 并可再取剖视。
3、剖视图的标注
A－A
A
A
标注内容：
1、 剖切位置与投影方向：用剖切符号（线宽=1-1.5b的断开粗实线，带字母）表 示剖切平面的起、迄和转折位置；而在起、迄处画出箭头表示投射方向。 2、剖视图的名称：在剖视图的上方，用与剖切位置相同的字母标出剖视图的名称 “x-x”。
