填充墙砌体——拉结筋、构造柱、系梁、过梁钢筋设置做法1、施工洞口过梁、拉结筋设置工艺说明：1.本节用于施工洞口墙体的构造做法，以宽度1200mm洞口为倒说明.2.施工洞口砌体应做成“阳槎”，顶部设置过梁，过梁按照洞口宽度选择过梁截面尺寸及配筋，拉结筋按照间距不大于600mm设置。
3.洞口高度不应超过2000mm,高度≥200mm的洞口按照门洞要求设置过梁及构造柱。
2、转角柱拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置，其中L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
3、丁字墙处拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置。
其中，L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
4、十字形墙拉结筋设置（不设构造柱）工艺说明:1.本节用于不设构造柱的十字形墙体拉结筋的构造做法。
2.十字形墙拉结筋构造做法，在拉结筋设置时，十字交叉点不应叠放设置，应交错砌于上下两皮砖缝中。
5、框架柱、剪力墙上拉结筋、系梁、过梁钢筋植筋留置做法工艺说明:1.本节用于预留拉结筋、连系梁、过梁钢筋采用化学植筋时的留置做法。
墙压筋、过梁及构造柱植筋方案
墙压筋、过梁及构造柱植筋方案
一、概况说明
1清华苑19#楼内外围护墙墙拉筋、部分过梁、阳台隔板和构造柱钢筋采用植筋。
二、工艺流程
施工准备→定位放线→钻孔、除渣清孔→钢筋处理→灌入锚固胶→插筋→抗拉拔检测试验
1、施工准备：搭设脚手架，满足植筋工作面的需要。
准备好钢筋和锚固胶。
2、定位放线：根据设计图纸上钢筋直径、规格、型号、间距计算钻孔的大小、孔深和数量，并在施工面划定钻孔位置，按图纸钢筋数量在基面布孔，且记钻孔应避开柱钢筋。
3、钻孔：根据已定位孔径，用电锤钻孔，Φ6.5的钢筋钻孔用Φ8钻头，深度80mm；Φ8用Φ10钻头深度100mm；Φ12用Φ14钻头深度120mm要求一次钻到深度。
4、清孔：钻孔后先用钢丝束进行清孔，然后再用风机柔管伸入孔内吹净孔内灰尘。
5、钢筋：按规范和设计要求制作预埋的墙拉筋、过梁和构造柱钢筋。
6、灌胶：将锚固胶灌入孔内，以孔径填满和孔口溢出锚固胶为止。
要在插入钢筋周围涂上锚固胶。
7、插筋：将涂胶的钢筋插入锚孔，把挤出的胶清理干净。
8、24小时可进行拉拔试验，试验合格后可大面积展开施工。
构造柱、过梁钢筋隐蔽
1.1.5隐蔽
工程名称
新疆广汇雅山·卧龙山庄12#楼
建设单位
新疆广汇房地产开发有限公司
施工单位
新疆龙坤建筑安装工程有限公司
监理单位
北京精正兴工程建设监理公司新疆分公司
验收部位
六层构造柱
验收日期
图号
见下
隐
蔽
检
查
内
容
1.本工程按图2010-AC13-05-TY（结构设计总说明）施工。
2.填充墙构造柱主筋为4φ12，箍筋φ6@1梁按图集03G322及结构总说明施工。
4.填充墙构造柱、过梁钢筋保护层厚度为20mm。
5.填充墙构造柱、过梁采用C25自拌砼浇筑。
6.钢筋绑扎、型号规格、数量、搭接及锚固长度符合设计及规范要求。
7.经自检，本部位符合要求。
监理单位
监理工程师（建设单位项目负责人）2010年月日
施工单位
项目经理
项目技术负责人
施工员
质量检查员
隐蔽工程验收记录
1.1.5隐蔽
工程名称
新疆广汇雅山·卧龙山庄3#楼
建设单位
新疆广汇房地产开发有限公司
施工单位
新疆龙坤建筑安装工程有限公司
监理单位
北京精正兴工程建设监理有限公司新疆分公司
验收部位
七层填充墙配筋砌体
验收日期
图号
详见下
隐
蔽
检
查
内
容
1.本工程按图2010-AC13-05-TY施工
2.填充墙采用M5.0混合砂浆砌筑。
3.沿墙高每300mm通长设置2φ6.5拉结筋；拉结筋锚入柱内200mm。
4.拉结筋采用植筋方式锚入暗柱。
5.钢筋型号规格、数量、搭接及锚固长度符合设计及规范要求。

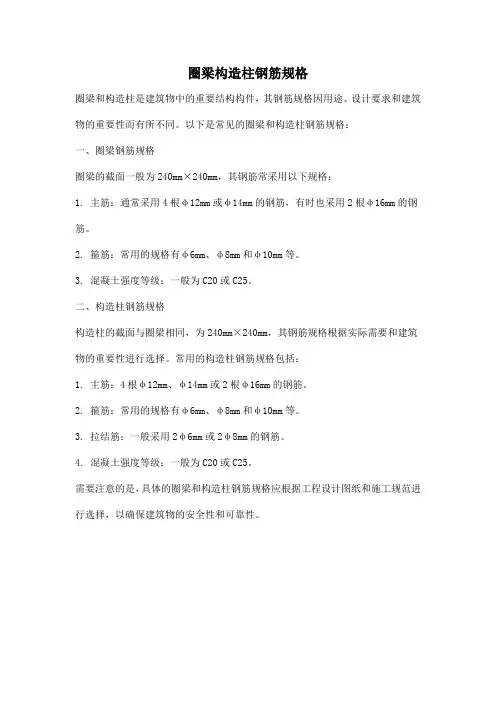

圈梁构造柱钢筋规格
圈梁构造柱钢筋规格
圈梁和构造柱是建筑物中的重要结构构件，其钢筋规格因用途、设计要求和建筑物的重要性而有所不同。
以下是常见的圈梁和构造柱钢筋规格：
一、圈梁钢筋规格
圈梁的截面一般为240mm×240mm，其钢筋常采用以下规格：
1. 主筋：通常采用4根φ12mm或φ14mm的钢筋，有时也采用2根φ16mm的钢筋。
2. 箍筋：常用的规格有φ6mm、φ8mm和φ10mm等。
3. 混凝土强度等级：一般为C20或C25。
二、构造柱钢筋规格
构造柱的截面与圈梁相同，为240mm×240mm，其钢筋规格根据实际需要和建筑物的重要性进行选择。
常用的构造柱钢筋规格包括：
1. 主筋：4根φ12mm、φ14mm或2根φ16mm的钢筋。
2. 箍筋：常用的规格有φ6mm、φ8mm和φ10mm等。
3. 拉结筋：一般采用2φ6mm或2φ8mm的钢筋。
4. 混凝土强度等级：一般为C20或C25。
需要注意的是，具体的圈梁和构造柱钢筋规格应根据工程设计图纸和施工规范进行选择，以确保建筑物的安全性和可靠性。
构造柱压顶圈梁过梁设计及验收规范整理
构造柱压顶圈梁过梁设计及验收规范整理柱压顶圈梁是建筑结构中常用的梁设计形式，它的设计及验收规范很
重要。
下面整理了柱压顶圈梁的设计及验收规范，主要包括钢筋构造、混
凝土构造、设计计算、验收要求等方面。
一、钢筋构造
1.钢筋材料：采用符合国家标准的钢筋材料，确保强度、韧性和可靠性。
2.钢筋直径和布置：根据设计要求确定钢筋直径和布置间距，确保梁
的受力性能。
3.钢筋连接：采用符合国家标准的连接方式和连接件，确保钢筋之间
的连接牢固可靠。
二、混凝土构造
1.混凝土材料：采用符合国家标准的混凝土材料，包括水泥、骨料、
砂和添加剂等。
2.混凝土配合比：根据设计要求确定混凝土的配合比，确保混凝土的
强度和耐久性。
3.混凝土施工工艺：采用符合国家标准的施工工艺和要求，包括浇筑、振捣、养护等。
三、设计计算
1.荷载计算：根据设计要求，对柱压顶圈梁受到的加载进行计算，包
括常规和临时荷载。
2.强度计算：根据混凝土和钢筋的强度，计算梁的强度，确保梁在服
役状态下不发生破坏。
3.稳定计算：根据柱压顶圈梁的几何形状和受力特点，进行稳定计算，确保梁的稳定性。
四、验收要求
1.钢筋验收：对钢筋的直径、长度、弯曲度和连接进行验收，确保钢
筋符合设计要求。
2.混凝土验收：对混凝土的配合比、坍落度、抗压强度进行验收，确
保混凝土质量良好。
3.结构验收：对柱压顶圈梁的尺寸、形状、连接等进行验收，确保梁
的结构完整。
构造柱、圈梁、过梁的混凝土浇筑
工程名称：交底项目：构造柱、圈梁、过梁、设备基础等零星砼交底内容：一、施工准备1．材料及主要机具：1)C20商品混凝土2．作业条件：1)混凝土配合比经试验室确定，配合比通知单与现场使用材料相符，2)模板牢固、稳定、标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
3)钢筋办完隐检手续。
4)构造柱、圈梁槎处的松散混凝土和砂浆应剔除，模板内杂物要清理干净。
5)常温时，混凝土浇潢前，砖墙，木模应提前适量浇水湿润，但不得积水。
三、操作工艺1．工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护2．混凝土搅拌：1)混凝土坍落度，一般控制在5~7cm，每台班应测两次。
3．混凝土运输：1)混凝土自搅拌机卸出后，应及时用翻斗车、手推车或吊斗运至浇筑地点，运送混凝土时，应防止水泥浆流失。
若有离析现象，应在浇筑地点进行人工二次拌合。
2)混凝土以搅拌机卸出后到浇筑完毕的延续时间，当混凝土为C30，及其以下，气温高于25℃时不得大于90min。
4．混凝土浇筑、振捣：1)构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。
2)浇筑方法：用塔吊吊斗供料是，应先将吊斗降至距铁盘50~60cm处，将混凝土卸在铁盘上，再用铁锹灌入模内，不应吊斗直接将混凝土卸入模内。
3)浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣，一般浇筑高度不宜大于2m，如能确保浇筑密实，亦可每一层浇筑。
4)混凝土振捣：振捣构造柱时，振捣棒尽量靠近内墙插入。
振捣圈梁混凝土时，振捣棒民混凝土面应成斜角，斜面向振捣。
振捣板缝混凝土时，应选用 30mm小型振捣棒。
振捣层厚度不应超过振捣棒的1.25倍。
5)浇筑混凝土时，应注意保护钢筋位置及外砖墙、外墙板的防水构造，不使其损害，专人检查模板、钢筋是否变形，移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。
构造柱、过梁、压顶钢筋
交底部门及人
年月日
技术交底记录
工程名称
共享家园18#楼、47#楼
分部（项）或构件名称
构造柱、过梁、压顶模板
内容：
一、要求：
1、卫生间、厨房、阳台四周墙下，采用C20现浇素砼浇筑200㎜高与墙厚的墙垫，待强度达到50%后砌筑上部墙体。
2、墙体大于300㎜的预留洞及部分门窗过梁采用预制（洞口尺寸+500㎜）砼标号为C20。配筋如下：
技术交底记录
工程名称
共享家园18#楼、47#楼
分部（项）或构件名称
构造柱、过梁、压顶钢筋
内容：
一、要求：1、卫生间、厨房、阳台四周墙下，采用C20现浇素砼浇筑200㎜高与墙厚的墙垫，待强度达到50%后砌筑上部墙体。2、墙体大于300㎜的预留洞及部分门窗过梁采用预制（洞口尺寸+500㎜）砼标号为C20。配筋如下：
7.安装预制过梁时，其标高，位置及型号必须准确，上下面放置正确，坐灰饱满，采用1：2.5的水泥砂浆坐浆。过梁安装时两端支承点的长度一致。每侧250㎜
过梁截面尺寸配筋
梁长度
≤1200
≤1500
≤1800
≤2400
梁高
120
150
180
240
上筋
2Φ8
2Φ8
2Φ8
2Φ10
下筋
2Φ12
2Φ12
2Φ14
பைடு நூலகம்2Φ16
150
180
240
上筋
2Φ8
2Φ8
2Φ8
2Φ10
下筋
2Φ12
2Φ12
2Φ14
2Φ16
接受部门及交底人
交底部门及人
年月日
二次结构施工算量要点(砌体、过梁、构造柱、腰梁、止水梁)
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
构造柱、圈过梁及女儿墙施工要求
构造柱、圈过梁及女儿墙施工要求1. 构造柱及拉结筋布置A. 砌体墙的端部(无混凝土墙、柱时)及转角、丁字接头、门两侧处,必须设置构造柱及拉结筋，且墙上相邻构造柱间距于不大于4m，当墙长≥8m或层高2倍时,需每隔4m加设一根构造柱。
凡与砌体墙相连的剪力墙或柱边,应沿墙或柱高每隔600(轻质砌块)植入2根二级6拉结筋,拉结筋植入剪力墙或柱内90mm。
拉结筋伸出剪力墙或柱边的长度为沿砌体墙全长贯通。
拉结筋位于砌筑墙内端应设弯钩。
B．构造柱及拉结筋做法：如下在砌筑前，先根据设计图纸将构造柱等位置进行弹线，并把构造柱插筋处理顺直。
砌墙时，与构造柱连接处墙体砌成马牙槎，马牙槎长度为100mm，见下图马牙槎大样图砌筑时，从每层构造柱脚开始，砌马牙槎应先退后进，以保证构造柱脚为大断面。
构造柱的竖向受力钢筋，绑扎前必须作除锈、调直处理。
构造柱的竖向受力钢筋需接长时，采用绑扎接头，其搭接长度为35d。
在逐层安装模板时，必须根据构造柱轴线位置校正钢筋，绑扎牢固。
构造柱的钢筋保护层厚度为20mm。
在浇筑构造柱砼之前，必须将砖墙和模板浇水湿润，并将模板内的砂浆残块、砖渣等杂物清理干净。
2.过梁、圈梁A.砌块墙体上的门窗洞口过梁采用C20混凝土,梁宽同墙厚,梁长为洞口宽度+600。
做法见图1，对于柱边或剪力墙边的现浇过梁,施工柱子或剪力墙时应在现浇过梁处由柱内或剪力墙内预留伸出钢筋,做法见下图2。
图1图2B. 墙高≥4m的190轻质砌块墙以及高度≥3m的90轻质砌块墙, 应在墙半高处或门窗洞顶设置与柱连接且沿墙通长贯通的钢筋混凝土圈梁一道，圈梁纵筋应与柱墙中之预留钢筋搭接或焊接。
圈梁采用C20混凝土,圈梁宽同墙厚,配筋详见下图。
B. 不砌到楼板、梁底的砌体须设压顶,做法见下图。
构造柱过梁设置要求
构造柱过梁设置要求柱过梁结构是建筑中常见的一种结构形式，通常应用于屋顶、桥梁、层板等建筑元素的设计中。
为保证柱过梁结构的施工质量和使用安全，以下为您介绍构造柱过梁设置的要求。
第一，柱的位置应合理。
在柱过梁结构中，柱是承受荷载的主要支撑点，因此柱的位置要经过合理的计算和选取，以满足结构的承载和稳定需求。
柱的位置应该在建筑平面图中按照合理距离和几何规律分布，并应关注柱的布置对建筑空间及外观造型的影响。
第二，柱的选材应考虑结构通力性。
柱过梁结构中，柱起着支撑和承载荷载的作用，因此柱应选用质量好、强度高、耐久性强的材料。
常见的柱材料有混凝土、钢筋混凝土、钢材、木材等，具体选用的材料应考虑到结构受力状况、建筑类型及施工难易程度等因素。
第三，梁的选材应充分考虑承力性能。
梁是柱过梁结构中的横向承载构件，其选材应考虑梁的长度、截面形状、荷载等因素，以满足结构稳定和承载的需求。
梁的选材有钢材、钢筋混凝土、木材等，需要根据实际需求选用适当的材料。
第四，柱头和梁底的设置应符合规范。
柱头和梁底事关结构的整体稳定性和安全性，其设置必须符合规范，并严格按照施工图纸要求施工。
柱头应留有预留伸缩缝或预留空间，以便于柱的伸缩和调整。
梁底也应根据实际需要设置预留伸缩缝，以确保梁的变形和位移可以得到合理的调节和控制。
第五，柱钢筋的混凝土保护层应符合规定。
在柱过梁结构中，钢筋起着承载荷载的重要作用，钢筋混凝土的施工质量对于整个结构的安全稳定是至关重要的。
在柱结构的施工过程中，必须按照规矩规定进行加固和保护，确保柱的混凝土保护层符合规定要求。
综上所述，柱过梁结构的施工涉及到多个方面的技术细节，必须由专业化的施工团队进行精细施工和全面检查，以确保结构的高质量和安全性能。
过梁和构造柱钢筋的搭接
过梁和构造柱钢筋的搭接
过梁和构造柱钢筋的搭接是钢筋混凝土结构中常见的施工技术。
在搭接时，必须确保钢筋的延展性、连接性和承载力。
过梁的钢筋搭接应符合以下要求：搭接长度不应小于20倍钢筋的直径，搭接部位应平滑不得有明显裂缝、麻面等不良情况。
搭接接头处应设置夹板和间隔钢筋以保证搭接部位的强度。
在搭接时，需严格控制钢筋的位置和垂直度，保证钢筋纵向的一致性。
构造柱的钢筋搭接应注意以下几点：搭接部位应设置加劲筋或加劲柱以增强搭接部位的承载力；钢筋的搭接长度不应小于40倍钢筋的直径；在搭接时，需保持搭接接头的对称性和中心位置，同时弯曲钢筋时应符合规范要求，避免额外的弯曲因素导致搭接部位的弱化。
通过合理的施工措施和规范的搭接方法，可以保证过梁和构造柱钢筋的搭接质量，提高结构的承载能力和安全性。
圈梁、过梁、构造柱 飘窗
1、圈梁、过梁、还有构造柱的解释：在砖混房屋结构中，为了增加房屋的抗震性和整体性，在纵墙、横墙体的交接处，或者在墙体的转角处设置了混凝土柱子，这种柱子是按照构造要求来设置，一般情况下构造柱的截面尺寸与墙的厚度一样。
构造柱还要设置拉接钢筋深入墙体里面。
圈梁是设置在楼层高度处的整体现浇的钢筋混凝土梁，其截面大小和墙体的宽度一样。
圈梁要形成封闭，圈梁是处于楼板之下，也就是说楼板是搁置在圈梁上的。
过梁是设置在门窗洞口处的梁。
由于门窗洞口上有墙体，但是由于开了洞，所以要设置一根过梁来承担洞口上方的墙体重量。
你可以仔细观察门窗洞口就知道了哈。
总之，圈梁、构造柱和过梁都是增加砖混房屋的抗震性和整体性。
这三者一起就形成类似于框架，可以在很大程度上抗震。
2、圈梁在墙体的中部或上部，过梁在门窗、或墙洞顶，构造柱，先砌墙后浇注的柱。
3、简单说：过梁就是门窗洞口上的梁，构造柱就是要求有马牙槎的，圈梁就是墙上满布的梁。
4、1、砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
因为圈梁是连续围合的梁所以叫做圈梁。
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。
2、过梁主要用在砖混结构的建筑中。
一般位于洞口的上方，用来承载洞口上面的荷载，并把它们传递给墙体，承重墙上面的过梁还承受楼板压力。
构造柱、过梁钢筋绑扎
筋随意放在脚手架上；
8.严禁从上往下方抛扔或从低处向高处投掷物料；
9.绑扎钢筋的绑丝头，应弯回至骨架内侧，暂停绑扎时，应检查所绑扎的钢筋或骨架，
确认连接牢固后方可离开现场；
10.阴雨天气停止高处作业；
审批人
交底人
接受交底人
取最大值
排距
±5
保护层
厚度
基础
±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线置
5
钢尺检查
水平高差
+3，0
钢尺和塞尺检查
四、安全措施及防护要求：
1.进入施工现场必须正确戴安全帽；
2.在高处绑扎钢筋时候，必须系好安全带，且要高挂低用；
口孜东矿单身宿舍楼（四）
分项工程（检验批）
主体结构
交底部位
构造柱、过梁钢筋绑扎
交底日期
交底提要：一、施工方法；二、关键部位做法；三、规范要求；四、工艺标准；五、检验方法；六、安全措施及防护要求；七、成品保护；八、环境保护
交底内容：
项目
允许偏差
（mm）
检验方法
受力
钢筋
间距
±10
钢尺量两端、中间各一点，
注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录
工程名称
口孜东矿单身宿舍楼（四）
分项工程（检验批）
主体结构
交底部位
构造柱、过梁钢筋绑扎
构造柱、腰梁、过梁钢筋绑扎
＋3， －0
6
受力筋保护层
±5
尺量检查
6．成品保护
（1）构造柱，过梁钢筋如采用预制骨架时，应在指定地点垫平码放整齐。
（2）往楼层上吊运钢筋时，应清理好存放点，以免变形。
（3）不得踩踏已绑好的钢筋，绑腰梁、过梁钢筋时不得将梁底砖碰松动。
7．应注意的质量问题。
（1）钢筋变形：钢筋骨架绑扎时应注意绑扣方法，宜用部分反十字扣或套扣绑扎，不得全绑一面顺扣。
3．作业条件
(1)按施工平面图规定的位置平整好场地，按不同规格型号垫好堆放。
（2）进场钢筋应对照设计图纸和配料单，详细核对其型号、尺寸、数量、钢号、对焊的接焊质量。
（3）弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
4．操作工艺
(1)构造柱钢筋绑扎：
工艺流程：
整理植筋甩头→绑扎构造柱钢筋骨架→绑扎箍筋(专业配合)
1）钢筋的绑扎、缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
2）弯钩的朝向正确。绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值。
3）用I级钢筋或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度均应符合设计要求和施工规范的规定。
4）对焊接头无横向裂纹和烧伤，焊包均匀，接头处弯折不大于4度，轴线位移不大于0．1ｄ且不大于2ｍｍ。电弧焊接头、焊缝表面平整，无凹陷、焊瘤、接头处无裂纹、气孔、夹渣及咬边。接头处不大于4度，轴线位移不大于0．1ｄ，且不大于3ｍｍ，焊接厚不大于0．05ｄ，宽不小于0．1ｄ，长不小于0．5ｄ 。
1）绑扎钢筋骨架：
A．先将两根竖向受力筋平放在绑扎架上，画箍筋间距。
B．根据画线位置，将箍筋套在受力筋上逐个绑扎；要预留出搭接部位的长度。为防止骨架变形宜采用反十字扣或套扣绑扎。注意箍筋搭接处，沿受力钢筋方向错开绑扎。
构造柱、压顶、圈梁、过梁设计及验收规范整理
一、中南地区建筑标准设计：1、设计依据：2、过梁：门窗过梁设计说明：1）本门窗过梁设计使用于非抗震设防地区和抗震设防烈度为6、7、8度地区的假期混凝土砌块填充墙体门窗洞口过梁。
2）过梁断面形式为矩形，梁宽同常用墙厚100、150、200三种。
过梁净跨Ln=800~3000mm，过梁上面砌体高度600、1200二种。
3）材料自重标准：钢筋混凝土25KN/m3，加气混凝土砌体8.4KN/m3，（按B06级干密度600Kg/m3×1.4考虑），墙体双面抹灰1.0KN/㎡。
4）墙体荷载：当墙厚100时，按过梁上墙体高度hw=600或1200均布荷载采用；当墙厚为150或200，过梁上墙体高度hw≥净跨Ln/2时，按高度为Ln/2墙体均布荷载采用；当过梁上墙体高度hw<净跨Ln/2时，按时间墙体高度均布荷载采用。
5）设计系数：安全系数二级，重要系数r0=1.0，永久荷载分项系数rG=1.35，弯矩计算跨度Lo=1.05Ln。
6）混凝土等级强度C20，混凝土保护层厚度25mm。
7）安装预制过梁时，支座处先浇水，水侵入砌块8~10mm后，铺15厚1:2.5水泥砂浆。
8）过梁一端为混凝土墙或柱时，预埋钢筋伸入柱内200mm，或柱内预埋钢板，后与钢筋焊接。
9）其他以中南标03ZG313《钢筋混凝土过梁》选用。
钢筋混凝土门窗过梁表蒸压加气混凝土建筑应用技术规程（行业标准JGJ/T17-2008）：本规范适用于在抗震设防烈度为6~8度的地震区及非地震区施工，强度等级为A2.5级以上的蒸压加气混凝土砌块，强度等级为A3.5级以上的蒸压二、加气混凝土配筋板材的设计、施工与质量验收。
（行标中编号）1、在下列情况下不得采用加气混凝土制品：（3.0.3）1）建筑物防潮层以下的外墙；2）长期处于浸水和化学侵蚀的环境；3）承重制品表面温度经常处于80°C以上的部位。
2、加气混凝土制品砌筑或安装时的含水率宜小于30%（3.0.4）3、加气混凝土砌块应采用专用砂浆砌筑。
钢筋混凝土构造柱及过梁施工方案
XX购物中心结变字第18号施工方案一、概述根据XX购物中心结变字第18号变更图，结构采用钢筋混凝土构造柱及过梁，构造柱截面为矩形截面（200*300mm）。
构造柱起自结构地面（柱基础底标高为-5.5m），构造柱与过梁连接，过梁在门上，门高度：2.1米，梁底标高-3.4m二、主要项目施工方法及质量保证措施(一)墙体拆除1、施工前，砖墙及附近区域洒适量水，减少灰尘对环境的污染，做到文明施工。
2、根据施工现场的实际情况，墙体拆除采用人工拆除（用一些简单工具，如锤子、撬棍、铁锹、瓦刀等）的方法施工。
拆除时，自上而下，不许用推到或拉倒方法拆除。
3、拆除时，将墙体划分段拆除，用脚手架，脚手架要有专人看护，自上而下，分层次拆除。
4、拆除时，应顺序进行，禁止胡乱拆除。
当拆除某一部分的时候应防止其它部分倒塌，两边应做模板木方加固。
施工人员要站在稳固的平台上，禁止站在柱、墙截面上作业。
5、拆除完后，建筑垃圾要求外运，然后现场清洁干净。
（二）、安全保证措施1、施工现场必须有技术人员统一指挥，严格遵循拆除方法和拆除程序。
2、拆除现场施工人员，必须取得资格证方可施工。
3、施工人员进入施工现场，必须戴安全帽，扣紧帽带；拆除作业时必须系安全带、安全带应高挂低用，挂点牢靠。
严禁酒后从事作业。
4、施工现场必须设置醒目的警示标志，采取警戒措施派专人负责。
非工作人员不得随意进入施工现场。
5、拆除时，应顺序进行，禁止胡乱拆除。
当拆除某一部分的时候应防止其它部分倒塌。
6、拆除工程完成后，必须有验收手续，达到工完、料清、场地净，并确保周围环境整洁和相邻建筑、管线的安全。
7、拆除工程受自然气候、环境影响较大，密切注意，防患与未然。
每个工作日结束后，工程技术人员必须去现场检查，确认拆除物是否用加固，作到安全无隐患。
（二）钢筋工程因框架柱、梁、砌体施工完毕后进行添加构造柱、圈梁施工，因此构造柱钢筋与板连接采用钻孔植筋法。
1、植筋施工工艺方法要点（1）施工原理在钢筋混凝土结构上钻出孔洞，注入胶粘剂，植入钢筋，待其固化后即完成植筋，犹如原有结构中的预埋钢筋，能使所植钢筋的技术性能得以充分利用。
二次结构构造柱、圈梁钢筋绑扎技术交底
交底内容：一、施工准备1、材料及机具准备8、12钢筋，扎丝。
1.2 钢筋保护层垫块。
1.3 钢筋钩子、小撬棍、粉笔、钢尺。
2 作业准备2.1 已弹好标高控制线及构造柱外皮控制线。
2.2 圈梁模板已支设完毕，并已通过检查。
二、构造柱、圈梁钢筋钢筋绑扎及施工工艺1工艺流程修整底层伸出的构造柱预留钢筋→将柱子箍筋叠放在预留钢筋上→绑扎构造柱竖向钢筋→在柱子竖向钢筋上标识箍筋间距→按标识的间距将箍筋从上到下与柱子竖向钢筋绑扎2 钢筋绑扎2.2先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
2.3根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时。
应填写“分项工程名称”栏，其他技术交底可不写。
2、当做分项工程施工技术交底时。
应填写“分项工程名称”栏，其他技术交底可不写。
交底内容：2.6构造柱上下端钢筋连接：下端与预留钢筋搭接，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
底层构造柱无基础圈梁时，埋设在柱根部混凝土基础内，上端钢筋植入顶板、梁内，植入长度为19d。
2.7 对于底板上遗漏预留的钢筋也通过植筋的方法来锚固。
2.8安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。
骨架调整后，可以绑根部加密区箍筋。
构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
在砌砖墙大马牙槎时，沿墙高每400mm埋设两根6水平通常拉结筋，与构造柱钢筋绑扎连接。
2.9砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
3、非承重墙的拉筋3.1 框架柱、混凝土墙应根据建筑平面图中隔墙位置，沿柱、混凝土墙高度每隔500mm设置28拉筋,拉筋沿墙全长贯通。
构造柱圈梁过梁审计要点
构造柱、圈梁、过梁审计要点一、构造柱的2个审计要点1、[争议点］构造柱按照图纸要求设置，软件自动生成，布置位置存在不确定性，如何避免布置上的争议在实际施工中，构造柱的实际布置，由于设计图纸只给出了固定构造柱布置方案，如参考《砌体填充墙结构构造》（12G614-1)或者直接给定填充墙长度超过5m,或超过层高2倍时，填充墙无约束的端部，电梯井四角、内外墙不同材质交界处、入户门和大于2m的洞口边等。
这就给出了现场不确定性。
实际操作时建议现场使用经项目确认的构造柱平面布置图，来进行深化布置，并且双方签字盖章落实，以达成项目组精细化设计，这样既能节约建造成本，又能避免结算争议。
2、[官方依据］门窗洞口是否设置构造柱，依据是什么门窗洞口是否设置构造柱，首先要看图纸设计依据。
在设计总说明里，会对构造柱的设置做明确的约定，但构造柱的设置并不是多宽的门窗洞口都需要设置，一般情况下在门洞口大于2. 1m的时候才会设置，设置规范在图纸未做详尽说明时可参见《砌体结构设计规范》（GB5003-2011),具体设置如上所说，应结合强制性标准和实际现场布置图。
二、圈过梁的2个审计要点1、[审计点］过梁采用现浇过梁还是预制过梁需要仔细阅读图纸是否有预制过梁，如果图纸标明存在，一定要区分预制过梁和现浇过梁，两种梁综合单价是不一致的。
一般情况下，根据施工方便与否选用，大于2m的洞口过梁现浇，小于2m的过梁预制。
因为洞口过大预制过梁太重，在安装过程中不方便，会带来安全隐患。
此为施工经验论，重点还需仔细分析图纸。
2、[争议点］圈过梁的布置中的争议点分析图纸，并明确过梁的布置位置，在土建门窗洞口布置完毕之后，还要对安装图纸进行分析，是否有预留洞口，此处审计时漏算较多。
同时对过梁布置进行成本分析，分析过梁和此处砌体墙单方价格，在布置过梁的时候，砌体墙的工程量会相应减少，分析如何做到利益最大化，在此处也是一个审计要点。
三、二次结构措施项中的4个审计要点1、[审计点］首先分析一下为什么存在超高模板在模板支撑高度超多3. 6m的时候，为了增加模板的稳定性和可靠性，在顶部增加模板斜撑或者顶托。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底
1．1．6．2交底110602
工程名称奎屯职工集资住房居安园二区4＃楼交底时间2013年6月日
施工单位乌鲁木齐鑫天方建筑工程有限公司工种钢筋工
交底内容：1-3过粱、止水台、构造柱
一、主要材料和机具：
1、主要材料
钢筋：应有出厂合格证，按规定作力学性能复试，当加了过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
1）铁丝；可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
2）控制混凝土保护层用的砂浆垫块、塑料卡。
2、工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
二、作业条件
⑴钢筋进场具有出厂证明、复试报告，经钢筋厂加工好的钢筋进场，钢筋除锈，并按规格、使用部位、编号分别加垫木堆放好。
⑵做好抄平放线工作，弹好水平标高线，墙、柱、梁部位外皮尺寸线。
⑶根据弹好的外皮尺寸线，检查钢筋的位置、数量、长度，符合要求。
三、施工工艺
1工艺流程：
预制构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→
安装构造柱钢筋骨架→绑扎搭接部位箍筋
2预制构造柱钢筋骨架：
2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
2.2 根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
2.3 穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
2.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
3、修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部砼座内。
1）安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。
骨架调整后，可以绑根部加密区箍筋。
2）绑扎搭接部位钢筋：
2.1构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
基础圈梁钢筋绑扎：
（1）工艺流程：画钢筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋
（2）支完圈梁模板并做完预检，即可绑扎圈梁钢筋。
（3）圈梁与构造柱钢筋交叉处，圈梁钢筋放在受力钢筋内侧。
圈梁钢筋在构造柱部位搭接时，伸入构造柱内15cm。
（4）圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度为15cm。
（5）圈梁钢筋绑完后，加大理石垫块，以控制受力钢筋的保护层。
四质量标准
4.1 保证项目：
4.1.1 钢筋的品种和质量必须符合设计要求和有关标准的规定，进口钢筋焊接前必须进行化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂合格证和试验报告单。
4.1.2 钢筋表面应保持清洁，带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋，严禁按原规格使用。
4.2基本项目：
4.2.1钢筋的绑扎、缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
4.2.2 弯钩朝向正确，绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值。
4.2.3 用Ⅰ级钢或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度，均应符合设计要求和施工规范的规定。
五、成品保护
1、柱子钢筋不准踩踏。
2、绑好钢筋时禁止碰动预埋件及洞口模板。
3、模板内涂刷隔离剂时不要污染钢筋。
4、安装电线管，暖卫管线或其他设施时，不得任意切断和移动钢筋。
六、应注意的安全问题：
1、运送钢筋时，注意起、落、转一至，注意周围的安全。
2、夜间施工时，临时用电派专人解决，不得私接、移动线路。
技术负责人专业工长接受交底人。
