电梯5342调试说明书
电梯调试服务器使用方法
服务器使用和参数说明目录第一章调试工具使用说明 (3)第二章故障诊断及对策 (24)第一章调试工具使用说明1.1 服务器外观及按键示意图服务器是一个小型终端设备,电梯调试、状态监控、信号检测都可以通过服务器来实现。
服务器所有的参数设置及状态监控，都在4个子菜单下面：1—SYSTEM 电梯的逻辑控制菜单2—TOOLS 一些其它的工具菜单3—DRIVE 变频驱动菜单4—PASSWD 密码菜单下图是服务器实物图及按键介绍：1.2 ALMCB 菜单系统用服务器按相应的数字（0－9）键可以进入对应的菜单；如果需要往前翻页可以按“GO ON”,如果往后翻页可以按“GO BACK”；如果需要进入某一功能或对参数进行确认按“ENTER”；如果需要更正某一输入错误的数值，请按“CLEAR”键清除。
1.3 按键说明按相应按键(1,2,3,4,5,6...),主系统将允许进入每个服务工具功能.如果只有一个数字可选,也可以按ENTER键进入.“>”表示可以用GOON(前进)或GOBACK(后退)切换菜单，CLEAR跳回上一步。
按清除键返回上一步。
如果要跳回到三大主系统级别(MONITOR, FUNCTION 或SETUP)之一,可以按主层面按键,M, F或S。
1.3.1 快捷键Short Keys快捷键可直接进入某一确定的,经常使用的服务工具功能,免去透过层层菜单而选择的麻烦。
服务工具中的输入,呼叫,安装,RSL和事件等功能被指派到标准快捷键的S4,S5,S6,S7,S8中。
快捷键S9是一个可以任意编程的,用来储存树型结构中任何位置的第六个快捷键,一旦储存了S9(可以通过按S9到达想到的位置)你只可以在M菜单对其进行重新设置。
S9 用S9作为M-1-1-6的快捷键S8 进入呼叫S9 用S9查看命令1.4服务器功能1.4.1 STAUTS功能（M-1-1）下面介绍STAUTS下面的所有功能：CALLS，INPUT，OUTPUT，GROUP，ICSS 和CMD。
电梯控制系统调试手册

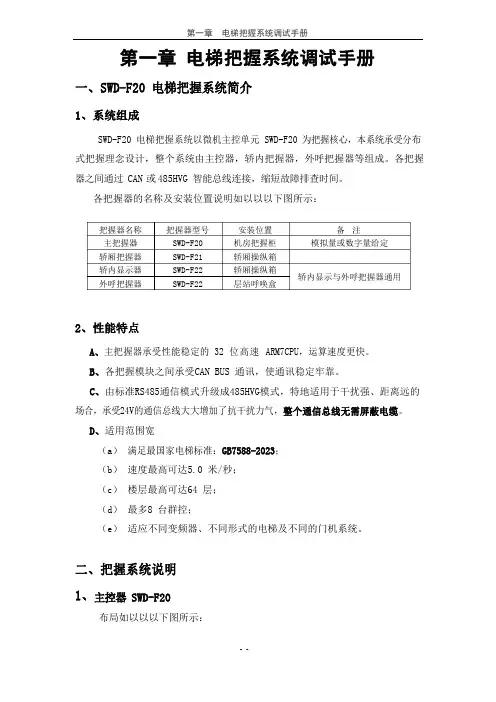

第一章电梯把握系统调试手册一、SWD-F20 电梯把握系统简介1、系统组成SWD-F20 电梯把握系统以微机主控单元 SWD-F20 为把握核心，本系统承受分布式把握理念设计，整个系统由主控器，轿内把握器，外呼把握器等组成。
各把握器之间通过 CAN 或485HVG 智能总线连接，缩短故障排查时间。
各把握器的名称及安装位置说明如以以以下图所示：把握器名称主把握器轿厢把握器轿内显示器外呼把握器把握器型号SWD-F20SWD-F21SWD-F22SWD-F22安装位置机房把握柜轿厢操纵箱轿厢操纵箱层站呼唤盒备注模拟量或数字量给定轿内显示与外呼把握器通用2、性能特点A、主把握器承受性能稳定的 32 位高速 ARM7CPU，运算速度更快。
B、各把握模块之间承受CAN BUS 通讯，使通讯稳定牢靠。
C、由标准RS485通信模式升级成485HVG模式，特地适用于干扰强、距离远的场合，承受24V的通信总线大大增加了抗干扰力气，整个通信总线无需屏蔽电缆。
D、适用范围宽（a）满足最国家电梯标准：GB7588-2023；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、把握系统说明1、主控器 SWD-F20布局如以以以下图所示：CN1CN2JP1X1～X28 LEDJP5 IDC1DIS1DIS2K6JP2IDC3K1K2K3K4K5SW2 SW3Y1～Y8 LEDCN3CN4(1).CN1～CN2 为主控单元输入信号接口。
列表如下：端口号位置定义X1 CN1-1 上平层*X2 CN1-2 门区X3 CN1-3 下平层*X4 CN1-4 上强迫换速〔S≤1M/S〕X5 CN1-5 上强迫换速〔S＞1M/S〕X6 CN1-6 上限位X7 CN1-7 下强迫换速〔S≤1M/S〕X8 CN1-8 下强迫换速〔S＞1M/S〕X9 CN1-9 下限位X10 CN1-10 检修X11 CN1-11 检修上行X12 CN1-12 检修下行X13 CN1-13 安全回路检测X14 CN1-14 厅门联锁检测X15 CN1-15 轿门联锁检测X16 CN1-16 抱闸输出检测X17 CN1-17 抱闸开关检测X18 CN1-18 输出接触器检测X19 CN1-19 提前开门检测*X20 CN1-20 开门按钮X21 CN2-1 关门按钮X22 CN2-2 开门限位X23 CN2-3 关门限位X24 CN2-4 安全触板X25 CN2-5 消防联动X26 CN2-6 变频器正常X27 CN2-7 变频器运行中X28 CN2-8 零速信号OV CN2-9 N24*OV CN2-10 N24*12V CN2-11 脉冲电源*OV CN2-12 脉冲电源A+ CN2-13 脉冲反响A+ *A- CN2-14 脉冲反响A-B+ CN2-15 脉冲反响B+ *B- CN2-16 脉冲反响B-12V CN2-17 模拟量电源*OV CN2-18 模拟量电源*A01 CN2-19 模拟量主速度给定*A02 CN2-20 模拟量称重给定* (2).CN3～CN4 为主控单元输出信号接口。
电梯设备调试方案
电梯设备调试方案1. 背景介绍电梯设备是现代建筑中必不可少的交通工具，其安全可靠的运行对于广大人民群众的生活和工作至关重要。
为了保证电梯设备在安装后能够正常运行，调试工作显得尤为重要。
本文将介绍电梯设备调试方案，包括调试流程、具体步骤和注意事项等内容。
2. 调试流程电梯设备调试的流程一般可以分为以下几个步骤：1.检查设备安装情况：首先要确保电梯设备的安装符合相关规范和标准，包括设备的基础结构、导轨安装、轿厢安装等。
对于安装不符合要求的部分，要及时进行改正。
2.设备连接和供电：将各个电梯设备进行连接，并进行供电。
确保电梯设备之间的连接准确无误，并通过电源供电保证设备能够正常运行。
3.测试设备功能：对电梯设备的各个功能进行测试，包括轿厢运行、门的开关、楼层显示等功能。
确保设备能够按照预定的功能进行正常操作。
4.安全检测和调整：对电梯设备的安全系统进行检测，包括门的安全装置、过载保护装置、紧急停车系统等。
根据检测结果进行必要的调整和改进，以确保设备的安全性。
5.验收和备案：对已调试完成的电梯设备进行验收，确保设备满足国家和地方相关的标准和要求。
同时将设备调试的过程和结果进行备案，以备日后参考和调阅。
3. 具体步骤步骤一：检查设备安装情况1.核对施工图纸和设计要求，确认设备的安装尺寸和位置是否符合要求。
2.仔细检查设备的基础结构，包括底坑、顶坑及墙体等是否满足相关的要求。
3.检查导轨的安装情况，包括导轨的垂直度、水平度和连接是否牢固可靠。
4.检查轿厢的安装情况，包括轿厢的垂直度、水平度和连接是否符合要求。
步骤二：设备连接和供电1.按照电梯设备的布线方案，将各个设备进行连接。
确保连接线路正常无误，接地可靠。
2.进行电源供电，检查设备的电源输入和电流是否符合要求。
必要时可以进行额定负荷测试。
步骤三：测试设备功能1.进行轿厢运行功能的测试，包括轿厢上行、下行、停止等功能。
2.测试门的开关功能，包括门的打开和关闭速度、门的感应和保持时间等。
电梯调试指南范文
电梯调试指南范文在新建楼宇中，电梯是一个必不可少的交通工具。
然而，在安装完电梯后，对其进行相关调试是必要的，以确保其能正常运行并符合安全标准。
以下是一份电梯调试指南，以帮助您在调试电梯时了解基本步骤和常见问题。
1.测试楼层识别系统：-确保电梯能够正确识别楼层，包括在门口安装的楼层显示器和电梯内的按键。
-按下每个楼层的按钮，观察显示器上的数字是否与所在楼层相对应，并确保按钮能够从内部和外部正常触发。
2.测试电梯门系统：-检查门的打开和关闭功能是否正常。
门应在乘客进入或离开电梯时自动打开和关闭。
-检查安全门的功能，确保在发生紧急情况时能够迅速打开并停止电梯。
-观察门的闭合过程，确保门能够正确地对齐、闭合并锁定。
3.测试电梯运行系统：-按下指定楼层的按钮，观察电梯是否及时响应并移动到所选楼层。
-检查电梯的平稳性，确保在启动和停止过程中没有明显的抖动或颠簸。
-检查电梯在停止时是否精准停在楼层门口位置。
4.测试安全系统：-检查电梯的重载保护系统，确保在超载时警报能够触发并停止电梯工作。
-检查紧急停止按钮是否正常工作，并能够立即停止电梯的运行。
-检查在电梯出现异常情况时报警系统是否正常工作，例如电梯停在未指定的楼层或电梯停电等。
-检查电梯的防火系统，确保在发生火灾时，电梯能自动到达指定楼层并打开门。
值得注意的是，在调试电梯时存在一些常见问题，包括：-楼层识别故障：可能是因为楼层传感器损坏或连接不良导致的。
-电梯门关闭困难：可能是由于门扇与门框之间的空隙过小或门导向装置不正常导致的。
-电梯运行不平稳：可能是由于导轨不平整或悬挂机构不正常引起的。
-重载保护系统故障：可能是由于电子传感器故障或设置参数不正确导致的。
-消防故障：可能是由于烟雾传感器或火灾探测器故障引起的。
当遇到这些问题时，可以按照以下步骤解决：1.检查电梯安装是否符合标准要求。
2.检查传感器和开关是否连接正确。
3.检查门和导轨是否安装正确，并修复任何损坏的部件。
电梯调试说明书模板
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
电梯门机调试说明书
目录1．注意事项........................................................................... . (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2．确认输入电源处于完全断开的情况下,才能进行配线作业。
3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4．将控制器的接线地端子可靠接地，否则有触电危险。
5．通电情况下,不要用手触摸控制端子,否则有触电危险。
6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
、端子定端子名电缆线号（颜色端子功能说L / N / 褐兰黄单相交流电源输入端U / V / U/V/电机接线端1开关门输入公共端COM2开门命令常开输入N23#关门命令常开输入（NO）3--*开门限位常闭输入（NC）4--*关门限位常闭输入（NC）6--*开门换速常闭输入(NC)7--*关门换速常闭输入(NC)C2-C34#到位输出公共端(COM2)A25#开门到位常闭输出（NC）A36#关门到位常闭输出（NC）C备用故障输出公共端（COM3）B1故障常闭输出（NC）A1故障常开输出（NO）注: 1、--*为控制器内部接线,不在6芯控制电缆线内。
2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为＋12VDC ,输入公共端8为负。
3、按键名称和基本操作3、1 按键名称3、2 按键基本操作以改变参数P05为15为例：按键次序显示内容4、接线图按键进入参数修改或按或改变参按键确认修改后的参数按模式切换键回到通电显示状态注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。
电梯5342调试说明书
XMCB板快速调试方法：1.所有机械部件安装完毕，控制柜内无短接线；2. 确认安全回路的每一个安全开关均有效，每一层的厅门门锁有效。
观察XMCB电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。
3. 用ERO或TCI全程运行电梯，检查门区1LV、2LV，强迫减速1LS、2LS等井道信号：查看主板指示灯。
4. 按照控制柜粘贴的简易调试步骤进行井道自学习。
或是按照以下步骤操作均可。
5.确认XMCB驱动部分的M-3-3-1-9中RUN ENABLE参数应为0，M3-3-5中RUN SOURCE SVT应为1。
6.将ERO及TCI拨到正常位置，用服务器操作驱动部分M-3-3-4起动井道自学习。
7.电梯将低速运行至底层平层位置，然后以自学习速度向上进行井道自学习，到达顶层平层后，自学习完成。
8.自学习成功后将RUN ENABLE 参数改成1。
井道位置信息存于M-3-1-4菜单中，请检查是否正确。
对重平衡系数检查确认对重重量是否满足平衡系数的要求4 0~50%之间，通常做到45%。
把平衡负载（45%额定负载）放入轿厢。
进入服务器M3-1-1监控Output current电梯上行及下行的电流值，并把轿厢与对重在中间楼层相遇时的电流记录下来。
如电梯已处于平衡状态，则所记录的上行及下行的电流值应相等（相差不超过1安培）。
否则，往对重架增减对重铁块，直至电梯处于平衡状态。
固定对重架内的重块。
也可以采用手动盘车的方法，靠左右方向用力大小来判断平衡。
微动开关调整调整前，轿厢需要保持清空至少半个小时。
调整过程需要持续进行，不能中断。
依次放入10%，80%，100%的额度载重的砝码，来调节10%防捣乱开关,80%满载开关,100%超载开关。
调整开关时，可以通过服务器的菜单来检验每个开关信号是否正常。
当100%载重时超载开关到作，轿底4个防压螺丝应有1-2mm间隙，此时轿门滑块不能脱出地坎槽。
电梯调试说明书(中秀)
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 简介本手册旨在为湖北某电梯厂电梯控制系统的调试过程提供指导和说明。
通过本手册，调试人员将能够了解电梯控制系统的工作原理、调试步骤和注意事项，以确保系统能够正常运行。
2. 工作原理电梯控制系统利用电子元件和程序软件实现对电梯的控制和管理。
其主要组成部分包括电梯主机、乘客操作面板、电梯门控制器等。
电梯主机负责接收操作指令并控制电梯的行驶和停靠，乘客操作面板允许乘客选择楼层，门控制器负责控制电梯门的开闭动作。
系统的工作原理如下： 1. 当乘客按下相应的楼层数字，乘客操作面板将信号传送给电梯主机。
2. 电梯主机接收到信号后，对信号进行解析和处理，确定目标楼层，并发送相应的指令给电梯驱动系统。
3. 电梯驱动系统根据接收到的指令控制电梯的行驶和停靠。
4. 当电梯到达目标楼层时，电梯门控制器将接收到的指令传递给电梯门机械部分，控制电梯门的开闭动作。
3. 调试步骤步骤一：安装电梯主机和控制面板1.将电梯主机和乘客操作面板安装在电梯井内合适的位置，并连接相应的电源和通讯线路。
2.确保电梯主机和乘客操作面板与其他组件的连接正确无误。
步骤二：初始化电梯控制系统1.打开电梯主机的电源开关，确认系统正常开启。
2.初始化乘客操作面板，确保各个按钮和指示灯正常工作。
步骤三：调试电梯行驶功能1.在乘客操作面板中选择一个目标楼层，并观察电梯的行驶情况。
2.检查电梯主机是否正确接收到乘客操作面板的指令。
3.观察电梯驱动系统是否按照指令控制电梯的行驶和停靠。
步骤四：调试电梯门控制功能1.在乘客操作面板中选择一个目标楼层，观察电梯门的开闭动作。
2.检查电梯门控制器是否正确接收到电梯主机发送的指令。
3.观察电梯门机械部分是否按照指令控制电梯门的开闭动作。
4. 注意事项在进行电梯控制系统的调试过程中，调试人员需要注意以下事项：•确保所有电气连接正确无误，避免电路短路和电压过高等问题。
•在调试过程中，严禁随意更改系统参数和代码，避免对系统造成不可修复的损害。
货梯安装调试说明书
货梯安装调试说明书每一部电梯安装完毕后都必须进行认真细致地调整试验工作，方能确保电梯具有经得起考验的运行质量。
为方便调试工作，特拟如下说明，供参考。
1. 调试前的准备工作1.1安装质量必须经过检验合格。
1.1.1电梯各机械部件应按图纸要求对中，找正。
1.1.2电梯各电气设备元件与端子板之间及它们之间的连线应符合图纸设计要求。
1.1.3电缆线的垂吊应牢靠，平直无结症，运行时引起的摇晃切不能与它物相拌。
1.1.4各装置的“接地”应完整良好，电气设备和所有电气回路的绝缘情况应符合要求。
1.1.5清除一切不必要的临时短接线，各种障碍及尘埃，拧紧所有接线螺丝。
1.1.6电动机系统暂不接入到系统中去。
1.2调试人员必须认真学习和查对图纸资料，全面了解电梯性能并准备必要的调试仪器、仪表，工具和备件，熟悉工地变配电，控制屏排列及线管(槽)、电线敷设情况。
2. 调试2.1不带轿厢的调试2.1.1断开电动机回路的前提下，控制屏进行通电空操作调试，进一步核对所有电气元件的动作应符合图纸设计要求，对于已经损坏的元件应予调换，对于有故障或不符合设计要求的电气元件应进行校正。
2.1.2制动器的调整，恢复电动机系统的接线，调节电阻RP使制动器线圈，应能在串电阻RP的情况下，能有效的吸引，并调整制动闸瓦与制轮的间隙。
2.2带轿厢的调试。
2.2.1拆除脚手架，挂上钢丝绳，使电梯以检修速度运行。
2.2.1.1检查电梯运行方向应与操纵箱及其它指示器所示方向一致，电梯每到一层楼应停平校正平层感应器位置，同时试验召唤装置应正常工作。
2.2.1.2校正电梯轿厢平衡：在轿内放以45-50%的额定载荷，使电梯在中间层楼上下运行，其检修速度应相近或测量电梯上、下运行时主回路电流应相等。
2.2.1.3调整制动器闸瓦每边间隙不大于0.7mm。
2.2.1.4限位开关的调整：在轿厢有簧导靴调整完毕的基础上可调整该开关，强迫减速开关USL、UDL停车距离为0.8m，限位开关UL、DL调整应在两端站平面线后50mm左右起作用。
电梯安装调试维护手册 精品
目录第一章电梯机房、井道、轿厢土建布臵图 (1)1. VVVF客梯主要参数及机房、井道、轿厢型式尺寸表 (2)2. 电梯主要参数及机房、井道、轿厢图 (3)3. 并联客梯机房、井道、轿厢及出入口召唤箱预留孔图 (5)4. 并联电梯有关规定的几点说明 (6)第二章 VVVF变频调压、调速客梯、人货电梯安装调试说明书 (8)1. 安装前的准备工作 (9)1.1 安装工具 (9)1.2 劳动力配臵 (9)1.3 安装计划进度表 (9)1.4 井道尺寸的查验 (10)1.5 现场仓库与工具间 (10)1.6 架设脚手架 (10)1.7 施工用电及井道照明 (11)1.8 设备清点 (11)1.9 现场防火及安全措施 (11)2. 井道机械安装 (13)2.1 样板架的制造与架设 (13)2.2 样板架（线架）的公差要求 (14)2.3 并排井道电梯的出入口 (15)2.4 井道尺寸检查 (15)2.5 导轨支架安装 (15)2.6 导轨支架的尺寸及公差要求 (16)2.7 导轨安装 (17)2.8 导轨的尺寸及公差要求 (18)2.9 校轨尺的使用 (20)2.10 地槛的安装 (23)2.11 厅门门套安装 (24)2.12 厅门门扇的安装 (24)2.13 厅门门锁的安装 (25)2.14 机房机械安装 (25)3. 机房设备的 (26)3.1 机房设备及预留孔位臵的测定 (26)3.2 曳引机承得梁安装 (26)3.3 曳引机机座安装 (27)3.4 曳引机安装 (27)3.5 曳引机导向轮安装 (27)3.6 限速器安装 (28)4. 井道底坑机械安装 (28)4.1 缓冲器安装 (28)4.2 限速器张紧轮安装 (29)4.3 补偿链限位杆安装 (29)5. 轿厢的机械安装 (29)5.1 轿厢的机械安装 (29)5.2 轿厢底梁就位 (29)5.3 轿厢上梁安装 (29)5.4 轿厢平台安装 (29)5.5 轿厢拉杆安装（千斤） (29)5.6 轿厢壁板安装 (30)5.7 轿厢天花吊顶的安装 (30)5.8 轿厢上下导靴的安装 (30)5.9 门机的安装 (30)5.10 轿厢门的安装和调校 (30)5.11 极限开关打板的安装 (30)5.12 轿厢防护栏的安装 (30)5.13 补偿链的安装 (30)6. 对重机械的安装 (32)6.1 对重框架就位 (32)6.2 对重掉位上的上下导靴的安装 (32)6.3 在对重架加对重块 (32)6.4 对重防护栏的安装 (33)7. 曳引钢缆（钢丝绳） (33)7.1 曳机钢缆保护方法 (33)7.2 钢缆长度的计算方法 (33)7.3 钢缆的截取方法 (34)7.4 （1:1）型式吊挂的钢缆安装 (34)8. 安全装臵 (34)8.1 限速器的安装调校 (34)8.2 缓冲器限位器 (35)8.3 安全钳连动机构的安装 (35)9. 电器安装 (36)9.1 机房部件安装 (36)9.2 井道线槽安装 (36)9.3 固定中间箱、轿顶箱和测量电缆长度 (37)9.4 井道线路敷设与电缆绑扎 (37)9.5 井道开关与打板安装 (38)9.6 平层装臵安装 (38)9.7 厅门召唤箱安装 (39)9.8 操纵箱安装 (39)9.9 安全触板与光电开关安装 (39)9.10 轿顶电器安装 (39)9.11 厅门门锁线路敷设 (40)9.12 底坑开关、设施安装 (40)9.13 超载装臵安装 (41)9.14 注意事项 (57)9.15 接地保护 (57)9.16 绝缘测试 (58)9.17 井底紧急停车制安装接线 (58)9.18 脚手架拆除 (58)9.19 慢车调试 (58)10. 快车调试 (59)10.1 井道清理 (59)10.2 外门及外门闸锁调校 (59)10.3 平层精度及隔磁板安装调整 (60)10.4 检查所有机械及电器安全设施 (60)10.5 轿厢及候梯厅指示灯及按钮检查 (60)10.6 快车调试 (60)11. VVVF电梯系列使用润滑油及润滑部位图 (60)12. 安装调试中的安全注意事项 (62)13. SANYO电梯调试说明 (62)第三章产品使用维护说明书 (64)一、变频调压调速乘客电梯、人货电梯的主要技术参数 (65)二、变频调压调速客梯、人货电梯的使用 (65)2.1 电梯投入使用前的准备工作 (65)2.2 有司机的使用 (65)2.3 无司机的使用 (66)2.4 检修状态的使用 (66)2.5 电梯使用出现异常时应注意事项 (67)2.6 电梯使用紧急状态时应采取的措施 (67)2.7 电梯停止使用 (67)三、变频调压调速客梯、人货电梯日常维修保养概要 (67)3.1 机械部件 (67)3.1.1 曳引机 (67)3.1.2 限速器、安全钳和缓冲器 (69)3.1.3 导靴的维护、检查调整 (70)3.1.4 曳引轮和导向轮的维修要点 (70)3.1.5 曳引钢丝绳的维修检查要点 (70)3.1.6层门、轿厢门、门锁和门滑轮的维修和检查要点 (70)3.2 电器部件、机电部件 (71)3.2.1 控制屏 (71)3.2.2 自动门机 (71)3.2.3 操纵箱、召唤箱 (71)3.2.4 应急电源 (71)四、变频调压调速客梯、人货电梯常见故障及其处理方法 (71)4.1 机械系统 (72)4.1.1 曳引机 (72)4.1.2 轿厢及自动门系统 (72)4.1.3 限速器和安全钳不正常运行响声或经常误动作 (72)4.1.4 平层整定 (72)五、变频调压调速客梯、人货电梯安全操作规程 (72)5.1 司机和乘务人员安全操作规程 (72)5.1.1 行使前的准备工作 (72)5.1.2 使用过程中的注意事项 (73)5.1.3 发生下列情况之一，应立即停机并通知维修人员检查电梯 (73)5.1.4 发生下列情况应采取的相应措施 (73)5.2 维修人员的安全操作规程 (74)5.2.1 维护修理前的安全准备工作 (74)5.2.2 检修过程中的安全注意事项 (74)第四章电梯电器故障检修图 (75)一、据显示状态判断故障点 (76)二、开关门故障 (78)三、轿内照明、风扇、警铃故障 (79)四、检修、消防、集选、运行故障 (80)五、停电、关人紧急援救措施（停电无应急电源时） (81)六、紧急援救详细说明 (82)第五章电梯电气原理图及其代号说明书 (83)一、代号说明 (84)二、电梯电器原理图 (87)2.1 VVVF乘客电梯电器原理图 (87)2.2 交流双速电梯电器原理图 (98)第六章电梯电气敷线图 (108)第七章电梯备品备件目录 (113)VVVF客梯主要参数及机房、井道、轿厢形式尺寸《有效尺寸》1、表中尺寸系有效尺寸即净尺寸。
电梯调试说明书
目录一、准备工作A.调试时必须具备的条件B.资料准备C.仪表准备二、送电前的检查工作A. 现场机械装配检查及确认B．电气装配检查及确认C．编码器装配的检查三、控制系统、整机送电进行调试A.通电后的检查工作B.电机参数自学习C.慢车系统运行调试D.快车系统运行调试E.机械相关因数的调整F.制动器调整G.各运行部分加油H.安全钳、限速器等试验I.电梯整机性能调试调试过程中的一些常见故障的判断一、准备工作A.调试必须具备的条件1．电梯调试原则：1）必须保证电梯运行的安全性。
电梯运行的安全性包括人身安全和设备安全。
人身安全：必须保证自身安全和他人安全。
设备安全：必须保证电气设备和机械设备安全。
2）必须保证电梯运行的可靠性。
通过调试和检查，消除各种电梯故障隐患，提高电梯运行可靠性。
在保证电梯安全、可靠运行的基础上，兼顾运行效率，将电梯舒适感调试至最佳状态。
与电梯运行舒适感相关的因素主要有：a.机械因素：（导轨垂直度、表面平整度、连接处，导靴松紧度，钢丝绳张力均匀度等）。
b.运行曲线相关参数设置：（加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等）。
c.矢量控制相关PI参数设置。
（比例增益，积分时间等）。
机械系统各方面的工作配合状态是决定电梯运行舒适感的最根本性因素。
b、c两点为电气因素，由PC 机和变频器参数设置调整。
电气参数只能是协调机械系统，对电梯运行舒适感作进一步改善。
如果机械系统方面存在着问题而影响舒适感的话，PC参数和变频器参数也只能是改善舒适感更好一些，而无法根本改变机械缺陷。
这一点要引起我们调试及相关技术人员足够的重视。
我们调试的目的：就是在保证电梯安全性和运行可靠性的前提下，协助电梯安装人员调整好电梯机械系统的各部件工作配合状态的同时，调整好PC机程序相关参数和变频器参数以进一步改善舒适感，使舒适感达到最佳的状态，测试并确认各项功能正常。
2．舒适感的性能指标1)电梯起动舒适感：起动是否平衡，有无台阶感、振动等；2)电梯高速运行中舒适感：高速运行是否平衡，有无振动、晃动等；3)电梯停车舒适感：平层停车是否平衡可靠，有无制动感、振动等；以上三点舒适感须作重点考虑，重点调试。
电梯调试方案
欧宾电梯调试方案项目编制:苏新会审核:许金龙批准:黄建平欧宾机电科技(昆山)有限公司年月日电梯调试具体内容1．电梯的调试运行阶段，请务必在井道、轿厢内无人的情况下进行！否则可能发生重大事故！为了便于调试员的调试，以下列出电梯调试时的顺序，在外围回路、机械安装完全到位的情况下方可进行调试。
1.1慢车调试前检查。
电梯进入调试阶段，正确的调试是电梯正常安全运行的保障。
在调试时最少应有两人同时作业。
若出现异常情况应立即切断电源。
1.1.1现场机械、电气接线的检查。
在系统上电前要进行外围接线的检查，确保人身及各部件的安全。
1）检查器件型号是否匹配。
2）安全回路导通。
3）门锁回路导通且要可靠。
4）井道畅通，轿厢无人，并且具备适合电梯运行的条件。
5）接地良好。
6）外围按照厂家图纸正确接线。
7）每个开关工作正常、动作可靠。
8）检查主回路相间阻值，检查是否存在对地短路现象。
9）确认电梯处于检修状态。
10）机械部分安装到位，不会造成设备损坏或人身安全。
1.1.2编码器的检查。
编码器反馈的脉冲信号是系统实现精确控制的重要保证，特别是对同步电机的电梯，其安装不好很可能在慢车调试时出现飞车现象。
所以在调试之前要着重检查.1）检查编码器安装是否稳固，接线可靠。
2）检查编码器信号线与强电回路是否有分槽布置，防止干扰。
3）编码器连线最好直接从编码器连到控制柜，若连线不够长，需要延长时，则延长部分也应该用屏蔽线，与编码器连接处用烙铁焊接。
4）编码器屏蔽层在控制器一端接地可靠。
1.1.3电源检查。
1）系统上电之前要检查用户电源。
其相间电压在380V15%以内，每相不平行度不大于3%。
2）主控板控制器进电24间进电电压为24V.3)检查总进线及开关容量应达到要求。
注意：系统进电电压超出允许值会造成破坏性后果，要着重检查，直流电压应注意正负极。
系统进电处缺相时请不要动车，以免发生事故。
1.1.4接地检查1）检查下列端子与接地端子之间的电阻是否无穷大，如果偏小请立即检查原因。
NPHS-3-0422-2__NPH电梯规格表参数说明
S-3-0422NPH电梯规格表参数说明共13页第1页版本号001阅 读 说 明NPH电梯FMT微机所用的规格表参数地址的范围是D200—D499，其中D400—D499为和数计算区域，计算结果成为D989（规格表和数结果）的数据。
D200—D399为非和数计算区域，不需对其中的参数进行和数计算。
参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不同的设定而不同。
“b**”表示数据寄存器数据以二进制进行功能设置计算。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
计算公式中符号说明：π为3.1415927。
I为曳引比。
D为绳轮直径（mm）。
K为常数256。
十进制数据处理：FMT微机中一个数据寄存器十进制数值范围为-32768—32767，当计算的数值大于32767时，把该数据减去65536以负值形式表示。
S-3-0422NPH 电梯规格表参数说明共13页第2页 版本号001说 明FMT 元 件地址 SCLA 元 件地址软元件 代号有功能 无功能内 容D200— 20200— HENCODE —D248 —20248 HENCODE k** ------厅外楼层显示数据 显示数字与数显数据的对应关系详见备注1D249 20249 k0 ------尚未使用D250 20250ALPSTk30 ------ALP 运行的延时时间（0.3秒） D251— 20251— —D286 —20286 k0------尚未使用D287 20287 CBUSYCAL k3------闲驶状态确认运行次数（3次） D288 20288 CBUSYTIM k18000 ------闲驶状态确认周期（30分钟） D289 20289 CW3TIME k1800 ------无呼3分钟确认时间参数（3分钟）D290 20290 NFLU+0 b** K0 D291 20291 NFLU+1 b** K0 D292 20292 NFLU+2 b** K0 上召不停层层楼设定（1FL—16FL） 设定方法详见备注2 上召不停层层楼设定（17FL—32FL） 对应功能： 上召不停层层楼设定（33FL—48FL） 不停层功能 D293 20293 NFLD+0 b** K0 D294 20294 NFLD+1 b** K0 D295 20295 NFLD+2 b** K0 下召不停层层楼设定（1FL—16FL） 设定方法详见备注2 下召不停层层楼设定（17FL—32FL） 对应功能： 下召不停层层楼设定（33FL—48FL） 不停层功能 D296 20296 SPEFL+0 b** K0 D297 20297 SPEFL+1 b** K0 D298 20298 SPEFL+2 b** K0 报站层层楼设定（1FL—16FL） 设定方法详见备注2 报站层层楼设定（17FL—32FL） 对应功能： 报站层层楼设定（33FL—48FL） 语音报站功能 D299 20299 CACACTK30------误操作的延时时间（3秒）D300 20300SPCTABLE b**------电梯功能设定 设定方法详见备注3 D301—20301——D305 —20305 k0 ------尚未使用D306 20306 SBFDTAb**------软件最低层设定（1FL—16FL） 设定方法详见备注2D307 20307 SMFDTA+0 b** ------D308 20308 SMFDTA+1 b** ------软件中间层设定（1FL—16FL） 设定方法详见备注2软件中间层设定（17FL—32FL）D309 20309 STFDTA+0 b** ------D310 20310 STFDTA+1 b** ------D311 20311 STFDTA+2 b** ------软件最高层设定（1FL—16FL） 设定方法详见备注2软件最高层设定（17FL—32FL） 软件最高层设定（32FL—48FL）S-3-0422NPH 电梯规格表参数说明共13页第3页 版本号001说 明FMT 元 件地址 SCLA 元件地址 软元件 代号 有功能 无功能内 容D312 20312 HDWS+0 k** ------D313 20313 HDWS+1 k** ------ 高速减速距离（低位） 减速距离详见备注4 高速减速距离（高位）计算公式：高速减速距离（mm）×K ×I/（π×D） D314— 20314 —D317 20317k0------尚未使用D318 20318 GMIDFL+0 b** k0 D319 20319 GMIDFL+1 b** k0 D320 20320 GMIDFL+2 b** k0 群管理电梯中间层楼设定（1FL—16FL） 设定方法详见备注2 群管理电梯中间层楼设定（17FL—32FL） 对应功能： 群管理电梯中间层楼设定（33FL—48FL） 群管理功能 D321 20321 H105UN+0 K** ------D32220322H105UN+1 K** ------上行门区停车距离（低位） (123mm) 上行门区停车距离（高位） 计算公式：123×K ×I/（π×D） D323 20323 H105DN+0 k** ------D324 20324 H105DN+1 k** ------ 下行门区停车距离（低位） (123mm) 下行门区停车距离（高位） 计算公式：123×K ×I/（π×D）D325 20325 BSFI b** K0 基站二进制形式设定 设定方法详见备注5 对应功能：基站功能 D326 20326 B68GI k** K0 基站十进制数计算公式：基站所在层的层楼数 对应功能：基站功能 D327 20327 MIDFL+0 b** k0 D328 20328 MIDFL+1 b** k0 D329 20329 MIDFL+2 b** k0 并联中间层楼设定（1FL—16FL） 设定方法详见备注2 并联中间层楼设定（17FL—32FL） 对应功能：并联功能 并联中间层楼设定（33FL—48FL）D330 20330 PKFI+0 b** k0 D331 20331 PKFI+1 b** k0 D332 20332 PKFI+2 b** k0 泊梯层楼设定（1FL—16FL） 设定方法详见备注2 泊梯层楼设定（17FL—32FL） 对应功能：泊梯功能 泊梯层楼设定（33FL—48FL）D333 20333 HDMW+0 k** ------D334 20334 HDMW+1 k** ------ 中速减速距离（低位） 减速距离详见备注4 中速减速距离（高位）计算公式：中速减速距离（mm）×K ×I/（π×D）D335 20335 NFL+0 b** k0 D336 20336 NFL+1 b** k0 D33720337 NFL+2 b** k0 内召不停层层楼设定（1FL—16FL） 设定方法详见备注2 内召不停层层楼设定（17FL—32FL） 对应功能：不停层功能 内召不停层层楼设定（33FL—48FL）S-3-0422NPH 电梯规格表参数说明共13页第4页 版本号001说 明FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容D33820338Z4FUI k** k0消防避难层十进制数 对应功能：消防功能计算公式：消防避难层所在层的层楼数D339 20339 Z30MI+0 b** k0 D340 20340 Z30MI+1 b** k0 D341 20341 Z30MI+2b**k0 消防避难层设定（1FL—16FL） 设定方法详见备注2 消防避难层设定（17FL—32FL） 对应功能：消防功能 消防避难层设定（33FL—48FL） D342 20342 HALLCLDT k50 ------基站关门延时时间（5秒） D343 20343 OUTCLDTk30------外召关门延时时间（3秒） D344 20344 CAGECLDT k30 ------内召关门延时时间（3秒）D345 20345 HHDWT k** ------ 高速减速时间 减速时间详见备注6 计算公式：高速减速时间（sec）×10 D346 20346 k0 ------尚未使用D34720347 HMDWT k** ------中速减速时间 减速时间详见备注6计算公式：中速减速时间（sec）×10 D348 20348 H16LNU k** ------ 门区微动平层上行距离 （10mm）计算公式：10×K ×I/（π×D） 对应功能：微动平层功能D349 20349 H16LND k** ------门区微动平层下行距离 （10mm）计算公式：10×K ×I/（π×D） 对应功能：微动平层功能D350— 20350— CENCODE —D398 —20398 CENCODE b** k0 轿内楼层显示数据 设定方法详见备注7 D399 20399k0------尚未使用D400 20400 Z43LAU+0 b** ------D401 20401 Z43LAU+1 b** ------D402 20402 Z43LAU+2 b** ------轿内检修上行按钮变址数据（1FL—16FL） 设定方法详轿内检修上行按钮变址数据（17FL—32FL） 见备注2 轿内检修上行按钮变址数据（33FL—48FL）D403 20403 Z43LAD b** ------轿内检修下行按钮变址数据 设定方法详见备注2D404 20404 k0 ------尚未使用D405 20405 SPIDT k30 ------速度指令延时时间（300ms） D406 20406 N41RI k** ------ 速度0.25m/min 时,40ms 内的脉冲数 计算公式:0.25×40×K ×I/(60×π×D) D407 20407 N90HI k** ------速度2m/min 时,40ms 内的脉冲数 计算公式:2×40×K ×I/(60×π×D)S-3-0422NPH 电梯规格表参数说明共13页第5页 版本号001说 明FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容D408 20408 ZLFNI k** k1 最低层设置 对应功能：不同底层并联功能计算公式: 底层较低的电梯设1底层较高的等于两梯底层相差的隔磁板数+1 D409 20409 NSP08 k** ------ 速度8m/min 时,40ms 内的脉冲数 计算公式:8×40×K ×I/(60×π×D) D410 20410 Z15BDT k40 ------抱闸释放后延时时间 (400ms) D411 20411 NSP30 k** ------ 速度30m/min 时,40ms 内的脉冲数 计算公式:30×40×K ×I/(60×π×D)D412 20412 F150+0 k** ------D413 20413 F150+1 k** ------ 数字平层区间参数(低位) (平层区±150mm) 数字平层区间参数(高位) 计算公式:150×K ×I/ (π×D)D414 20414 F135+0 k** ------D415 20415 F135+1 k** ------数字平层区间参数(低位) (平层区±135mm) 数字平层区间参数(高位) 计算公式:135×K ×I/ (π×D)D416 20416 QOPDODIS b** k0平层预开门距离（60mm） 对应功能：平层预开门功能 计算公式：60×K ×I/(π×D) D417— 20417— —D420 —20420 K0 ------尚未使用D421 20421 F511I+0 b** ------D422 20422 F511I+1 b** ------D423 20423 F511I+2 b** ------内指令服务层设定（1FL—16FL） 设定方法详见备注2内指令服务层设定（17FL—32FL） 内指令服务层设定（33FL—48FL）D424 20424 F711I+0 b** ------D425 20425 F711I+1 b** ------D426 20426 F711I+2 b** ------上召唤指令服务层设定（1FL—16FL） 设定方法详见备注2上召唤指令服务层设定（17FL—32FL） 上召唤指令服务层设定（33FL—48FL）D427 20427 F811I+0 b** ------D428 20428 F811I+1 b** ------D429 20429 F811I+2 b** ------下召唤指令服务层设定（1FL—16FL） 设定方法详见备注2下召唤指令服务层设定（17FL—32FL） 下召唤指令服务层设定（33FL—48FL）D430 20430 TF211+0 b** ------D431 20431 TF211+1 b** ------D43220432TF211+2b**------最高层楼及其以上层置1（1FL—16FL） 设定方法详见备注2最高层楼及其以上层置1（17FL—32FL） 最高层楼及其以上层置1（33FL—48FL）NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第6页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件代号 有功能 无功能内 容D433 20433 BF211+0 b** ------D434 20434 BF211+1 b** ------D435 20435 BF211+2 b** ------最低层楼及其以下层置1（1FL—16FL） 设定方法详见备注2最低层楼及其以下层置1（17FL—32FL） 最低层楼及其以下层置1（33FL—48FL） D436 20436 MD2NUI+0 b** k0 D437 20437 MD2NUI+1 b** k0 D438 20438 MD2NUI+2 b** k0并联对方梯上召服务层置1取反(1FL—16FL) 并联对方梯上召服务层置1取反(17FL—32FL) 并联对方梯上召服务层置1取反(33FL—48FL)对应功能:并联功能 设定方法详见备注2D439 20439 MD2NDI+0 b** k0 D440 20440 MD2NDI+1 b** k0 D441 20441 MD2NDI+2 b** k0并联对方梯下召服务层置1取反(1FL—16FL) 并联对方梯下召服务层置1取反(17FL—32FL) 并联对方梯下召服务层置1取反(33FL—48FL)对应功能:并联功能 设定方法详见备注2D442 20442 HSPSBLIM+0 k** ------高速下限减速距离 计算公式：D312*0.5 D443 20443 HSPSTLIM+1 k** ------高速上限减速距离 计算公式：D312*1.5 D444 20444 MSPSBLIM+0 k** ------中速下限减速距离 计算公式：D333*0.4 D445 20445 MSPSTLIM+1 k** ------中速上限减速距离 计算公式：D333*1.6 D446 20446 UPDZBSLM+0 k** ------上行门区下限停车距离 计算公式：D321*0.4 D447 20447 UPDZTSLM+1 k** ------上行门区上限停车距离 计算公式：D321*1.6 D448 20448 DNDZBSLM+0 k** ------下行门区下限停车距离 计算公式：D323*0.4 D449 20449 DNDZTSLM+1 k** ------下行门区上限停车距离 计算公式：D323*1.6 D450 20450 FNI k** ------层高测定层楼确认数 计算公式:隔磁板数+D408-1D451 20451 HPDDCQ+0 k4 ------D452 20452 HPDDCQ+1 k0 ------停电电梯制动距离计算参数1(低位) 停电电梯制动距离计算参数1(高位) D453 20453 HDDMB+0 k200 ------D454 20454 HDDMB+1 k0 ------停电电梯制动距离计算参数2(低位) 停电电梯制动距离计算参数2(高位) D455 20455 NCS1I k6 ------防恶作剧检出层楼数据 (6层) D456 20456 VAR+0 k** ------D457 20457 VAR+1 k** ------ 电梯速度计算常数(低位) 电梯速度计算常数(高位)计算公式:65536×60×π×D/(40×K ×I) D458 20458 k0 ------尚未使用 D459 20459k0 ------尚未使用NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第7页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容（D460— （20460— —D468） —20468）D460—D468为减速检测曲线的参数 设定方式详见备注9D460 20460 SDSCHSLO k** ------减速检测曲线斜率D461 20461 SDS2TS k** ------减速检测曲线2级始速上限设定 D462 20462 SDS2BS k** ------减速检测曲线2级始速下限设定 D463 20463 SDS1TS k** ------减速检测曲线1级始速上限设定 D464 20464 SDS1BS k** ------减速检测曲线1级始速下限设定 D465 20465 SDS2TSE k** ------减速检测曲线2级上限终极速度设定 D466 20466 SDS2BSE k** ------减速检测曲线2级下限终极速度设定 D467 20467 SDS1TSE k** ------减速检测曲线1级上限终极速度设定 D468 20468 SDS1BSE k** ------减速检测曲线1级下限终极速度设定 D469 20469 k0 ------尚未使用D470 20470 HMRS+0 k** ------D471 20471 HMRS+1 k** ------ 中速最短运行距离（低位） 中速最短运行距离（高位） 计算公式：D333×1.5 D472 20472 HPRS+0 k** ------D47320473HPRS+1 k** ------高速最短运行距离（低位） 高速最短运行距离（高位） 计算公式：D312×2 D474 20474 VAFNCD k** ------ 电梯模拟层楼数 计算公式：参照D450D475 20475 HPPS+0 k** ------D476 20476 HPPS+1 k** ------电梯进门区位置校正数据（低位）(125mm) 电梯进门区位置校正数据（高位） 计算公式：125×K ×I/（π×D） D477 20477 HPMFLN+0 k** ------D478 20478 HPMFLN+1 k** ------ 电梯最短层间距离（低位）(2000mm) 电梯最短层间距离（高位） 计算公式：2000×K ×I/（π×D） D479 20479 HPDDK+0 k** ------D480 20480 HPDDK+1 k** ------ 停电电梯制动距离计算参数3(低位) 停电电梯制动距离计算参数3(高位) 计算公式：60×π×D/（K ×I）NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第8页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件代号 有功能 无功能内 容D481 20481 HSTRLN+0k** ------D482 20482 HSTRLN+1k** ------ 电梯出门区位置校正数据（低位）(125mm) 电梯出门区位置校正数据（高位） 计算公式：125×K ×I/（π×D） D483 20483 V*1.15 k** ------ 高速超速速度计算公式：电梯额定速度（m/min）×1.15 D484 20484 HOVRLN+0k** ------D485 20485 HOVRLN+1k** ------ 门区停车位置超出距离（低位）(185mm) 门区停车位置超出距离（高位） 计算公式：185×K ×I/（π×D） D486 20486 MV*1.15 k** ------ 中速超速速度计算公式:电梯中速运行速度(m/min)×1.15 D487 20487 k0 ------尚未使用D488 20488 NGRSHT k30 ------低速超速速度(30m/min) D489 20489 HVNPL+0 k** ------D490 20490 HVNPL+1 k** ------ 高速超前位置切换距离(低位) 高速超前位置切换距离(高位) 计算公式:D312×1.25D491 20491 Z16AV k10 k0 微动平层超速速度（10m/min） 对应功能：微动平层功能D492 20492 F125+0 k** ------D493 20493 F125+1 k** ------ 电梯数字位置区间(低位) （区间范围：±125mm） 电梯数字位置区间(高位) 计算公式:125×K ×I/（π×D）D494 20494 F500+0 k** ------D495 20495 F500+1 k** ------ 数字平层区间参数(低位) (平层区±500mm) 数字平层区间参数(高位) 计算公式:500×K ×I/(π×D)D496 20496 Z16AD+0 k** k0 D497 20497 Z16AD+1 k** k0 微动平层运行距离参数（低位） （200mm）微动平层运行距离参数（高位） 对应功能：微动平层功能计算公式：200×K ×I/(π×D) D498 20498 MVNDL+0 k** ------D499 20499 MVNDL+1 k** ------ 中速超前位置切换距离(低位) 中速超前位置切换距离(高位) 计算公式:D333×1.25D989 20989 OPTSUM k** ------规格表和数结果(D400—D499) 设定方法详见备注8NPH 电梯规格表参数说明 S-3-0422 NPH 电梯规格表参数说明 共13页第9页 版本号001备注1：数显数据寄存器与层楼的对应关系如下： D200：电梯未作层高测定时数字显示的数据，设定值为K1。
电梯称重装置调试手册
电梯称重装置调试手册工作原理控制仪是由压力传感器将重量转换成电信号经传输电缆与控制仪连接，经控制仪求和放大器、A/D 转换器、单片机运算，实现电子称重。
当轿厢内的重量达到或超过设定值的95%、102%时，控制仪内满载、超载继电器分别动作，与电梯控制系统连接，使电梯安全、可靠的运行。
技术参数电源AC/DC24V(-15%～10%)V精度1.0级灵敏度<0.1 %控制回差<1 %工作温度(-10 ～60)℃仪器功耗< 10 W传感器过载能力150 %输出触点容量0.3A/DC24V; 0.3A/AC220V外型尺寸132×100×46mm注：强度超越以上所列极限参数使用，可能导致系统工作异常或造成其永久性损坏。
控制仪端子功能：(1)传感器接口① 方形插座CG1为传感器插口1。
② 方形插座CG2为传感器插口2。
(2)后排端子及相应的功能A。
、端子1、2点为JC (仪器出厂检测用，与用户实际使用无关)B、端子3、4点为仪器24V电源，3为正4为负。
C、端子5、6点为平层信号输入。
D、端子7、8点为门状态信号输入。
E、端子9、10点为方向信号输入。
方向、开门、平层信号与相应信号的继电器无源触点相连，即闭合时有效。
J2为满载继电器(11、12是一组动闭点、13、14是一组动开点) J1为超载继电器(15、16是一组动闭点、17、18是一组动开点) 注：端子序号从左到右依次为(1—18)安装(1) 控制仪安装(2)传感器安装方法，在将绳头板与传感器固定时请注意：① 传感器安放在两绳头板之间，分别用连接螺栓与上下绳头板连接。
② 传感器与上绳头板的连接螺栓拧入传感器部分不能超出传感器连接面的下表面。
③ 绳头杆必须避免与传感器接触。
④ 绳头杆必须避免与其通过的绳头板孔的孔壁接触。
注：附加绳头板厚度为20～25mm，外尺寸应超出孔外边30mm 左右。
调试正常调试时，空载或额载自学习操作只进行一种即可完成调试。
电梯调试方案
电梯调试方案随着城市化进程的推进，高层建筑的数量在逐渐增加。
而作为城市中高层建筑的主要交通工具之一，电梯不仅仅是一种便利的交通工具，更是影响着城市居民的生活质量。
因此，在安装电梯时，电梯调试方案显得尤为重要。
在本文中，将对电梯调试方案进行探讨，以期为电梯安装和调试提供参考。
一、电梯调试前的准备在开始电梯调试前，我们需要做好一系列准备工作。
首先，需要将电梯相关的设备、零配件以及控制系统等全部准备齐备。
这些设备和零配件应当由符合国家标准的厂家生产，以确保产品安全可靠。
同时，还可以依据项目特点，选取适当的建筑电梯型号，确保电梯能够完全符合建筑物的需求。
二、电梯安装前的物料准备在物料准备方面，我们需要根据电梯的型号选择不同的设备和零配件。
例如，对于拥有多达50层楼的高层建筑而言，应当选择起重量更大、能够搭载更多乘客的电梯，并采用高质量、高强度的电梯轿厢和铁件，以确保电梯的安全性。
此外，还需要事先准备好电梯所需的润滑油、密封材料和螺钉等配件，以配合调试工作。
三、电梯调试流程1、首先，需要进行基础检查。
将电梯设备的各部分（例如轿厢、导轨、限速器、平移轮等）全部检查一遍，确保无损坏并与相邻设备紧密连接。
2、接下来，将电梯整机和控制系统联通，进行电气连接和调试。
这一步需要特别注意调试的顺序，以避免出现安全隐患。
3、在确保电气连接正确的前提下，还需要对电梯的长效运行进行模拟实验。
在这个过程中，需要检查电梯的载重能力、平衡调节、速度调节等参数，确保电梯能够稳定运行。
4、模拟实验结束后，我们还需要进行安全实验，以检查电梯的各项指标是否符合国家标准。
这些指标一般包括最大载重、引力补偿、制动距离等。
5、最后，需要对电梯轿厢内的硬件装置进行调试。
这些硬件装置包括门禁系统、紧急电话、报警器、视频监控器等。
这些装置需要保证在任何情况下都能正常运行。
四、电梯调试环境为确保电梯调试的安全性和高效性，我们还需要对电梯调试环境进行合理规划。
XO-CON5342调试说明1
调试说明书编号：文件名称：编制：汪明亮益群校对：陆少兵张松波审批：张红兵宋亮日期： 2015.1.15杭州西奥电梯有限公司版本：第A版XO-CON5342修改：第 1 次更改记录序号更改文件号更改内容描述更改日期签名汪明亮1 首版 2015/1/15版本：第 A 版 修改：第 1 次XO-CON5342XMCB 板快速调试方法：1. 所有机械部件安装完毕，控制柜内无短接线；2. 确认安全回路的每一个安全开关均有效，每一层的厅门门锁有效。
观察XMCB 电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。
3. 用ERO 或TCI 全程运行电梯，检查门区1LV 、2LV ，强迫减速1LS 、2LS 等井道信号：查看主板指示灯。
4. 按照控制柜粘贴的简易调试步骤进行井道自学习。
或是按照以下步骤操作均可。
5. 确认XMCB 驱动部分的M-3-3-1-9中 RUN ENABLE 参数应为0，M3-3-5中RUN SOURCE SVT 应为1。
6. 将ERO 及TCI 拨到正常位置，用服务器操作驱动部分M-3-3-4起动井道自学习。
7. 电梯将低速运行至底层平层位置，然后以自学习速度向上进行井道自学习，到达顶层平层后，自学习完成。
8. 自学习成功后将RUN ENABLE 参数改成1。
井道位置信息存于M-3-1-4菜单中，请检查是否正确。
对重平衡系数检查确认对重重量是否满足平衡系数的要求4 0~50%之间，通常做到45%。
把平衡负载（45%额定负载）放入轿厢。
进入服务器M3-1-1监控Output current 电梯上行及下行的电流值，并把轿厢与对重在中间楼层相遇时的电流记录下来。
如电梯已处于平衡状态，则所记录的上行及下行的电流值应相等（相差不超过1安培）。
否则，往对重架增减对重铁块，直至电梯处于平衡状态。
固定对重架内的重块。
NPHS-3-0422-2__NPH电梯规格表参数说明
S-3-0422NPH电梯规格表参数说明共13页第1页版本号001阅 读 说 明NPH电梯FMT微机所用的规格表参数地址的范围是D200—D499，其中D400—D499为和数计算区域，计算结果成为D989（规格表和数结果）的数据。
D200—D399为非和数计算区域，不需对其中的参数进行和数计算。
参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不同的设定而不同。
“b**”表示数据寄存器数据以二进制进行功能设置计算。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
计算公式中符号说明：π为3.1415927。
I为曳引比。
D为绳轮直径（mm）。
K为常数256。
十进制数据处理：FMT微机中一个数据寄存器十进制数值范围为-32768—32767，当计算的数值大于32767时，把该数据减去65536以负值形式表示。
S-3-0422NPH 电梯规格表参数说明共13页第2页 版本号001说 明FMT 元 件地址 SCLA 元 件地址软元件 代号有功能 无功能内 容D200— 20200— HENCODE —D248 —20248 HENCODE k** ------厅外楼层显示数据 显示数字与数显数据的对应关系详见备注1D249 20249 k0 ------尚未使用D250 20250ALPSTk30 ------ALP 运行的延时时间（0.3秒） D251— 20251— —D286 —20286 k0------尚未使用D287 20287 CBUSYCAL k3------闲驶状态确认运行次数（3次） D288 20288 CBUSYTIM k18000 ------闲驶状态确认周期（30分钟） D289 20289 CW3TIME k1800 ------无呼3分钟确认时间参数（3分钟）D290 20290 NFLU+0 b** K0 D291 20291 NFLU+1 b** K0 D292 20292 NFLU+2 b** K0 上召不停层层楼设定（1FL—16FL） 设定方法详见备注2 上召不停层层楼设定（17FL—32FL） 对应功能： 上召不停层层楼设定（33FL—48FL） 不停层功能 D293 20293 NFLD+0 b** K0 D294 20294 NFLD+1 b** K0 D295 20295 NFLD+2 b** K0 下召不停层层楼设定（1FL—16FL） 设定方法详见备注2 下召不停层层楼设定（17FL—32FL） 对应功能： 下召不停层层楼设定（33FL—48FL） 不停层功能 D296 20296 SPEFL+0 b** K0 D297 20297 SPEFL+1 b** K0 D298 20298 SPEFL+2 b** K0 报站层层楼设定（1FL—16FL） 设定方法详见备注2 报站层层楼设定（17FL—32FL） 对应功能： 报站层层楼设定（33FL—48FL） 语音报站功能 D299 20299 CACACTK30------误操作的延时时间（3秒）D300 20300SPCTABLE b**------电梯功能设定 设定方法详见备注3 D301—20301——D305 —20305 k0 ------尚未使用D306 20306 SBFDTAb**------软件最低层设定（1FL—16FL） 设定方法详见备注2D307 20307 SMFDTA+0 b** ------D308 20308 SMFDTA+1 b** ------软件中间层设定（1FL—16FL） 设定方法详见备注2软件中间层设定（17FL—32FL）D309 20309 STFDTA+0 b** ------D310 20310 STFDTA+1 b** ------D311 20311 STFDTA+2 b** ------软件最高层设定（1FL—16FL） 设定方法详见备注2软件最高层设定（17FL—32FL） 软件最高层设定（32FL—48FL）S-3-0422NPH 电梯规格表参数说明共13页第3页 版本号001说 明FMT 元 件地址 SCLA 元件地址 软元件 代号 有功能 无功能内 容D312 20312 HDWS+0 k** ------D313 20313 HDWS+1 k** ------ 高速减速距离（低位） 减速距离详见备注4 高速减速距离（高位）计算公式：高速减速距离（mm）×K ×I/（π×D） D314— 20314 —D317 20317k0------尚未使用D318 20318 GMIDFL+0 b** k0 D319 20319 GMIDFL+1 b** k0 D320 20320 GMIDFL+2 b** k0 群管理电梯中间层楼设定（1FL—16FL） 设定方法详见备注2 群管理电梯中间层楼设定（17FL—32FL） 对应功能： 群管理电梯中间层楼设定（33FL—48FL） 群管理功能 D321 20321 H105UN+0 K** ------D32220322H105UN+1 K** ------上行门区停车距离（低位） (123mm) 上行门区停车距离（高位） 计算公式：123×K ×I/（π×D） D323 20323 H105DN+0 k** ------D324 20324 H105DN+1 k** ------ 下行门区停车距离（低位） (123mm) 下行门区停车距离（高位） 计算公式：123×K ×I/（π×D）D325 20325 BSFI b** K0 基站二进制形式设定 设定方法详见备注5 对应功能：基站功能 D326 20326 B68GI k** K0 基站十进制数计算公式：基站所在层的层楼数 对应功能：基站功能 D327 20327 MIDFL+0 b** k0 D328 20328 MIDFL+1 b** k0 D329 20329 MIDFL+2 b** k0 并联中间层楼设定（1FL—16FL） 设定方法详见备注2 并联中间层楼设定（17FL—32FL） 对应功能：并联功能 并联中间层楼设定（33FL—48FL）D330 20330 PKFI+0 b** k0 D331 20331 PKFI+1 b** k0 D332 20332 PKFI+2 b** k0 泊梯层楼设定（1FL—16FL） 设定方法详见备注2 泊梯层楼设定（17FL—32FL） 对应功能：泊梯功能 泊梯层楼设定（33FL—48FL）D333 20333 HDMW+0 k** ------D334 20334 HDMW+1 k** ------ 中速减速距离（低位） 减速距离详见备注4 中速减速距离（高位）计算公式：中速减速距离（mm）×K ×I/（π×D）D335 20335 NFL+0 b** k0 D336 20336 NFL+1 b** k0 D33720337 NFL+2 b** k0 内召不停层层楼设定（1FL—16FL） 设定方法详见备注2 内召不停层层楼设定（17FL—32FL） 对应功能：不停层功能 内召不停层层楼设定（33FL—48FL）S-3-0422NPH 电梯规格表参数说明共13页第4页 版本号001说 明FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容D33820338Z4FUI k** k0消防避难层十进制数 对应功能：消防功能计算公式：消防避难层所在层的层楼数D339 20339 Z30MI+0 b** k0 D340 20340 Z30MI+1 b** k0 D341 20341 Z30MI+2b**k0 消防避难层设定（1FL—16FL） 设定方法详见备注2 消防避难层设定（17FL—32FL） 对应功能：消防功能 消防避难层设定（33FL—48FL） D342 20342 HALLCLDT k50 ------基站关门延时时间（5秒） D343 20343 OUTCLDTk30------外召关门延时时间（3秒） D344 20344 CAGECLDT k30 ------内召关门延时时间（3秒）D345 20345 HHDWT k** ------ 高速减速时间 减速时间详见备注6 计算公式：高速减速时间（sec）×10 D346 20346 k0 ------尚未使用D34720347 HMDWT k** ------中速减速时间 减速时间详见备注6计算公式：中速减速时间（sec）×10 D348 20348 H16LNU k** ------ 门区微动平层上行距离 （10mm）计算公式：10×K ×I/（π×D） 对应功能：微动平层功能D349 20349 H16LND k** ------门区微动平层下行距离 （10mm）计算公式：10×K ×I/（π×D） 对应功能：微动平层功能D350— 20350— CENCODE —D398 —20398 CENCODE b** k0 轿内楼层显示数据 设定方法详见备注7 D399 20399k0------尚未使用D400 20400 Z43LAU+0 b** ------D401 20401 Z43LAU+1 b** ------D402 20402 Z43LAU+2 b** ------轿内检修上行按钮变址数据（1FL—16FL） 设定方法详轿内检修上行按钮变址数据（17FL—32FL） 见备注2 轿内检修上行按钮变址数据（33FL—48FL）D403 20403 Z43LAD b** ------轿内检修下行按钮变址数据 设定方法详见备注2D404 20404 k0 ------尚未使用D405 20405 SPIDT k30 ------速度指令延时时间（300ms） D406 20406 N41RI k** ------ 速度0.25m/min 时,40ms 内的脉冲数 计算公式:0.25×40×K ×I/(60×π×D) D407 20407 N90HI k** ------速度2m/min 时,40ms 内的脉冲数 计算公式:2×40×K ×I/(60×π×D)S-3-0422NPH 电梯规格表参数说明共13页第5页 版本号001说 明FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容D408 20408 ZLFNI k** k1 最低层设置 对应功能：不同底层并联功能计算公式: 底层较低的电梯设1底层较高的等于两梯底层相差的隔磁板数+1 D409 20409 NSP08 k** ------ 速度8m/min 时,40ms 内的脉冲数 计算公式:8×40×K ×I/(60×π×D) D410 20410 Z15BDT k40 ------抱闸释放后延时时间 (400ms) D411 20411 NSP30 k** ------ 速度30m/min 时,40ms 内的脉冲数 计算公式:30×40×K ×I/(60×π×D)D412 20412 F150+0 k** ------D413 20413 F150+1 k** ------ 数字平层区间参数(低位) (平层区±150mm) 数字平层区间参数(高位) 计算公式:150×K ×I/ (π×D)D414 20414 F135+0 k** ------D415 20415 F135+1 k** ------数字平层区间参数(低位) (平层区±135mm) 数字平层区间参数(高位) 计算公式:135×K ×I/ (π×D)D416 20416 QOPDODIS b** k0平层预开门距离（60mm） 对应功能：平层预开门功能 计算公式：60×K ×I/(π×D) D417— 20417— —D420 —20420 K0 ------尚未使用D421 20421 F511I+0 b** ------D422 20422 F511I+1 b** ------D423 20423 F511I+2 b** ------内指令服务层设定（1FL—16FL） 设定方法详见备注2内指令服务层设定（17FL—32FL） 内指令服务层设定（33FL—48FL）D424 20424 F711I+0 b** ------D425 20425 F711I+1 b** ------D426 20426 F711I+2 b** ------上召唤指令服务层设定（1FL—16FL） 设定方法详见备注2上召唤指令服务层设定（17FL—32FL） 上召唤指令服务层设定（33FL—48FL）D427 20427 F811I+0 b** ------D428 20428 F811I+1 b** ------D429 20429 F811I+2 b** ------下召唤指令服务层设定（1FL—16FL） 设定方法详见备注2下召唤指令服务层设定（17FL—32FL） 下召唤指令服务层设定（33FL—48FL）D430 20430 TF211+0 b** ------D431 20431 TF211+1 b** ------D43220432TF211+2b**------最高层楼及其以上层置1（1FL—16FL） 设定方法详见备注2最高层楼及其以上层置1（17FL—32FL） 最高层楼及其以上层置1（33FL—48FL）NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第6页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件代号 有功能 无功能内 容D433 20433 BF211+0 b** ------D434 20434 BF211+1 b** ------D435 20435 BF211+2 b** ------最低层楼及其以下层置1（1FL—16FL） 设定方法详见备注2最低层楼及其以下层置1（17FL—32FL） 最低层楼及其以下层置1（33FL—48FL） D436 20436 MD2NUI+0 b** k0 D437 20437 MD2NUI+1 b** k0 D438 20438 MD2NUI+2 b** k0并联对方梯上召服务层置1取反(1FL—16FL) 并联对方梯上召服务层置1取反(17FL—32FL) 并联对方梯上召服务层置1取反(33FL—48FL)对应功能:并联功能 设定方法详见备注2D439 20439 MD2NDI+0 b** k0 D440 20440 MD2NDI+1 b** k0 D441 20441 MD2NDI+2 b** k0并联对方梯下召服务层置1取反(1FL—16FL) 并联对方梯下召服务层置1取反(17FL—32FL) 并联对方梯下召服务层置1取反(33FL—48FL)对应功能:并联功能 设定方法详见备注2D442 20442 HSPSBLIM+0 k** ------高速下限减速距离 计算公式：D312*0.5 D443 20443 HSPSTLIM+1 k** ------高速上限减速距离 计算公式：D312*1.5 D444 20444 MSPSBLIM+0 k** ------中速下限减速距离 计算公式：D333*0.4 D445 20445 MSPSTLIM+1 k** ------中速上限减速距离 计算公式：D333*1.6 D446 20446 UPDZBSLM+0 k** ------上行门区下限停车距离 计算公式：D321*0.4 D447 20447 UPDZTSLM+1 k** ------上行门区上限停车距离 计算公式：D321*1.6 D448 20448 DNDZBSLM+0 k** ------下行门区下限停车距离 计算公式：D323*0.4 D449 20449 DNDZTSLM+1 k** ------下行门区上限停车距离 计算公式：D323*1.6 D450 20450 FNI k** ------层高测定层楼确认数 计算公式:隔磁板数+D408-1D451 20451 HPDDCQ+0 k4 ------D452 20452 HPDDCQ+1 k0 ------停电电梯制动距离计算参数1(低位) 停电电梯制动距离计算参数1(高位) D453 20453 HDDMB+0 k200 ------D454 20454 HDDMB+1 k0 ------停电电梯制动距离计算参数2(低位) 停电电梯制动距离计算参数2(高位) D455 20455 NCS1I k6 ------防恶作剧检出层楼数据 (6层) D456 20456 VAR+0 k** ------D457 20457 VAR+1 k** ------ 电梯速度计算常数(低位) 电梯速度计算常数(高位)计算公式:65536×60×π×D/(40×K ×I) D458 20458 k0 ------尚未使用 D459 20459k0 ------尚未使用NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第7页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件 代号 有功能 无功能内 容（D460— （20460— —D468） —20468）D460—D468为减速检测曲线的参数 设定方式详见备注9D460 20460 SDSCHSLO k** ------减速检测曲线斜率D461 20461 SDS2TS k** ------减速检测曲线2级始速上限设定 D462 20462 SDS2BS k** ------减速检测曲线2级始速下限设定 D463 20463 SDS1TS k** ------减速检测曲线1级始速上限设定 D464 20464 SDS1BS k** ------减速检测曲线1级始速下限设定 D465 20465 SDS2TSE k** ------减速检测曲线2级上限终极速度设定 D466 20466 SDS2BSE k** ------减速检测曲线2级下限终极速度设定 D467 20467 SDS1TSE k** ------减速检测曲线1级上限终极速度设定 D468 20468 SDS1BSE k** ------减速检测曲线1级下限终极速度设定 D469 20469 k0 ------尚未使用D470 20470 HMRS+0 k** ------D471 20471 HMRS+1 k** ------ 中速最短运行距离（低位） 中速最短运行距离（高位） 计算公式：D333×1.5 D472 20472 HPRS+0 k** ------D47320473HPRS+1 k** ------高速最短运行距离（低位） 高速最短运行距离（高位） 计算公式：D312×2 D474 20474 VAFNCD k** ------ 电梯模拟层楼数 计算公式：参照D450D475 20475 HPPS+0 k** ------D476 20476 HPPS+1 k** ------电梯进门区位置校正数据（低位）(125mm) 电梯进门区位置校正数据（高位） 计算公式：125×K ×I/（π×D） D477 20477 HPMFLN+0 k** ------D478 20478 HPMFLN+1 k** ------ 电梯最短层间距离（低位）(2000mm) 电梯最短层间距离（高位） 计算公式：2000×K ×I/（π×D） D479 20479 HPDDK+0 k** ------D480 20480 HPDDK+1 k** ------ 停电电梯制动距离计算参数3(低位) 停电电梯制动距离计算参数3(高位) 计算公式：60×π×D/（K ×I）NPH 电梯规格表参数说明 S-3-0422NPH 电梯规格表参数说明 共13页第8页 版本号001说 明 FMT 元 件地址 SCLA 元 件地址 软元件代号 有功能 无功能内 容D481 20481 HSTRLN+0k** ------D482 20482 HSTRLN+1k** ------ 电梯出门区位置校正数据（低位）(125mm) 电梯出门区位置校正数据（高位） 计算公式：125×K ×I/（π×D） D483 20483 V*1.15 k** ------ 高速超速速度计算公式：电梯额定速度（m/min）×1.15 D484 20484 HOVRLN+0k** ------D485 20485 HOVRLN+1k** ------ 门区停车位置超出距离（低位）(185mm) 门区停车位置超出距离（高位） 计算公式：185×K ×I/（π×D） D486 20486 MV*1.15 k** ------ 中速超速速度计算公式:电梯中速运行速度(m/min)×1.15 D487 20487 k0 ------尚未使用D488 20488 NGRSHT k30 ------低速超速速度(30m/min) D489 20489 HVNPL+0 k** ------D490 20490 HVNPL+1 k** ------ 高速超前位置切换距离(低位) 高速超前位置切换距离(高位) 计算公式:D312×1.25D491 20491 Z16AV k10 k0 微动平层超速速度（10m/min） 对应功能：微动平层功能D492 20492 F125+0 k** ------D493 20493 F125+1 k** ------ 电梯数字位置区间(低位) （区间范围：±125mm） 电梯数字位置区间(高位) 计算公式:125×K ×I/（π×D）D494 20494 F500+0 k** ------D495 20495 F500+1 k** ------ 数字平层区间参数(低位) (平层区±500mm) 数字平层区间参数(高位) 计算公式:500×K ×I/(π×D)D496 20496 Z16AD+0 k** k0 D497 20497 Z16AD+1 k** k0 微动平层运行距离参数（低位） （200mm）微动平层运行距离参数（高位） 对应功能：微动平层功能计算公式：200×K ×I/(π×D) D498 20498 MVNDL+0 k** ------D499 20499 MVNDL+1 k** ------ 中速超前位置切换距离(低位) 中速超前位置切换距离(高位) 计算公式:D333×1.25D989 20989 OPTSUM k** ------规格表和数结果(D400—D499) 设定方法详见备注8NPH 电梯规格表参数说明 S-3-0422 NPH 电梯规格表参数说明 共13页第9页 版本号001备注1：数显数据寄存器与层楼的对应关系如下： D200：电梯未作层高测定时数字显示的数据，设定值为K1。
电梯安装调试说明书
电梯安装调试说明书尊敬的用户：为了确保您正常使用我们提供的电梯设备，并满足相关的安全标准和要求，我们特别为您准备了以下关于电梯安装调试的说明书。
请仔细阅读，并按照指示进行操作。
一、准备工作在进行电梯安装调试之前，您需要做好以下准备工作：1. 确保电梯井道和轿厢的各项尺寸符合设计要求；2. 确保电梯井道、轿厢和机房的通风系统正常运行；3. 准备好电梯安装所需的设备和工具，并保证其正常工作状态；4. 清空井道内的杂物，并确保其干净整洁。
二、安全操作须知在进行电梯安装调试的过程中，为了保证您的安全，请注意以下事项：1. 在操作之前，务必切断电梯电源，确保设备断电并处于安全状态；2. 在安装人员离开井道前，请确保电梯及井道的门已完全关闭并锁好；3. 在调试过程中，应遵守操作规程，严禁私自更改电梯设备参数和功能；4. 如需搬运或调整电梯部件，请使用相应的起重工具，并确保操作人员具备相关的技能和证书。
三、电梯安装调试步骤1. 检查电梯井道和轿厢的尺寸是否符合设计要求，在确认无问题后，安装井道导轨和轿厢导轨；2. 安装电梯悬挂系统和平衡重块，并进行调整，确保其工作正常；3. 安装电梯的门系统，包括井道门和轿厢门，并进行相应的调试；4. 安装电梯驱动系统和控制系统，并进行连线和调试；5. 连接电梯与建筑物的供电系统，并进行相应的测试；6. 调试电梯的各项功能，并确保其正常运行；7. 通过安全评估和验收测试，确保电梯符合国家和行业的相关标准和要求；8. 最后，对电梯进行打扫和清洁，确保其外观整洁美观。
四、常见问题处理在电梯安装调试的过程中，可能会出现一些常见问题，以下是一些建议的处理方法：1. 若电梯出现不正常的噪音或振动，请立即停止使用，并联系我们的售后人员进行维修；2. 若电梯在使用过程中遇到故障，切勿私自修理，应立即与我们联系；3. 在调试过程中，若发现设备的参数和功能需要调整，请联系我们的工程师进行相应的修改；4. 若需要对电梯进行维护保养，请按照我们提供的维护手册进行操作，并定期进行检查和保养。
电梯5342调试说明书
XMCB板快速调试方法：1.所有机械部件安装完毕，控制柜内无短接线；2. 确认安全回路的每一个安全开关均有效，每一层的厅门门锁有效。
观察XMCB电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。
3. 用ERO或TCI全程运行电梯，检查门区1LV、2LV，强迫减速1LS、2LS等井道信号：查看主板指示灯。
4. 按照控制柜粘贴的简易调试步骤进行井道自学习。
或是按照以下步骤操作均可。
5.确认XMCB驱动部分的M-3-3-1-9中RUN ENABLE参数应为0，M3-3-5中RUN SOURCE SVT应为1。
6.将ERO及TCI拨到正常位置，用服务器操作驱动部分M-3-3-4起动井道自学习。
7.电梯将低速运行至底层平层位置，然后以自学习速度向上进行井道自学习，到达顶层平层后，自学习完成。
8.自学习成功后将RUN ENABLE 参数改成1。
井道位置信息存于M-3-1-4菜单中，请检查是否正确。
对重平衡系数检查确认对重重量是否满足平衡系数的要求4 0~50%之间，通常做到45%。
把平衡负载（45%额定负载）放入轿厢。
进入服务器M3-1-1监控Output current电梯上行及下行的电流值，并把轿厢与对重在中间楼层相遇时的电流记录下来。
如电梯已处于平衡状态，则所记录的上行及下行的电流值应相等（相差不超过1安培）。
否则，往对重架增减对重铁块，直至电梯处于平衡状态。
固定对重架内的重块。
也可以采用手动盘车的方法，靠左右方向用力大小来判断平衡。
微动开关调整调整前，轿厢需要保持清空至少半个小时。
调整过程需要持续进行，不能中断。
依次放入10%，80%，100%的额度载重的砝码，来调节10%防捣乱开关,80%满载开关,100%超载开关。
调整开关时，可以通过服务器的菜单来检验每个开关信号是否正常。
当100%载重时超载开关到作，轿底4个防压螺丝应有1-2mm间隙，此时轿门滑块不能脱出地坎槽。
