杂物电梯调试说明
电梯说明书

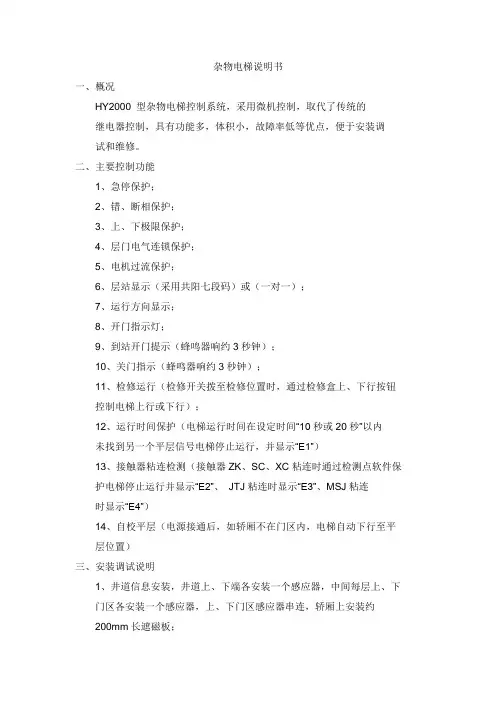

杂物电梯说明书一、概况HY2000 型杂物电梯控制系统，采用微机控制，取代了传统的继电器控制，具有功能多，体积小，故障率低等优点，便于安装调试和维修。
二、主要控制功能1、急停保护；2、错、断相保护；3、上、下极限保护；4、层门电气连锁保护；5、电机过流保护；6、层站显示（采用共阳七段码）或（一对一）；7、运行方向显示；8、开门指示灯；9、到站开门提示（蜂鸣器响约3秒钟）；10、关门指示（蜂鸣器响约3秒钟）；11、检修运行（检修开关拨至检修位置时，通过检修盒上、下行按钮控制电梯上行或下行）；12、运行时间保护（电梯运行时间在设定时间“10秒或20秒”以内未找到另一个平层信号电梯停止运行，并显示“E1”）13、接触器粘连检测（接触器ZK、SC、XC粘连时通过检测点软件保护电梯停止运行并显示“E2”、JTJ粘连时显示“E3”、MSJ粘连时显示“E4”）14、自校平层（电源接通后，如轿厢不在门区内，电梯自动下行至平层位置）三、安装调试说明1、井道信息安装，井道上、下端各安装一个感应器，中间每层上、下门区各安装一个感应器，上、下门区感应器串连，轿厢上安装约200mm长遮磁板；2、井道上、下端各安装一个限位开关和极限开关；3、按图配线，确认无误后，关闭厅门；4、送电运行前按下机房急停按钮（JKF），将检修开关拨至检修位置，合上开关（Q1）机房急停按钮（JKF）复位点动运行，确认相序，点动上行或下行，确认上、下限位，上、下极限、方向灯、楼层显示，一切正常后，将电梯点动至首层，断开（Q1），并闭钥匙开关（KST），将检修开关拨至正常位置，合上（Q1），接通钥匙开关（KST），逐层呼梯，调整平层精度。
四、工作原理及使用说明1、安装调试后，切断空气开关（Q1），关闭钥匙开关（KST）将检修开关拨至正常位置，确认各层站急停开关是否在正常位置，关闭厅门；2、合上开关（Q1），接通钥匙开关（KST）如轿厢不在平层位置，电梯自动下行至平层；3、关闭厅门，门锁接触器（MSJ）吸合，按下选层按钮（AN2），主接触器（ZK）吸合。
杂物电梯检验规程及验收规范-电梯安装(含修理)许可用
杂物电梯检验规程及验收规范-电梯安装(含修理)许可用规程名称：杂物电梯检验规程及验收规范规程编号：QHLY/QW-59版本号：B.0编制依据：TSGT7006-2012（含第1号、第2号、第3号修改单）；GB -2010等杂物电梯检验规程及验收规范发布日期：2019年11月15日实施日期：2020年01月01日发布单位：XXX修订依据和更新摘要版本编写审核批准为了规范杂物电梯的安装、维修、日常维护保养、使用和检验工作，提高检验工作质量，促进杂物电梯运行安全保障工作的有效落实，本规范根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》、《电梯监督检验和定期检验规则-杂物电梯》（TSGT7006-2012，含第1和2号修改单）制定。
本规则适用于电力驱动的曳引式或者强制式杂物电梯和液压杂物电梯（防爆杂物电梯除外）的安装、重大维修施工检验自检和定期检验自检。
本规范的技术指标和要求主要引用了《杂物电梯制造与安装安全规范》（GB 5194-2010）等有关标准的规定。
如这些标准被修订且本规范未能及时修订，可以参照最新标准。
在进行电梯施工前，应当按照设计文件和标准的要求，对杂物电梯机房、井道、底坑等涉及电梯施工的土建工程进行检查，对杂物电梯制造质量（包括零部件和安全保护装置等）进行确认，并真实、准确地填写记录。
在对电梯整机进行检验时，检验现场应当具备以下条件：机房温度、电压符合杂物电梯设计文件的规定；环境空气中没有腐蚀性和易燃性气体及导电尘埃；检验现场（主要指机房或者机器设备间、井道、轿顶、底坑）清洁，没有与电梯工作无关的物品和设备，相关现场（例如层站门口）放置表明正在进行检验的警示牌；对井道进行了必要的封闭。
特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定的，检验现场的温度、湿度、电压、环境空气条件等应当符合电梯设计文件的规定。
对于不具备现场检验条件的电梯，或者继续检验可能造成危险，检验人员可以中止检验。
bcx-8杂物电梯调试说明书

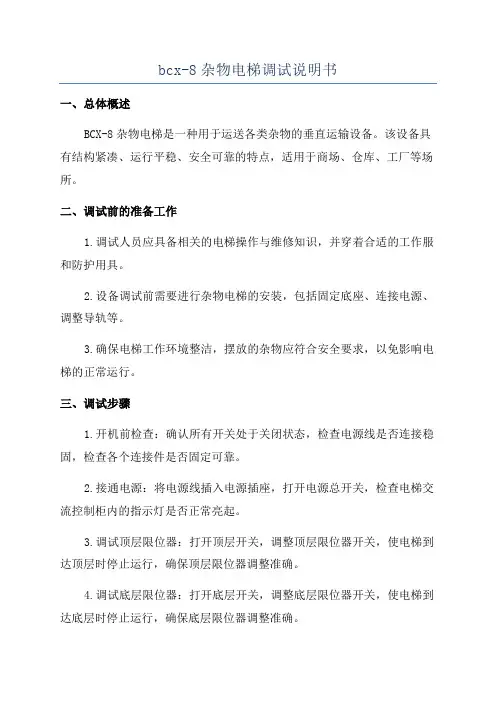

bcx-8杂物电梯调试说明书一、总体概述BCX-8杂物电梯是一种用于运送各类杂物的垂直运输设备。
该设备具有结构紧凑、运行平稳、安全可靠的特点，适用于商场、仓库、工厂等场所。
二、调试前的准备工作1.调试人员应具备相关的电梯操作与维修知识，并穿着合适的工作服和防护用具。
2.设备调试前需要进行杂物电梯的安装，包括固定底座、连接电源、调整导轨等。
3.确保电梯工作环境整洁，摆放的杂物应符合安全要求，以免影响电梯的正常运行。
三、调试步骤1.开机前检查：确认所有开关处于关闭状态，检查电源线是否连接稳固，检查各个连接件是否固定可靠。
2.接通电源：将电源线插入电源插座，打开电源总开关，检查电梯交流控制柜内的指示灯是否正常亮起。
3.调试顶层限位器：打开顶层开关，调整顶层限位器开关，使电梯到达顶层时停止运行，确保顶层限位器调整准确。
4.调试底层限位器：打开底层开关，调整底层限位器开关，使电梯到达底层时停止运行，确保底层限位器调整准确。
5.调试门锁：打开门锁调节开关，调整门锁位置，使门锁完全接触门扇锁孔，确保门锁操作正常可靠。
6.调试导轨：启动电梯，观察电梯在导轨上的运行情况，如有异常震动或噪音，应及时检查导轨的连接和固定情况，并进行调整、修理。
7.调试安全装置：测试安全装置的运行情况，包括轿厢超载保护装置、门锁、门缓冲器等，确保其正常工作。
8.调试开关按钮：按下电梯内外的上下按钮，检查电梯的运行情况和指示灯的亮灭情况，确保各个开关按钮正常有效。
9.调试紧急停止装置：按下紧急停止按钮，检查电梯是否能够立即停止运行，并测试复位功能。
10.调试运行平稳度：多次开关电梯，观察电梯的运行平稳度，如有异常现象应及时调整与修理。
11.调试指示灯：检查电梯内外的指示灯是否正常亮起，显示正确的运行状态。
四、调试后的检验1.调试结束后，应对电梯进行全面的检验，包括各项安全装置的功能、正常运行指示灯、开关按钮的正常工作、运行平稳度等。
2.电梯的安全检验应由专业人员进行，并按要求出具检验报告。
《电梯监督检验和定期检验规则——杂物电梯》

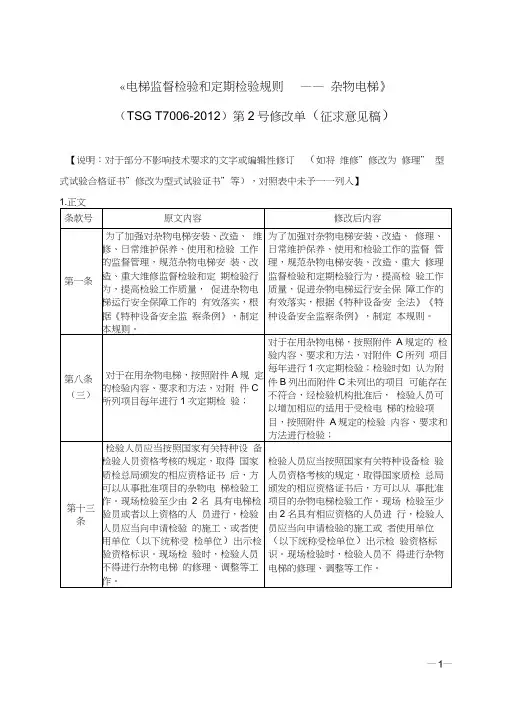

«电梯监督检验和定期检验规则——杂物电梯》（TSG T7006-2012）第2号修改单（征求意见稿）【说明：对于部分不影响技术要求的文字或编辑性修订（如将维修”修改为修理” 型式试验合格证书”修改为型式试验证书”等），对照表中未予一一列入】2.附件A中的“项目及类别”栏3.附件A中的“检验内容与要求”栏2—续表3—续表续表6—条款号原文内容修改后内容2.72.7液压杂物电梯驱动主机 (1) 用于液压缸与单向阀或者下行方 向阀之间的软管上应当标注制造商 名或者商标、允许的弯曲半径、试验 压力和试验日期；软管固定时，其弯 曲半径不应小于制造商标明的弯曲 半径； (2) 承受压力的管路和附件(管接头、 阀等)，应当适当固定；如果管路穿过 墙或者地面，应当使用套管保护，套 管内不得有管路的接头； (3) 溢流阀应当调节到系统压力不大 于满载压力的140%。
由于管路较高 的内部损耗，必要时溢流阀可调节到 较高的压力值，但不大于满载压力的 170%，此时应当提供液压设备(包括液 压缸)的计算说明； (4) 破裂阀应当设有铭牌，标明制造商 名称、型式试验标志及其试验单位和 已调节好的触发流量 2.6液压杂物电梯液压泵站(1) 液压泵站上应当设有铭牌，标明制造 单位名称、型号、编号、技术参数和型 式试验机构标识，铭牌和型式试验证书 内容应当相符；(2) 用于液压缸与单向阀或者下行方向 阀之间的软管上应当标注制造商名或 者商标、允许的弯曲半径、试验压力和 试验日期；软管固定时，其弯曲半径不 应小于制造商标明的弯曲半径；(3) 承受压力的管路和附件(管接头、阀 等)应当适当固定；如果管路穿过墙或者 地面，应当使用套管保护，套管内不得 有管路的接头；(4) 溢流阀应当调节到系统压力不大于 满载压力的140%。
由于管路较高的内 部损耗，必要时溢流阀可调节到较高的 压力值，但不大于满载压力的170%，此 时应当提供液压设备(包括液压缸)的计 算说明；(5) 破裂阀应当设有铭牌，标明制造单位 名称、型号、编号、型式试验机构标识 和已调节好的触发流量(6) 手动紧急下降阀上应当标示注意一 紧急下降”或者有类似标识；即使在失 电情况下，使用该阀亦能使轿厢以较低 的速度向下运行至平层位置；该阀的操 作应是持续的手动揿压，并防止误动作；手动操纵该阀应当不能使柱塞产生 的下降引起间接作用式液压杂物电梯 的松绳或者松链7—8—续表9—5 •附件B和附件C按照修改后的正文和附件A做对应修改10—。
TDWJ-02V-A安装调试说明(长志)
杂物电梯控制系统文件（TDWJ-02V-A）电气安装调试说明电控元件明细表电气原理图电气布线图TDWJ-02V-A型杂物电梯电气控制柜安装调试说明TDWJ-02V-A型电控系统采用单片机作为主控制器。
本系统具有体积小，功能设置灵活、适用范围广的特点。
系统采用并行控制，层数在6层站以内。
本控制系统严格执行杂物电梯安全规范（JG135-2000）已通过国家技术检验部门的检验。
一、功能说明：1、楼层显示功能：三种层显输出方式可任选：点对点显示、七段数码显示、BCD码显示。
显示驱动方式可选为：共阳、共阴。
满足不同客户需求。
2、LCD汉字显示智能化设计：实时显示电梯工作状态，具有故障状态提示、故障纪录及清除，层显输出方式设定，现场学习提示等功能。
3、呼梯指示功能：当呼梯操作后，相应楼层的呼梯灯点亮；当轿厢到达呼梯层站后，该指示灯熄灭。
4、任意楼层呼叫，发送功能：可在任意楼层呼梯，以及将电梯发送到任意楼层。
5、楼层“连选”功能：在任意楼层可同时进行呼梯操作，运行时本着“顺向优先”的原则依次执行；6、中途截梯功能：在运行过程中，在途经的层站可实现不改变运行方向的“中途截梯”。
7、到站提示功能：轿厢到达目的层站后，相应层站的蜂鸣器鸣响3秒，并等待6秒（共计约9秒，在此时间内，轿箱停止运行进入等待状态），此后如有其他呼梯指令将执行“连选”工作。
9、电气门联锁功能：各层厅门均有电气联锁开关。
任意一层厅门打开时，电梯停止运行，并在呼梯盒面板显示窗内出现开门显示。
10、电动门刀控制功能：当电梯到达平层位置时，门刀动作，使厅门机械锁打开，厅门才能打开。
电梯不在平层位置，门刀不动作，厅门不能打开。
11、全功能状态显示：全部输入、输出通道及电源都具有LED显示功能（见附表），及时的反映输入信号的情况和输出状态，从而为调试及日常维护等工作带来极大方便。
12、反相、缺相保护功能：集成化设计可防止由电源相序的变化或缺相而导致的电机异常运行。
广东菱王WIN300杂物电梯调试说明
WIN300 系列 P L C 控制杂物电梯调试使用说明书一、概况菱王Win300系列杂物电梯，采用PLC控制取代了传统的继电器控制，功能强大，性能优良。
具有广泛应用前景。
此控制系统在控制性能和功能上大大优于继电器控制系统，可适用于各种恶劣环境，可靠性好且控制灵活，并可根据用户要求扩展楼层数量。
二、主要功能1、机房急停保护2、底坑急停保护3、错、断相保护、轿顶急停4、上、下限位保护5、上、下极限保护6、层门电气连锁保护7、电机过流保护8、楼层显示9、运行方向显示10、开门指示11、平层显示12、锁梯功能13、到站提示（电铃响1.5秒）14、电磁铁控制开门保护15、检修运行（可点动上行、点动下行）16、安全回路检测17、电梯运行超时保护18、接触器防粘连检测19、非平层区外不允许开层门保护三、安装调试说明1、根据平层铁板在轿厢上的相对位置安装各层感应器，接线时注意常开触点（无遮磁板时的状态）2、井道上下端各安装一个限位开关和极限开关，底坑安装一个急停按钮3、安装呼梯盒上的层显板和呼梯按钮4、按图配线，确认无误后，关闭厅门5.1、将检修开关拨至检修位置，闭合电源开关（QF）、机房急停按钮（STP）、轿厢急停（STT）、底坑急停按钮(STL)，急停继电器（AC）应吸合，动作上下极限开关动作应能使（AC）继电器释放。
打开任一层门或轿门，门锁继电器（MSJ）应释放。
点动运行，首先确认曳引机相序，其次点动上行或点动下行以确认上、下限位开关是否有效。
确定检修功能的优先次序。
5.2、总运行时间自学习1）、先进行复位，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向下运行碰下限位。
2）、总运行时间自学习：电梯在最低层门区位置，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向上运行直到碰上限位停止，自学习完后拆除K1信号。
程序设计为实际运行时间加上8秒为总运行时间保护。
总运行保护时间动作后可检修状态慢上或慢下可解除。
电梯有限公司杂物电梯检验作业指导书
电梯有限公司杂物电梯检验作业指导书1. 目的为了加强杂物电梯检验工作的管理，规范统一杂物电梯检验的项目、要求、方法和步骤，保证检验的工作质量，确保杂物电梯的安全运行。
2. 适用范围适用于本公司开展的杂物电梯检验工作。
3. 技术依据：3.1 TSG T7006-2013 电梯监督检验和定期检验规则-杂物电梯3.2 JG135-2000 《杂物电梯》3.3 GB10060-1993 《电梯安装验收规范》3.4本公司杂物电梯安装工艺4. 所用的主要仪器设备5、检验步骤和方法5.1 检验条件（1）机房空气温度应保持在5~40℃之间，湿度应保持在电梯及检验所允许的范围内；（2）电网输入电压应正常，电压波动应在额定电压值±7%的范围内；（3）环境空气中不应含有腐蚀性和易燃性气体及导电尘埃，特种电梯工作环境中腐蚀性和易燃性气体及导电尘埃不应超过该电梯额定指标；（4）检验现场（主要指机房、轿顶、底坑）应清洁，不应有与电梯工作无关的物品和设备，相关现场应放置表明正在进行检验的警示牌。
5.2 检验方法5.2.1对于具体项目的检验方法，《检规》中已做详细的规定，在检验中要严格按照《检规》规定的要求进行。
具体项目编号如下：2.1～2.5，2.7.1，2.7.2，2.7.4，2.7.5，2.8～2.9.2，2.10，3.1，3.2.1，3.3，3.4，3.6～4.4，5.2～6.4，6.6～8.1，8.2～8.4。
5.2.2对于部分项目的检验要求，需要在《检规》规定的基础上进一步明确和补充，具体内容如下：（1）检验前的准备①备齐检验原始记录以及相关文件、收费标准、发票等；②检查检验所需仪器设备、工具及工具箱；③备好安全防护用品如警示牌、安全帽、手套等；④统一着装、挂牌上岗；⑤检验人员应及时到达检验现场，不得无故拖延。
（2）对于项目1.1至1.4技术资料审查：①对于新装验收，项目编号1.3作无此项处理，其余资料应按相关要求提供。
餐梯调试说明.
WIN300 系列 P L C 控制杂物电梯调试使用说明书一、概况菱王Win300系列杂物电梯，采用PLC控制取代了传统的继电器控制，功能强大，性能优良。
具有广泛应用前景。
此控制系统在控制性能和功能上大大优于继电器控制系统，可适用于各种恶劣环境，可靠性好且控制灵活，并可根据用户要求扩展楼层数量。
二、主要功能1、机房急停保护2、底坑急停保护3、错、断相保护、轿顶急停4、上、下限位保护5、上、下极限保护6、层门电气连锁保护7、电机过流保护8、楼层显示9、运行方向显示10、开门指示11、平层显示12、锁梯功能13、到站提示（电铃响1.5秒）14、电磁铁控制开门保护15、检修运行（可点动上行、点动下行）16、安全回路检测17、电梯运行超时保护18、接触器防粘连检测19、非平层区外不允许开层门保护三、安装调试说明1、根据平层铁板在轿厢上的相对位置安装各层感应器，接线时注意常开触点（无遮磁板时的状态）2、井道上下端各安装一个限位开关和极限开关，底坑安装一个急停按钮3、安装呼梯盒上的层显板和呼梯按钮4、按图配线，确认无误后，关闭厅门5.1、将检修开关拨至检修位置，闭合电源开关（QF）、机房急停按钮（STP）、轿厢急停（STT）、底坑急停按钮(STL)，急停继电器（AC）应吸合，动作上下极限开关动作应能使（AC）继电器释放。
打开任一层门或轿门，门锁继电器（MSJ）应释放。
点动运行，首先确认曳引机相序，其次点动上行或点动下行以确认上、下限位开关是否有效。
确定检修功能的优先次序。
5.2、总运行时间自学习1）、先进行复位，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向下运行碰下限位。
2）、总运行时间自学习：电梯在最低层门区位置，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向上运行直到碰上限位停止，自学习完后拆除K1信号。
程序设计为实际运行时间加上8秒为总运行时间保护。
总运行保护时间动作后可检修状态慢上或慢下可解除。
bcx-8杂物电梯调试说明书
bcx-8杂物电梯调试说明书
1、曳引机运行一段时间后，观察油窗，加注齿轮油。
2、导轨应保持润滑。
3、导绳轮与轴之间涂润滑脂。
4、防止牵引绳上有油脂，防止滑倒。
5、运行一段时间后出现调平不良时，首先检查曳引机抱闸间隙是否正确，抱闸夹紧螺钉是否松动，然后调整调平磁传感器的位置，确保调平精度。
6、当层门卡住或无法打开时，检查层门锁是否有故障，层门滑块间隙是否卡滞，层门倾斜度是否卡滞，门绳是否从绳轮滑槽脱落。
7、如果层门打开或关闭，占用指示器没有相应变化，检查门联锁开关是否有故障。
8、杂物梯每半年维修一次。
杂物电梯型式试验要求
附件J杂物电梯型式试验要求J1 适用范围本附件适用于电力驱动的曳引式或强制式杂物电梯和液压杂物电梯。
J2 引用标准GB 25194－2010 杂物电梯制造与安装安全规范。
J3 名词术语J3.1手动垂直杂物电梯层门无驱动装置的手动操作，开门方向为垂直方向。
可细分为手动垂直中分和手动垂直单向。
J3.2自动垂直杂物电梯层门由电力驱动装置操作，开门方向为垂直方向。
可细分为自动垂直中分和自动垂直单向。
J3.3 手动水平杂物电梯层门无电力驱动装置的手动操作，开门方向为水平方向。
可细分为手动水平中分和手动水平旁开。
J3.4自动水平杂物电梯层门由电力驱动装置的电动操作，开门方向为水平方向。
可细分为自动水平中分和自动水平旁开。
J4 一般规定J4.1样机要求型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行的杂物电梯作为型式试验样机，并且已经通过型式试验申请单位的自检。
J4.2型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交相应的型式试验技术文件资料，并且进行审查。
J4.2.1基本内容(1)产品合格证(产品质量证明文件)；(2)已受理的制造许可申请书或受理决定书(如是制造许可样机)。
J4.2.2机房、井道布置图、部件结构布置说明及图示机房的位置和主要尺寸，检修门和检修活板门的布置和尺寸，井道平面布置图和井道立面图，井道顶层和底坑空间计算示意图，井道下方存在的任何可进入空间的布置图，进入机房、底坑的通道，机房和维修保养作业空间的位置和尺寸计算示意图，驱动主机的布置位置与安装方法，悬挂系统的布置，控制柜的安装位置，防止轿厢自由坠落、超速下行、沉降及对重或平衡重自由坠落系统的布置。
J4.2.3机房、井道结构的受力要求机房地板受力要求，底坑地面受力要求，使用膨胀螺栓时对井道壁的要求，提供膨胀螺栓的强度计算及产品合格证明。
J4.2.4井道内各部件之间的间隙和保护轿厢与层门或层门框架之间的间隙，井道内需维护、调节或检修的任一部件到层门地坎的距离，对重(或平衡重)运行区域防护的要求和简图。
杂物电梯控制系统功能说明.pdf
杂物电梯控制系统功能说明本文所叙述的杂物电梯是一种厅外按钮集选控制的交流单速电梯，专用于提升和下降重量和体积较小的物件，绝不允许任何人进入轿厢。
该电梯在各层门旁都设有操纵箱，操纵箱上设有相应层站数的召唤按钮、一个占用显示灯、一个楼层和方向显示器及一个急停开关。
在基站一般还设有一个锁梯钥匙。
电梯电气控制中，所有安全开关组成一条安全回路，控制电梯的安全接触器，当安全回路断开，安全接触器失电，电梯的动力电动及PLC电源均切断，确保电梯立即停止。
另外，所有厅门及轿门开关形成一条门锁回路，控制门锁继电器。
当门锁继电器失电，应确保电梯不能运行。
电梯的控制系统设有两个运行状态，即正常运行状态和检修操作运行状态。
在电梯的机房和轿顶均设有一个正常/检修开关，当两个开关均处于正常状态时，电梯即进入正常运行状态。
1、电梯的正常运行过程当电梯停在某层，全部厅门处于关闭状态，电梯即进入等待运行状态。
此时任何层站只要输入一个召唤信号，电梯立即驶向所召唤的楼层。
电梯到达指定楼层自动停止，并发出蜂鸣，提示电梯已完成此次任务。
同时显示器刷新楼层显示。
电梯运行过程中，每个厅站的召唤箱上的“占用”灯亮起，说明电梯处于被占用状态。
电梯到达楼层，厅门被打开，“占用”灯也亮着，电梯仍处于占用状态。
当电梯处于占用状态时，不再接受任何楼层的召唤，此时输入召唤信号不被接受，也不能记忆。
需要指出的是，当电梯完成一个任务停止在某层时，占用状态必须有一个延时，以确保有时间能开门卸载货物。
避免电梯一到达楼层，被另处一个召唤登记，电梯驶向另一个楼层。
如果电梯停在某层，厅门处于打开状态，则电梯处于占用状态。
这时如果有召唤信号，虽然召唤不被登记，但蜂鸣器会响起，以提醒有人要用电梯。
2、电梯的检修运行状态当机房或轿顶任何一处的“正常/检修”开关处于检修状态时，电梯即进入检修状态，这时操作检修箱上的“上行”或“下行”按钮，可以控制电梯以点动方式上行或下行。
但检修控制有一个优先权，轿顶的检修优先与机房的检修。
LG-4S电梯控制系统调试说明
第三代杂物电梯控制系统调试说明第三代杂物电梯控制系统的运行过程分为电梯安装、故障处理、正常运行、检修运行。
1、电梯安装电梯安装是一个很重要的环节，电梯的使用寿命和安装有着直接的关系，控制柜安装完毕后，需要对电路连接仔细审核，并需要把控制柜内的所有螺丝全部紧一遍（控制柜在运输过程中有可能螺丝被震松），以上环节完成后方可对控制系统通电，通电后要先看断相与相序保护继电器的（相序灯）指示灯是否亮，如果（相序灯）指示灯不亮，证明相序错误，需要把R/S/T三根电源线其中的任意两根调换位置，直至（相序灯）指示灯亮为止，如果调换后指示灯还是不亮，需要找电的原因，用万用表打到交流V~750v档，分别测试R/S/T电源线其中的任意两根之间都是不是AC380V。
相序正常后，先打开检修JX功能，按JXS 看电梯是否往上走，再按JXX看电梯是否往下走，如果正好相反，则需要把U/V/W 三根电机线其中的任意两根调换位置后，再测试，直至上下方向正常为止。
关闭检修JX功能，此时电梯在平层电梯将不会寻层，即可呼梯，如果不在平层，电梯会往下寻找平层，找到平层后停靠，便可呼梯。
2、故障处理电梯出现故障后电梯将不再运行，此时呼梯信号失效，控制柜故障板上的绿色数码管会显示当前故障，故障排除后电梯方可运行。
（运行超时和5秒内电梯未离开平层除外，运行超时和5秒内电梯未离开平层保护后，需要开关一次锁梯开关或断电上电一次，电梯才能正常使用）3、正常运行电梯正常运行后，就可以通过外呼面板上的呼梯按钮把轿厢送到指定的楼层，调成单选后，电梯一旦接收到了某一层的呼梯信号，在完成之前不接收其他楼层的呼梯信号，直到停靠。
轿厢到达指定层站后，该层站蜂鸣器会发出吱-吱-吱的响声，同时开门灯闪烁，提示电梯已到站，请工作人员把门打开，取出运送物品，当电梯门打开后呼梯面板上的（开门）指示灯长亮，提示门已打开，此时其他楼层呼梯，电梯会记忆该楼层的选层信号4秒钟，选层按钮指示灯会闪烁，方向箭头长亮，在3秒内，电梯门闭合，电梯运行至该楼层，在3秒后，电梯门未闭合，电梯将取消该楼层的呼梯信号。
杂物电梯安装调试作业指导书
杂物电梯安装调试作业指导书一、引言杂物电梯是一种用于运输杂物或货物的特殊电梯设备。
为了确保杂物电梯的安装调试工作能够顺利进行，本指导书旨在提供详细的步骤和要求，以确保安全和质量。
二、安装准备1. 确认安装位置：根据设计要求和实际情况，确定杂物电梯的安装位置，并确保该位置符合相关安全规定。
2. 准备所需工具和材料：根据设计要求，准备所需的工具和材料，包括螺丝刀、扳手、电缆、导轨等。
3. 安装人员培训：确保安装人员具备相关的技术知识和操作经验，以确保安装过程的安全和质量。
三、安装步骤1. 安装导轨：根据设计要求，将导轨安装在预定位置上，并确保导轨的水平度和垂直度符合要求。
2. 安装电梯底坑：根据设计要求，挖掘合适的电梯底坑，并确保底坑的尺寸和深度符合要求。
3. 安装电梯井道：根据设计要求，安装电梯井道的墙壁和天花板，并确保井道的结构稳固和尺寸准确。
4. 安装电梯轿厢：将电梯轿厢安装在导轨上，并确保轿厢的平稳运行和安全性能。
5. 安装电梯门系统：根据设计要求，安装电梯门系统，包括门扇、门轨等，并确保门系统的闭合和开启动作正常。
6. 安装电梯控制系统：根据设计要求，将电梯控制系统安装在适当的位置上，并确保系统的连接和调试工作正常。
7. 连接电源和信号线：根据设计要求，连接电梯所需的电源线和信号线，并确保连接稳固和电气安全。
8. 安装安全装置：根据设计要求，安装电梯的各种安全装置，如限速器、紧急制动器等，并确保其正常工作。
四、调试测试1. 电梯运行测试：在安装完成后，进行电梯的运行测试，包括正常运行、停靠和门的开闭等动作，确保电梯的运行平稳和安全。
2. 安全装置测试：对电梯的各种安全装置进行测试，确保其正常工作，如限速器、紧急制动器等。
3. 电梯信号测试：测试电梯的信号传输是否正常，包括按钮、指示灯等功能是否正常。
4. 电梯故障测试：模拟电梯故障情况，测试电梯的应急救援措施是否有效，如停电、断电等情况下的应急开门功能。
广东菱王WIN300杂物电梯调试说明
WIN300 系列 P L C 控制杂物电梯调试使用说明书一、概况菱王Win300系列杂物电梯，采用PLC控制取代了传统的继电器控制，功能强大，性能优良。
具有广泛应用前景。
此控制系统在控制性能和功能上大大优于继电器控制系统，可适用于各种恶劣环境，可靠性好且控制灵活，并可根据用户要求扩展楼层数量。
二、主要功能1、机房急停保护2、底坑急停保护3、错、断相保护、轿顶急停4、上、下限位保护5、上、下极限保护6、层门电气连锁保护7、电机过流保护8、楼层显示9、运行方向显示10、开门指示11、平层显示12、锁梯功能13、到站提示（电铃响1.5秒）14、电磁铁控制开门保护15、检修运行（可点动上行、点动下行）16、安全回路检测17、电梯运行超时保护18、接触器防粘连检测19、非平层区外不允许开层门保护三、安装调试说明1、根据平层铁板在轿厢上的相对位置安装各层感应器，接线时注意常开触点（无遮磁板时的状态）2、井道上下端各安装一个限位开关和极限开关，底坑安装一个急停按钮3、安装呼梯盒上的层显板和呼梯按钮4、按图配线，确认无误后，关闭厅门5.1、将检修开关拨至检修位置，闭合电源开关（QF）、机房急停按钮（STP）、轿厢急停（STT）、底坑急停按钮(STL)，急停继电器（AC）应吸合，动作上下极限开关动作应能使（AC）继电器释放。
打开任一层门或轿门，门锁继电器（MSJ）应释放。
点动运行，首先确认曳引机相序，其次点动上行或点动下行以确认上、下限位开关是否有效。
确定检修功能的优先次序。
5.2、总运行时间自学习1）、先进行复位，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向下运行碰下限位。
2）、总运行时间自学习：电梯在最低层门区位置，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向上运行直到碰上限位停止，自学习完后拆除K1信号。
程序设计为实际运行时间加上8秒为总运行时间保护。
总运行保护时间动作后可检修状态慢上或慢下可解除。
东洋砖混结构杂物电梯安装说明书
电梯随机文件杂物电梯安装调试说明书湖北东洋电梯有限公司杂物电梯安装说明书本杂物电梯采用目前比较先进的井道式结构，它不但安装方便，同时，井道尺寸相对减少了很多，这样就节省了电梯在整个建筑物的占有量，以及机房所需空间。
在实际的工作中用户应提供以下设施：1、井道顶部用户应提供380V三相五线动力电源，功率应在0.75-4KW，本动力电源应由独立的空气开关控制。
2、井道尺寸应符合生产厂提供的土建方案内所示尺寸，且出入口侧应为敞开式。
待电梯安装调试后再装修封闭。
3、井道顶部应提供载荷不小于1000kg承重吊钩。
井道顶层机房位置应提供一个不小于600×800的检修孔。
4、所提供的电梯井道、外装饰及安装规范应附合JG135-2000《杂物电梯》标准。
电梯安装的具体步骤如下：一、导轨的安装1、先将主轨支架用用膨胀螺栓固定井道的圈梁上，注意每步支架的上下垂直度都应在同一铅垂线上。
2、校正导轨支架的垂直度，每档支架都应在同一铅垂线上。
3、将预先制好的配重架置放在配重支架侧的井道底部，然后把由40角钢制成的副轨道安装在对重侧的轨道支架上，在安装最底部副轨道同时，将对重架安装在副轨道内。
4、另一侧主导轨支架直接用螺栓固定在副轨的支架上，同样保持每档在同一铅垂线上。
5、校正所有导轨支架的垂直度，然后将T型轨分别用导轨压道板固定在留有预制孔的导轨支架纵梁上，每节导轨连接处由导轨连接板连接固定，一定保证导轨的垂直度。
6、配重架上的导靴衬与副轨道之间应是在1-2mm间隙，可以通过调整支架来进行调整7、用同样的方法将副轨道安装完成，副轨道的连接处也是由副轨连接板固定的。
二、主机的安装1、在井道事先预留的吊钩处挂一个手拉葫芦，将预制好的曳引机横梁、导向轮、曳引加高台准备好。
2、将曳引机加高台先安装在曳引机的底座上，在保证安全的情况下，用手拉葫芦将曳引机吊起，高度应超过井道顶部圈梁200cm。
3、将曳引机横梁安装固定在井道框架的顶部圈梁上。
杂物电梯安装调试作业指导书..
晋城捷奥电梯销售有限公司液压电梯安装调试作业指导书总则1、适用范围本标准规定了电力驱动的，轿厢是用钢丝绳或链条悬挂的杂物电梯（以下简称电梯）的结构和安装、检验、记录与维修，包装、运输及贮存等方面的技术要求。
本工艺标准适用于额定载重量500kg ,额定速度不大于1.0m/s在层站地板水平面或高于层站地板水平面的电梯。
不适用于曳引电梯、自动扶梯、液压梯的安装。
2、主要参考标准及规范GB 3805—83安全电压GB 4207—84固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数测定方法GB 4728—85电气图用图形符号GB 5013.1-85额定电压450/750V及以下橡皮绝缘软电阻第一部分一般规定GB 5013.2—85额定电压450/750V及以下橡皮绝缘软电阻第二部分通用橡套软电缆GB 5013。
4-87 额定电压450/750V及以下橡皮绝缘软电阻第四部分电梯电缆GB 5023.1-85额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）一般规定GB 5023.2-85额定电压450/750V及以下聚氯乙烯绝缘电缆(电线)固定敷设用电缆（电线）GB 5023.3—85额定电压450/750V及以下聚氯乙烯绝缘电缆（电线)连接用软电缆（电线）GB 5023。
4-86额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）安装用电线GB 5023。
5-86 额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）屏蔽电线GB 8903—88电梯用钢丝绳GB 9788—88 建筑构件耐火试验方法JB 2455—85低压接触器第一章安装前的准备工作电梯安装工地负责人必须向参加安装人员介绍有关电梯井道、机房、仓库、电梯安装材料，堆货场地、施工现场、施工办公室、电话、厕所、电源、灭火器、火警、报警处、医疗站，附近医院等事项。
对安装技术资料应详细研究（如安装立体图、井道图、平面安装图等）一、用户应提供的条件：1、杂物电梯的安装与维护应满足jg135-2000的相关条款。
杂物电梯安装调试作业指导书
杂物电梯安装调试作业指导书一、引言杂物电梯是一种用于运输杂物或货物的垂直运输设备，广泛应用于仓库、工厂、商场等场所。
为了确保杂物电梯的安装调试工作顺利进行，本指导书将详细介绍杂物电梯的安装调试步骤和注意事项。
二、安装前准备1. 设计方案确认：在进行杂物电梯的安装调试之前，需要确认设计方案是否符合实际需求，并与设计方案人员进行沟通和确认。
2. 材料准备：准备好所需的安装材料，包括电梯主体结构、导轨、电气设备等。
3. 设备检查：对所需安装的设备进行检查，确保设备完好无损，并与供应商进行确认。
三、安装步骤1. 安装电梯主体结构：根据设计方案，将电梯主体结构进行组装和安装，确保结构牢固稳定。
2. 安装导轨系统：根据设计方案和现场情况，安装导轨系统，并进行调整和校正，确保导轨的垂直度和平整度。
3. 安装电气设备：将电气设备按照设计方案进行安装，包括电动机、控制系统、按钮等。
4. 连接电缆和线路：根据电气设备的安装位置和布局，进行电缆和线路的连接，并进行绝缘和接地处理。
5. 安装安全装置：根据国家相关标准和设计方案要求，安装各种安全装置，如限位开关、防坠落装置等。
6. 安装操作面板：将操作面板安装在合适的位置，并与电气设备进行连接和调试。
四、调试步骤1. 电气系统调试：对安装完成的电气设备进行调试，包括电动机的正反转、限位开关的检测、按钮的功能测试等。
2. 导轨系统调试：对安装完成的导轨系统进行调试，检查导轨的垂直度和平整度，确保电梯的运行平稳。
3. 安全装置调试：对安装完成的安全装置进行调试，确保限位开关、防坠落装置等安全装置的正常工作。
4. 整机调试：对整个杂物电梯进行综合调试，测试电梯的运行速度、载重能力等指标，确保电梯的安全可靠。
五、注意事项1. 安全第一：在进行杂物电梯的安装调试作业时，必须严格按照相关安全规范和操作规程进行操作，确保安全第一。
2. 质量控制：在安装调试过程中，需要严格控制每个环节的质量，确保电梯的安装质量符合相关标准和要求。
杂物电梯检验作业指导书
杂物电梯检验作业指导书(总22页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除杂物电梯检验作业指导文件编号： HFDT-ZY-02-2016-011编制：冀晶晶审核：王维宏批准：石军伟河北合丰电梯安装工程有限公司一.目的为了加强对杂物电梯安装、维修、日常维护保养、使用和检验工作的管理，规范杂物电梯安装重大维修监督检验和定期检验行为及测试方法，提高检验工作质量，促进杂物电梯运行安全保障工作的有效落实，特制定本细则。
二.适用范围本检验细则适用于电力驱动的曳引式或者强制式杂物电梯和液压杂物电梯(防爆杂物电梯除外)的安装、重大维修监督检验和定期检验。
三.检验依据《电梯安装验收规范》（GB/T10060─2011）《电梯监督检验和定期检验规则—杂物电梯》（TSG T7006-2012）四. 检验基本规定施工单位应当按照设计文件和标准的要求，对杂物电梯机房、井道、底坑等涉及杂物电梯施工的土建工程进行检查，对杂物电梯制造质量（包括零部件和安全保护装置等）进行确认，并且做好记录，符合要求后方可以进行杂物电梯施工。
施工单位或维护保养单位应当按照相关安全技术规范和标准的要求，保证施工质量，真实、准确地填写施工检验记录和检验报告书，对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。
五. 实施现场检验时应具备下列检验条件：．机房温度、电压符合杂物电梯设计文件的规定；．环境空气中没有腐蚀性和易燃性气体及导电尘埃；．检验现场(主要指机房、井道、轿顶、底坑)清洁，没有与杂物电梯工作无关的物品和设备，相关现场（例如层站门口）放置表明正在进行检验的警示牌；．对井道进行了必要的封闭。
六.检验仪器要求七.检验项目、内容要求与方法1 技术资料制造资料检验内容和要求：制造单位提供了以下用中文描述的出厂随机文件：(1)制造许可证明文件，其范围能够覆盖所提供杂物电梯的相应参数；(2)杂物电梯整机型式试验合格证书或者报告书，其内容能够覆盖所提供杂物电梯的相应参数；(3)产品质量证明文件，注有制造许可证明文件编号、该杂物电梯的产品出厂编号、主要技术参数，以及门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀/节流阀(如果有)、含有电子元件的安全电路(如果有)、驱动主机、控制柜等安全保护装置和主要部件的型号等内容，并且有杂物电梯整机制造单位的公章或者检验合格章以及出厂日期；(4)门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀(如果有)、含有电子元件的安全电路(如果有)、驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证，以及限速器(如果有)调试证书；(5)电气原理图或者液压系统图，电气原理图包括动力电路和连接电气安全装置的电路；(6)安装使用维护说明书，包括安装、使用、日常维护保养和应急救援等方面操作说明的内容；(7)机房及井道布置图，其井道顶部和底坑内的净空间、机房主要尺寸、层门和检修门及检修活板门的布置与尺寸、安全距离等满足安全要求；(8)其他必要的资料，例如：杂物电梯的轿厢、对重(平衡重)之下确有人能够到达的空间，或者采用一根钢丝绳(链条)悬挂的情况下的防护说明；是否允许人员进入杂物电梯机房、井道、底坑和轿顶的说明注A-1：上述文件如为复印件则必须经杂物电梯整机制造单位加盖公章或者检验合格章；对于进口杂物电梯，则应当加盖国内代理商的公章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杂物电梯安装调试维护说明 (1时间：2009-06-25 10:10:18 来源：赛尔资讯文号：大中小杂物电梯按井道结构型式划分可分为框架结构式和土建结构式，按装载方式划分可分为窗口式和地平式。
杂物电梯由电器部份和机械部分组成，电器部份由曳引机、电控箱、呼梯盒、磁感应器、极限开关等组成;机械部份由井道框架或导轨支撑架、轿厢、对重、层门等部件组成。
用户应提供的条件：1、杂物电梯的安装、调试与维护应满足jg135-2000的相关条款。
2、如果轿厢和对重之下确有人可以进入的空间存在，井道底部的底面载荷应大于5000n/㎡，将轿厢和对重缓冲器安装在一直延伸到坚固地面的实心桩墩上。
3、足够大的杂物梯安装空间。
4、提供三相五线动力电及照明电源至电控箱。
5、井道地面承载不小于5000n/㎡。
6、井道垂直误差不大于正负20毫米。
7、在井道的上方，对应于曳引机的位置，应设置检修口，检修口的大小应不小于800(宽㎜×800(高㎜，以便维修保养时人员出入。
8、电梯控制箱安放位置应便于维修和调试，建议安放在顶层层门右上方墙壁上或框架顶上。
●准备工作：*熟悉零、部件：根据附图熟悉所要安装的各部件名称*按装箱清单核对接收的物品*核对井道尺寸：根据并道布置图核对层站数、层间距、顶层高度、底坑深度、门口预留尺寸、井道尺寸，确认井道布置图与井道尺寸一致。
一、电梯安装1、井道的安装框架结构式井道的安装：井道架分为上底(井道架曳引机座、下底(井道架底座、横框、井道架角钢。
首先，将下底及井道架角钢，横框放入井道，逐级往上安装横框，直到上底(曳引机座，在越过楼层时调整井道框架规方和地面垂直，调整井架和井道壁(楼板孔壁间距(一般为50mm左右，在井道架角钢与楼层板之间用框架支撑角钢焊接，以固定井架。
井道架底座用m10膨胀螺栓与地面固定。
每层三件横框(没有门口层及顶层均放二件横框，第一件横框距地面约450㎜，第二件横框距地面约1800㎜，该二件横框应处于层门框上下200mm左右，用于固定层门，其余一件横框均布于上下楼层间。
土建结构式井道的安装：按井道图及平面布置图在井道内用焊接方法或膨胀螺栓固定导轨支撑架、曳引机承重梁。
2、曳引机，缓冲器的安装将曳引机置于井道架曳引机座上，垫上减震胶垫，安装导向轮。
注意曳引机与轿厢方向。
用膨胀螺栓固定对重缓冲器和轿厢缓冲器。
通常，轿厢侧缓冲器高度大于对重侧缓冲器对于土建结构的杂物电梯或载重量250㎏以上的框架结构的杂物电梯曳引机座均应放在承重钢梁上，该承重钢梁一般采用工字钢，由用户处理，按图纸要求架设在机房内，如没有机房应按井道图要求，架设在井道中相应的两面墙里(嵌入深度不小130㎜，并用水泥固定。
3、导轨的安装安装导轨时，三(或四根导轨接头不应在同一个水平面内，导轨应垂直于水平面。
安装过程中，为保证导轨的直线度，可在导轨与导轨支承架间加上导轨垫片，安装应在公差范围内(在沿垂直方向上10m内误差±2㎜。
导轨连接处按图用导轨连接板进行连接。
4、轿厢的安装按图将轿厢上(下底，侧壁板组装后，放于轿架下底上，上面放轿架上底，并用立侧梁连接组成轿厢，把轿厢放入框架式井道架内缓冲器上，安装调整左、右侧导靴(固定导靴及弹性导靴。
开门刀(或电磁自动门刀通过开门刀支架固定在轿厢上。
安装(含支架。
5、对重厢和钢丝绳的安装钢丝绳从曳引轮和导向轮上绕过，两端用绳卡分别连接轿厢和对重厢。
在绳卡的上边用分绳器把钢丝绳理顺。
确定钢丝绳长度的方法：可用轿厢和对重厢分别位于最上层和最下层位置时合适的长度来确定。
同时多根钢丝绳的松紧程度可用对重厢上的调节螺丝调节。
应保证轿厢或对重压缩缓冲器时，相应的对重或轿厢不能冲顶。
6、层门的安装按图将层门、层门套、层门滑道、门绳、门绳轮等组装在一起，称为层门装置。
对于框架结构式，将层门装置放入框架式井道架内。
层门套上下应有两个横框，层门装置上下各有一个层门固定挂板。
该层门固定挂板两端用m8×16螺栓与层门装置的门滑道固定在一起，将层门固定挂板卡挂在位于层门装置上下方的两个横框上，层门套下沿距地面距离(约700~800㎜合适为止，调整层门左右与轿厢一齐，横框与层门固定挂板以及层门固定挂板与铝合金门滑道用m8×16螺栓拧紧。
对于井道结构式，应用层门固定角。
该层门固定角一端用m6×16螺栓与层门滑道连接，另一端与井道内壁的膨胀螺栓(m10连接起来，从而实现层门装置安装在井道内。
7、安装厅、轿门联锁开关和层门机械锁(或自动电磁门锁(见图4、8在每层层门及铝合金滑道的相应位置安装一只厅门联锁开关，使门联锁开关在关门状态下处于闭合位置，开门状态下处于断开位置。
轿门联锁开关安装在上轿门和轿厢上梁上。
层门机械锁(或自动电磁门锁安装在层门铝合金滑道的相应位置8、安装磁感应器一般情况下，感应器支架安装在单导轨一侧，当有安全钳装置时，应安装在对重导轨一侧或按图纸指定位置安装。
感应器支架固定在导轨(p4架构或轿厢上(p5架构，固定在轿厢上(p4架构或导轨上(p5架构，高度约与轿厢等高，通过调整与磁感应器的位置，实现轿厢与层门的平层。
p4 架构时：磁感应器位于导轨上，安装在轿厢上。
平层磁感应器最上层和最下层每层1件，中间层每层2件，上面的为上行平层磁感应器和下面的为下行平层磁感应器。
该两感应器在电气上应为常开点串联。
当有变频控制且层距不一致时，需安装换速感应器sfv和换速平层桥板，换速感应器与平层感应器分列导轨两侧，最上层和最下层每层1件，中间层每层2件，与平层感应器上下相距500~800mm。
p5架构时：磁感应器位于轿厢上，平层桥板安装在导轨上。
平层磁感应器sf2由两感应器在电气上常开点串联组成，上面的为下行平层磁感应器，下面的为上行平层磁感应器。
当有超差控制时，下行超差感应器sf4和上行超差感应器sf5分别位于平层感应器的上、下方，调整其与平层磁感应器sf2的距离即为超差值，与平层磁感应器共用一个平层桥板,该平层桥板每层一个。
当有变频控制且层距不一致时，需安装换速感应器sfv和换速平层桥板，换速感应器与平层感应器分列轿厢立测梁两侧，换速平层桥板最上层和最下层每层1件，中间层每层2件，与平层平层桥板上下相距500~800mm。
9、极限开关和端站开关的安装极限开关和端站开关安装在导轨上，以顶层层门上横框的下沿为基准，向上200㎜左右处和以底层层门下横框/地坎的上沿为基准，向下200㎜左右处各安装一只极限开关，分别为上极限开关和下极限开关。
p5架构时，需要端站开关，用于计算机确定最低层位置，它安装在下极限开关同侧上方800~1000mm处，与极限开关共用一个撞铁，同时端站开关在变频控制时也是强减速开关。
10、井底停止开关盒的安装应在井道底部选择一合适位置安装该盒，人应能从打开的层门操作该盒上的蘑菇头停止按钮。
11、机房(轿厢检修盒的安装在机房或机罩内或轿厢上一合适位置安装该盒，以方便维修人员检修电梯。
12、井道照明由用户自己负责，也可在电梯安装过程中，由安装人员协助安装。
13、安装安全钳开关及限速器开关(大于250kg14、安装光幕控制装置、超重控制装置、轿厢照明、轿厢保温装置等(若有按电梯控制原理图、安装图和相应的使用说明书安装接线。
15、控制箱固定于顶部合适位置，按电气原理图和布线图配线，将呼梯盒、门联锁开关、各层磁感应器、上下极限开关、曳引机及抱闸等与电控箱连接起来，最后，将三相电源与电控箱连接起来。
三相电源、曳引机及抱闸与电控箱连接导线截面积应不小于2.0平方毫米。
其它导线的截面积应为不小于0.5平方毫米。
16、层站输入信号接线(微机和plc通用：p4 架构时：层站输入信号可灵活接线以达到显示层数的目的。
物理最低层总是从1层(f1开始，但显示可以为1或-1。
正常接线时：如层站在1、2、3楼，要显示1、 2、3，则1、2、3楼的输入信号要接在f1、f2、f3和n1、n2、n3点上。
如有越层时，该层信号点可悬空不接。
①如：层站在1、2、4楼，要显示 1、2、4，则1、2、4楼的输入信号要接在f1、f2、f4和n1、n2、n4点上。
②如：层站在1、2、4楼，要显示1、2、3，则1、2、4楼的输入信号要接在f1、f2、f3和n1、n2、n3点上。
③如：层站在1、2、4楼，要显示-1、1、3，则1、2、4楼的输入信号要接在f1、f2、f4 和n1、n2、n4点上。
④如：层站在1、2、4楼，要显示-1、1、2，则1、2、4楼的输入信号要接在f1、f2、f3和n1、n2、n3点上。
以上后两项要设为”-”输出显示，该设置出厂时已调好。
大于5层时为7段码输出显示。
p5架构时：请严格按控制原理图、布线图接线。
17、控制箱显示端子与呼梯盒显示端子对应接线如下(>5层时选用七段码：(无—/有—控制柜端子 a1- b21 c32 d43 e54 f65 g76 h1 sd xd -24七段码显示器端子 a b c d e f g h1 s x m一对一显示器端子 1/-1 2/1 3/2 4/3 5/4 s x m18、润滑油的选用曳引机的润滑油加油的高度应以油窗的油线为准，新曳引机安装运行三个月后应进行换油。
经第一次换油后，每隔一年换油一次。
为使曳引机润滑的更好，应选用220#润滑油或极压蜗轮蜗杆油n320或抗18#双曲线齿轮油。
导轨、导绳轮选用4#m0s2润滑油脂作为导轨润滑油，将m0s2涂抹于导轨上。
严禁曳引钢丝绳上有油，以防打滑造成溜车。
二、安装后的调试杂物电梯安装完毕后，应在通电前，用手动盘车的方式，检查确认上下极限开关及楼层感应开关的机械安装及电气安装是否正确。
(从电控箱上用万用表通断情况来判定在确认安装正确有效的前提下，方可通电调试。
1. 准备送电运行：确认电锁(ses、空开(qz处于断开状态，运行检修开关拨至检修位置(检修状态，通电后显示器闪烁为正常。
2. 调整三相电相序：合上电源开关(qzu，空开(qz，检查相序正确否，如相序继电器灯不亮，关掉电源，请调换u、v、w中的任意两相。
3. 确认运行方向：操作电锁(ses使控制线路得电，点动上行或下行确认运行方向，抱闸是否正常开闸。
如果发现反向运行，则应调整电控箱与曳引机电机连线的相序(um.vm.wm.。
4. 井道信息确认：点动上行和下行，确认楼层显示，方向灯，厅门门锁能、门连锁、上、下极限动作，点动运行分别使对重、轿厢停留在各自的缓冲器上时，上、下极限开关保持动作状态，等一切正常后，将电梯点动至中间层。
5.自动运行调整：断开电锁或空气开关，将检修开关拨至自动运行位置，接通电锁开关或空开，显示器不应闪烁。
如闪烁，说明检修开关仍在检修位置或接触器触点粘连动作停机或初始自动平层时超时停机，此时应先执行下一步排除故障。
