电子计数器
2018/8/7
1
电子计数器的分类 电子计数器的基本测量功能 技术性能 基本组成 各部分功能 电子计数器的测量原理 电子计数器的测量误差来源
2018/8/7
2
一、时频标准及测量方法
频段的划分
频段划分： 国际上规定30KHz以下为甚低频、超低频， 30KHz以上每10倍依次划分为低、中、高、甚高、 特高、超高等频段(微波技术按波长划分)。 一般电子技术中，20Hz～20KHz内称音频， 20Hz～10MHz内称视频，而30KHz～几十GHz内 称射频。电子测量技术也有按30KHz（或 100KHz）为界来划分，30KHz以下为低频， 30KHz以上为高频。
13
计数器的样图
通用计数器
时间计数器
2018/8/7
14
2018/8/7
15
计 数 器
GP3-CT JK-48/ JK-72 TCN61A
JK96 A
JK76
2018/8/7
16
液晶计数器
H7EC-N H7EC-T
H7ECBLM
H7E C-8
2018/8/7
17
四、通用电子计数器的基本 组成.以及个部分的作用
2018/8/7
18
电子计数器的组成
信号
测量通道
闸门
计数器
译码器
显示器
逻辑控制
2018/8/7
19
了解电子计数器功能的关键——闸门
2018/8/7
20
输入通道:是输入电路，A(主要通道).B.C(建
议通道)3个通道,
作用：
2018/8/7
Hale Waihona Puke Baidu21
脉冲波 三角波 正弦波 转化 计数脉冲 方波 目的:使得波形和幅度标准化
2018/8/7
7
（2）李沙育图形法 示波器工作在“X－Y”方式，Y和X中必有一个为标准频率信号， 且对波形、幅值、频率都有一定要求。但测量的频率范围不宽。
2018/8/7
8
4.计算法
前述各测量方法有局限性，如测量范围不宽、准确 性度不高等。 电子计数器测频（周）十分普遍。优点：精度高、 使用方便、测量迅速以及便于实现测量的自动化等。下 面重点介绍。
2018/8/7
23

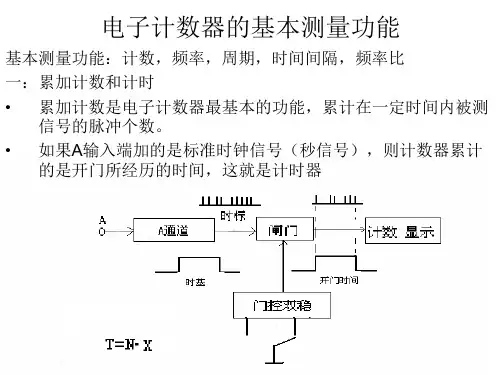

四、电子计数器共含有六个基本功能
第一：累加计数 第二：频率测量 第三：周期测量 第四：频率比测量 第五：时间间隔测量 第六：自校
2018/8/7 24
通用计数器 组成原理
1. 频率测量原理
时基
t
时标
开门 时间
频率为fx的被测信号经A通道放大整形后输往主门(闸门)。
2018/8/7
9
二、计数器的分类
1 按触发方法分 :
2 按计数量分 : 3 按计数值的增减分 :
同步计数器和异步计数器
二进制计数器和非二进制计数器 加计数器 减计数器 可逆计数器
2018/8/7
10
电子计数器的分类
4、 按功能分：通用计数器 频率计数器 时间计数器 特种计数器
2018/8/7
11
2018/8/7 6
3.示波器法 （1）直接测量法 方法：扫描微调置“校正”位，调“时基开关”（即扫描速度）， 使屏上显示适中稳定的波形，由屏上读得的一个周期的距离（单 位cm）和时基开关档位（单位s/cm）可得： 式中T为被测周期（单位s），S为扫描速度（单位s/cm）。若使 用“X扩展”，则应除以扩展系数。被测信号频率为：
计数器：对通过闸门的脉冲个数进行计数，用十
进制的方式显示
控制电路：相当于指挥系统，各种控制信号的
指挥下，协调各单元电路的工作
2018/8/7
22
数字显示器:一个数码或字形(在控制线上
加”0”或”1”用数字的形式显示出被测量, 所一它是一个终端部件. 1.整体显示:由一条显示线控制电平来控 制).优点:字形逼真,亮,寿命长 2.分段显示
电子计数器的分类
5、 按测频的上限值分： 低速计数器（宽带小于10MHz） 中速计数器（宽带小于 10Hz~100MHz） 高速计数器（上限频率大于 100MHz） 微波计数器（1~80GHz）
2018/8/7 12
三、计数器的样图
低速计数器 微波计数器
2018/8/7
2018/8/7 3
频率或时间标准
宏观时标：天文秒 人类早期以太阳“运动”较为均匀建立计时标准： 零类世界时（记作UTo）：太阳出现于天顶的平均周期 （即平均太阳日）的86400分之一定为一秒。 第一世界时（记作UT1）：对地球受极运动（即极移引 起的经度变化）的影响加以修正。 第二世界时（记作UT2）：地球自转，再进行季节性、 年度性变化校正。 历书时（记作ET）：地球公转，以1900回归年的 31556925.9747分之一作为历书时的秒。 注意：需精密的天文观测，手续烦杂，准确度有限，不 便于作为测量过程的参照标准。
2018/8/7 4
频率或时间标准
微观时标：原子秒 原子时（记作AT）：以原子或分子内部能级跃迁所辐射或吸收 的电磁波的频率作为基准。铯-133（ ）原子基态的两个超精 细能级之间跃迁所对应的9192631770个周期的持续时间为一秒， 其准确度可达 量级。 注意：①原子时稳定，是由原子本身结构及其运动的永恒性决定 的。自1972年1月1日零时起，由天文秒改为原子秒，使时间标准 由实物基准转变为自然基准。 ②电子仪器常采用石英频率标准。原因在于：石英晶体的机 械稳定性和热稳定性很高，振荡频率受外界因数的影响较小，因 而较稳定；石英频标发展快，六十年来将准确度和稳定度提高了 4个数量级；石英晶体振荡器结构简单，制造、维护、使用方便， 且准确度能满足大多数测量要求。故，作为一种次级标准，已成 为最常用的频标。（时标就是频标）
