正泰时控开关KG316T说明书

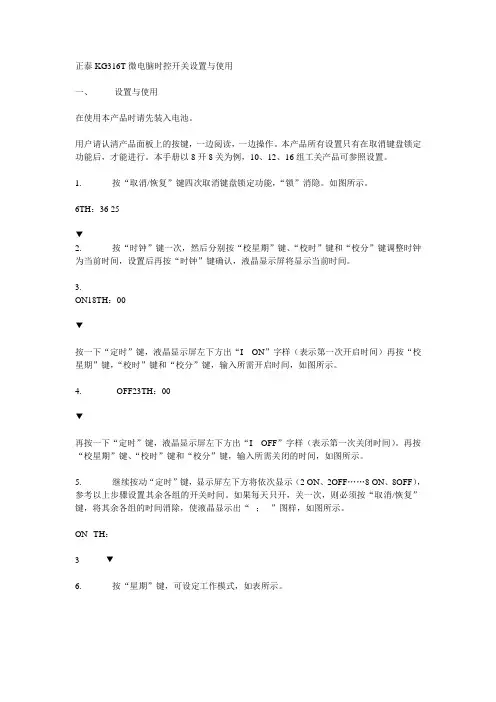

正泰KG316T微电脑时控开关设置与使用说明
正泰KG316T微电脑时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。
用户请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本手册以8开8关为例，10、12、16组工关产品可参照设置。
1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。
如图所示。
6TH：36 25▼2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3.ON18TH：00▼按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。
4. OFF23TH：00▼再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。
ON--TH：--3 ▼6. 按“星期”键，可设定工作模式，如表所示。
序号工作模式实现功能1MO TU WE TH FR SA SU 每日工作间相同2MO/TU/WE/TH/FR/SA/SU每日工作时间各不相同3MO TU WE TH FR星期一至五工作时间相同4MO TU WE TH FR SA星期一至六工作时间相同5SA SU星期六、日工作时间相同6MO WE FR星期一、三、五工作时间相同7TU TH SA星期二、四、六工作时间相同8MO TU WE星期一、二、三工作时间相同9TH FR SA星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。
正泰KG316T定时器使用说明书
正泰KG316T定时器使用说明书一、用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
二、设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰KG316T微电脑时控开关使用说明
正泰K G316T微电脑时控开关使用说明(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
正泰时控开关KG316T说明书
正泰时控开关K G316T说明书-CAL-FENGHAI.-(YICAI)-Company One1KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开，半夜时用定时自动关闭。
这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用 1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。
2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或取消设定请按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。
4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用。
KG316T时控开关使用说明
用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。
6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰时控开关KG316T说明书
KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开，半夜时用定时自动关闭。
这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。
2.设定开关时间：*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或取消设定请按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。
4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。
再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。
以上调整完再按一下“时钟键”显示器恢复显示北京时间。
再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。
注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出4.设定的时间，不能交叉设定，应按时间的顺序设定该型号锁定和解锁为按取消/恢复 3-4次另外有一种是按住时钟键再按取消或其它键解锁/锁定。
正泰KG316T微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
正泰KG316T定时器使用说明书
正泰KG316T定时器使用说明书一、用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
二、设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰KG316T微电脑时控开关利用说明
正泰KG316T微电脑时控开关利用说明书用途及适用范围适用于交流50Hz（或60Hz），额定操纵电源电压至220V，额定工作电流3A的自动操纵电路中，作为路灯、广告灯箱等设备的按时接通和断开操纵之用。
设置与利用在利用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、1二、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后别离按“校礼拜”键、“校时”键和“校分”键调整时钟为当前时刻，设置后再按“时钟”键确认，液晶显示屏将显示当前时刻。
3．按一下“按时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时刻）再按“校礼拜”键，“校时”键和“校分”键，输入所需开启时刻，如下图4．再按一下“按时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时刻）。
再按“校礼拜”键、“校时”键和“校分”键，输入所需关闭的时刻，如下图。
5．继续按动“按时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时刻。
若是天天只开，关一次，那么必需按“取消/恢复”键，将其余各组的时刻排除，使液晶显示出“--；--6．按“礼拜”键，可设定工作模式，如表所示Array 7．按时设置完毕，应按“时钟”键，使液晶显示屏显示当前时刻，若是不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，如现在按开关才能按设定的时刻工作，实现自动操纵。
注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰KG316T微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明产品介绍正泰KG316T是一款微电脑时控开关，具有时间控制和手动控制两种模式。
可以设置24小时内6个不同时间段的开关时间，广泛应用于家庭、办公室、学校等场所的电力控制。
产品特点：•可设置6组开关时间•具备微电脑控制功能•具有手动控制模式•控制精度高，误差小于1秒•具有防窜电功能使用说明基本操作1.接通电源将KG316T开关连接到电源，电源电压范围为AC220V~240V。
2.设置时间首次使用时，需要对开关进行时间设置。
按下“SET”键，同时按下“+”和“-”键调整时间设置。
3.设置开关时间进入时间设置模式后，按下数字键设置时间。
同时按下“+”和“-”键设置当天开关时间。
每组时间设置完毕后，按下“SET”键进入下一个时间段的设置。
4.手动控制按下“手动/自动”切换键，切换到手动控制模式。
此时手动打开或关闭开关即可。
5.系统重置按下“RESET”键，可以恢复出厂设置和清除所有的设置。
时间设置注意事项1.时间设置前，请先确认当前时间是正确的，以保证开关时间的准确性。
2.按“SET”键进入时间设置模式后，需在2秒内按下“+”和“-”键进行时间调整，否则时间设置不生效。
3.时间调整过程中，每按下数字键一次，时间自动增加1小时，如果需要调节到30分钟，需要按下两次，100ms之内按下两次相同的数字键即可。
4.时间设置完毕后，点击“SET”键进入下一个时间段的设置，按照同样的方式设置完所有时间段后，按“SET”键3秒钟退出设置界面。
手动控制注意事项1.切换到手动控制模式后，需要手动打开或关闭开关。
2.手动控制模式下，开关的自动控制功能失效，需切换回自动控制模式编程才生效。
注意事项1.KG316T开关只适用于单相220V~240V电源，不适合相互接通的3相电网。
2.安装过程中，请勿在潮湿或易受潮的地方使用。
3.开关工作时，请勿将大于250V、大于10A的负载接入。
4.如果使用过程中出现故障，请先检查电源和负载，然后再进行其他操作。
正泰kg316t微电脑时控开关使用说明
正泰kg316t微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz)，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1( 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.TH如图 6;36 252( 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3( 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示TH6; 36 1ON4( 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
TH6; 36 1OFF5( 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;TH--”图样，如图所示。
--; -- ON6( 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1 MO TU WE TH FR SA SU 每日工作间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至五工作时间相同4 MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8 MO TU WE 星期一、二、三工作时间相同9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。
正泰KG316T定时器使用说明书
正泰KG316T定时器使用说明书一、用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
二、设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰时控开关KG316T说明书
特点
1.理想的节能、延长照明器件的使用寿命。应在天暗时用定时自动打开，半夜 时用定时自动关闭。
这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预 热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性
型号
KG316T
电源电压
220VAC 50-60HZ±15%
内部电池电压
3.6VDC
电力消耗Βιβλιοθήκη 约1.5VA控制输出25A 250VAC阻性负载）
显示输出
LCD显示
走时误差
小于1秒/天
开关次数
日/周循环12次开关
环境温度
-25C至60r
环境湿度
45至85%RH
机械寿命
最少3000,000次
重量、尺寸
约410克，120X74X52mm
安装方式
装置式
中英文周日标志对照表
MO
TU
WE
TH
FR
SA
SU
星期一
星期二
星期三
星期四
星期五
星期六
星期日
接线
1.图1直接控制方式
2.图2控制接触器、线圈电压220VAC/50HZ
3.图3控制接触器、线圈电压380VAC/50HZ
操作使用
1.使用前把产品左面的电池开关置于“开"位置！显示器上显示（星期一、5点正），按住“时钟
2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC
3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出
4.设定的时间，不能交叉设定，应按时间的顺序设定
键”
正泰KG316T时控开关使用说明书新
正泰KG316T时控开关使用说明书新一、产品概述正泰 KG316T 时控开关是一款以微电脑芯片为核心组成的智能控制开关，能根据用户设定的时间，自动接通和断开各种电器设备的电源。
它具有操作简单、控制精准、性能稳定等优点，广泛应用于路灯、广告灯箱、霓虹灯、生产设备、家用电器等的定时控制。
二、产品规格及技术参数1、工作电压：AC 220V 50Hz2、额定电流：16A3、计时误差：≤±1 秒/天4、环境温度：－10℃～50℃5、环境湿度：≤85%RH三、产品外观及功能键1、显示屏：用于显示当前时间、设定的开关时间等信息。
2、“时钟”键：用于调整当前时间。
3、“定时”键：用于进入定时设置模式。
4、“校时”键：用于调整小时数值。
5、“校分”键：用于调整分钟数值。
6、“自动/手动”键：用于切换开关的工作模式，手动模式下开关不受定时控制，始终保持接通或断开状态；自动模式下开关按照设定的时间自动控制。
7、“取消/恢复”键：用于取消已设置的定时时间或恢复出厂设置。
四、安装与接线1、安装时控开关选择干燥、通风良好的安装位置，避免阳光直射和雨淋。
使用螺丝将时控开关固定在墙壁或配电箱内。
2、接线时控开关的进线端（L、N）连接电源，出线端（LOAD）连接需要控制的电器设备。
务必确保接线牢固，避免接触不良导致故障。
五、设置当前时间1、按下“时钟”键，显示屏的小时数字开始闪烁。
2、按“校时”键调整小时数值。
3、按“校分”键调整分钟数值。
4、调整完成后，再次按下“时钟”键，确认当前时间设置。
六、设置定时开/关时间1、按下“定时”键，显示屏的第一组开时间的小时数字开始闪烁。
2、按“校时”键和“校分”键分别调整开时间的小时和分钟数值。
3、按“星期”键，选择需要定时开启的星期（可选择一至星期日中的任意几天）。
4、再次按下“定时”键，显示屏的第一组关时间的小时数字开始闪烁，按照上述方法设置关时间和星期。
5、重复以上步骤，可设置多组定时开/关时间（最多可设置 16 组）。
(整理)正泰KG316T微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
正泰KG316T微电脑时控开关使用说明
正泰KG316T微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz)，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1( 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.TH如图 6;36 252( 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3( 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示TH6; 36 1ON4( 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
TH6; 36 1OFF5( 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;TH--”图样，如图所示。
--; -- ON6( 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1 MO TU WE TH FR SA SU 每日工作间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至五工作时间相同4 MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8 MO TU WE 星期一、二、三工作时间相同9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。
正泰时控开关KG316T说明书
KG316T微电脑时控开关解释书特色 1.幻想的节能.延伸照冥器件的应用寿命.应在天暗时用准时主动打开,三更时用准时主动封闭.这是路灯.灯箱.霓虹灯.临盆装备.农业养殖.仓库排风除湿.主动预热.广播电视等最幻想的掌握产品. 2.内置可充电池.外置电池开关,高精度,工业级芯片,强抗干扰.特征型号KG316T电源电压220VAC 50-60HZ ±15%内部电池电压电力消费掌握输出25A 250VAC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周轮回12次开关情况温度-25℃至60℃情况湿度45至85%RH机械寿命起码3000,000次重量.尺寸约410克,120×74×52mm装配方法装配式中英文周日标记对比表MO TU WE TH FR SA SU 礼拜一礼拜二礼拜三礼拜四礼拜五礼拜六礼拜日接线 1.图1直接掌握方法 2.图2掌握接触器.线圈电压220VAC/50HZ 3.图3掌握接触器.线圈电压380VAC/50HZ操纵应用 1.应用前把产品左面的电池开关置于"开"地位！显示器上显示(礼拜一.5点正),按住“时钟键”不放的同时再按“礼拜键.时键.分键”,调剂北京时光. 2.设定开关时光：步调按键设定项目1 按(手动) 使显示器的短横线在主动地位2 按(设定) 进入准时开设定(显示1ON)3 按(礼拜)设定天天雷同,天天不合,礼拜一至礼拜五雷同,或礼拜六至礼拜日雷同4 按(时)(分) 设定开的时光5 按(设定) 进入准时关设定(显示1OFF)6 按(时)(分) 设定关的时光7 反复2-6 设定第2-12次开关的时光8 按(时钟) 停止时光设定*如不需12个开关准时按(时钟)键,返回现实时光*如设定错误或撤消设定请按(撤消)键,再按一次恢回复复兴来的设定*无设准时显示(--:--) 3.检讨：按(设定)键检讨所设定的时光是否准确. 4.修正：请在该设定处按(撤消)键,然后重量新设定该准时开关的时光及礼拜 5.停止检讨：按(时钟)停止检讨及设定,显示时钟 6.手动掌握：按(手动)键,即可实现随便的开关参考应用 1.例如掌握器天世界午6点主动打开电源,到夜里2点封闭电源,按以下操纵 2.调好时光后按一下“设定键”显示器上显示如图4,按住“时键”显示器显示如图5.再按一下“设定键”显示器显示如图6,按住“时键”显示器显示如图7.以上调剂完再按一下“时钟键”显示器恢复显示北京时光.再按“手动键”可以直接开或封闭电路,然后天天掌握器按主动运行.留意事项 1.为防强电流下融点发烧,接线时务必拧紧接线柱的螺钉 2.掌握器进线220VAC/50-60HZ电源,切勿接到380VAC 3.掌握器红灯亮有电进入,红.绿灯同时亮开关有电输出 4.设定的时光,不克不及交叉设定,应按时光的次序设定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KG316T微电脑时控开关说明书
特点
1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开，半夜时用定时自动关闭。
这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性
接线
1.图1直接控制方式
2.图2控制接触器、线圈电压220VAC/50HZ
3.图3控制接触器、线圈电压380VAC/50HZ
操作使用
1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。
2.设定开关时间：
*如不需12个开关定时按(时钟)键，返回实际时间
*如设定错误或取消设定请按(取消)键，再按一次恢复原来的设定
*无设定时显示(--:--)
3.检查：按(设定)键检查所设定的时间是否正确。
4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期
5.结束检查：按(时钟)结束检查及设定，显示时钟
6.手动控制：按(手动)键，即可实现随意的开关
参考使用
1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作
2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。
再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。
以上调整完再按一下“时钟键”
显示器恢复显示北京时间。
再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。
注意事项
1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉
2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC
3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出
4.设定的时间，不能交叉设定，应按时间的顺序设定
该型号锁定和解锁为按取消/恢复 3-4次另外有一种是按住时钟键再按取消或其它键解锁/锁定。
