精确测量脑电波频率方法比较

精确测量脑电波频率方法比较

精确测量脑电波频率方法比较脑电波频率是脑部神经活动的表征之一,它可以通过测量脑电图(EEG)来进行分析和研究。

精确测量脑电波频率对于了解脑部活动的功能与疾病状态具有重要意义。

本文将对几种常用的脑电波频率测量方法进行比较,包括波峰法、功率谱分析法和小波变换方法。

1. 波峰法波峰法是一种最常见的脑电波频率测量方法之一。

它通过检测脑电图信号中波峰所出现的时间间隔来计算频率。

尽管在某些情况下,波峰法可以提供可靠的结果,但它有一定的局限性。

首先,波峰法需要一个精确的起始点和终止点,人为地选择这些点可能带来主观偏差。

其次,如果脑电图信号存在噪音或频率不稳定现象,如频率跳变或谐波等,波峰法的测量结果可能会受到严重影响。

因此,波峰法在精确测量脑电波频率方面存在一定的局限性。

2. 功率谱分析法功率谱分析法是一种常用的脑电波频率测量方法。

它通过将脑电图信号转换为频域信号,然后计算信号在不同频率上的功率密度来获得频率信息。

功率谱分析法具有较高的准确性和可靠性。

通过进行窗函数选择、滑动窗口和傅里叶变换等处理,可以有效地分析不同频率带的脑电波。

然而,功率谱分析法也有其限制。

当脑电波信号中存在高噪声干扰时,功率谱分析法可能会在高频和低频端出现伪迹。

此外,频谱估计的分辨率也可能受到样本长度和窗函数选择等因素的影响。

3. 小波变换方法小波变换方法是一种较为新颖的脑电波频率测量方法。

与传统的傅里叶变换方法相比,小波变换方法具有时间-频率局部性的优点。

它可以捕捉到脑电波信号在不同时间尺度上的频率变化。

小波变换方法在研究不同频率带脑电波活动时具有更好的灵敏度和分辨率。

然而,小波变换方法也需要选择适当的小波函数和尺度,所以对于初学者而言,使用小波变换方法进行脑电波频率测量可能需要一定的学习和实践。

综合比较上述三种测量方法,波峰法简单易行,但在脑电波频率分析中存在较大限制。

功率谱分析法具有较高的准确性和可靠性,但可能受到噪声干扰和频谱估计分辨率的限制。

脑电波计算公式

脑电波计算公式

脑电波计算公式脑电波是指大脑神经元活动产生的电信号,它可以通过脑电图(EEG)来进行测量和记录。

脑电波的计算公式是一种数学模型,它可以帮助我们更好地理解和分析脑电波的特征和规律。

本文将介绍脑电波计算公式的基本原理和应用,并探讨其在神经科学和临床医学中的意义。

脑电波计算公式的基本原理是基于大脑神经元的电活动。

当神经元兴奋时,会产生一种电信号,这种信号会在神经元之间传递并最终通过脑电图被记录下来。

脑电波的计算公式可以通过对脑电图数据进行数学处理和分析来得到。

其中,最常用的脑电波计算公式包括功率谱密度(PSD)、相干性(Coherence)和相位同步性(Phase Synchronization)等。

功率谱密度是一种常用的脑电波计算公式,它可以用来描述脑电波在不同频率下的能量分布。

通过对脑电图数据进行傅立叶变换,我们可以得到不同频率下的功率谱密度图,从而了解大脑在不同频率下的活动情况。

功率谱密度的计算公式可以用来分析大脑在不同状态下的频率特征,比如清醒状态和睡眠状态下的脑电波功率谱密度会有所不同。

相干性和相位同步性是用来描述脑电波之间的相互关系的计算公式。

相干性可以用来衡量不同脑区之间的信号同步程度,而相位同步性则可以用来描述不同频率下的脑电波之间的相位关系。

这些计算公式可以帮助我们更好地理解大脑在不同功能任务下的协调和同步机制,比如记忆、注意力和意识等。

脑电波计算公式在神经科学和临床医学中有着重要的应用。

在神经科学研究中,脑电波计算公式可以帮助我们更好地理解大脑的基本工作原理和信息处理机制。

通过对脑电波数据的分析,我们可以揭示大脑在不同认知任务下的活动模式,从而为认知神经科学提供重要的实验数据和理论支持。

在临床医学中,脑电波计算公式可以用来帮助诊断和治疗一些神经系统疾病。

比如,癫痫是一种常见的神经系统疾病,它的发作和控制与脑电波的变化密切相关。

通过对癫痫患者脑电图数据的分析,我们可以发现一些特定的脑电波模式,从而为癫痫的诊断和治疗提供重要的参考依据。

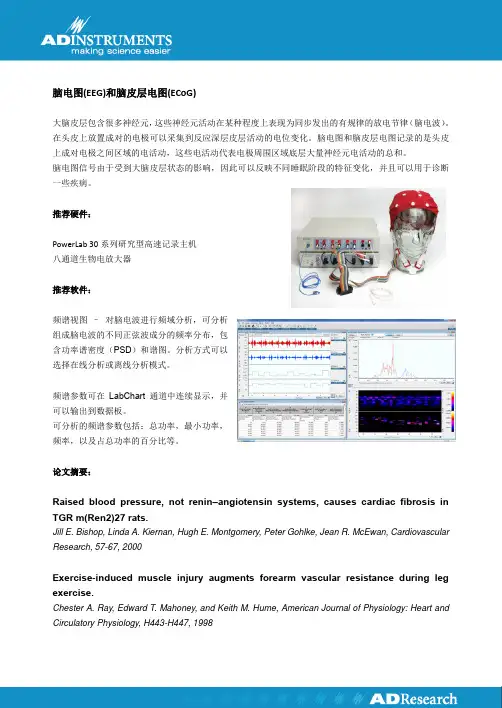

脑电图 (EEG) 和脑皮层电图 (ECoG)

脑电图 (EEG) 和脑皮层电图 (ECoG)

脑电图(EEG)和脑皮层电图(ECoG)大脑皮层包含很多神经元,这些神经元活动在某种程度上表现为同步发出的有规律的放电节律(脑电波)。

在头皮上放置成对的电极可以采集到反应深层皮层活动的电位变化。

脑电图和脑皮层电图记录的是头皮上成对电极之间区域的电活动,这些电活动代表电极周围区域底层大量神经元电活动的总和。

脑电图信号由于受到大脑皮层状态的影响,因此可以反映不同睡眠阶段的特征变化,并且可以用于诊断一些疾病。

推荐硬件:PowerLab 30系列研究型高速记录主机八通道生物电放大器推荐软件:频谱视图–对脑电波进行频域分析,可分析组成脑电波的不同正弦波成分的频率分布,包含功率谱密度(PSD)和谱图。

分析方式可以选择在线分析或离线分析模式。

频谱参数可在LabChart通道中连续显示,并可以输出到数据板。

可分析的频谱参数包括:总功率,最小功率,频率,以及占总功率的百分比等。

论文摘要:Raised blood pressure, not renin–angiotensin systems, causes cardiac fibrosis in TGR m(Ren2)27 rats.Jill E. Bishop, Linda A. Kiernan, Hugh E. Montgomery, Peter Gohlke, Jean R. McEwan, Cardiovascular Research, 57-67, 2000Exercise-induced muscle injury augments forearm vascular resistance during leg exercise.Chester A. Ray, Edward T. Mahoney, and Keith M. Hume, American Journal of Physiology: Heart and Circulatory Physiology, H443-H447, 1998。

功率谱的作用

功率谱的作用

功率谱的作用
功率谱是信号处理中一种重要的工具,它提供了一种在频率域中分析信号特性的方法。

功率谱的作用主要表现在以下几个方面:
1. 信号特性分析:功率谱可以揭示信号的频率成分和能量分布。

通过分析功率谱,可以了解信号的主要频率成分以及各频率成分的能量分布情况。

这对于分析信号的特性、识别信号的种类以及估计信号的参数具有重要的作用。

2. 噪声分析:在通信、雷达和声呐等系统中,噪声是一个重要的干扰因素。

功率谱可以用于分析噪声的来源和特性,以便采取相应的措施来降低噪声干扰。

通过对噪声的功率谱进行分析,可以帮助人们更好地理解和控制系统的性能。

3. 频域变换:功率谱可以用于实现信号的频域变换。

例如,傅里叶变换可以将时域信号转换为频域信号,以便在频率域中进行处理和分析。

功率谱作为频域变换的一种表现形式,可以用于提取信号的特征、进行滤波处理以及频域压缩等操作。

4. 系统设计:在系统设计中,功率谱是一种重要的性能指标。

例如,在通信系统中,为了确保通信质量的稳定和可靠,需要选择合适的调制方式和信道编码方案。

功率谱可以用于评估不同方案的性能表现,为系统设计提供依据。

5. 生物医学应用:在生物医学领域,功率谱也被广泛应用于信号处理和分析中。

例如,在脑电信号处理中,功率谱可以用于分析大脑活动的频率成分和能量分布情况。

这有助于揭示大脑活动的规律和病理特征,为临床诊断和治疗提供支持。

总之,功率谱在信号处理和分析中具有广泛的应用价值,可以为人们提供深入的信号特性信息和改进系统性能的依据。

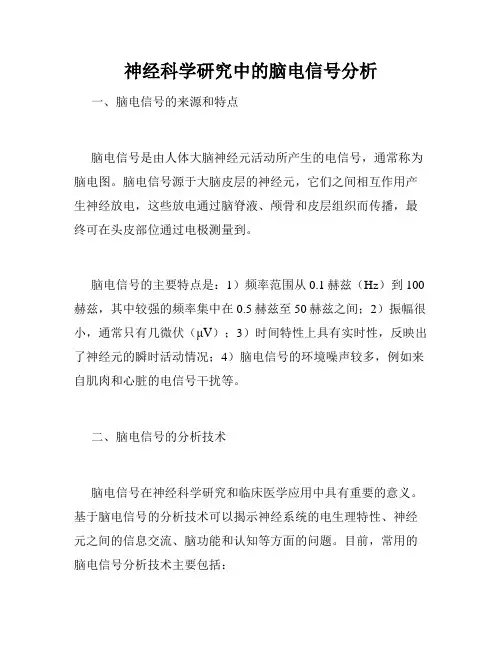

神经科学研究中的脑电信号分析

神经科学研究中的脑电信号分析

神经科学研究中的脑电信号分析一、脑电信号的来源和特点脑电信号是由人体大脑神经元活动所产生的电信号,通常称为脑电图。

脑电信号源于大脑皮层的神经元,它们之间相互作用产生神经放电,这些放电通过脑脊液、颅骨和皮层组织而传播,最终可在头皮部位通过电极测量到。

脑电信号的主要特点是:1)频率范围从0.1赫兹(Hz)到100赫兹,其中较强的频率集中在0.5赫兹至50赫兹之间;2)振幅很小,通常只有几微伏(μV);3)时间特性上具有实时性,反映出了神经元的瞬时活动情况;4)脑电信号的环境噪声较多,例如来自肌肉和心脏的电信号干扰等。

二、脑电信号的分析技术脑电信号在神经科学研究和临床医学应用中具有重要的意义。

基于脑电信号的分析技术可以揭示神经系统的电生理特性、神经元之间的信息交流、脑功能和认知等方面的问题。

目前,常用的脑电信号分析技术主要包括:1. 时域分析时域分析是指对信号时间序列进行统计分析,通常使用振幅、均值、标准差、功率等指标进行数据描述。

时域分析技术可以反映脑电信号的振幅和频率变化。

例如,用均方根值(Root Mean Square,RMS)来评估信号的整体振幅;用自相关函数(Autocorrelation,ACF)来描述信号的周期性;用平均互相关函数(Cross-correlation,CCF)来研究不同脑区之间的相互作用。

2. 频域分析频域分析是指将信号转换为频率域中的功率谱分布。

通过对脑电信号进行傅里叶变换(Fourier Transform,FFT)或小波变换可以将其转换为频域信号。

在频域分析中,常用的指标有谱密度、功率谱、相干性等。

其中,功率谱(Power Spectral Density,PSD)可以反映信号各频段内有多少能量,它通常被用来描述不同脑区之间的频率变化刻度。

3. 时频分析时频分析是指将信号在时间和频率两个方向上进行分析,通常采用小波分析方法。

时频分析可以揭示脑动态变化的空间和时间特性。

alpha波功率谱计算

alpha波功率谱计算

alpha波功率谱计算
Alpha波功率谱计算是通过传感器测量脑电活动中的Alpha波
信号,并将其转换为功率谱图来表示。

下面是一种常见的Alpha波功率谱计算方法:
1. 采集脑电信号:使用脑电图设备(如脑电帽)采集主题的脑电信号。

这些信号包含了主题的大脑活动数据。

2. 预处理脑电信号:对采集到的脑电信号进行预处理,如滤波、去噪等。

这可以帮助减少干扰,并提取可用于功率谱计算的信号。

3. 分割信号:将预处理后的脑电信号分割成较短的时间段,通常为几秒钟的时间窗口。

这样可以更精确地计算Alpha波的功率谱。

4. 应用傅里叶变换:对每个时间窗口内的信号应用傅里叶变换,将其转换为频域。

Alpha波信号通常在8-13Hz的范围内。

5. 计算功率谱:在频域内,将Alpha波信号的能量计算出来,并以功率谱图的形式表示。

通常,功率谱图将频率(Hz)作
为X轴,功率(μV^2/Hz)作为Y轴。

这是一个简单的Alpha波功率谱计算过程。

当然,具体的计算过程和方法可能会因研究目的和方法而有所不同。

生物医学信息处理中的脑电信号分析研究

生物医学信息处理中的脑电信号分析研究

生物医学信息处理中的脑电信号分析研究脑电信号是一种反映大脑活动的电信号,通过对脑电信号的分析,可以深入了解大脑活动的模式和特征,从而为脑科学和临床医学提供重要的信息。

脑电信号分析研究是生物医学信息处理中的重要领域之一,其目标是提取和解释脑电信号中的生物信息,进而对神经系统的功能与性能进行研究和评估。

脑电信号的采集通常是通过脑电图(Electroencephalography,简称EEG)技术完成的,其中多个电极通过粘贴在头皮上,记录脑电信号并传输到设备中。

脑电信号分析的第一步是对原始信号进行预处理。

预处理包括去除噪声、滤波、降采样等步骤,以提高后续分析的准确性。

在脑电信号的频域分析中,主要包括功率谱分析和相关性分析。

功率谱分析是将脑电信号转换到频域,并计算每个频率下的功率谱密度,以识别大脑活动的频率特征,如α波、β波等。

相关性分析用于研究不同脑区之间的相互作用,可以通过计算不同电极之间的相互相干性或函数连接性来揭示脑区与脑区之间的功能连接。

另一方面,在脑电信号的时域分析中,主要包括事件相关电位(Event-related potentials,简称ERP)和瞬时相干性分析。

ERP是在刺激或任务发生时,脑电信号中产生的特殊电位变化,它反映了特定功能加工和信息处理的时间特征,如P300、N200等。

瞬时相干性分析用于探索不同脑区之间的响应同步性,可以通过计算频率特定的相干性来研究大脑在不同频段下的网络动态。

除了频域和时域分析,脑电信号还可以进行空域分析,例如研究脑电在不同脑区的空间分布和源分析。

脑电源分析用于推测脑电信号的产生区域,通过计算电极之间的时空电势分布图来定位活跃脑区。

脑电信号分析在神经科学、临床医学和脑机接口等领域具有广泛的应用。

例如,在神经科学中,脑电信号分析可以帮助研究人类认知、感知、记忆和情绪等高级神经功能的基本机制。

在临床医学中,脑电信号分析可以用于诊断和监测脑部疾病,如癫痫、失眠和认知障碍等。

(完整)脑电图(EEG)和事件相关电位(ERP)的区别

(完整)脑电图(EEG)和事件相关电位(ERP)的区别

脑电图(EEG)和事件相关电位(ERP)有什么区别?(一)脑电图(EEG)检查:是在头部按一定部位放置8—16个电极,经脑电图机将脑细胞固有的生物电活动放大并连续描记在纸上的图形。

正常情况下,脑电图有一定的规律性,当脑部尤其是皮层有病变时,规律性受到破坏,波形即发生变化,对其波形进行分析,可辅助临床对及脑部疾病进行诊断。

脑波按其频率分为:δ波(1—3c/s)θ波(4—7c/s)、α波(8—13c/s)、β波(14—25c/s)γ波(25c/s 以上),δ和θ波称为慢波,β和γ波称为快波。

依年龄不同其基本波的频率也不同,如3岁以下小儿以δ波为主,3-6岁以θ波为主,随年龄增长,α波逐渐增多,到成年人时以α波为主,但年龄之间无明确的严格界限,如有的儿童4、5岁枕部α波已很明显。

正常成年人在清醒、安静、闭眼时,脑波的基本节律是枕部α波为主,其他部位则是以α波间有少量慢波为主。

判断脑波是否正常,主要是根据其年龄,对脑波的频率、波幅、两侧的对称性以及慢波的数量、部位、出现方式及有无病理波等进行分析。

许多脑部病变可引起脑波的异常。

如颅内占位性病变(尤其是皮层部位者)可有限局性慢波;散发性脑炎,绝大部分脑电图呈现弥漫性高波幅慢波;此外如脑血管病、炎症、外伤、代谢性脑病等都有各种不同程度的异常,但脑深部和线部位的病变阳性率很低.须加指出的是,脑电图表现没有特异性,必须结合临床进行综合判断,然而对于癫痫则有决定性的诊断价值,在阗痫发作间歇期,脑电图可有阵发性高幅慢波、棘波、尖波、棘一慢波综合等所谓“痛性放电”表现.为了提高脑电图的阳性率,可依据不同的病变部位采用不同的电极放置方法。

如鼻咽电极、鼓膜电极和蝶骨电极,在开颅时也可将电极置于皮层(皮层电极)或埋入脑深部结构(深部电极);此外,还可使用各种诱发试验,如睁闭眼、过度换气、闪光刺激、睡眠诱发、剥夺睡眠诱发以及静脉注射美解眠等.但蝶骨电极和美解眠诱发试验等方法,可给病人带来痛苦和损害,须在有经验者指导下进行。

脑电信号处理方法研究

脑电信号处理方法研究

脑电信号处理方法研究人类的大脑是一个神秘而又神奇的器官,它是我们人类最重要的器官之一。

人脑内的神经元通过电信号相互作用,才能实现我们的感知、思考、记忆等基本功能。

因此,研究脑电信号是理解人类大脑的重要途径之一。

脑电信号是一种反映人脑活动的电信号,它是通过头皮电极记录下来的。

脑电信号具有高时序分辨率、非侵入性和低成本等优势,是研究人脑神经活动的重要手段。

但是,由于脑电信号的幅度非常小、噪声干扰等问题,使得脑电信号的采集和分析变得非常困难。

因此,脑电信号处理方法的研究显得尤为重要。

脑电信号处理方法可以分为两个主要方面:一是预处理(preprocessing),包括数据清洗、去噪、滤波等步骤;二是特征提取(feature extraction),通过计算一些特定的脑电信号特征,如功率谱密度、时频特征等,获得脑电信号的信息。

在预处理方面,数据清洗对于脑电信号的后续分析来说至关重要。

数据清洗主要是指去除那些包含大幅度噪声和运动伪影等干扰成分所污染的信号段。

去噪可以利用数字信号处理技术,通过信号分解、滤波等对信号进行抑制或滤波的处理。

滤波处理可以通过有源或无源滤波器将脑电信号转换为更容易分析的频域信号。

但是,过滤时要小心,不要影响信号本身的特定信息。

在特征提取方面,通过对脑电信号的变化进行特征提取,可以将脑电信号转换成更容易处理的数字化形式。

时频分析是指在时间和频率两个维度上对脑电信号进行分析,可以获得有利于识别和分类的特征。

功率谱密度分析是指通过对信号的频率特征的处理,获得不同频段下的功率密度变化,从而了解脑电信号在不同频段下的能量分布和主要活动频率等信息。

脑电信号处理方法的研究已经成为脑科学领域中的热门话题。

现在,基于深度学习技术的脑电信号分类和预测算法已经越来越成熟。

例如,卷积神经网络(CNN)等方法已经被应用于不同的脑电信号处理任务中,如睡眠阶段分析、脑电信号分类等。

总之,脑电信号处理方法的研究对于理解人类大脑的活动方式和在临床诊断等方面有重要的意义。

脑电波信号分析方法及其在脑功能研究中的应用

脑电波信号分析方法及其在脑功能研究中的应用

脑电波信号分析方法及其在脑功能研究中的应用概述脑电波是指人体脑部神经元电活动所产生的电信号。

它通过电极捕捉到的电信号的变化来反映人的脑功能和认知过程,因此对脑电波信号的分析和解读对于揭示脑功能和疾病的本质极为重要。

本文将介绍一些常见的脑电波信号分析方法,并探讨这些方法在脑功能研究中的应用。

一、时域分析方法时域分析是对脑电信号的时序性进行处理和分析的方法。

时域分析方法包括均方根、包络线、波形相似性等。

1. 均方根(Root Mean Square,RMS)均方根是计算信号平方均值的方法,可以用来评估信号的总能量。

在脑电研究中,均方根方法可以用来研究不同频带下脑电信号的能量变化情况,进一步揭示脑功能的特征。

2. 包络线(Envelope)包络线方法可以提取脑电信号的高低波动特征,对于研究脑电信号的突发性变化有一定的帮助。

通过包络线方法,可以分析脑电信号的时间统计特征,如突变、持续时间等,从而揭示脑功能的动态变化过程。

3. 波形相似性(Waveform similarity)波形相似性是比较不同脑电信号波形之间的相似度的方法,该方法可用于比较不同实验条件下的脑电信号波形变化,揭示不同脑功能状态下的神经活动差异。

二、频域分析方法频域分析是对脑电信号进行频率谱估计的方法,可以从频率的角度研究脑电信号的功率和频率特征。

常用的频域分析方法包括傅里叶变换、小波分析和功率谱分析等。

1. 傅里叶变换(Fourier Transform)傅里叶变换是一种通过将信号分解成频率成分的方法。

在脑电研究中,傅里叶变换可以用来将脑电波信号从时域转化为频域,从而获得脑电信号的频率分布特征,查看不同频段的功率情况。

2. 小波分析(Wavelet analysis)小波分析是一种将信号分解成尺度和频率的方法,它在时间和频率分辨率上有着较好的平衡。

在脑电研究中,小波分析可以用来检测同时存在于不同频段的脑电特征并定位特定的神经活动。

3. 功率谱分析(Power Spectral Density,PSD)功率谱分析是通过将信号的谱密度计算为功率的方法。

脑电图信号处理和分析方法

脑电图信号处理和分析方法

脑电图信号处理和分析方法第一章:绪论脑电图(Electroencephalogram,简称EEG)是一种记录人脑皮层神经元电活动的生物电信号,具有精度高、时间分辨率高、非侵入性、安全无害且易于操作等优点。

因此,脑电信号成为了认知神经科学、神经信息处理、神经可视化等领域中的热门研究对象。

虽然脑电信号对于研究人类大脑具有重要的意义,但是由于其具有噪声干扰、低振幅、非线性等特点,因此需要对脑电信号进行处理和分析,以获得更为准确的分析结果。

因此,本文将介绍脑电图信号处理和分析方法。

第二章:脑电信号预处理脑电图信号预处理可用于提取脑电信号的有用信息。

预处理包括去噪、滤波、重采样等步骤。

(一)去噪由于脑电信号包含了大量的干扰噪声,可能会对信号处理和分析造成干扰。

因此,去噪是脑电信号预处理的重要步骤。

主要的去噪方法有基线漂移去除、空间滤波、小波变换、盲源分离等方法。

(二)滤波脑电信号的频谱范围广泛,包括了0.5Hz到100Hz之间的频率波段。

为了获取有用信息,需要对信号进行滤波。

常用的滤波方法包括带通滤波、带阻滤波等。

(三)重采样脑电信号的采样率通常为256Hz,过高的采样率会增加计算负担,而过低的采样率则会影响信号质量。

因此,需要对脑电信号进行重采样以获得足够的时间分辨率。

重采样可以采用线性插值、最近邻插值等方法。

第三章:特征提取脑电图信号的特征提取是指分析信号的特征来识别信号中的有用信息。

在脑电信号分析中,常用的特征包括功率谱密度、时域平均值、时域方差、幅度谱等。

(一)功率谱密度功率谱密度(Power Spectrum Density,简称PSD)是指信号在时域上的功率分布。

PSD分析可以获得信号在不同频率上的相对强度分布。

(二)时域平均值时域平均值是指信号在时域上的平均值。

通过对信号进行时域平均值分析,可以获得信号在不同时间段内的平均功率值。

(三)时域方差时域方差是指信号在时域上的方差。

通过对信号进行时域方差分析,可以获得信号在不同时间段内的方差值。

eeg 频谱特征

eeg 频谱特征

eeg 频谱特征
脑电图(Electroencephalogram, EEG)频谱特征是指在不同频率范围内,脑电信号表现出的特定频谱分布特征。

以下是常见的脑电图频谱特征:
1.δ波(Delta waves):频率范围为0.5-4赫兹,通常在深度睡眠状态
下出现,与大脑休息和修复相关。

2.θ波(Theta waves):频率范围为4-8赫兹,通常在浅睡眠、冥想
和放松状态下出现,与创造性思维和催眠状态相关。

3.α波(Alpha waves):频率范围为8-13赫兹,通常在清醒但放松状
态下出现,闭上眼睛时更明显,与放松、专注和注意力集中相关。

4.β波(Beta waves):频率范围为13-30赫兹,通常在清醒、专注和
认知活动中出现,与大脑的激活和思考相关。

5.γ波(Gamma waves):频率范围为30-100赫兹,通常在高度专注、
学习和信息处理时出现,与神经元之间的信息传递和整合相关。

这些频谱特征可以通过对脑电图信号进行频谱分析来提取和研究,有助于理解大脑活动的不同状态和功能。

不同频谱特征的出现与具体的认知、情绪和行为状态有一定的关联,因此脑电图频谱特征在神经科学、临床医学和心理学等领域具有重要的应用价值。

脑电信号特征分析

脑电信号特征分析

脑电信号特征分析一脑电信号的概念已经研究意义脑电信号(Electroencephalograph,EEG)中包含了大量的生理与病理信息,是进行神经系统疾病和症状,特别是癫痫病诊断的主要依据。

从20世纪初,人们就开始研究人的脑电信号,多年以来,人们已经积累了一系列脑电信号处理的理论和方法,但是进展不是很快。

这主要是因为人们目前对脑电信号产生的机理认识还不够,另外脑电信号的非平稳性和背景噪声等都很强,因此脑电信号的分析与处理一直是非常吸引人但又极其困难的研究课题。

近年来,电子技术以及非线形分析理论的快速发展为我们提供了脑电信号处理的新手段。

本文将利用快速傅立叶变换(F F T)理论来分析脑电序列信号的频谱和功率谱。

脑电图是脑神经细胞电生理活动在大脑皮层或头皮表面的总体反映。

临床实践表明,脑电信号中包含了大量生理与疾病信息,所以我们通过对脑电信号的处理,不仅可以为医生提供临床诊断依据,而且可以为某些脑疾病(比如癫痫、脑肿瘤、智力状况等)提供有效的治疗手段。

二脑电信号特征提取的内容研究脑电图信号(EEG)在时域、频域方面所具有的特征,计算出人的大脑在不同状态下的功率频特征。

就是利用快速傅立叶变换(FFT)来研究脑电序列信号的谱值。

脑电信号可以视作为一组时间序列,时间序列的时域是指是描述数学函数或物理信号对时间的关系。

例如一个信号的时域波形可以表达信号随着时间的变化。

若考虑离散时间,时域中的函数或信号,在各个离散时间点的数值均为已知。

若考虑连续时间,则函数或信号在任意时间的数值均为已知。

而其对应的频谱是是描述信号在频率方面特性时用到的一种坐标系。

对任何一个事物的描述都需要从多个方面进行,每一方面的描述仅为我们认识这个事物提供部分的信息。

功率谱是功率谱密度函数的简称,它定义为单位频带内的信号功率。

它表示了信号功率随着频率的变化情况,即信号功率在频域的分布状况。

常用于功率信号(区别于能量信号)的表述与分析,其曲线(即功率谱曲线)一般横坐标为频率,纵坐标为功率。

脑电图信号分析研究综述

脑电图信号分析研究综述

脑电图信号分析研究综述随着神经科学和医学领域的不断发展,脑电图(Electroencephalogram,EEG)信号分析研究正成为一项备受关注的研究领域。

脑电图信号分析是通过记录和分析大脑活动所产生的电位变化来探究人类认知、行为和神经疾病的研究方法。

本文将综述脑电图信号分析的基本原理、应用领域以及未来的发展趋势。

脑电图信号是通过放置在头皮上的电极阵列记录大脑中神经元放电所产生的电位变化。

这些电位变化可以反映出不同的脑电波形,例如α、β、θ和δ波等。

脑电图信号分析有助于研究大脑功能的时空特性以及神经元网络的相互联系。

其中,基于时域和频域的分析方法是最常用的。

在时域中,常见的分析方法包括事件相关电位(Event-Related Potentials,ERP)和时频分析。

ERP是通过对单个或多个事件的刺激后脑电信号进行平均处理得出的结果,用于研究特定事件对大脑功能的影响。

时频分析则可以捕捉到在时间和频率上的变化,如小波变换和经验模态分解等方法。

在频域中,常见的分析方法包括功率谱分析、相干性分析和相位同步分析等。

功率谱分析可以展示不同频率成分的能量分布情况,有助于研究脑区活动的变化。

相干性分析用于评估不同脑区之间的相互作用程度,而相位同步分析则更加关注脑区之间的同步性。

这些分析方法的综合应用可以揭示大脑活动的复杂网络特性。

脑电图信号分析在许多领域都有重要的应用价值。

首先,它在认知神经科学研究中起着关键作用。

通过研究脑电信号与认知过程之间的关联,科学家可以深入了解大脑是如何处理信息、记忆和注意力等认知功能的。

其次,脑电图信号分析在脑机接口(Brain-Computer Interface,BCI)领域有着广泛的应用。

BCI的目标是通过捕获脑电图信号来实现人机交互和康复治疗,为残疾人提供通信和运动控制的途径。

此外,脑电图信号分析还在神经疾病诊断和治疗中发挥着重要作用,如癫痫发作的监测和脑卒中的预后评估等。

脑电信号采集处理的综述

脑电信号采集处理的综述

生物电子学学院:电子信息学院班级:生物医学工程101班关于脑电信号采集处理的综述摘要:脑电信号是人体的一种基本生理信号, 具有重要的临床诊断和治疗价值。

由于脑电信号的自身非平稳性随机特点, 使得对它的研究成为一项具有相当难度的课题。

本文总结了脑电信号的采集方法以及后期处理的方法。

脑电的采集主要是前置级放大电路的设计,而后期的处理则是通过对实测脑电信号进行时域分析、频域分析、W ign er方法、小波方法等若干算法的仿真和对比, 深入分析和评价了脑电信号若干方法的特点以及存在的问题。

关键词:脑电信号、采集、前置级放大、信号处理方法前言:脑电信号是大脑神经元突触后电位的综合,具有丰富的大脑活动信息,是大脑研究、生理研究、临床脑疾病诊断的重要手段。

脑电信号采集的预处理是一个比较复杂的问题。

首先,脑电信号非常微弱,一般只有50μV左右,幅值范围为5μV~100μV。

所以,脑电信号放大增益要比一般的信号高得多,一般要放大20000 倍左右。

第二,脑电信号头皮与颅骨通常几千欧姆的电阻,所以要求前置部分有很高的输入阻抗,以提高脑电信号索取能力,一般输入阻抗要大于10 MΩ。

第三,脑电信号的频率低,一般在0.1 Hz ~ 100Hz,需要滤除脑电信号频率以外的高频干扰。

第四,在普通环境下,脑电信号采集受到工频干扰等共模干扰,信噪比通常低于-10 dB。

工频干扰主要是以共模形式存在,幅值在mV 数量级,所以要求放大器具有很高的共模抑制比,一般要大于120 dB。

第五,在电极与头皮接触的部位会产生电位差,称为极化电压。

极化电压一般在几毫伏到几百毫伏之间,理想情况下,在用双电极提取人体两点电位差时,两个电极保持对称则可以使极化电压互相抵消,但实际上,由于极化电压和通过电极电流大小、电极和皮肤接触阻抗不对称等很多因素有关,所以不可避免造成干扰,尤其当电极和皮肤接触不良时,干扰更严重。

如果在仪表放大器的前端不做处理,极化电压的存在使得前置放大器的增益不能过大。

eeglab功率谱计算

eeglab功率谱计算

EEGLAB 是一款广泛应用于脑电图(Electroencephalography, EEG)数据分析的专业软件。

它支持多种功率谱计算方法,包括周期图法、自相关法和Welch 法等。

一、EEGLAB 中常用的几种功率谱计算方法的简要介绍:1. Periodogram: 周期图法是最简单的功率谱估计方法之一。

它使用FFT (Fast Fourier Transform)计算信号的频谱,并将其平方得到功率谱密度。

这种方法的优点是计算速度快,但缺点是存在窗口效应,即相邻窗口间的频谱可能存在较大的偏差。

2. Autoregressive Model (AR): 自回归模型法基于线性预测理论,通过拟合AR(p) 模型参数估计功率谱密度。

AR 方法的优点是可以减小窗函数引起的泄漏效应,并允许灵活指定模型阶数p 来适应信号特性。

3. Moving Average Model (MA): 移动平均模型法类似于AR 方法,但它基于MA(q) 模型参数估计功率谱密度。

MA 方法同样有助于减小窗函数引起的泄漏效应。

4. Autoregressive Moving Average Model (ARMA): 自回归移动平均模型法结合了AR 和MA 的优点,通过拟合ARMA(p,q) 模型参数估计功率谱密度。

ARMA 方法适用于复杂的非平稳信号。

5. Welch's Method: Welch 法是一种改进的周期图法,它通过分割原始信号并应用窗口函数(如Hanning 或Hamming 窗口),然后计算各个窗口的功率谱并取平均值,从而降低窗口效应并提高估计精度。

二、在EEGLAB 中计算功率谱的具体步骤:1. 导入EEG 数据。

2. 应用滤波器(如果有必要)去除高频噪声和其他干扰。

3. 分割数据并应用窗口函数。

4. 使用相应的函数计算功率谱。

5. 可视化功率谱,并进行进一步分析。

请注意,不同的应用场景可能需要使用不同的方法来计算功率谱,所以在实际操作前,建议熟悉每种方法的特点和适用范围。

eeg功率谱密度

eeg功率谱密度

eeg功率谱密度
EEG(脑电图)功率谱密度是一种用于分析脑电信号的方法。

它将脑电信号分解为不同频率的成分,并计算每个频率成分的功率谱密度。

通过这种方法,可以研究脑电信号在不同频率下的变化,以及脑电信号与认知、行为等方面的关系。

脑电信号是由大脑中神经元的电活动所产生的信号。

脑电信号的频率范围通常从0.5Hz到100Hz不等,可以分为不同频带,如δ波(0.5-4Hz)、θ波(4-8Hz)、α波(8-13Hz)、β波(13-30Hz)和γ波(30-100Hz)。

每个频带的波形特征和生理意义都不同。

通过EEG功率谱密度分析可以得到不同频带下的功率谱密度分布图,这些分布图通常可以分为几个峰值,反映出脑电信号在这些频率下具有不同的活动强度。

例如,在α带下的峰值反映出大脑处于放松状态,而在β带下的峰值反映出大脑处于高度兴奋状态。

EEG功率谱密度分析已被广泛应用于研究认知、情感、疾病等方面。

通过分析不同频率下的功率谱密度分布,可以揭示大脑活动的时空特征,为探索脑机制提供重要的线索和理论支持。

- 1 -。

eeg傅里叶变换

eeg傅里叶变换

eeg傅里叶变换EEG(脑电图)傅里叶变换简介引言脑电图(Electroencephalogram,EEG)是一种用于检测脑部活动的非侵入性技术。

通过将电极放置在头皮上,记录大脑神经元的电活动,可以获取到一系列脑电信号。

然而,仅仅观察原始的脑电信号并不能直观地得出有关脑功能的详细信息。

为了更好地理解和分析脑电信号,需要使用一些数学方法进行信号处理和分析。

傅里叶变换就是其中之一。

傅里叶变换的基本原理傅里叶变换是将一个信号分解成一系列正弦和余弦函数的和,用于分析信号的频率成分。

在脑电信号的处理中,傅里叶变换可以将原始的时域信号转换为频域信号,从而可以观察信号在不同频率上的特征。

脑电信号的频谱分析脑电信号可以分为不同频率的成分,每个频率成分都与特定的脑电活动相关。

傅里叶变换可以将原始的时域脑电信号转换为频域信号,通过观察频谱图,可以清晰地看到不同频率成分的强度和分布情况。

脑电信号的频谱分析可以帮助我们理解脑电活动与不同认知和行为过程之间的关系。

例如,人类的大脑在不同的认知任务中会表现出不同的脑电活动模式。

通过对脑电信号进行傅里叶变换,可以分析不同频率带上的功率谱密度,从而了解大脑在不同任务下的工作状态和活动强度。

傅里叶变换在脑电信号处理中的应用除了频谱分析,傅里叶变换在脑电信号处理中还有其他应用。

例如,滤波是一种常用的信号处理方法,用于去除脑电信号中的噪音。

通过将信号进行傅里叶变换,可以将噪音频率范围内的成分滤除,从而提高脑电信号的质量。

傅里叶变换还可以用于对脑电信号进行时频分析。

时频分析可以揭示脑电信号在时间和频率上的变化,帮助我们了解大脑在不同时间段和频率带上的活动特征。

傅里叶变换的局限性和改进方法尽管傅里叶变换在脑电信号处理中有着广泛的应用,但它也存在一些局限性。

首先,傅里叶变换假设信号在整个时间范围内是稳定的,而脑电信号通常是非稳定的。

其次,傅里叶变换无法提供关于信号的时序信息,而脑电信号的时序特征对于理解脑功能至关重要。

脑电放大(直流供电)脑电特性人的脑电信号(EEG)是大脑皮层的神经元

脑电放大(直流供电)脑电特性人的脑电信号(EEG)是大脑皮层的神经元

脑电放大(直流供电)脑电特性人的脑电信号(EEG)是大脑皮层的神经元细胞所产生的电流总和在穿过头颅到达头皮后,所引起的头皮不同部位有不同的电位水平。

脑电波根据频率与振幅不同可分为:(1)α波:频率为8~13 H z,振幅为20~100μV,可在头颅枕部检测到,它是节律性脑电波中最明显的波;整个皮层均可产生α波。

α波在清醒、安静、闭眼时即可出现,波幅由小到大,再由大到小规律性变化,呈棱状图形。

(2)β波:频率为14~30 H z,振幅为5~20μV,在额部和颞部最为明显,是一种快波。

它的出现一般意味着大脑比较兴奋。

(3)θ波:频率为4~7 H z,振幅为10~50μV,是在人困倦时,中枢神经系统处于抑制状态时所记录的波形。

(4)δ波:频率为0.5~3 H z,振幅为20~200μV,在睡眠、深度麻醉、缺氧或大脑有器质性病变时出现。

由此可知,取自大脑皮层的脑电幅值范围为10~200μV,主要频率集中在0.5~30 H z。

由此可知,取自大脑皮层的脑电幅值范围为10~200μV,主要频率集中在0.5~30 Hz。

测量干扰1)电极极化引起的极化电压:直流成分,用直流放大器时,信号直流成分被干扰,在高放大倍数时,使放大器饱和。

普通电极的极化电压在200mV左右,选用银-氯化银电极能够减小极化电压。

另外在电极与头皮之间抹导电膏可以是两者之间耦合良好,减少噪声。

2)工频干扰:50Hz市电干扰信号,供仪器设备、照明等使用的电源,其50Hz及其谐波通过仪器等途径干扰检测电信号。

可通过增加一个50Hz的陷波器对其滤除。

3)电磁场辐射:主要来自外界无线电波及高频设备。

将电路装入金属盒,或罩金属网,外部信号传输使用屏蔽线。

4)生物电信号的相互干扰:肌电,眨眼干扰脑电,脑电易淹没在强势信号中。

测量时靠近脑部,保持安静状态。

5)器件噪声:尽量选取大公司生产的优良器件,低噪声,高共模抑制比。

6)脑电信号在μV量级:较高的放大增益,10000以上7)共模电压度脑电检测的影响:提高共模抑制比,大于80db8)脑电信号取自人体表面,有较高的信号源阻抗:高输入阻抗,大于10MΩ系统设计设计要求:放大倍数:16000倍共模抑制比:≥80dB通带频率范围:0.5~35Hz电源范围:6V以下电路设计前置放大1)无源低通滤波R1,C1,R2,C2,构成无源低通滤波,可以抑制高频干扰,截止频率f=37Hz2)双向并联二极管D1~D4选用低漏电的微型二极管IN4148,构成保护电路,使电路在5000V高压下不会损毁3)差动放大电路A1,A2和R3~R5构成差动放大电路,可为后级一仪器仪器放大器提高增益,进而为提高电路共模抑制比提供了条件,同时可以接匹配电阻,从中间取共模驱动电压,给仪器放大器创造输入端的良好条件此级放大增益为A=1+(R3+R4)/R5=5A1,A2选用LM358LM358内部包括有两个独立的,高增益,内部频率补偿的双运算放大器,具有高增益,低输入偏流,低失调电压和失调电流等特性,适合于电池供电参数:直流电压增益高(约100dB)单位增益频带宽(约1MHz)电源电压范围单电源3-30V,双电源±1.5-±15V4)无源高通滤波无源高通滤波可以抑制极化电压,可以保证最大限度的提高前置放大器的增益截止频率f=0.45Hz5)右腿驱动与把放大器的“地”直接接人体的接法相比,右腿驱动利用了人体共模电压负反馈技术,减少了共模电压额输入值,大幅度提高了系统的共模抑制比6)共模驱动50Hz的共模电压经放大器A3接到了导联屏蔽线和滤波电容的节点上,使得输入信号线和屏蔽层处于相同的共模电位,因而消除了导联电缆线的分布电容和滤波电容的影响,同时,也提高了放大器的输入阻抗7)仪器放大器采用低功耗高精度的通用仪表放大器INA128作为主放大器主要参数见下表低偏置电压最大50μV低温度漂移最大0.5μV/C低输入偏置电流最大5nA高共模抵制CMR 最小120dB输入保护至±40V宽电源电压范围±2.25 至±18V低静态电流700μA引脚塑料DIP 和SO-8 封装低通滤波器:低通滤波器采用六阶巴特沃斯低通滤波,截止频率30Hz50Hz陷波由于电阻和电容无法做到完全的匹配,所以很难将陷波频率控制在50Hz,不过可以通过调节RW1来使陷波频率尽量精确。
