数字电路知识点汇总精华版
(完整版)数电知识点汇总
数电知识点汇总第一章：1，二进制数、十六进制与十进制数的互化，十进制化为8421BCD代码2，原码，补码，反码及化为十进制数3，原码=补码反码+1重点课后作业题：题1.7,1.10第二章：1，与，或，非，与非，或非，异或，同或，与或非的符号（2种不同符号，课本P22，P23上侧）及其表达式。
A☉A☉A……A=？(当A的个数为奇数时，结果为A，当A的个数为偶数时，结果为1)A⊕A⊕A……A=？（当A的个数为奇数时，结果为A，当A的个数为偶数时，结果为0)2，课本P25，P26几个常用公式（化简用）3，定理（代入定理，反演定理，对偶定理），学会求一表达式的对偶式及其反函数。
4，※※卡诺图化简：最小项写1，最大项写0，无关项写×。
画圈注意事项：圈内的“1”必须是2n个；“1”可以重复圈,但每圈一次必须包含没圈过的“1”；每个圈包含“1”的个数尽可能多，但必须相邻，必须为2n个；圈数尽可能的少；要圈完卡诺图上所有的“1”。
5，一个逻辑函数全部最小项之和恒等于16，已知某最小项，求与其相邻的最小项的个数。
7，使用与非门时多余的输入端应该接高电平，或非门多余的输入端应接低电平。
8，三变量逻辑函数的最小项共有8个，任意两个最小项之积为0.9，易混淆知识辨析：1）如果对72个符号进行二进制编码，则至少需要7位二进制代码。
2）要构成13进制计数器，至少需要4个触发器。
3）存储8位二进制信息需要8个触发器。
4）N进制计数器有N个有效状态。
5）一个具有6位地址端的数据选择器的功能是2^6选1.重点课后作业题：P61 题2.10~2.13题中的（1）小题，P62-P63题2.15（7），题2.16（b）,题2.18（3）、（5）、（7），P64题2.22（3）、2.23（3）、2.25（3）。
第三章：1，二极管与门，或门的符号（课本P71，P72）2，认识N沟道增强型MOS管，P沟道增强型MOS管，N沟道耗尽型，P沟道耗尽型的符号，学会由符号判断其类型和由类型推其符号。
数字电子技术基础知识点总结
时序逻辑电路分析的一般步骤 :
1. 观察电路的结构，确定电路是同步时序逻辑电路还是 异步时序逻辑电路，是米里型电路还是莫尔型电路。
2. 根据给定的时序电路图,写出下列各逻辑方程式：
(1) 写出各触发器的时钟方程。 (2) 写出时序逻辑电路的输出方程。 (3) 写出各触发器的驱动方程。 (4) 将各触发器的驱动方程代入其特性方程，求得各触发器的次态方 程.
Rb
1
20kΩ
+VCC（ +12V ） RC 1kΩ
3
VO
β=50
2
（a）
（b）
（c）
R b1
1
15kΩ
R b2 51kΩ
+VCC （+12V ） RC 1kΩ
V
3
O
β=50
2
5V
R b1
1
15kΩ R b2
51kΩ
+VCC （+15V ） RC 2kΩ
V
3
O
β=50
2
-3V （d）
-3V （e）
基本定律和恒等式
第四章 触发器
基本要求 1.熟练掌握各类触发器的逻辑功能（功能表、特性方 程、状态转换图、驱动表）。 2. 熟练掌握各种不同结构的触发器的触发特点，并能 够熟练画出工作波形。 3.熟悉触发器的主要参数。 4.熟悉各类触发器间的相互转换。 5.了解各类触发器的结构和工作原理。
1 写出图示各电路的状态方程。
5. 根据逻辑函数 表达式画出逻辑 电路图。
第三章 组合逻辑模块及其应用
基本要求 1.熟练掌握译码器、编码器、数据选择器、数值比 较器的逻辑功能及常用中规模集成电路的应用。 2.熟练掌握半加器、全加器的逻辑功能，设计方法。 3.正确理解以下基本概念：

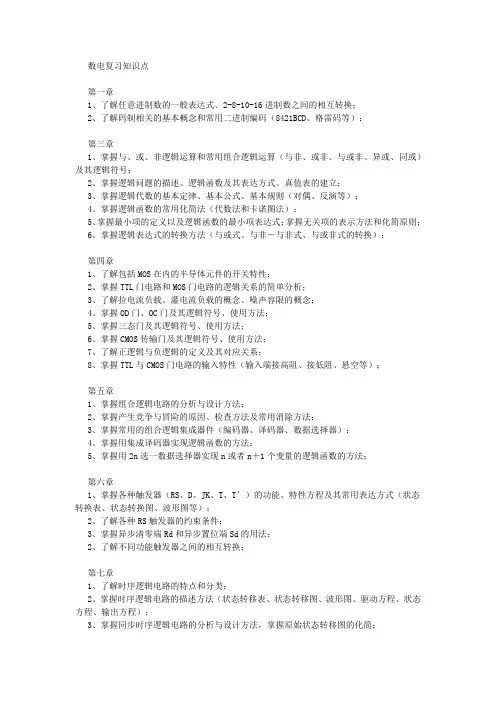

(完整版)数电知识点总结(整理版)
数电复习知识点第一章1、了解任意进制数的一般表达式、2-8-10-16进制数之间的相互转换；2、了解码制相关的基本概念和常用二进制编码（8421BCD、格雷码等）；第三章1、掌握与、或、非逻辑运算和常用组合逻辑运算（与非、或非、与或非、异或、同或）及其逻辑符号；2、掌握逻辑问题的描述、逻辑函数及其表达方式、真值表的建立；3、掌握逻辑代数的基本定律、基本公式、基本规则（对偶、反演等）；4、掌握逻辑函数的常用化简法（代数法和卡诺图法）；5、掌握最小项的定义以及逻辑函数的最小项表达式；掌握无关项的表示方法和化简原则；6、掌握逻辑表达式的转换方法（与或式、与非－与非式、与或非式的转换）；第四章1、了解包括MOS在内的半导体元件的开关特性；2、掌握TTL门电路和MOS门电路的逻辑关系的简单分析；3、了解拉电流负载、灌电流负载的概念、噪声容限的概念；4、掌握OD门、OC门及其逻辑符号、使用方法；5、掌握三态门及其逻辑符号、使用方法；6、掌握CMOS传输门及其逻辑符号、使用方法；7、了解正逻辑与负逻辑的定义及其对应关系；8、掌握TTL与CMOS门电路的输入特性（输入端接高阻、接低阻、悬空等）；第五章1、掌握组合逻辑电路的分析与设计方法；2、掌握产生竞争与冒险的原因、检查方法及常用消除方法；3、掌握常用的组合逻辑集成器件（编码器、译码器、数据选择器）；4、掌握用集成译码器实现逻辑函数的方法；5、掌握用2n选一数据选择器实现n或者n＋1个变量的逻辑函数的方法；第六章1、掌握各种触发器（RS、D、JK、T、T’）的功能、特性方程及其常用表达方式（状态转换表、状态转换图、波形图等）；2、了解各种RS触发器的约束条件；3、掌握异步清零端Rd和异步置位端Sd的用法；2、了解不同功能触发器之间的相互转换；第七章1、了解时序逻辑电路的特点和分类；2、掌握时序逻辑电路的描述方法（状态转移表、状态转移图、波形图、驱动方程、状态方程、输出方程）；3、掌握同步时序逻辑电路的分析与设计方法，掌握原始状态转移图的化简；4、了解异步时序逻辑电路的简单分析；5、掌握移位寄存器、计数器的功能、工作原理和实际应用等；6、掌握集成计数器实现任意进制计数器的方法；7、掌握用移位寄存器、计数器以及其他组合逻辑器件构成循环序列发生器的原理；第八章1、掌握门电路和分立元件构成的施密特触发器、单稳态触发器、多谐振荡器的电路组成及工作原理，掌握相关参数的计算方法；2、掌握用555电路构成施密特触发器、单稳态触发器、多谐振荡器的方法以及工作参数的计算或者改变方法；第九章1、了解ROM和RAM的基本概念；2、了解存储器容量的表示方法和扩展方法，了解存储容量与地址线、数据线的关系。

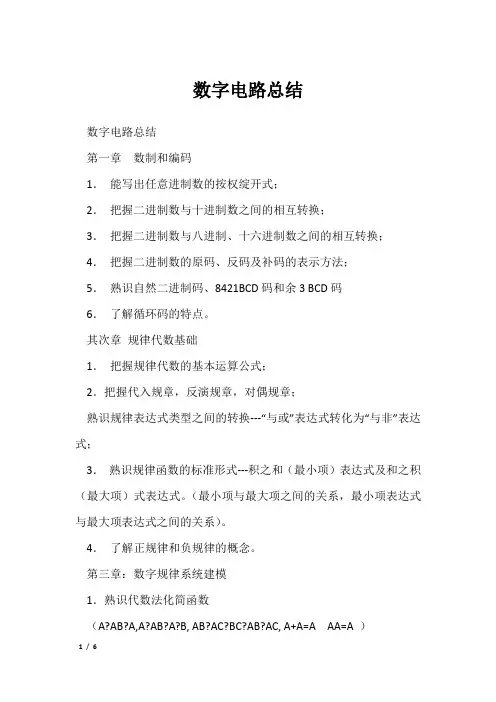

数字电路总结
数字电路总结数字电路总结第一章数制和编码1．能写出任意进制数的按权绽开式；2．把握二进制数与十进制数之间的相互转换；3．把握二进制数与八进制、十六进制数之间的相互转换；4．把握二进制数的原码、反码及补码的表示方法；5．熟识自然二进制码、8421BCD码和余3 BCD码6．了解循环码的特点。
其次章规律代数基础1．把握规律代数的基本运算公式；2．把握代入规章，反演规章，对偶规章；熟识规律表达式类型之间的转换---“与或”表达式转化为“与非”表达式；3．熟识规律函数的标准形式---积之和（最小项）表达式及和之积（最大项）式表达式。
（最小项与最大项之间的关系，最小项表达式与最大项表达式之间的关系）。
4．了解正规律和负规律的概念。
第三章：数字规律系统建模1．熟识代数法化简函数（A?AB?A,A?AB?A?B, AB?AC?BC?AB?AC, A+A=A AA=A ）2．把握图解法化简函数3．了解列表法化简函数（Q-M法的步骤）4．能够解决规律函数简化中的几个实际问题。
a. 无关项，任意项，约束项的处理；b. 卡诺图之间的运算。
5．时序规律状态化简把握确定状态规律系统的状态化简；了解不完全确定状态规律系统的状态化简。
第四章：集成规律门1．了解TTL“与非”门电路的简洁工作原理；2．熟识TTL“与非”门电路的外特性：电压传输特性及几个主要参数，输出高电平，输出低电平、噪声容限、输入短路电流、扇出系数和平均传输延迟时间。
3．熟识集电集开路“与非”门（OC门）和三态门规律概念，理解“线与”的概念；4．把握CMOS“与非”门、“或非”门、“非”门电路的形式及其工作原理。
5．娴熟把握与、或、非、异或、同或的规律关系。
7．把握R-S、J-K、D、T触发器的规律功能、特征方程、状态转换图、状态转换真值表。
不要求深化讨论触发器的内部结构，只要求把握它们的功能，能够正确地使用它们；8．了解触发器直接置“0”端RD和直接置“1”端SD的作用。
数电知识点汇总
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制：由0和1组成，逢2进1。
在数字电路中，因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字电路的基础数制。
例如，(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制：人们日常生活中最常用的数制，由0 - 9组成，逢10进1。
- 十六进制：由0 - 9、A - F组成，逢16进1。
十六进制常用于表示二进制数的简化形式，因为4位二进制数可以用1位十六进制数表示。
例如，(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制：按位权展开相加。
- 十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。
- 二进制与十六进制转换：4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组，不足4位的在左边补0，然后将每组二进制数转换为对应的十六进制数；反之，将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码（Binary - Coded Decimal）：用4位二进制数来表示1位十进制数。
常见的有8421 BCD码，例如十进制数9的8421 BCD码为(1001)。
- 格雷码（Gray Code）：相邻的两个代码之间只有一位不同。
在数字系统中，当数据按照格雷码的顺序变化时，可以减少电路中的瞬态干扰。
例如，3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算（AND）：逻辑表达式为Y = A·B（也可写成Y = AB），当A和B都为1时，Y才为1，否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算（OR）：逻辑表达式为Y = A + B，当A和B中至少有一个为1时，Y为1，只有A和B都为0时，Y为0。
(完整版)数字电路复习笔记
Chapter1 数制和数码1.1 数制变换： Binary 、 Octal 、 Decimal 、 HexadecimalB→ D：数字乘以其位权。
B→ O：三位一组B→ H：四位一组D→ B：法一：整数部分：除以二，获取由余数以及最后的商（0 或 1）构成的值，它们的位权挨次为 2^0,2^1,2^2 。
小数部分：乘以二，结果小于1，则标记位为0；大于 1则标记位为 1，再将结果减去 1 后作下一轮乘以二，这样也获取一组值，它们的位权挨次为2^(-1),2^(-2),2^(-3)。
法二：拼集，将该数与2^n 作比较。
D→ O、D→ H 都是先将 D→B，而后 B → O、B→ HO和 H间变换都是以 B 为桥梁。
原码、反码、补码正数：原码 =反码 =补码负数：反码不变符号位，其余取反；补码先反码，再在最低位加1二进制数的计算加：逢二进一减：借一当二。
A-B 在计算机中是A（补） +（ -B ）（补），获取是结果的补码。
乘：移位累加除：长除法。
同十进制，除数（n 位），若被除数最高的 n 位大于除数，则开始写商，否则在 n+1 位开始。
二进制数码对十进制数 0～9 编码，需要四位二进制，主要有：有权码： 8421 码、 2421 码、 5211 码无权码：格雷码、余 3 码、循环余 3 码有权码的位权即为名称中的数字；格雷码相邻两数只有一位数码产生变化，且没法用计算式表达。
Chapter2 逻辑函数及其简化逻辑运算变量取值： 0、 1，逻辑运算 1+1=1，而算数运算 1+1=0。
基本运算：与、或、非与门： Y ＝A ?B＝ AB或门： Y ＝A+B非门： Y＝衍生运算：与非、或非、同或、异或与非：或非：同或：异或：总结：逻辑符号中，与是& ，或是≥ 1，非是 1；电路符号中，与是包子型，或是月亮型，非是小环。
2.2 逻辑代数的运算规则2.2.1 公式、定律1基本公式加法（或）：注意 A+A+A+=A 加法重叠规律。
数电知识点总结考研
数电知识点总结考研一、数字电路基础1. 数字电路的概念数字电路是由数字逻辑门电路构成的各种数字系统，它主要用于处理和传输数字信息。
数字电路包括组合逻辑电路和时序逻辑电路两个部分。
2. 逻辑代数逻辑代数是描述逻辑运算规律的数学工具，它包括逻辑常数、逻辑变元、逻辑运算、代数运算等。
3. 组合逻辑电路组合逻辑电路是不含有存储元件的数字电路，它的输出只依赖于当前的输入信号。
常见的组合逻辑电路包括门电路、译码器、编码器、多路选择器、多路反相器、比较器等。
4. 时序逻辑电路时序逻辑电路是含有存储元件的数字电路，它的输出不仅受到当前的输入信号影响，还受到之前的输入信号历史影响。
常见的时序逻辑电路包括触发器、倒计数器、移位寄存器、计数器、序列检测器等。
5. 简单计算机系统简单计算机系统是由CPU、存储器、输入输出设备、总线等部分组成的计算机系统。
它的工作过程包括指令执行、数据传输、中断处理等。
二、数字信号处理基础1. 信号与系统信号与系统是数字信号处理的基础，它包括信号的分类、信号的运算、线性系统、离散时间系统、连续时间系统等内容。
2. 时域分析时域分析是对信号在时间域内的运算和处理技术，它包括时域波形、时域运算、时域特性分析等内容。
3. 频域分析频域分析是对信号在频域内的运算和处理技术，它包括傅里叶变换、离散傅里叶变换、频域滤波、频域特性分析等内容。
4. 信号采样与重构信号采样与重构是数字信号处理的重要技术，它包括纳奎斯特采样定理、采样定理的应用、信号重构方法等内容。
5. 数字滤波器数字滤波器是数字信号处理的重要工具，它包括FIR滤波器、IIR滤波器、数字滤波器设计方法等内容。
三、数字通信基础1. 数字调制与解调数字调制技术是数字通信的基础，它包括调制信号的生成、常用数字调制方式、调制信号的解调等内容。
2. 数字传输信道数字传输信道是数字通信的重要组成部分，它包括数字信号传输模式、数字信号传输中的数据损失、数字信号传输中的误码率等内容。
数电考试知识点总结
数电考试知识点总结一、数字电路的基本概念1.1 信号与信号的分类信号是一种描述信息的表现形式，它可以是数学函数、电流、电压或其他物理量。
信号可以分为模拟信号和数字信号两种。
模拟信号是连续的，它的值可以在一定范围内连续变化；数字信号是离散的，它的值只能取有限的几种状态。
1.2 二进制码二进制码是一种用“0”和“1”来表示信息的编码方式，是数字电路中常用的编码方式。
二进制码可以表示数字、文字、图像等各种信息，是数字系统的基础。
1.3 逻辑门逻辑门是用来进行逻辑运算的元器件，它可以实现与、或、非、异或等逻辑运算。
常见的逻辑门有与门、或门、非门、与非门、或非门、异或门等多种类型。
二、组合逻辑电路2.1 组合逻辑电路的基本结构组合逻辑电路是由逻辑门组成的电路，它的输出只依赖于输入的当前值，而不考虑输入的历史状态。
组合逻辑电路可以用来实现各种逻辑运算和信息处理功能。
2.2 真值表真值表是用来描述逻辑运算结果的一种表格形式，它列出了各种可能的输入组合所对应的输出值。
真值表可以用来验证逻辑电路的正确性，也可以用来设计逻辑电路。
2.3 编码器和解码器编码器是用来将多个输入信号编码成一个二进制输出信号的电路，解码器则是用来将一个二进制输入信号解码成多个输出信号的电路。
编码器和解码器在数字通信和信息处理中有着重要的应用。
2.4 多路选择器和数据选择器多路选择器是一种能够从多个输入中选择一个输出的电路，数据选择器则是一种对输入数据进行选择的电路。
多路选择器和数据选择器在信息处理和信号传输中有着广泛的应用。
2.5 码变换器和位移寄存器码变换器是一种能够将一个编码转换成另一个编码的电路，位移寄存器则是一种能够实现数据位移操作的电路。
码变换器和位移寄存器在数字信号处理和通信中有着重要的作用。
三、时序逻辑电路3.1 时序逻辑电路的基本概念时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号控制的一种电路。
它的输出不仅依赖于输入的当前值，还可能依赖于输入的历史状态。
数电期末总结知识要点
数字电路各章知识点第1章 逻辑代数基础一、 数制和码制1．二进制和十进制、十六进制的相互转换 2．补码的表示和计算 3．8421码表示二、 逻辑代数的运算规则1．逻辑代数的三种基本运算：与、或、非 2．逻辑代数的基本公式和常用公式 逻辑代数的基本公式（P10） 逻辑代数常用公式： 吸收律：A AB A =+消去律：AB B A A =+ A B A AB =+ 多余项定律：C A AB BC C A AB +=++ 反演定律：B A AB += B A B A ∙=+ B A AB B A B A +=+三、 逻辑函数的三种表示方法及其互相转换 ★ 逻辑函数的三种表示方法为：真值表、函数式、逻辑图 会从这三种中任一种推出其它二种，详见例1-6、例1-7 逻辑函数的最小项表示法 四、 逻辑函数的化简： ★1、 利用公式法对逻辑函数进行化简2、 利用卡诺图队逻辑函数化简3、具有约束条件的逻辑函数化简例1.1 利用公式法化简 BD C D A B A C B A ABCD F ++++=)( 解：BD C D A B A C B A ABCD F ++++=)(BD C D A B A B A ++++= )(C B A C C B A +=+ BD C D A B +++= )(B B A B A =+ C D A D B +++= )(D B BD B +=+ C D B ++= )(D D A D =+ 例1.2 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、m ABCD Y 约束条件为∑8)4210(、、、、m 解：函数Y 的卡诺图如下：00 01 11 1000011110AB CD111×11××××D B A Y +=第2章集成门电路一、 三极管如开、关状态 1、饱和、截止条件：截止：beTV V < 饱和：CSBSBI iIβ>=2、反相器饱和、截止判断 二、基本门电路及其逻辑符号 ★与门、或非门、非门、与非门、OC门、三态门、异或、传输门（详见附表：电气图用图形符号 P321 ）二、门电路的外特性★1、电阻特性：对TTL门电路而言，输入端接电阻时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。
数字电路知识点
1、数制一、数的进制二进制B(binary)八进制O(octal)十进制D(decimal)十六进制H(hexadecimal)二、十进制转换为其它进制（1 ）十进制二进制①整数部分的转换：（除基取余，逆序排列）二、十进制转换为其它进制（1 ）十进制二进制②小数部分的转换：（乘基取整，顺序排列）三、两个二进制数1001 和0101 的算术运算有：四、二进制正负数的表示法一般，正号用“0”表示，负号用“1”表示五、二进制正负数的定点表示法任何数制的数N ，均可以表示为：N=R E ×M 。
六、二进制正负数浮点表示法浮点表示法：即小数点的位置可以变化七、二进制正负数的表示法有原码(Sign-magnitude) 、反码(One’s Complement) 和补码(Two’s Complement ) 三种表示法八、二进制反码和补码运算九、二进制数补码运算在数字电路中，用原码运算求两个正数M和N的差值M-N时，首先要对减数和被减数进行比较，然后由大数减去小数，最后决定差值的符号，完成这个运算，电路复杂，速度慢。
所以常用补码来实现减法运算。
设A和B依次为被加数（或被减数）和加数（或减数），用补码实现加/减运算的步骤如下：Step1. 把A与B（减法时为-B）均表示成补码形式；Step2. 两个补码相加，且把符号位也看成二进制的最高位参与运算；两个补码相加，且把符号位也看成二进制的最高位参与运算；Step3. 若和数的最高位有进位，将该进位舍弃。
若能将减法操作转换成某种形式的加法操作，则二进制数的若能将减法操作转换成某种形式的加法操作，则二进制数的“加”、“减”、“乘”、“除”运算全部可以用运算全部可以用“移位”（Shift）和“加法”（Adder ）两种操作来实现了*正数计算不管符号可以直接用原码计算负数计算用补码参与计算结果用计算结果的最高位来取值2、码制一、中文16位二进制英文8位二进制二- 十进制码（BCD）：码是一种至少用四位二进制编码表示一位十进制数的代码。
数字电路基础知识
1 . 1 = 1数字电路基础知识1 、逻辑门电路 (何为门)2 、真值表3 、 卡诺图4 、3 线-8 线译码器的应用5 、555 集成芯片的应用一 . 逻辑门电路 (何为门)在逻辑代数中， 最基本的逻辑运算有与、或、非三种。
每种逻辑运算代表一种函数关系 这种函数关系可用逻辑符号写成逻辑表达式来描述， 也可用，文字来描述，还可用表格或图形 的方式来描述。
最基本的逻辑关系有三种： 与逻辑关系 、或逻辑关系 、非逻辑关系。
实现基本逻辑运算和常用复合逻辑运算的单元电路称为 逻辑门电路 。
例如： 实现“与” 运算的电路称为与逻辑门， 简称与门； 实现 非”运算的电路称为 与非门 。
逻辑门电路是设计数字系统的最小单元。
1.1.1 与门“与”运算是一种二元运算， 它定义了两个变量 A 和 B 的一种函数关系 。
用语句来描 述它， 这就是： 当且仅当变量 A 和 B 都为 1 时， 函数 F 为 1； 或者可用另一种方式来描述 它， 这就是： 只要变量 A 或 B 中有一个为 0， 则函数 F 为 0。
“与”运算又称为 逻辑乘运算 也叫逻辑积运算。
，“与”运算的逻辑表达式为：F = A . B式中， 乘号“． ”表示与运算，在不至于引起混淆的前提下，乘号“． ”经常被省略 。
该式可 读作： F 等于 A 乘 B ， 也可读作： F 等于 A 与 B 。
表 2-1b “与”运算真值表由“与”运算关系的真值表可知“与”逻辑的运算规律为：0 . 0 = 00 . 1 = 1. 0 = 0 F = A . B0 0 0 1A 0 0 1 1B 0 1 0 1简单地记为：有 0 出 0，全 1 出 1。
由此可推出其一般形式为：A⋅0=0A⋅1=AA⋅A=A实现”逻辑运算功能的的电路称为“ 与门”。
每个与门有两个或两个以上的输入端和一个输出端，图 2-2 是两输入端与门的逻辑符号。
在实际应用中，制造工艺限制了与门电路的输入变量数目，所以实际与门电路的输入个数是有限的。
数字电子技术基础(整理笔记)
第一章数字逻辑基础1.1 数字电路概述1.1.1 数字电路与模拟电路电子电路根据其处理的信号不同可以分为模拟电子电路和数字电子电路。
1.模拟信号和模拟电路模拟信号：在时间上和数值上都是练习变化的信号。
模拟电路：处理模拟信号的电子电路。
2.数字信号和数字电路数字信号：在时间上和数值上都是离散（变化不连续）的信号。
数字电路：处理数字信号的电子电路。
3.数字电路的特点①数字电路内部的晶体管（包括单、双极型）主要工作在饱和导通或截止状态；模拟电路内部的晶体管主要工作在放大状态。
②数字电路的信号只有两种状态：高电平和低电平，分别对应于（或代表）二进制数中的1和0，表示信号的有或无，便于数据处理。
③数字电路结构相对简单，功耗较低，便于集成。
④数字电路抗干扰能力强。
其原因是利用脉冲信号的有无传递1和0的数字信息，高低电平间容差较大，幅度较小的干扰不足以改变信号的有无状态。
⑤数字电路不仅能完成数值运算，而且还能进行逻辑运算和比较判断，从而在计算机系统中得到广泛应用。
4.数字电路的分类①按电路的组成结构可分为分列元件电路和集成电路。
②按数字电路集成度可分为小规模、中规模、大规模和超大规模集成电路。
③按集成电路内部器件可分为双极型和单级型。
④按电路的逻辑功能可分为组合逻辑和时序逻辑电路。
1.1.2脉冲波形参数数字电路信号中，研究的对象是一些不连续的突变的电信号，作用时间很短，所以也称为脉冲信号。
脉冲信号波形形状很多，主要有方波、矩形波、三角波、锯齿波等。
①脉冲幅度Um。
脉冲电压变化的最大值，即脉冲波从波底至波顶之间的电压。
②上升时间t r。
脉冲波前沿从0.1Um上升到0.9Um所需的时间。
③下降时间t f。
脉冲波后沿从0.9Um下降到0.1Um所需的时间。
④脉冲宽度t w。
脉冲波从上升沿的0.5Um至下降沿0.5Um所需的时间。
⑤脉冲周期T。
在周期性脉冲信号中，任意两个相邻脉冲上升沿（或下降沿）之间的时间间隔。
⑥重复频率f（单位：Hz）。
数字电路知识点归纳(精华版)
数字电路知识点汇总（东南大学）第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。
一、逻辑代数的基本公式和常用公式1）常量与变量的关系Ａ+0＝Ａ与Ａ=⋅1ＡＡ+1＝1与0⋅A0=A⋅＝0AA+＝1与A2）与普通代数相运算规律a.交换律：Ａ+Ｂ＝Ｂ+ＡA⋅⋅=ABBb.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ）⋅A⋅B⋅⋅=(C)C()ABc.分配律：)⋅＝+A⋅B(CA⋅⋅BA C+A+=+）B⋅)(C)()CABA3）逻辑函数的特殊规律a.同一律：Ａ+Ａ+Ａb.摩根定律：BBA+=A⋅A+，BBA⋅=b.关于否定的性质Ａ＝A二、逻辑函数的基本规则代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则例如：C⋅+A⊕⊕⋅BACB可令Ｌ＝CB⊕则上式变成L⋅＝C+AA⋅L⊕⊕=LA⊕BA三、逻辑函数的：——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式1）合并项法：利用Ａ+1A=⋅B⋅,将二项合并为一项，合并时可消去=+A=A或ABA一个变量例如：Ｌ＝B+BA=(C+)=ACACBBCA2）吸收法利用公式AA⋅可以是⋅+，消去多余的积项，根据代入规则BABA=任何一个复杂的逻辑式例如化简函数Ｌ＝EAB++DAB解：先用摩根定理展开：AB＝BA+再用吸收法Ｌ＝E+AB+ADB＝E B D A B A +++ ＝)()(E B B D A A +++ ＝)1()1(E B B D A A +++ ＝B A +3）消去法利用B A B A A +=+ 消去多余的因子 例如，化简函数Ｌ＝ABC E B A B A B A +++ 解： Ｌ＝ABC E B A B A B A +++ ＝)()(ABC B A E B A B A +++＝)()(BC B A E B B A +++＝))(())((C B B B A B B C B A +++++ =)()(C B A C B A +++ =AC B A C A B A +++ =C B A B A ++4)配项法利用公式C A B A BC C A B A ⋅+⋅=+⋅+⋅将某一项乘以（A A +），即乘以1，然后将其折成几项，再与其它项合并。
数字电路复习资料
数字电路复习资料数字电路复习资料1第一部分：基本要求和基本概念第一章半导体器件的基本知识一，基本建议1，了解半导体pn结的形成及特性，了解半导体二极管的开关特性及钳位作用。
2，介绍半导体三极管的输出特性和输出特性，熟识半导体三极管共发射极电路的三个工作区的条件及特点，掌控三极管开关电路分析的基本方法。
3，了解绝缘栅场效应管（mos）的结构、符号、工作原理及特性。
二，基本概念1，按导电率为可以把材料分成导体、绝缘体和半导体。
2，半导体中存有空穴和自由电子两种载流子。
3，清澈半导体称作本征半导体。
4，p型半导体中的多数载流子是空穴；少数载流子是自由电子。
5，n型半导体中的多数载流子是自由电子；少数载流子是空穴。
6，pn结是一个二极管，它具有单项导电性。
7，二极管电容由结电容和扩散电容构成。
8，二极管的截至条件就是vd＜0.5v，导通条件就是vd≥0.7v。
9，三极管的截止条件是vbe＜0.5v，截止的特点是ib=ic≈0；饱和条件是ib≥（ec-vces）/（βrc），饱和的特点是vbe≈0.7v，vce=vces≤0.3v。
第二章门电路一，基本要求1，熟识分立元件“与”“或”“非”“与非”“或非”门电路的工作原理、逻辑符号和功能。
2，熟悉ttl集成与非门的结构、工作原理及外部特性，熟悉oc门三态门和异或门的功能及主要用途，掌握各种门电路输出波形的画法。
2，熟识pmos门nmos门和cmos门的结构和工作原理，熟识cmos门的外部特性及主要特点，掌控mos门电路的逻辑功能的分析方法。
二，基本概念1，门是实现一些基本逻辑关系的电路。
2，三种基本逻辑就是与、或、非。
3，与门就是同时实现与逻辑关系的电路；或门就是同时实现或逻辑关系的电路；非门就是同时实现非逻辑关系的电路。
4，按集成度可以把集成电路分为小规模（ssi）中规模（msi）大规模（lsi）和超大规模（vlsi）集成电路。
5，仅有一种载流子参予导电的器件叫做单极型器件；存有两种载流子参予导电的器件叫做双极型器件。
数字电路知识点总结
数字电路知识点总结数字电路是指由数字信号控制和处理信息的电路，是数字系统的基础组成部分之一。
数字电路可以完成逻辑运算、计数、存储、选通、编码和解码等功能，在现代电子通信、计算机、自动控制等领域中得到了广泛应用。
因此，掌握数字电路的相关知识对于电子工程师和电子专业学生来说是很重要的。
本文将对数字电路的基本知识点进行总结，希望能对读者的学习和工作有所帮助。
一、数字电路的基础知识1、数字电路的基本概念数字电路是由数字信号控制和处理信息的电路，是一种离散的电路，能够进行数字信号的存储、加工、传输和处理。
数字电路中的信号只有两种状态，即逻辑“0”和逻辑“1”，分别代表低电位和高电位。
2、数字电路的特点（1）稳定性好：数字电路的输入输出信号均为离散型的逻辑信号，易于处理和分析，具有很好的稳定性。
（2）抗干扰性强：数字信号不受干扰的影响，抗干扰能力强。
（3）精度高：数字电路的精度和稳定性比较高，适合用于精密度要求较高的应用场合。
（4）易于集成和自动化控制：数字电路与计算机和微处理器等数字设备结合，可实现数字系统的集成和自动化控制。
3、数字电路的分类数字电路主要分为组合逻辑电路和时序逻辑电路两大类。
（1）组合逻辑电路：组合逻辑电路是由逻辑门组成的电路，它只有输入没有状态，其输出仅依赖于输入信号。
（2）时序逻辑电路：时序逻辑电路是由触发器或寄存器等时序逻辑元件构成的电路，具有状态，其输出不仅依赖于输入信号，还与电路的状态有关。
4、数字电路的基本元件数字电路的基本元件主要包括逻辑门、触发器、寄存器、计数器、加法器、减法器等。
其中，逻辑门是数字系统的基本构建模块，常见的逻辑门有与门、或门、非门、异或门、与非门、或非门等。
5、数字电路的代数表达数字电路可以使用布尔代数（Boolean Algebra）进行描述和分析。
布尔代数是一种处理逻辑变量和逻辑运算的代数系统，它使用逻辑变量和逻辑运算符（与、或、非、异或）来描述和分析逻辑电路。
(完整版)数电知识点总结(整理版)
数电复习知识点第一章1、了解任意进制数的一般表达式、2-8-10-16进制数之间的相互转换；2、了解码制相关的基本概念和常用二进制编码（8421BCD、格雷码等）；第三章1、掌握与、或、非逻辑运算和常用组合逻辑运算（与非、或非、与或非、异或、同或）及其逻辑符号；2、掌握逻辑问题的描述、逻辑函数及其表达方式、真值表的建立；3、掌握逻辑代数的基本定律、基本公式、基本规则（对偶、反演等）；4、掌握逻辑函数的常用化简法（代数法和卡诺图法）；5、掌握最小项的定义以及逻辑函数的最小项表达式；掌握无关项的表示方法和化简原则；6、掌握逻辑表达式的转换方法（与或式、与非－与非式、与或非式的转换）；第四章1、了解包括MOS在内的半导体元件的开关特性；2、掌握TTL门电路和MOS门电路的逻辑关系的简单分析；3、了解拉电流负载、灌电流负载的概念、噪声容限的概念；4、掌握OD门、OC门及其逻辑符号、使用方法；5、掌握三态门及其逻辑符号、使用方法；6、掌握CMOS传输门及其逻辑符号、使用方法；7、了解正逻辑与负逻辑的定义及其对应关系；8、掌握TTL与CMOS门电路的输入特性（输入端接高阻、接低阻、悬空等）；第五章1、掌握组合逻辑电路的分析与设计方法；2、掌握产生竞争与冒险的原因、检查方法及常用消除方法；3、掌握常用的组合逻辑集成器件（编码器、译码器、数据选择器）；4、掌握用集成译码器实现逻辑函数的方法；5、掌握用2n选一数据选择器实现n或者n＋1个变量的逻辑函数的方法；第六章1、掌握各种触发器（RS、D、JK、T、T’）的功能、特性方程及其常用表达方式（状态转换表、状态转换图、波形图等）；2、了解各种RS触发器的约束条件；3、掌握异步清零端Rd和异步置位端Sd的用法；2、了解不同功能触发器之间的相互转换；第七章1、了解时序逻辑电路的特点和分类；2、掌握时序逻辑电路的描述方法（状态转移表、状态转移图、波形图、驱动方程、状态方程、输出方程）；3、掌握同步时序逻辑电路的分析与设计方法，掌握原始状态转移图的化简；4、了解异步时序逻辑电路的简单分析；5、掌握移位寄存器、计数器的功能、工作原理和实际应用等；6、掌握集成计数器实现任意进制计数器的方法；7、掌握用移位寄存器、计数器以及其他组合逻辑器件构成循环序列发生器的原理；第八章1、掌握门电路和分立元件构成的施密特触发器、单稳态触发器、多谐振荡器的电路组成及工作原理，掌握相关参数的计算方法；2、掌握用555电路构成施密特触发器、单稳态触发器、多谐振荡器的方法以及工作参数的计算或者改变方法；第九章1、了解ROM和RAM的基本概念；2、了解存储器容量的表示方法和扩展方法，了解存储容量与地址线、数据线的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路知识点汇总（东南大学）第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。
一、逻辑代数的基本公式和常用公式1）常量与变量的关系Ａ+0＝Ａ与Ａ=⋅1ＡＡ+1＝1与0⋅A0=A⋅＝0AA+＝1与A2）与普通代数相运算规律a.交换律：Ａ+Ｂ＝Ｂ+ＡA⋅⋅=ABBb.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ）⋅A⋅B⋅⋅=(C)C)(BAc.分配律：)A⋅⋅＝+A⋅B(CA C⋅B+A+=+）B⋅)(C)()CABA3）逻辑函数的特殊规律a.同一律：Ａ+Ａ+Ａb.摩根定律：B A B A ⋅=+，B A B A +=⋅ b.关于否定的性质Ａ＝A 二、逻辑函数的基本规则 代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则 例如：C B A C B A ⊕⋅+⊕⋅ 可令Ｌ＝C B ⊕则上式变成L A L A ⋅+⋅＝C B A L A ⊕⊕=⊕ 三、逻辑函数的：——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式 1）合并项法：利用Ａ+1=+A A 或A B A B A =⋅=⋅,将二项合并为一项，合并时可消去一个变量例如：Ｌ＝B A C C B A C B A C B A =+=+)( 2）吸收法利用公式A B A A =⋅+，消去多余的积项，根据代入规则B A ⋅可以是任何一个复杂的逻辑式例如 化简函数Ｌ＝E B D A AB ++解：先用摩根定理展开：AB ＝B A + 再用吸收法 Ｌ＝E B D A AB ++＝E B D A B A +++ ＝)()(E B B D A A +++ ＝)1()1(E B B D A A +++ ＝B A +3）消去法利用B A B A A +=+ 消去多余的因子 例如，化简函数Ｌ＝ABC E B A B A B A +++ 解： Ｌ＝ABC E B A B A B A +++ ＝)()(ABC B A E B A B A +++＝)()(BC B A E B B A +++＝))(())((C B B B A B B C B A +++++ =)()(C B A C B A +++ =AC B A C A B A +++ =C B A B A ++4)配项法利用公式C A B A BC C A B A ⋅+⋅=+⋅+⋅将某一项乘以（A A +），即乘以1，然后将其折成几项，再与其它项合并。
例如：化简函数Ｌ＝B A C B C B B A +++ 解：Ｌ＝B A C B C B B A +++＝)()(C C B A C B A A C B B A ++++⋅+⋅ ＝C B A BC A C B A C B A C B B A ++++⋅+⋅ ＝)()()(BC A C B A C B A C B C B A B A +++⋅++⋅＝)A+BC++⋅+C+B1()(1(B)ABAC＝C+A+⋅ACBB2.应用举例将下列函数化简成最简的与－或表达式1）Ｌ＝AA+++BBDDDCE2) L=AC+A+CBB3) L=ABCD+CAB++CBA解：1）Ｌ＝A++A+DCEDBDB＝DCEA++)(+BBAD=DCEA+B+ABD=DCEA+BB+AD=DCE++)()(A+AABBDB=DCE+DA+B=DA+B2) L=AC+BA+BC=AC++)(A+CBCCB=ACCBA+++ACBCB=)AC++B+)B1(1(AC=CAC+B3) L=ABCD+AB++CCAB=ABCD++(AB++)BAACCA=ABCDAB++A++ACBCABC＝)ABCAB++++ABCDA)((CBAC=)1(+++CAB+CD1(B)CA＝CAB+A四、逻辑函数的化简—卡诺图化简法：卡诺图是由真值表转换而来的，在变量卡诺图中，变量的取值顺序是按循环码进行排列的，在与—或表达式的基础上，画卡诺图的步骤是：1.画出给定逻辑函数的卡诺图，若给定函数有n个变量，表示卡诺图矩形小方块有n2个。
2.在图中标出给定逻辑函数所包含的全部最小项，并在最小项内填1，剩余小方块填0.用卡诺图化简逻辑函数的基本步骤：1.画出给定逻辑函数的卡诺图2.合并逻辑函数的最小项3.选择乘积项，写出最简与—或表达式选择乘积项的原则：①它们在卡诺图的位置必须包括函数的所有最小项②选择的乘积项总数应该最少③每个乘积项所包含的因子也应该是最少的A+++BCAABCCBBA解：1.画出给定的卡诺图2.选择乘积项：Ｌ＝CB+AC+BCA例2.用卡诺图化简Ｌ＝C B A D C A C B CD B ABCD F +++=)( 解：1.画出给定4变量函数的卡诺图 2.选择乘积项设到最简与—或表达式Ｌ＝C B A D B A C B ++ 例3.用卡诺图化简逻辑函数Ｌ＝)14,12,10,7,5,4,3,1(m ∑ 解：1.画出4变量卡诺图2.选择乘积项，设到最简与—或表达式 Ｌ＝D AC D C B D A ++ 第3章 逻辑门电路门电路是构成各种复杂集成电路的基础，本章着重理解TTL 和CMOS 两类集成电路的外部特性：输出与输入的逻辑关系，电压传输特性。
1. TTL 与CMOS 的电压传输特性 开门电平ON V —保证输出为额定低电平 时所允许的最小输入高电平值在标准输入逻辑时，ON V ＝1.8Ｖ关门OFF V —保证输出额定高电平90%的情况下，允许的最大输入低电平值，在标准输入逻辑时，OFF V ＝0.8ＶIL V —为逻辑0的输入电压 典型值IL V ＝0.3Ｖ IH V —为逻辑１的输入电压 典型值IH V ＝3.0ＶOH V —为逻辑１的输出电压 典型值OH V ＝3.5ＶAB000001011111101011111111V IOFF V ONV NHIL VOL V —为逻辑0的输出电压 典型值OL V ＝0.3Ｖ对于TTL ：这些临界值为V V OH 4.2min =，V V OL 4.0max = V V IH 0.2min =,V V IL 8.0max = 低电平噪声容限：IL OFF NL V V V -= 高电平噪声容限：ON IH NH V V V -=例：74ＬＳ00的V V OH 5.2min =）（ V V OL 4.0(=出最小） V V IH 0.2min =）（ V V IL 7.0max =）（它的高电平噪声容限 ON IH NH V V V -=＝3－1.8＝1.2Ｖ 它的低电平噪声容限 IL OFF NL V V V -=＝0.8－0.3＝0.5Ｖ 2.TTL 与COMS 关于逻辑0和逻辑1的接法74ＨＣ00为CMOS 与非门采用+5Ｖ电源供电，输入端在下面四种接法下都属于逻辑0 ①输入端接地②输入端低于1.5Ｖ的电源③输入端接同类与非门的输出电压低于0.1Ｖ ④输入端接10ΩK 电阻到地74LS00为TTL 与非门，采用+5Ｖ电源供电，采用下列4种接法都属于逻辑1①输入端悬空②输入端接高于2Ｖ电压③输入端接同类与非门的输出高电平3.6Ｖ ④输入端接10ΩK 电阻到地第4章组合逻辑电路一、组合逻辑电路的设计方法根据实际需要，设计组合逻辑电路基本步骤如下：1.逻辑抽象①分析设计要求，确定输入、输出信号及其因果关系②设定变量，即用英文字母表示输入、输出信号③状态赋值，即用0和1表示信号的相关状态④列真值表，根据因果关系，将变量的各种取值和相应的函数值用一张表格一一列举，变量的取值顺序按二进制数递增排列。
2.化简①输入变量少时，用卡诺图②输入变量多时，用公式法3.写出逻辑表达式，画出逻辑图①变换最简与或表达式，得到所需的最简式②根据最简式，画出逻辑图例，设计一个8421BCD检码电路，要求当输入量ABCD<3或>7时，电路输出为高电平，试用最少的与非门实现该电路。
解：1.逻辑抽象①分由题意，输入信号是四位8421ＢＣＤ码为十进制，输出为高、低电平；②设输入变量为DCBA，输出变量为Ｌ；③状态赋值及列真值表由题意，输入变量的状态赋值及真值表如下表所示。
2.化简由于变量个数较少，帮用卡诺图化简 3.写出表达式经化简，得到C B A D B A L ++= 4.画出逻辑图二、用组合逻辑集成电路构成函数①74LS151的逻辑图如右图图中，E 为输入使能端，低电平有效012S S S 为地址输入端，70~D D 为数据选择输入端，Y 、Y 互非的输出端，其菜单如下表。
Y ＝0127012201210120...S S S D S S S D S S S D S S S D ++++i Y =i i i i Dm ∑∑==7其中i m 为012S S S 的最小项i D 为数据输入当i D ＝1时，与其对应的最小项在表达式中出现A B C D L 00000000000000000000000000000000111111111111111111111111111111111110000011AB CD 000001011111101111100000L当i D ＝0时，与其对应的最小项则不会出现利用这一性质，将函数变量接入地址选择端，就可实现组合逻辑函数。
②利用入选一数据选择器74LS151产生逻辑函数AB C B A BC A L ++= 解：1）将已知函数变换成最小项表达式 Ｌ＝AB C B A BC A ++ ＝)(C C AB C B A BC A +++＝C AB ABC C B A BC A +++2)将C AB ABC C B A BC A L +++= 转换成74LS151对应的输出形式i Y =i i i D m ∑∑=7在表达式的第1项BC A 中A 为反变量，Ｂ、Ｃ为原变量，故BC A ＝011⇒3m在表达式的第２项C B A ，中A 、C 为反变量，为B 原变量，故C B A ＝101⇒5m同理 ABC =111⇒7m C AB =110⇒6m 这样Ｌ＝77665533D m D m D m D m +++ 将74LS151中m 7653D D D D 、、、取1 即7653D D D D ===＝14210D D D D 、、、取0，即4210D D D D ===＝0由此画出实现函数Ｌ＝C AB ABC C B A BC A +++的逻辑图如下图示。
1L第5章 锁存器和触发器一、触发器分类：基本R-S 触发器、同步RS 触发器、同步Ｄ触发器、 主从R-S 触发器、主从JK 触发器、边沿触发器{上升沿触发器（Ｄ触发器、JK 触发器）、下降沿触发器（Ｄ触发器、JK 触发器） 二、触发器逻辑功能的表示方法触发器逻辑功能的表示方法，常用的有特性表、卡诺图、特性方程、状态图及时序图。
