苯并恶嗪树脂宣传资料
ODOPB改性苯并恶嗪树脂提高阻燃性
第25卷第1期Vol 125 No 11 2010年1月Jan 12010热固性树脂Ther m osetti n g Resi nODO PB 改性苯并恶嗪树脂提高阻燃性凌 鸿,孙 丹,顾 宜3(四川大学高分子科学与工程学院,高分子材料工程国家重点实验室,四川成都610065))摘 要:采用10-(2,5-二羟基苯基)-9,10-二氢-9-氧杂-10-磷杂菲-10-氧化物(ODOP B )改性苯并恶嗪制备了一种无卤含磷阻燃聚苯并恶嗪(P BOZ -ODOP B )。
通过UL -94燃烧试验和DSC 、TG A 、SE M 等分析研究了P BOZ -ODOP B 的性能,并与聚苯并恶嗪(P BOZ -M )进行了比较。
结果表明,ODOP B 的加入降低了苯并恶嗪的固化反应温度。
燃烧后的P BOZ -ODOP B 表面膨胀,而内部结构相对燃烧后的P BOZ -M 内部更为致密,阻燃性提高,达到UL -94V0级。
P BOZ -ODOP B 在氮气气氛下失重1%的温度为239℃,800℃的残重为4013%,具有良好的耐热性。
关键词:苯并恶嗪;无卤;阻燃;10-(2,52二羟基苯基)-9,10-二氢-9-氧杂-10-磷杂菲-10-氧化物中图分类号:T Q32311 文献标识码:A 文章编号:1002-7432(2010)01-0015-04【收稿日期】2009-09-14;【修回日期】2009-10-20【作者简介】凌 鸿(1974—),女,吉林省榆树市人,硕士,主要从事苯并恶嗪树脂的研究。
3通讯联系人,E -mail:guyi@scu 1edu 1cnI m prov i n g the fl am e ret ardancy of polybenzoxaz i n es w ith a reacti ve phosphorus -con t a i n i n g co m pound ODO PBL I N G Hong,S UN Dan,G U Yi3(College of Polym er S cience and Engineering,S ta te Key L aboratory of Polym erM a terialsEngineering,S ichuan U niversity,Chengdu 610065,China )Abstract:A hal ogen 2free fla me retardant polybenz oxazine (P BOZ -ODOP B )was p repared by modifying benz ox 2azine with a reactive phos phorus -containing compound 10-(2,5-dihydr oxyphenyl )-9,10-dihydr o -9-oxa -10-phos phaphenanthrene -10-oxide (ODOP B )1The p r operties of P BOZ -ODOP B were investigated by UL -94combusti on test,DSC,TG A ,SE M and compared with polybenz oxazine (P BOZ -M )1The results showed that the curing te mperature of BOZ -ODOP B was l ower than that of BOZ -M by adding ODOP B 1The surface of P BOZ -ODOP B was expansive and the internal strcture was more compact than that of P BOZ -M after combusti on,theref ore the fla me retardance of P BOZ -ODOP B was i m p r oved and reached V -0grade 1The 1%weight l oss te m 2perature of the P BOZ -ODOP B was 239℃in nitr ogen at m os phere and the residual yield at 800℃was 4013%.The P BOZ -ODOP B had good heat resistance 1Key words:benz oxazine;hal ogen free;fla me retardancy;ODOP B0 引 言苯并恶嗪是一类新发展起来的热固性树脂,由酚类化合物、伯胺和甲醛反应而成[1]。
德国汉高推出新型苯并恶嗪树脂
苯硫醚 （ Ｐ ） Ｐ Ｓ 就是这样 一种 材料 。其 出众 的耐 高温 性能使
它成为生产发动机舱 内部件理想 的材料 ， 同时这种材料也能 有效地达到减轻质量 的要求 。 Ｆ ｒｏ ｌ１ １ 吹塑 级 的 Ｐ Ｓ材 料 ， 有较 高 的熔 体 ｏ ｒｎ １５． ｔ ０是 Ｐ 具
粘度 ， 可以被用来制 造高质量 具有复 杂几何 形状 的部件 ， 如
本更低廉的生产过程得以实现 。 德 国汉高公 司和东邦公 司带着他 们为 空 中客车公 司制 作空客 Ａ ８ ３ ０型辅 机舱 室结 构所 用 的苯并 恶 嗪半 固化 片树 脂和薄膜粘 合剂产品 ， 围了 Ｊ Ｃ创新杯竞赛 的决赛 。 人 Ｅ
拜 耳材 料科 技聚 氨酯产 品带来 美好 生活
劳士领汽车配件公司采用 泰科 纳材料制 造 的汽 车涡 轮增压 发动机的进气管就是一个很好的例子 ， 这种进气 管应 用于大 众汽车公司的 ２０ Ｌ柴油发 动机里 ， 近还 获得 了 Ｓ Ｅ（ ． 最 Ｐ 塑
料 工 程 师 学 会 ） 发 的奖 项 。 颁 采 用 泰 科 纳 材料 制 造 的 进 气 管 与 用 铝 材 制 造 的相 比 ， 生
ｂｅ ｄ Ｐ Ｃ Ｐ ｌ ｎ Ｐ ／ ＣＨＣ ｓ ｏ ｅ ｏ ｌｘ ｄ ｇ ａ ａｉ ｎ ｐ ｏ ｅ ｄ ｎ ．Ｔ ｅＥ ｅ Ｃ － ａ ｅ ｏ ｏｙ ｒ ｒ ｅｅ ｍｉ ｅ ｙ Ｋｉｓｎ ｅ ｔ— ｈ ｗ ｄ ａ ｃ ｍｐ ｅ ｅ ｄ ｔ ｒ ｃ ｅ ｉ ｇ ｈ ｏ ｔ Ｏ２ ｂ ｓ ｄ ｃ ｐ ｌ ｍｅ ｓｗｅｅ ｄ ｔｒ ｎ ｄ ｂ ｓ ｉ ｇ ｒ ｈ ｒ ｏ ｆ ｈ ｍｅ ｏ ｄ，ａ ｄ Ｃ ａ ｇ ｍｅｈ ｄ ｓ ｏ ｄ ｔ ａ ｈ ｅ ｃｉ ｎ ｏ ｄ ｒｏ Ｐ ｎ ｈ ｎ ｔ ｏ ｈ ｗｅ ｈ ｔｔｅ ｒ ａ ｔ ｒ ｅ ｆＰ Ｃ，ＰＣ ｏ ＨＣ，Ｐ Ｃ— Ｃ ｎ Ｐ ／ Ｃ ｒ ０， ． ｎ ｒ ｓ ｅ ｔ ｅ Ｐ Ｐ ＨＣ ａ ｄ Ｐ Ｃ Ｐ ＨＣ ｗｅ ｅ０， ０ ５ ａ ｄ １， ｅ ｐ ｃｉ — ｖ
苯并恶嗪与复合树脂
1.1 引言随着当今数字化科技的不断发展，航天航空以及工业领域科技的不断完善，人们对生活质量的不断提高，对材料性能的要求已经在不知不觉中迅速的提高。
很明显的是在生活中旧材料已经渐渐不能满足人们的需求，于是对材料提出了新的要求，例如首先我们的住房需要是节能型的，可以保温隔热，起到冬暖夏凉的效果，其次自从“911事件”后对于商业大厦的材料需要有更好的耐热防火的性能，还有我们的环境近几年频频发出危险信号警示我们要保护环境，抵制白色垃圾的产生，弥补温室效应带来的不良后果，为此世界联合国颁布了一系列法规呼吁全世界参与到环境保护当中，而且我们国家法规定08年6月后开始实行有偿使用塑料袋。
虽然弥补这个措施是一项重要的工作，但是生活还是在继续，很多物质我们依然是要去使用它，因此改变材料的性能、研发新型材料成为当今科学家解决世界这一棘手问题的主要手段。
1.2 苯并噁嗪树脂概述苯并噁嗪[1~10]是以酚类、醛类和伯胺类化合物为原料合成的一类含杂环结构的中间体。
是一种具有优良耐热性、阻燃性、绝缘性和物理机械性能的极具应用前景的树脂。
早在本世纪40年代就开始了苯并噁嗪的研究。
1973年，H. Schreiber 申请了以苯并噁嗪预聚物与环氧树脂一同浸渍纸张热固化制造电气绝缘材料的专利。
此外，H.P. Higginbottom研究了苯并噁嗪涂料，俄国L.G.Grabarnik 将苯并噁嗪用作酚醛树脂固化剂,日本科学家将其应用于摩擦材料。
苯并噁嗪是一种高性能树脂基材料，它拥有许多优越的性能。
苯并噁嗪由于其在开环聚合过程中不释放低分子物质，所以它的固化收缩几乎为零、制品的孔隙率也低，耐烧蚀性也好，因此可对这一树脂进行灵活的分子设研究、开发、应用，这对改变我国树脂行业落后面貌，赶超世界先进水平，都具有重要的现实意义。
还有苯并噁嗪不仅本身具有众多优越的性能，将它与其他材料进行复合更能发挥出更好的效果。
如科学家们通过多面体硅氧烷低聚物对苯并噁嗪的耐热性进行了改性、使它拥有了更强的耐热性能；又通过橡胶以及碳纤维对苯并噁嗪进行了增韧改性、还通过将苯并噁嗪涂覆于铜板使之拥有良好的绝缘性能，成为很好的绝缘材料。
新型苯并恶嗪改性酚醛树脂的研制及其在磨具方面的应用
新型苯并噁嗪改性酚醛树脂的研制及其在磨具方面的应用酚醛树脂是一种人工合成的最古老树脂,拥有近百年的使用历史。
其制品具有优异的机械性能、耐热性、电绝缘性、尺寸稳定性、成型加工性、阻燃性及低烟雾性,具有广泛的用途。
但由于酚醛树脂结构上存在弱点:酚羟基和亚甲基容易氧化,因此耐热性受到影响,用途受到限制。
苯并噁嗪树脂是一种新型开环聚合酚醛树脂,能通过开环聚合反应生成类似酚醛树脂结构,固化时无挥发物,制品空隙率和收缩率低,能减少内应力和微裂纹。
苯并噁嗪不但保有传统酚醛树脂的优点,还改善了其缺点,如聚合过程中无小分子的释放等。
本文通过苯并噁嗪树脂单体固化线性酚醛树脂的实验,经FT-IR谱图的检测分析,发现固化后的树脂兼有酚醛树脂的结构和苯并噁嗪的结构,即噁嗪树脂单体进行了开环反应并参与到了固化酚醛树脂的反应中。
经过适当的工艺设计合成了一种苯并噁嗪改性的酚醛树脂,实验过程中,GPC 跟踪并控制分子量。
通过TGA谱图及强度的测试,经过苯并噁嗪改性后,其热分解温度达到420℃以上,强度方面比酚醛树脂提高了34.84%。
另外,结合树脂在磨具方面的应用,在与合作的树脂砂轮企业中,进行了树脂砂轮产品试验,结果苯并噁嗪改性酚醛树脂砂轮与一般酚醛树脂砂轮强度更高而且更加耐用。
其中,硬度虽然提高了二个等级,但其回转强度提高了6.34%,磨耗却下降了达37.6%。
所进行主要研究内容和结果说明如下:1、通过苯并噁嗪树脂单体固化酚醛树脂实验,发现噁嗪树脂能够改进酚醛树脂的分子结构,引进了耐热性的基团,从而使其耐热性能提高;2、设计了一种合成苯并噁嗪树脂改性酚醛树脂的方法;3、苯并噁嗪树脂改性的酚醛树脂同一般酚醛树脂进行性能比较,在耐热性和强度方面都有所提高。
4、在树脂砂轮的试验中,结果证明:改性酚醛树脂很适合在树脂砂轮方面应用,大大提高来树脂砂轮的硬度、强度和耐用度。
高性能聚苯并f嗪树脂
收稿:2006年7月,收修改稿:2006年10月 3通讯联系人 e 2mail :z.lu @高性能聚苯并 嗪树脂门薇薇 鲁在君3(山东大学化学与化工学院 济南250100)摘 要 聚苯并 嗪树脂作为一种新型酚醛树脂,不仅具有优异的耐热性和阻燃性,而且克服了传统酚醛树脂在成形固化过程中释放小分子的缺点,在制备高性能材料方面已引起研究者的广泛关注。
本文综述了近年来国内外为制备高性能化聚苯并 嗪树脂所做的一些研究工作,包括从主链或侧链中引入苯环等刚性官能团、在主链或侧链中引入可聚合官能团、与另一种高分子形成共混或共聚物以及与其它材料复合形成复合材料等,并对该树脂材料的工业开发前景、国内外研究现状以及发展趋势进行了分析。
关键词 高性能聚苯并 嗪树脂 改性 热性能 机械性能中图分类号:O632.7;T Q323 文献标识码:A 文章编号:10052281X (2007)0520779208H igh Performance PolybenzoxazinesMen Weiwei Lu Zaijun3(School of Chemistry and Chemical Engineering ,Shandong University ,Jinan 250100,China )Abstract As a new type of phenolic resin ,polybenzoxazines have attracted considerable attention in preparing high performance resins because of their fascinating characteristics such as no release of v olatiles during cure ,g ood thermal stability ,and flame retardant.The research progress in preparing high performance polybenzoxazines is reviewed in this paper.The m odification approaches including incorporation of naphthalene ,biphenyl ,and benzophenone groups to benzoxazines ,introduction of another polymerizable functional group into benzoxazine structure ,and formationof copolymers ,polymer alloys ,com posites and polymer 2clay nanocom posites are reviewed.M oreover ,the analyses of domestic and overseas research ,developing tendency and industrial application of this kind of high performance polybenzoxazines are discussed.Key w ords high performance polybenzoxazines ;m odification ;thermal properties ;mechanical properties 高性能树脂广泛应用于电子电器、航空航天和生物材料等领域。
苯并

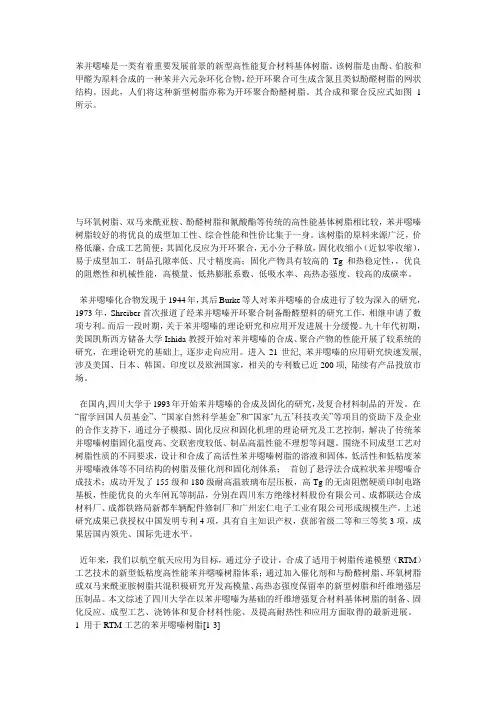

苯并噁嗪是一类有着重要发展前景的新型高性能复合材料基体树脂。
该树脂是由酚、伯胺和甲醛为原料合成的一种苯并六元杂环化合物，经开环聚合可生成含氮且类似酚醛树脂的网状结构。
因此，人们将这种新型树脂亦称为开环聚合酚醛树脂。
其合成和聚合反应式如图1所示。
与环氧树脂、双马来酰亚胺、酚醛树脂和氰酸酯等传统的高性能基体树脂相比较，苯并噁嗪树脂较好的将优良的成型加工性、综合性能和性价比集于一身。
该树脂的原料来源广泛，价格低廉，合成工艺简便；其固化反应为开环聚合，无小分子释放，固化收缩小（近似零收缩），易于成型加工，制品孔隙率低、尺寸精度高；固化产物具有较高的Tg和热稳定性，，优良的阻燃性和机械性能，高模量、低热膨胀系数、低吸水率、高热态强度、较高的成碳率。
苯并噁嗪化合物发现于1944年，其后Burke等人对苯并噁嗪的合成进行了较为深入的研究，1973年，Shreiber首次报道了经苯并噁嗪开环聚合制备酚醛塑料的研究工作，相继申请了数项专利。
而后一段时期，关于苯并噁嗪的理论研究和应用开发进展十分缓慢。
九十年代初期，美国凯斯西方储备大学Ishida教授开始对苯并噁嗪的合成、聚合产物的性能开展了较系统的研究，在理论研究的基础上, 逐步走向应用。
进入21世纪, 苯并噁嗪的应用研究快速发展,涉及美国、日本、韩国、印度以及欧洲国家，相关的专利数已近200项, 陆续有产品投放市场。
在国内,四川大学于1993年开始苯并噁嗪的合成及固化的研究，及复合材料制品的开发。
在“留学回国人员基金”、“国家自然科学基金”和“国家…九五‟科技攻关”等项目的资助下及企业的合作支持下，通过分子模拟、固化反应和固化机理的理论研究及工艺控制，解决了传统苯并噁嗪树脂固化温度高、交联密度较低、制品高温性能不理想等问题。
围绕不同成型工艺对树脂性质的不同要求，设计和合成了高活性苯并噁嗪树脂的溶液和固体，低活性和低粘度苯并噁嗪液体等不同结构的树脂及催化剂和固化剂体系；首创了悬浮法合成粒状苯并噁嗪合成技术；成功开发了155级和180级耐高温玻璃布层压板，高Tg的无卤阻燃硬质印制电路基板，性能优良的火车闸瓦等制品，分别在四川东方绝缘材料股份有限公司、成都联达合成材料厂、成都铁路局新都车辆配件修制厂和广州宏仁电子工业有限公司形成规模生产。
双键苯并恶嗪树脂结构
双键苯并噁嗪树脂结构双键苯并噁嗪树脂是一种具有重要应用价值的有机化合物，其结构独特且功能多样。
下面我将以人类的视角，为您进行创作，详细描述双键苯并噁嗪树脂的结构和特性。
双键苯并噁嗪树脂的化学式为C12H8N2，由苯环和噁嗪环通过双键连接而成。
这种树脂具有独特的分子结构，使其在许多领域具有广泛的应用。
双键苯并噁嗪树脂具有优异的热稳定性和化学稳定性。
由于其分子结构的特殊性，它能够在高温和强酸碱环境中保持稳定，不易发生分解或变形。
这使得双键苯并噁嗪树脂成为一种理想的材料，可用于制备高温、耐腐蚀的材料。
双键苯并噁嗪树脂还具有优异的机械性能。
由于其结构中含有双键，使得树脂分子链之间形成交联网络，从而提高了材料的强度和硬度。
这使得双键苯并噁嗪树脂成为一种理想的结构材料，可用于制备高强度、耐磨损的零部件。
双键苯并噁嗪树脂还具有良好的电气性能。
由于其分子结构的特殊性，使得树脂具有较高的电绝缘性能和导电性能。
这使得双键苯并噁嗪树脂成为一种理想的电子材料，可用于制备电子元件和电路板。
双键苯并噁嗪树脂的应用还包括涂料、粘合剂、树脂固化剂等领域。
由于其分子结构的特殊性，使得树脂具有良好的附着性和耐久性，能够在各种环境下保持稳定。
这使得双键苯并噁嗪树脂成为一种理想的涂料和粘合剂，可广泛应用于汽车、航空航天、建筑等领域。
双键苯并噁嗪树脂是一种具有重要应用价值的有机化合物，其独特的分子结构赋予了它优异的热稳定性、化学稳定性、机械性能和电气性能。
这使得双键苯并噁嗪树脂在许多领域具有广泛的应用前景。
期待未来能够进一步发展和应用双键苯并噁嗪树脂，为人类的生活和工作带来更多的便利和创新。
苯并恶嗪_BMI_环氧树脂的固化动力学
K ey w ord s Benzoxazion, React ion energy, Epoxy resin, M odif ied bism a leim ide, S imu lation
0 前言 苯并噁嗪 ( BZ) 树脂具有原料成本低廉及化学结
构可设计性强等优异性能, 在航空、航天等领域具有 潜在的优势。然而, BZ存在交联密度较低, 固化物脆 性大的问题。许多科 学工作者对 BZ 进行了改 性研 究。 Jang等 [ 1] 用橡胶来改性 BZ, 而端羰基丁腈橡胶 / BZ共混后的韧 性几乎没有改 善。 Ish ida 等 [ 2] 、王 劲 等 [ 3] 采用环氧树脂改性 BZ, 加入环氧树脂后会大大 增加其交联密度, 提高其力学性能, 在损失少量硬度 的情况下增加材料的韧性。 T akeich i等 [ 4] 利用聚 酰 亚胺 ( P I) 和聚酰胺酸 ( PAA )来改性 BZ ( B - a) 树脂, 合成聚酰亚胺 /BZ 体系。经过改性后 的 P I /BZB - a 的韧性较好, 而 PAA /B - a 较脆, 但其热稳定性比 B
升温速度 / ! m in - 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苯并噁嗪树脂
３，４－二氢－１，３－苯并噁嗪（3,4－dihydro－1,3－benzoxazine,简称苯并噁嗪）是由酚类化合物、胺类化合物和甲醛发生反应所产生的杂环化合物。
在加热和（或）催化情况下，苯并噁嗪发生开环聚合反应，形成含氮且类似酚醛树脂的网状结构。
因此，亦称为开环聚合酚醛树脂。
开环聚合反应路线示意如下：
由于苯并噁嗪中间体在开环聚合过程中不释放低分子物质，改善了酚醛树脂的成型加工性、制品空隙率，使得性能大大提高，具有明显的技术先进性，固化时的收缩率几乎为零，优于环氧树脂和不饱和聚酯树脂3％和8％的成品收缩率；在机械强度方面，苯并噁嗪树脂的拉伸模量、拉伸强度、断裂伸长率等方面的性能均在酚醛树脂、环氧树脂之上；在电性能方面，其固化物从常温至150℃，介电常数随波长变化很小，几乎为为一常数3.6；在阻燃性能，当苯并噁嗪用作印制线路板的胶粘剂，与卤代环氧树脂相比，在加工性能、介电性能相同的条件下，聚苯并噁嗪燃烧烟雾的浓度、毒性和腐蚀性要低得多；在吸水性能方面，苯并噁嗪具有较低吸水性。
另外苯并噁嗪在分子设计中有很大的灵活性，因此，根据反应原料的不同，可以制得不同结构的苯并噁嗪。
无锡阿科力化工有限公司经过三年的研发，成功的合成了苯并噁嗪树脂，并根据不同生产工艺和应用的要求，已经合成了高活性苯并噁嗪固体树脂、高活性多环苯并噁嗪树脂溶液（溶剂可为苯类、酮类）、低粘度单环苯并噁嗪树脂溶液。
根据相关报道和试验表明苯并噁嗪性能如下：
表一
表二
根据文献报道和实测，苯并噁嗪树脂为原料的层压板性能如下：
层压板性能比较
三
四
无锡阿科力化工有限公司。
