拉森钢板桩围堰
拉森钢板桩围堰的应用
渗 透 系 数 ， ｄ ｍ／ ；
由于粘性 土 的 固结沉 降是一 个
缓 慢 的过 程 ， 述 公 式 则 是 地 层 的 最 上 终 固结沉 降量 ， 因此 ， 基 坑 开 挖 期 在 间 ，对 粘 性 土 的 固结 沉 降 量 应 根 据
肘一 含 水 层 厚 度 ， ｍ；
ｓ 一基坑水位降深 ，ｌ ｎ；
５ １ Ｔ ； ．３Ｉ Ｉ
长 ９ 内外 套 闸组 成 ， ０ｍ 总投 资 １ ９ ． ３
亿 元 ， 主 要 功 能 是 防 洪 、 涝 和 改 其 排 善 城 市水 环境 ， 程 等 级 为 Ｉ等 。 工 为 了 保 证 施 工 期 间 古 运 河 上 正 常 通 航 ， 程 分 二 期 施 工 ， 一 期 围 工 在
经计算 ：
ｔ＝ ５．５ ＩＩ Ｉ ５ Ｔ ＜７． Ｔ ５ ＩＩ
被动 土压 力 ＝ ０ ． Ｎ ５ １ ２ｋ ８
故不会发生 渗漏现象 。
４ 围堰 施 工
施工难度很大 。 了确保施工期间河 为
道安 全净 距 ，经 过 反 复 方 案 比 选 ， 确
抗倾覆 系数＝ ．１ １ ０ １ ＞． ７ ０
桩 顶 高 程 为 ３９ｍ， ． 围堰 宽 ４０ｍ， ．
差 引起 的 ，向 基坑 内排 水 之后 有 可 能
堰 内 生管涌或者流沙现象 ，要对钢板
的应 予 以补强 ，残 缺 、下转 第 ２ （ ３页 ）
２ １ 年 第 １期 ０ １
桩， 钢管顶 高程为 ４３ｍ， ＿ 桩顶用 ［０ ３ａ
型 槽 钢 横 向连 接 。 ３ 围 堰 稳 定性 和 抗 渗 性 计 算
３ １ 稳 定性 计 算 ．
式中 ：
ｔ 钢 板 桩 的需 要 入 土 长度 ； ｔ 一 Ｋ 抗 渗 安 全 系数 ， １ ； 一 取 ． ５ ＾ 坑底 至验算 水位 的高度 ， 一 取
拉森钢板桩水中围堰设计及验算
拉森钢板桩水中围堰设计及验算注：本文着重介绍在水中拉森钢板桩围堰施工中，常见的设计步骤及验算方法，并配以示例图片。
1. 数据参数收集首先需要侧得墩水深, 需清除的淤泥厚, 在抽水清淤时需要设置多层支撑,此处支撑一般采用等弯矩布置。
施工中采用拉森Ⅳ型钢板桩, 需知道钢板桩的惯性模量W ,抗弯强度设计值[f b]。
其他需要的参数：水重度γw ,砂粘土的重度γ ,内摩擦角φ,粘聚力c 。
2. 确定支撑层数与间距按等弯矩布置各层支撑的间距, 得出板桩顶部悬臂端的最大允许跨度如3. 88 m，则支撑层数之间的间距依次为 L1 =2.5 m, L2 =2 m, L3 =2 m, L4 =2.28 m, L5 =2m。
3. 拉森钢板桩的长度计算首先要确定板桩的入土深度,选择用盾恩近似法来计算板桩的入土深度, 需要先计算出朗肯主动土压力系数Ka和朗肯被动土压力系数Kp。
再根据采用的支撑数,算出总的最低钢板桩桩长如16.99 m。
鉴于拉森Ⅳ钢板桩的长度,决定采用拉森桩桩长为 18 m,埋入深度为 6.02 m。
由计算可知埋入深度满足围堰的稳定性要求。
4. 拉森钢板桩强度复核计算需要参数：钢板桩的截面抵抗矩为W ,钢板桩允许抗弯应力[σ] ,得出 Mmax 来判断选用的拉森Ⅳ型钢板桩是否满足强度要求。
5. 抗倾覆验算由3可知：拉森桩理论埋入深度为 L,而实际埋入深度为L′。
计算抗倾覆系数 k =L′/L是否满足要求。
6. 基底隆起验算即水压力和淤泥压力的合力q= γw(H +L5 )+γ′(h + L5 )7. 腰梁支撑强度、刚度钢板桩围堰平面尺寸如为 8.8 m ×10 m,支撑采用并拼双道Ⅰ36b型工字钢 ,斜撑采用 60 cm壁厚 12 mm的管桩。
斜支撑按 45°角布置于腰梁相邻两工字钢之间 ,两斜支撑焊接于三等分工字钢。
腰梁间距D确定后，计算腰梁所承受的均布水平荷载P，即假定腰梁承受相邻两跨各半跨上的侧压力，再分别计算出土中和水中的侧压力。
拉森钢板桩围堰施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX水利枢纽工程2. 工程地点：XX省XX市XX县3. 工程规模：大（2）型水利枢纽工程4. 施工单位：XX建筑工程有限公司5. 施工时间：2023年1月1日至2023年12月31日二、施工背景为了确保水利枢纽工程的施工安全和质量，根据工程设计要求，本工程采用拉森钢板桩围堰施工方案。
拉森钢板桩围堰具有施工速度快、稳定性好、施工环境适应性强等优点，适用于各类水利、桥梁、港口等工程的围堰施工。
三、施工方案1. 施工准备（1）施工图纸及资料：熟悉施工图纸及有关技术资料，明确围堰设计要求、施工工艺、施工质量标准等。
（2）施工组织设计：编制详细的施工组织设计，明确施工进度、施工方法、施工工艺、施工质量控制措施等。
（3）施工队伍：组建专业施工队伍，包括施工管理人员、技术人员、施工人员等。
（4）施工设备：准备必要的施工设备，如拉森钢板桩、打桩机、吊车、挖掘机、装载机等。
2. 施工工艺（1）围堰设计根据工程设计要求，围堰采用双排拉森钢板桩结构，桩长为20米，桩间距为1.5米，桩顶高程为设计高程。
（2）施工顺序1）基础处理：清除施工场地内的杂物、树根等障碍物，平整场地，确保施工环境满足施工要求。
2）桩位放样：根据设计图纸，准确放样桩位，确保桩位偏差在允许范围内。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。
6）围堰封闭：在围堰内侧设置挡水板，确保围堰封闭效果。
（3）施工步骤1）基础处理：采用挖掘机、装载机等设备进行基础处理，确保场地平整。
2）桩位放样：使用全站仪等测量设备，准确放样桩位。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。
拉森钢板桩围堰施工方案
拉森钢板桩围堰施工方案1. 引言拉森钢板桩围堰是一种常用于水土保持和土方支护工程的施工方法。
本文档将介绍拉森钢板桩围堰施工方案，包括施工前准备、施工过程和施工后处理等内容。
2. 施工前准备在进行拉森钢板桩围堰施工之前，需要做好以下准备工作：2.1 设计方案确认根据工程要求和设计要求，确认拉森钢板桩围堰的设计方案，包括围堰高度、钢板桩型号和布置间距等。
2.2 材料采购根据设计方案，采购所需的拉森钢板桩和连接材料等。
2.3 施工人员培训对参与拉森钢板桩围堰施工的人员进行培训，使其熟悉施工方法、操作规程和安全注意事项等。
2.4 施工现场准备清理施工区域，确保施工现场的安全和整洁。
3. 施工过程拉森钢板桩围堰施工的步骤如下：3.1 打桩按照设计要求，使用打桩机将钢板桩打入地面。
在打桩过程中，需要注意控制打桩速度和力度，以确保桩身垂直并达到设计标高。
3.2 连接钢板桩将钢板桩通过连接材料进行连接，形成闭合的围堰结构。
3.3 固定桩顶在围堰结构的桩顶部分，采用钢筋和混凝土进行固定，以增强围堰的稳定性。
3.4 安装支撑系统根据需要，在围堰内部设置支撑系统，以增强围堰的稳定性。
3.5 检查和修整完成围堰的施工后，对围堰结构进行检查，确保符合设计要求。
如有需要，进行修整和调整。
4. 施工安全措施在拉森钢板桩围堰施工过程中，需要注意以下安全措施：•施工人员必须配备安全帽、安全鞋和防护手套等个人防护装备。
•施工现场应设置警示标识和防护栏杆，确保施工区域的安全。
•施工人员必须熟悉施工操作规程，切勿逾越桩身工作或跨越围堰结构。
•施工现场应配备灭火器和急救设备，以应对突发情况。
5. 施工后处理完成拉森钢板桩围堰的施工后，需要进行以下处理：5.1 清理施工现场清理施工现场，包括清除施工垃圾和废弃物等。
5.2 检查围堰结构对围堰结构进行检查，确保围堰的稳定性和完整性。
5.3 记录和报告对拉森钢板桩围堰施工的过程进行记录和报告，包括施工人员、施工时间和施工情况等。

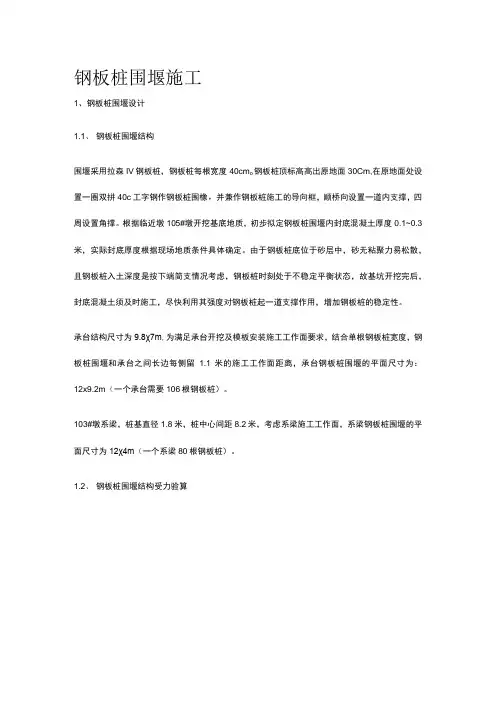

钢板桩围堰施工
钢板桩围堰施工1、钢板桩围堰设计1.1、钢板桩围堰结构围堰采用拉森IV钢板桩，钢板桩每根宽度40cm o钢板桩顶标高高出原地面30Cm,在原地面处设置一圈双拼40c工字钢作钢板桩围橡，并兼作钢板桩施工的导向框，顺桥向设置一道内支撑，四周设置角撑。
根据临近墩105#墩开挖基底地质，初步拟定钢板桩围堰内封底混凝土厚度0.1~0.3米，实际封底厚度根据现场地质条件具体确定。
由于钢板桩底位于砂层中，砂无粘聚力易松散，且钢板桩入土深度是按下端简支情况考虑，钢板桩时刻处于不稳定平衡状态，故基坑开挖完后，封底混凝土须及时施工，尽快利用其强度对钢板桩起一道支撑作用，增加钢板桩的稳定性。
承台结构尺寸为9.8χ7m,为满足承台开挖及模板安装施工工作面要求，结合单根钢板桩宽度，钢板桩围堰和承台之间长边每侧留 1.1米的施工工作面距离，承台钢板桩围堰的平面尺寸为：12x9.2m（一个承台需要106根钢板桩）。
103#墩系梁，桩基直径1.8米，桩中心间距8.2米，考虑系梁施工工作面，系梁钢板桩围堰的平面尺寸为12χ4m（一个系梁80根钢板桩）。
1.2、钢板桩围堰结构受力验算由于承台、系梁基坑开挖深度较大，故在钢板桩顶下30cm处设置一道围橡做内支撑,钢板桩下端打入砂层中，按简支考虑。
设钢板桩的入土深度为t,其最不利工况为基坑开挖完成且封底混凝土浇筑前基坑开挖后，钢板桩受土压力作用，发生挠曲变形，上下两个支撑点。
、b均允许自由转动，基坑内撑由于钢板桩向前挤压，故产生被动土压力Ep,基坑夕M则产生主动土压力EA o验算步骤省略。
1.3、钢板桩施工工艺1.3.1、施工准备(1)、主墩的钻孔桩完成后，移走钻机，拆除钻孔平台。
(2)、在桩基施工完成后,对围堰范围内原地面进行清理片岩除桩基筑岛施工时填筑的片石、砖渣等坚硬杂物，避免在钢板桩插打位置遇到障碍物。
(3)、支撑系统材料加工。
主墩承台围堰支撑系统材料包括双工40c工字钢。
(4)、在钢板桩堆放基地对钢板桩进行分类、整理，发现缺陷随时调整，选用同种型号的钢板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号(拉森IV号钢板桩)、规格(400×170×15.5mm)、数量(12mχ214根)的钢板桩。
综述拉森钢板桩围堰施工特点
综述拉森钢板桩围堰施工特点一、拉森钢板桩围堰施工的优点拉森钢板桩围堰施工的优点主要包括：（1）施工质量可靠、安全系数高。
采用拉森钢板桩施工的围堰由于支撑体系坚固，在水体长期流动冲刷的情况下，堰体可以做到不变形、不流头。
既保证了围堰的质量不受环境变化的影响，也确保围堰内部施工作业的安全、更保护了湖泊河床的生态。
（1）绿色环保、节省工期。
传统的放坡回填土围堰施工由于放坡（按以往施工经验两边放坡镇1/3）占据围堰内有效使用面积，导致修筑围堰的回填土量大，污染环境，增加了修筑和拆除围堰的难度。
而拉森钢板桩围堰采用环保的钢板桩垂直挡土，回填土量和占湖面积小，缩短了修筑和拆除的围堰的工期，保证了对湖泊最小程度的污染，减小了对湖床生态平衡的破坏，并保护节约了土地资源。
（3）经济效益显著。
通过拉森钢板桩做垂直挡墙进行回填土做围堰，减少了土方回填量（根据经验减少约2/3的回填土方），拉森钢板桩可周转使用（使用次数≥50次），打桩工艺简单，操作方便，机械化程度高，并且修筑的围堰不变形、不垮塌、拆除方便，减少了建造、维护和清除围堰的成本。
二、某桥梁工程概况某大桥27#，28#墩均位于主航道之上，该墩位设计水位为4-7m，承台高度为3.5m，承台平面尺寸为13.6m X 13.6m。
河床地质情况为：上表层为淤泥质私土和粉质私土，但主要以粉质私土为主。
承台施工时，在水深、水流速度、河床覆盖层等各种施工条件确定后，最终决定采用拉森钢板桩围堰，最后通过确定钢板桩的强度、刚度和入土深度保证承台顺利施工。
三、拉森钢板桩围堰施工技术的分析1、钢板桩围堰施工原理。
（1）钢板桩围堰平面为矩形，采用拉森IV型钢板桩，套型锁口，锁口内涂上润滑黄，两桩锁口联结转角10-15°，摩阻力小，防渗性较好，四个转角位置采用焊接的T形钢板桩；围堰内围模选用488H型截面与C25钢筋砼0.5mX0.5 m截面，围模内支撑及角撑选用工地现有的530mm钢管桩、488H型钢、I45b工字钢及C25钢筋砼支撑梁0.8m X 0.5m截面，共设三层；其中第二层围模及支撑只是在抽水过程中使用，第三层钢筋砼（C25）围檩及支撑施工完毕砼强度达到设计的80%后，即可拆除第二层围模及支撑。
钢板桩围堰计算
钢板桩围堰计算钢板桩围堰计算本承台位于水下，长31.3米，宽8.6米，高3.5米，采用钢板桩围堰施工。
围堰为矩形单壁钢板桩围堰，采用钢管桩作为定位桩，用型钢连接作为纵横向支撑。
钢板桩采用拉森Ⅲ型钢板桩，围堰为33.3m×10.6m的单承台围堰方案。
1、计算取值1)现有水位为+4.5m，计算时按照常水位以上一米取值，即水位取+5.5米；淤泥厚度为h2=2.0m，水深为6.0m，水头高度h1=5.5m。
h3为钢板桩入土深度。
2)淤泥力学参数根据含水量情况取值，内摩擦角θ=50，粘聚力c=0kpa，容重r2=16.5kN/m3.3)淤泥质亚粘土力学参数根据含水量及孔隙比情况取值，内摩擦角θ=20，粘聚力c=20kpa，容重r2=18.5kN/m3.4)围堰分五层支撑，标高分别为+0.25m、+1.05m、+1.85m、+2.65m、+3.45m。
开挖底标高为±。
5)钢板桩采用拉森Ⅲ型钢板桩，截面尺寸为宽0.462m，高1.36m，每米长钢板桩参数力学性能为壁厚0.04m，截面积0.123m2，重量14.5kg/m，截面模量为320cm3/m。
6)型钢采用A3钢材，允许应力[δ]=140Mpa；钢板桩允许应力[δ]=200Mpa。
7)设计流水速率V=2.61m/s。
水流冲击力p=0.8Aγv2/2gh，其中A为阻水面积，γ为水容重，取10KN/m3，v为水流速度，g为重力加速度，取9.8m/s，h为水深，单位为米。
p=29.47kN/m。
2、静水压力计算现有水位标高为+4.5m，型钢支撑中心标高分别为+4.25m、+3.45m、+2.65m、+1.85m、+1.05m，承台底标高为0.河水静水压力为10×5.5=55kN/m2，取一米进行计算，±0m处的总压力P=1.25(P净水+P动水)=1.25×(29.47+55)=105.59kN/m，安全系数为1.25.3、按简支连续梁计算内力和弯矩，受力形式及弯矩如下图所示：弯矩图示：15.4KNm。
拉森钢板桩围堰施工方案
拉森钢板桩围堰施工方案拉森钢板桩是一种常用于围堰施工的工程材料，其具有结构牢固、施工方便、可重复使用等优点，被广泛应用于各类水利、道路、房地产等工程中。
本文将详细介绍拉森钢板桩围堰的施工方案，以期为相关工程的实施提供参考。
一、施工前准备工作在进行拉森钢板桩围堰的施工前，需要进行相关准备工作，如下：1. 桩位勘测：根据工程图纸确定桩位，并进行勘测标识，确保施工精度。
2. 材料准备：准备好所需的拉森钢板桩和连接件，并对其进行检查，确保质量符合要求。
3. 设备调试：检查施工所需的挖掘机、钢板桩振动器等设备的操作情况，并进行必要的调试和维护。
4. 工程环境准备：清理施工现场，确保施工区域的平整及安全，消除潜在的危险隐患。
二、施工流程拉森钢板桩围堰的施工流程包括以下几个步骤：1. 挖掘基坑：根据桩位标识，在预定的位置进行挖掘基坑，确保基坑底部平整、垂直度符合要求。
2. 定位安装：将拉森钢板桩正确地安装在基坑四周，桩与桩之间的间距控制在设计要求范围内。
使用振动器将钢板桩振入地下，直至达到设计要求的深度。
3. 连接固定：在钢板桩的连接处安装连接件，并使用螺栓进行牢固固定，确保桩体连接牢固可靠。
4. 疏浚处理：对于出现泥沙或杂物的桩位，需进行疏浚处理，以确保钢板桩的良好穿入。
5. 后期加固：根据设计要求，在围堰内部加设水平支撑或倚靠地基支撑构件，以增加围堰的稳定性和负荷承载能力。
6. 环境保护：在施工过程中，注意保护周围环境，妥善处理剩余材料和废弃物。
三、施工注意事项在进行拉森钢板桩围堰施工时，需要注意以下事项：1. 施工安全：严格遵守安全操作规程，佩戴必要的安全装备，保障作业人员的安全。
2. 施工精度：保持施工精度，确保桩位准确，防止桩体偏斜或倾倒。
3. 桩体连接：连接件和螺栓的选择和安装要符合设计规范，确保连接牢固。
4. 材料质量：使用符合标准要求的拉森钢板桩和连接件，杜绝使用破损或损坏的材料。
5. 环境保护：施工过程中，要注意减少噪音和震动对周围居民的影响，做好环境保护工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前处理
1.建立钢围堰cad离散模型--图层的利用
注意：
1.两者单位 的统一； 2.不同结构 可分不同
顺序导入；
内支撑、围囹--梁单元；钢板桩-- 板单元；封底混凝土--实体单元
讨论：钢套筒的模拟，是实心还是空心比较好
前处理
结构组、边界组、荷载组
＆
激活、钝化
前处理
施工阶段 组 结构组 CS1 CS2 打桩及浇筑 第一次 封底混凝土 抽水加支撑 钢板桩围堰 封底混凝土 钢套筒 底部固结 自重 主动土压力 第一、二层 围囹 及内支撑 无 第一次 抽水压力 CS3 第二次 抽水加支撑 第三、四层 围囹 及内支撑 无 第二次 抽水压力 CS4 第三次 抽水 无
2.施加边界条件
1) 钢板桩的底部固结
前处理
3.施加荷载
自重系数（方向、系数）
1）自重
2）静水水压力 三角形荷载（压力荷载） 3）侧土压力
主动土压力（梁单元连续
或者等效为土压力荷载） 土质变化时，要计算对应荷载
前处理
主动土压力系数：Ka=tan2（45°-φ/2） 主动土压力值：Pa=0.8ρ2KaH2 其中H2为距离河床底的高度
用于修建桥梁深水基础时的围堰工程。
拉森钢板桩规格参数
培训目的
熟悉拉森钢板桩围堰的建模过程 掌握钢围堰的边界及荷载的施加 掌握施工阶段如何模拟 学会查看钢板桩围堰的强度、刚度及稳定性结 果，形成计算成果
工程概述
钢板桩围堰尺寸为平面尺寸为12.0m×16.0m =192m2，钢板桩型号为： 日本拉森PV-4型，桥墩单根钢板桩长为18m；钢板桩插打时顶标高为 118.90m，桥墩承台底标高为103.834m，考虑封底混凝土厚度2m。钢板 桩围堰比承台四周扩大2.0 ～2.5米。
前处理
4.定义施工阶段
钢板桩围堰的常规设计方法是将各个施工过程视为
工况进行单独计算，即不计施工过程的影响。而事实
上，后一工况的变形与内力是在前一工况的基础上发
送的，若不考虑施工过程，内力与变形结果可能与实
际有较大差别。
前处理
CS1：
打设钢板桩围堰，开挖至封底混凝土底面，浇筑封底混凝土；
CS2： 抽水至第二层围囹以下0.5m处时，安装第一、二道围囹及内支撑； CS3： 抽水至第四层围囹以下0.5m处时，安装第三、四道围囹及内支撑； CS4： 将围堰内剩余的水抽干；
midas Civil施工专题培训 —拉森钢板桩围堰分析
艾贻学
2015年01月27日
钢板桩概述
钢板桩围堰是最常用的一种板桩围堰。钢板桩是带有锁 口的一种型钢，其截面有直板形、槽形及Z形等，有各种大
小尺寸及联锁形式。常见的有拉尔森式，拉克万纳式等。
其优点为：强度高，容易打入坚硬土层；可在深水中施 工，必要时加斜支撑成为一个围笼；防水性能好；能按需要 组成各种外形的围堰；施工工艺较为成熟，施工速度快；可 多次重复使用以降低使用成本等诸多有点，因此，被广泛应
边界组
无 第三次 抽水压力
荷载组
分析
施工阶段分析 运行分析
屈曲分析
后处理
钢围堰强度 钢围堰位移
钢围堰整体稳定性
谢谢！！
