球磨机粉磨过程中球磨罐介绍
球磨工作原理
球磨工作原理
球磨是一种常用的粉体加工技术,它的工作原理主要包括以下几个步骤:
1. 装入磨料和添加剂:将需要磨碎的物料(如固体颗粒、粉末或液体)与适量的磨料和添加剂一起放入球磨罐中。
2. 旋转球磨罐:通过电机驱动机械装置,使球磨罐以一定的转速旋转起来。
球磨罐内装有大量的磨球,它们也会随着球磨罐的转动而不停地进行着球磨作用。
3. 碰撞与摩擦:磨球在旋转的过程中,会不断碰撞物料和其他磨球,以及与球磨罐内壁之间产生的摩擦力。
4. 粉碎与混合:由于碰撞和摩擦的作用,物料逐渐被磨碎成更小的颗粒,并与磨料和添加剂充分混合。
5. 持续磨矿:球磨过程是一个连续的循环过程,持续进行磨碎和混合,直到达到所需的终产品颗粒尺寸和物料均匀度。
总的来说,球磨利用磨球的碰撞和摩擦力,将物料研磨成细小颗粒,并实现混合的过程。
同时,球磨还可以通过调整转速、磨料种类和添加剂等来控制磨矿的效果,从而满足不同应用的需求。

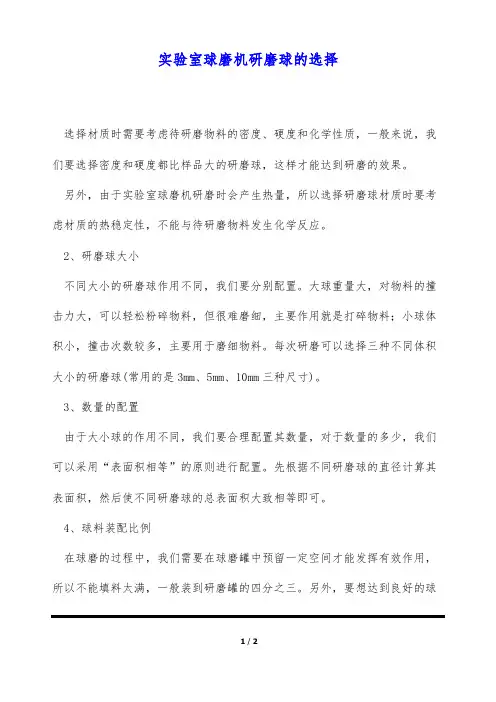

实验室球磨机研磨球的选择
实验室球磨机研磨球的选择
选择材质时需要考虑待研磨物料的密度、硬度和化学性质,一般来说,我们要选择密度和硬度都比样品大的研磨球,这样才能达到研磨的效果。
另外,由于实验室球磨机研磨时会产生热量,所以选择研磨球材质时要考虑材质的热稳定性,不能与待研磨物料发生化学反应。
2、研磨球大小
不同大小的研磨球作用不同,我们要分别配置。
大球重量大,对物料的撞击力大,可以轻松粉碎物料,但很难磨细,主要作用就是打碎物料;小球体积小,撞击次数较多,主要用于磨细物料。
每次研磨可以选择三种不同体积大小的研磨球(常用的是3mm、5mm、10mm三种尺寸)。
3、数量的配置
由于大小球的作用不同,我们要合理配置其数量,对于数量的多少,我们可以采用“表面积相等”的原则进行配置。
先根据不同研磨球的直径计算其表面积,然后使不同研磨球的总表面积大致相等即可。
4、球料装配比例
在球磨的过程中,我们需要在球磨罐中预留一定空间才能发挥有效作用,所以不能填料太满,一般装到研磨罐的四分之三。
另外,要想达到良好的球
磨效果,研磨球与样品物料的质量比建议保持在0.9~1.1之间。
精品资料欢迎下载。

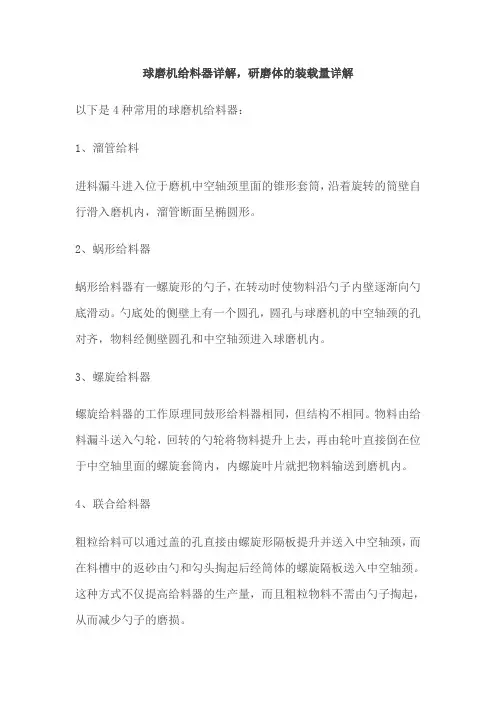

球磨机给料器详解,研磨体的装载量详解
球磨机给料器详解,研磨体的装载量详解以下是4种常用的球磨机给料器:1、溜管给料进料漏斗进入位于磨机中空轴颈里面的锥形套筒,沿着旋转的筒壁自行滑入磨机内,溜管断面呈椭圆形。
2、蜗形给料器蜗形给料器有一螺旋形的勺子,在转动时使物料沿勺子内壁逐渐向勺底滑动。
勺底处的侧壁上有一个圆孔,圆孔与球磨机的中空轴颈的孔对齐,物料经侧壁圆孔和中空轴颈进入球磨机内。
3、螺旋给料器螺旋给料器的工作原理同鼓形给料器相同,但结构不相同。
物料由给料漏斗送入勺轮,回转的勺轮将物料提升上去,再由轮叶直接倒在位于中空轴里面的螺旋套筒内,内螺旋叶片就把物料输送到磨机内。
4、联合给料器粗粒给料可以通过盖的孔直接由螺旋形隔板提升并送入中空轴颈,而在料槽中的返砂由勺和勾头掏起后经筒体的螺旋隔板送入中空轴颈。
这种方式不仅提高给料器的生产量,而且粗粒物料不需由勺子掏起,从而减少勺子的磨损。
1.调整球磨机研磨体的装载量根据生产试验,发现增大研磨体装载量,并不能达到增产的效果。
摸索发现,最合适的研磨体装载量应将钢球配球控制在额定装载量的95%。
2.优化球磨机钢球的级配分析Φ3200×13000mm水泥球磨机筛余曲线,得知一仓料端曲线下降不明显,说明该仓的粉碎能力不是很强;二仓出现较长的水平线段,说明该仓钢球级配有问题,为此对研磨体做出相应的调整:(1)增大一仓平均球径,降低二仓平均球径;(2)优化一,二仓填充料。
3.辊压机挤压效果的改进方法Φ3200×13000mm水泥球磨机是双仓磨,破碎功能部分转到辊压机上,这种情况下,挤压物料更易达到质量指标。
但考试由于产量的增加,辊压机压力减小,辊缝仍是原来设定的范围,致使通过量增大,物料挤压效果差,10mm以上颗粒含量较多,吐槽量增大,出口篦板易堵塞,部分颗粒沉积于二仓内消弱了研磨作用,辊压机主题故障频繁,运转率仅达40%左右,影响水泥球磨机产量。
改进措施:大修辊压机,焊补辊面,将辊缝设定稍微减小。
高能球磨机参数
高能球磨机参数介绍高能球磨机是一种用于制备纳米材料的重要设备。
它通过高速旋转的钨钢球对样品进行机械力学处理,使其达到纳米级别的粒度。
在制备纳米材料、合金、陶瓷等领域有广泛应用。
本文将详细介绍高能球磨机的参数。
1. 球磨罐容积高能球磨机中最重要的部件就是球磨罐,它是将样品和钨钢球混合并进行机械力学处理的地方。
球磨罐通常由不锈钢或陶瓷制成,容积一般在50ml-500ml之间。
不同容积的球磨罐适用于不同量级的实验。
2. 钨钢球大小钨钢球是高能球磨机中起到关键作用的零件,它们通过撞击和摩擦对样品进行加工处理。
通常,钨钢球大小为3-10mm之间,大小不同会影响到样品加工后得到的粒度和形貌等参数。
3. 球磨时间在进行高能球磨实验时,需要规定一个合适的加工时间。
这个时间可以根据实验需要进行调整。
一般来说,球磨时间越长,样品的粒度会越小,但是过长的球磨时间也会导致样品表面产生氧化等不良影响。
4. 球磨速度高能球磨机中的钨钢球需要以一定的速度旋转才能对样品进行机械力学处理。
通常,球磨速度在200-500rpm之间。
不同的样品材料和加工目的需要不同的球磨速度。
5. 球磨重量比高能球磨机中样品和钨钢球之间的重量比也是一个重要参数。
通常,这个比例在1:5-1:10之间。
这个比例过大或过小都会影响到最终得到的样品粒度和形貌等参数。
6. 球磨温度高能球磨实验中,由于摩擦产生的热量会使得样品温度升高,因此需要对其进行控制。
通常,球磨温度控制在室温下进行即可。
7. 气氛环境在高能球磨实验中,气氛环境也是一个值得关注的参数。
有些材料容易受到空气中的氧化作用,因此需要在惰性气氛下进行实验,如氩气或氮气等。
总结高能球磨机是一种重要的制备纳米材料的设备。
在进行实验时,需要注意各个参数的设置和调整。
球磨罐容积、钨钢球大小、球磨时间、球磨速度、球磨重量比、球磨温度和气氛环境等都会影响到最终得到的样品粒度和形貌等参数。
因此,需要根据实验目的和样品材料进行合理的选择和调整。
球磨机工作原理
球磨机工作原理球磨机是一种常用的矿石破碎设备,其工作原理是利用磨球在筒体内对物料进行研磨,从而达到破碎物料的目的。
本文将详细介绍球磨机的工作原理。
一、筒体结构1.1 筒体:球磨机的主体部份,通常由钢板焊接而成,内部安装有磨球和物料。
1.2 筒体内衬:通常采用耐磨材料制成,以防止物料和磨球对筒体造成损坏。
1.3 筒体端盖:用于固定筒体和磨球,通常采用铸铁或者钢板制成。
二、工作原理2.1 物料进料:物料通过进料装置进入球磨机的筒体内。
2.2 磨球研磨:筒体内装有一定数量的磨球,当筒体旋转时,磨球会对物料进行研磨。
2.3 破碎物料:物料在磨球的作用下,逐渐被研磨成所需粒度的细颗粒。
三、传动装置3.1 机电:提供球磨机的动力源,通过皮带传动或者联轴器连接到球磨机的主轴上。
3.2 主轴:传递机电的动力给筒体,使其旋转起来。
3.3 减速器:用于调节筒体的旋转速度,以满足不同物料的研磨要求。
四、排料装置4.1 排料板:安装在筒体的出料口,用于控制物料的排出速度。
4.2 排料筒:连接排料板和出料口,将研磨后的物料排出。
4.3 排料管道:将排出的物料输送到下一个工艺环节。
五、润滑系统5.1 润滑油:用于减少球磨机各部件的磨擦,延长设备的使用寿命。
5.2 润滑管路:连接润滑油箱和球磨机各部件,确保润滑油能够顺畅流动。
5.3 润滑系统:包括润滑油箱、泵、管路等部件,确保球磨机的正常运转。
综上所述,球磨机是一种重要的矿石破碎设备,其工作原理主要包括筒体结构、工作原理、传动装置、排料装置和润滑系统。
通过对球磨机的工作原理进行深入了解,可以更好地使用和维护球磨机,提高生产效率和设备的使用寿命。
陶瓷球磨工艺
陶瓷球磨工艺一、前言陶瓷球磨是一种重要的物料制备工艺,广泛应用于各种领域,如化工、冶金、建材等。
本文将详细介绍陶瓷球磨的工艺流程和注意事项。
二、材料准备1. 选材:选择质量好、密度均匀、硬度高的陶瓷作为球磨介质。
2. 筛分:将选好的陶瓷球按不同规格筛分,以保证球磨效果。
3. 清洗:用水清洗陶瓷球表面的灰尘和污垢,确保无异物。
三、设备准备1. 球磨机:选择适合自己生产需求的球磨机,一般可分为普通型和节能型两种。
2. 球罐:选择与球磨机配套使用的不锈钢或聚乙烯制成的球罐,容积大小应根据生产需求而定。
3. 电机:配备功率适当的电机,以确保正常运转。
4. 控制系统:配备可靠的控制系统,调节转速和时间等参数。
四、操作步骤1. 将清洗干净的陶瓷球倒入球罐中,占球罐容积的60%左右。
2. 加入待磨物料,一般按照75%的比例加入。
3. 加入适量的水或溶液,使球罐内部湿润。
4. 关闭球罐盖子,启动电机,调节转速和时间等参数。
5. 球磨过程中应定期检查球罐内部情况,如有异物或泄漏等情况应及时处理。
6. 球磨结束后,关闭电机,取出球罐内的材料进行筛分、清洗和干燥等处理。
五、注意事项1. 选用合适的陶瓷介质:不同材质、不同规格的陶瓷介质对于不同物料有着不同的适应性。
2. 控制好转速和时间:转速过高会导致球磨介质间摩擦增大、温度升高等问题;时间过长则会影响生产效率和产品质量。
3. 定期检查设备:球磨机及配套设备要定期检查维护,确保设备运行正常。
4. 注意安全:在操作过程中要注意安全,避免发生意外事故。
六、结语陶瓷球磨是一种常用的物料制备工艺,具有广泛的应用前景。
通过合理的操作和维护,可以提高生产效率和产品质量。
希望本文能够为读者提供一些有用的参考。
球磨机的结构
球磨机的结构球磨机是一种常用的研磨设备,广泛应用于矿山、冶金、化工等行业。
它的结构设计旨在实现高效研磨和细化物料的目标。
球磨机主要由进料装置、滚筒、排料装置、传动装置、电气控制系统和支撑装置等组成。
下面将详细介绍球磨机的结构及其功能。
一、进料装置球磨机的进料装置位于机体的一端,通常由进料斗和螺旋输送机组成。
进料斗用于将物料导入滚筒内,而螺旋输送机则可将物料平稳地送入滚筒内。
进料装置的设计合理与否直接影响到球磨机的运行效果和研磨质量。
二、滚筒球磨机的滚筒是整个设备的核心部件,它由圆筒体和内衬板组成。
圆筒体是一个中空的圆柱体,内衬板则用于保护滚筒内壁免受磨损。
滚筒内装有一定数量的研磨体(通常是钢球),物料在滚筒内与研磨体一起进行研磨。
滚筒的设计参数,如直径、长度和转速等,会根据物料的性质和生产要求进行选择。
三、排料装置球磨机的排料装置位于机体的另一端,它通常由出料筒和螺旋输送机组成。
出料筒用于将研磨后的物料从滚筒中排出,而螺旋输送机则将物料顺利地输送到下一个工序。
排料装置的设计合理与否直接影响到球磨机的产能和研磨效果。
四、传动装置球磨机的传动装置主要由电机、减速器和传动轴组成。
电机驱动减速器,再通过传动轴传递动力给滚筒,实现滚筒的转动。
传动装置的设计合理与否直接影响到球磨机的运行稳定性和能耗。
五、电气控制系统球磨机的电气控制系统包括主电机控制、进料控制、排料控制和设备保护等功能。
通过电气控制系统,可以实现球磨机的启停、转速调节、进料量控制等操作,确保设备的正常运行和生产效率。
六、支撑装置球磨机的支撑装置主要由轴承和轴承座组成。
轴承用于支撑滚筒和传动装置,使其能够平稳运转。
轴承座则用于固定轴承,保证其在工作过程中的稳定性。
球磨机的结构设计十分重要,每个组成部分都发挥着重要的作用。
合理的结构设计可以提高球磨机的研磨效率、降低能耗,并保证设备的稳定运行。
不同行业的生产要求不同,因此在设计球磨机时,需要根据具体的生产需求进行结构参数的优化选择,以实现最佳的研磨效果。
球磨仪使用说明
球磨仪使用说明一、概述球磨仪是一种用于研磨物质的实验仪器,常用于制备粉末材料、合金、陶瓷粉末等。
它通过球磨罐中的磨料球对样品进行高速旋转和撞击,从而实现物质的研磨和混合。
二、球磨仪的组成球磨仪主要由球磨罐、驱动装置、控制装置和磨料球等组成。
1. 球磨罐:通常是一个圆筒形容器,内部涂有耐磨材料,如陶瓷、硬质合金等。
球磨罐的容积大小可以根据实际需要进行选择。
2. 驱动装置:用于驱动球磨罐进行旋转和撞击,常见的驱动方式有电动机驱动和气动驱动两种。
3. 控制装置:用于控制球磨仪的运行参数,如转速、时间等。
一般配备有数字显示屏和按钮控制面板。
4. 磨料球:通常采用不同材质和大小的磨料球,如陶瓷球、不锈钢球等。
磨料球的选择应根据需要研磨的物质性质和要求来确定。
三、使用步骤1. 准备工作:检查球磨仪的各个部件是否完好,确认球磨罐内无杂质,需要研磨的物质也要提前准备好。
2. 装样品:将需要研磨的物质放入球磨罐中,注意控制装入量,一般不超过球磨罐容积的三分之一。
3. 加入磨料球:根据需要选择适量的磨料球,加入到球磨罐中。
磨料球的数量和大小应根据实际情况来确定,一般为物料质量的3-5倍。
4. 关闭球磨罐:将球磨罐盖好,确保密封良好,以防止研磨过程中样品外溢。
5. 设置参数:通过控制装置设置所需的研磨参数,如转速、时间等。
根据具体物质的特性和研磨要求,选择合适的参数进行设定。
6. 启动球磨仪:按下启动按钮,球磨仪开始工作。
在研磨过程中,可以通过显示屏实时监控转速和运行时间等参数。
7. 研磨结束:根据实验要求设定的时间或达到预期效果后,停止球磨仪的运行。
注意在停止前先关闭球磨罐,待转速降至零后再打开罐盖。
8. 取出样品:将球磨罐从球磨仪中取出,打开罐盖,取出研磨后的样品。
注意操作时要戴好手套,以免受伤。
四、注意事项1. 在使用球磨仪前,必须进行安全操作培训,了解相关安全操作规程,并穿戴好相应的防护装备。
2. 在研磨过程中,应定期检查球磨罐的密封性能,确保没有外泄。
球磨机构造及工作原理
球磨机构造及工作原理球磨机是一种常见的磨料加工设备,广泛应用于矿山、水泥、化工、建材等领域。
它的主要作用是将磨料和物料进行混合、研磨和粉碎,从而达到制备粉体、合成材料、陶瓷等目的。
本文将介绍球磨机的构造和工作原理,帮助读者更好地了解和使用这一设备。
一、球磨机的构造球磨机主要由转筒、进料装置、放料装置、驱动装置、减速机、电机和控制系统等组成。
具体构造如下:1. 转筒转筒是球磨机的主体部分,由钢板制成,通常呈圆筒形。
转筒内部装有一定数量的磨球,磨球的直径一般在20mm-125mm之间。
转筒的长度和直径通常根据生产需求和工艺要求进行设计和制造,一般情况下,转筒的长度比直径大2-3倍。
2. 进料装置进料装置是将物料送入转筒中的设备。
通常有两种形式,一种是开口式进料装置,一种是封闭式进料装置。
开口式进料装置的优点是操作简单,但存在物料泼洒的问题;封闭式进料装置可以有效防止物料泼洒,但需要进行密封处理,实现较为复杂。
3. 放料装置放料装置是将磨矿物料排出转筒的设备。
通常有两种形式,一种是开口式放料装置,一种是封闭式放料装置。
开口式放料装置的优点是操作简单,但存在物料泼洒的问题;封闭式放料装置可以有效防止物料泼洒,但需要进行密封处理,实现较为复杂。
4. 驱动装置驱动装置是球磨机的动力来源,通常由电机、减速机和联轴器等部件组成。
电机通过联轴器带动减速机,减速机再通过齿轮传动带动转筒旋转。
驱动装置的功率和转速根据生产需求和工艺要求进行设计和选择。
5. 减速机减速机是将电机的高速旋转转换为转筒的低速旋转的设备,通常采用齿轮减速机。
减速机具有传动效率高、噪声小、寿命长等优点。
6. 电机电机是球磨机的动力来源,通常采用交流电机或直流电机。
电机的功率和转速根据生产需求和工艺要求进行设计和选择。
7. 控制系统控制系统用于对球磨机进行自动控制和监控,通常包括控制器、传感器、执行器等部件。
控制系统可以实现进料量、放料量、转速等参数的自动控制和调节,提高生产效率和质量。
QM-3SP4球磨机说明书
QM-3SP4 行星式球磨机使用说明书1、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐,当大盘旋转时(公转)带动球磨罐绕自己的转轴旋转(自转),从而形成行星运动。
公转与自转的传动比为1:2(公转一转,自转两转)。
罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
2、可配球磨罐:容积(单罐容积,单位:毫升):50、100、150、250、300、400、500。
球磨罐最大装料量:罐容积的四分之三(包括磨球)。
上述各项检查无误后即可装罐。
a、装磨球:为了提高球磨效率,罐内装入大小不同的磨球,大球主要作用是砸碎粗磨料,小球则用于磨细及研磨,使磨料磨到要求的细度。
下表列出各种规格球磨罐的配球数(仅供参考)罐容积(ml) 50 100 150 250 300 400 500球φ6 50 100 150 280 330 420 500(粒)φ10 8 16 24 40 48 80 100φ20 2 2 3注:最佳配球数根据磨料性质及要求细度,用户自行在实践中得出经验数据。
b、装磨料进料粒度:松脆材料≤10 ㎜,其它料≤3 ㎜。
球磨前磨料粒度要求:松脆磨料不大于10mm,其他磨料一般小于3mm。
装料不超过罐容积的四分之三(包括磨球)。
装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内,可同时装四个球磨罐,亦可以对称安装两个,不允许只装一个或三个。
安装后利用两个加力套管(本机附件)先拧紧V 型螺栓,然后拧紧锁紧螺母,以防球磨时磨罐松动。
注意:拧螺栓、螺母时不允许用锤敲击。
球磨罐安装完毕,罩上保护罩,安全开关被接通球磨机才能正常运行。
球磨过程中如遇意外,保护罩松动或脱落,安全开关断开,球磨机立刻停转,意外排除后重新罩上保护罩,再重新启动。
球磨完毕,用加力套管先松开锁紧螺母,再松开V 型螺栓即可以卸下球磨罐,把试样和磨球同时倒入筛子内(本机附件),使球和磨料分离。
再次球磨前先检查一遍拉马套有无松动,如松动,必须拧紧螺丝,以防意外。
行星式球磨机的技术参数介绍如下
行星式球磨机的技术参数介绍如下前言行星式球磨机是一款高效的物料粉碎设备,广泛应用于制药、化工、建材、石油、冶金等行业。
本文将介绍行星式球磨机的技术参数,帮助初学者更好地了解该设备。
设备结构行星式球磨机分为控制系统、电机、减速器、球磨罐体和滚筒等部分。
球磨罐体为主要部件,有1-4个球磨罐,罐内可装载不同规格的磨料和待磨的物料。
滚筒主要是通过电机和减速器配合,驱动球磨罐体做行星运动,使球磨罐体内的物料获得更大的摩擦、冲击和剪切作用,以实现更快、更彻底的粉碎效果。
技术参数介绍最大处理量行星式球磨机的最大处理量是指单位时间内能够处理的物料的最大量,以kg/h 为单位。
其计算公式为:最大处理量 = 球磨罐体容积 x 球磨介质密度 x 转速 x 60 / (4 x 3.14)其中,球磨罐体容积、球磨介质密度和转速分别为球磨机的参数,4和3.14分别是球磨机每个球磨罐体的数量和圆周率,可通过手册或者设备实际测量得出。
转速范围行星式球磨机的转速范围是指设备运行时允许的最小和最大转速区间,以转/分为单位。
一般来说,行星式球磨机转速范围为50-600转/分。
请注意,不同制造商生产的设备可能存在差异,转速范围应在购买或租赁前了解清楚。
电机功率电机功率是指行星式球磨机所需的电能转换成机械能能够输出的功率。
其计算公式为:功率 = 转矩 x 转速 / 9550;其中转矩指电机抵抗外力的能力。
电机功率直接影响行星式球磨机的生产效率,一般来说,电机功率越大,生产效率越高,但同时也会影响设备的整体耗电量和能源消耗。
球磨介质密度球磨介质密度是指在行星式球磨机中球磨介质的密度,常见的介质有钢球、陶瓷球等。
球磨介质密度的选择与待磨物料的特性和所要求的粉碎度有关,一般介质密度的选择范围为3-10g/cm³。
总结本文简要介绍了行星式球磨机的技术参数,包括最大处理量、转速范围、电机功率、球磨介质密度等。
这些参数是衡量行星式球磨机性能的重要指标,对于选择和使用设备均有重要作用。
球磨机工作原理及球磨机研磨体运动分析
1.1 球磨机工作原理及研磨体运动的基本状态1.1.1 球磨机工作原理球磨机的主要工作部分是一个装在两个大型轴承上并水平放置的回转圆筒,筒体用隔仓板分成几个仓室,在各仓内装有一定形状和大小的研磨体。
研磨体一般为钢球、钢锻、钢棒、卵石、砾石和瓷球等。
为了防止筒体被磨损,在筒体内壁装有衬板。
图1 磨机粉磨物料的作用当球磨机回转时,研磨体在离心力和与筒体内壁的衬板面产生的摩擦力的作用下,贴附在筒体内壁的衬板面上,随筒体一起回转,并被带到一定高度(如图1所示),在重力作用下自由下落,下落时研磨体像抛射体一样,冲击底部的物料把物料击碎。
研磨体上升、下落的循环运动是周而复始的。
此外,在磨机回转的过程中,研磨体还产生滑动和滚动,因而研磨体、衬板与物料之间发生研磨作用,使物料磨细。
由于进料端不断喂入新物料,使进料与出料端物料之间存在着料面差能强制物料流动,并且研磨体下落时冲击物料产生轴向推力也迫使物料流动,另外磨内气流运动也帮助物料流动。
因此,磨机筒体虽然是水平放置,但物料却可以由进料端缓慢地流向出料端,完成粉磨作业。
1.1.2研磨体运动的基本状态球磨机筒体的回转速度和研磨体的填充率对于粉磨物料的作用影响很大。
当筒体以不同转速回转时,筒体内的研磨体可能出现三种基本状态,如图7.2所示。
图7.2(a),转速太慢,研磨体和物料因摩擦力被筒体带到等于动摩擦角的高度时,研磨体和物料就下滑,称为“倾泻状态”,对物料有研磨作用,但对物料的冲击作用很小,因而使粉磨效率不佳;图7.2(c),转速太快,研磨体和物料在其惯性离心力的作用下图7.2 筒体转速对研磨体运动的影响(a)低转速;(b)适宜转速;(c)高转速贴附筒体一起回转(作圆周运动),称为“周转状态”,研磨体对物料起不到冲击和研磨作用;图7.2(b),转速比较适宜,研磨体提升到一定高度后抛落下来,称为“抛落状态”,研磨体对物料较大的冲击和研磨作用,粉磨效率高。
实际上,研磨体的运动状态是很复杂的,有贴附在磨机筒壁向上的运动;有沿筒壁和研磨体层向下的滑动;有类似抛射体的抛落运动;有绕自身轴线的自转运动以及滚动等。
球磨机球石的级配调整
瓷釉研磨与管理信息来源:樊绍华发布时间:2011-7-22 14:50:52一‧瓷釉之研磨瓷釉( Frit )研磨的目的,在使熔块与适当之磨加物混合粉碎,成为颗粒微细及分布均匀之水釉浆,以适于搪瓷之敷施。
研磨熔块多采用球磨罐,一般约数小时即可得适宜之釉浆。
1. 球磨罐;为铺有高氧化铝内榇的容器。
磨球现在都用高氧化铝球。
磨罐中先加入半满的球石,其次加入熔块及磨加物而至容积的3/4,最后加入水,加入之水量以恰能淹盖球石及熔块为宜。
在这种情况下,球磨罐能发挥研磨之最佳效果。
球石的用量太多或太少,会减低研磨之效能。
太少则容易造成被研磨物聚集于磨球之间,使磨球无法研磨;太多则占空间,球石滚动不易,造成研磨效能减低。
最佳情形为被研磨物正好覆盖于每个磨球表面,而在磨球之间形成一层薄膜。
2. 当研磨球石占球磨罐容积之 50~55%及熔块占容积之 22~25%时,可得最好的研磨效率。
常规下,投入的研磨球石一般分为三个尺寸。
小球石可有更细的研磨,而大球石能压碎被研磨物。
小球石的研磨效率比大球石好,因为其球数及总接触面积比大球石的大。
研磨球石投入量比例:20~25% 50 毫米(mm)60~50% 40 毫米(mm)20~25% 30 毫米(mm)3. 球磨罐内榇及球石的选择:国内生产的高氧化铝球石和衬砖,氧化铝(Al2O3)含量有许多种;有92%Al2O3,75% Al2O3,65% Al2O3,50% Al2O3等。
当然以92% Al2O3最好。
一个简单的检验方法;将一样大的球石2个,握于两手中,然后使劲用力对碰,没破裂的话就可以使用。
4 . 应定期检查研磨器内层及其磨球磨耗情形,补加的磨球尺寸应与最初投入时大磨球的相同。
平常检查法如下:(1). 研磨器内壁每 150~170次研磨检查一次。
(内壁衬砖与衬砖之缝隙掉落,可用白水泥加水调和补上)。
(2). 磨球石每50次研磨检查一次。
(3). 每次研磨及检查、添加球石或更换须作记录。
球磨机球石的级配调整
瓷釉研磨与管理信息来源:樊绍华发布时间:2011-7-22 14:50:52一‧瓷釉之研磨瓷釉( Frit )研磨的目的,在使熔块与适当之磨加物混合粉碎,成为颗粒微细及分布均匀之水釉浆,以适于搪瓷之敷施。
研磨熔块多采用球磨罐,一般约数小时即可得适宜之釉浆。
1. 球磨罐;为铺有高氧化铝内榇的容器。
磨球现在都用高氧化铝球。
磨罐中先加入半满的球石,其次加入熔块及磨加物而至容积的3/4,最后加入水,加入之水量以恰能淹盖球石及熔块为宜。
在这种情况下,球磨罐能发挥研磨之最佳效果。
球石的用量太多或太少,会减低研磨之效能。
太少则容易造成被研磨物聚集于磨球之间,使磨球无法研磨;太多则占空间,球石滚动不易,造成研磨效能减低。
最佳情形为被研磨物正好覆盖于每个磨球表面,而在磨球之间形成一层薄膜。
2. 当研磨球石占球磨罐容积之50~55%及熔块占容积之22~25%时,可得最好的研磨效率。
常规下,投入的研磨球石一般分为三个尺寸。
小球石可有更细的研磨,而大球石能压碎被研磨物。
小球石的研磨效率比大球石好,因为其球数及总接触面积比大球石的大。
研磨球石投入量比例:20~25%50 毫米(mm)60~50%40 毫米(mm)20~25%30 毫米(mm)3. 球磨罐内榇及球石的选择:国内生产的高氧化铝球石和衬砖,氧化铝(Al2O3)含量有许多种;有92%Al2O3,75% Al2O3,65% Al2O3,50% Al2O3等。
当然以92% Al2O3最好。
一个简单的检验方法;将一样大的球石2个,握于两手中,然后使劲用力对碰,没破裂的话就可以使用。
4 . 应定期检查研磨器内层及其磨球磨耗情形,补加的磨球尺寸应与最初投入时大磨球的相同。
平常检查法如下:(1). 研磨器内壁每150~170次研磨检查一次。
(内壁衬砖与衬砖之缝隙掉落,可用白水泥加水调和补上)。
(2). 磨球石每50次研磨检查一次。
(3). 每次研磨及检查、添加球石或更换须作记录。
实验室行星球磨机真空球磨罐小科普
实验室真空球磨罐小科普
真空球磨罐,顾名思义可以抽真空的球磨罐,一般指不锈钢真空罐,球磨罐耐压±0.1MPa。
当罐体材料为非金属,如陶瓷类、天然石材或者塑料时,可以将非金属罐体作为衬底,外面镶嵌不锈钢外套,实现真空耐压功能。
真空球磨罐往往配合手套箱一起使用。
当实验遇到下面两种类型时,建议使用真空球磨罐;
1.通过湿式研磨达到超精细研磨,球磨罐填充度在70%-80%,为达
到更好的研磨效果,通常使用真空球磨罐。
2.金属样品对空气比较敏感,容易氧化,需要在真空或惰性气体氛
围中操作的,需使用真空球磨罐。
真空球磨罐可以通过两种途径使用:
1.抽真空用时,需配合机械真空泵。
通常橡胶软管一端接真空泵,
一端接真空罐气阀。
抽完可以接气瓶充入惰性气体。
2.不需要抽真空时,需配合手套箱使用。
将真空球磨罐打开后放入
过渡舱,过渡舱抽充三次实现惰性气体氛围即可以使用。
纳米球磨机研磨的基本原理
纳米球磨机研磨的基本原理纳米球磨机是一种新型的研磨设备,它主要用于超微粉碎和纳米材料的制备。
纳米球磨机的工作原理是通过在特定的介质中使微小的磨料按特定方式运动,对研磨材料进行高效的破碎、磨细,从而获得微米级甚至纳米级的颗粒。
1. 球磨机的结构纳米球磨机主要由球磨罐、磨球和电机三大部分组成。
其中球磨罐是主要研磨部件,它一般由不锈钢或陶瓷制成,有较强的抗压性和耐腐蚀性,同时球磨罐中设有进料管和排料管负责原料的输入和输出。
球磨机内的磨球通常是由优质的硬质合金钢、碳化钨或陶瓷等材料制成,且精度高,形状规则。
2. 球磨机的研磨原理(1)碰撞研磨在球磨罐中加入磨料后,罐体内开始产生高速旋转,使磨料产生翻滚和旋转的运动,从而使磨球之间不断地碰撞和摩擦,磨击物料达到破碎和细化的目的。
(2)剪切研磨在碰撞研磨的同时,磨球之间还会产生剪切力,当磨球接触到物料表面时,物料表面上的一层分子就会受到剪切力的作用,分子产生剪切变形,最终达到材料的破碎和细化。
(3)摩擦研磨当球磨机运转时,球磨罐中的磨球不断摩擦运动产生摩擦热,使研磨介质中的物质处于高温高压状态,还会导致物料表面发生化学反应,最终达到破碎和细化的目的。
3. 纳米球磨机的特点(1)高效性:纳米球磨机能够大幅度提高研磨效率和产量,且能够完成超微粉碎和纳米材料的制备。
(2)兼容性:纳米球磨机可适用于多种不同的研磨介质和物料,适用范围广。
(3)适应性强:由于磨球可以更换,球磨机可进行多种不同粒径的研磨,以适应不同材料的研磨需要。
4. 总结纳米球磨机以其高效的工作原理和优越的性能成为当今重要的材料制备设备之一。
其基本原理是在特定的介质中使微小的磨料通过碰撞、剪切和摩擦等作用,对原料进行高效的破碎和细化。
未来,纳米球磨机仍有广泛的应用前景,随着科技的不断发展,其性能和功能将不断提升。
球磨机球磨罐安全操作及保养规程
球磨机球磨罐安全操作及保养规程球磨机球磨罐是研磨实验室不可或缺的重要设备之一,是一种特殊结构的圆形容器,其中装有球形磨料,通过旋转运动的方法进行颗粒物料的微细研磨。
球磨罐在实验室的工作中扮演着重要的角色,操作时需要特别注意安全,避免因操作不当导致的设备故障和人员伤害。
本文将为大家提供球磨机球磨罐的安全操作及保养规程。
安全操作规程一、操作前准备1.球磨机球磨罐的安装应该在专业技术人员的指导下进行,注意设备的水平和垂直度,确保设备平稳。
2.检查设备电源的安全,确保设备接地线链接完毕。
确认球磨罐和球磨机的连接处的密封性和稳定性,避免发生漏电和设备松动等情况。
3.检查球磨罐的磨料、磨块的状态,以及球磨罐内侧的磨削表面是否平整,以免对颗粒物料的磨研产生影响。
二、操作中注意事项1.开机前应先检查球磨罐的密封性能和球磨磨料、磨块的情况,确保设备的正常运行。
2.开始操作前应将球磨机电源开关关闭,将装入磨磨料、磨块的球磨罐固定好,密封性能应能有效防止颗粒物料从球磨罐中泄露。
3.打开水阀,逐渐调整出水量,应使进水温度不高于30℃,以避免磨磨料受热发生变化,从而影响设备的运行效果。
4.接通电源,启动球磨机,使之开始进行定向旋转运动。
5.在操作过程中应对设备进行监控、观察,确保运行过程中的正常性,避免产生误操作。
6.操作人员应保持机器设备清洁,避免因清洁不当导致出现故障。
三、关闭设备1.操作结束后,先关闭球磨机,然后再关闭水管装置,将球磨罐中的颗粒物料处理干净。
2.用清水对球磨罐进行清洗,防止磨料的积累影响下一次使用。
3.清理球磨机磨料时应注意安全,避免设备和操作人员的受伤。
设备保养规程球磨机作为实验室的重要设备之一,保养维护常规的及时、全面,能够大大延长设备的使用寿命,同时提高设备的性能和安全保障。
一、定期检查检测1.定期检查球磨罐磨料、磨块的磨损情况,若发现磨损程度较大,应及时更换新的磨料和磨块。
2.检查球磨机操作电源开关及接地线是否良好,若出现老化、损坏等情况需要及时更换或维修。
球磨机构造及主要零部件
球磨机构造及主要零部件2.1 球磨机构造球磨机是一种重要的细磨设备,这种设备在水泥工业中应用广泛。
这种磨机由于筒体较长,可使物料在磨内被粉磨的时间较长,得到成品的细度也较高。
磨机的规格是以筒体内径D(m)和筒体的长度L(m)的乘式来表示,如 2.2×6.5球磨机。
球磨机虽由于生产方式、规格、卸料、支承和传动方式等不同而被分成多种类型,但在结构上大体相同,主要由下列基本部分组成:(1) 进料装置包括下料斗,螺旋进料筒,或进料锥筒。
(2) 支承装置分两端主轴承支承、混合支承(主轴承和滑履)、两端都是滑履支承等。
(3) 回转部分包括中空轴、磨机筒体及磨内的隔仓板、衬板、挡料圈等部件。
(4) 卸料装置分边缘卸料、中心卸料、中间卸料。
(5) 传动装置分边缘传动和中心传动两种形式,包括主电动机、辅助电动机、减速机、传动轴及边缘传动的大小齿轮等。
下面以 2.2×6.5边缘传动球磨机、 2.4×13棒球磨、 2.4×10中卸烘干磨和 3×11水泥磨为例,介绍其主要构造。
2.1.1 2.2×6.5边缘传动球磨机的构造图7.15所示 2.2×6.5球磨机为双仓磨机,多用在立窑厂粉磨原料或水泥。
图7.15 2.2×6.5球磨机磨机筒体的两端用主轴承支承,此磨机是边缘传动、中心卸料的球磨机。
该机由JR型电机经联轴器、ZD70 9 1减速机经联轴器、大小齿轮带动磨筒体回转。
物料由进料管经中空轴进入磨筒体内,随磨体的回转,物料在筒体内受到研磨体的冲击和研磨作用,被粉磨成合格产品,由出料中空轴、卸料装置,送入成品库中。
2.2×6.5球磨机属两仓磨。
用作生料磨时,一般筒体有效长度为6.5m,粗磨仓为3m,其中1m左右作为烘干物料段,细磨仓为3.25m,而卸料段为0.25m,筒体有效容积为22.3m3,烘干兼粉磨中等硬度石灰石和粘土,生产能力为16t/h,进料总水分<6%,磨机转速为21.6r/min,研磨体装载量为22t,主电机采用JR14108型,电机功率为280kW,经ZD70 9 1型减速机和大小齿轮带动磨体回转。
实验室行星球磨罐卡垫小科普
实验室行星球磨罐卡垫小科普
实验室日常用行星球磨机有0.4L、2L、4L等规格,所谓0.4L、2L、4L是指球磨机所能配置球磨罐的最大总容积。
因球磨机通常研磨工位配置单工位、双工位以及四工位,国内机子主要是四工位,摆振球磨机是单工位。
以常规四工位为例,0.4L、2L、4L球磨机配置允许最大单罐容积分别为0.1L、0.5L、1L,即默认0.4L、2L、4L球磨机分别配置0.1L、0.5L、1L球磨罐。
当实验室大机器,样品量很少或只有小球磨罐时,如4L 规格球磨机,装0.25L球磨罐,因罐体直径和高度较1L球磨罐小很多,直接卡球磨罐筒,径向无法定位固定,轴向压紧块压不到,当机器高速运转后,整个罐体因无法有效固定,会导致罐体飞出,损坏球磨罐,严重的损坏球磨机。
因此需要配置一个过渡卡座,将0.25L球磨罐径向和高度方向安全固定,保证球磨机有效安全运行。
干法球磨工艺
干法球磨工艺干法球磨工艺是一种常见的粉体制备技术,其基本原理是通过磨球在球磨罐中的高速运动和相互碰撞,将原料粉末进行机械粉碎,并生成细小的颗粒。
与传统的湿法球磨相比,干法球磨具有加工效率高、能耗低和易于实现大规模生产等优点。
干法球磨工艺通常包括以下几个步骤:(1)原料准备:选取高纯度、细度适当的原料粉末,精确称量并进行筛分,以保证球磨效果和制备粉末的质量。
(2)球磨设备准备:干法球磨通常采用颗粒较小、硬度高的磨球,如陶瓷球、钢球等,在球磨罐中进行摩擦磨损。
球磨罐一般采用钢板焊接而成,内衬选择优质橡胶或聚氨酯材料,以防止球磨球和罐体之间的摩擦磨损。
(3)球磨操作:将原料和磨球放入球磨罐中,并加入适量的干磨润滑剂,开始进行球磨操作。
球磨操作一般分为两个阶段:初期磨和稳定磨。
初期磨的主要目的是打破原料粉末的初始结构,促进粒径缩小和表面积增加;稳定磨则是要维持均匀的球磨速度和球磨能量,直到粉体达到所需细度。
(4)球磨终止和分选处理:当粉体达到所需细度后,停止球磨操作,并根据需要进行一些配套处理。
例如,可使用筛子或其他粉末分选器将粉末分级,使其粒径更加均匀,并去除未磨碎或较粗的粉末颗粒。
(5)制备成品:将处理过的粉末进行后续加工和处理,例如成型、烧结、涂覆等,最终制备出所需的成品。
值得注意的是,干法球磨过程中生成的大量摩擦热可能会造成球磨罐内部温度升高,进而影响磨碎效率。
为此,可以通过加入适量的冷却水或在球磨过程中间歇性地停止运转,进行降温操作。
总的来说,干法球磨工艺是一种高效、灵活的粉体制备技术,已广泛应用于金属、陶瓷、化学、制药等行业中,具有较强的适应性和应用前景。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
球磨机粉磨过程中球磨罐介绍
球磨机粉磨过程中球磨罐能够全封闭,所以既可以干磨,也可以湿磨;还可以在磨罐内充入不同的气体,实现不同气氛下的粉体加工。
研究磨球的运动规律,有助于深入理解行星球磨机的粉磨机理,对科学实验与实际生产中操作参数的优化有重要意义。
当行星磨中的磨球所受惯性力的合力在球磨罐径向上的分量指向罐
外时,磨球会受到球磨罐的支持力而不脱离球磨罐内壁;当磨球所受惯性力的合力在球磨罐径向上的分量指向罐内时,磨球将脱离球磨罐内壁内对侧撞击。
同时提高球磨罐的公转速度和自转速度或采用大直径的磨球可显著
增大磨球所受惯性力,从而使磨球能量显著提高,粉磨效果显著增强;而改变球磨罐内径不会明显改变粉磨效果。
当球磨罐的自转角速度远大于公转角速度时,磨球将不会脱离球磨罐而失去对物料的撞击作用。
振动筛由于其结构紧凑,分级脱水效率高,与磨矿机配合使用可以大大提高现况效率,然而振动筛是在高频振动下工作,其结构承受着交变力的作用,在长期作用下不可避免地要发生损伤,一方面会改变振动筛的振幅和频率,影响筛分效率,另一方面影响振动筛的寿命,因此,对振动筛的工作状态监测,可以保证设备的高效工作,减少损失,延长寿命。
采用双单片机结构对球磨机和振动筛工作状态进行实时监测不仅打
破了PC机垄断矿山设备监测诊断系统主机的地位,而且在监测系统的可靠性、经济性、适应性等方面都显示了无比的优越性。
所研制的系统监测试验表明,不仅智能化程度高,运行稳定可靠,而且还具有下列特点:
(1)参数设置灵活,系统在运行过程中可随时进行标准值的设定。
(2)通用性强,由于该系统在初次上电时首先测取设备在正常状态时各参数的参考标准值,因此对同类型的球磨机和振动筛都可监测。
(3)状态显示直观,适合现场需要。
剖析球磨机磨矿力学原理,球磨机从矿石破碎和磨碎过程的物理现象以及几何特征分析,球磨机磨矿是碎矿的继续,但从热力学观点分析,磨矿是一个内能增加的过程,磨碎机对矿块做功.克服矿块内聚力而使之碎裂.因而磨矿是二个功能相互转变的过电网输入的电能经电动机转变为机械能.机械能经传动系统对磨机和介质做功.变成磨矿介质的机械能.球磨机磨矿介质落下或滚下时则对矿石做功,介质的功成为矿石的变形内能,使矿石变形和破碎.矿石破碎后则变成矿石的新生表面能。
使矿打变形和破碎的功称有用功,它包活变形功和分离功.而介质对矿石所做的功大部分在破碎过程中呈热能投失于周围的介质空间,这部分称为破碎拟失功。
它包括矿石和机件以及矿石与矿
石之间的冷擦功,破碎力反复作用皇热能散失的报失功,声能、光能和辐射能损失等.每经过一次能坛转换就发生一定能饿损失,球磨机磨矿过程的力学实质既然是一功能转变过程,这就表明两木基本事实,磨矿是增大物料表面能,当各次能徽转换效率不变时,要增大生产率就必须增大输入的能址;②在愉入的能址不变时,提高各次能量转换效率同样能增加物料表面能,即加土产率,这一事实正是节能的依据.而节约解矿能耗的潜力是十分巨大的.只有对磨矿过程的力学原理有明确的认识,球磨机才能科学地决定磨矿过程的技术参数,使畴矿过程高效率而低消耗。
以下是4种常用的球磨机给料器:
1、溜管给料
进料漏斗进入位于磨机中空轴颈里面的锥形套筒,沿着旋转的筒壁自行滑入磨机内,溜管断面呈椭圆形。
2、蜗形给料器
蜗形给料器有一螺旋形的勺子,在转动时使物料沿勺子内壁逐渐向勺底滑动。
勺底处的侧壁上有一个圆孔,圆孔与球磨机的中空轴颈的孔对齐,物料经侧壁圆孔和中空轴颈进入球磨机内。
3、螺旋给料器
螺旋给料器的工作原理同鼓形给料器相同,但结构不相同。
物料由给料漏斗送入勺轮,回转的勺轮将物料提升上去,再由轮叶直接倒在位于中空轴里面的螺旋套筒内,内螺旋叶片就把物料输送到磨机内。
4、联合给料器
粗粒给料可以通过盖的孔直接由螺旋形隔板提升并送入中空轴颈,而在料槽中的返砂由勺和勾头掏起后经筒体的螺旋隔板送入中空轴颈。
这种方式不仅提高给料器的生产量,而且粗粒物料不需由勺子掏起,从而减少勺子的磨损。
1.调整球磨机研磨体的装载量
根据生产试验,发现增大研磨体装载量,并不能达到增产的效果。
摸索发现,最合适的研磨体装载量应将钢球配球控制在额定装载量的95%。
2.优化球磨机钢球的级配
分析Φ3200×13000mm水泥球磨机筛余曲线,得知一仓料端曲线下降不明显,说明该仓的粉碎能力不是很强;二仓出现较长的水平线段,说明该仓钢球级配有问题,为此对研磨体做出相应的调整:
(1)增大一仓平均球径,降低二仓平均球径;
(2)优化一,二仓填充料。
3.辊压机挤压效果的改进方法
Φ3200×13000mm水泥球磨机是双仓磨,破碎功能部分转到辊压机上,这种情况下,挤压物料更易达到质量指标。
但考试由于产量的增加,辊压机压力减小,辊缝仍是原来设定的范围,致使通过量增大,物料挤压效果差,10mm以上颗粒含量较多,吐槽量增大,出口篦板易堵塞,部分颗粒沉积于二仓内消弱了研磨作用,辊压机主题故障频繁,运转率仅达40%左右,影响水泥球磨机产量。
改进措施:大修辊压机,焊补辊面,将辊缝设定稍微减小。
4.提高选粉机选粉效率
调整合理的循环负荷,一般为K=218%时,选分效率达到78%左右,选粉机得到最大发挥,此外定期更换选粉机叶片,提高Φ3200×13000mm 水泥球磨机产量。
5.加强水泥球磨机通风和系统密封,减少漏风
适当通风,可排出水泥球磨机磨内微粉,减少过粉碎,同时排出水蒸气,减少粘球。
另外,对与球磨机相连提升机、选粉机等生产设备进行密封,改善锁风效果。
6.降低粉磨温度,加强粉磨系统散热
粉磨系统温度高,部分石膏脱水影响水泥质量,增加细粉静电吸附作用,球磨机内糊球加重,使过粉磨现象严重,所以,要注重系统表面散热。
7.定期清仓,及时补球。
在选矿生产工艺过程中,磨矿和分级是非常关键和重要的一环,磨矿机是一个能耗高、作业效率低、故障多发的设备,对磨矿机的运行状态监测,不但可以提高设备效率和生产率,降低能耗,减少故障,而且可以提高经济效益,保证生产正常进行。
更多关于球磨机、砂石生产线、石料生产线、选矿设备、压球机、制砂机、细碎机、颚式破碎机,圆锥式破碎机,液压颚式破碎机、磁选机、复合式破碎机,反击式破碎机,环锤式破碎机、锤式破碎机等请访问:。
