屏蔽线如何接地
电气屏蔽线应一端接地还是两端接地
电气屏蔽线应一端接地还是两端接地文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]屏蔽接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。
① 屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。
在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。
单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。
这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。
静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。
② 双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。
动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。
信号线则需要区别情况对待，一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。
所以个人以为，无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。
单端接地。
如果是两端接地，由于两个接地端可能存在电位差，反而会产生干扰。
一般要求是2端接地，然而2端接地要看现场条件，如果现场条件恶劣，会在2端形成感应电压，从而有了感应电流，容易干扰，当然，对模拟量干扰严重，故此时即要单端接地。
高频双端接地如编码器，开关量等，低频单端接地如模拟量等。
单端接地不存在接地电位差的问题，可减少接地干扰。
屏蔽线的接地有三种情况，即：单端接地方式、两端接地方式、屏蔽层悬浮。
（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻RL之后，再通过屏蔽层返回信号源。
屏蔽线应一端接地还是两端接地
屏蔽线应一端接地还是两端接地?屏蔽接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。
①屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。
在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。
单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。
这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。
静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。
②双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。
动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。
信号线则需要区别情况对待，一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。
所以个人以为，无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。
单端接地。
如果是两端接地，由于两个接地端可能存在电位差，反而会产生干扰。
一般要求是2端接地，然而2端接地要看现场条件，如果现场条件恶劣，会在2端形成感应电压，从而有了感应电流，容易干扰，当然，对模拟量干扰严重，故此时即要单端接地。
高频双端接地如编码器，开关量等，低频单端接地如模拟量等。
单端接地不存在接地电位差的问题，可减少接地干扰。
屏蔽线的接地有三种情况，即：单端接地方式、两端接地方式、屏蔽层悬浮。
（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻RL之后，再通过屏蔽层返回信号源。
因为i1与i2大小相等方向相反，所以它们产生的磁场干扰相互抵消。
屏蔽线的四种接法
屏蔽线的四种接法：
1、两端同时接地：
很好地屏蔽射频信号易受地环路电流的影响
2、两端接地，并带大面积的并行结合线（with large-area parallel bonding wire）
很好地屏蔽射频信号地电流主要流过结合线，但易受电磁场影响
3、一端接地
对射频屏蔽不好，尤其是电缆超过1/8波长时，甚至比不加屏蔽线还差
4、发射端接地，接收端通过电容接地
如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流模拟信号单端接地就可以了。
如果两端接地，大地就构成一个回路，对线路的屏蔽效果不好。
模拟信号最好单端接地，尤其是线路较长时，应为两个接地点的电位不同，有可能造成检测信号的不准确。
数字信号无所谓，一般单端就可以
应分3种类型
动力电缆三芯以上电缆带屏蔽的应两端接地
单芯的电缆带屏蔽应一端接地
控制电缆原则上带屏蔽的应一端接地
仪表电缆模拟信号单端接地,一般在控制柜侧进行接地,中间的转接箱或盒屏蔽要连续电磁流量计的信号应在流量计侧接地.
数字信号应两端接地。
屏蔽层接地标准规范
屏蔽层接地标准规范一、单端接地屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。
在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。
单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。
这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。
静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。
二、双端接地双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。
动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。
信号线则需要区别情况对待，一般而言模拟信号电流信号、信号、温度信号、压力信号、流量信号等单端接地，以避免双端接地时，地电势不同引发的地电流影响信号。
数字信号、差分信号、编码器，开关量主张双端接地，只是过大的地电流也同样可能影响信号。
无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。
三、屏蔽线的接地三种情况单端接地方式、两端接地方式、屏蔽层悬浮（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻R L之后，i2再通过屏蔽层返回信号源。
因为i1与i2大小相等方向相反，所以它们产生的磁场干扰相互抵消。
这是一个很好的抑制磁场干扰的措施。
同时它也是一个很好的抵制磁场耦合干扰的措施。
（2）两端接地方式：由于屏蔽层上流过的电流是i2与地环电流i G的迭加，所以它不能完全抵消信号电流所产生的磁场干扰。
因此，它抑制磁场耦合干扰的能力也比单端接地方式差。
单端接地方式与两端接地方式都有屏蔽电场耦合干扰作用。
屏蔽线接地做法与接地作用
前言：我们使用的线缆很多带屏蔽金属网的，在实际的工程中屏蔽线的屏蔽接地怎么做呢？本文重点介绍屏蔽线怎么接地？正文：屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。
屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽;被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
对于电场、磁场屏蔽层的接地方式不同。
可采用不接地、单端接地或双端接地。
单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。
或者说它能够避免波长λ远远大于电缆长度L 的频率干扰。
L<λ/202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。
这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。
3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路(模拟量电路)来说是可取的。
4) 连续测量值的上下波动和永久偏差表示有低频干扰。
双端接地:1) 确保到电控柜或者插头(圆形接触)的连接经过一个大的导电区域(低感应系数)。
选择金属在金属上比非金属在非金属上要好。
2) 由于有些模拟量模块使用了脉冲技术(例如：处理器和A/D 转换器集成在同一模块中)，建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。
3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5-10 倍，不能用作数字信号电缆。
4) 偶尔的功能失灵表明有高频干扰。
这是导线等电位连接无法消除的。
5) 除去电缆的端点以外，屏蔽层多点接地是有利的。
6) 不要将屏蔽层接在插针上,避免“猪尾巴”现象。
7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的1/10。
屏蔽线接地规则
屏蔽线的一端接地，另一端悬空。
当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
屏蔽线为什么作用这么大但切记必须单端接地
屏蔽线为什么作用这么大但切记必需单端接地屏蔽线的作用及使用方法屏蔽层需要接地，外来的干扰信号可被该层导入大地。
屏蔽电缆的屏蔽层重要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度（所谓趋肤效应是指电流在导体截面的分布随频率的上升而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透本领越弱），屏蔽层的效果重要不是由于金属体本身对电场、磁场的反射、汲取而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
PART02结构一般：绝缘层+屏蔽层+导线；高级：绝缘层+屏蔽层+信号导线+屏蔽层接地导线。
屏蔽分为自动屏蔽和被动屏蔽，自动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽线的屏蔽层不允很多点接地，由于不同的接地点总是不一样的，各点存在电位差。
如多点接地，在屏蔽层形成电流，不但起不到屏蔽作用，反而引进干扰，尤其在变频器用的多的场合里，干扰中含有各种高次谐波重量，造成影响更大，应特别注意。
屏蔽布线系统源于欧洲，它是在一般非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、汲取及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有特别好的电磁兼容（EMC）特性。
电磁兼容（EMC）是指电子设备或网络系统具有肯定的防范电磁干扰的本领，同时不能产生过量的电磁辐射。
也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰四周其它设备及网络的正常工作。
屏蔽电缆的屏蔽原理不同于双绞的平衡抵消原理，屏蔽电缆是在四对双绞线的外面加多一层或两层铝箔，利用金属对电磁波的反射、汲取和趋肤效应原理，有效的防止外部电磁干扰进入电缆，同时也阻拦内部信号辐射出去，干扰其它设备的工作。
试验表明，频率超过5MHz的电磁波只能透过38μm厚的铝箔。
屏蔽线需要接地吗-屏蔽线如何接地-屏蔽线怎么接地-屏蔽线单端接地
屏蔽线需要接地吗-屏蔽线如何接地-屏蔽线怎么接地-屏蔽线单端接地————————————————————————————————作者：————————————————————————————————日期：屏蔽线需要接地吗?屏蔽线如何接地?屏蔽线怎么接地?屏蔽线单端接地在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。
为了消除各地系统之间的相互干扰，各地系统的地应隔离开。
但地与接地是不同的概念，这里的地是指系统的公共参考点。
而人们常说的接地，就是将公共点接地来固定“零电位”。
接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。
图1 屏蔽线两端接地示意图如图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。
图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。
要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽线只在一处接地，使地回路断开，如图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。
同时二次仪表的输人端对地采取浮空措施，使二次仪表输人信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。
图2 屏蔽线一端接地示意图一点接地时，选择接地点也很重要，对于屏蔽线其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。
如果屏蔽的是信号线，应靠近干扰源处接地，总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。
如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。
网线屏蔽线接地方法
网线屏蔽线接地方法网线屏蔽线接地方法是确保网络连接质量稳定和安全性的重要措施，通过将屏蔽线与地线相连，可以有效地降低电磁干扰和电气隔离问题。
以下是常见的几种网线屏蔽线接地方法：第一种方法是使用传统的接地方法，即将屏蔽线的终端与设备的地线直接相连。
这种方法的优点是简单易行，成本低廉。
但是需要注意的是，地线的电势可能存在差异，容易引起地回路的干扰，导致接地效果下降。
第二种方法是使用独立的接地线。
在这种方法中，屏蔽线和地线分别用两根不同的线路分离连接。
这样可以避免地势差异引起的地回路干扰，提高接地效果。
同时，为了保证连接的稳定性，建议使用良好的接地回路，如金属屏蔽壳或铜箔，以提供更好的接地效果。
第三种方法是使用网络屏蔽箱。
网络屏蔽箱是一种专门用于处理网线屏蔽的设备。
它通常包括一个金属外壳，用于接地屏蔽线，以减少电磁干扰。
同时，网络屏蔽箱还可以提供保护功能，防止外部干扰和电气隔离问题。
第四种方法是使用电磁屏蔽环。
电磁屏蔽环是一种安装在网线上的金属环，它可以有效地降低电磁辐射和电磁感应。
通过将电磁屏蔽环安装在网线上，并接地，可以有效地减少电气干扰和电磁波的影响。
同时，电磁屏蔽环还可以提供额外的保护，防止外部干扰。
第五种方法是使用屏蔽转换器。
屏蔽转换器是一种专门用于处理屏蔽线的设备，它可以将屏蔽线的信号转换为良好的地回路。
通过使用屏蔽转换器，可以消除地回路差异和电磁干扰，提高网线的屏蔽效果，并增强网络连接质量和安全性。
除了上述方法外，还有一些其他常见的网线屏蔽线接地方法，如使用屏蔽盖板、屏蔽插头等。
这些方法的具体实施方式和效果因应用环境和设备而异，可以根据实际情况选择合适的方法。
总结来说，网线屏蔽线的接地方法多种多样，可以根据实际情况选择适合的方法。
无论采用何种方法，都需要保证接地系统的可靠性和稳定性，以确保网络连接质量和安全性。
同时，需要对各种接地方法进行合理的选择和应用，以提高接地效果和减少电磁干扰。
了解和掌握各种接地方法的原理和特点，是确保网络连接质量稳定和安全性的重要先决条件。
屏蔽线接地做法与接地作用
前言我们使用的线缆很多带屏蔽金属网的，在实际的工程中屏蔽线的屏蔽接地怎么做呢？本文重点介绍屏蔽线怎么接地？正文：屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。
屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽;被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
对于电场、磁场屏蔽层的接地方式不同。
可采用不接地、单端接地或双端接地。
单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。
或者说它能够避免波长λ远远大于电缆长度L 的频率干扰。
L<λ/202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。
这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。
3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路(模拟量电路)来说是可取的。
4) 连续测量值的上下波动和永久偏差表示有低频干扰。
双端接地:1) 确保到电控柜或者插头(圆形接触)的连接经过一个大的导电区域(低感应系数)。
选择金属在金属上比非金属在非金属上要好。
2) 由于有些模拟量模块使用了脉冲技术(例如：处理器和A/D 转换器集成在同一模块中)，建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。
3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5-10 倍，不能用作数字信号电缆。
4) 偶尔的功能失灵表明有高频干扰。
这是导线等电位连接无法消除的。
5) 除去电缆的端点以外，屏蔽层多点接地是有利的。
6) 不要将屏蔽层接在插针上,避免“猪尾巴”现象。
7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的1/10。
屏蔽线接地的方法
屏蔽线接地的方法 Modified by JACK on the afternoon of December 26, 2020屏蔽线接地的方法屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。
屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
对于电场、磁场屏蔽层的接地方式不同。
可采用不接地、单端接地或双端接地单端接地:1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。
或者说它能够避免波长λ远远大于电缆长度 L 的频率干扰。
L<λ /202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。
这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。
3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。
4) 连续测量值的上下波动和永久偏差表示有低频干扰。
北京塑力亿航线缆有限公司，主要以仓库批发、厂家直接订货为性质的销售北京塑力亿航线缆、河北亿航电线电缆电力电缆、煤矿用电缆、橡套电缆、控制电缆、通讯电缆、护套电缆屏蔽电线、480/750V无护套聚氯乙烯电缆、以及防水电缆阻燃电缆、耐火电缆等上百种产品，并能为客户提供技术咨询和售后服务。
电话：0 0传真：0地址：北京市丰台区五里店北区京辰瑞达大厦406室双端接地:1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域（低感应系数）。
选择金属在金属上比非金属在非金属上要好。
2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和 A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。
为什么屏蔽线只能采取一端接地
为什么屏蔽线只能采取一端接地在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。
为了消除各地系统之间的相互干扰，各地系统的地应隔离开。
但地与接地是不同的概念，这里的地是指系统的公共参考点。
而人们常说的接地，就是将公共点接地来固定“零电位”。
接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。
图1屏蔽线两端接地示意图如图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。
图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。
要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽线只在一处接地，使地回路断开，如图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。
同时二次仪表的输人端对地采取浮空措施，使二次仪表输人信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。
图2屏蔽线一端接地示意图一点接地时，选择接地点也很重要，对于屏蔽线其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A 点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。
如果屏蔽的是信号线，应靠近干扰源处接地，总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。
如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。
但将接地点接在A点，由于屏蔽层与信号线处被认为是等电位的，则没有电流流经信号线。
对于信号线长距离传输时，由于单根导线长度所限，可能会涉及延长线的接线问题，这时应保证屏蔽的连续性，即尽量避免使用接线盒，如果必须用接线盒时，要使屏蔽与信号端子尽可能近些，露出的信号线长度以不大于20mm为妥，这时屏蔽层也要用端子来进行连接或焊接。
屏蔽线单端接地
屏蔽线单端接地是怎么个接法？屏蔽线的一端接地，另一端悬空当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB50217-1994 电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》一一第631条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
信号线的屏蔽层接地方式你知道吗？
信号线的屏蔽层接地方式你知道吗？什么是信号地信号地（SG）是各种物理量的传感器、信号源零电位以及电路中信号的公共基准地线（相对零电位）。
此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。
特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。
因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。
尤其是微小信号的测量，信号地通常需要采取隔离技术。
信号电路接地和电源接地的主要目的电源（电气装置）接地，主要目的：1、保障人身和设备安全，防止电气装置绝缘损坏时外壳可能带电，人触及会有电击危险；2、系统运行需要，如交流电力系统的中性点接地、直流系统中的电源正极或中点接地。
信号电路接地的目的：保证信号具有稳定的基准电位。
为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使电子设备稳定可靠的工作，电子设备中的信号电路应接地，简称为信号地。
信号接地与电源接地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
屏蔽线接地方法及原理
屏蔽线的一端接地，另一端悬空。
当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
屏蔽线单端接地
屏蔽线单端接地是怎么个接法？屏蔽线的一端接地，另一端悬空。
当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB50217-1994电力工程电缆设计规范》——3.6.8控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
屏蔽线接地工艺
屏蔽线接地工艺
你们见过电线吧，有的电线外面会有一层像铠甲一样的东西，这就是屏蔽线。
那为什么要给这个屏蔽线接地呢？我给你们讲个小故事呀。
就好像有一群小蚂蚁在搬家，它们要从一个地方把食物运到另一个地方。
可是路上有好多小虫子来捣乱，想要抢走它们的食物。
这时候，如果有一个超级英雄出现，把那些小虫子都赶走，小蚂蚁就能顺利搬家啦。
这个屏蔽线接地就像是超级英雄。
在我们的生活里，周围有好多看不见的小干扰，就像那些捣乱的小虫子，它们会影响电信号好好地传递。
当我们把屏蔽线接地，就好像给电信号找了个保护神，那些干扰就进不来啦。
那这个接地是怎么接的呢？咱们可以想象一下种树。
我们要先找一个合适的地方，这个地方就像接地的位置。
这个位置要很安全，不能是那种松松的沙地，就像接地的地方要是一个很稳定、导电很好的地方。
比如说，有的地方是专门的接地桩，就像给树准备的一个特别好的坑。
然后呢，我们要把屏蔽线和这个接地的地方连起来。
这就好比我们用一根绳子把小树苗和旁边的大树绑在一起，让小树苗更稳。
连接的时候呀，要连接得很牢固。
就像我们系鞋带，如果系得松松的，走着走着鞋带就开了。
屏蔽线接地要是接得不好，那些干扰还是会跑进来捣乱。
我再给你们举个例子。
就像我们在玩捉迷藏的时候，我们要找一个很安全的藏身之处。
如果我们躲在一个很容易被发现的地方，就会被很快找到。
电信号也是这样，如果屏蔽线接地没做好，电信号就很容易被干扰这个“小坏蛋”找到。
但是如果我们把接地这个藏身之处找好了，电信号就能安安稳稳地在屏蔽线这个小房子里，不会被干扰啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

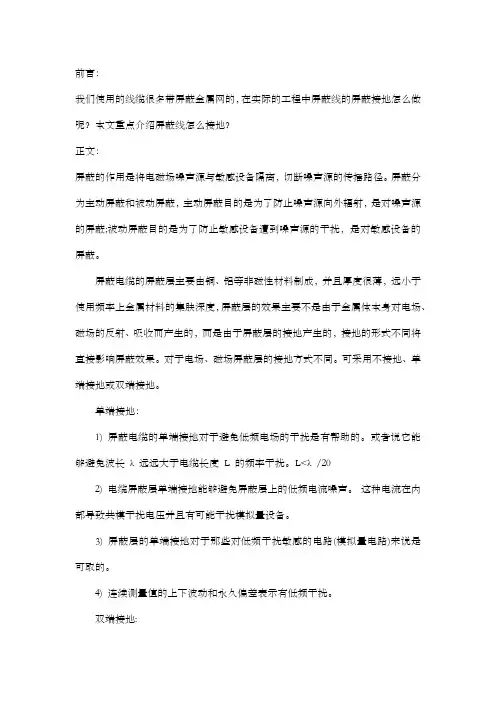

屏蔽线如何接地屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。
屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。
对于电场、磁场屏蔽层的接地方式不同。
可采用不接地、单端接地或双端接地总结：单端接地:1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。
或者说它能够避免波长λ 远远大于电缆长度L 的频率干扰。
L<λ /202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。
这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。
3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。
4) 连续测量值的上下波动和永久偏差表示有低频干扰。
双端接地:1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域（低感应系数）。
选择金属在金属上比非金属在非金属上要好。
2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。
3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5－10 倍,不能用作数字信号电缆。
4) 偶尔的功能失灵表明有高频干扰。
这是导线等电位连接无法消除的。
5) 除去电缆的端点以外，屏蔽层多点接地是有利的。
6) 不要将屏蔽层接在插针上,避免“猪尾巴”现象。
7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的1/10。
电缆桥架、机械框架、其它屏蔽层或者其它并行电缆都能够使系统作到等电位。
8) 如果当屏蔽层双端接地时电缆屏蔽层发热，或者屏蔽层碰到电控柜外壳或者屏蔽总线时打火，说明等电位连接不可靠。
（３）采用有屏蔽层的传输电缆是减少电磁干扰的一项基本措施。
过去有些设计规定要求：信号传输电缆的屏蔽层，一般应在控制室的接地汇流排处接地，不应浮空或重复接地。
即采用单端接地方式，但这种接地方式存在缺陷。
传输电缆屏蔽层仅一端做接地而另一端悬浮时，它只能防静电感应，防不了因磁场强度变化所感应的干扰电压。
为减少屏蔽层内芯线上的感应电压，在有些弱电设备的技术要求屏蔽层仅一端做了接地连接的情况下，应采用有绝缘层隔开的双层屏蔽电缆，其外层屏蔽层至少应在两端做接地连接。
这样，外屏蔽层与其它同样做了接地连接的导体构成环路，感应出一电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
最新修订的国家标准ＧＢ５００５７－２０００版，第（６．３．１）条中已肯定了这种做法："当系统要求只在一端做等电位联结时，应采用两层屏蔽，外层屏蔽按前述要求处理。
"单端接地的说法：屏蔽层抗干扰的机能原理基本是这样的：干扰源和接收端等效成电容的两极。
一边有电压波动会通过电容感应到另一端。
插入接地的中间层（就是屏蔽层）破坏此等效电容，从而切断干扰通路。
而两头接地会造成两边电势不等，电势不等时会有很大的电流（地电流环路）造成屏蔽机能损坏。
终于找到正确解释了，具体接法如下：－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。
当然了，真是那样，也没有必要选择两层屏蔽。
否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。
比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。
内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。
2、外部电击和防雷等安全的要求。
这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。
内层才是防止干扰的，所以必须单点接地。
动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。
信号线则需要区别情况对待，一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。
所以个人以为，无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。
对信号线：单端屏蔽接地只能衰减低频干扰。
在下列情况建议单端接地：1、不允许安装等电位导体2、传送模拟信号时3、使用静态屏蔽时双端屏蔽接地能很好的抑制高频干扰。
但是如果两个接地点之间电位差可能造成等电位电流流过两端连接的屏蔽层。
这时就应该在两个接地点之间另外安装一个等电位导体。
变频器的动力电缆要双端接地。
双端屏蔽接地能很好的抑制高频干扰。
但是如果两个接地点之间电位差可能造成等电位电流流过两端连接的屏蔽层。
这时就应该在两个接地点之间另外安装一个等电位导体。
那么此时等电位电流会从接口芯片上流过，极易导致接口芯片烧毁。
通常屏蔽层可以承受电位电流，但是接口芯片不可以!!主题：回复:电缆单端屏蔽接地和双端屏蔽接地有什么区别？？？2011-06-03 22:04:2712楼看了看大家的讨论，有点奇怪，都是传动的高手了，怎么对些现场的基本问题却挠头呢？^_^比如，编码器的屏蔽线怎么接？这个在西门子的手册里已经明确的讲了呀。
对于数字信号线的屏蔽就是双端接地。
如果说按照此规范接地了，还有干扰编码器信号问题，那一定不是接屏蔽所能解决的，一定还有别的问题。
比如，编码器的机械连接问题、编码器信号线与外壳有耦合问题（信号线碰壳或参考电位碰壳）等等问题。
关于两端接地点有电位差的问题，那就是等电位没做好，也是EMC基本准则问题的处理不好。
这些都应该在安装布线的时候认真做的工作。
我记得以前在与西门子的工程师交流使用西门子的传动控制器问题时，他们特别的强调现场安装的等电位问题。
说这个等电位甚至比接地还重要（这对抗干扰而言）。
何谓定电位？说白了，就是把现场与传动控制系统有关的一切装置的金属外壳，用导体大面积连接在一起。
让所有的机柜、机箱、操作台、主机等等电位相等。
然后在此基础上，找一个最大面积的导体，做接地点，将其接大地。
我想这个做对了，做好了，再把信号线屏蔽按规则接地，应该就OK了。
另外，上面有说模拟量的信号线屏蔽接法，单端接地。
这个正确。
就这么接。
前面有人说，这么接了，不管用，无效果。
那一定不是接地所能解决的问题了。
你可以用示波器看看你的信号地（此时），他一定是一颗很粗很粗的线，地线上的噪声很多。
模拟量的干扰噪声有两种，一种是共模噪声，一种是差模噪声。
在接地不管用的时候，不要以为接地没用，还是要按规则接好，然后尝试用电容滤波，硬件的和软件的滤波＋屏蔽层单端接地。
你会收到很好的效果。
另外还可以尝试磁环的滤波等等。
总之，上述的方法都是众所周知的基础，有人不信，所以总是被干扰搞得精疲力尽，无所适从。
问题的关键不是接地管不管用，而是你的干扰通道来自何方？你的干扰源属性是什么？搞不清敌情怎么应对？瞎猫碰死耗子或者饿虎扑食的采取措施，都是盲目的。
应该首先搞清楚干扰源的性质，再做有针对性的处理，才是有的放矢的；才是可取的。
针对EMC的准则，不要不信，要认真去做、去遵守。
然后有了问题再去确认它的属性，针对性加以解决。
低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致, 一般是电源的负极。
屏蔽接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。
①屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地。
在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。
单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。
这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。
静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。
②双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。
动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。
信号线则需要区别情况对待，一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。
