(工艺流程)催化工艺流程简述

合集下载

催化剂生产工艺流程

催化剂生产工艺流程

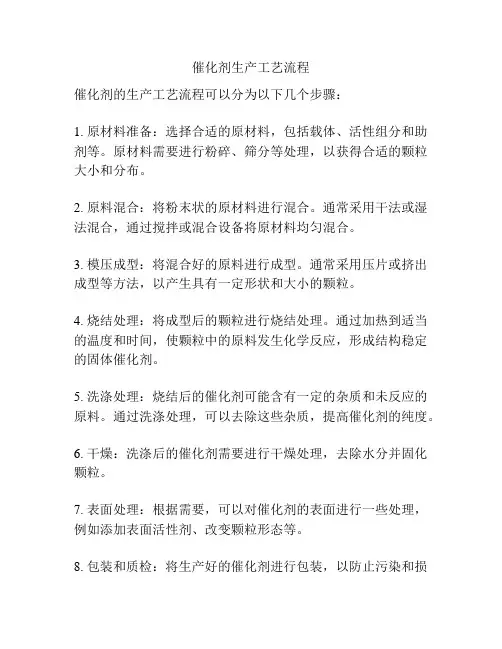

催化剂生产工艺流程
催化剂的生产工艺流程可以分为以下几个步骤:
1. 原材料准备:选择合适的原材料,包括载体、活性组分和助剂等。

原材料需要进行粉碎、筛分等处理,以获得合适的颗粒大小和分布。

2. 原料混合:将粉末状的原材料进行混合。

通常采用干法或湿法混合,通过搅拌或混合设备将原材料均匀混合。

3. 模压成型:将混合好的原料进行成型。

通常采用压片或挤出成型等方法,以产生具有一定形状和大小的颗粒。

4. 烧结处理:将成型后的颗粒进行烧结处理。

通过加热到适当的温度和时间,使颗粒中的原料发生化学反应,形成结构稳定的固体催化剂。

5. 洗涤处理:烧结后的催化剂可能含有一定的杂质和未反应的原料。

通过洗涤处理,可以去除这些杂质,提高催化剂的纯度。

6. 干燥:洗涤后的催化剂需要进行干燥处理,去除水分并固化颗粒。

7. 表面处理:根据需要,可以对催化剂的表面进行一些处理,例如添加表面活性剂、改变颗粒形态等。

8. 包装和质检:将生产好的催化剂进行包装,以防止污染和损
坏。

同时进行质量检验,确保产品满足规定的品质标准。

以上是一般的催化剂生产工艺流程,实际生产中可能还涉及其他特殊步骤和处理,具体流程会根据产品的不同而有所变化。

工艺流程

工艺流程
1.4.3 PEB回收塔
PEB回收塔从不可回收的双环化合物如二苯甲烷和二苯乙烷中,分离可回收利用的组分,主要是二乙苯、丁苯和三乙苯。PEB回收塔的操作要求是控制PEB在塔釜残油中含量最少,同时限制馏出物中双环化合物的量。
PEB回收塔在真空下操作。此塔的再沸器使用高压蒸汽,塔顶冷凝器TT-1114产生低低压蒸汽。PEB塔再沸器是用泵循环、抑制汽化的设计,目的是为了获得好的操作弹性和稳定的沸腾状态。从PEB塔回流罐MS-1112来的塔顶凝液用PEB回流泵PP-1112A/S既作为回流送至塔顶,又作为精制循环PEB送至转烷基化反应器。塔釜的出料作为吸收塔的贫油,被PEB塔釜泵PP-1113A/S送至苯乙烯单元的尾气吸收系统。在残油进储罐之前,其可以被PEB残油冷却器TP-1120冷却。一小股泵出口的塔釜物料经TP-1120冷却再经过PEB残油过滤器GF-1138A/S,用作PP-1113A/S的净化冲洗。PEB回收塔的尾气经PEB塔尾气冷凝器的冷却水进一步冷凝,同时PEB塔真空泵PV-1129提供了塔的真空。
转烷基化反应器的进料是苯和PEB的混合物,操作的比例是苯比PEB质量比2.0。循环PEB与苯混合并在转烷基化反应器TT-1102进料加热器中被高压蒸汽加热。当催化剂是新的时,转烷基化反应进料温度期望大约在190oC。渐渐地随着转烷基化反应催化剂活性下降,入口温度会提高到220oC,这是最高的循环温度。
在精馏单元,未反应的苯,PEB和重组分从烷基化和转烷基化反应器出料中分离出来以生产EB产品。EB单元内的精馏单元共有5个塔,其中4个可以由其塔顶馏出物冷凝(放热)而产生可用的蒸汽。
苯回收塔(AS-1101)从烷基化和转烷基化反应器出料中回收苯。经过苯回收塔精馏后的液苯将给烷基化和转烷基化反应器系统进料。苯回收塔的塔釜液给EB回收塔进料。在EB回收塔的塔顶可得到精馏后的高纯度乙苯。EB回收塔的塔釜液给PEB回收塔进料,PEB回收塔可以从重组分中分离出PEB和其他更高级的烷基苯。纯净的PEB馏出物给转烷基化反应器系统进料,PEB回收塔的塔釜液将作为苯乙烯单元的贫油吸收剂,最终作为燃料油焚烧。为了移除在反应器中产生的和进料带来的水和少量的烃(碳氢化合物)组分,还提供了一个轻组分塔。轻组分浓缩后和苯乙烯单元排放气一起通入苯乙烯单元的尾气吸收系统最终进入氢气压缩机或作为苯乙烯单元的蒸汽加热炉燃料。

催化剂生产工艺流程

催化剂生产工艺流程

催化剂生产工艺流程
《催化剂生产工艺流程》
催化剂是一种能够加速化学反应速率的物质,广泛应用于化工、石油、环保等领域。

催化剂的生产工艺流程十分复杂,需要经历多个环节的处理和加工。

首先,催化剂的生产需要选择合适的原料。

通常情况下,催化剂的原料主要包括金属、氧化物、硅酸盐等。

这些原料需要经过混合、研磨等工艺步骤,制备成符合要求的颗粒状物料。

接下来,原料需要经过成型和煅烧等工艺步骤。

成型是指将原料加工成所需的形状,可以采用压制、浸渍、喷涂等方法。

随后进行的煅烧工艺则是将成型后的原料在高温条件下进行加热处理,促使其发生化学变化,形成催化剂的活性晶相结构。

完成煅烧后,还需要进行活性组分的添加和表面改性等处理。

活性组分的添加是为了提高催化剂的活性能和选择性,而表面改性则是为了调控催化剂的表面性质,使其更好地适应实际工业生产的需要。

最后,经过严格的检测和筛选,合格的催化剂产品才能被用于实际应用。

这包括物理性能测试、化学性能测试等多个方面的检验,以确保产品的质量符合标准。

总的来说,催化剂生产工艺流程包括原料准备、成型煅烧、活性组分的添加和表面改性,以及产品的检测等多个环节。

每个
环节都需要严格控制,只有经过严格的工艺流程和检验,才能生产出高质量的催化剂产品。

催化剂生产工艺流程

催化剂生产工艺流程

催化剂生产工艺流程
催化剂是一种能够在化学反应中改变反应速率和选择性的物质。

催化剂的生产工艺流程主要包括原料准备、配制烧结、活化处理和成品制备等几个关键环节。

首先是原料准备。

催化剂的制备需要用到多种原材料,包括金属氧化物、稀土元素等。

这些原料需要经过采购、检测等环节,确保原料的质量和纯度。

接下来是配制烧结。

原料按照一定的配方比例进行配制,并进行烧结处理。

这一步的目的是将原料中的物质相互结合,形成固体颗粒状的催化剂。

然后是活化处理。

烧结后的催化剂需要进行特殊处理,以增加其活性和稳定性。

活化处理通常包括还原、氧化等步骤,通过调整反应条件和添加适量的添加剂,使催化剂获得理想的活性和选择性。

最后是成品制备。

经过活化处理后的催化剂需要进行筛分、干燥等工序,最终得到成品催化剂。

成品催化剂会进行产品的质量检验,包括活性测试、组元分析等,确保催化剂的质量符合产品标准。

催化剂的生产工艺流程需要严格的控制和操作,以确保催化剂的活性和稳定性。

其中,原料的选择和配比是关键的步骤,直接影响到催化剂的性能。

活化处理的过程中,需要对反应条件、时间等参数进行精确控制,以获得理想的催化效果。

此外,成
品制备环节的筛分和干燥等操作也需要谨慎处理,以避免催化剂的破损或氧化。

总之,催化剂的生产工艺流程是一个复杂而关键的过程。

通过准备原料、配制烧结、活化处理和成品制备等环节的精确控制和操作,可以获得具有理想活性和稳定性的催化剂产物。

催化剂的生产工艺流程对于催化剂的性能和应用具有重要意义。

简述催化裂化工艺流程

简述催化裂化工艺流程

简述催化裂化工艺流程催化裂化的流程主要包括三个部分:①原料油催化裂化;②催化剂再生;③产物分离。

原料喷入提升管反应器下部,在此处与高温催化剂混合、气化并发生反应。

反应温度480~530℃,压力0.14~0.2MPa (表压)。

反应油气与催化剂在沉降器和旋风分离器(简称旋分器),分离后,进入分馏塔分出汽油、柴油和重质回炼油。

裂化气经压缩后去气体分离系统。

结焦的催化剂在再生器用空气烧去焦炭后循环使用,再生温度为600~730℃。

5.1反应部分原料经换热后与回炼油混合经对称分布物料喷嘴进入提升管,并喷入燃油加热,上升过程中开始在高温和催化剂的作用下反应分解,进入沉降器下段的气提段,经汽提蒸汽提升进入沉降器上段反应分解后反应油气和催化剂的混合物进入沉降器顶部的旋风分离器(一般为多组),经两级分离后,油气进入集气室,并经油气管道输送至分馏塔底部进行分馏,分离出的催化剂则从旋分底部的翼阀排出,到达沉降器底部经待生斜管进入再生器底部的烧焦罐。

5.2再生部分再生器阶段,催化剂因在反应过程中表面会附着油焦而活性降低,所以必须进行再生处理,首先主风机将压缩空气送入辅助燃烧室进行高温加热,经辅助烟道通过主风分布管进入再生器烧焦罐底部,从反应器过来的催化剂在高温大流量主风的作用下被加热上升,同时通过器壁分布的燃油喷嘴喷入燃油调节反应温度,这样催化剂表面附着的油焦在高温下燃烧分解为烟气,烟气和催化剂的混合物继续上升进入再生器继续反应,油焦未能充分反应的催化剂经循环斜管会重新进入烧焦罐再次处理。

最后烟气及处理后的催化剂进入再生器顶部的旋风分离器进行气固分离,烟气进入集气室汇合后排入烟道,催化剂进入再生斜管送至提升管。

5.3烟气利用再生器排除的烟气一般还要经三级旋风分离器再次分离回收催化剂,高温高速的烟气主要有两种路径,一、进入烟机,推动烟机旋转带动发电机或鼓风机;二、进入余热锅炉进行余热回收,最后废气经工业烟囱排放。

催化燃烧技术工艺流程介绍

催化燃烧技术工艺流程介绍

催化燃烧技术工艺流程介绍
催化燃烧是典型的气—固相催化反应,实质是利用催化剂的深度催化氧化活性将有机物质(VOCs等)在燃点以下的温度(200-400℃)与氧气反应生成CO2、N2和H2O(反应在固体催化剂表面进行,吸附作用使有机分子富集而提高了反应速率;催化剂降低了反应的活化能,使有机废气在较低的起燃温度下进行无焰燃烧)以下是关于该催化燃烧技术的工艺流程介绍。

根据废气预热方式及富集方式,催化燃烧工艺流程可分为预热式、自身热平衡和吸附-催化燃烧三种。

1、预热式当有机废气温度(100℃以下)和浓度较低时在进入反应器前,先在预热室加热升温,燃烧净化后气体在热交换器内与未处理废气进行热交换,以回收部分热量。

2、自身热平衡当有机废气温度高于起燃温度且有机物含量也高时通过热交换器回收部分净化气体产生的热量,不需补充热量,只需设置用于起燃的电加热器。

3、吸附-催化燃烧当有机废气流量大、浓度低、温度低,采用催化燃烧还需耗大量燃料时可先采用吸附手段将有机废气吸附于吸附剂上进行浓缩,然后再经热空气吹扫,使有机废气脱附出来,成为浓缩的高浓度有机废气,再催化燃烧。

浓缩有机废气可实现自身热平衡运转,无需外界补充热源。

(工艺流程)催化工艺流程简述

(工艺流程)催化工艺流程简述

工艺流程简述1、反应-再生部分原料油由装置外原料油储罐进入本装置原料油罐(V2201),经原料油泵(P2201/A、B)升压与轻柴油(E2211/A、B)、循环油浆(E2207)换热,换热后温度至200℃左右,与回炼油混合后分四路经原料油雾化喷嘴进入提升管反应器(R2101A),回炼油浆经原料油喷嘴上方单独的—组喷嘴进入提升管反应器,在此与高温再生催化剂接触并迅速升温、汽化,催化剂沿提升管向上流动的同时,原料不断进行反应,生成汽油、轻柴油、液化气、干气、中段油、回炼油、油浆等气相产物,同时生成的焦炭覆盖在催化剂表面,使其裂化活性、选择性逐步降低,成为待生催化剂,反应油气与待生催化剂经提升管反应器出口粗旋迅速分离。

进入沉降器(R2101)之后,夹带有少量催化剂的油气经单级旋风分离器分离催化剂后,离开沉降器进入分馏塔(T2201)。

为促进氢转移等二次反应和减少热裂化反应,降低干气、焦炭产率,提高轻质油品收率,在提升管中上部(第一反应区出口)设置有常压直馏汽油、自产粗汽油或除氧水作为反应终止剂的注入点,以增加操作灵活性和弹性。

积炭的待生催化剂自粗旋料腿及沉降器单级旋风分离器料腿进入汽提段,在此与过热蒸汽逆流接触,以置换催化剂所携带的油气,汽提后的催化剂经待生立管、待生塞阀、待生立管套筒进入再生器(R2102)的密相床,在690℃的再生温度、富氧、CO助燃剂存在的条件下进行逆流完全再生,催化剂活性得到恢复后,经再生立、斜管及再生滑阀进入提升管反应器底部,在予提升蒸汽(干气)的提升下,完成催化剂加速、分散过程,然后与雾化原料接触循环使用。

再生过程的过剩热量由内取热器取走恒定热量后,仍然过剩的热量由外取热器(R2103)取走。

再生器的部分催化剂由外取热入口管进入外取热器壳程,在流化风的作用下,呈密相向下流动在流经翅片管束间降温冷却,冷却后的催化剂经外取热器返回管由提升风提升返回再生器密相床层中部,外取热器流化风、提升风由增压机(B2103/A、B)提供。

催化裂化工艺流程简述

催化裂化工艺流程简述

催化裂化工艺流程简述催化裂化工艺是炼油工业中最重要的生产工艺之一,其主要目的是将原油分解成较小的石油产品,如汽油、柴油和石蜡等。

下面将详细介绍催化裂化工艺的流程。

首先,原油在经过预热后进入预分离器。

预分离器的作用是将原油分离成气态、液态和固态组分。

气态组分主要是轻质油气,液态组分是重油和油脂,而固态组分主要是沥青和杂质。

然后,气态组分进入催化裂化器,该装置包含了催化剂床。

催化剂是由稀土和金属组成的固体颗粒,其具有促进油品分解反应的催化作用。

气态组分在催化剂床上通过催化剂时,原油中的长链烃分子会被分解成较短的分子链。

这个过程是通过裂解反应实现的,主要是通过热裂解和催化裂解两种方式。

催化裂化的裂解反应需要一定的温度和压力条件。

通常,裂化温度在480至540摄氏度之间,压力大约在1.5至3.5兆帕之间。

此外,还需要适量的氢气作为反应介质,以提高催化裂化过程的效果。

在裂解过程中,长链烃分子被分解为较短的分子链,并产生了大量的烃气。

这些烃气通过催化裂化反应器床顶部的气体出口进入分离器,以将轻质油气和重质油气进行分离。

分离后的轻质油气进一步冷凝成液体石油产品,如汽油和柴油。

而重质油气则返回到催化裂化器进行进一步的分解。

最后,经过一系列分离、冷凝和脱硫处理的液体石油产品被收集和储存。

而废气中的硫化氢、氯化氢等有害气体会进行处理,以保护环境。

总的来说,催化裂化工艺是一种高效且经济的原油加工工艺,可以将原油转化为各种石油产品。

其具有重要的意义,可以满足社会对汽油、柴油等石油产品的需求。

通过合理控制工艺参数,优化催化剂的选择和管理,可以进一步提高催化裂化工艺的效果,实现更高的产量和更好的产品质量。

因此,催化裂化工艺在炼油工业中具有重要的应用价值。

催化裂化的装置简介及工艺流程

催化裂化的装置简介及工艺流程

催化裂化的拆置简介及工艺过程之阳早格格创做概括催化裂化技能的死长稀切依好于催化剂的死长.有了微球催化剂,才出现了流化床催化裂化拆置;分子筛催化剂的出现,才死长了提下管催化裂化.采用相宜的催化剂对付于催化裂化历程的产品产率、产品本量以及经济效率具备要害效率.催化裂化拆置常常由三大部分组成,即反应/复活系统、分馏系统战吸支宁静系统.其中反应––复活系统是齐拆置的核心,现以下矮并列式提下管催化裂化为例,对付几大系统分述如下:(一)反应––复活系统新陈本料(减压馏分油)通过一系列换热后与回炼油混同,加进加热炉预热到370℃安排,由本料油喷嘴以雾化状态喷进提下管反应器下部,油浆没有经加热曲交加进提下管,与去自复活器的下温(约650℃~700℃)催化剂交触并坐时汽化,油气与雾化蒸汽及预提下蒸汽所有携戴着催化剂以7米/秒~8米/秒的下线速通过提下管,经赶快分散器分散后,大部分催化剂被分出降进重降器下部,油气携戴少量催化剂经二级旋风分散器分出夹戴的催化剂后加进分馏系统.积有焦冰的待死催化剂由重降器加进其底下的汽提段,用过热蒸气举止汽提以脱除吸附正在催化剂表面上的少量油气.待死催化剂经待死斜管、待死单动滑阀加进复活器,与去自复活器底部的气氛(由主风机提供)交触产死流化床层,举止复活反应,共时搁出洪量焚烧热,以保护复活器脚够下的床层温度(稀相段温度约650℃~680℃).复活器保护0.15MPa~0.25MPa(表)的顶部压力,床层线速约0.7米/秒~1.0米/秒.复活后的催化剂经淹流管,复活斜管及复活单动滑阀返回提下管反应器循环使用.烧焦爆收的复活烟气,经复活器稀相段加进旋风分散器,经二级旋风分散器分出携戴的大部分催化剂,烟气经集气室战单动滑阀排进烟囱.复活烟气温度很下而且含有约5%~10%CO,为了利用其热量,很多拆置设有CO锅炉,利用复活烟气爆收火蒸汽.对付于支配压力较下的拆置,常设有烟气能量回支系统,利用复活烟气的热能战压力做功,启动主风机以俭朴电能.(二)分馏系统分馏系统的效率是将反应/复活系统的产品举止分散,得到部分产品战半兴品.由反应/复活系统去的下温油气加进催化分馏塔下部,经拆有挡板的脱过热段脱热后加进分馏段,经分馏后得到富气、细汽油、沉柴油、重柴油、回炼油战油浆.富气战细汽油去吸支宁静系统;沉、重柴油经汽提、换热或者热却后出拆置,回炼油返回反应––复活系统举止回炼.油浆的一部分支反应复活系统回炼,另一部分经换热后循环回分馏塔.为了与走分馏塔的过剩热量以使塔内气、液相背荷分集匀称,正在塔的分歧位子分别设有4个循环回流:顶循环回流,一中段回流、二中段回流战油浆循环回流.催化裂化分馏塔底部的脱过热段拆有约十块人字形挡板.由于进料是460℃以上的戴有催化剂粉终的过热油气,果此必须先把油气热却到鼓战状态并洗下夹戴的粉尘以便举止分馏战预防阻碍塔盘.果此由塔底抽出的油浆经热却后返回人字形挡板的上圆与由塔底上去的油气顺流交触,一圆里使油气热却至鼓战状态,另一圆里也洗下油气夹戴的粉尘.(三)吸支--宁静系统从分馏塔顶油气分散器出去的富气中戴有汽油组分,而细汽油中则溶解有C3、C4以至C2组分.吸支––宁静系统的效率便是利用吸支战细馏的要领将富气战细汽油分散成搞气(≤C2)、液化气(C3、C4)战蒸汽压合格的宁静汽油.拆置简介(一)拆置死长及其典型1.拆置死长催化裂化工艺爆收于20世纪40年代,是炼油厂普及本油加工深度的一种重油沉量化的工艺.20世纪50年代初由ESSO公司(好国)推出了Ⅳ型流出催化拆置,使用微球催化剂(仄稳粒径为60—70tan),进而使催化裂化工艺得到极大死长.1958年尔国第一套移动床催化裂化拆置正在兰州炼油厂投产.1965年尔国自己安排制制动工的Ⅳ型催化拆置正在抚顺石油二厂投产.通过近40年的死长,催化裂化已成为炼油厂最要害的加工拆置.停止1999年底,尔国催化裂化加工本领达8809.5×104t/a,占一次本油加工本领的33.5%,是加工比率最下的一种拆置,拆置规模由(34—60)×104t/a 死长到海内最大300×104t/a,海中为675×104t/a.随着催化剂战催化裂化工艺的死长,其加工本料由重量化、劣量化死长至暂时齐减压渣油催化裂化.根据脚法产品的分歧,有探供最大气体支率的催化裂解拆置(DCC),有探供最大液化气支率的最洪量下辛烷值汽油的MGG工艺等,为了符合以上的死长,相映推出了二段复活、富氧复活等工艺,进而使催化裂化拆置背着工艺技能进步、经济效率更佳的目标死长.2.拆置的主要典型催化裂化拆置的核心部分为反应—复活单元.反应部分有床层反应战提下管反应二种,随着催化剂的死长,暂时提下管反应已与代了床层反应.复活部分可分为真足复活战没有真足复活,一段复活战二段复活(真足复活即指复活烟气中CO含量为10—6级).从反应与复活设备的仄里安插去道又可分为下矮并列式战共轴式,典型的反应—复活单元睹图2—4、图2—5、图2—6、图2—7,其特性睹表2—11.(二)拆置单元组成与工艺过程催化裂化拆置的基础组成单元为:反应—复活单元,能量回支单元,分馏单元,吸支宁静单元.动做扩充部分有:搞气、液化气脱硫单元,汽油、液化气脱硫醇单元等.各单元效率介绍如下.(1)反应—复活单元重量本料正在提下管中与复活后的热催化剂交触反应后加进重降器(反应器),油气与催化剂经旋风分散器与催化剂分散,反应死成的气体、汽油、液化气、柴油等馏分与已反应的组分所有离启重降器加进分馏单元.反应后的附有焦冰的待死催化剂加进复活器用气氛烧焦,催化剂回复活性后再加进提下管介进反应,产死循环,复活器顶部烟气加进能量回支单元.(2)三机单元所谓三机系指主风机、气压机战删压机.如果将反一再单元动做拆置的核心部分,那么主风机便是催化裂化拆置的心净,其效率是将气氛支人复活器,使催化剂正在复活器中烧焦,将待死催化剂复活,回复活性以包管催化反应的继承举止.删压机是将主风机出心的气氛提压后动做催化剂输支的能源风、流化风、提下风,以脆持反—再系统催化剂的仄常循环.气压机的效率是将分馏单元的气体压缩降压后支人吸支宁静单元,共时通过安排气压机转数也可达到统制重降器顶部压力的脚法,那是包管反应复活系统压力仄稳的一个脚法.(3)能量回支单元利用复活器出心烟气的热能战压力使余热锅炉爆收蒸汽战烟气轮机做功、收电等,此举可大大降矮拆置能耗,暂时现有的重油催化裂化拆置有无此回支系统,其能耗可出进1/3安排.(4)分馏单元重降器出去的反应油气经换热后加进分馏塔,根据各物料的沸面好,从上至下分散为富气(至气压机)、细汽油、柴油、回炼油战油浆.该单元的支配对付齐拆置的仄安效率较大,一头一尾的支配尤为要害,即分馏塔顶压力、塔底液里的稳固是拆置仄安死产的有力包管,包管气压机人心搁火炬战油浆出拆置系统的通畅,是仄安死产的必备条件.(5)吸支宁静单元通过气压机压缩降压后的气体战去自分馏单元的细汽油,通过吸支宁静部分,分隔为搞气、液化气战宁静汽油.此单元是本拆置甲类伤害物量最集结的场合.(6)产品细制单元包罗搞气、液化气脱硫战汽油液化气脱硫醇单元该二部分,搞气、液化气正在胺液(乙醇胺、二乙醇胺、Ⅳ—甲基二乙醇胺等)效率下、吸支搞气、液化气中的H2S气体以达到脱除H2S的脚法.汽油战液化气正在碱液状态中正在磺化酞氰钴或者散酞氰钻效率下将硫醇氧化为二硫化物,以达到脱除硫醇的脚法.2.工艺过程工艺准则过程睹图2—8.本料油由罐区或者其余拆置(常减压、润滑油拆置)支去,加进本料油罐,由本料泵抽出,换热至200—300°C安排,分馏塔去的回炼油战油浆所有加进提下管的下部,与由复活器复活斜管去的650~700°C复活催化剂交触反应,而后经提下管上部加进分馏塔(下部);反应完的待死催化剂加进重降器下部汽提段.被汽提蒸汽与消油气的待死剂通过待死斜管加进复活器下部烧焦罐.由主风机去的气氛支人烧焦罐烧焦,并共待死剂一道加进复活器继承烧焦,烧焦复活后的复活催化剂由复活斜管进人提下管下部循环使用.烟气经一、二、三级旋分器分散出催化剂后,其温度正在650~700°C,压力0.2-0.3MPa(表),进人烟气轮机做功戴动主风机,其后温度为500—550°C,压力为0.01MPa(表)安排,再加进兴热锅炉爆收蒸汽,收汽后的烟气(温度约莫为200℃安排)通过烟囱排到大气.反应油气加进分馏塔后,最先脱过热,塔底油浆(油浆中含有2%安排催化剂)分二路,一路至反应器提下管,另一路经换热器热却后出拆置.脱过热后油气降下,正在分馏塔内自上而下分散出富气、细汽油、沉柴油、回炼油.回炼油去提下管再反应,沉柴油经换热器热却后出拆置,富气经气压机压缩后与细汽油共进吸支塔,吸支塔顶的贫气加进再吸支塔由沉柴油吸支其中的C4-C5,再吸支塔顶搞气加进搞气脱硫塔脱硫后动做产品出拆置,吸支塔底富吸支油加进脱吸塔以脱除其中的C2.塔底脱乙烷汽油加进宁静塔,宁静塔底油经碱洗后加进脱硫醇单元脱硫醇后出拆置,宁静塔顶液化气加进脱硫塔脱除H,S,再加进脱硫醇单元脱硫醇后出拆置.(脱硫脱硫醇已绘出)(三)化教反应历程1.催化裂化反应的特性催化裂化反应是正在催化剂表面上举止的,其反应历程的7个步调如下:①气态本料分子从合流扩集到催化剂表面;②本料分子沿催化剂中背内扩集;③本料分子被催化剂活性核心吸附;④本料分子爆收化教反应;⑤产品分子从催化剂内表面脱附;⑥产品分子由催化剂中背中扩集;⑦产品分子扩集到合流中.重量本料反应死成脚法产品可用下图表示:2.催化裂化反应种类石油馏分是由格中搀纯的烃类战非烃类组成,其反应历程格中搀纯,种类繁琐,大概分为几个典型.(1)裂化反应是主要的反应.即C—C键断裂,大分子形成小分子的反应.(2)同构化反应是要害的反应.即化合物的相对付分子量没有变,烃类分子结媾战空间位子变更,所以催化裂化产品中会有较多同构烃.(3)氢变化反应是一个烃分子上的氢脱下去加到另一个烯烃分子上,使其烯烃鼓战,该反应是催化裂化特有的反应.虽然氢变化反应会使产品安靖性变佳,然而是大分子的烃类反应脱氢将死成焦冰.(4)芳构化反应烷烃、烯烃环化死成环烷烃战环烯烃,而后进一步氢变化反应死成芳烃,由于芳构化反应使汽油、柴油中芳烃较多.除以上反应中,另有甲基变化反应、叠合反应战烷基化反应等.(四)主要支配条件及工艺技能特性1.主要支配条件果分歧的工艺支配条件没有尽相共,表2—12列出普遍一段复活催化裂化的主要支配条件.2.工艺技能特性(1)微球催化剂的气—固流态化催化裂化确切一面该当喊做流化催化裂化.微球催化剂(60—70/1m粒径)正在分歧气相线速下浮现分歧状态,可分为牢固床(即催化剂没有动)、流化床(即催化剂只正在一定的空间疏通)战输支床(即催化剂与气相介量一共疏通而离启本去的空间)三种.催化裂化的提下管反应是输支床,而复活器中待死催化剂的烧焦历程是流化床,所以微球催化剂的气—固流态化是催化裂化工艺得以死长的前提,进而使反应—复活能正在分歧的条件下得以真止.(2)催化裂化的化教反应最主要的反应是大分子烃类裂化为小分子烃类的化教反应,进而使本油中大于300℃馏分的烃类死成小分子烃类、气体、液化气、汽油、柴油等,极天里减少了炼油厂的沉量油支率,并能副产气体战液化气.(五)催化剂及帮剂1.催化剂烃类裂化反应,应用热裂化工艺也能完毕,然而是有了催化剂的介进,其化教反应办法分歧,所以引导二类工艺的产品本量战产品分集皆分歧.暂时催化裂化所使用的催化剂皆是分子筛微球催化剂,根据分歧产品央供可制制出百般型号的催化剂.然而其使用本能央供是共共的,即下活性战采用性,良佳的火热宁静性,抗硫、氮、重金属的中毒;佳的强度,易复活,流化本能佳等.暂时罕睹的有重油催化裂化催化剂、死产下辛烷值汽油催化剂、最大沉量油支率催化剂、减少液化气支率催化剂战催化裂解催化剂等.由于催化裂化本料的重量化,使重油催化剂死长格中赶快,暂时海内齐渣油型催化剂本能睹表2—13. 2.催化裂化帮剂为了补充催化剂的其余本能,连年去死长了多种起辅帮效率的帮催化剂,那些帮剂均以剂的办法,加到裂化催化剂中起到除催化裂化历程中的其余效率.如促进复活烟气中CO 变化为C02,普及汽油辛烷值,钝化本料中重金属对付催化剂活性毒性,降矮烟气中的SOx的含量等百般帮剂,它们绝大普遍也是制制成与裂化催化剂一般的微球分别加进复活器内,然而占总剂量很少,普遍正在1%—3%,所以每天增加量惟有10-1000kS/d安排.CO帮焚剂为SiO2—Al2O3细粉上载有活性金属铂制成.辛烷值帮剂大多是含有15%-20%ZSM—5分子筛的Si—Al 微球剂.而金属钝化剂为液态型含锑的化合物,将其注进本料油中,使其领会的金属锑重积正在催化剂上以钝化Ni的活性.(六)本料及产品本量1.催化裂化本资料百般催化裂化所使用的本资料没有尽相共,现将普遍所使用的本资料主要本量汇总,睹表2—14.2.产品本量产品本量睹表2-15。

MTBE生产原理及工艺流程资料讲解

MTBE生产原理及工艺流程资料讲解

MTBE装置简介一、MTBE基本情况介绍1、MTBE基本情况MTBE是甲基叔丁基醚的商品名,是异丁烯和甲醇在强酸性催化剂作用下反应的产物,它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂,纯MTBE的辛烷值为109。

此外MTBE热裂解可以生产高纯度异丁烯,高纯度异丁烯是生产丁基橡胶的原料,它也是其它需要引入叔丁基反应的单体。

2、MTBE装置的作用MTBE装置生产两种产品,一种是MTBE,另一种是粗丁烯。

MTBE 合成反应的直接结果是获得MTBE,间接结果是将正丁烯和异丁烯分离开来,由于正丁烯和异丁烯的相对挥发度接近1,因此用常规的精馏方法难于分离,因此采用合成MTBE的化学方法进行分离,是目前普遍采用的分离方法。

3、MTBE合成技术第一套MTBE装置于1973年在意大利建成,我国自行开发的第一套装置于1983年在齐鲁橡胶厂建成,大庆MTBE装置采用的是齐鲁研究院开发的固定床二段深度转化工艺,装置主要由三台反应器和六台塔组成,由反应、MTBE分离、甲醇回收和粗丁烯提浓等几部分组成。

4、MTBE装置简介甲基叔丁基醚(MTBE)装置以抽余C4和甲醇为原料,原设计第二生产方案年处理抽余C4 32500吨,生产MTBE 19864吨,粗丁烯9616吨,副产剩余C4 10224吨。

MTBE装置由齐鲁石化公司设计院提供基础设计,大庆石化总厂设计院完成初步设计和施工图设计。

1988年5月投产,投资37495162元,装置占地面积15600m2。

2001年10月装置进行了扩能改造,年处理抽余C4处理能力提高到52000吨,生产MTBE 29963吨,粗丁烯29384吨。

同时装置由原来的DDZⅢ型仪表控制改为DCS控制。

2001年10月配合塑料厂丁烯精制项目改造,MTBE装置又增设了F103和H218两台设备。

二、工艺流程简述来自丁二烯抽提装置的混合C4原料进入原料罐R301/1.2,来自储运公司的CH3OH原料进入甲醇原料罐R101。

催化裂化工艺流程及主要设备

催化裂化工艺流程及主要设备

➢分布器可分为板式(蝶形)和管式(平面树枝或环形)两种
重催再生器需设取热设备: a.内取热式 b.外取热式
主要要求有:
①再生剂的含炭量较低,一般要求低于0.2%,甚
至低于0.05%;
②有较高的烧碳强度,当以再生器内的有效藏量
为基准时,烧碳强度一般为100~250kg/(t.h);
③催化剂减活及磨损较少; ④易于操作,能耗及投资少; ⑤能满足环保要求
①对于全混床反应器,第一段出口的半再生剂的含碳量 高于再生剂的含碳量,从而提高了烧碳速率;
②在第二段再生时可以用新鲜空气和更高的温度,提高 了烧碳速率;
③第二段内的水气分压可以很低,减轻了催化剂的水热 老化;且第二段的催化剂藏量比单段再生器的催化剂藏量低, 停留时间较短。因此,第二段可采用较高的再生温度。
从流化域来看,单段再生和两
段再生都属于鼓泡床和湍流床 的范畴,传递阻力和返混对烧 碳速率都有重要的影响。
你知道吗?
如果把气速提高到1. 2m/s
以上,而且气体和催化剂向 上同向流动,就会过渡到快 速床区域。
烧焦罐再生(亦称高效再生)就是 循环流化床的一种方式
二密床高度4~6m. 烟气流速 0.1~0.25m/s
稀相管高度8~15m.
烧焦罐再生 烟气流速7~10m/s
循环管是烧焦罐再生器的独有设备, 它的作用是把热催化剂从二密相返回 烧焦罐,提高烧焦罐底部温度和烧焦 罐密度,以提高烧焦速度并增加烧焦 能力。早期的烧焦罐装置循环比为 I~I.5,循环管直径与再生剂管直径相 当;近年设计的烧焦罐装置循环比为 1.5~2,循环管直径明显大于再生管 直径。
100~125mm厚的隔热耐磨衬里。 ➢ 伸到汽提段、沉降器内的部分只设耐磨衬里。 ➢ 提升管的上端出口处设有气-固快速分离机构,用于使催化剂与油气

催化工艺流程简述

催化工艺流程简述

催化工艺流程简述在化工工业中,催化技术是一种重要的生产方式。

催化技术利用催化剂来降低化学反应的能量需求,提高反应速率,从而增加产量和改善选择性。

本文将简要介绍催化工艺的基本流程。

1. 催化反应的基本原理催化反应是指在催化剂的作用下,底物分子之间发生相互作用,进而产生新的分子,同时催化剂在反应过程中不消耗。

催化剂通常可以提供合适的反应活化能,选择性地促进目标产物的生成。

2. 催化反应的影响因素催化反应的效率受多种因素影响,如催化剂的选择、反应条件、底物浓度和反应温度等。

合适的催化剂选择是催化反应成功的关键,不同的催化剂适用于不同的化学反应。

3. 催化工艺的基本流程3.1 催化剂的制备催化剂通常通过物理或化学方法合成。

物理方法包括沉淀法、共沉淀法等;化学方法则包括浸渍法、沉积法等。

合成的催化剂需要具有良好的活性、选择性和稳定性。

3.2 反应设备的选择催化反应通常在特定的反应器内进行。

反应器种类多样,如流动床反应器、固定床反应器等。

反应器的选择取决于反应条件、催化剂形态以及反应产物的要求。

3.3 反应条件的控制反应条件包括温度、压力、底物浓度等因素。

合理的反应条件可以提高反应速率、产率和选择性。

反应过程中需要不断监控和调整反应条件,以确保反应的正常进行。

3.4 产品分离和纯化反应结束后,需要对反应混合物进行分离和纯化。

通常采用蒸馏、结晶、萃取等方法对产物进行提纯。

高纯度的产品对后续工艺和市场需求至关重要。

4. 催化工艺的应用领域催化技术在石油化工、化学合成、环境保护等领域有着广泛的应用。

例如,在石油加工中,催化裂化技术可以将原油转化为高附加值的产品;在化学合成中,催化剂可以帮助合成特定的有机化合物;在环境保护中,催化反应可以降解有机废水和废气等。

5. 结语催化工艺是一种高效、绿色的生产方式,对化工产业的发展具有重要意义。

通过不断优化催化技术,可以提高产物质量,减少能耗和废物排放,实现可持续发展。

希望本文对催化工艺的基本流程有所帮助。

简述催化重整中的反应类型及重整工艺流程

简述催化重整中的反应类型及重整工艺流程

简述催化重整中的反应类型及重整工艺流程Catalytic reforming is a crucial process in the petroleum industry, which is primarily used for the production of high-octane gasoline components. In this process, hydrocarbon feedstocks are transformed into higher-octane hydrocarbons through various reactions occurring under specific conditions. There are several reaction types involved in catalytic reforming, including dehydrogenation, isomerization, cyclization, and aromatization.催化重整是石油工业中的一项关键技术,主要用于生产高辛烷值汽油组分。

在这个过程中,碳氢化合物原料通过在特定条件下发生的各种反应转化为较高辛烷值的碳氢化合物。

催化重整中涉及到几种不同类型的反应,包括脱氢、异构化、环状化和芳构化。

Dehydrogenation is a vital reaction type in catalytic reforming. It involves the removal of hydrogen molecules from hydrocarbon chains to form unsaturated compounds. This reaction helps to increase the octane number of gasoline components by introducing double bonds into the molecularstructure.脱氢是催化重整中的一个重要反应类型。

催化裂化工艺流程介绍

催化裂化工艺流程介绍

催化裂化工艺流程介绍
《催化裂化工艺流程介绍》
催化裂化是一种重要的石油加工工艺,用于将原油转化为高附加值的石油产品,如汽油、柴油和润滑油基础油。

催化裂化工艺通过将长链烃分子裂解为较短的链烃分子,从而提高产品的烃值和增加汽油产量。

催化裂化工艺的流程包括以下几个关键步骤:
1. 原料预处理:原油首先经过脱盐、脱硫等预处理工序,去除杂质和硫化物,净化原料。

2. 加热:经过预处理的原油被加热至裂化温度,通常在450-500摄氏度。

3. 进料分级:加热后的原油通过分级器进行分级,分离出不同碳数的馏分。

4. 裂化反应:分级后的原油进入裂化反应器,通过加入催化剂进行裂解,长链烃分子裂解成较短链烃分子。

5. 产品分离:裂化反应后,得到混合产品,通过分馏塔将产品进行分离,得到汽油、柴油等各种石油产品。

6. 催化剂再生:用过的催化剂需通过再生系统进行再生,以恢复其活性。

催化裂化工艺是炼油厂中一项复杂而重要的工艺,通过裂解原油,提高产品附加值,提高炼油厂的经济效益。

同时,催化裂化工艺也面临着环保和安全等方面的挑战,需要技术和设备的不断改进与升级。

催化裂化的装置简介类型及工艺流程

催化裂化的装置简介类型及工艺流程

催化裂化的装置简介类型及工艺流程一、装置发展及其类型1.装置发展催化裂化工艺产生于20世纪40年代,是炼油厂提高原油加工深度的一种重油轻质化的工艺。

20世纪50年代初由ESSO公司(美国)推出了Ⅳ型流出催化装置,使用微球催化剂(平均粒径为60—70tan),从而使催化裂化工艺得到极大发展。

1958年我国第一套移动床催化裂化装置在兰州炼油厂投产。

1965年我国自己设计制造施工的Ⅳ型催化装置在抚顺石油二厂投产。

经过近40年的发展,催化裂化已成为炼油厂最重要的加工装置。

截止1999年底,我国催化裂化加工能力达8809。

5×104t/a,占一次原油加工能力的33.5%,是加工比例最高的一种装置,装置规模由(34—60)×104t/a发展到国内最大300×104t/a,国外为675×104t/a。

随着催化剂和催化裂化工艺的发展,其加工原料由重质化、劣质化发展至目前全减压渣油催化裂化。

根据目的产品的不同,有追求最大气体收率的催化裂解装置(DCC),有追求最大液化气收率的最大量高辛烷值汽油的MGG工艺等,为了适应以上的发展,相应推出了二段再生、富氧再生等工艺,从而使催化裂化装置向着工艺技术先进、经济效益更好的方向发展。

2.装置的主要类型催化裂化装置的核心部分为反应—再生单元。

反应部分有床层反应和提升管反应两种,随着催化剂的发展,目前提升管反应已取代了床层反应。

再生部分可分为完全再生和不完全再生,一段再生和二段再生(完全再生即指再生烟气中CO含量为10—6级)。

从反应与再生设备的平面布置来讲又可分为高低并列式和同轴式,典型的反应—再生单元见图2—4、图2—5、图2—6、图2—7,其特点见表2—11。

二、装置单元组成与工艺流程1.组成单元催化裂化装置的基本组成单元为:反应—再生单元,能量回收单元,分馏单元,吸收稳定单元。

作为扩充部分有:干气、液化气脱硫单元,汽油、液化气脱硫醇单元等。

脱硝催化剂生产工艺流程

脱硝催化剂生产工艺流程

脱硝催化剂生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!脱硝催化剂生产工艺流程一、原材料准备阶段。

在进行脱硝催化剂生产之前,需要进行充分的原材料准备工作。

重油催化裂化装置工艺流程简述

重油催化裂化装置工艺流程简述

重油催化裂化装置工艺流程简述重油催化裂化装置:包括反应—再生部分、分馏部分、吸收稳定部分、主风机部分、气压机部分、余热回收部分。

1.1反应-再生部分自装置外来的常压渣油进入原料油缓冲罐(V1201),由原料油泵(P1201AB)升压后经循环油浆-原料油换热器(E1215AB)加热至280℃左右,与自分馏部分来的回炼油混合后进入提升管中部,分4路经原料油进料喷嘴进入提升管反应器(R1101A)下部,与通过预提升段整理成活塞流的高温催化剂进行接触完成原料的升温、汽化及反应,反应油气与待生催化剂在提升管出口经粗旋风分离器得到迅速分离后经升气管进入沉降器单级旋风分离器,在进一步除去携带的催化剂细粉后,反应油气离开沉降器,进入分馏塔。

待生催化剂经粗旋及沉降器单级旋风分离器料腿进入位于沉降器下部的汽提段,在此与蒸汽逆流接触以置换催化剂所携带的油气。

汽提后的催化剂沿待生立管下流,经待生塞阀并通过待生塞阀套筒进入再生器(R1102)的密相床,在700℃左右的再生温度、富氧(3%)及CO助燃剂的条件下进行逆流完全再生。

再生后的再生催化剂通过各自的再生立管及再生单动滑阀,进入两根提升管反应器底部,以蒸汽和干气作提升介质,完成催化剂加速、分散过程,然后与雾化原料接触。

来自蜡油再生斜管的再生催化剂与来自汽油待生循环管的汽油待生催化剂通过特殊设计的预提升段整理成活塞流。

轻重汽油分离塔顶回流油泵出口来的轻汽油,分两路进入汽油提升管反应器(R1104A)。

R1104A的反应油气在提升管出口经粗旋迅速分离,油气经单级旋风分离器进一步除去携带的催化剂细粉,最后离开汽油沉降器,进入分馏塔。

来自R1104粗旋以及汽油沉降器单级旋风分离器回收的催化剂进入汽油汽提段,在此与蒸汽逆流接触以汽提催化剂所携带的油气,汽提后的一部分催化剂经汽油待生斜管、汽油待生滑阀进入蜡油提升管反应器(R1101A)底部预提升段,与再生催化剂混合。

再生后的催化剂通过各自的再生立管及再生单动滑阀,进入提升管反应器(R1101A)和汽油提升管反应器(R1104A)底部。

MTP工艺

MTP工艺

MTP工艺装置一、总工艺流程简述甲醇由汽车运输进入厂内的甲醇储罐,由泵送至甲醇脱水单元,甲醇在反应器中发生发应,反应产物经过换热、冷却、压缩、吸收稳定分离后,得到富烯烃液化气、富乙烯干气、混合芳烃、生成水等产品,混合芳烃直接作为产品出装置,富乙烯干气作为干气回收单元的原料。

富烯烃液化气送至气体分馏单元,分离出丙烯、丙烷(液化气)和富烯烃C4,丙烯、丙烷(液化气)作为生产产品出装置。

富烯烃C4与罐区来的甲醇一起送至MTBE 单元生产出MTBE和混合碳四,MTBE作为产品出装置,混合碳四进入工业异辛烷装置。

干气回收单元,生产出干气(燃料气)、液化石油气和混合芳烃,干气用作装置加热炉燃料气,液化石油气进入工业异辛烷装置,混合芳烃作为产品出装置。

工业异辛烷单元,生产出工业异辛烷、正丁烷和轻烃作为产品出装置。

甲醇脱水单元生产出来的生成水送至甲醇回收单元,回收甲醇后送至污水处理场处理。

二、工艺技术路线选择1)甲醇制丙烯工业化工艺进展德国鲁奇的MTP技术德国鲁奇的MTP工艺采用固定床反应器,所用催化剂为德国南方化学公司提供的经改性的ZSM-5催化剂,该催化剂具有较高的丙烯选择性,低的结焦率和低的丙烷收率。

在0.13-0.16MPa、380-480℃下操作,示范装置在挪威国家的石油公司的甲醇装置上运行,催化剂运转8000小时,稳定性良好。

鲁奇的MTP工艺典型产物分布(质量分数):工艺流程:MTP工艺过程为:原料甲醇先预热至260℃后,再进入绝热式固定床二甲醚预反应器中,该过程采用活性、选择性优良的催化剂将大部分甲醇转化为二甲醚和水。

生成甲醇、二甲醚、水的混合物。

然后将反应物流继续预热到470℃后进入一级MTP反应器中,同时在反应器中加入少量蒸汽(0.3~0.8kg/kg)以转移反应产生的大量热,在此阶段99%以上的甲醇和二甲醚得到转化。

然后反物流再通过二级MTP反应器继续反应。

最后,反应混合物经过冷凝,分离气体产物、液体有机物和水等过程,气体产物经压缩、分离出痕量的水、二氧化碳和二甲醚后,经进一步精制分离出产品丙烯、混合芳烃和燃料气。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工艺流程简述1、反应-再生部分原料油由装置外原料油储罐进入本装置原料油罐(V2201),经原料油泵(P2201/A、B)升压与轻柴油(E2211/A、B)、循环油浆(E2207)换热,换热后温度至200C左右,与回炼油混合后分四路经原料油雾化喷嘴进入提升管反应器(R2101A,回炼油浆经原料油喷嘴上方单独的一组喷嘴进入提升管反应器,在此与高温再生催化剂接触并迅速升温、汽化,催化剂沿提升管向上流动的同时,原料不断进行反应,生成汽油、轻柴油、液化气、干气、中段油、回炼油、油浆等气相产物,同时生成的焦炭覆盖在催化剂表面,使其裂化活性、选择性逐步降低,成为待生催化剂,反应油气与待生催化剂经提升管反应器出口粗旋迅速分离。

进入沉降器(R2101)之后,夹带有少量催化剂的油气经单级旋风分离器分离催化剂后,离开沉降器进入分馏塔(T2201)为促进氢转移等二次反应和减少热裂化反应,降低干气、焦炭产率,提高轻质油品收率,在提升管中上部(第一反应区出口)设置有常压直馏汽油、自产粗汽油或除氧水作为反应终止剂的注入点,以增加操作灵活性和弹性。

积炭的待生催化剂自粗旋料腿及沉降器单级旋风分离器料腿进入汽提段,在此与过热蒸汽逆流接触,以置换催化剂所携带的油气,汽提后的催化剂经待生立管、待生塞阀、待生立管套筒进入再生器(R2102)的密相床,在690 C的再生温度、富氧、CO助燃剂存在的条件下进行逆流完全再生,催化剂活性得到恢复后,经再生立、斜管及再生滑阀进入提升管反应器底部,在予提升蒸汽(干气)的提升下,完成催化剂加速、分散过程,然后与雾化原料接触循环使用。

再生过程的过剩热量由内取热器取走恒定热量后,仍然过剩的热量由外取热器(R2103取走。

再生器的部分催化剂由外取热入口管进入外取热器壳程,在流化风的作用下,呈密相向下流动在流经翅片管束间降温冷却,冷却后的催化剂经外取热器返回管由提升风提升返回再生器密相床层中部,外取热器流化风、提升风由增压机(B2103/A、B)提供。

再生器烧焦所需的主风由主风机提供,主风自大气进入主风机(B2101),升压后经主风管道、辅助燃烧室(F2101)及主风分布管进入再生器。

再生烟气经四组二级旋风分离器分离催化剂后,经三旋(CY2104分两支,一支进烟机回收系统,进入烟气轮机(BE2101膨胀作功以驱动主风机(B2101);另一支经双动滑阀调节压力后与烟机出口烟气合并,进入余热锅炉回收烟气的热能,使烟气温度降至180C左右,最后经烟囱排入大气。

当烟机停运时,主风由备用主风机(B2102)提供,此时再生烟气经三级旋风分离器分离催化剂后由双动滑阀及降压孔板(PRO2101 降压后进入余热锅炉。

开工用的催化剂由冷催化剂罐(V2101)或热催化剂罐(V2102)用非净化压缩空气输送至再生器,正常补充催化剂可由催化剂小型加料线输送至再生器。

CO助燃剂由助燃剂加料斗(V2110)、助燃剂罐(V2111)用非净化压缩空气经小型加料管线输送至再生器。

生产所用的催化剂运进装置,通过催化剂加料斗(V2104)送至冷催化剂罐(V2101),正常由小型加料线向再生器补充新鲜催化剂。

停工时由大型卸料线卸出催化剂至热催化罐。

三级旋风分离器回收的催化剂,由三旋回收催化剂储罐(V2112)用非净化压缩空气间断送至废催化剂罐(V2103)。

CO助燃剂由CO助燃剂加料斗(V2110)、助燃剂罐(V2109用非净化压缩空气经小型加料线输送进入再生器密相床。

为防止原料中所含重金属对催化剂造成污染,设置金属钝化剂加注系统。

桶装金属钝化剂先经化学药剂吸入泵(P2102/A、B))打进化学药剂罐(V2105),然后由化学药剂注入泵(P2101/D E)连续注入至提升管的进料管线上。

2、分馏部分由沉降器来的反应油气进入分馏塔(T2201)底部,通过7层环盘型挡板与循环油浆逆流接触,洗涤反应油气中的催化剂并脱除过热,使油气呈饱和状态进入分馏塔下部进行分馏。

分馏塔顶油气经塔顶油气- 软化水(循环水)换热器(E2201/A、B)、塔顶油气表面蒸发空冷器(E2202/A〜D)冷却至40 C以下,进入分馏塔顶油气分离器(V2203)进行气液相分离,分离出的粗汽油经粗气油泵(P2202/A、B)升压后分两路,一路作为反应中止剂打入提升管,另一路经粗汽油冷却器(E2210)作为吸收剂进入吸收塔(T2301);富气进入气压机(C2301);酸性水自脱水包经富气水洗泵(P2208/A、B)—路打入气压机出口管线,另一路打入E2201/A、B之前的分馏塔顶油气线。

轻柴油自分馏塔第十三、^一层塔板自流至轻柴油汽提塔(T2202),汽提后的柴油由轻柴泵(P2204/A、B)抽出,经轻柴油-原料油换热器(E2211/A、B)、轻柴油-富吸收油换热器(E2212)及轻柴油冷却器(E2213),使轻柴油降至40C左右后,分为二路,一路作为产品出装置;另一路经柴油冷却器(E2214)送至再吸收塔(T2303)作再吸收剂。

分馏塔多余的热量分别由顶循环回流、中段循环回流、油浆循环回流取走。

顶循回流自T2201第四层塔盘抽出,用顶循泵(P2203/A、B)加压,经顶循环油-除盐水(循环水)换热器(E2203)、顶循水冷器(E2204),温度降至90C 后返回T2201第一层。

中段回流油自T2201第十七层抽出,用中段循环回流泵(P2205/A、B)升压,经循环油浆一分馏中段换热器(E2206)、稳定塔底重沸器(E2310)、解析塔底重沸器(E2309)、中段油冷却器(E2205)冷却后,温度降至190C左右返回T2201第十二、十四层。

油浆自T2201底抽出经油浆泵(P2207/A、B)抽出后分二路,一路作为回炼油浆直接去提升管反应器;另一路经循环油浆-中段油换热器(E2206)、循环油浆-原料油换热器(E2207)、油浆蒸汽发生器(E2208/A、B),温度降至280 C左右,再分为三路,一路为油浆上返塔,一路为油浆下返塔,另一路为T2201底搅拌油浆。

油桨冷却水箱(E2209)备用,将外甩油浆降至90C送至装置外。

为防止油浆系统设备及管道结垢,设置油浆阻垢剂加注系统。

桶装阻垢剂先经化学药剂吸入泵(P2102/A、B)打进化学药剂罐(V2105),然后由化学药剂注入泵(P2101/B、C)连续注入循环油浆泵(P2209A B)入口管线。

此外,回炼油自T2201第二十九层自流入回炼油罐(V2202),再经回炼油泵(P2206/A、B)加压后分为二路,一路去提升管反应器回炼,另一路返T2201。

3、吸收稳定部分从T2201顶油气分离器(V2203)来的富气进入气压机(C2301)进行压缩。

从V2203来的富气进入气压机(C2301)一段进行压缩,然后由气压机中间冷却器(E2314)冷至40C,进入气压机中间分离器进行气、液分离。

分离出的富气再进入气压机二段。

二段出口压力(绝)为1.6MP&气压机二段出口富气及富气洗涤水与解吸塔(T2302)顶气、吸收塔(T2301)底富吸收油混合后,进入压缩富气空冷器(E2301),冷却至40C以下进入气压机出口油气分离器(V2302)进行气、液分离。

分离出的酸性水,自压送至酸性水汽提部分;分离后的气体进入吸收塔(T2301) ,用粗汽油(进入第四层、十五层塔板)和稳定汽油(进入第一层塔板)作吸收剂进行吸收,吸收过程放出的热量由吸收塔一、二中段回流取走。

T2301 一中段回流由吸收塔第六层集油箱抽出经T2301 一中段回流泵(P2303/A、B)加压,经吸收塔一中段油冷却器(E2302)降温后返回T2301第七层;T2301二中段回流由吸收塔第二十三层集油箱抽出经T2301二中段回流泵(P2304)加压,经吸收塔二中段油冷却器(E2303)降温后返回T2301第二十四层。

贫气至再吸收塔(T2303)可以用轻柴作吸收剂进一步吸收,干气自T2303顶馏出送至干气分液罐(S2301)至提升管反应器及产品精制部分。

凝缩油由解吸塔(T2302)进料泵(P2301/A、B)从V2302抽出后进入T2302 第一层进料。

解吸塔中段回流自十四层抽出自流进入解吸塔中段重沸器(E2305)加热到112C后返回第十五层。

解吸塔底重沸器(E2309)由分馏中段循环油提供热源,以解吸出凝缩油中C2组分。

脱乙烷汽油由塔底流出由稳定塔进料泵(P2305/A、B)加压,经稳定塔进料换热器(E2304)与稳定汽油换热后送至稳定塔第十八、二十二、二十六层进行分馏,稳定塔底重沸器(E2310)由分馏中段循环油供热,液化气经T2304顶空冷器(E2308/A、B)冷至40C后进入稳定塔顶回流罐(V2303)。

液化气经稳定塔顶回流泵(P2306/A、B)抽出后,一部分进入T2304顶作回流,其余作为产品送至产品精制。

稳定汽油从T2304 底流出,经T2304 进料换热器(E2304) 、解吸塔中段重沸器(E2305) ,分别与脱乙烷汽油、解吸中段油换热后再经稳汽表面蒸发空冷器(E2306)后分两路,一路去精制部分;一路经稳定汽油冷却器(E2307)冷却至40C,由稳定汽油泵(P2307/A、B)升压送至T2301作补充吸收剂。

4、产汽系统、余热锅炉及余热回收部分自系统来的除盐水先进入除氧器及水箱 (V2503),用系统来的I.OMPa蒸汽除氧后,经中压给水泵(P2501/A、B)升压,进入余热锅炉省煤器,预热后的除氧水分两路,一路去中压汽包V2401、V2402,另一路去余热锅炉中压汽包。

余热锅炉蒸发段发生的中压饱和蒸汽,和外取热汽包、油浆蒸汽发生器汽包发生的中压饱和蒸汽一起并入中压蒸汽管网,分别去再生器过热段和余热锅炉过热段过热至450C后,一部分供气压机的蒸汽轮机使用,背压并入I.OMPa低压蒸汽管网;其余部分送出装置。

系统来的I.OMPa低压蒸汽进入再生器低压过热盘管,过热为500C的低压过热蒸汽,供反应系统的沉降器防焦蒸汽、汽提段汽提蒸汽使用。

5、产品精制部分5.1 汽油精制部分汽油采用碱洗脱硫化氢及梅洛克斯(Merox)固定床脱硫醇工艺流程。

利用混合器,使汽油与氢氧化钠水溶液充分混合,除去其中的硫化氢。

自稳定来的汽油,经汽油-碱液混合器(MI3101) 与10%的碱液混合后,进入预碱洗沉降罐(V3101),汽油与碱液经沉降分离后,碱液经过碱液循环泵(P3109/A、B)循环使用。

新鲜碱液由碱液泵(P3102/A、B)间断补充,碱渣间断压至碱渣罐(V3105),用泵P3102间断送出装置,由工厂统一处理脱硫后的汽油经汽油空气混合器(MI3102/A、B)与非净化风、活化剂(按汽油量的100〜200ppm加入)混合后进入固定床反应器(R3101/A、B)底部,反应器内装有经磺化酞菁钴催化剂碱液浸泡后的活性炭,在催化剂的作用下,硫醇被氧化成二硫化物并溶于汽油中,在活化剂的作用下,能将汽油中较难脱出的大分子硫醇氧化为二硫化物,从而确保汽油产品合格。
