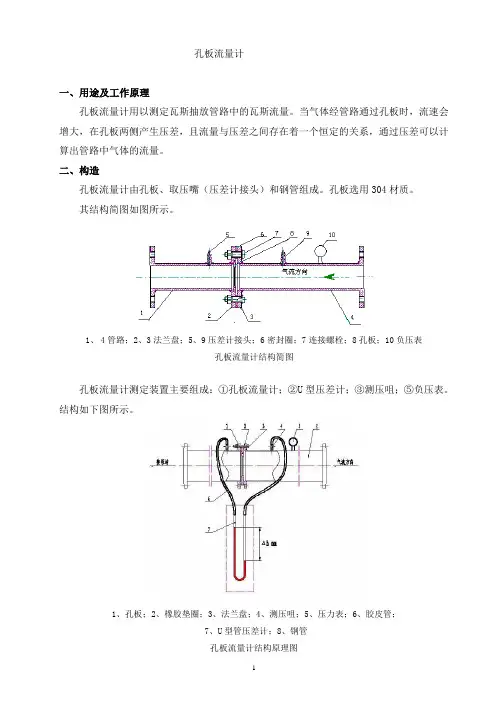

孔板流量计一、用途及工作原理孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。
当气体经管路通过孔板时,流速会增大,在孔板两侧产生压差,且流量与压差之间存在着一个恒定的关系,通过压差可以计算出管路中气体的流量。
二、构造孔板流量计由孔板、取压嘴(压差计接头)和钢管组成。
孔板选用304材质。
其结构简图如图所示。
1、4管路;2、3法兰盘;5、9压差计接头;6密封圈;7连接螺栓;8孔板;10负压表孔板流量计结构简图孔板流量计测定装置主要组成:①孔板流量计;②U型压差计;③测压咀;⑤负压表。
结构如下图所示。
1、孔板;2、橡胶垫圈;3、法兰盘;4、测压咀;5、压力表;6、胶皮管;7、U型管压差计;8、钢管孔板流量计结构原理图三、规格通过估算抽放瓦斯量和水柱压差Δh值的测量范围,合理选择孔板直径的大小。
一般孔板压差Δh测量范围在100~1000Pa。
详细见附录。
四、使用孔板流量计先与管路连接固定好,然后将U型压差计灌半下水。
排净玻璃管中的气泡后,将连接胶管插上。
将两根胶管对折,一只手攥紧,将胶管的另两端插到流量计的测压咀上。
插牢后攥胶管的手松开(要使两根管同步通气),稳定后按说明书读取压差,计算。
五、注意事项(1)在抽放瓦斯管路中安装孔板时,孔板的孔口必须与管道同心,其端面与管道轴线垂直,偏心度﹤1-2%;(2)安装孔板的管道内壁,在孔板前后距离2D的范围内,不应有凹凸不平,焊缝和垫片等;(3)孔板流量计的上游(前端),管道直线长度≧20D,下游(后端)长度≧10 D;(4)要经常清理孔板前后的积水和污物,孔板锈蚀要更换;(5)抽放瓦斯量有较大变化时,应根据流量大小更换相应的孔板。
六、管道抽放瓦斯量的计算可采用下列简易公式对移动泵站最大抽气量进行计算:q v = K h式中:q v—气体体积流量,m3/min;K —孔板系数(出厂时已测定);Δh —U型管水柱压差,mm。
若为水银柱,应乘以13.6。
一、主要技术参数及功能要求:1、孔板流量计尺寸图如下:孔板流量计尺寸图32、孔板流量计尺寸一览表:孔板流量计尺寸表1、孔板系数K值为出厂时测定,标于合格证和孔板上(孔板系数K值及精度等级由使用单位根据实际情况提供)。
孔板流量计安装说明
孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置,它与气动、电动差压变送器或双波纹管差压变送器配套使用。
在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差,又变送器将该压差讯号转换成比例的输出信号,再有二次仪表或调节器,对被测量流量进行记录,指示或调节。
二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件,由于节流件的孔径小于管道内径,当流体流经节流件时,流束截面突然收缩,流速加快。
节流件后端流体的静压力降低,于是在节流件前后产生产生静压力差(见图1),该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。
△P 。
用差压变送器(或差压计)测量节流件前后的差压,实现对流量的测量。
2、节流装置的结构节流装置的结构如图2、3所示:图2、标准环室孔板节流装置结构示图(Pg≤25)1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图(Pg≥64)1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关:节流件上游侧第一阻力件、第二阻力件,节流件下右侧第一阻力件,从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件:(1)节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
(2)安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以1)直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。
具体衡量方法:(A)节流件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D。
任意内径单测量值与平均值之差不得超过±0。
孔板流量计的正确使用和安装方法范本
工作行为规范系列孔板流量计的正确使用和安装方法(标准、完整、实用、可修改)编号:FS-QG-36965孔板流量计的正确使用和安装方法Proper use and installation method of orifice plate flowmeter说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
孔板流量计由传感、变送、运算显示三大部分主要适用于饱和蒸汽、过热蒸汽、压缩空气、混和非易燃易爆气体和热水的工业计量,对上述流体的流量测量、显示、计量及生产过程的在线自动控制等用途均可采用。
投入运行最重要的注意事项就是一定要在导压管内灌满水或注入的高温蒸汽冷却后才能启动运。
孔板流量计节流件前后的直管段必须是直的,安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。
节流件前后要求一段足够长的直管段,节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。
若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D (15D)。
孔板流量计如何正确使用?科信仪表下面就为大家进行详细说明:1,导压管系统注满冷水作导压介质,测量高温蒸汽一般通过冷水导压。
在管线没输送蒸汽的情况下,打开一次阀,压力阀和平衡阀,关闭排污阀,直接从冷凝罐注水孔注入冷水,直至全注满为止。
当然也可以关闭平�阀和压力阀,打开一次阀引进高温蒸汽慢慢冷却成水。
这种方法由于蒸汽温度太高,容易损坏仪表,一般不采用。
特别要注意测量高温蒸汽时导压管没注满水或温度很高严禁投入运行。
测量压缩空气、冷水直接采用被介质导压。
2,差压变送器排气或排液,导压管注满水后,在差压变送器的压容室内有时要聚集少量气体影响导压,必须进行排除。
拧开正、负压容室下部的螺栓排液。
孔板流量计的安装及操作规程
孔板流量计的安装及操作规程孔板流量计的安装孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该流量计接受先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用便利。
孔板流量计的安装建议:1.在安装仪器之前,应清洗过程管道,以防止管道中残留的铁磁性物质粘附在仪器上,影响仪器的性能甚至损坏仪器。
假如不可避开,应在仪表入口处安装磁性过滤器。
仪表本身在生产前不参加空气扫描,以免损坏仪表。
2.在将仪器安装到过程管道中之前,应检查孔板流量计是否有损坏。
3.仪器的安装形式分为垂直安装和水平安装。
假如是垂直安装,则中心垂直线与仪器垂直线之间的夹角应小于2°;假如是水平安装,仪器的水平中心线应当是水平线角度小于2°。
4.仪器的上游和下游管道应与仪器的直径相同。
连接法兰或螺纹应与仪器的法兰和螺纹相匹配。
仪器上游直管的长度应至少为仪器公称直径的5倍,下游直管段的长度应大于250mm。
5.测量低温介质时,需要选择夹套类型。
6.用于测量气体的仪器在特定压力下校准。
假如气体直接排放到仪表出口处的大气中,则浮子上会发生压降并导致数据失真。
假如是这种情况,请在仪表出口处安装一个阀门。
7.安装在管道中的仪器不应承受压力。
仪器的入口和出口应有适当的管道支撑,以使仪器保持最小的压力。
8.安装PTFE(聚四氟乙烯)衬里仪器时要特别当心。
由于PTFE 在压力作用下会发生变形,因此法兰螺母不应任意拧紧。
9.带液晶显示器的孔板流量计在安装时应避开阳光直射,并降低液晶的使用寿命。
孔板流量计是测量流量的差压发生装置,搭配各种差压计或差压变送器可测量管道中各种流体的流量。
装置包括环室孔板,喷嘴等。
孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充分管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速加添,静压力低,于是在节流件前后便产生了压力降;即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。

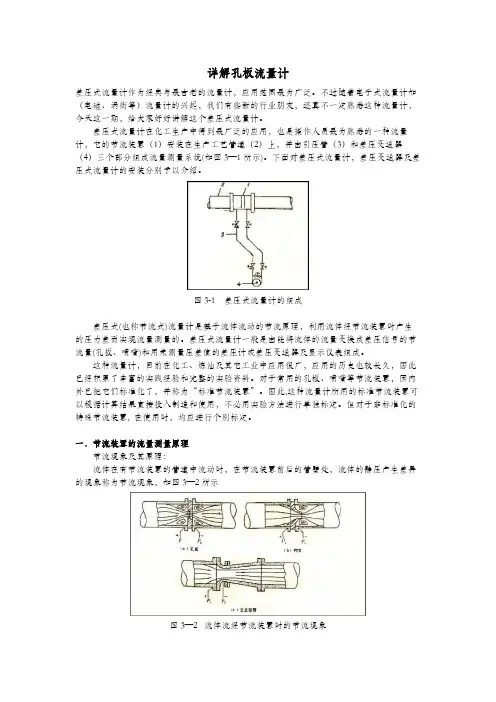

详解孔板流量计
详解孔板流量计差压式流量计作为经典与最古老的流量计,应用范围最为广泛。
不过随着电子式流量计如(电磁、涡街等)流量计的兴起,我们有些新的行业朋友,还真不一定熟悉这种流量计,今天这一期,给大家好好讲解这个差压式流量计。
差压式流量计在化工生产中得到最广泛的应用,也是操作人员最为熟悉的一种流量计,它的节流装置(1)安装在生产工艺管道(2)上,并由引压管(3)和差压变送器(4)三个部分组成流量测量系统(如图3—1所示)。
下面对差压式流量计,差压变送器及差压式流量计的安装分别予以介绍。
图3-1 差压式流量计的组成差压式(也称节流式)流量计是基于流体流动的节流原理,利用流体经节流装置时产生的压力差而实现流量测量的。
差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。
这种流量计,目前在化工、炼油及其它工业中应用很广,应用的历史也较长久,因此已经积累了丰富的实践经验和完整的实验资料。
对于常用的孔板、喷嘴等节流装置,国内外已把它们标准化了,并称为“标准节流装置”。
因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用,不必用实验方法进行单独标定。
但对于非标准化的特殊节流装置, 在使用时,均应进行个别标定。
一.节流装置的流量测量原理节流现象及其原理:流体在有节流装置的管道中流动时,在节流装置前后的管璧处,流体的静压产生差异的现象称为节流现象,如图3—2所示图3—2 流体流经节流装置时的节流现象现在,我们对流体流经节流装置前后的变化情况作进一步分析。
连续流动着的流体,在遇到安插在管道内的节流装置时,由于节流装置的截面积比管道的截面积小,形成流体流通面积的突然缩小,在压力作用下,流体的流速增大,挤过节流孔,形成流速的扩大而降低。
与此同时,在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2),如图3-3所示。
