二、外延片
外延片是指用外延工艺在衬底表面生长薄膜所生片的单晶硅片。一般外 延层厚度为2-20微米，作为衬底的单晶硅片厚度为610微米左右。 外延工艺：外延生长技术发展于20世纪50年代末60年代初，为了制造高 频大功率器件，需要减小集电极串联电阻。生长外延层有多种方法，但 采用最多的是气相外延工艺，常使用高频感应炉加热，衬底置于包有碳 化硅、玻璃态石墨或热分解石墨的高纯石墨加热体上，然后放进石英反 应器中，也可采用红外辐照加热。为了克服外延工艺中的某些缺点，外 延生长工艺已有很多新的进展：减压外延、低温外延、选择外延、抑制 外延和分子束外延等。外延生长可分为多种，按照衬底和外延层的化学 成分不同，可分为同质外延和异质外延；按照反应机理可分为利用化学 反应的外延生长和利用物理反应的外延生长；按生长过程中的相变方式 可分为气相外延、液相外延和固相外延等。
LED基础知识培训
三、LED外延片工艺流程如下：
衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片 外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退 火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分 级 重点设备：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项 制备化合物半导体单品薄膜的新技术。该设备集精密机械、半导体材料、 真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动 化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于 GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管 芯片的制造，也是光电子行业最有发展前途的专用设备之一。
半导体照明技术(第七讲)
2、多量子阱结构 采用In0.22Ga0.78N/In0.06Ga0.94N的薄层交替结构，曾制作阱 宽和势垒宽相同而分别为10nm和3nm的两种结构，周期数为20。 这种结构在AlGaInP LED中用得比较多。阱宽可以是3nm到10nm 不等。势垒宽也可以与阱宽不同，而阱数可以从3增加到40，明 显提高了效率。
半
五、铝镓铟磷
导
体
照
明
技
术
1、(AlxGa1-x)yIn1-yP，y约为0.5时，其晶格常数几乎完美地与 GaAs匹配。在GaAs上生长的高质量(AlxGa1-x)0.5In0.5P薄膜是半 导体照明中重要的异质结构材料。
2、直接带隙到间接带隙的转变出现在x=0.65，对应于带隙能 量2.3eV，因此能得到656nm到540nm范围内的光发射。用它制 成的发光二极管得到了可见光中最高的发光效率，在614nm达 到108lm/W。
半
导
体
照
明
技
术
半
导
体
照
明
技
术
Haita在总结过去30多年来单个LED封装器件输出光通量 的进展后得到了Haita’s定律：单个LED光通量每18-24个月
翻一番。
二、发光二极管材料生长方法
大多数III-V族二元化合物半导体都能直接从熔体中生长体
单晶，用这些材料，应用扩散、离子注入等技术以形成P-N结， 可以制成场效应管和双极型晶体管。也可以制造同质结构的便 宜的LED，但GaAs和GaP都是红外光谱区域。发射可见光谱区域, 很难用熔体生长单晶制成。因此高亮度LED材料只能用外延技术 生长。
半
导
体
照
明
技
术
三、高亮度发光二极管芯片结构
半导体照明术语及定义(芯片外延片)
外延术语1、外延生长（Epitaxy）2、量子阱（Quantum Well）3、能带工程（Energyband engineering）4、半导体发光二极管（Light Emitting Diode）5、PN结的击穿（PN junction Striking）6 Deposition）7、异质结构（Heterogeneous Structure）8、量子阱半导体激光器（Quantum Well Laser）9、超晶格（Super Lattice）EpitaxyGaP：磷化镓n-GaN：N型氮化镓p-GaN：P型氮化镓GaAs：砷化镓GaN：氮化镓AlInGaP：磷化铝镓铟（铝铟镓磷）AlGaAs：砷化铝镓（铝镓砷）InGaN 铟镓氮AlGaN 铝镓氮Wafer：晶片、外延片分析仪器1、XRD：X射线衍射仪，主peak GaN分析仪器2、PL：荧光光谱仪（或光致发光光谱仪），Peak强度越强，FWHM越窄，表示有较佳的QW。
3、Hall：霍尔测试仪，利用霍尔效应测量载流子（对n-GaN载流子为电子，对p-GaN,载流子为空穴）迁移率（mobility）以及Sheet Resistance，分析时同结构若有相同的掺杂（Doping），若是量测的迁移率mobility较小，可以推测此结构有较多的缺陷（Defects）。
4、SEM（Scanning Electron Microscopy）：扫描式电子显微镜，测量刻蚀深度、及刻蚀截面状况。
5、Microscope：显微镜6、Differential Microscopy（Nikon-OPTI PHOT）：晶相（金相）显微镜，用morphology）。
7、EDS EDS之仪器构造主要是由一个硅(锂)固态侦测器为核心，它是由硅单晶参杂锂原子而成的。
8、：金属有机化学汽相9、TEM10、SIMS：二次离子质谱仪，测量每层的掺杂状况，可测量P-GaN以及N-GaN的掺杂状况，以及掺杂载子的浓度以及扩散距离等测量。
半导体照明术语对照表
发光二
极管
序 号
大陆术 语
英文
定义
台湾地 区 术语
1-0
5
固态照
明
solid state lighti ng
采用固体发光材料，如 发光二极管（LED、场 致发光（EL）、有机发 光（OLED等作为光源 的照明方式。
采用LED作光源，为被 动显示提供光源的LED
LED背
光源
序 号
大陆术 语
英文
定义
台湾地 区
术语
器件或模块。
五、封装
5-0
1
支架； 框架
leadframe
提供引线端子和芯片焊 接区域的一个或一组零 件。
支架
5-0
2
点胶
coat
在LED支架的相应位置 点上银胶或绝缘胶。
点胶
5-0
3
装架
die attachme n t (die bond)
LED模 块
1-1
2
LED组件
LED discrete n ess
由LED或LED模块和电 子兀器件组合在一起， 具有一定功能并可维修 或拆卸的组合单兀。
LED元
组件
1-1
3
内量子
效率
inner qua ntum efficie nc y
有源区产生的光子数与 所注入有源区的电子-空穴对数之比。
内部量 子效率
磊芯片
1-0
9
发光二 极管芯 片
light-emi tting diode chip
具有PN结结构、有独立 正负电极、加电后可辐 射发光的分立半导体芯 片。
半导体制造技术地一些名词含义!
晶圆（Wafer）晶圆（Wafer）的生产由砂即（二氧化硅）开始，经由电弧炉的提炼还原成冶炼级的硅，再经由盐酸氯化，产生三氯化硅，经蒸馏纯化后，透过慢速分解过程，制成棒状或粒状的「多晶硅」。
一般晶圆制造厂，将多晶硅融解后，再利用硅晶种慢慢拉出单晶硅晶棒。
一支85公分长，重76.6公斤的8吋硅晶棒，约需2天半时间长成。
经研磨、拋光、切片后，即成半导体之原料晶圆片。
光学显影光学显影是在光阻上经过曝光和显影的程序，把光罩上的图形转换到光阻下面的薄膜层或硅晶上。
光学显影主要包含了光阻涂布、烘烤、光罩对准、曝光和显影等程序。
小尺寸之显像分辨率，更在 IC 制程的进步上，扮演着最关键的角色。
由于光学上的需要，此段制程之照明采用偏黄色的可见光。
因此俗称此区为黄光区。
干式蚀刻技术在半导体的制程中，蚀刻被用来将某种材质自晶圆表面上移除。
干式蚀刻（又称为电浆蚀刻）是目前最常用的蚀刻方式，其以气体作为主要的蚀刻媒介，并藉由电浆能量来驱动反应。
电浆对蚀刻制程有物理性与化学性两方面的影响。
首先，电浆会将蚀刻气体分子分解，产生能够快速蚀去材料的高活性分子。
此外，电浆也会把这些化学成份离子化，使其带有电荷。
晶圆系置于带负电的阴极之上，因此当带正电荷的离子被阴极吸引并加速向阴极方向前进时，会以垂直角度撞击到晶圆表面。
芯片制造商即是运用此特性来获得绝佳的垂直蚀刻，而后者也是干式蚀刻的重要角色。
基本上，随着所欲去除的材质与所使用的蚀刻化学物质之不同，蚀刻由下列两种模式单独或混会进行：1. 电浆内部所产生的活性反应离子与自由基在撞击晶圆表面后，将与某特定成份之表面材质起化学反应而使之气化。
如此即可将表面材质移出晶圆表面，并透过抽气动作将其排出。
2. 电浆离子可因加速而具有足够的动能来扯断薄膜的化学键，进而将晶圆表面材质分子一个个的打击或溅击（sputtering）出来。
化学气相沉积技术化学气相沉积是制造微电子组件时，被用来沉积出某种薄膜(film)的技术，所沉积出的薄膜可能是介电材料(绝缘体)(dielectrics)、导体、或半导体。

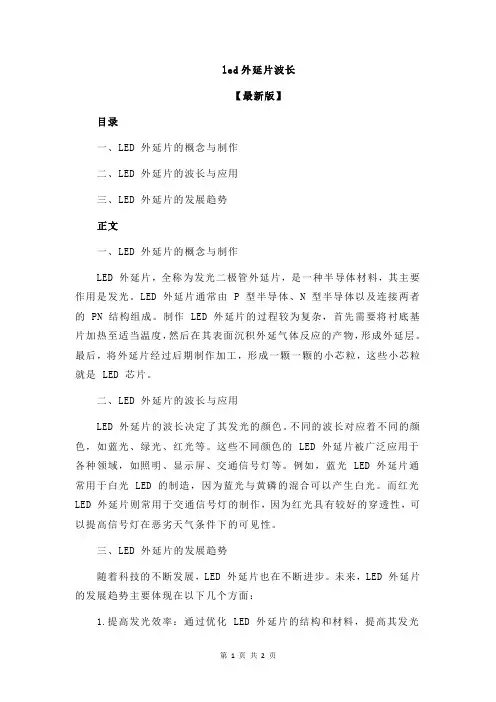

led外延片波长

led外延片波长【最新版】目录一、LED 外延片的概念与制作二、LED 外延片的波长与应用三、LED 外延片的发展趋势正文一、LED 外延片的概念与制作LED 外延片，全称为发光二极管外延片，是一种半导体材料，其主要作用是发光。
LED 外延片通常由 P 型半导体、N 型半导体以及连接两者的 PN 结构组成。
制作 LED 外延片的过程较为复杂，首先需要将衬底基片加热至适当温度，然后在其表面沉积外延气体反应的产物，形成外延层。
最后，将外延片经过后期制作加工，形成一颗一颗的小芯粒，这些小芯粒就是 LED 芯片。
二、LED 外延片的波长与应用LED 外延片的波长决定了其发光的颜色。
不同的波长对应着不同的颜色，如蓝光、绿光、红光等。
这些不同颜色的 LED 外延片被广泛应用于各种领域，如照明、显示屏、交通信号灯等。
例如，蓝光 LED 外延片通常用于白光 LED 的制造，因为蓝光与黄磷的混合可以产生白光。
而红光LED 外延片则常用于交通信号灯的制作，因为红光具有较好的穿透性，可以提高信号灯在恶劣天气条件下的可见性。
三、LED 外延片的发展趋势随着科技的不断发展，LED 外延片也在不断进步。
未来，LED 外延片的发展趋势主要体现在以下几个方面：1.提高发光效率：通过优化 LED 外延片的结构和材料，提高其发光效率，从而实现更高效的照明和显示效果。
2.提高发光稳定性：通过改进 LED 外延片的制作工艺，提高其发光稳定性，保证其在长期使用过程中不会出现明显的光衰减现象。
3.拓展应用领域：随着 LED 技术的不断发展，LED 外延片的应用领域将不断拓展，如医疗、农业、通信等。
4.实现全光谱发光：通过研制不同波长的 LED 外延片，实现全光谱发光，从而为人们提供更为舒适的照明环境。
总之，LED 外延片作为半导体照明产业的基石，其发展前景十分广阔。
