串口接收、发送数据OK
STM32CubeMx——串口使用DMA收发数据
STM32CubeMx——串⼝使⽤DMA收发数据⽤到的是DMA发送数据,DMA接收,在中断回调⾥发送出去。
⼀.代码⽣成1.按以前的⽅法设置好时钟和调试⽅式,这⾥就不多说了。

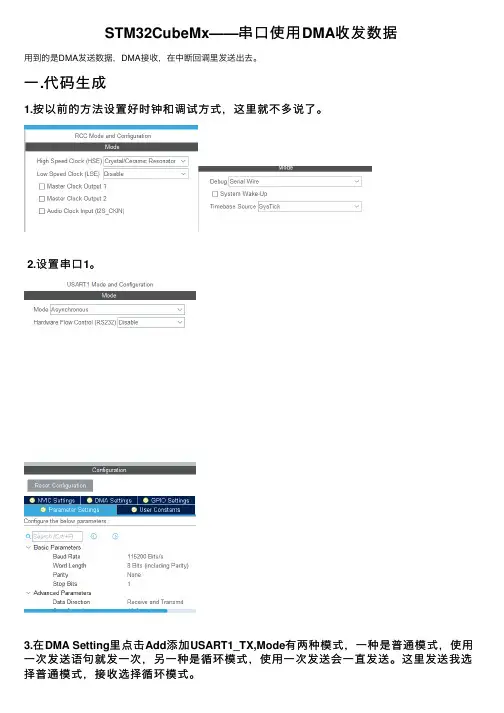

2.设置串⼝1。
3.在DMA Setting⾥点击Add添加USART1_TX,Mode有两种模式,⼀种是普通模式,使⽤⼀次发送语句就发⼀次,另⼀种是循环模式,使⽤⼀次发送会⼀直发送。
这⾥发送我选择普通模式,接收选择循环模式。
4.在中断设置⾥打开串⼝1的中断。
5.时钟和⽂件路径等设置好,然后点⽣成代码。
⼆.代码编写1.先定义发送和接收的数组。
/* USER CODE BEGIN 0 */uint8_t aRxBuffer[1];uint8_t aTxBuffer[]="ok";/* USER CODE END 0 */2.打开串⼝DMA的发送使能,while循环可以放⼀些LED的闪烁。
/* USER CODE BEGIN 2 */HAL_UART_Receive_DMA(&huart1,aRxBuffer,1);HAL_UART_Transmit_DMA(&huart1,aTxBuffer,sizeof(aTxBuffer));/* USER CODE END 2 */3.最后加上⼀个串⼝接收函数的回调函数,把接收到的数据再发出去。
/* USER CODE BEGIN 4 */void HAL_UART_RxCpltCallback(UART_HandleTypeDef *UartHandle){HAL_UART_Transmit(&huart1,aRxBuffer,1,0);}/* USER CODE END 4 */现象:上电之后,电脑的串⼝会收到“OK”,然后从电脑发送给芯⽚任意字符,芯⽚再发回来。
总结:使⽤DMA做发送处理,接收数据后⽤串⼝发出去。
为什么接收到数据后不⽤HAL_UART_Transmit_DMA发送出去呢?使⽤这个发现丢包情况,因为这⾥只是测试DMA接收数据情况,接收到之后⼀般是作运算处理的,所以⽤⼀般串⼝发送验证接收的数据正确。
