地质建模软件介绍

合集下载

leapfrog geo geological modelling basics 地质建模基础课程

leapfrog geo geological modelling basics 地质建模基础课程

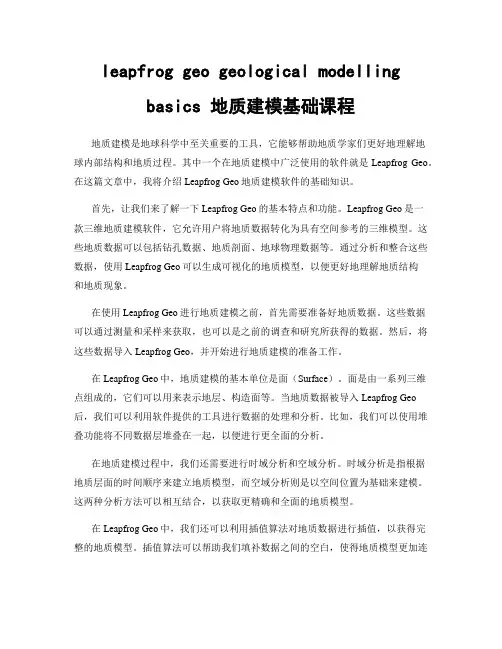

leapfrog geo geological modellingbasics 地质建模基础课程地质建模是地球科学中至关重要的工具,它能够帮助地质学家们更好地理解地球内部结构和地质过程。

其中一个在地质建模中广泛使用的软件就是Leapfrog Geo。

在这篇文章中,我将介绍Leapfrog Geo地质建模软件的基础知识。

首先,让我们来了解一下Leapfrog Geo的基本特点和功能。

Leapfrog Geo是一款三维地质建模软件,它允许用户将地质数据转化为具有空间参考的三维模型。

这些地质数据可以包括钻孔数据、地质剖面、地球物理数据等。

通过分析和整合这些数据,使用Leapfrog Geo可以生成可视化的地质模型,以便更好地理解地质结构和地质现象。

在使用Leapfrog Geo进行地质建模之前,首先需要准备好地质数据。

这些数据可以通过测量和采样来获取,也可以是之前的调查和研究所获得的数据。

然后,将这些数据导入Leapfrog Geo,并开始进行地质建模的准备工作。

在Leapfrog Geo中,地质建模的基本单位是面(Surface)。

面是由一系列三维点组成的,它们可以用来表示地层、构造面等。

当地质数据被导入Leapfrog Geo后,我们可以利用软件提供的工具进行数据的处理和分析。

比如,我们可以使用堆叠功能将不同数据层堆叠在一起,以便进行更全面的分析。

在地质建模过程中,我们还需要进行时域分析和空域分析。

时域分析是指根据地质层面的时间顺序来建立地质模型,而空域分析则是以空间位置为基础来建模。

这两种分析方法可以相互结合,以获取更精确和全面的地质模型。

在Leapfrog Geo中,我们还可以利用插值算法对地质数据进行插值,以获得完整的地质模型。

插值算法可以帮助我们填补数据之间的空白,使得地质模型更加连续和精确。

此外,Leapfrog Geo还提供了模型验证的功能,以帮助用户检查模型的准确性和合理性。

除了以上的基础功能,Leapfrog Geo还具有一些高级功能和扩展模块。

Petrel三维地质建模应用技术探讨

Petrel三维地质建模应用技术探讨

模型构建成果
模型可视化
通过petrel软件的可视化功能, 将构建的三维地质模型进行可视 化展示,方便对模型的理解和分
析。
模型评估与优化
对构建的模型进行评估和优化, 包括模型的准确性、可靠性和实 用性等方面,确保模型能够满足
实际应用的需求。
模型应用与拓展
将构建的三维地质模型应用于实 际的地质勘探和油气开发中,并 根据实际应用情况对模型进行拓 展和完善,不断提高模型的精度
矿产资源开发领域应用
总结词 详细描述
总结词 详细描述
提高资源利用效率
通过建立三维地质模型,能够更准确地预测矿产资源的分布和 储量,优化采矿方案,提高资源利用效率。
降低采矿成本
利用三维地质模型,可以减少采矿过程中的浪费和损失,降低 采矿成本,同时提高采矿作业的安全性和稳定性。
05
CATALOGUE
它主要用于油气勘探和开发领域,提 供从数据导入、模型建立、模拟分析 到结果展示的一体化解决方案。
petrel软件特点
高度集成
高效建模
Petrel软件集成了多个模块,包括数据导入 、模型建立、模拟分析和可视化等,方便 用户进行一站式操作。
Petrel软件支持多种建模方法,包括实体建 模和体素建模,能够快速构建复杂的地质 模型。
可视化
提供丰富的可视化工具,方便 对模型进行评估和优化。
扩展性
支持与其他专业软件进行集成 ,可扩展性较强。
03
CATALOGUE
petrel三维地质模型构建实践
模型构建准备
数据收集
确定模型范围和网格尺寸
收集所有相关的地质数据,包括地震 勘探数据、钻孔数据、测井数据等, 确保数据的准确性和完整性。

surpac自学指南

surpac自学指南

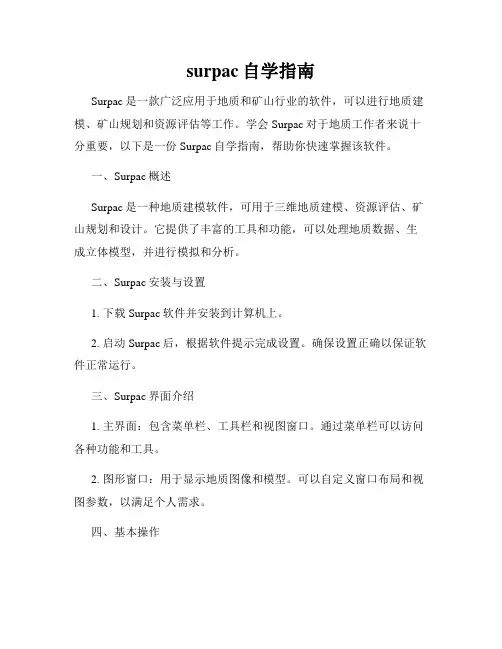

surpac自学指南Surpac是一款广泛应用于地质和矿山行业的软件,可以进行地质建模、矿山规划和资源评估等工作。

学会Surpac对于地质工作者来说十分重要,以下是一份Surpac自学指南,帮助你快速掌握该软件。

一、Surpac概述Surpac是一种地质建模软件,可用于三维地质建模、资源评估、矿山规划和设计。

它提供了丰富的工具和功能,可以处理地质数据、生成立体模型,并进行模拟和分析。

二、Surpac安装与设置1. 下载Surpac软件并安装到计算机上。

2. 启动Surpac后,根据软件提示完成设置。

确保设置正确以保证软件正常运行。

三、Surpac界面介绍1. 主界面:包含菜单栏、工具栏和视图窗口。

通过菜单栏可以访问各种功能和工具。

2. 图形窗口:用于显示地质图像和模型。

可以自定义窗口布局和视图参数,以满足个人需求。

四、基本操作1. 创立新项目:点击“文件”->“新建项目”,输入项目名称和参数,并选择地质数据文件进行导入。

2. 导入地质数据:点击“导入”->“导入地质数据”,选择导入的数据类型和文件,按照提示导入数据。

3. 创建模型:点击“模型”->“创建模型”,选择合适的模型类型和参数,生成地质模型。

4. 编辑模型:点击“模型”->“编辑模型”,对已生成的地质模型进行编辑和修改。

5. 数据分析:点击“分析”->“数据分析”,对地质数据进行统计和分析,生成相应的报告和图表。

五、高级功能1. 地质建模:使用Surpac的地质建模工具,可将地质数据转化为三维模型,并进行可视化展示和分析。

2. 资源评估:Surpac提供了丰富的资源评估工具,可根据地质模型和采样数据进行资源量估计和等级划分。

3. 矿山规划:基于地质模型和资源估计结果,Surpac可以进行矿山规划和设计。

通过优化参数,实现最佳的矿山开采方案。

4. 数据导出:Surpac支持将数据导出为各种格式,如CAD和GIS 等,方便与其他软件进行数据交换和共享。

FLAC3D简述与使用步骤

FLAC3D简述与使用步骤

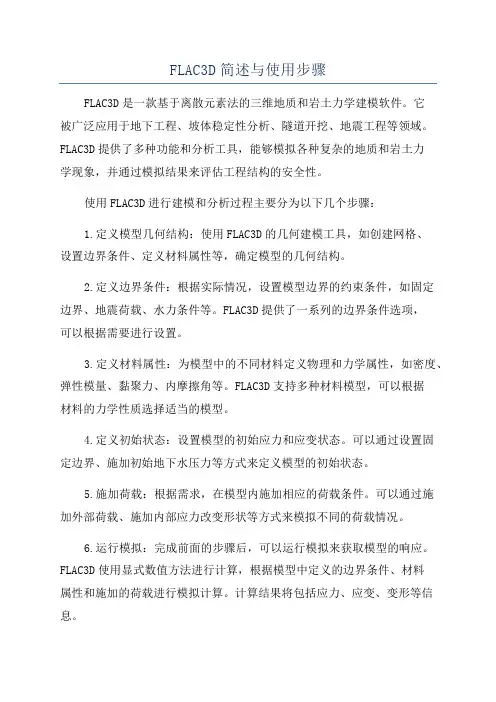

FLAC3D简述与使用步骤FLAC3D是一款基于离散元素法的三维地质和岩土力学建模软件。

它被广泛应用于地下工程、坡体稳定性分析、隧道开挖、地震工程等领域。

FLAC3D提供了多种功能和分析工具,能够模拟各种复杂的地质和岩土力学现象,并通过模拟结果来评估工程结构的安全性。

使用FLAC3D进行建模和分析过程主要分为以下几个步骤:1.定义模型几何结构:使用FLAC3D的几何建模工具,如创建网格、设置边界条件、定义材料属性等,确定模型的几何结构。

2.定义边界条件:根据实际情况,设置模型边界的约束条件,如固定边界、地震荷载、水力条件等。

FLAC3D提供了一系列的边界条件选项,可以根据需要进行设置。

3.定义材料属性:为模型中的不同材料定义物理和力学属性,如密度、弹性模量、黏聚力、内摩擦角等。

FLAC3D支持多种材料模型,可以根据材料的力学性质选择适当的模型。

4.定义初始状态:设置模型的初始应力和应变状态。

可以通过设置固定边界、施加初始地下水压力等方式来定义模型的初始状态。

5.施加荷载:根据需求,在模型内施加相应的荷载条件。

可以通过施加外部荷载、施加内部应力改变形状等方式来模拟不同的荷载情况。

6.运行模拟:完成前面的步骤后,可以运行模拟来获取模型的响应。

FLAC3D使用显式数值方法进行计算,根据模型中定义的边界条件、材料属性和施加的荷载进行模拟计算。

计算结果将包括应力、应变、变形等信息。

7.分析结果:对模拟结果进行分析和评估。

FLAC3D提供了各种可视化工具,如三维模型图、应力云图、应变云图等,可以直观地了解模型的响应状况,并进行进一步的分析。

8.优化模型:根据分析结果,可以对模型进行调整和优化,来改善工程结构的安全性和稳定性。

可以调整材料属性、边界条件以及荷载条件等,重新运行模拟,直到满足设计和安全要求为止。

总结:FLAC3D作为一款强大的三维地质和岩土力学建模软件,可以模拟各种复杂的地质和岩土力学现象,并通过模拟结果来评估工程结构的安全性。

实用地质统计学——sgems用户手册

实用地质统计学——sgems用户手册

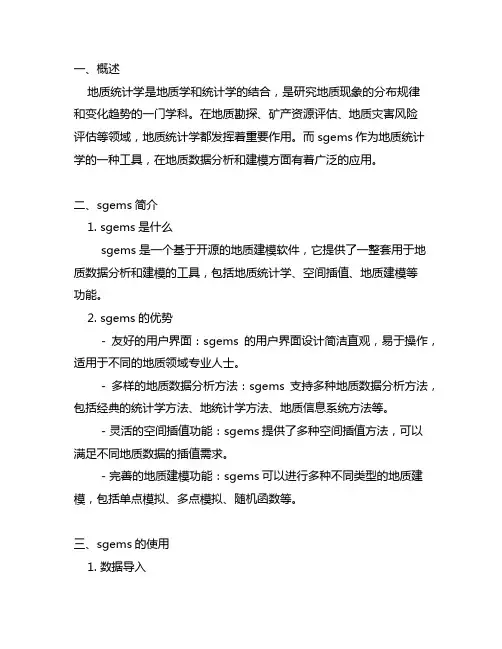

一、概述地质统计学是地质学和统计学的结合,是研究地质现象的分布规律和变化趋势的一门学科。

在地质勘探、矿产资源评估、地质灾害风险评估等领域,地质统计学都发挥着重要作用。

而sgems作为地质统计学的一种工具,在地质数据分析和建模方面有着广泛的应用。

二、sgems简介1. sgems是什么sgems是一个基于开源的地质建模软件,它提供了一整套用于地质数据分析和建模的工具,包括地质统计学、空间插值、地质建模等功能。

2. sgems的优势- 友好的用户界面:sgems的用户界面设计简洁直观,易于操作,适用于不同的地质领域专业人士。

- 多样的地质数据分析方法:sgems支持多种地质数据分析方法,包括经典的统计学方法、地统计学方法、地质信息系统方法等。

- 灵活的空间插值功能:sgems提供了多种空间插值方法,可以满足不同地质数据的插值需求。

- 完善的地质建模功能:sgems可以进行多种不同类型的地质建模,包括单点模拟、多点模拟、随机函数等。

三、sgems的使用1. 数据导入在使用sgems进行地质数据分析和建模之前,首先需要将地质数据导入sgems评台中。

sgems支持多种数据格式的导入,包括csv、xls、txt等常见格式,并且可以自定义数据的格式和结构。

2. 数据预处理在导入数据后,需要对数据进行预处理,包括数据的筛选、清洗、转换等。

sgems提供了丰富的数据预处理功能,方便用户对数据进行加工处理。

3. 地质数据分析sgems支持多种地质数据分析方法,包括变异函数分析、克里金插值、地统计学分析等。

用户可以根据数据的特点选择合适的数据分析方法进行分析。

4. 地质建模在地质数据分析完成后,可以使用sgems进行地质建模。

sgems提供了多种地质建模方法,包括单点模拟、多点模拟、随机函数等,用户可以根据需要选择合适的地质建模方法进行建模。

四、sgems的应用案例1. 矿产资源评估sgems在矿产资源评估中有着广泛的应用。

理正三维地质建模系统(LZGeo3D)简介1208

理正三维地质建模系统(LZGeo3D)简介1208

理正三维地质建模系统(LZGeo3D)简介理正三维地质建模系统(LZGeo3D)是北京理正软件设计研究院最新研发的新一代三维地质建模系统,可直接读入“理正勘察CAD”的数据,自动生成三维地质模型。

1. 工程地质三维建模图三维钻孔图图三维连层图钻孔与岩层关系图三维地质模型图包含地表信息的三维模型图包含地表影像的三维模型图用图例表示的三维模型图用材质纹理表示的三维模型2. 三维模型编辑曲面化后的三维模型图三维断层图三维地质体编辑图标尺及图例图三维模型导出到AutoCAD图AutoCAD中三维模型渲染3. 三维地质信息查询及计算图 三维含水量分布图 岩层方量统计图 地层信息实时查询图 地层剥层4. 工程地质体的三维剖切图图 地质体竖切图 竖切后的三维实体图 地质体平切图 平切后的三维实体图 地质体斜切图 斜切剖面图图 模拟管道开挖图 模拟隧洞开挖图 模拟基坑开挖图 模拟探井开挖5. 三维工程应用图 外部管道实体导入图 外部管道实体剖切图 通过剖面查看图 挖出实体的土方量计算图 复杂实体的剖切图 复杂实体剖切后的实体断面图 复杂实体剖切后的实体断面图 挖出复杂实体土方量的计算6. 三维工程地质勘察图 绘制任意剖面图 自动生成的任意地质剖面图图地质剖面图平切图图自动生成的地表等高线图液化分区图理正三维地质建模系统(LZGeo3D)是一种全新的面向工程的三维地质建模方法,系统以钻孔数据、地形数据为基础,融合地质结构等信息,构建面向工程应用的三维地质模型。

该模型可进行任意方向、任意形状的剖切,并可直接生成符合工程勘察要求的剖面图。

系统实现了三维地质建模与工程勘察的有机结合,在工程勘察和岩土工程等领域具有广泛的应用前景。

理正三维地质建模系统(LZGeo3D)也可根据用户需要定制专业分析功能,满足用户的个性化应用需求。

价格:36000元。

[三维地质建模] CTech 简介

[三维地质建模] CTech 简介

CTech地质三维建模软件1. 系统简介CTech软件是可以在PC上运行适用于地球科学领域的高级建模和可视化分析工具,它可以满足地质学家、地质化学家、环境学家、探矿工程师、海洋学家以及考古学家等多方面的需求。

CTech提供真三维的体数据建模、分析以及可视化工具。

随着产品的不断丰富,我们的技术可以适用于各个可视化方面的应用。

我们功能强大的工具可以大大降低您的工程成本,提高工作效率。

1.1.EVS for ArcViewEVS for ArcView 是C Tech最早推出的产品,它可以将三维应用和分析与ESRI's ArcView® GIS 、ArcGIS进行无缝集成,成为该领域中突破性的进步。

EVS for ArcView是最容易使用的真三维分析和可视化系统,他可以和ArcGIS集成,也可作为单独应用使用。

主要特征:★钻井数据和采样点数据的置入处理分析;★绘制体数据和等值线数据;★利用专家系统对参数进行评价,使2D和3D的kriging算法达到最优;★具备通过对浓度、矿物质、污染等属性分色显示;★地层的三维可视能力;★综合了对于土壤、地下水污染和含有金属岩石的体积或土石方计算的能力。

1.2.EVS Standard(EVS标准版)EVS Standard 是C Tech的主线产品,是一套完整的可视化分析系统。

EVS-Standard 包含EVS for ArcView所有功能,同时,还增加建模工具、针对地质学和环境科学的分析模块。

EVS 采用模块化设计,可以通过模块的组合完成复杂的建模、计算、分析到显示的全部过程。

增加特征:★有限差和有限元素栅格模型的产生;★3D 栅栏图的生成;★多种分析物同时进行分析的能力;★可以从任意角度任意方向进行切片的切割,同时增加了对MODFLOW, MT3D and CFEST等进行预处理和后处理能力。

1.3.EVS PRO(EVS专业版)EVS PRO 是C Tech家族中最受欢迎的产品。

储层建模软件JewelSuite 地质建模软件 随机建模软件

储层建模软件JewelSuite  地质建模软件 随机建模软件
速度模型法、函数法、常速度法 由钻井分层与时间网格数据生成速度场; 由带层速度属性的时间网格生成数据速度场; 对 2D、3D 速度进行插值运算 对几乎所有时间域的目标数据进行时深转换。
地震解释
速度模型 地质解释
井相关处理: • 地层划分,并带动相数据 • 判别井上的断层 • 不整合面、侵入带 • 流体边界
阻力法进行粗化。
网格细化
由网格属性创建井曲线
把数模得到的结果,如压力、饱和度等参数经过网格细化后 同时显示在地质模型或地震剖面上,便于对比分析。充分利用该 功能可以开阔数模专业人员在历史拟合中修改参数的思路,能直 观地将数模结果与地震、地质资料进行对比,改变以往只在数模 网格上进行参数修改,使参数修改在更多学科的指导下变得更有 依据,这也使数模结果更加真实、更有说服力。
盐丘和火成岩侵入模型
生成储层模型的三维网格,并在三维状态 下对其进行编辑
网格反映地层沉积状态:顺层,上超,下 超,顶超等等
可根据需要生成沿断层光滑网格,或阶梯 状网格(用于数模)
油藏三维模型网格工作流程 任意网格方向 地层剥蚀和厚度控制 网格快速局部细化及更新 编辑: 地层单元边界 断层编辑 局部网格加密 快速网格更新 网格正交,且网格单元不变形 垂向阶梯状断层和 Y 形断层
16 种模拟及插值算法:
• 顺序高斯模拟; • 协同高斯模拟; • 基于目标的相模拟; •顺序指示模拟 ; • 普通克里金; • 协同克里金; • 距离权重; • 最临近域插;
• 常量分布模拟; • 一致性模拟分布; • 正态分布模拟; • 曲线正态分布模拟; • 三角剖分分布模拟; • 直方图分布模拟; • 基于岩性的属性充填; •滤波器:6 点滤波。

GOCAD功能简介及应用实例

GOCAD功能简介及应用实例

GOCAD软件简介Gocad地质建模软件是国际上公认的主流建模软件,在众多油公司和服务公司得到了广泛的应用,包括Exxon、Mobile,Chevron、Texaco、BP、Halliburton,Schlumberger等世界著名的油公司和服务公司。

Gocad是以工作流程为核心的新一代地质建模软件,达到了半智能化建模的世界最高水平,具有功能强,界面友好,易学易用,并能在几乎所有硬件平台上(Sun, SGI, PC-Linux, PC-Windows)运行的特点。

Gocad研究思想是1988年法国Nancy大学的J.L. Mallet教授提出的,目的是要开发一种新的地质建模软件,以适应地质、地球物理和油藏工程的需要,为多学科的综合研究提供技术支撑。

在Gocad软件研发中除采用J.L. Mallet 教授提出的离散光滑插值技术(DSI), 还采用了适应能力很强的三角剖分和四面体剖分技术,并独立地开发了软件中的地质统计学部分。

自1990年软件诞生后,得到了国外的许多油公司和地球物理公司的支持,取得了飞速的发展。

从最初的简单构造建模,发展到今天复杂构造建模、复杂三维模型网格生成、储层岩石物理属性模型、岩相模型等,以Gocad为代表的先进地质建模软件大大提高了地质建模的效率和精度,可以满足对复杂地质区域的建模要求。

Gocad建模思想是建立在工作流程之上的,是以地质建模的内在规律和程序为基本框架,为地质师和油藏工程师提供充分的发挥想象力的空间,使人的地质思想得以准确的融合到地质建模过程中,使整个建模过程始终以地质为本。

Gocad构造建模能处理任何复杂的构造模型,并能方便地对三维构造模型和三地质网格模型进行编辑及更新,使用Gocad软件用户能方便地对油藏进行动态跟踪。

Gocad基于流程的属性体建模方法包含几十种地质统计算法,功能强大,使用灵活,并能方便地引入约束条件,将地质家和油藏工程师的认识、大量油藏信息引入到属性体建模中,此外 Gocad建模的许多模块是EDS公司与Chevron、Texaco等油公司联合研发,因此具有很高的实用性。

geovia surpac 2021 使用手册

geovia surpac 2021 使用手册

Geovia Surpac 2021 使用手册第一部分:介绍1. 什么是Geovia Surpac 2021?Geovia Surpac 2021是一款专业的地质建模和矿业设计软件,由达索系统公司开发。

它为矿业工程师、地质学家和矿产资源管理人员提供了强大的工具,帮助他们进行地质建模、资源评估、矿山设计等工作。

2. Surpac 2021 的特点- 强大的地质建模功能,支持多种地质数据的导入和分析。

- 高度定制的矿山设计工具,可根据不同矿山类型进行灵活设计。

- 丰富的资源评估功能,支持不同资源类型的量化评估和预测。

第二部分:安装与基本操作3. 安装Geovia Surpac 2021- 下载安装程序并运行安装向导。

- 按照提示选择安装路径和组件,完成安装。

4. 启动与界面介绍- 双击桌面图标或通过开始菜单打开Surpac 2021。

- 界面主要分为工作区、工具栏、菜单栏和属性面板。

5. 新建项目与导入数据- 在“文件”菜单选择“新建项目”。

- 通过“导入”功能将地质、水文、地理等数据导入项目中。

第三部分:地质建模与分析6. 创建地质模型- 在“地质建模”工具栏选择“新建地质模型”。

- 提供各种绘制地层、断层等地质结构的工具。

7. 地质数据分析- 利用Surpac 2021的分析功能,进行地层特征、矿物分布等地质特征的分析。

第四部分:矿山设计与规划8. 矿山设计- 使用Surpac 2021的矿山设计功能,对矿山进行开采方案设计。

- 支持不同开采方式、采矿设备的模拟与评估。

9. 矿山规划- 在设计完毕后,进行矿山资源调查、环境评估等规划工作。

第五部分:资源评估与管理10. 资源评估- 利用Surpac 2021的资源评估模块,对矿产资源进行量化评估和预测。

11. 资源管理- 对评估后的资源进行管理,包括储量管理、开采计划制定等。

第六部分:高级功能与扩展12. 定制工作流程- Surpac 2021支持定制工作流程,根据实际需要对软件功能进行扩展和定制。

petrel构造建模内容

petrel构造建模内容

petrel构造建模内容
Petrel是一种地质建模软件,用于构建地质模型和进行油田开发规划。

它提供了一套强大的工具和功能,可以帮助地质学家和工程师对地质数据进行分析、处理和建模。

Petrel的构造建模功能主要用于描述和模拟地壳构造特征,如断层、褶皱、岩层倾角等。

以下是Petrel中常用的构造建模内容:
1. 地震解释:Petrel可以导入地震数据,并提供强大的地震解释工具,用于解释和提取地震剖面中的构造信息。

2. 点数据建模:通过在地震剖面或地质剖面上标记构造点,Petrel可以根据这些点数据自动生成构造线或曲面。

3. 构造线建模:Petrel提供了多种构造线建模工具,可以根据已有的地质数据,如地震剖面、钻孔数据、断层解释等,绘制构造线。

4. 构造曲面建模:基于构造线或其他数据,Petrel可以生成3D 构造曲面,用于表示地质体的形状和位置。

5. 构造模拟:Petrel还提供了构造模拟工具,可以根据已有的构造数据,模拟地质历史过程,预测地质体的变化和演化。

6. 构造属性建模:通过分析构造数据,Petrel可以计算和生成一些与构造特征相关的属性,如断层面的倾角、沉降曲线等。

7. 构造剖面绘制:Petrel可以绘制构造剖面图,展示地壳构造特征在垂直方向上的分布和变化。

以上是Petrel中常见的构造建模内容,它们可以帮助地质学家和工程师更准确地理解和描述地质体的构造特征,为油田开发和资源
评估提供重要依据。

GPTModel

GPTModel

GPTModel油藏地质建模软件------让地质建模更简单GPTModel是集油藏三维地质建模与水平井设计和随钻跟踪分析于一体的综合软件,以三维地质建模为核心,在地质模型的基础上实现了水平井地质设计与随钻跟踪等应用。

地质建模过程可直接利用GPTLog和GPTMap软件提供的单井、多井和层面研究成果,集成了构造建模、相建模、储层参数建模、储量计算、模型粗化等功能。

可以通过平面、剖面和三维多视图环境,进行水平井轨迹设计;并在水平井钻进过程中实时获取随钻测井、录井、钻井数据,进行远程监控、实时解释和模型更新,实现实时地质导向。

软件简化了地质建模的操作过程,以“快速建模”为目标,力求推动地质建模在油田生产现场的普及;同时,强大的水平井研究功能,满足了当前油田推广水平井开发方式的要求。

GPTModel主要功能■ 数据管理■ 模型管理■ 断层建模■ 构造建模■ 相建模■ 属性建模■ 储量计算■ 模型粗化■ 水平井设计■ 随钻数据传输■ 随钻监测■ 随钻解释GPTModel主要特点相控属性建模相控建模技术把地质规律特别是沉积相研究成果融入建模过程,利用沉积相带的控制进行储层参数插值或模拟,使得属性分布更符合沉积规律,更能真实的反映地下地质情况。

角点网格构造建模采用国际上主流建模软件广泛使用的角点网格描述三维地质体,既能很好的描述复杂的地层层序和断裂系统,又具有矩形网格简单快速的特点,还能适用于通用的地质统计学算法。

确定建模与随机建模相结合确定性插值方法多样,充分考虑地质家的经验和各种约束条件,使建模结果更精确,也避免了在多个模拟结果间选择的问题。

同时,也提供了基于GSlib地质统计学库的大量随机模拟算法,用于不确定性研究。

多视图水平井交互设计在平面、剖面和三维多个视图中交互设计,基于地质模型中的目标优选进行靶点和井轨迹设计,软件自动拟合出最优的水平井轨迹。

水平井随钻多信息监测可利用远程数据传输技术实时获取现场数据,将钻井过程中的不同系统的钻井、测井、录井数据进行解析,采用图形化界面显示动态的电测曲线、测斜数据、工具面、气测、钻井参数信息,实现水平井钻井的远程监控。

insight earth软件的用法

insight earth软件的用法

insight earth软件的用法Insight Earth是一款用于地球物理解释和地质建模的软件。

它提供了一整套工具和功能,帮助地球科学家分析和解释地球的内部结构、岩石性质和地质历史。

以下是关于Insight Earth软件的准确用法以及适当的拓展:1.地球物理解释:Insight Earth软件可以用于地震数据解释、地磁数据解释以及重力和磁力数据解释,从而帮助地球科学家了解地壳和地幔的结构及性质。

用户可以将地球物理数据导入软件中,使用不同的算法和模型进行数据处理和解释。

2.地质建模:Insight Earth软件提供了一套丰富的工具和算法,用于地质建模和可视化。

用户可以根据地质观测数据、地质剖面和钻探数据创建三维地质模型,以展示地层分布、构造特征和岩石性质。

这样的地质模型可以帮助理解地质演化过程、沉积环境以及资源勘探等。

3.数据处理和可视化:Insight Earth提供了强大的数据处理和可视化功能,用户可以在软件中对地球物理数据进行滤波、拟合、插值等操作,并生成地球物理图像、剖面图和三维地形图等可视化结果。

这些结果有助于直观地展示地质和地球物理数据,并提供更深入的理解。

4.多学科集成:Insight Earth软件支持地球物理、地质和地球化学数据的集成分析。

用户可以将不同数据源的观测结果导入软件中,结合不同的解释方法和模型进行综合分析。

这种多学科集成分析有助于形成全面的地球科学认识,提供更准确的结果和预测。

除了以上几点,Insight Earth软件还提供了灵活的模块化架构,可以根据用户的需求进行定制和扩展。

它支持多种数据格式的导入和导出,可以与其他地球科学软件实现数据交互和共享。

此外,Insight Earth还提供文档和教程,帮助用户快速掌握软件的使用方法和最佳实践。

总之,Insight Earth是一款功能丰富、易于使用的地球物理解释和地质建模软件,为地球科学研究和勘探提供了强有力的支持。

evs地质建模步骤

evs地质建模步骤

evs地质建模步骤
EVs地质建模是指利用地质数据和软件工具进行地质模型的构建和分析。

下面是一般的EVs地质建模步骤:
1. 数据准备:收集并整理相关的地质数据,例如地质岩性、地层厚度、构造信息、钻探数据等。

对数据进行质量检查和修复。

2. 数据导入:将地质数据导入到建模软件中,通常使用标准的地质数据格式(如LAS文件)
或者软件特定的文件格式。

3. 地质建模区域定义:选择建模范围,并定义建模网格的尺寸和分辨率。

4. 数据插值:通过插值方法将离散的地质数据点插值到整个建模区域中的每个网格单元,以获
得连续的地质属性数据。

5. 地质属性建模:根据地质数据和插值结果,使用不同的建模方法(如概率方法、统计方法、
物理模拟等)构建出地质属性模型,如岩性、厚度、泥沙含量等。

6. 结构建模:根据构造数据和地质历史等信息,建立地质构造模型,包括断层和褶皱等地质结构。

7. 地质模型验证:对建模结果进行验证,通过与实际地质数据对比,进行模型的修正和调整。

8. 地质模型解释与分析:根据建模结果,进行地质模型的解释和分析,获得对地质过程的认识和理解。

9. 模型应用:根据地质模型,可以进行油气资源评估、矿产资源预测、地质灾害预警等应用。

以上步骤只是一般性的地质建模步骤,实际的地质建模过程可能因不同的应用目标和软件工具
而有所差异。

Gocad地质建模软件介绍

Gocad地质建模软件介绍

Gocad是以工作流程为核心的新一代地质建模软件,达到了半智能化建模的世界最高水平,具有功能强,界面友好,易学易用,并能在几乎所有硬件平台上(Sun, SGI, PC-Linux, PC-Windows)运行的特点。

Gocad软件研发中除采用J.L. Mallet教授提出的离散光滑插值技术(DSI),还采用了适应能力很强的三角剖分和四面体剖分技术,并独立地开发了软件中的地质统计学部分。

自1990年软件诞生后,得到了国外的许多油公司和地球物理公司的支持,取得了飞速的发展。

从最初的简单构造建模,发展到今天复杂构造建模、复杂三维模型网格生成、储层岩石物理属性模型、岩相模型等,可以说以Gocad为代表的先进地质建模软件大大提高了地质建模的效率和精度,可以满足对复杂地质区域的建模要求。

Gocad建模思想是建立在工作流程之上的,是以地质建模的内在规律和程序为基本框架,为地质师和油藏工程师提供了充分的发挥想象力的空间,使人的地质思想得以准确的融合到地质建模过程中,使整个建模过程始终以地质为本。

Gocad构造建模能处理任何复杂的构造模型,并能方便地对三维构造模型和三地质网格模型进行编辑及更新,使用Gocad软件用户能方便地对油藏进行动态跟踪。

Gocad基于流程的属性体建模方法包含几十种地质统计算法,功能强大,使用灵活,并能方便地引入约束条件,将地质家和油藏工程师的认识、大量油藏信息引入到属性体建模中,此外Gocad建模的许多模块是EDS公司与ChevronTexaco等油公司联合研发,因此具有很高的实用性。

Gocad除了具有核心的地质建模功能外,软件的可视化功能及地质解释功能也非常强大,能进行地质解释、绘制油藏剖面和各种平面图。

Gocad主要由Gocad Base Module、Velocity Modeling、Geologic Interpretation和Reservoir Modeling 组成。

它有7个软件包,gocad base module软件包:数据输入,地质构造建模,生成3维油藏网格,3维可视化,通用数据分析,地质解析,联井剖面,小层对比等。

GOCAD软件总体介绍

GOCAD软件总体介绍

1、GOCAD软件总体介绍GOCAD(Geological Object Computer Aided Design)软件是一款功能强大的三维地质建模软件,在地质工程、地球物理勘探、矿业开发、石油工程、水利工程中有广泛的应用。

GOCAD软件的界面GOCAD软件具有强大的三维建模、可视化、地质解译和分析的功能。

它既可以进行表面建模,又可以进行实体建模;既可以设计空间几何对象,也可以表现空间属性分布。

并且,该软件的空间分析功能强大,信息表现方式灵活多样。

2、GOCAD联合体GOCAD研究联合体成立于1989年,该组织由致力于发展地质建模科学的高校和企业组成。

联合体的目标是开发出一整套适用于石油、气藏、矿山和环境工程领域的地质建模方案。

如今,GOCAD研究联合体已经形成旗下具有22家公司和87家高校的规模,这些都是油藏和气藏领域内将GOCAD作为勘探和生产主导产品性质的单位。

GOCAD技术研究联合体经过十多年的共同攻关,于1997年正式推出了采用独特专利技术的勘探开发一体化三维综合地质建模及虚拟现实技术软件---GOCAD!3、GOCAD软件综合建模技术特色要建模的地质目标,千姿百态,既要描述其几何形态,也要描述其所包含的地质属性特征。

但是无论多么复杂的地质体,归纳起来都可用点、线、面、体等四种类型的数据来描述。

基于这种观点,GOCAD中描述地质目标的数据定义有:•点集:描述离散数据;•线集:描述断层线、钻孔轨迹、测井曲线和河道等线状数据;•面集:描述层面、断面等面状数据;•体集:地震数据、遥感数据、地层网格、盐丘、封闭体等数据体。

3.1 GOCAD软件的对象GOCAD中的对象包括PointSet、Curve、Surface、Solid、Voxet、SGrid、Well、Group、Channel、2D-Grid、X-Section、Frame、Model3d等类型。

3.2 GOCAD软件中对象的属性GOCAD中不同类型对象包含的属性不同。

3dmine地质建模流程

3dmine地质建模流程

3dmine地质建模流程3Dmine是一套基于虚拟现实技术的地质建模软件,可以用于快速的三维地质建模、地质数据分析、虚拟现实展示等多方面的应用。

3Dmine与传统的地质建模软件相比具有明显的优势,可以更加快速、全面地还原地质模型,大大提高了地质勘查工作的效率和质量。

下面将介绍3Dmine 地质建模流程,以便初学者和相关工作者更加深入地了解该软件的操作与应用。

1.野外地质数据采集在进行3Dmine地质建模之前,首先需要进行野外地质数据的采集。

野外数据采集顾名思义就是在野外对现场的地质情况进行勘查并采集数据。

主要包括地貌、地层、构造、气象等方面的数据。

常用的数据采集方法有地质量测、飞手测量、卫片影像分析等。

采集数据时应注意尽可能采取足够多、多角度、高分辨率的数据以支持2D及3D 建模、数字力学建模等。

2.数据预处理采集好野外数据后,需要进行数据预处理,主要包括数据处理和数据清理。

这个过程的主要目的是将野外得来的数据经过处理,去除噪声并筛选出有意义的数据,使其可以作为后面3D建模的有效材料。

3.数据建模在数据预处理之后,开始进行数据建模。

针对预处理后的数据开展不同方法,主要有地质层序、地质时空配置方法以及三维数字模型等。

模型一般包括地表、地层及岩石的特征、构造单元等,模型通常包括层间及层内参数。

4.模型参数优化在进行模型参数优化时,可以利用多种方法,主要包括地形、地貌、构造及地质要素等。

配合专业的地质勘探数据学习和地质知识,通过多方面体验及学习,可以有效的优化和完整3D建模的地质数据。

5.地质数据分析完成3D地质建模后,可以进行数据分析,数据分析主要分析地质特征、构造单元等基础项目。

在分析数据过程中,可采用专业的地质数据分析工具,例如水文分析、构造分析、物源能量分析等。

6.虚拟现实展示完成数据分析后,可以通过虚拟现实技术对3D地质建模结果进行虚拟现实展示,实现气氛逼真的虚拟现实体验。

虚拟现实技术充分发挥了3D地质建模的效果,为科学研究以及工业生产等领域能带来更多的帮助和充实。

RMS和Petrel三维地质建模软件功能对比

RMS和Petrel三维地质建模软件功能对比

2012年之前,RMS在中国市场的销售与支持由Roxar公司北京代表处直接负责,该代 表处另授权北京万格迪信息技术有限公司为销售合同代理。
2012年1月1日,Roxar总部撤销中国RMS团队,同时授权北京斯堪帕维科技有限公司 为RMS系列软件中国独家代理,全权负责市场建设、产品销售、技术支持、用户培训 和项目服务。 1996年,两名RMS研发者辞职成立挪威Technoguide公司开始研发Petrel,于2003年被 斯伦贝谢公司收购,2001年至2011年末,Petrel软件中国独家代理为阿什卡公司。
挪威Smedvig 国际石 油研究集团成立,着 手研发石油软件。 1984 1993 Smedvig技术公司收购 Petec公司和Geomatic 公司 1995 1997 Multi-Fluid ASA 与 Smedvig 技术公司的合 并成立了Roxar 公司 1999 2006 Roxar 被CorrOcean ASA 公司收购。 Roxar在奥斯 陆证券交易所上市 2007 2009
1. 许可证管理优势
2. 复杂构造建模优势
3. 储层建模优势
4. 模拟算法优势 5. 地质网格设计以及数值模拟优势
RMS
TM
建模数模完全整合
6
二、RMS对比优势 权威的建模数模一体化综合研究与决策平台
地层对比
井设计 构造建模
油藏模拟 地震属性
流线模拟
不确定性管理
相建模
裂缝建模
物性建模
粗化
断层封堵
7
1
构造建模
2
相建模
优点:建模手段丰富,趋势可控程度高,约束 效果好。计算算速度快。 缺点:对数据准确度要求较高。
3
属性建模

RM地质建模软件简介

RM地质建模软件简介

RMS地质三维建模软件模块功能简介一、软件描述(Software Description)RMS具有一体化综合研究功能,是综合了地震、测井、油藏动态、地质知识库等多方面信息与知识,应用地质统计学、层序地层学、现代沉积学和随机理论来对油藏地质及其动态进行综合研究,它既为地质家提供了一个用随机模拟和确定模拟方法来对油藏构造格架、沉积相、岩石物性等参数进行精细描述的工具,又为油藏工程师提供了完整的有关描述地下储层地质特征的油藏数值模拟模型;其功能涵盖了井对比、构造/断层建模、沉积微相建模、物性建模、数模网格设计和粗化、动态流线分析、一体化的三维三相黑油数值模拟、裂缝模拟、断层封堵分析、井轨迹设计等内容,是一个能够真正地将地震、测井、地层对比、沉积相研究、油藏数值模拟结合为一体进行综合研究的三维精细储层建模工具。

1、模块、功能介绍(Features and Functions of Each Module in RMS)1.1 RMSbase(基础模块):通过它来完成模块间的信息互相存取,以及数据体三维、二维的显示和编辑,并控制网络环境下总的用户数。

另外RMS软件同其它模块一起具有以下扩展功能:①数据分析:可以完成单变量和多变量统计分析、数据趋势分析、几何和统计变换,以及变差函数的生成;②工作流程管理:可以让用户交互式式地生成、编辑、修改工作流程;③ IPL语言:内部编程语言IPL为用户提供了一种类似于C语言的内部编程语言,有经验的用户可以批处理方式完成建模工作。

1.2 RMSwellstrat(2D/3D井交互对比模块):井对比模块增加了新的数据类型wellpick,可以对分层数据输入输出;还可以在三维和二维空间进行对比;1.3 RMSgeoform(构造建模模块):可以完成断层建模(包括正断层、逆断层、铲状断层和Y-断层)、构造层面的时/深转换、建立层序地层网格系统、3D/2D图形的编辑和打印等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地质建模软件介绍康文彬摘要:随着信息技术手段的高速发展,传统工程地质学领域在地勘成果信息化设计方面渐渐形成了初步的理论与方法体系,并在此基础上对工程勘察全过程提出了一体化设计需求。

实现工程三维地质信息建模与分析的目标,对工程全生命周期以三维地质模型作为支撑,将能够实现各方面的多种需求,而其最大的优势就是可以更为快速和准确、方便、直观的体现地质体的三维信息,还可以利用其剖切的功能实现二维图件的快速绘制。

本文主要对地质建模理论和现有地质建模软件相关情况进行简要客观的介绍。

关键词:地质软件1 三维地质建模的必要性长久以来,对于地学信息的表示和处理都是基于二维的,通常将垂直方向的信息抽象成一个属性值,其实质就是将三维地质环境中的地质现象投影到某一平面(XY平面、XZ平面或YZ平面)上进行表达,称为2.5维或假三维,它描述空间地质构造的起伏变化直观性差,往往不能充分揭示其空间变化规律,难以使人们直接、完整、准确地理解和感受具体的地质情况,越来越不能满足工程设计和分析的需求,因此,真三维处理显得愈来愈迫切。

与此同时,众多新型勘探手段的应用,诸如地震勘探、探地雷达、遥感,以及地球化学勘探等,致使各种地质资料急速膨胀,迫使地质工作者不得不采用新的手段来综合利用这些信息。

因此,空间三维地质建模及可视化技术的研究是计算机在工程地质领域应用的一个必然趋势。

1994年加拿大学者Houlding最早提出了三维地学建模(3D Geosciences Modeling)的概念,即在三维环境下将地质解译、空间信息管理、空间分析和预测地质统计学、实体内容分析以及图形可视化等结合起来,并用于地质分析的技术。

工程地质三维建模及可视化技术借助于计算机和科学计算可视化技术,直接从3D空间角度去理解和表达地质对象的几何形态、拓扑信息和物性信息,这对工程决策和灾害防治意义重大,已经成为岩土工程科学、工程地质学、数学地质学和计算机科学等多学科交叉领域研究的前沿和热点。

三维地质建模体系大致概括为地质数据处理、地质体建模和模型应用三个阶段。

为充分了解现有三维地质建模软件的相关情况,选取满足当前工作使用需求的软件进行地质模型的创建,有必要对相关理论及各软件的相关情况进行简要介绍。

2 相关理论介绍2.1 理论要求一个完善的三维地质建模理论必须具备以下几个基本元素:(1)需要一个适宜进行三维地质建模,并能表达地质对象的拓扑结构、几何结构,以及属性信息的三维数据模型。

拓扑结构表达的是地质对象之间的联结关系,它描述的是地质对象的相对位置,可以隐式的存在于模型的几何描述中,也可以显式的存储,即实现拓扑结构和几何结构的分离;几何结构描述的是地质对象在三维欧式坐标系统中的绝对位置,为了方便建模也往往采用局部坐标系统。

拓扑结构定义了三维模型的“骨架”,而几何结构则是附着在“骨架”上的“肌肉”。

属性特征表示地质对象的各种性质特征,如地质对象的年代、岩性、空隙率、含水性、力学参数等。

(2)具备融合多源数据构建复杂三维地质体的能力。

三维地层建模的准确性很大程度上依赖于原始的地质勘探数据。

然而,一方面由于经费和勘探方法的限制,只能获取一些非常不全面,有时甚至是冲突的信息;另一方面却是众多地质勘探资料不能得到充分的利用,这些资料多以表格、文字、图表、图纸等格式保存,能直接利用的仅仅是一些数据库和一些表格文件。

因此,必须对现有勘探数据格式进行调查分析,研究多源数据的集成技术,以提高对现有数据的利用程度。

(3)具备模型的动态更新能力。

岩土工程活动也是一个地质资料不断积累、丰富的过程,因此三维地质建模技术必须支持三维模型的动态更新能力。

(4)三维可视化。

在设计和分析模型时,对模型进行有效的可视化是保证几何对象正确性的前提条件。

其中三维可视化的内容包括透视投影或正射投影显示,隐藏面、线的消隐,光照模型显示,纹理(贴图)模型显示等多种可视化模型的显示。

2.2 数据模型空间数据模型是人们对客观世界的理解和抽象,是建立地质空间数据库的理论基础。

而地质数据库是整个可视化仿真系统的核心,它直接关系到数据的输入、存储、查询、分析处理和输出等各个环节,它的好坏直接影响到整个系统的性能。

空间数据结构是空间数据模型的具体实现,是客观对象在计算机中的底层表达,是对客观对象进行可视化表现的基础。

经过漫长的发展,大致形成了三类数据模型:基于面(Surface-based)表示的数据模型、基于体(V oxel-based)表示的数据模型,混合结构数据模型以及泛权建模方法。

基于面表示的数据模型以物体边界为基础定义和描述空间实体,模型主要表达空间对象的边界或“表皮”。

基于面表示的数据模型主要有:格网模型,不规则三角网模型,边界表示模型,参数函数模型,解析模型,形状结构。

基于体表示的数据模型是用体信息代替面信息来描述对象的内部,它将三维空间物体抽象为一系列邻接但不交叉的三维体元的集合,其中体元是最基本的组成单元。

根据体元的不同,可以建立起不同的数据模型。

其优点是数据结构简单,便于实现空间分析;缺点是表达空间位置的几何精度低,数据量大,三维图形输出效果较差。

目前,基于体表示的数据模型主要有:3D栅格模型、八叉树模型、结构实体模型、不规则四面体模型,以及类三棱柱模型等。

2.3 插值拟合方法插值算法决定没有数据位置几何体的长相,与数据密度有很大的关系。

空间插值实现了在离散采样点的基础上进行连续表面建模,同时对未采样点处的属性值进行估计,是分析地理数据空间分布规律和变化趋势的有力工具。

地质勘探结果大多反映在一些离散不规则分布的数据点上,为了通过这些离散数据建立起区域性连续的整体模型,需要利用插值和拟合方面的曲面处理方法。

曲面插值是严格通过给定的数据点来构造曲面,并根据原始数据点值来插补空白区的值,这类方法不改变原始数据点值。

而曲面拟合则是利用相对简单的数学曲面来近似构造复杂的地学曲面,根据一定的数学准则,使所给出的数学曲面最大限度地逼近地质曲面;通过拟合处理的曲面,原始数据点一般有所改变,所以曲面拟合的结果往往会取得平滑的效果。

在地质曲面构造中运用较多的插值和拟合方法包括按近点距离加权平均法、按方位取点加权法、双线性插值法、移动曲面插值法、二元三点插值法、Kriging插值法和三次样条函数拟合法、趋势面拟合法、加权最小二乘拟合法等。

以下对目前应用于三维地质建模中的几个插值方法做简单介绍。

2.3.1 线性内插线性内插是首先使用最靠近插值点的三个已知数据点确定一个平面,继而求出内插点的高程值的方法。

基于TIN的内插广泛采用这种简便的方法,可以对三角网进行插值加密。

在实际应用过程中为了保证解的稳定可靠性,常采用双线性内插方法。

2.3.2 克里金插值方法克里金插值方法最早是由法国地理学家Matheron和南非矿山工程师Krige提出的,用于矿山勘探,它首先考虑的是空间属性在空间位置上的变异分布,确定对一个待插点值有影响的距离范围,然后用此范围内的采样点来估计待插点的属性值。

根据样品空间位置不同、样品间相关程度的不同,对每个样品品位赋予不同的权,进行滑动加权平均,以估计中心块段平均品位。

克里金法类型分常规克里金插值(常规克里金模型/克里金点模型)和块克里金插值。

克里金插值的精妙之处在于它不仅考虑了已知点和预测点的距离关系,还考虑了这些已知点之间的自相关关系。

克里金将点插值成面时,需要先将插值平面网格化,然后根据变差函数,求出原始数据点之间的相关系数,将这个系数及网格点x,y坐标,代入插值公式计算出网格点的z值,将这些z值用三角剖分画出面来就可以了。

该方法在数学上可对所研究的对象提供一种最佳线性无偏估计(某点处的确定值)的方法。

它是考虑了信息样品的形状、大小及与待估计块段相互间的空间位置等几何特征以及品位的空间结构之后,为达到线性、无偏和最小估计方差的估计,而对每一个样品赋予一定的系数,最后进行加权平均来估计块段品位的方法。

但它仍是一种光滑的内插方法,在数据点多时,其内插的结果可信度较高。

采用克里金插值方法得出的某水电站工区地质模型见图2.1(从上到下依次代表各风化层)。

图2.1 某水电站地质模型(克里金插值)2.3.3 离散光滑插值法国Nancy大学的J.L.Mallet教授提出了离散光滑插值(Discrete Smooth Inter-polation,DSI)技术,该技术基于对目标体的离散化,用一系列具有物体几何和物理特性的相互连接的节点来模拟地质体,目前已经成为地质模型计算机辅助设计系统(GoCAD)的核心技术,并在国际上受到极大重视。

该内插方法适用于复杂模型的创建和处理模型表面不连续的情况。

DSI方法具有一定的优点:如自由选择格网模型,自动调整个格网模型的特征,实时交互操作,能够处理一些不确定的数据,对于地质领域的应用非常有用,但是在构造模型的可信度方面还需要进一步的研究。

DSI技术的基本内容是,对于一个离散化的自然体模型,建立相互之间联络的网络,如果网络上的点值满足某种约束条件,则未知结点上的值可以通过一个线性方程得到。

DSI主要根据已知点递归求出未知点数值,通过控制递归计算步数可以控制曲面的精度。

地学模拟研究中采用了适应能力很强的三角网和四面体剖分,这对于模型的修改和三维可视化十分方便。

2.3.4 反距离加权法反距离加权法是以插值点与样本点之间的距离为权重进行加权平均的一种空间插值方法,插值点越近的样本点赋予的权重越大,其权重贡献与距离成反比。

是基于“地理第一定律”的基本假设:即两个物体相似性随他们间的距离增大而减少。

此种方法在已知点分布均匀的情况下插值效果好,插值结果在用于插值数据的最大值和最小值之间,但缺点是易受极值的影响。

此法主要依赖于反距离的幂值,幂参数可基于距输出点的距离来控制已知点对内插值的影响,通过定义更高的幂值,可进一步强调最近点。

因此,邻近数据将受到最大影响,表面会变得更加详细(更不平滑)。

指定较小的幂值将对距离较远的周围点产生更大影响,从而导致更加平滑的表面,将所产生的最小平均绝对误差最低的幂值视为最佳幂值。

反距离插值生成地质体情况见图2.2。

图2.2某水电站地质模型(反距离加权法)2.3.5 样条插值法样条插值是使用一种数学函数,对一些限定的点值,通过控制估计方差,利用一些特征节点,用多项式拟合的方法来产生平滑的插值曲线。

这种方法适用于逐渐变化的曲面,如温度、高程、地下水位高度或污染物浓度等。

该方法优点是易操作,计算量不大,缺点是难以对误差进行估计,采样点稀少时效果不好。

样条插值法又分为张力样条插值法(Spline with tension)和规则样条插值法(Regularized Spline)。

为避免产生极值的现象一般选用张力样条插值法。
