上拉电阻与下拉电阻的概念与用法
485上拉电阻和下拉电阻

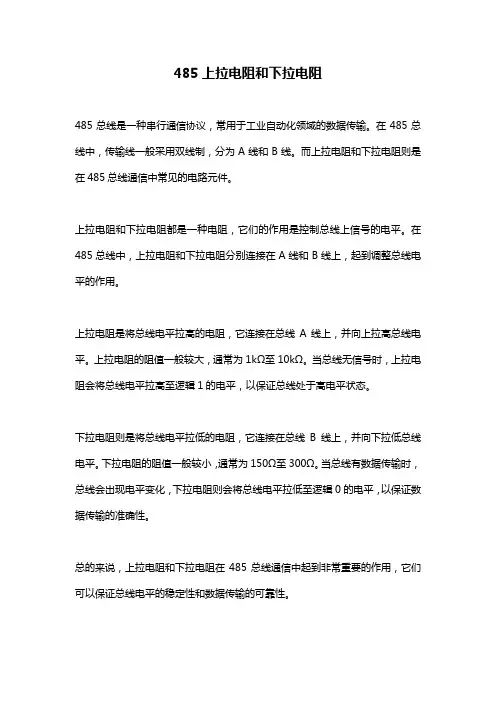

485上拉电阻和下拉电阻
485总线是一种串行通信协议，常用于工业自动化领域的数据传输。
在485总线中，传输线一般采用双线制，分为A线和B线。
而上拉电阻和下拉电阻则是在485总线通信中常见的电路元件。
上拉电阻和下拉电阻都是一种电阻，它们的作用是控制总线上信号的电平。
在485总线中，上拉电阻和下拉电阻分别连接在A线和B线上，起到调整总线电平的作用。
上拉电阻是将总线电平拉高的电阻，它连接在总线A线上，并向上拉高总线电平。
上拉电阻的阻值一般较大，通常为1kΩ至10kΩ。
当总线无信号时，上拉电阻会将总线电平拉高至逻辑1的电平，以保证总线处于高电平状态。
下拉电阻则是将总线电平拉低的电阻，它连接在总线B线上，并向下拉低总线电平。
下拉电阻的阻值一般较小，通常为150Ω至300Ω。
当总线有数据传输时，总线会出现电平变化，下拉电阻则会将总线电平拉低至逻辑0的电平，以保证数据传输的准确性。
总的来说，上拉电阻和下拉电阻在485总线通信中起到非常重要的作用，它们可以保证总线电平的稳定性和数据传输的可靠性。
上拉电阻和下拉电阻的原理以及部分应用总结

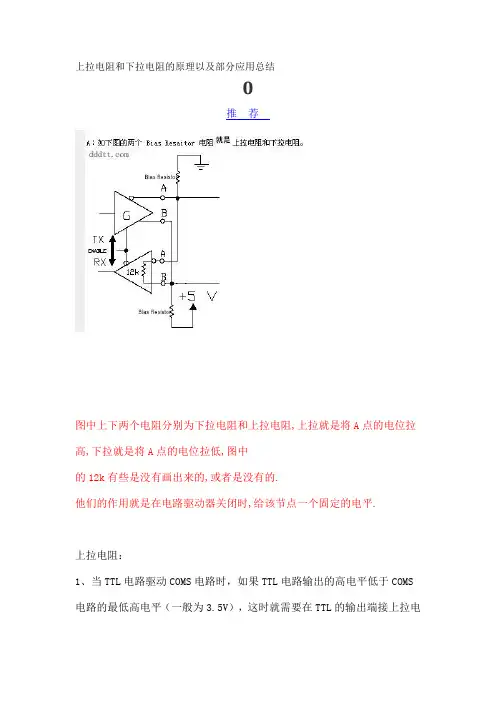

上拉电阻和下拉电阻的原理以及部分应用总结推荐图中上下两个电阻分别为下拉电阻和上拉电阻,上拉就是将A点的电位拉高,下拉就是将A点的电位拉低,图中的12k有些是没有画出来的,或者是没有的.他们的作用就是在电路驱动器关闭时,给该节点一个固定的电平.上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
上拉电阻下拉电阻的原理和作用
上拉电阻下拉电阻的原理和作用上拉电阻和下拉电阻是电子电路设计中常用的元件，其原理和作用如下：1.上拉电阻：上拉电阻是一种电阻器，它的作用是将一个信号线拉高到高电平状态。
在数字电路中，上拉电阻通常用来确保信号线在断开连接时保持逻辑高电平，防止其浮动。
当信号线未连接到任何驱动器或信号源时，上拉电阻会向信号线提供一个连接到电源高电平的路径，从而确保信号线保持在逻辑高电平。
上拉电阻的原理是利用电阻的阻值将信号线连接到电源引脚，与电源之间形成一个电阻分压电路。
当信号线未被外部驱动时，上拉电阻会通过电流流向信号线，将其拉高到电源电压，使其保持逻辑高电平。
上拉电阻常用于开关电路、输入/输出电路、微控制器引脚等地方。
例如，在微控制器的输入引脚上加上上拉电阻，当外部信号未连接时，输入引脚会受到上拉电阻的影响，保持在逻辑高电平状态。
当外部信号连接并给出低电平信号时，外部信号能够更容易地拉低输入引脚电压，使微控制器能够检测到这个低电平信号。
2.下拉电阻：下拉电阻与上拉电阻相反，它的作用是将一个信号线拉低到低电平状态。
在数字电路中，下拉电阻通常用来确保信号线在断开连接时保持逻辑低电平，防止其浮动。
它通过提供一个连接到地的路径，将信号线拉低到地电位。
下拉电阻的原理也是利用电阻的阻值将信号线连接到地引脚，与地之间形成一个电阻分压电路。
当信号线未被外部驱动时，下拉电阻会通过电流流向地，将其拉低到地电位，使其保持逻辑低电平。
下拉电阻同样常用于开关电路、输入/输出电路、微控制器引脚等地方。
例如，在微控制器的输入引脚上加上下拉电阻，当外部信号未连接时，输入引脚会受到下拉电阻的影响，保持在逻辑低电平状态。
当外部信号连接并给出高电平信号时，外部信号能够更容易地拉高输入引脚电压，使微控制器能够检测到这个高电平信号。
总之，上拉电阻和下拉电阻在电子电路设计中起着重要的作用。
它们能够确保信号线的稳定性，防止浮动和干扰，从而提高电路的可靠性和抗干扰能力。
上拉电阻 下拉电阻

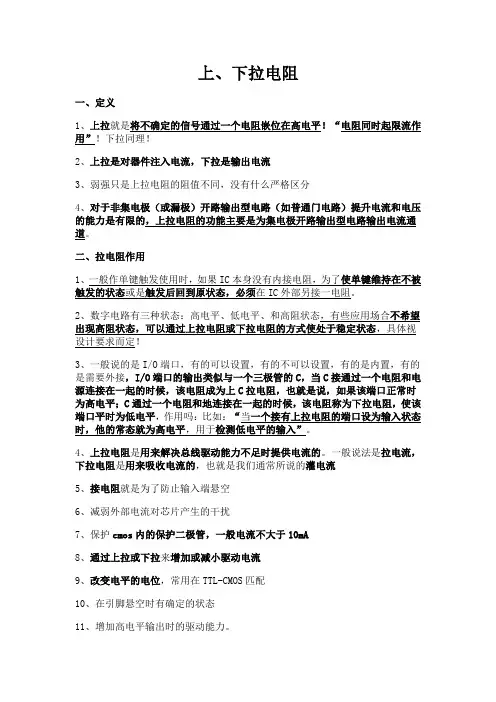

上、下拉电阻一、定义1、上拉就是将不确定的信号通过一个电阻嵌位在高电平！“电阻同时起限流作用”！下拉同理！2、上拉是对器件注入电流，下拉是输出电流3、弱强只是上拉电阻的阻值不同，没有什么严格区分4、对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、拉电阻作用1、一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
2、数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！3、一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平；C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：“当一个接有上拉电阻的端口设为输入状态时，他的常态就为高电平，用于检测低电平的输入”。
4、上拉电阻是用来解决总线驱动能力不足时提供电流的。
一般说法是拉电流，下拉电阻是用来吸收电流的，也就是我们通常所说的灌电流5、接电阻就是为了防止输入端悬空6、减弱外部电流对芯片产生的干扰7、保护cmos内的保护二极管，一般电流不大于10mA8、通过上拉或下拉来增加或减小驱动电流9、改变电平的电位，常用在TTL-CMOS匹配10、在引脚悬空时有确定的状态11、增加高电平输出时的驱动能力。
12、为OC门提供电流三、上拉电阻应用原则1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3。
5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
【硬件设计】上拉电阻和下拉电阻用法
【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。
6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
上拉电阻和下拉电阻
上拉电阻和下拉电阻什么是上拉电阻和下拉电阻？在电子电路中，上拉电阻和下拉电阻是常用于控制和稳定电路的元件。
它们主要用于输入引脚的电平的控制，帮助确保信号稳定和可靠。
上拉电阻是指连接在信号引脚和正电源之间的电阻，用于将信号引脚的电平拉高。
当信号引脚未接外部信号时，上拉电阻会将引脚的电平拉高到正电源电平。
通常，上拉电阻的阻值比较大，一般在10kΩ到100kΩ之间。
下拉电阻则是连接在信号引脚和地之间的电阻，用于将信号引脚的电平拉低。
当信号引脚未接外部信号时，下拉电阻会将引脚的电平拉低到地电平。
下拉电阻的阻值与上拉电阻类似，通常也在10kΩ到100kΩ之间。
上拉电阻和下拉电阻的应用上拉电阻的应用上拉电阻常用于数字电路中的输入引脚。
在数字电路中，当输入引脚未连接外部信号时，它往往处于一个悬空状态，容易受到干扰而产生误判。
通过连接上拉电阻，可以确保输入引脚的电平稳定地被拉高到正电源电平，从而避免误判。
下拉电阻的应用下拉电阻同样常用于数字电路中的输入引脚。
当输入引脚未连接外部信号时，下拉电阻可以确保引脚电平稳定地被拉低到地电平，避免产生误判。
下拉电阻也常用于与上拉电阻配合使用，实现部分输入引脚上升沿和下降沿触发功能。
上拉电阻和下拉电阻的实现方式上拉电阻和下拉电阻可以通过不同的实现方式来实现。
软件实现在一些特定的矽晶管结构中，当将输入引脚设置为输入模式时，可以通过软件配置使其内部电路自带上拉电阻或下拉电阻。
这种方式可以减少外部电路元件的使用，但在某些情况下可能受到芯片设计限制。
外部电路实现在一些情况下，需要通过外部电路连接上拉电阻或下拉电阻。
上拉电阻和下拉电阻可以通过将电阻连接到信号引脚和正电源或地之间来实现。
这种方式更灵活，可以根据需要选择不同阻值的电阻，以满足特定的应用要求。
小结上拉电阻和下拉电阻是在电子电路中常用的元件，用于控制和稳定电路的输入引脚电平。
通过连接上拉电阻和下拉电阻，可以确保信号引脚的电平稳定地被拉高或拉低。
三极管上拉电阻和下拉电阻
三极管上拉电阻和下拉电阻
【原创版】
目录
1.三极管的概念和基本结构
2.上拉电阻和下拉电阻的定义及作用
3.上拉电阻和下拉电阻的连接方式及应用场景
4.上拉电阻和下拉电阻的优缺点比较
5.结论
正文
三极管，又称双极型晶体管，是一种常用的半导体器件。
它具有放大和开关等功能，被广泛应用于放大电路、振荡电路、脉冲电路等领域。
三极管的基本结构包括三个区域：发射区、基区和集电区，其中发射区和集电区由 n 型半导体制成，而基区由 p 型半导体制成。
在电子电路中，上拉电阻和下拉电阻是两种常见的电阻类型，它们在三极管电路中起着重要的作用。
上拉电阻是指在三极管的基区与电源正极之间串联一个电阻，使得当基区电流为零时，三极管处于截止状态。
而下拉电阻则是指在三极管的基区与电源负极之间串联一个电阻，使得当基区电流为零时，三极管处于导通状态。
上拉电阻和下拉电阻的连接方式通常是在三极管的基区，它们可以单独使用，也可以同时使用。
在实际应用中，上拉电阻常用于开关电路和振荡电路，而下拉电阻常用于放大电路和稳压电路。
上拉电阻和下拉电阻各有优缺点。
上拉电阻的优点是结构简单，稳定性好，能够实现三极管的快速开关；缺点是功耗较大，对电源电压有一定的要求。
而下拉电阻的优点是功耗小，对电源电压要求不高；缺点是结构相对复杂，稳定性较差。
总的来说，上拉电阻和下拉电阻都是三极管电路中不可或缺的元件，它们在不同的应用场景中发挥着重要的作用。
上拉电阻和下拉电阻的作用以及使用原则
上拉电阻,下拉电阻的含义,作用及选用原则在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
1、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流弱强只是上拉电阻的阻值不同，没有什么严格区分对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
2、为什么要使用拉电阻：一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似于一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输如状态时，他的常态就为高电平，用于检测低电平的输入。
上拉电阻是用来解决总线驱动能力不足时提供电流的。
一般说法是拉电流，下拉电阻是用来吸收电流的，也就是灌电流。
3.上拉电阻的作用：1.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2.OC门电路必须加上拉电阻，才能使用。
3.为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4.在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同时管脚悬空就比较容易接受外界的电磁干扰（MOS器件为高输入阻抗，极容易引入外界干扰）。
上拉电阻、下拉电阻详细解读
上拉电阻、下拉电阻详细解读电阻在电路中起限制电流的作用。
上拉电阻和下拉电阻是经常提到也是经常用到的电阻，在每个系统的设计中都用到了大量的上拉电阻和下拉电阻。
在上拉电阻和下拉电阻的电路中，经常有的疑问是：上拉电阻为何能上拉？下拉电阻为何能下拉？下拉电阻旁边为何经常会串一个电阻？简单概括为：●电源到器件引脚上的电阻叫上拉电阻，作用是平时使该引脚为高电平；●地到器件引脚上的电阻叫下拉电阻，作用是平时使该引脚为低电平。
●低电平在IC内部与GND相连接；●高电平在IC内部与超大电阻相连接。
上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用，下拉同理。
对于非集电极（或漏极）开路输出型电路（如普通门电路，其提升电流和电压的能力是有限的，上拉和下拉电阻的主要功能是为集电极开路输出型电路提供输出电流通道。
上拉是对器件注入电流，下拉是输出电流；强弱只是上拉或下拉电阻的阻值不同，没有什么严格区分。
当IC的I/O端口，节点为高电平时：节点处和GND之间的阻抗很大，可以理解为无穷大，这个时候通过上拉电阻（如4.7K欧，10K欧电阻）接到VCC上，上拉电阻的分压几乎可以忽略不计；当I/O端口节点需要为低电平时：直接接GND就可以了，这个时候VCC与GND 是通过刚才的上拉电阻（如4.7K欧，10K欧电阻）连接的，通过的电流很小，可以忽略不计。
电平值的大小、高低是相对于地电平来说的，因此在看电平值的大小时要参考地的电平值来看。
看看那些引脚是否接到地上，与自己是否连接外围器件没有关系，因为其实高电平还是低电平是相对于地平面来说的。
在节点与+5V之间接10K欧或4.7K欧的上拉电阻，能够把这个节点的电位拉上来，往往这个节点要求应用单片机或其它控制器来控制它（及这个节点与I/O连接）为高电平或低电平。
如果单纯的想要使这个节点成为高电平，并且输出阻抗非常大，则直接接电源也无妨，但是如果单片机要使这个节点拉低，即单片机内部使节点接地，这样5V电源和地之间就短路了。
上拉电阻与下拉电阻的概念与用法解释
上拉电阻定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上拉:1TTL驱动CMOS时,如果TTL输出最低高电平低于CMOS最低高电平时,提高输出高电平值2 OC门必须加上拉,提高电平值3 加大输出的驱动能力(单片机较常用)4 CMOS芯片中(特别是门的芯片),为防静电干扰,不用的引脚也不悬空,一般上拉,降低阻抗,提供泄荷通路5 提高输出电平,提高芯片输入信号的噪声容限,增强抗干扰6 提高总线抗电磁能力,空脚易受电磁干扰7 长线传输中加上拉,是阻抗匹配抑制反射干扰原则:1 从节约功耗和芯片的电流、能力应是电阻尽量大,R大,I小啊2 从确保驱动能力,应当电阻足够小,R小,I大啊3 对高速电路,加上拉可能边沿平缓(上升时间延长)建议可以在1K---10K之间选(可根据实际情况)信号输入端上拉电阻的工作原理（从电路原理的角度分析输入端口电压为何会被提高）假如信号输入端是外界电路送来的低电平，那么输入端的电压不是应该被锁定在低电平吗，为什么加了个上拉电阻和电源，输入端的电压就被提高了呢？这个问题一直很困惑，希望能耐心解答。
问题补充：我想问的是上拉电阻如何实现电压上拉的，而不是问的上拉电阻的使用目的和必要性，我很清楚上拉电阻的作用和目的。
提问者：michael6810 - 二级其实你不清楚上拉电阻的作用和目的。
否则你不会困惑。
你的困惑，yao311yan805 已经说出来了。
只是你没有细心看，或者没有想到你该专著的重点。
yao311yan805 ：最后一句话--“一般大家都习惯默认无信号为低电平，所以下拉电阻一般的应用较为普遍”，好像应该改一下吧。
回答者：562738047 - 九级2008-11-7 22:24上拉电阻的目的是为了保证在无信号输入时输入端的电平为高电平。
什么是上拉电阻,什么是下拉电阻.
什么是上拉电阻,什么是下下拉电阻？它们有什么作用？(提示：如果图片显示不完整，请保存下来再看就行了。
A：如下图的两个 Bias Resaitor 电阻就是上拉电阻和下拉电阻。
图中，上部的一个Bias Resaitor 电阻因为是接地，因而叫做下拉电阻，意思是将电路节点A 的电平向低方向（地）拉；同样，图中，下部的一个Bias Resaitor 电阻因为是电源（正），因而叫做上拉电阻，意思是将电路节点A的电平向高方向（电源正）拉。
当然，许多电路中上拉下拉电阻中间的那个12k电阻是没有的或者看不到的。
我找来这个图是RS－485/RS－422总线上的，可以一下子认识上拉下拉的意思。
但许多电路只有一个上拉或下拉电阻，而且实际中，还是上拉电阻的为多。
上拉下拉电阻的主要作用是在电路驱动器关闭时给线路（节点）以一个固定的电平。
1 在RS－485总线中，它们的主要作用就是在线路所有驱动器都释放总线时让所有节点的A－B端电压在200mV或200mV以上（不考虑极性）。
不然，如果接收器输入端A和B间的电平低于±200mV（绝对值小于200mV，接收器输出的逻辑电平将被当作所传输数据的末位而被接收起来，这样显然是极容易产生通讯错误的。
2 最容易见到的上拉电阻应当是NE555电路7脚作为输出用的时候。
实际上，它和一个三极管的C极或MOS管的D极有一个电阻接到电源＋上是一样道理的。
它的作用就是：当管子（晶体管或MOS管）输入关断电平时，C极或D极有一个高电平（空载时约等于电源电压）；当管子（晶体管或MOS管）输入导通电平时，C极或D极将与电源地（－）接通，因而有一个低电平。
理想的应为0V，但因为管子有导通电阻，因而有一定的电压，不同的管子可能不一样，相同的管子也可能因参数差异而小有差别，即便是真正的金属接触的电源开关，也是有接触电阻/导通压降（虽然不同电流下压降不同）的；仅仅就导通而言，对于不同系列的集成电路来说，因为应用对象不同，导通后的输出电压有不同的规定，典型是TTL电平和CMOS电平的不同。
单片机上拉与下拉电阻
上拉与下拉电阻上拉电阻就是把不确定的信号通过一个电阻钳位在高电平，此电阻还起到限流的作用。
同理，下拉电阻是把不确定的信号钳位在低电平。
上拉电阻是指器件的输入电流，而下拉指的是输出电流。
总结:1、当TTL电路驱动CMOS电路时，如果TTL电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
(TTL集成电路使用TTL管，也就是PN结。
功耗较大，驱动能力强，一般工作电压+5V CMOS 集成电路使用MOS管，功耗小，工作电压范围很大，一般速度也低。
TTL电路是电流控制器件，而coms电路是电压控制器件。
TTL在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。
因为TTL和COMS 的高低电平的值不一样，所以互相连接时需要电平的转换：就是用两个电阻对电平分压。
)2、OC门电路必须加上拉电阻，以提高输出的搞电平值。
实际使用中,有时需要两个或两个以上与非门的输出端连接在同一条导线上，将这些与非门上的数据用同一条导线输送出去。
因此，需要一种新的与非门电路来实现线与逻辑，这种门电路就是集电极开路与非门电路，简称OC门。
电路的特点是输出管T5的集电极悬空，使用时需外接一个负载电阻RＰ和电源Ec。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限，增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值通常在1k 到10k 之间选取。
在数字电路中不用的输入脚都要接固定电平，通过1k 电阻接高电平或接地。
gpio 上拉电阻 下拉电阻
gpio 上拉电阻下拉电阻GPIO (General Purpose Input/Output) 是一种通用输入输出接口，常用于嵌入式系统中控制外部电路的信号传输。
在使用GPIO接口时，经常会遇到上拉电阻和下拉电阻的概念和应用。
本文将针对这两种电阻进行详细介绍和讨论。
一、上拉电阻上拉电阻是一种连接到GPIO引脚的电阻，其目的是将GPIO引脚默认拉高到高电平状态。
在使用GPIO引脚时，如果没有外部电路或其他信号源将引脚拉低，GPIO引脚会处于悬空状态，容易受到干扰并产生误操作。
为了避免这种情况，可以通过上拉电阻将GPIO引脚拉高到高电平，从而确保引脚处于稳定状态。
上拉电阻的原理是通过连接一个较大的电阻到GPIO引脚和电源之间，形成一个电压分压电路。
当GPIO引脚处于悬空状态时，上拉电阻会将引脚上的电压拉高到接近电源电压的值，使引脚稳定在高电平状态。
当外部信号源或其他电路将引脚拉低时，GPIO引脚的电压会被拉低到接近地的电压，实现了信号的传输和控制。
上拉电阻的应用场景较多。
例如，在按钮输入电路中，可以使用上拉电阻将按钮的一侧连接到GPIO引脚上。
当按钮未被按下时，引脚处于高电平状态；当按钮被按下时，引脚被连接到地，电压降低为低电平状态。
通过读取GPIO引脚的电平状态，可以检测按钮是否被按下。
二、下拉电阻下拉电阻与上拉电阻的原理和应用类似，只是工作方式相反。
下拉电阻将GPIO引脚默认拉低到低电平状态，使引脚保持在稳定状态。
在没有外部信号源或其他电路将引脚拉高时，下拉电阻能够将引脚拉低，使引脚处于低电平状态。
下拉电阻的应用场景与上拉电阻类似。
例如，在开关输入电路中，可以使用下拉电阻将开关的一侧连接到GPIO引脚上。
当开关未接通时，引脚处于低电平状态；当开关接通时，引脚被连接到电源，电压升高为高电平状态。
通过读取GPIO引脚的电平状态，可以检测开关是否接通。
三、上拉电阻与下拉电阻的选择在选择上拉电阻或下拉电阻时，需要根据具体应用的需求和电路设计考虑。
通俗易懂地讲解一下上拉电阻和下拉电阻的原理是什么
通俗易懂地讲解一下上拉电阻和下拉电阻的原理是什么
上拉电阻和下拉电阻在设计电路的时候经常遇到，上拉电阻可以在初始状态把信号牵制在确定的高电平，下拉电阻可以把信号牵制在确定的低电平。
下面举例详细介绍。
1.上拉电阻介绍
所谓上拉，就是端口通过电阻接至VCC电源端。
比如在设计按键电路时，按键的一端接GND，另一端接单片机的GPIO，同时会在GPIO口上接一个电阻到VCC，这个电阻就是上拉电阻。
如下图所示。
有了上拉电阻，在没有按键发生时，单片机会检测到确定的高电平，如果没有该上拉电阻的话，单片机检测到的可能是一个浮空的电平而不是确定的高电平，在检测按键的时候可能会误判。
再以PNP三极管驱动继电器为例，在基极端接一个上拉电阻，在单片机初始化阶段，端口初始化时可能电平不是确定的高电平，容易误触发PNP三极管导通，加了上拉电阻后，在单片机端口不确定的时候基极是高电平，不会让继电器无动作。
2.下拉电阻介绍
所谓下拉，就是端口通过电阻接到GND，在端口输出信号不确定的时候把信号牵制在确定的低电平。
以NPN三极管驱动继电器为例，如下图所示。
单片机作为输出端口控制三极管，输出高电平时三极管导通继电器动作；单片机输出低电平时三极管截止继电器复位。
但是在单片机的初始化阶段，端口的输出状态可能不是确定的，不是确定的高电平也不是确定的低电平，有可能使继电器误动作。
由于下拉电阻的存在，即使单片机初始化时，基极被下拉电阻牵制在低电平状态，不会发生误动作。
上拉、下拉电阻
上拉、下拉电阻上下拉电阻上拉就是将不确定的信号通过一个电阻钳位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上下拉电阻：1、当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V）， 这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
上拉电阻2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗， 提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻：就是从电源高电平引出的电阻接到输出1，如果电平用OC(集电极开路，TTL)或OD(漏极开路，CMOS)输出，那么不用上拉电阻是不能工作的， 这个很容易理解，管子没有电源就不能输出高电平了。
2，如果输出电流比较大，输出的电平就会降低（电路中已经有了一个上拉电阻，但是电阻太大，压降太高），就可以用上拉电阻提供电流分量，把电平“拉高”。
（就是并一个电阻在IC内部的上拉电阻上， 让它的压降小一点）。
当然管子按需要该工作在线性范围的上拉电阻不能太小。
当然也会用这个方式来实现门电路电平的匹配。
注意事项需要注意的是，上拉电阻太大会引起输出电平的延迟。
（RC延时） 一般CMOS门电路输出不能给它悬空，都是接上拉电阻设定成高电平。
下拉电阻：和上拉电阻的原理差不多， 只是拉到GND去而已。
上拉、下拉电阻的原理和作用
上拉、下拉电阻的原理和作用概述：上拉电阻：将一个不确定的信号（高或低电平），通过一个电阻与电源VCC相连，固定在高电平。
下拉电阻：将一个不确定的信号（高或低电平），通过一个电阻与地GND相连，固定在低电平。
上、下拉电阻的作用：一般说法是上拉增大电流，下拉电阻是用来吸收电流。
1、当 TTL 电路驱动 CMOS 电路时，如果电路输出的高电平低于CMOS 电路的最低高电平（一般为 3.5V），这时就需要在 TTL 的输出端接上拉电阻，以提高输出高电平的值。
2、OC 门电路必须使用上拉电阻，以提高输出的高电平值。
3、为增强输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS 芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻以降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限，增强抗干扰能力。
6、提高总线的抗电磁干扰能力，管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上、下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点，通常在1K 到10K 之间选取。
对下拉电阻也是类似道理。
具体使用情况详述1、如果拉电阻用于输入信号引脚，通常的作用是将信号线强制箝位至某个电平，以防止信号线因悬空而出现不确定的状态，继而导致系统出现不期望的状态，如下图所示：在实际应用中，10K欧姆的电阻是使用数量最多的拉电阻。
需要使用上拉电阻还是下拉电阻，主要取决于电路系统本身的需要，比如，对于高有效的使能控制信号（EN），我们希望电路系统在上电后应处于无效状态，则会使用下拉电阻。
假设这个使能信号是用来控制电机的，如果悬空的话，此信号线可能在上电后（或在运行中）受到其它噪声干扰而误触发为高电平，从而导致电机出现不期望的转动，这肯定不是我们想要的，此时可以增加一个下拉电阻。
什么是上下拉电阻？上下拉电阻怎么用？
什么是上下拉电阻？上下拉电阻怎么用？展开全文https:///is/L1whmXJ/?=什么是上下拉电阻大家好，我是李工，今天讲一下上下拉电阻。
什么是上下拉电阻？上拉电阻和下拉电阻是根据电阻不同的使用场景来定义的，并不存在上拉和下拉这两种实体的电阻，本质上是电阻。
类似的还有去耦合电容和耦合电容，也是根据应用场合来取名，不存在实体的电容，本质是电容。
上下拉电阻原理上拉电阻：在某信号线上，通过电阻与一个固定的高电平VCC相接，使其电压在空闲状态保持在VCC电平，此时电阻被称为上拉电阻。
也就是说把一个信号通过一个电阻接到电源（V CC）。
如下图所示：电阻R12将KEY1网络标识上拉到高电平，在按键S2没有按下的情况下KEY1将被钳制在高电平，从而避免了引脚悬空而引起的误动作。
上拉电阻图下拉电阻：在某信号线上，通过电阻与一个固定的高电平VCC相接，使其电压在空闲状态保持在VCC电平，此时电阻被称为上拉电阻。
也就是信号接到地(GND)。
下拉电阻图电阻R29将DIR网络标识下拉到低电平，在光耦没有导通的情况下DIR将被钳制在低电平，从而避免了引脚悬空而引起的误动作。
“强上拉”、“弱上拉”是什么？强弱只是上拉电阻的阻值不一样而已，没有什么严格的区分。
例如50Ω上拉，则一般称为强上拉；100kΩ上拉则称为弱上拉。
“强下拉”、“弱下拉”也是一样的，强下拉电阻的极端就是0欧姆电阻，或者是将信号线直接与电源或地相来连接。
上下拉电阻的作用1、维持输入管脚是一个稳定态芯片的管脚有三个类型，输出（Output，简称O）、输入（Input，简称I）和输入输出（Input/Output，简称I/O）。
芯片的输入管脚，输入的状态有三个：高电平、低电平、和高阻状态。
当输入是高阻，即输入管脚悬空，很可能造成输入的结果是不稳定态，引起输出振荡。
有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使这个输入管脚处于稳定状态。
上拉电阻和下拉电阻的作用
上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上下拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
上拉电阻2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻：就是从电源高电平引出的电阻接到输出1，如果电平用OC(集电极开路，TTL)或OD(漏极开路，CMOS)输出，那么不用上拉电阻是不能工作的，这个很容易理解，管子没有电源就不能输出高电平了。
2，如果输出电流比较大，输出的电平就会降低（电路中已经有了一个上拉电阻，但是电阻太大，压降太高），就可以用上拉电阻提供电流分量，把电平“拉高”。
（就是并一个电阻在IC内部的上拉电阻上，让它的压降小一点）。
当然管子按需要该工作在线性范围的上拉电阻不能太小。
当然也会用这个方式来实现门电路电平的匹配。
上下拉电阻有什么用？对这个问题，平时没有留意过，搞设计的时候都是照本宣科，没有真正弄懂意思．很多单片机开发的入门者，以及一些从事软件开发的人，往往在开发单片机的时候遇到上拉电阻、下拉电阻的概念却又无法通过字面理解其中的含义。
一次性说清上拉电阻和下拉电阻
一次性说清上拉电阻和下拉电阻在电子元件中，没有上拉电阻和下拉电阻等物理电阻。
之所以这样称呼它们，是因为它们是根据使用电阻的不同场景来定义的，它们的本质仍然是电阻。
常用于偏置数字门的输入，以防止它们在没有输入时随机浮动。
当你使用它们时，你会得到一个稳定的“高”或“低”状态。
相反，如果没有发生这种情况，则引脚上没有连接，程序读取高阻抗的“浮动”状态。
上拉电阻的定义：通过电阻将不确定的信号连接到VCC电源，并将其固定在高电平。
功能：向上拉动将电流注入器件；灌电流；当带有上拉电阻器的IO 端口设置为输入状态时，其正常状态为高电平，如下图。
图1同理，下拉电阻的定义：通过电阻将某个信号线连接到固定的低电平GND，以将其空闲状态保持在低电平。
功能：下拉是从器件输出电源；拉电流。
当带有下拉电阻的IO端口设置为输入状态时，其正常状态为低，如下图。
图2上拉电阻和下拉电阻2者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。
如下图所示，R1为上拉电阻，R2为下拉电阻。
当R1的电阻在数百K时，它可以向信号线提供非常小的负载电流，负载电容器的充电相对较慢。
在这一点上，电阻被称为弱上拉。
同样，如果下拉电阻很大，下拉速度相对较慢，此时的电阻称为弱下拉。
如果上拉和下拉电平可以为芯片提供大电流，则此时的电阻称为强上拉或强下拉图3上拉电阻的作用1、提高输出的高电平：当TTL电路驱动COMS电路时，当TTL电路的输出电平低于COMS电路的最低高电平（通常为3.5V）时，必须在TTL的输出端连接上拉电阻，以提高输出值的输出电平。
2、OC（集电极开路，TTL）门电路必须加上拉电阻，才能使用，因为管子没有电源就不能输出高电平了。
3、为了提高输出引脚的驱动能力，一些MCU通常在引脚上使用上拉电阻。
4、在COMS芯片上，为了避免静电造成的损坏，不用的管脚不能悬空，通常，连接上拉电阻以降低输入阻抗并提供放电路径。
同时，当引脚悬空时，相对容易接受外部电磁干扰（MOS器件具有高输入阻抗，非常容易受到外部干扰）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上拉电阻定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上拉:1TTL驱动CMOS时,如果TTL输出最低高电平低于CMOS最低高电平时,提高输出高电平值2 OC门必须加上拉,提高电平值3 加大输出的驱动能力(单片机较常用)4 CMOS芯片中(特别是门的芯片),为防静电干扰,不用的引脚也不悬空,一般上拉,降低阻抗,提供泄荷通路5 提高输出电平,提高芯片输入信号的噪声容限,增强抗干扰6 提高总线抗电磁能力,空脚易受电磁干扰7 长线传输中加上拉,是阻抗匹配抑制反射干扰原则:1 从节约功耗和芯片的电流、能力应是电阻尽量大,R大,I小啊2 从确保驱动能力,应当电阻足够小,R小,I大啊3 对高速电路,加上拉可能边沿平缓(上升时间延长)建议可以在1K---10K之间选(可根据实际情况)信号输入端上拉电阻的工作原理（从电路原理的角度分析输入端口电压为何会被提高）悬赏分：20 - 提问时间2008-11-7 02:57假如信号输入端是外界电路送来的低电平，那么输入端的电压不是应该被锁定在低电平吗，为什么加了个上拉电阻和电源，输入端的电压就被提高了呢？这个问题一直很困惑，希望能耐心解答。
问题补充：我想问的是上拉电阻如何实现电压上拉的，而不是问的上拉电阻的使用目的和必要性，我很清楚上拉电阻的作用和目的。
提问者：michael6810 - 二级其实你不清楚上拉电阻的作用和目的。
否则你不会困惑。
你的困惑，yao311yan805 已经说出来了。
只是你没有细心看，或者没有想到你该专著的重点。
yao311yan805 ：最后一句话--“一般大家都习惯默认无信号为低电平，所以下拉电阻一般的应用较为普遍”，好像应该改一下吧。
回答者：562738047 - 九级2008-11-7 22:24上拉电阻的目的是为了保证在无信号输入时输入端的电平为高电平。
在信号输入为低电平是输入端的电平应该也为低电平，并不是像你说的那样为高电平。
如果没有上拉电阻，在没有外界输入的情况下输入端是悬空的，他的电平是未知的无法保证的，上拉电阻就是为了保证无信号输入时输入端的电平为高电平，同样还有下拉电阻它是为了保证无信号输入时输入端的电平为低电平。
首先，你问的问题就有问题。
上拉电阻是为了在无信号输入的使ic脚为高电平，而在输入为低电平的时候ic脚会是低电平，而不是你所说的变为高电平。
我认为你跟本就不明白上拉电阻的作用和必要性，另外你的基础是在是太差了，有一些模拟电路基础的人看过上拉电阻的原理图之后都可以明白上拉电阻的工作原理，而你居然连这么简单的东西都看不明白，足可见你要么是基础不扎实，要么对电路的东西不敏感。
同时你又如此的不谦虚，如果你是我的下属，我会狠狠的骂你一顿的。
一个对上拉电阻的功能从根本上理解就错误的人还敢号称自己“很清楚上拉电阻的作用和目的”，哼哼…………不过我还是告诉你吧，ic的输入口属于高阻抗的输入，在无信号输入的情况下，一个正电源串一个电阻（就是你所说的上拉电阻）接到ic口上，因为阻抗高，电阻上是没有电流的，自然电阻上也没有压降，此ic口当然是高电平了。
当有输入为低电平的时候，信号的输入自然会使此ic口变为低电平（记住此时不是高电平，除非你接了一个反向电路，说多了你也不懂）。
另外谢谢562738047的提醒，由于我能力有限有说错的地方，已经改正，以免误导大家回答者：yao311yan805 - 六级2008-11-21 14:26已解决单片机中P0口作为输出为什么要上拉电阻？悬赏分：20 - 解决时间：2008-5-29 12:51简单明了，谢谢！上拉电阻：就是从电源高电平引出的电阻接到输出1，如果电平用OC(集电极开路，TTL)或OD(漏极开路，COMS)输出，那么不用上拉电阻是不能工作的，这个很容易理解，管子没有电源就不能输出高电平了。
2，如果输出电流比较大，输出的电平就会降低（电路中已经有了一个上拉电阻，但是电阻太大，压降太高），就可以用上拉电阻提供电流分量，把电平“拉高”。
（就是并一个电阻在IC内部的上拉电阻上，让它的压降小一点）。
当然管子按需要该工作在线性范围的上拉电阻不能太小。
当然也会用这个方式来实现门电路电平的匹配。
需要注意的是，上拉电阻太大会引起输出电平的延迟。
（RC延时）一般CMOS门电路输出不能给它悬空，都是接上拉电阻设定成高电平。
下拉电阻：和上拉电阻的原理差不多，只是拉到GND去而已。
那样电平就会被拉低。
下拉电阻一般用于设定低电平或者是阻抗匹配(抗回波干扰)。
回答者：血染的战役- 一级2008-5-26 13:31其他回答共 1 条P0口：是一组8位漏极开路双向I/O口，也即地址/数据总线复用口。
作为输出口用时，每位驱动8个TTL逻辑门电路，对端口写“I”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
0在Flash编程时，P0口接受指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
已解决数据传输端口一定要上拉电阻吗？什么情况下可以不用加悬赏分：0 - 解决时间：2010-9-5 17:18最佳答案端口输出电阻是指实际从输出端口表现的电阻，常常指含源电路或放大电路的输出端等效电阻指的是所有的电阻作用可以用一个电阻等效代替，这个电阻就称是那些电阻的等效电阻两者并无直接关系回答者：993027163 - 二级2010-5-8 12:10 上拉电阻和下拉电阻[From Net]标签：电阻电流驱动电路电平上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
上拉电阻的设定应考虑电路在这方面的需求。
下拉电阻的设定的原则和上拉电阻是一样的。
OC门输出高电平时是一个高阻态，其上拉电流要由上拉电阻来提供，设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V(高电平门限值)。
选上拉电阻时：500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最小阻值，再小就拉不下来了。
如果输出口驱动电流较大，则阻值可减小，保证下拉时能低于0.8V即可。
当输出高电平时，忽略管子的漏电流，两输入口需200uA200uA x15K=3V即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉不到2V了。
选10K可用。
COMS门的可参考74HC系列设计时管子的漏电流不可忽略，IO口实际电流在不同电平下也是不同的，上述仅仅是原理，一句话概括为：输出高电平时要喂饱后面的输入口，输出低电平不要把输出口喂撑了（否则多余的电流喂给了级联的输入口，高于低电平门限值就不可靠网友评论：1,一般来说，上拉就是接到高电平，下来就是接到低电平.2,主要是为了提高芯片引脚的驱动能力或者是为了防止临界电平会引起错误的操作!例如,有的芯片引脚驱动能力较差,不能将电平拉高,就必须接上拉电阻;对于中断引脚也必须接上拉(对于低电平有效)或下拉(对于高电平有效)防止误中断3,上拉就是通过一个电阻接到高电平；下拉就是通过一个电阻接到参考地（低电平）。
在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
1. 电阻作用：l 接电组就是为了防止输入端悬空l 减弱外部电流对芯片产生的干扰l 保护cmos内的保护二极管,一般电流不大于10mAl 上拉和下拉、限流l 1. 改变电平的电位，常用在TTL-CMOS匹配2. 在引脚悬空时有确定的状态3.增加高电平输出时的驱动能力。
4、为OC门提供电流l 那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。
l 如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。
反之，l 尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们都用同一个单片机来驱动,必须设置初始状态.防止直通!2、定义：l 上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！l 上拉是对器件注入电流，下拉是输出电流l 弱强只是上拉电阻的阻值不同，没有什么严格区分l 对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
3、为什么要使用拉电阻：l 一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
