上拉电阻和下拉电阻的总结
上拉下拉电阻计算
上拉下拉电阻计算上拉电阻和下拉电阻是电子电路中常用的两种电阻类型，它们在数字电路、模拟电路以及微控制器等应用中起到了重要的作用。
下面将详细介绍它们的计算方法和一些相关参考内容。
1. 上拉电阻计算：上拉电阻用于将输入端口拉高至高电平，通常用于数字信号输入的保持。
上拉电阻的大小直接影响输入端口电平的稳定性和响应速度。
计算上拉电阻的方法如下：- 首先，确定所连接的输入端口的最大输入电流（通常在器件的数据手册中可以找到）；- 然后，确定所连接的输入信号的最小高电平电压（通常在器件的数据手册中可以找到）；- 最后，按照欧姆定律计算上拉电阻的大小，即上拉电阻 = （Vcc - Vih）/ Iin，其中Vcc为电源电压，Vih为最小高电平电压，Iin为最大输入电流。
2. 下拉电阻计算：下拉电阻用于将输入端口拉低至低电平，通常用于数字信号输入的保持。
下拉电阻的大小也会直接影响输入端口电平的稳定性和响应速度。
计算下拉电阻的方法如下：- 首先，确定所连接的输入端口的最大输入电流（通常在器件的数据手册中可以找到）；- 然后，确定所连接的输入信号的最大低电平电压（通常在器件的数据手册中可以找到）；- 最后，按照欧姆定律计算下拉电阻的大小，即下拉电阻 = Vil / Iin，其中Vil为最大低电平电压，Iin为最大输入电流。
以上是上拉电阻和下拉电阻的计算方法，下面给出一些相关参考内容供查阅：- 《电子元器件手册》: 包含了各种电子元器件的参数、计算公式和应用示例，可以查阅其中的电阻部分；- 《数字电路设计与实践》: 对于数字电路中的上拉电阻和下拉电阻的设计和应用有详细的介绍；- 《模拟电路设计基础》: 对于模拟电路中的上拉电阻和下拉电阻的计算和应用有详细的讲解。
此外，还可以通过搜索引擎查找相关的电子电路设计手册、数据手册和技术文档，或者参考一些电子论坛和博客上的技术文章，了解更多关于上拉电阻和下拉电阻的计算和应用内容。
上拉电阻和下拉电阻的原理以及部分应用总结
上拉电阻和下拉电阻的原理以及部分应用总结推荐图中上下两个电阻分别为下拉电阻和上拉电阻,上拉就是将A点的电位拉高,下拉就是将A点的电位拉低,图中的12k有些是没有画出来的,或者是没有的.他们的作用就是在电路驱动器关闭时,给该节点一个固定的电平.上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
电阻之上拉电阻与下拉电阻详解（转）
电阻之上拉电阻与下拉电阻详解（转）上拉（Pull Up ）或下拉（Pull Down）电阻（两者统称为“拉电阻”）最基本的作⽤是：将状态不确定的信号线通过⼀个电阻将其箝位⾄⾼电平（上拉）或低电平（下拉），⽆论它的具体⽤法如何，这个基本的作⽤都是相同的，只是在不同应⽤场合中会对电阻的阻值要求有所不同，从⽽也引出了诸多新的概念，本节我们就来⼩谈⼀下这些内容。
如果拉电阻⽤于输⼊信号引脚，通常的作⽤是将信号线强制箝位⾄某个电平，以防⽌信号线因悬空⽽出现不确定的状态，继⽽导致系统出现不期望的状态，如下图所⽰：在实际应⽤中，10K欧姆的电阻是使⽤数量最多的拉电阻。
需要使⽤上拉电阻还是下拉电阻，主要取决于电路系统本⾝的需要，⽐如，对于⾼有效的使能控制信号（EN），我们希望电路系统在上电后应处于⽆效状态，则会使⽤下拉电阻。
假设这个使能信号是⽤来控制电机的，如果悬空的话，此信号线可能在上电后（或在运⾏中）受到其它噪声⼲扰⽽误触发为⾼电平，从⽽导致电机出现不期望的转动，这肯定不是我们想要的，此时可以增加⼀个下拉电阻。
⽽相应的，对于低有效的复位控制信号（RST#），我们希望上电复位后处于⽆效状态，则应使⽤上拉电阻。
⼤多数具备逻辑控制功能的芯⽚（如单⽚机、FPGA等）都会集成上拉或下拉电阻，⽤户可根据需要选择是否打开，STM32单⽚机GPIO模式即包含上拉或下拉，如下图所⽰（来⾃ST数据⼿册）：根据拉电阻的阻值⼤⼩，我们还可以分为强拉或弱拉（weak pull-up/down），芯⽚内部集成的拉电阻通常都是弱拉（电阻⽐较⼤），拉电阻越⼩则表⽰电平能⼒越强（强拉），可以抵抗外部噪声的能⼒也越强（也就是说，不期望出现的⼲扰噪声如果要更改强拉的信号电平，则需要的能量也必须相应加强），但是拉电阻越⼩则相应的功耗也越⼤，因为正常信号要改变信号线的状态也需要更多的能量，在能量消耗这⼀⽅⾯，拉电阻是绝不会有所偏颇的，如下图所⽰：对于上拉电阻R1⽽⾔，控制信号每次拉低L都会产⽣VCC/R1的电流消耗（没有上拉电阻则电流为0），相应的，对于下拉电阻R2⽽⾔，控制信号每次拉⾼H也会产⽣VCC/R2R 电流消耗（本⽂假设⾼电平即为VCC）。
【硬件设计】上拉电阻和下拉电阻用法
【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。
6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
电阻上拉和下拉的作用
电阻上拉和下拉的作用
电阻上拉和下拉是电子电路中常见的两种电路连接方式，它们的作用是调节电路的输出状态。
电阻上拉是将一个电路输入引脚通过一个电阻连接至正电源，这样当没有信号输入时电路输入引脚的电位将会被拉高至正电源电位，从而保证输入信号的稳定性。
电阻下拉则是将一个电路输入引脚通过一个电阻连接至负电源，当没有信号输入时电路输入引脚的电位将会被拉低至负电源电位，同样保证输入信号的稳定性。
在实际应用中，电阻上拉和下拉常用于数字电路的输入端，保证输入信号的稳定性和正确性。
- 1 -。

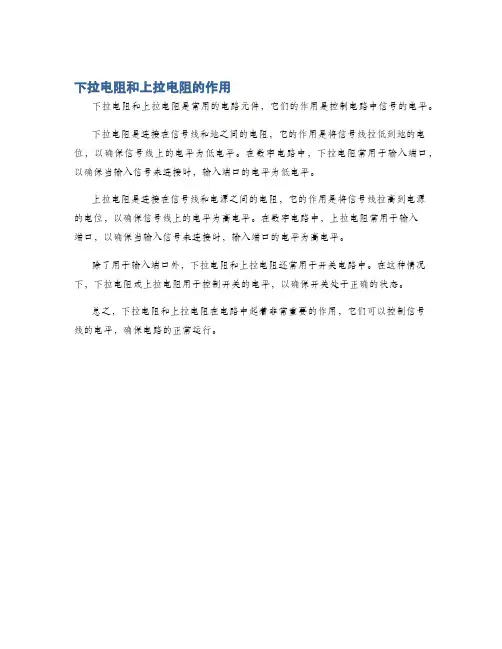

下拉电阻和上拉电阻的作用
下拉电阻和上拉电阻的作用
下拉电阻和上拉电阻是常用的电路元件，它们的作用是控制电路中信号的电平。
下拉电阻是连接在信号线和地之间的电阻，它的作用是将信号线拉低到地的电位，以确保信号线上的电平为低电平。
在数字电路中，下拉电阻常用于输入端口，以确保当输入信号未连接时，输入端口的电平为低电平。
上拉电阻是连接在信号线和电源之间的电阻，它的作用是将信号线拉高到电源的电位，以确保信号线上的电平为高电平。
在数字电路中，上拉电阻常用于输入
端口，以确保当输入信号未连接时，输入端口的电平为高电平。
除了用于输入端口外，下拉电阻和上拉电阻还常用于开关电路中。
在这种情况下，下拉电阻或上拉电阻用于控制开关的电平，以确保开关处于正确的状态。
总之，下拉电阻和上拉电阻在电路中起着非常重要的作用，它们可以控制信号线的电平，确保电路的正常运行。
上拉与下拉电阻讲解
数字电路的应用中，时常会听到上拉电阻、下拉电阻这两个词，上拉电阻、下拉电阻在电路中起着稳定电路工作状恣的作用。
1．下拉电阻电路
图1-107所示是下拉电阻电路，这是数字电路中的反相器，输入端U通过下拉电阻R1接地，这样在没有高电平输入时，可以使输入端稳定地处于低电平状态，防止了可能出现的高电平干扰使反相器误动作。
如果没有下拉电阻Rl，反相器输入端悬空，为高阻抗，外界的高电平干扰很容易从输入端加入到反相器中，从而引起反相朝输出低电平方向翻转的误动作。
在接入下拉电阻R1后，电源电压为+5V时，下拉电阻Rl一般取值在100～470Ω，由于Rl阻值很小，所以将输入端的各种高电平干扰短接到地，达到抗干扰的目的。
2．上拉电阻电路
图1-108所示是上拉电阻电路，这是数字电路中的反相器，当反相器输入端U没有输入低电平时，上拉电阻R可以使反相器输入端稳
定地处于高电平状态，防止了可能出现的低电平干扰使反相器出现误动作。
如果没有上拉电阻Rl，反相器输入端悬空，KI661- KI662外界的低电平干扰很容易从输入端加入到反相器中，从而引起反相器朝输出高电平方向翻转的误动作。
在接入上拉电阻R1后，电源电压为+5V时，上拉电阻R1一般取值在4.7～10kΩ之间，上拉电阻Rl使输入端为高电平状态，没有足够的低电平融发，反相器不会翻转，达到抗干扰的目的。
上拉电阻和下拉电阻
上拉电阻和下拉电阻什么是上拉电阻和下拉电阻？在电子电路中，上拉电阻和下拉电阻是常用于控制和稳定电路的元件。
它们主要用于输入引脚的电平的控制，帮助确保信号稳定和可靠。
上拉电阻是指连接在信号引脚和正电源之间的电阻，用于将信号引脚的电平拉高。
当信号引脚未接外部信号时，上拉电阻会将引脚的电平拉高到正电源电平。
通常，上拉电阻的阻值比较大，一般在10kΩ到100kΩ之间。
下拉电阻则是连接在信号引脚和地之间的电阻，用于将信号引脚的电平拉低。
当信号引脚未接外部信号时，下拉电阻会将引脚的电平拉低到地电平。
下拉电阻的阻值与上拉电阻类似，通常也在10kΩ到100kΩ之间。
上拉电阻和下拉电阻的应用上拉电阻的应用上拉电阻常用于数字电路中的输入引脚。
在数字电路中，当输入引脚未连接外部信号时，它往往处于一个悬空状态，容易受到干扰而产生误判。
通过连接上拉电阻，可以确保输入引脚的电平稳定地被拉高到正电源电平，从而避免误判。
下拉电阻的应用下拉电阻同样常用于数字电路中的输入引脚。
当输入引脚未连接外部信号时，下拉电阻可以确保引脚电平稳定地被拉低到地电平，避免产生误判。
下拉电阻也常用于与上拉电阻配合使用，实现部分输入引脚上升沿和下降沿触发功能。
上拉电阻和下拉电阻的实现方式上拉电阻和下拉电阻可以通过不同的实现方式来实现。
软件实现在一些特定的矽晶管结构中，当将输入引脚设置为输入模式时，可以通过软件配置使其内部电路自带上拉电阻或下拉电阻。
这种方式可以减少外部电路元件的使用，但在某些情况下可能受到芯片设计限制。
外部电路实现在一些情况下，需要通过外部电路连接上拉电阻或下拉电阻。
上拉电阻和下拉电阻可以通过将电阻连接到信号引脚和正电源或地之间来实现。
这种方式更灵活，可以根据需要选择不同阻值的电阻，以满足特定的应用要求。
小结上拉电阻和下拉电阻是在电子电路中常用的元件，用于控制和稳定电路的输入引脚电平。
通过连接上拉电阻和下拉电阻，可以确保信号引脚的电平稳定地被拉高或拉低。
上拉电阻与下拉电阻的作用总结
上拉电阻与下拉电阻的作用总结上拉电阻和下拉电阻是在数字电路中常见的两种电阻连接方式。
它们可以用来稳定信号的电平，防止信号出现浮动或者没有明确的电平状态。
本文将从原理、应用场景和作用三个方面来总结上拉电阻和下拉电阻的作用。
首先，我们来介绍上拉电阻和下拉电阻的原理。
上拉电阻是将电阻连接在输入信号线和电源电压之间，而下拉电阻是将电阻连接在输入信号线和地之间。
当信号线没有外部信号输入时，上拉电阻可以将信号线拉高到电源电压，下拉电阻可以将信号线拉低到地。
当外部信号输入时，上拉电阻会通过这个信号将信号线拉高或拉低，下拉电阻同样也会通过信号将信号线拉高或拉低。
通过这种方式，上拉电阻和下拉电阻可以稳定信号的电平。
接下来，我们来介绍上拉电阻和下拉电阻的应用场景。
上拉电阻常见于输入电路中，用来保持输入信号的默认状态为高电平。
例如，在数字电路中，当一个按钮没有被按下时，可以通过上拉电阻将输入信号线拉高到高电平，而当按钮被按下时，输入信号线会被按下按钮连接的地拉低到低电平。
这样可以避免因为按钮没有被按下造成的输入电路信号浮动。
下拉电阻则常见于输出电路中，用来保持输出信号的默认状态为低电平。
例如，在数字电路中，一个开关的引脚可以通过下拉电阻将默认状态设为低电平。
最后，我们来总结上拉电阻和下拉电阻的作用。
首先，上拉电阻和下拉电阻可以使信号的电平稳定。
它们可以保持信号的默认状态，防止信号因为缺乏明确的电平状态而造成误判。
其次，上拉电阻和下拉电阻可以减少信号的浮动。
当没有外部信号输入时，上拉电阻和下拉电阻可以将信号线拉高或拉低到确定的电平，从而降低信号的变化。
此外，上拉电阻和下拉电阻还可以提高电路的抗干扰能力。
它们可以阻止外界的干扰信号对电路的输入或输出信号产生影响。
总之，上拉电阻和下拉电阻是数字电路中常见的电阻连接方式。
它们可以稳定信号的电平，防止信号出现浮动或者没有明确的电平状态。
这对于保证电路的正确工作非常重要。
因此，在设计和使用数字电路时，需要合理选择上拉电阻和下拉电阻的数值和位置，以确保电路的稳定性和可靠性。
最经典解析汇报：上拉电阻、下拉电阻、拉电流、灌电流
(一)上拉电阻的使用场合：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰（MOS器件为高输入阻抗，极容易引入外界干扰）。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
(二)上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大：电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小：电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理。
(三)对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
上拉电阻和下拉电阻
上拉电阻和下拉电阻上拉电阻：1、当TTL电路驱动COMS电路时，假定TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需求在TTL的输出端接上拉电阻，早年进输出高电平的值。
2、OC门电路有必要加上拉电阻，才调运用。
3、为加大输出引脚的驱动才调，有的单片机管脚上也常运用上拉电阻。
4、在COMS芯片上，为了避免静电构成损坏，不必的管脚不能悬空，一般接上拉电阻发作下降输入阻抗，供给泄荷通路。
5、芯片的管脚加上拉电阻来跋涉输出电平，然后跋涉芯片输入信号的噪声容限增强抗烦扰才调。
6、跋涉总线的抗电磁烦扰才调。
管脚悬空就比照简略承受外界的电磁烦扰。
7、长线传输中电阻不匹配简略致使反射波烦扰，加上下拉电阻是电阻匹配，有用的按捺反射波烦扰。
上拉电阻阻值的挑选准则包含:1、从节省功耗及芯片的灌电流才调思考应当满意大；电阻大，电流小。
2、从确保满意的驱动电流思考应当满意小；电阻小，电流大。
3、关于高速电路，过大的上拉电阻或许边际变峻峭。
归纳思考以上三点,一般在1k到十k之间挑选。
对下拉电阻也有相似道理对上拉电阻和下拉电阻的挑选应联络开关管特性和下级电路的输入特性进行设定，首要需求思考以下几个要素：1．驱动才调与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动才调越强，但功耗越大，方案是应留神两者之间的均衡。
2．下级电路的驱动需求。
相同以上拉电阻为例，当输出高电往常，开关管断开，上拉电阻应恰当挑选以能够向下级电路供给满意的电流。
3．凹凸电平的设定。
纷歧样电路的凹凸电平的门槛电平会有纷歧样，电阻应恰当设定以确保能输出精确的电平。
以上拉电阻为例，当输出低电往常，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会构成RC推延，电阻越大，推延越大。
上拉电阻的设定应思考电路在这方面的需求。
下拉电阻的设定的准则和上拉电阻是相同的。
上拉电阻和下拉电阻
上拉的英文应该是pull up, 下拉是pull down.而power down 使人认为是降低电源,常用于有些芯片在无操作时自动降低电源电压以节省功耗,用于电池供电的设备中. 通常上拉与下拉用于 CMOS 电路, 因为 CMOS 电路的输入端是不允许开路的, 所以所有不用的输入端都必须接一个电位,可以在芯片引脚外接一个电阻或直接连接到地或到电源. 为了减少外接元件, 有的芯片引脚内部设计有上拉电阻或下拉电阻, 上拉接高电位即 "1",下拉接低电位即 "0", 通常选用缺省时的状态. 如果这个缺省状态正是你所需要的, 你就不必在外部接电阻或跳线了, 如果不是, 你可以直接连接这个引脚到相反的电位上.在数字电路的应用中，上拉电阻、下拉电阻起着稳定电路工作状态的作用。
图1所示的反向器，输入端Ui通过下拉电阻R接地，这样在没有高电平输入时，可以使输入端稳定地处于低电平状态，电源电压在+5V时，下拉电阻一般取值在100～470Ω。
图2为上拉电阻的连接方法，当反向器输入端Ui没有输入低电平时，上拉电阻R可以使反向器输入端稳定地处于高电平状态。
在电源电压在+5V时，上拉电阻R一般取值为4.7KΩ～10KΩ之间。
上下拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限，增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻使电阻匹配，有效的抑制反射波干扰。
上拉电阻和下拉电阻
上拉电阻是将电阻的1脚接VCC另一脚接需要上拉的芯片管脚；下拉电阻是将电阻的1脚接GND另一脚接需要下拉的芯片管脚。
大小一般为1~10K,主要用在中段、复位、片选、控制以及开漏输出的管脚。
作用是防止系统复位时引起的不稳定。
上拉电阻下拉电阻的总结上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
什么是上拉电阻,什么是下拉电阻.
什么是上拉电阻,什么是下下拉电阻？它们有什么作用？(提示：如果图片显示不完整，请保存下来再看就行了。
A：如下图的两个 Bias Resaitor 电阻就是上拉电阻和下拉电阻。
图中，上部的一个Bias Resaitor 电阻因为是接地，因而叫做下拉电阻，意思是将电路节点A 的电平向低方向（地）拉；同样，图中，下部的一个Bias Resaitor 电阻因为是电源（正），因而叫做上拉电阻，意思是将电路节点A的电平向高方向（电源正）拉。
当然，许多电路中上拉下拉电阻中间的那个12k电阻是没有的或者看不到的。
我找来这个图是RS－485/RS－422总线上的，可以一下子认识上拉下拉的意思。
但许多电路只有一个上拉或下拉电阻，而且实际中，还是上拉电阻的为多。
上拉下拉电阻的主要作用是在电路驱动器关闭时给线路（节点）以一个固定的电平。
1 在RS－485总线中，它们的主要作用就是在线路所有驱动器都释放总线时让所有节点的A－B端电压在200mV或200mV以上（不考虑极性）。
不然，如果接收器输入端A和B间的电平低于±200mV（绝对值小于200mV，接收器输出的逻辑电平将被当作所传输数据的末位而被接收起来，这样显然是极容易产生通讯错误的。
2 最容易见到的上拉电阻应当是NE555电路7脚作为输出用的时候。
实际上，它和一个三极管的C极或MOS管的D极有一个电阻接到电源＋上是一样道理的。
它的作用就是：当管子（晶体管或MOS管）输入关断电平时，C极或D极有一个高电平（空载时约等于电源电压）；当管子（晶体管或MOS管）输入导通电平时，C极或D极将与电源地（－）接通，因而有一个低电平。
理想的应为0V，但因为管子有导通电阻，因而有一定的电压，不同的管子可能不一样，相同的管子也可能因参数差异而小有差别，即便是真正的金属接触的电源开关，也是有接触电阻/导通压降（虽然不同电流下压降不同）的；仅仅就导通而言，对于不同系列的集成电路来说，因为应用对象不同，导通后的输出电压有不同的规定，典型是TTL电平和CMOS电平的不同。
gpio 上拉电阻 下拉电阻
gpio 上拉电阻下拉电阻GPIO (General Purpose Input/Output) 是一种通用输入输出接口，常用于嵌入式系统中控制外部电路的信号传输。
在使用GPIO接口时，经常会遇到上拉电阻和下拉电阻的概念和应用。
本文将针对这两种电阻进行详细介绍和讨论。
一、上拉电阻上拉电阻是一种连接到GPIO引脚的电阻，其目的是将GPIO引脚默认拉高到高电平状态。
在使用GPIO引脚时，如果没有外部电路或其他信号源将引脚拉低，GPIO引脚会处于悬空状态，容易受到干扰并产生误操作。
为了避免这种情况，可以通过上拉电阻将GPIO引脚拉高到高电平，从而确保引脚处于稳定状态。
上拉电阻的原理是通过连接一个较大的电阻到GPIO引脚和电源之间，形成一个电压分压电路。
当GPIO引脚处于悬空状态时，上拉电阻会将引脚上的电压拉高到接近电源电压的值，使引脚稳定在高电平状态。
当外部信号源或其他电路将引脚拉低时，GPIO引脚的电压会被拉低到接近地的电压，实现了信号的传输和控制。
上拉电阻的应用场景较多。
例如，在按钮输入电路中，可以使用上拉电阻将按钮的一侧连接到GPIO引脚上。
当按钮未被按下时，引脚处于高电平状态；当按钮被按下时，引脚被连接到地，电压降低为低电平状态。
通过读取GPIO引脚的电平状态，可以检测按钮是否被按下。
二、下拉电阻下拉电阻与上拉电阻的原理和应用类似，只是工作方式相反。
下拉电阻将GPIO引脚默认拉低到低电平状态，使引脚保持在稳定状态。
在没有外部信号源或其他电路将引脚拉高时，下拉电阻能够将引脚拉低，使引脚处于低电平状态。
下拉电阻的应用场景与上拉电阻类似。
例如，在开关输入电路中，可以使用下拉电阻将开关的一侧连接到GPIO引脚上。
当开关未接通时，引脚处于低电平状态；当开关接通时，引脚被连接到电源，电压升高为高电平状态。
通过读取GPIO引脚的电平状态，可以检测开关是否接通。
三、上拉电阻与下拉电阻的选择在选择上拉电阻或下拉电阻时，需要根据具体应用的需求和电路设计考虑。
上拉、下拉电阻
上拉、下拉电阻上下拉电阻上拉就是将不确定的信号通过一个电阻钳位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上下拉电阻：1、当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V）， 这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
上拉电阻2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗， 提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻：就是从电源高电平引出的电阻接到输出1，如果电平用OC(集电极开路，TTL)或OD(漏极开路，CMOS)输出，那么不用上拉电阻是不能工作的， 这个很容易理解，管子没有电源就不能输出高电平了。
2，如果输出电流比较大，输出的电平就会降低（电路中已经有了一个上拉电阻，但是电阻太大，压降太高），就可以用上拉电阻提供电流分量，把电平“拉高”。
（就是并一个电阻在IC内部的上拉电阻上， 让它的压降小一点）。
当然管子按需要该工作在线性范围的上拉电阻不能太小。
当然也会用这个方式来实现门电路电平的匹配。
注意事项需要注意的是，上拉电阻太大会引起输出电平的延迟。
（RC延时） 一般CMOS门电路输出不能给它悬空，都是接上拉电阻设定成高电平。
下拉电阻：和上拉电阻的原理差不多， 只是拉到GND去而已。
上拉电阻和下拉电阻的选型和计算
上拉电阻和下拉电阻的选型和计算1.上拉电阻的选型和计算：上拉电阻是指在输入信号引脚与Vcc之间连接一个电阻，用于将输入信号拉高到高电平。
选型和计算上拉电阻时，需要考虑以下几个因素：-输入电流需求：根据输入引脚的规格书或芯片数据手册，确定输入电流的最小要求。
一般情况下，使用的上拉电阻的电阻值应小于输入电流要求。
-电阻范围：根据所使用的电阻范围选择合适的上拉电阻。
一般而言，常用的电阻值为1kΩ到10kΩ，但在一些特殊应用中，也可能需要其他电阻值。
- 上拉电阻计算：上拉电阻的计算可以根据公式R = (Vcc - Vih) / Iin 得到。
其中，R为上拉电阻的电阻值，Vcc为供电电压，Vih为输入高电平阈值，Iin为输入电流。
根据具体输入信号的电压要求和设计要求，可以计算得到合适的上拉电阻值。
2.下拉电阻的选型和计算：下拉电阻是指在输入信号引脚与地之间连接一个电阻，用于将输入信号拉低到低电平。
选型和计算下拉电阻时，需要考虑以下几个因素：-输入电流需求：根据输入引脚的规格书或芯片数据手册，确定输入电流的最大要求。
在选择下拉电阻时，要确保电流不会超过引脚的最大输入电流。
-电阻范围：根据所使用的电阻范围选择合适的下拉电阻。
一般而言，常用的电阻值为1kΩ到10kΩ，但在一些特殊应用中，也可能需要其他电阻值。
- 下拉电阻计算：下拉电阻的计算可以根据公式R = Vil / Iin 得到。
其中，R为下拉电阻的电阻值，Vil为输入低电平阈值，Iin为输入电流。
根据具体输入信号的电压要求和设计要求，可以计算得到合适的下拉电阻值。
需要注意的是，选型和计算上拉电阻和下拉电阻时，还需要考虑输入电流对电路性能的影响，以及电阻功率和稳定性的要求等因素。
总结：上拉电阻和下拉电阻的选型和计算需要根据具体的输入电流和电压要求、电阻范围以及电路设计需求等因素进行考虑。
通过使用适当的电阻值，可以将输入信号拉升或拉低到期望的电平，从而实现电子电路的正常工作。
上拉电阻与下拉电阻详解
上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在低电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
上拉电阻的设定应考虑电路在这方面的需求。
下拉电阻的设定的原则和上拉电阻是一样的。
上拉电阻下拉电阻及耦合电容和退耦电容的总结.
上拉电阻下拉电阻及耦合电容和退耦电容的总结上拉电阻:1、当 TTL 电路驱动 COMS 电路时,如果 TTL 电路输出的高电平低于 COMS 电路的最低高电平(一般为 3.5V ,这时就需要在 TTL 的输出端接上拉电阻,以提高输出高电平的值。
2、 OC 门电路必须加上拉电阻,才能使用。
3、为加大输出引脚的驱动能力,有的单片机管脚上也常使用上拉电阻。
4、在 COMS 芯片上, 为了防止静电造成损坏, 不用的管脚不能悬空, 一般接上拉电阻产生降低输入阻抗,提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平,从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰,加上下拉电阻是电阻匹配,有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括 :1、从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大,电流小。
2、从确保足够的驱动电流考虑应当足够小;电阻小,电流大。
3、对于高速电路,过大的上拉电阻可能边沿变平缓。
综合考虑以上三点 , 通常在 1k 到 10k 之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定,主要需要考虑以下几个因素:1. 驱动能力与功耗的平衡。
以上拉电阻为例,一般地说,上拉电阻越小,驱动能力越强,但功耗越大,设计是应注意两者之间的均衡。
2. 下级电路的驱动需求。
同样以上拉电阻为例,当输出高电平时, 开关管断开,上拉电阻应适当选择以能够向下级电路提供足够的电流。
3. 高低电平的设定。
不同电路的高低电平的门槛电平会有不同,电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例, 当输出低电平时, 开关管导通, 上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4. 频率特性。
以上拉电阻为例,上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成 RC 延迟, 电阻越大, 延迟越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上拉电阻：
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:
1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑
以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理
对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入
特性进行设定，主要需要考虑以下几个因素：
1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4．频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
上拉电阻的设定应考虑电路在这方面的需求。
下拉电阻的设定的原则和上拉电阻是一样的。
OC门输出高电平时是一个高阻态，其上拉电流要由上拉电阻来提供，设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V(高电平门限值)。
选上拉电阻时：
500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最小阻值，再小就拉不下来了。
如果输出口驱动电流较大，则阻值可减小，保证下拉时能低于0.8V即可。
当输出高电平时，忽略管子的漏电流，两输入口需200uA
200uA x15K=3V即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉不到2V了。
选10K可用。
COMS门的可参考74HC系列
设计时管子的漏电流不可忽略，IO口实际电流在不同电平下也是不同的，上述仅仅是原理，一句话概括为：输出高电平时要喂饱后面的输入口，输出低电平不要把输出口喂撑了（否则多余的电流喂给了级联的输入口，高于低电平门限值就不可靠了）
在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
1. 电阻作用：
l 接电阻就是为了防止输入端悬空
l 减弱外部电流对芯片产生的干扰
l 保护cmos内的保护二极管,一般电流不大于10mA
l 上拉和下拉、限流
l 1. 改变电平的电位，常用在TTL-CMOS匹配
2. 在引脚悬空时有确定的状态
3.增加高电平输出时的驱动能力。
4、为OC门提供电流
l 那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。
l 如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。
反之，
l 尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们都用同一个单片机来驱动,必须设置初始状态.防止直通!
2、定义：
l 上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！
l 上拉是对器件注入电流，下拉是输出电流
l 弱强只是上拉电阻的阻值不同，没有什么严格区分
l 对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
3、为什么要使用拉电阻：
l 一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接
一电阻。
l 数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！
l 一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C 接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输如状态时，他的常态就为高电平，用于检测低电平的输入。
l 上拉电阻是用来解决总线驱动能力不足时提供电流的。
一般说法是拉电流，下拉电阻是用来吸收电流的，也就是你同学说的灌电流
可商讨的地方。
1 、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
电阻串联才是实现阻抗匹配的好方法。
通常线阻的数量级都在几十ohm，如果加上下拉的话，功耗太大。
21、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL 的输出端接上拉电阻，以提高输出高电平的值。
不建议采用这种方法。
缺点有2。
1 TTL输出地电平时，功耗大。
2TTL
输出高电平时，上拉电源可能会有电流灌到TTL电路的电源，影响系统稳定性。
3 3、对于高速电路，过大的上拉电阻可能边沿变平缓。
应该不会。
做输入时，上拉电阻又不吸收电流。
做输出时，驱动电流为电路输出电流+上拉通道输出电流。
电阻的容性特征很小，可忽略。
4 2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
当输出高电平时，开关管怎么回关断呢? CMOS电路的输出级基本上是推拉时。
输出地电平时，下面的MOSFET关断，上面的导通。
高电平时反过来。
该条只适合OC电路。
